了解Catalyst 9000系列交换机上的意外MAC学习

简介

本文档描述了Catalyst 9300接入交换机在下游端口上获取上游MAC地址的情况。

先决条件

要求

Cisco 建议您了解以下主题：

• LAN 交换
• MAC 地址学习
• 身份验证会话和相关行为

使用的组件

本文档中的信息基于以下软件和硬件版本：

• Cisco Catalyst 9300 系列交换机
• 软件版本17.6.5

本文档中的信息都是基于特定实验室环境中的设备编写的。本文档中使用的所有设备最初均采用原始（默认）配置。如果您的网络处于活动状态，请确保您了解所有命令的潜在影响。

背景信息

Catalyst交换机根据入站帧的源MAC地址(SMAC)学习交换机端口上的MAC地址。MAC地址表通常是一个可信的信息来源，可引导网络工程师找到指定地址的位置。当来自特定源（终端甚至本地网络的网关）的流量从意外方向进入交换机时，会出现这种情况。本文档描述一种特定情况，其中上游网关MAC地址在随机访问接口上意外获知。详细信息基于由与客户团队合作的TAC工程师解决的TAC案例。

问题

此场景中的客户端首先发现了一个问题，即其数据VLAN（本演示中的VLAN 2）中的终端与其子网外主机的连接断开。在进一步检查后，他们发现VLAN 2网关的MAC地址是在用户界面而非预期接口上获取的。

最初问题似乎随机发生在由多个园区组成的大型网络中。根据我们对交换机学习MAC地址的了解，我们假设存在某种数据包反射，但困难在于如何证明问题是交换机外部的问题。在收集有关此问题发生的其它时间的其他数据后，我们能够识别出涉及用户端口的趋势。每次发生都涉及到特定的终端模型。

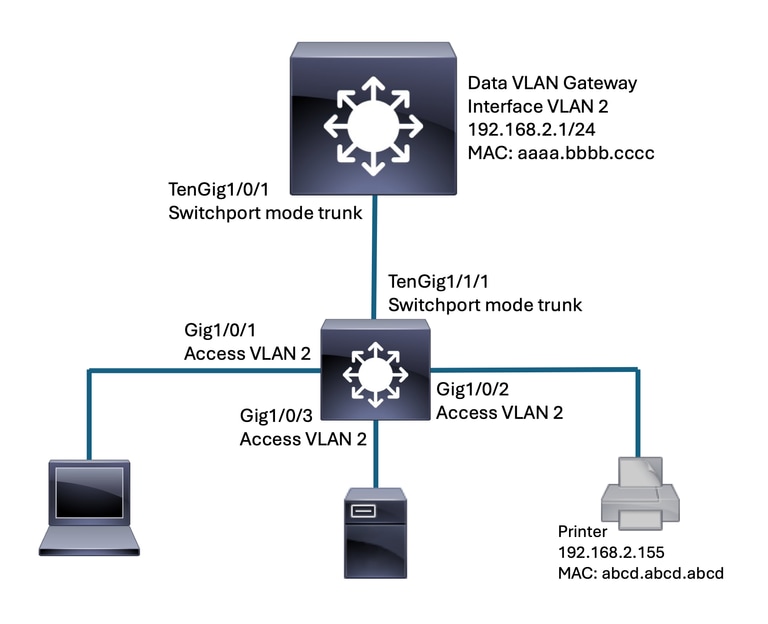

受影响的网络分段

命令“show mac address-table <address>/<interface>”用于查询MAC地址表。在工作或正常情况下，在终端连接的交换机的Ten1/1/1上获取网关地址。

ACCESS-SWITCH#show mac address-table
          Mac Address Table
-------------------------------------------

Vlan    Mac Address       Type        Ports
----    -----------       --------    -----
 <snip>
   2    aaaa.bbbb.cccc    DYNAMIC     Ten1/1/1 <-- Notice the "type" is DYNAMIC. This means the entry was programmed based on a received frame.
   2    abcd.abcd.abcd    STATIC      Gig1/0/2 <-- In contrast, this MAC is STATIC. This suggests a feature (authentication, for instance) was involved in the learn.

在故障场景中，网关MAC是在Gi1/0/2上获知的，而不是在Te1/1/1上获知的。

ACCESS-SWITCH#show mac address-table
          Mac Address Table
-------------------------------------------

Vlan    Mac Address       Type        Ports
----    -----------       --------    -----
 <snip>
   2    aaaa.bbbb.cccc    STATIC      Gig1/0/2 <-- Notice that the type is now STATIC.
   2    abcd.abcd.abcd    STATIC      Gig1/0/2

此场景中的接入交换机在其接入接口上运行带MAB（MAC身份验证绕行）回退的802.1x。这些关键功能在整体服务影响中发挥了作用。一旦在接入端口上获知网关MAC地址，它就会成为安全功能的“静态”功能。  安全功能还阻止了网关MAC地址移回正确的接口。有关802.1x、MAB和“mac-move”概念的信息将在相关配置指南中进一步探讨。

反射流量的演示

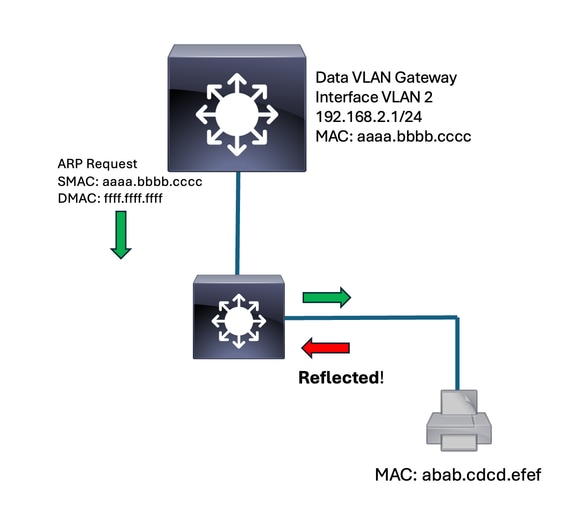

数据包反射导致MAC学习异常。

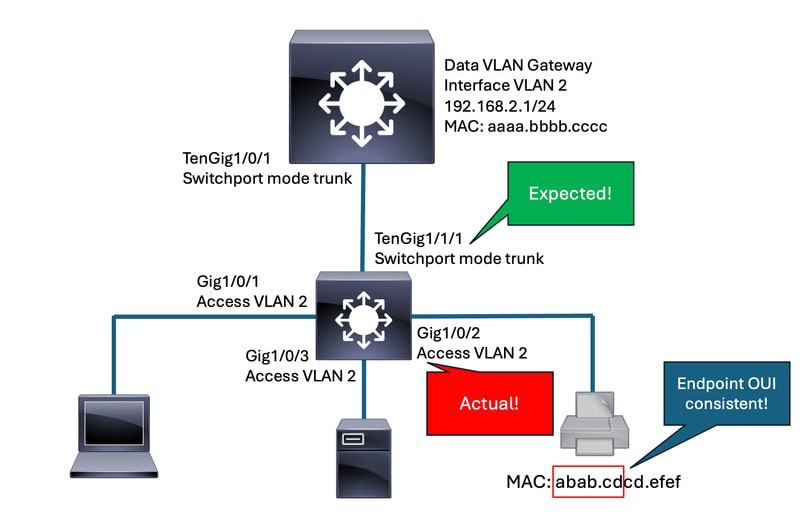

下图突出显示学习GW MAC的预期接口与实际接口。

示例突出显示组织唯一标识符(OUI)。 这帮助团队确定该终端属于一家通用制造商。

解决方案

此问题的核心是终端的意外行为。我们从未期望终端将流量反映回网络。

此案例的关键发现是终端趋势。对大型网络中随机出现的问题很难进行故障排除。这为该团队提供了要仔细检查的用户端口子集。

另请注意，涉及的安全功能（即带MAB回退的dot1x）在服务影响中发挥了作用。如果没有这些功能对反映的流量做出响应，对服务的影响可能就不会那么大。

利用数据包捕获工具来识别流量是否真正被终端反映。  Catalyst交换机上提供的嵌入式数据包捕获(EPC)工具可用于识别入站数据包。

Switch#monitor capture TAC interface gi1/0/2 in match mac host aaaa.bbbb.cccc any
Switch#monitor capture TAC start

<wait for the MAC learning to occur>

Switch#monitor capture TAC stop
Switch#show monitor capture TAC buffer

物理SPAN（交换机端口分析器）是一个可靠的数据包捕获工具，也可用于此场景。

Switch(config)#monitor session 1 source gi1/0/2 rx
Switch(config)#monitor session 1 filter mac access-group MACL <- Since we know the source MAC of the traffic we look for, the SPAN can be filtered.
Switch(config)#monitor session 1 destination gig1/0/48

该团队能够捕获可疑终端连接的端口上的反射流量。  在这种情况下，终端会将源自网关MAC地址的ARP数据包反射回交换机端口。启用MAB的交换机端口将尝试对网关MAC地址进行身份验证。交换机端口安全实施允许网关MAC在数据VLAN中进行授权。由于MAC地址是结合安全功能获取的，因此它将“粘滞”为用户端口上的静态MAC。此外，由于安全实施阻止了授权MAC地址的MAC地址移动，因此交换机无法忘记用户端口上的MAC，并且无法在预期接口上重新学习它。数据包反射与安全实施相加，导致整个本地VLAN的流量受到影响。

事件顺序：

1.在预期接口上获取MAC。这是网络的正常状态。

2.终端将来自网关的流量反映回连接到交换机的端口。

3.由于终端交换机端口安全实施，反映的MAC会触发身份验证会话。MAC被编程为STATIC条目。

4.一旦MAC老化超出预期的交换机端口，安全实施将阻止在上行链路上重新学习它。

5.端口需要关闭/取消关闭才能恢复。

此情况的最终修复方案是解决终端行为。  在此场景中，终端供应商已知道该行为，并且已使用固件更新修复该行为。Catalyst交换机硬件以及软件和配置都完全按照预期运行。

此场景的主要收获是MAC学习的概念。Catalyst交换机根据收到的帧的源MAC地址在入口获取MAC地址。如果在意外的接口上获知MAC地址，可以安全推断交换机端口在入口处收到一个帧，其中源MAC字段中包含该MAC地址。

在非常有限的情况下，数据包可能会在物理接口和交换机的转发ASIC之间反映 — 或通过某些其他内部错误行为反映。如果出现这种情况，并且找不到可以解释此问题的现有Bug，请联系TAC以帮助隔离。
