生成安全网络分析设备的诊断包
简介
本文档介绍可用于生成安全网络分析(SNA)设备诊断包的不同过程。
步骤
有四种方法可生成SNA设备的诊断包。推荐的方法是方法1.通过SystemConfig菜单。
如果设备没有直接或通过代理的Internet连接，则其余方法是一个选项。
可用方法因软件版本而异。
方法1.通过SystemConfig菜单（推荐方法）
- 以sysadmin身份登录设备控制台。
- 选择Recovery > Diagnostics Pack > Create。
- 要自定义诊断包，请突出显示所需选项，然后单击Edit。
File Name Prefix — 为诊断包添加文件名前缀（最多127个字符）。
选项:
Password — 为诊断包创建文件密码。如果不创建文件密码，将使用默认方法（Cisco密钥）加密诊断包。
配置备份 — 选择此选项并完成屏幕提示以将配置备份包括在诊断包中。有关备份的详细信息，请参阅帮助中的备份配置文件。
Modules — 通过选择要包含的特定模块来编辑诊断包内容。 - 单击 完成。完成屏幕提示以创建诊断包。
- 您可以从SystemConfig将诊断包直接上传到TAC案例。选择 上传.
- 选择要上传的诊断包，然后选择Select。
- 在Case Number（案例编号）字段中输入TAC案例编号。
- 输入Case number token CXD Upload Token字段。如果您没有此令牌，请按照以下步骤生成一个令牌：https://www.cisco.com/c/en/us/support/web/tac/tac-customer-file-uploads.html#cxduploadtoken
- 如果需要代理，请在代理地址字段中输入代理。
- 完成后，选择OK。
方法2.集中管理
- 登录到SNA Manager的Web UI。
- 选择Configure > 全局>集中管理
- 将打开中央管理的浏览器选项卡，并显示资产选项卡。在“资产”选项卡中，点击要为其创建诊断包的设备的省略号图标。选择Support。
- 这会将您引导至中央管理中的设备支持页面。单击“诊断包”选项卡>创建开始创建新的诊断包的过程。可以下载以前完成的诊断包。
方法3.管理Web UI
有两种方法可以访问SNA设备的管理UI：通过SNA管理器中央管理功能，或者直接访问。
如果您知道设备FQDN或IP地址，请从步骤4开始。
- 登录到SNA Manager的Web UI。
- 选择Configure > 全局>集中管理
- 将打开中央管理的浏览器选项卡，并显示资产选项卡。在“资产”选项卡中，点击要为其创建诊断包的设备的省略号图标。选择View Appliance Statistics。系统会为该设备Admin UI打开另一个新的浏览器选项卡。
- 使用管理员凭证登录设备管理UI。如果未使用SNA Managers Central Management功能，请通过所需设备的DNS可解析FQDN或其IP地址https://{IP_or_FQDN_here}导航到登录页面，然后使用内置管理员用户登录。
注意：要在登录后访问Managers Admin UI，请更改URL:https://{Manager_IP_or_FQDN}/smc/index.html
- 从左侧菜单中单击Support > Diagnostics Pack。
- 进入“诊断包”页面后，对于“加密类型”(Encryption Type)，将默认的Public Key保持选中状态，或者选择Shared Passphrase，然后在Password和Confirm Password字段中输入该密码。
注意：将诊断包上传到Support Case Manager时，请在文件说明字段中向TAC提供共享密码。 将说明输入为key:value对，其中“passphrase”是密钥，并且值设置为用于加密文件的共享密码。 示例：口令：<your_shared_passphrase>。 这允许对诊断包进行最有效的处理和分析。
- 选择创建诊断包以生成设备的诊断包。创建时，焦点位于页面上的弹出窗口。
- 完成后，系统将显示一个弹出框，其中包含用于下载诊断包的Download按钮。可以从此页面下载以前完成的诊断包。
注意：如果您无权访问Web UI，请使用选项1。通过SystemConfig菜单
方法4.从每台设备的命令行界面(CLI)
注意：此方法仅对软件版本7.5.0之前的用户可用。
有时无法使用上述方法生成设备的诊断包，但可以直接从设备CLI生成。完成此任务的步骤如下：
- 通过安全外壳协议(SSH)或直接通过控制台访问连接到所需的SNA设备。
注意：如果您需要从无SSH访问的硬件设备收集诊断包，也可以使用思科集成管理控制器(CIMC)界面中的基于内核的虚拟机(KVM)控制台。
- 使用根凭据登录。
- 运行正在使用的SNA软件版本的命令：
SNA软件版本7.1.x到7.3.x运行doDiagPack命令。
SNA软件版本7.4.x运行diagnostics start命令。
- 等待任务完成。开启
- 诊断包文件保存在/lancope/var/admin/diagnostics/目录中，名称方案为“diagnostic-<Device_type>-<Device_ID>.<YYYMMDD>.<HHHMM>-*.tgz.gpg”
- 使用安全复制协议(SCP)或SSH文件传输协议(SFTP)客户端（如WinSCP），将生成的文件从设备传输到本地计算机或文件服务器。
生成CXD上传令牌
- 访问支持案例管理器
- 访问相关支持案例并点击附件
- 点击Generate Token按钮
使用SystemConfig中的上传令牌
- 系统将显示生成的令牌屏幕，然后可以从SystemConfig -> Recovery -> Diagnostics -> Upload菜单使用此上传令牌，以便将诊断包目录上传到SR
使用SNA Web UI中的上传令牌（7.6.1的新版本）
- 版本7.6.1的新增版本，您也不能从WebUI上传设备诊断包。
- 访问Central Manager Inventory页面。（配置 — >集中管理 — >资产）
- 在要为其上传诊断包的设备的Actions菜单下，选择“View Appliance Dashboard”（查看设备控制面板），然后选择要用于访问设备的接口（IPV4、IPV6或主机名）。 系统会自动通过一次性密码登录，并最终进入新的“设备控制面板”(Appliance Dashboard)页面。
您可以在此处访问相同的“上传”对话框
故障排除
本节提供可用于对生成诊断包的故障进行故障排除的信息。
对于方法3，出现错误“There was an error creating the diagnostics pack.如果存在权限错误或缺少特定目录，在设备的Admin UI中单击Create Diagnostics Pack按钮后，将显示“ no files are available ”。
更正此错误的步骤：
- 通过SSH使用root凭证登录到具有此行为的设备。

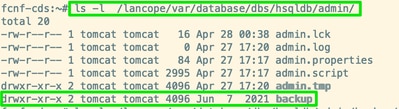

- 运行
ls -l /lancope/var/database/dbs/hsqldb/admin/命令以验证目录的内容。
- 确保备份子项直接存在，其用户/组所有者为tomcat。如果/lancope/var/database/dbs/hsqldb/admin/目录中不存在backup子目录，则必须创建该目录并分配正确的所有权。要创建此目录，请运行命
install -d -m 0755 -o tomcat -g tomcat /lancope/var/database/dbs/hsqldb/admin令。 - 运行ll /lancope/var/admin/命令以验证backups和diagnostics子目录是否存在，以及它们的用户/组所有者是否为root。
- 如果/lancope/var/admin/目录中不存在backups和diagnostics子目录，则必须使用相关命令创建这些子目录：
mkdir /lancope/var/admin/backups
mkdir /lancope/var/admin/diagnostics
- 创建这些诊断包或验证它们存在后，请尝试再次生成SNA设备的诊断包。
相关信息
如需其他帮助，请联系思科技术支持中心(TAC)。联系时需要提供有效的支持合同：思科全球支持联系信息
