将FTD HA（故障转移）迁移到另一个FMC

简介

本文档介绍将FTD HA从现有FMC迁移到其他FMC的过程。

有关到新FMC的独立防火墙迁移，请查看https://www.cisco.com/c/en/us/support/docs/security/secure-firewall-threat-defense/222480-migrate-an-ftd-from-one-fmc-to-another-f.html

缩写

ACP =访问控制策略

ARP = 地址解析协议

CLI =命令行界面

FMC =安全防火墙管理中心

FTD =安全防火墙威胁防御

GARP =无故ARP

HA =高可用性

MW =维护时段

UI =用户界面

先决条件

开始迁移过程之前，请确保具备以下必备条件：

• 对源FMC和目标FMC的UI和CLI访问。
• FMC和防火墙的管理凭证。
• 通过控制台访问两个防火墙。
• 访问第3层上游和下游设备（如果需要清除ARP缓存）。
• 确保目标/目标FMC与源/旧FMC的版本相同。
• 确保目标/目标FMC与源/旧FMC具有相同的许可证。
• 确保您安排一个MW来执行迁移，因为它将影响中转流量。

使用的组件

本文档中的信息基于以下软件和硬件版本：

• Cisco Secure Firewall 31xx，FTD版本7.4.2.2。
• 安全防火墙管理中心版本7.4.2.2。
• 本文档中的信息都是基于特定实验室环境中的设备编写的。本文档中使用的所有设备最初均采用原始（默认）配置。如果您的网络处于活动状态，请确保您了解所有命令的潜在影响。

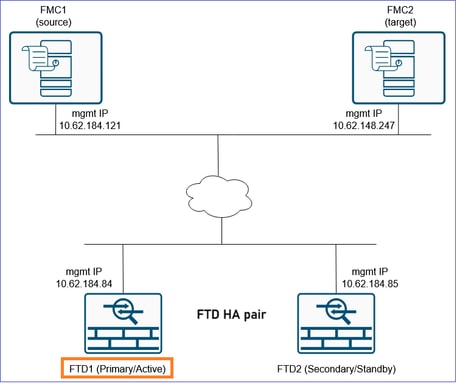

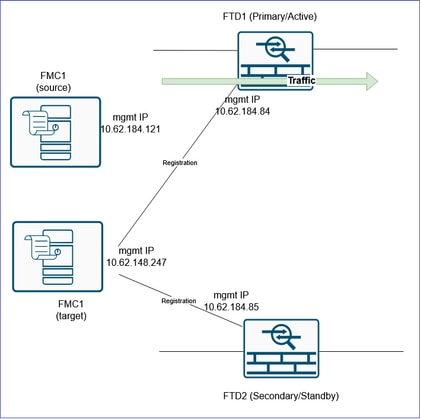

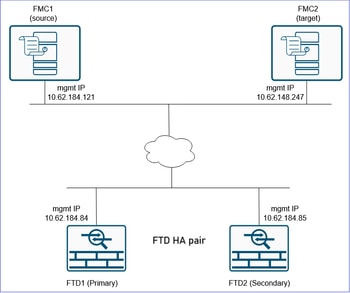

拓扑

配置

迁移步骤

对于此场景，我们考虑以下状态：

FTD1:主/主用

FTD2:辅助/备用

步骤1.从主防火墙导出设备配置

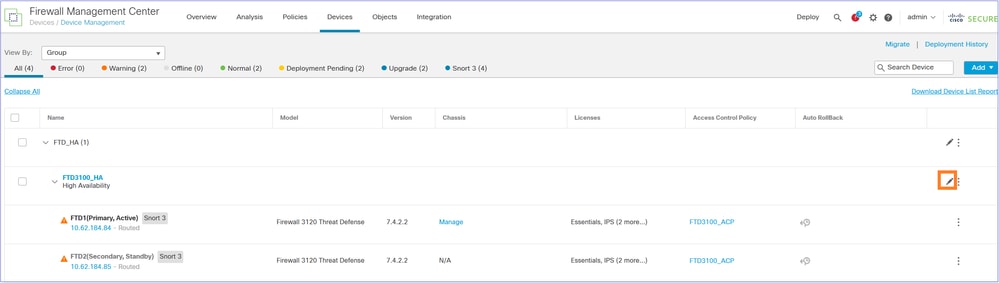

在FMC1（源FMC）上，导航到设备>设备管理。选择FTD HA对，然后选择Edit:

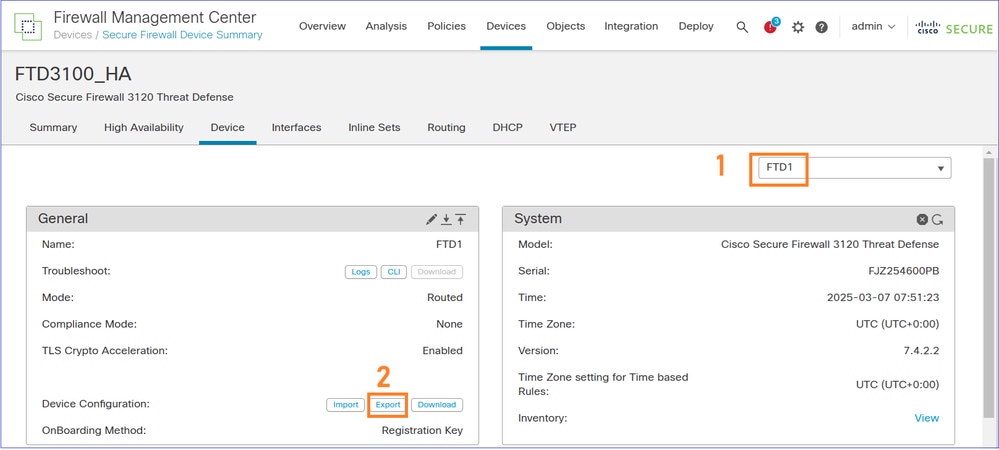

导航到Device选项卡。确保选中Primary/Active FTD（本例中为FTD1），然后选择Export以导出设备配置：

注意：Export选项在7.1软件版本及更高版本中可用。

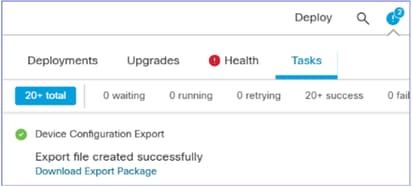

您可以导航到通知>任务页面，以确保导出已完成。然后，选择Download Export Package:

或者，也可以单击General区域中的Download按钮。您将获得sfo文件，例如DeviceExport-cc3fdc40-f9d7-11ef-bf7f-6c8e2fc106f6.sfo

该文件包含与设备相关的配置，例如：

• 路由接口
• 内联集
• 路由
• DHCP
• VTEP
• 关联对象

注意：导出的配置文件只能导入回同一FTD。FTD的UUID必须与导入的sfo文件的内容匹配。同一FTD可在另一个FMC上注册，并且可导入sfo文件。

参考:'导出和导入设备配置' https://www.cisco.com/c/en/us/td/docs/security/secure-firewall/management-center/device-config/760/management-center-device-config-76/get-started-device-settings.html#Cisco_Task.dita_7ccc8e87-6522-4ba9-bb00-eccc8b72b7c8

步骤2.激活辅助FTD

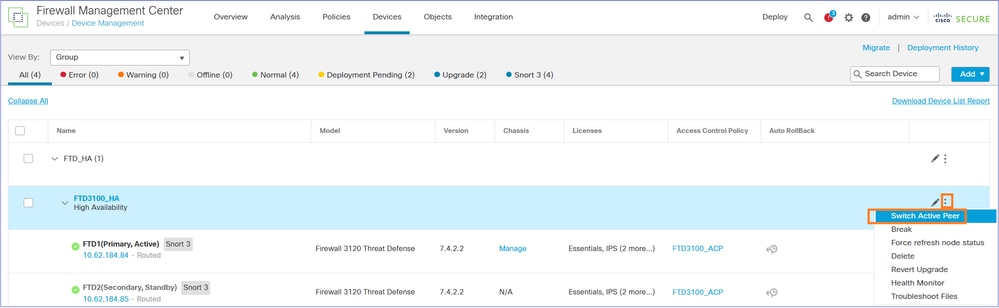

导航到Devices > Device Management，选择FTD HA对，然后选择Switch Active Pair:

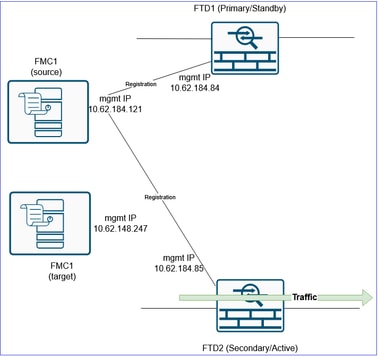

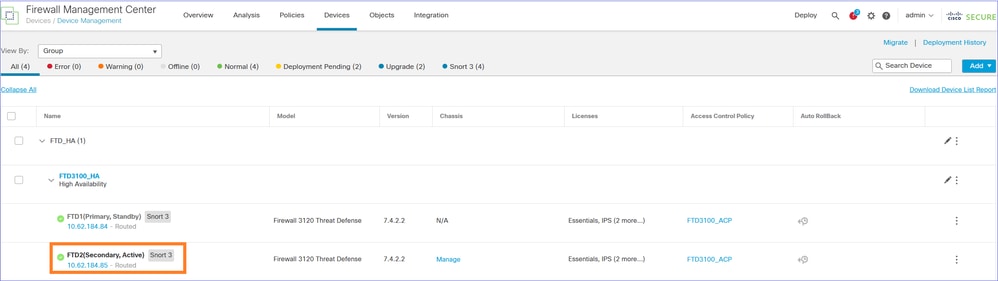

结果是FTD1（主/备用）和FTD（辅助/主用）：

现在流量由辅助/主用FTD处理：

步骤3.中断FTD HA

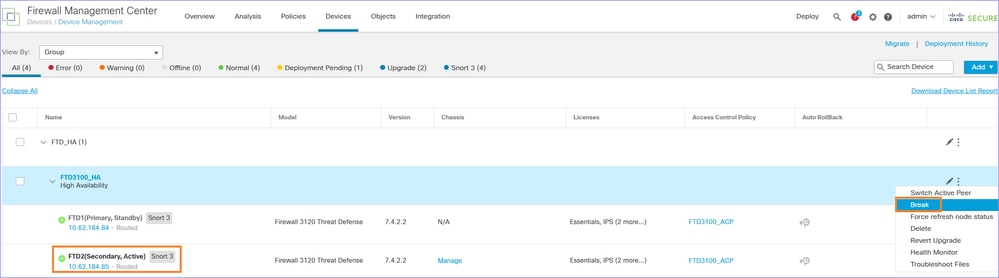

导航到设备>设备管理并中断FTD HA:

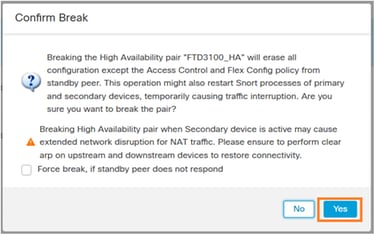

此窗口出现。选择“是”

注意：此时，由于Snort引擎在高可用性中断期间重新启动，您可能会遇到几秒钟的流量中断。此外，如消息所述，如果使用NAT并遇到长时间流量中断，请考虑清除上游和下游设备上的ARP缓存。

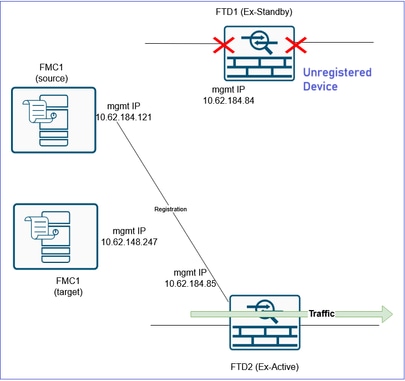

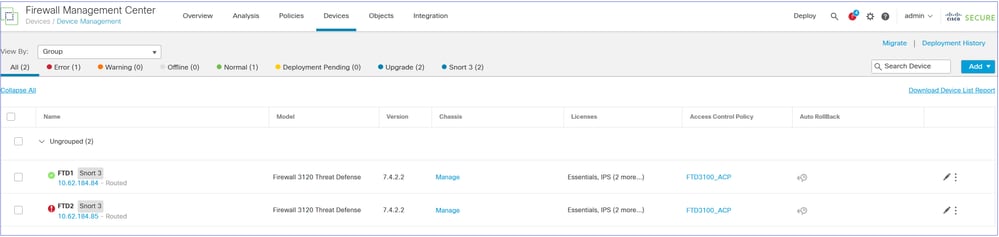

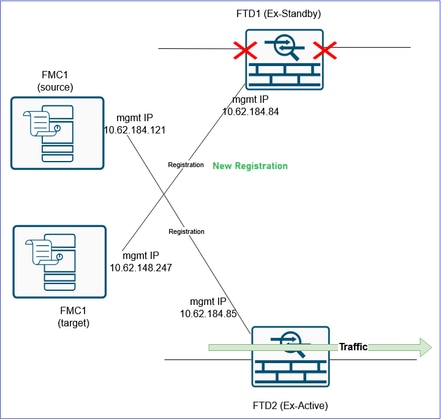

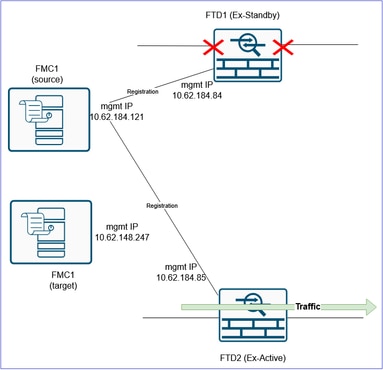

中断FTD HA后，FMC上有两个独立FTD。

从配置角度来看，除故障切换相关配置外，FTD2(ex-Active)仍然具有配置，并且正在处理流量：

FTD3100-4# show failover
Failover Off
Failover unit Secondary
Failover LAN Interface: not Configured
Reconnect timeout 0:00:00
Unit Poll frequency 1 seconds, holdtime 15 seconds
Interface Poll frequency 5 seconds, holdtime 25 seconds
Interface Policy 1
Monitored Interfaces 1 of 1288 maximum
MAC Address Move Notification Interval not set

FTD3100-4# show interface ip brief
Interface                  IP-Address      OK?           Method Status      Protocol
Internal-Data0/1           unassigned      YES           unset  up          up
Port-channel1              unassigned      YES           unset  up          up
Port-channel1.200          10.0.200.70     YES           manual up          up
Port-channel1.201          10.0.201.70     YES           manual up          up

FTD1（非备用）删除了所有配置：

FTD3100-3# show failover
Failover Off
Failover unit Secondary
Failover LAN Interface: not Configured
Reconnect timeout 0:00:00
Unit Poll frequency 1 seconds, holdtime 15 seconds
Interface Poll frequency 5 seconds, holdtime 25 seconds
Interface Policy 1
Monitored Interfaces 1 of 1288 maximum
MAC Address Move Notification Interval not set

FTD3100-3# show interface ip brief
Interface                  IP-Address      OK?           Method Status      Protocol
Internal-Data0/1           unassigned      YES           unset  up          up
Ethernet1/1                unassigned      YES           unset  admin down  down
Ethernet1/2                unassigned      YES           unset  admin down  down
Ethernet1/3                unassigned      YES           unset  admin down  down
Ethernet1/4                unassigned      YES           unset  admin down  down
Ethernet1/5                unassigned      YES           unset  admin down  down
Ethernet1/6                unassigned      YES           unset  admin down  down
Ethernet1/7                unassigned      YES           unset  admin down  down
Ethernet1/8                unassigned      YES           unset  admin down  down
Ethernet1/9                unassigned      YES           unset  admin down  down
Ethernet1/10               unassigned      YES           unset  admin down  down
Ethernet1/11               unassigned      YES           unset  admin down  down
Ethernet1/12               unassigned      YES           unset  admin down  down
Ethernet1/13               unassigned      YES           unset  admin down  down
Ethernet1/14               unassigned      YES           unset  admin down  down
Ethernet1/15               unassigned      YES           unset  admin down  down
Ethernet1/16               unassigned      YES           unset  admin down  down

步骤4.隔离FTD1（非主要）数据接口

从FTD1(除主设备)断开数据电缆。 只连接FTD管理端口。

步骤5.导出FTD共享策略

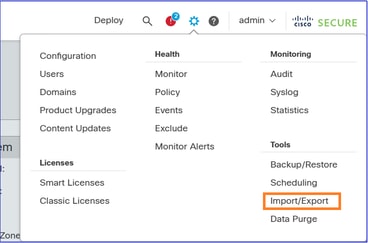

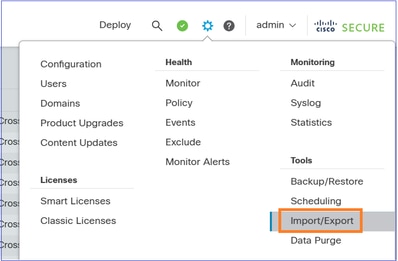

导航到System > Tools，然后选择Import/Export:

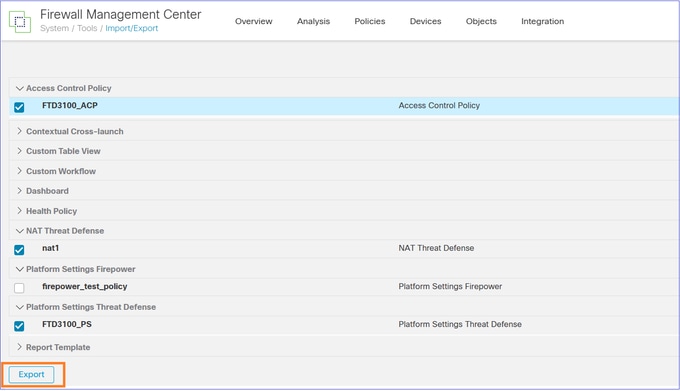

导出附加到设备的各种策略。确保导出附加到FTD的所有策略，例如：

• 访问控制策略(ACP)
• 网络地址转换(NAT)策略
• 运行状况策略（如果自定义）
• FTD平台设置

  等等。

注意：在撰写本文时，不支持导出VPN相关的配置。设备注册后，您需要在FMC2（目标FMC）上手动重新配置VPN。
相关增强功能Cisco Bug ID CSCwf05294 .

结果是一个.sfo文件，例如ObjectExport_20250306082738.sfo

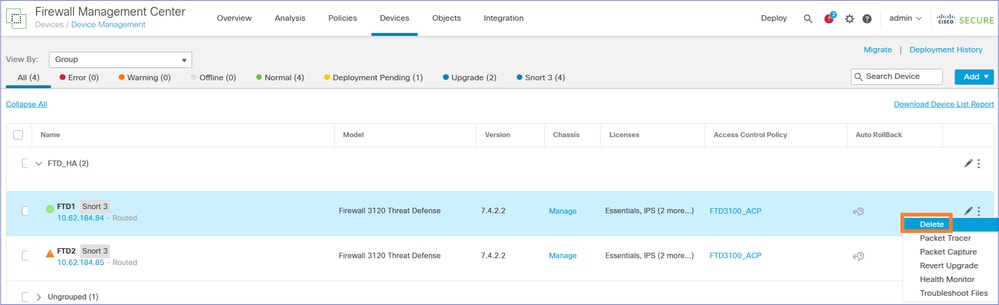

步骤6.从旧/源FMC中删除/注销FTD1（非主要）

确认设备删除：

FTD1 CLI验证：

> show managers
No managers configured.

>

FTD1设备删除后的当前状态：

步骤7.将FTD策略配置对象导入FMC2（目标FMC）

注意：本文档重点介绍单个FTD HA对到新FMC的迁移。另一方面，如果您计划迁移多个共享相同策略（例如，ACP、NAT）和对象的防火墙，并且希望分阶段进行迁移，则需要考虑这些点。
— 如果目标FMC上存在具有相同名称的现有策略，系统会询问您是否：
  a.要替换策略或
  b.使用其他名称创建新名称。这将创建具有不同名称（后缀_1）的重复对象。

— 如果您使用选项“b”，则在第9步中，请确保将新创建的对象重新分配到迁移的策略（ACP安全区域、NAT安全区域、路由、平台设置等）。

登录到FMC2（目标FMC）并导入您在第5步中导出的FTD Policies sfo对象：

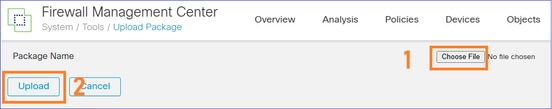

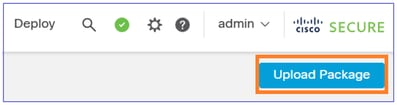

选择Upload Package:

上传文件：

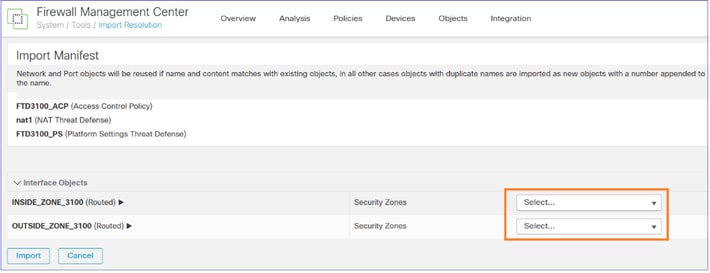

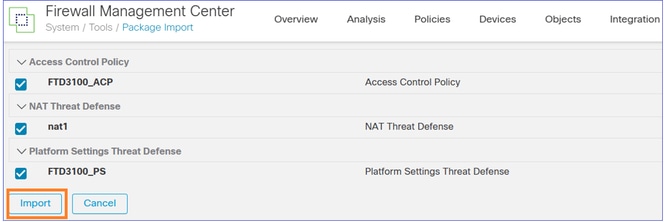

导入策略：

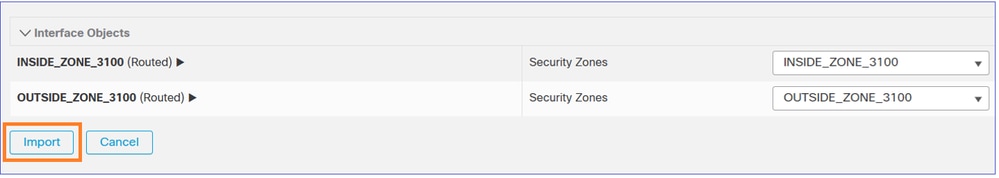

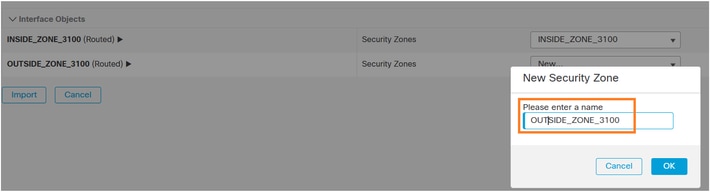

在FMC2（目标FMC）上创建接口对象/安全区域：

您可以为FMC1（源FMC）提供相同的名称：

选择Import后，任务开始将相关策略导入FMC2（目标FMC）：

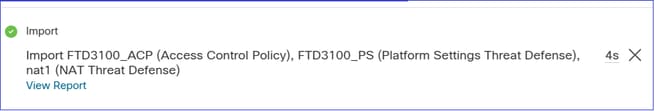

任务完成：

步骤8.将FTD1（非主要）注册到FMC2

转到FTD1（非主）CLI并配置新管理器：

> configure manager add 10.62.148.247 cisco
Manager 10.62.148.247 successfully configured.
Please make note of reg_key as this will be required while adding Device in FMC.

>

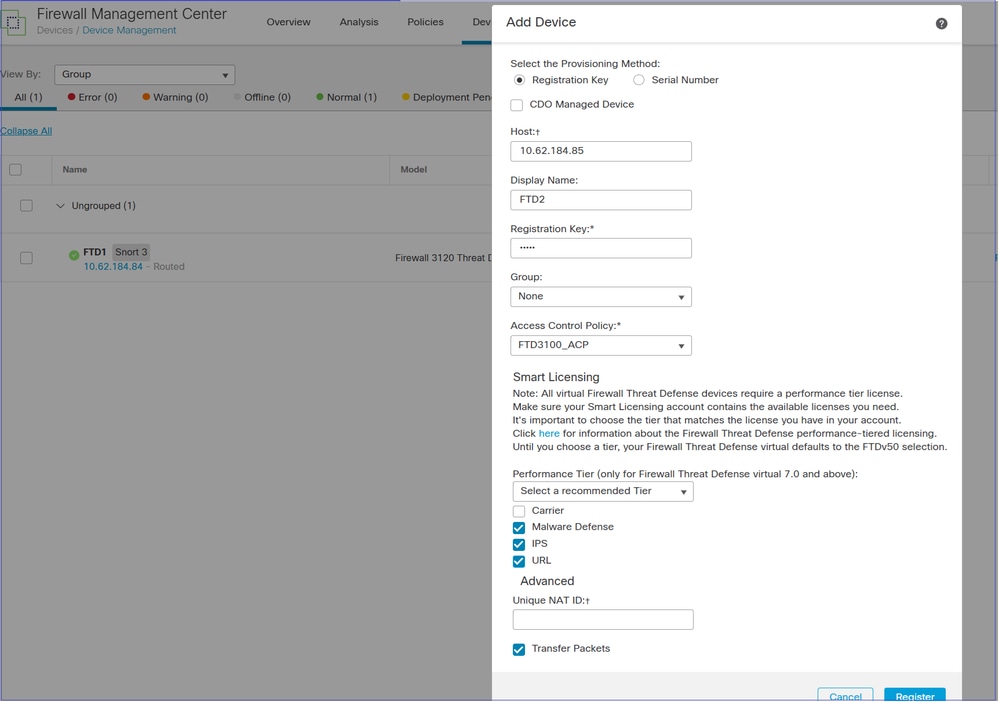

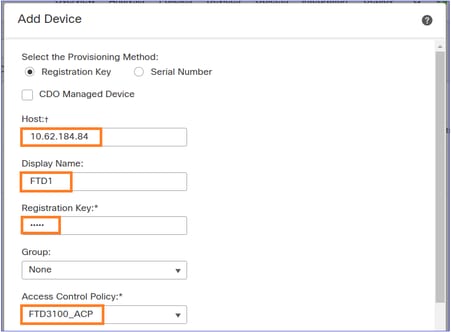

导航至FMC2（目标FMC）UI Devices > Device Management和Add the FTD device:

如果设备注册失败，请参阅本文档以解决问题：https://www.cisco.com/c/en/us/support/docs/security/firepower-ngfw/215540-configure-verify-and-troubleshoot-firep.html

分配在上一步中导入的访问控制策略：

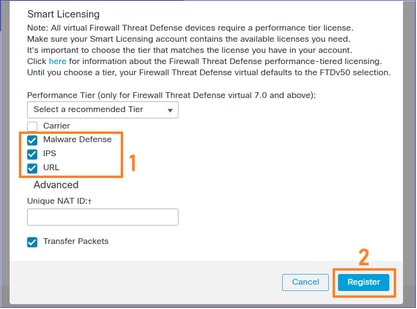

应用所需的许可证并注册设备：

结果：

步骤9.将FTD设备配置对象导入FMC2（目标FMC）

登录FMC2（目标FMC），导航至Devices > Device Management和Edit在上一步中注册的FTD设备。

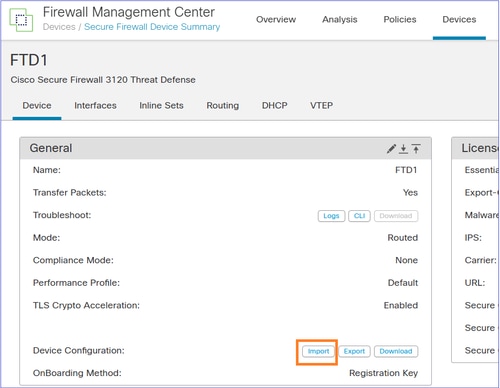

导航到Device选项卡和Import FTD Policies对象，该对象是在步骤2中导出的：

注意：如果在第7步中选择了选项“b”（创建新策略），请确保将新创建的对象重新分配到迁移的策略（ACP安全区域、NAT安全区域、路由、平台设置等）。

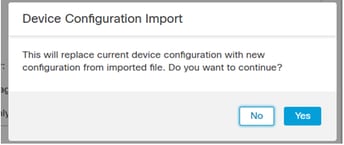

FMC任务已启动。

设备配置应用在FTD1上，例如安全区域、ACP、NAT等：

警告：如果您的ACP扩展到了许多访问控制元素，则ACP编译过程(tmatch compile)可能需要几分钟才能完成。您可以使用此命令验证ACP编译状态：

FTD3100-3# show asp rule-engine
Rule compilation Status: Completed

步骤10.完成FTD配置

此时，目标是配置注册到FMC2（目标FMC）并导入设备策略后FTD1中仍可能缺少的所有功能。

确保NAT、平台设置、QoS等策略。分配给FTD。您会看到已分配策略，但部署处于挂起状态。

例如，平台设置已导入并分配到设备，但部署处于挂起状态：

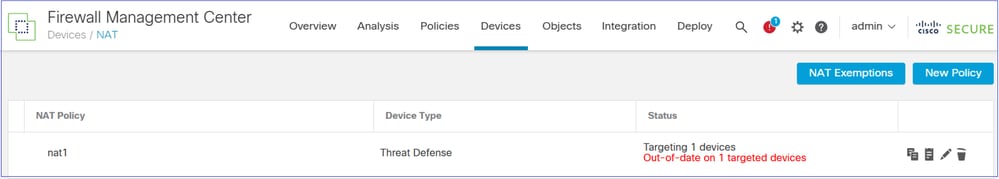

如果配置了NAT，则会导入NAT策略并将其分配给设备，但会等待部署：

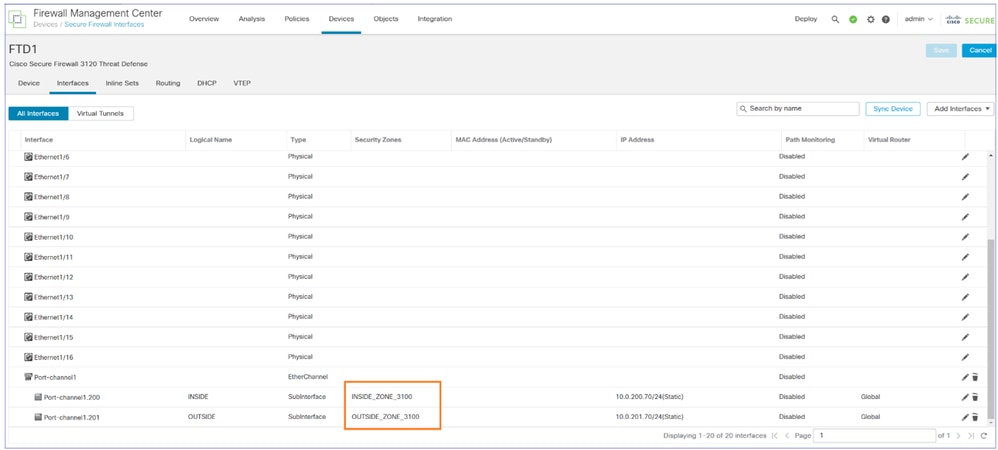

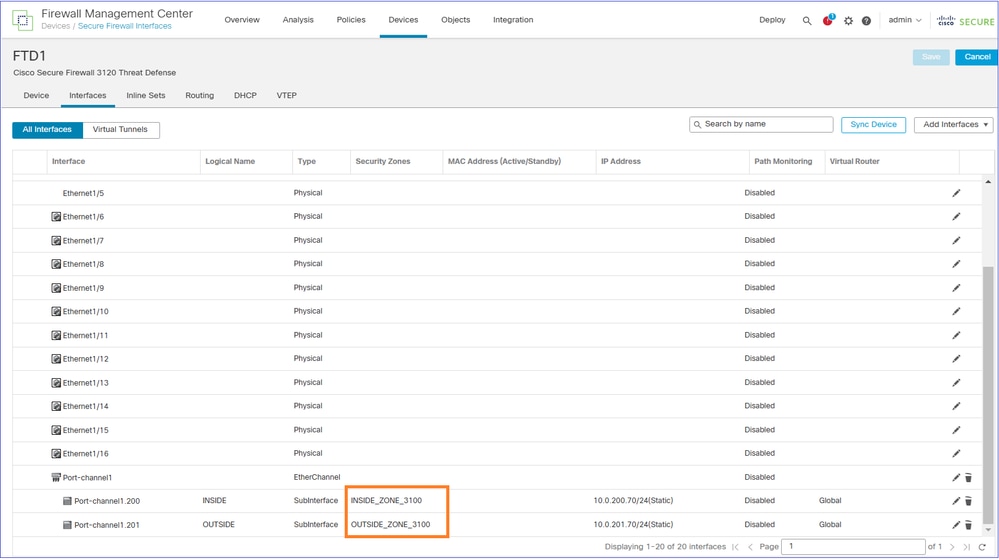

安全区域应用于接口：

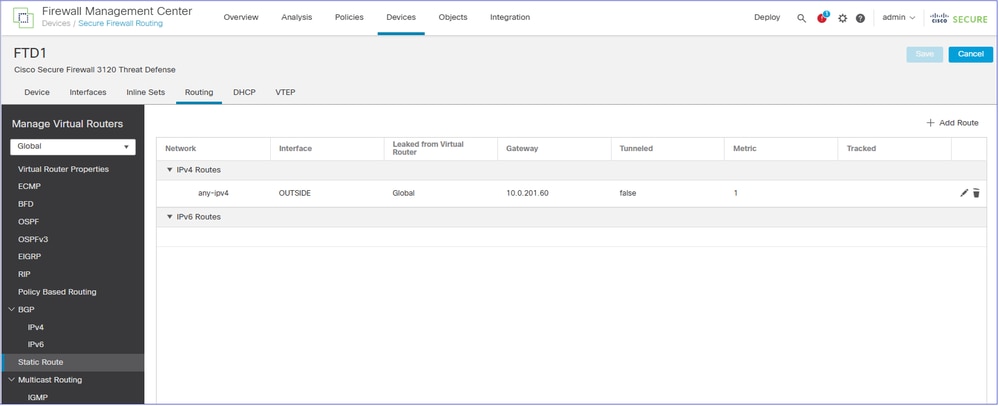

路由配置应用到FTD设备：

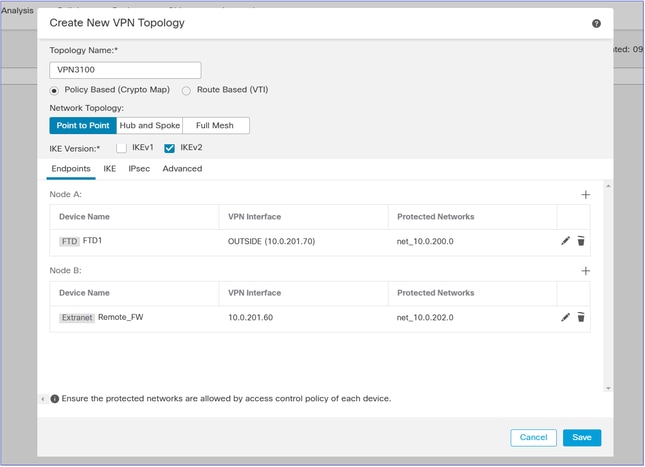

注意：现在是配置无法自动迁移的策略（例如VPN）的时候了。

注意：如果迁移的FTD具有也迁移至目标FMC的S2S VPN对等点，则必须在将所有FTD移至目标FMC后配置VPN。

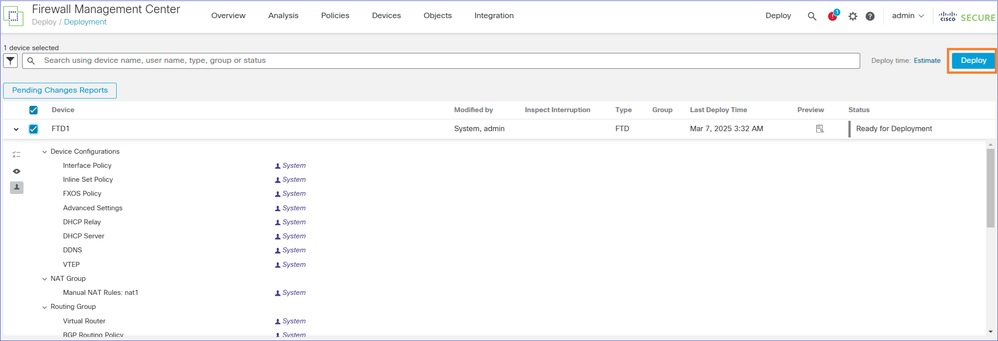

部署待处理的更改：

步骤11.检验已部署的FTD配置

此时，目标是从FTD CLI检查所有配置都已就位。

建议比较两个FTD的“show running-config”输出。可以使用WinMerge或diff等工具进行比较。

您看到的和正常的区别包括：

• 设备序列号
• 接口描述
• ACL规则ID
• 配置加密校验和

步骤12.执行切换

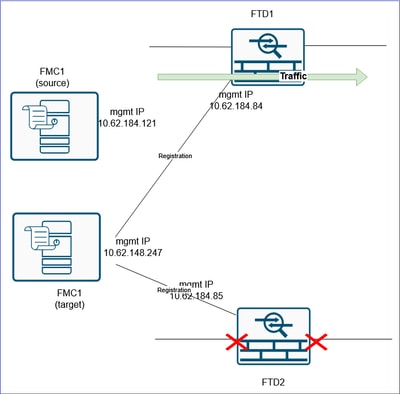

在此步骤中，目标是将流量从当前处理流量且仍注册到旧/源FMC的FTD2切换到注册到目标FMC的FTD1。

攻击前：

在:

警告：安排MW进行转换。切换期间，您会遇到一些流量中断，直到所有流量都转移到FTD1,VPN重新建立，等等。

警告：除非ACP编译完成，否则请勿启动切换（参见上述步骤10）。

警告：确保从FTD2断开数据电缆或者关闭相关的交换机端口。否则，您最终可能使用两台设备处理流量！

警告：由于两台设备使用相同的IP配置，因此需要更新相邻L3设备的ARP缓存。考虑手动清除相邻设备的ARP缓存以加快流量转换。

提示：您还可以使用FTD CLI命令发送GARP数据包并更新相邻设备的ARP缓存：

FTD3100-3# debug menu ipaddrutl 5 10.0.200.70
Gratuitous ARP sent for 10.0.200.70

您必须对FW拥有的每个IP重复此命令。因此，与为防火墙拥有的每个IP发送GARP数据包相比，仅清除相邻设备的ARP缓存的速度更快。

步骤13.将第二个FTD迁移到FMC2（目标FMC）

最后一项是修改HA对。为此，您首先需要从FMC1（源FMC）中删除FTD2，然后将其注册到FMC2（目标FMC）。

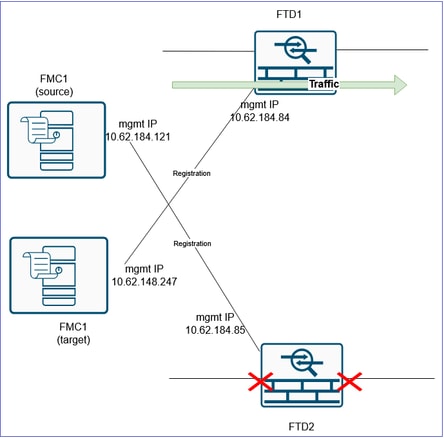

攻击前：

在:

如果您有连接到FTD2的VPN配置，则必须在删除FTD之前先将其删除。在不同情况下，会显示类似以下内容的消息：

CLI验证：

> show managers

No managers configured.

在将FTD配置注册到目标FMC之前，最好先清除所有FTD配置。一种快速的方法是在防火墙模式之间切换。

例如，如果您有路由模式，请切换到transparent，然后再切换回routed:

> configure firewall transparent

然后：

> configure firewall routed

然后，将其注册到FMC2（目标FMC）：

> configure manager add 10.62.148.247 cisco
Manager 10.62.148.247 successfully configured.
Please make note of reg_key as this will be required while adding Device in FMC.
>

结果：

步骤14.重新形成FTD HA

注意：此任务（与任何HA相关任务一样）也必须在工作负荷期间执行。在HA协商期间，数据接口关闭后，流量将中断约1分钟。

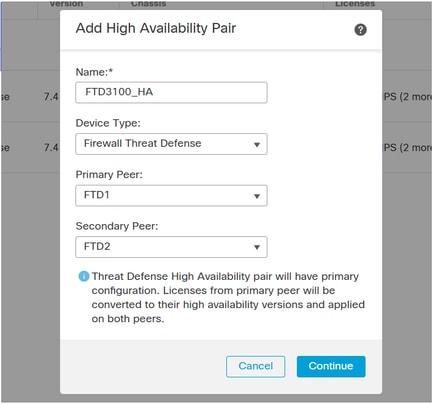

在目标FMC上，导航到Devices > Device Management和Add > High Availability。

警告：确保选择处理流量的FTD（本场景中的FTD1）作为主要对等体：

重新配置HA设置，包括受监控接口、备用IP、虚拟MAC地址等。

从FTD1 CLI验证：

FTD3100-3# show failover | include host
        This host: Primary - Active
        Other host: Secondary - Standby Ready

从FTD2 CLI验证：

FTD3100-3# show failover | include host
        This host: Secondary - Standby Ready
        Other host: Primary – Active

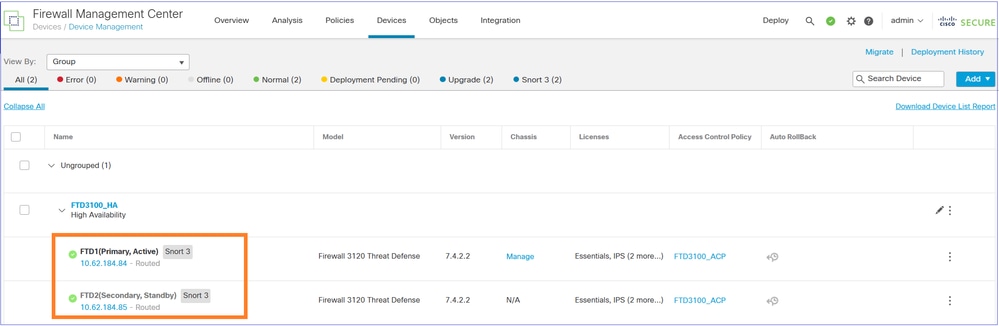

FMC UI验证：

最后，启动/重新连接FTD2设备的数据接口。
