Dit document beschrijft de OWE-overgangsstroom en hoe het werkt op de Catalyst 9800 draadloze LAN-controller (WLC).
Cisco raadt kennis van de volgende onderwerpen aan:
De informatie in dit document is gebaseerd op de volgende software- en hardware-versies:
De informatie in dit document is gebaseerd op de apparaten in een specifieke laboratoriumomgeving. Alle apparaten die in dit document worden beschreven, hadden een opgeschoonde (standaard)configuratie. Als uw netwerk live is, moet u zorgen dat u de potentiële impact van elke opdracht begrijpt.

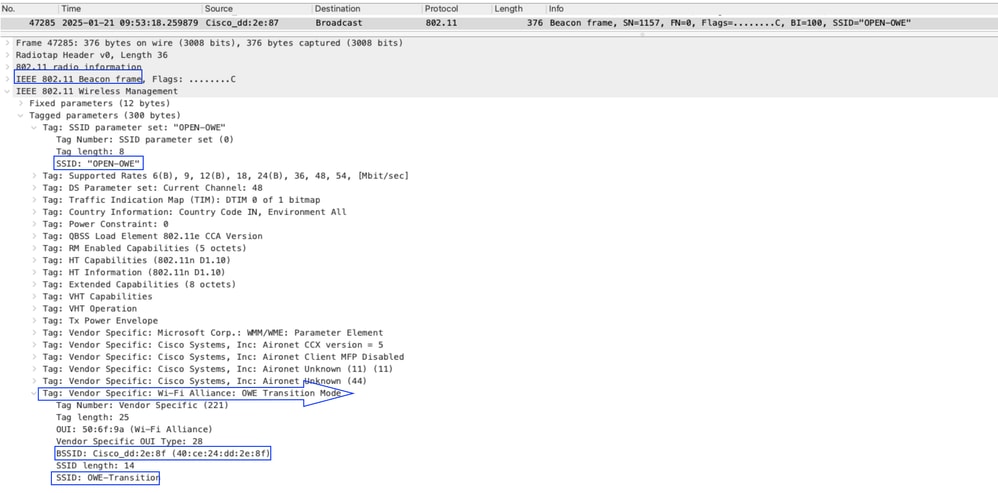

Afbeelding 1: Beacon Frame van OPEN SSID

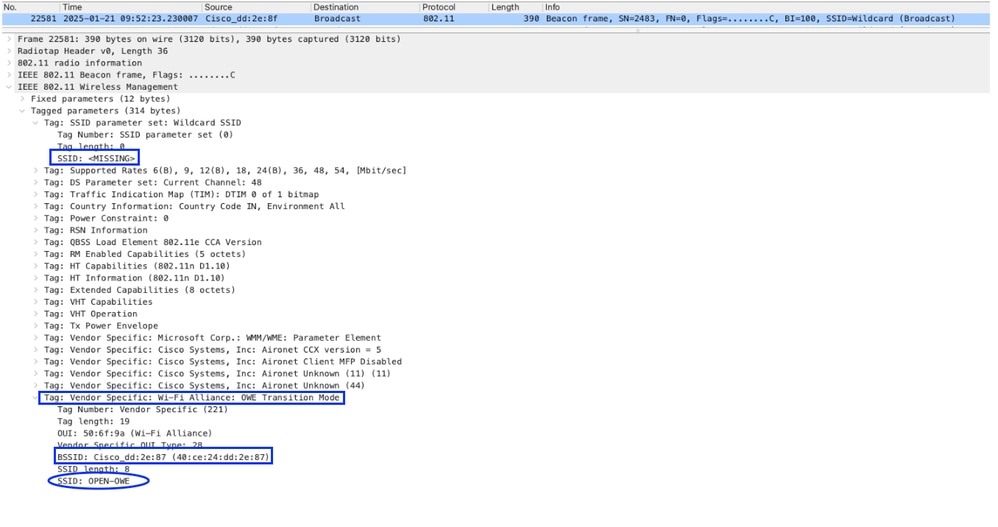

Afbeelding 2 : Verborgen SSID - OWE Transition

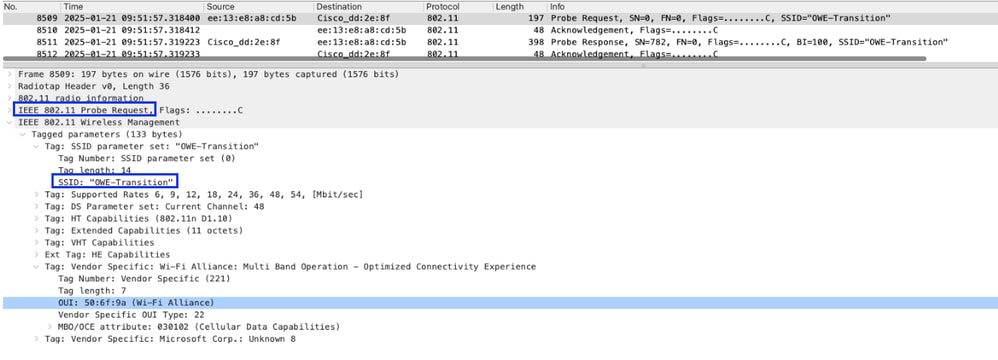

Afbeelding 3: Probe-aanvraag
Afbeelding 4 : Probe Response

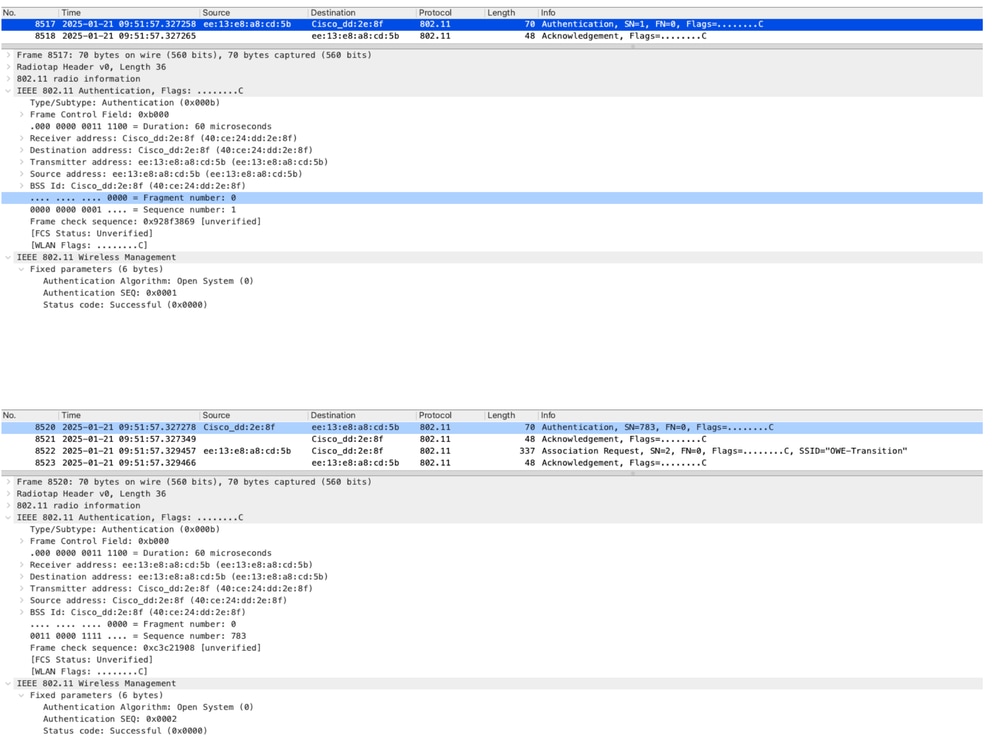

Afbeelding 5: OPEN verificatie na succesvolle test
Afbeelding 6 : Associatieaanvraag
2025/01/21 15:21:57.391071821 {wncd_x_R0-0}{1}: [client-orch-sm] [21675]: (note): MAC: ee13.e8a8.cd5b Association received. BSSID 40ce.24dd.2e8f, WLAN OWE-Transition, Slot 1 AP 40ce.24dd.2e80, APA023.9F66.1B3C, Site tag default-site-tag, Policy tag default-policy-tag, Policy profile OWE-Policy, Switching Central, Socket delay 0ms
2025/01/21 15:21:57.391117645 {wncd_x_R0-0}{1}: [client-orch-sm] [21675]: (debug): MAC: ee13.e8a8.cd5b Received Dot11 association request. Processing started,SSID: OWE-Transition, Policy profile: OWE-Policy, AP Name: APA023.9F66.1B3C, Ap Mac Address: 40ce.24dd.2e80BSSID MAC0000.0000.0000wlan ID: 36RSSI: -42, SNR: 49
Afbeelding 7: Reactie op associatie
2025/01/21 15:21:57.391334260 {wncd_x_R0-0}{1}: [client-orch-state] [21675]: (note): MAC: ee13.e8a8.cd5b Client state transition: S_CO_INIT -> S_CO_ASSOCIATING
2025/01/21 15:21:57.392296819 {wncd_x_R0-0}{1}: [dot11] [21675]: (note): MAC: ee13.e8a8.cd5b Association success. AID 1, Roaming = False, WGB = False, 11r = False, 11w = True Fast roam = False
Er kan een 4-voudige handdruk optreden tussen het toegangspunt en het clientapparaat.
Sleutel-1 verzenden via AP
Key-2 verzenden per client
Key-3 verzenden via AP
Key-4 verzenden per client

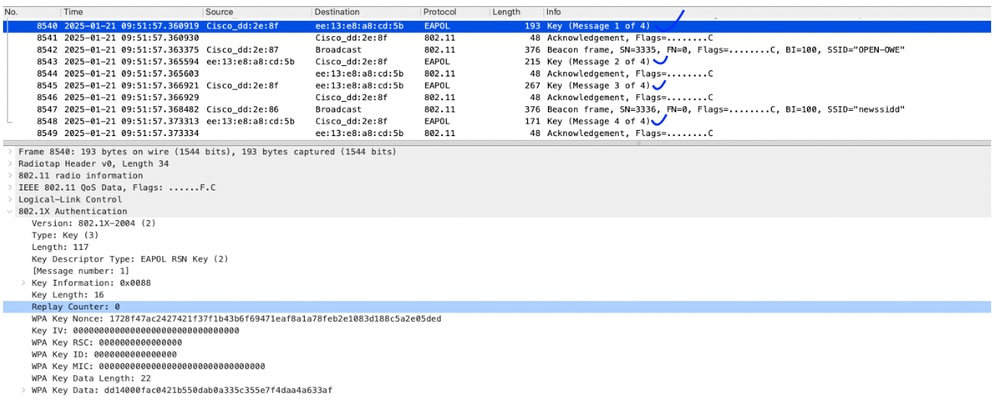

Afbeelding 8: 4-voudige handdruk
2025/01/21 15:21:57.392538716 {wncd_x_R0-0}{1}: [client-orch-sm] [21675]: (debug): MAC: ee13.e8a8.cd5b Starting L2 authentication. Bssid in state machine:40ce.24dd.2e8f Bssid in request is:40ce.24dd.2e8f
2025/01/21 15:21:57.392557538 {wncd_x_R0-0}{1}: [client-orch-state] [21675]: (note): MAC: ee13.e8a8.cd5b Client state transition: S_CO_ASSOCIATING -> S_CO_L2_AUTH_IN_PROGRESS
2025/01/21 15:21:57.392640494 {wncd_x_R0-0}{1}: [client-auth] [21675]: (note): MAC: ee13.e8a8.cd5b L2 Authentication initiated. method PSK, Policy VLAN 1417, AAA override = 0, NAC = 0
2025/01/21 15:21:57.394830551 {wncd_x_R0-0}{1}: [client-auth] [21675]: (info): MAC: ee13.e8a8.cd5b Client auth-interface state transition: S_AUTHIF_AWAIT_PSK_AUTH_START_RESP -> S_AUTHIF_PSK_AUTH_PENDING
2025/01/21 15:21:57.395171903 {wncd_x_R0-0}{1}: [client-auth] [21675]: (info): MAC: ee13.e8a8.cd5b Client auth-interface state transition: S_AUTHIF_PSK_AUTH_PENDING -> S_AUTHIF_ADD_MOBILE_ACK_WAIT_KM
2025/01/21 15:21:57.420590731 {wncd_x_R0-0}{1}: [client-auth] [21675]: (info): MAC: ee13.e8a8.cd5b Client auth-interface state transition: S_AUTHIF_ADD_MOBILE_ACK_WAIT_KM -> S_AUTHIF_PSK_AUTH_KEY_XCHNG_PENDING
2025/01/21 15:21:57.420706435 {wncd_x_R0-0}{1}: [client-keymgmt] [21675]: (info): MAC: ee13.e8a8.cd5b EAP key M1 Sent successfully
2025/01/21 15:21:57.420775720 {wncd_x_R0-0}{1}: [client-keymgmt] [21675]: (info): MAC: ee13.e8a8.cd5b Client key-mgmt state transition: S_INITPMK -> S_PTK_START
2025/01/21 15:21:57.426548998 {wncd_x_R0-0}{1}: [client-keymgmt] [21675]: (info): MAC: ee13.e8a8.cd5b M2 Status: EAP key M2 validation success
2025/01/21 15:21:57.426725965 {wncd_x_R0-0}{1}: [client-keymgmt] [21675]: (info): MAC: ee13.e8a8.cd5b EAP key M3 Sent successfully
2025/01/21 15:21:57.426727805 {wncd_x_R0-0}{1}: [client-keymgmt] [21675]: (info): MAC: ee13.e8a8.cd5b Client key-mgmt state transition: S_PTK_START -> S_PTKINITNEGOTIATING
2025/01/21 15:21:57.434078994 {wncd_x_R0-0}{1}: [client-keymgmt] [21675]: (info): MAC: ee13.e8a8.cd5b M4 Status: EAP key M4 validation is successful
2025/01/21 15:21:57.434099154 {wncd_x_R0-0}{1}: [client-keymgmt] [21675]: (note): MAC: ee13.e8a8.cd5b EAP Key management successful. AKM:OWE Cipher:CCMP WPA Version: WPA3
2025/01/21 15:21:57.434111288 {wncd_x_R0-0}{1}: [client-keymgmt] [21675]: (info): MAC: ee13.e8a8.cd5b Client key-mgmt state transition: S_PTKINITNEGOTIATING -> S_PTKINITDONE
2025/01/21 15:21:57.434250308 {wncd_x_R0-0}{1}: [client-auth] [21675]: (note): MAC: ee13.e8a8.cd5b L2 PSK Authentication Success. EAP type: NA, Resolved VLAN: 1417, Audit Session id: 0000000000001BBA88469FD1
2025/01/21 15:21:57.434286035 {wncd_x_R0-0}{1}: [client-auth] [21675]: (info): MAC: ee13.e8a8.cd5b Client auth-interface state transition: S_AUTHIF_PSK_AUTH_KEY_XCHNG_PENDING -> S_AUTHIF_PSK_AUTH_DONE
2025/01/21 15:21:57.434308953 {wncd_x_R0-0}{1}: [client-orch-sm] [21675]: (debug): MAC: ee13.e8a8.cd5b L2 Authentication of station is successful., L3 Authentication : 0
2025/01/21 15:21:57.434789679 {wncd_x_R0-0}{1}: [client-orch-sm] [21675]: (note): MAC: ee13.e8a8.cd5b Mobility discovery triggered. Client mode: Local
2025/01/21 15:21:57.436611026 {wncd_x_R0-0}{1}: [client-orch-state] [21675]: (note): MAC: ee13.e8a8.cd5b Client state transition: S_CO_MOBILITY_DISCOVERY_IN_PROGRESS -> S_CO_DPATH_PLUMB_IN_PROGRESS
2025/01/21 15:21:57.437239513 {wncd_x_R0-0}{1}: [client-orch-state] [21675]: (note): MAC: ee13.e8a8.cd5b Client state transition: S_CO_DPATH_PLUMB_IN_PROGRESS -> S_CO_IP_LEARN_IN_PROGRESS
2025/01/21 15:21:57.437508189 {wncd_x_R0-0}{1}: [client-iplearn] [21675]: (info): MAC: ee13.e8a8.cd5b IP-learn state transition: S_IPLEARN_INIT -> S_IPLEARN_IN_PROGRESS
2025/01/21 15:21:57.534166453 {wncd_x_R0-0}{1}: [sisf-packet] [21675]: (info): TX: DHCPv4 from interface capwap_90000016 on vlan 1417 Src MAC: ee13.e8a8.cd5b Dst MAC: ffff.ffff.ffff src_ip: 0.0.0.0, dst_ip: 255.255.255.255, BOOTPREQUEST, SISF_DHCPREQUEST, giaddr: 0.0.0.0, yiaddr: 0.0.0.0, CMAC: ee13.e8a8.cd5b
2025/01/21 15:21:57.535325325 {wncd_x_R0-0}{1}: [client-iplearn] [21675]: (note): MAC: ee13.e8a8.cd5b Client IP learn successful. Method: DHCP IP: 10.107.81.254
2025/01/21 15:21:57.535874658 {wncd_x_R0-0}{1}: [sisf-packet] [21675]: (info): TX: DHCPv4 from interface Tw0/0/1 on vlan 1417 Src MAC: 4cec.0fde.a4c1 Dst MAC: ee13.e8a8.cd5b src_ip: 10.107.81.1, dst_ip: 10.107.81.254, BOOTPREPLY, SISF_DHCPACK, giaddr: 0.0.0.0, yiaddr: 10.107.81.254, CMAC: ee13.e8a8.cd5b
2025/01/21 15:21:57.536500021 {wncd_x_R0-0}{1}: [client-orch-sm] [21675]: (debug): MAC: ee13.e8a8.cd5b Received ip learn response. method: IPLEARN_METHOD_DHCP
2025/01/21 15:21:57.537017277 {wncd_x_R0-0}{1}: [client-orch-state] [21675]: (note): MAC: ee13.e8a8.cd5b Client state transition: S_CO_IP_LEARN_IN_PROGRESS -> S_CO_RUN
2025/01/16 15:36:06.178370757 {wncd_x_R0-2}{1}: [client-orch-sm] [17332]: (note): MAC: d037.4587.8f35 Association received. BSSID 6cd6.e301.bbae, WLAN OPEN-OWE, Slot 1 AP 6cd6.e301.bba0, ap01, Site tag default-site-tag, Policy tag Laki-Policy-Tag, Policy profile OWE-Policy, Switching Central, Socket delay 0ms
2025/01/16 15:36:06.209288788 {wncd_x_R0-2}{1}: [dot11] [17332]: (note): MAC: d037.4587.8f35 Association success. AID 1, Roaming = False, WGB = False, 11r = False, 11w = False Fast roam = False
2025/01/16 15:36:06.248651191 {wncd_x_R0-2}{1}: [client-auth] [17332]: (note): MAC: d037.4587.8f35 Open L2 Authentication Success. EAP type: NA, Resolved VLAN: 1417, Audit Session id: 000000000000000B696B83DE
2025/01/16 15:36:06.248751507 {wncd_x_R0-2}{1}: [client-orch-state] [17332]: (note): MAC: d037.4587.8f35 Client state transition: S_CO_L2_AUTH_IN_PROGRESS -> S_CO_MOBILITY_DISCOVERY_IN_PROGRESS
2025/01/16 15:36:06.281808554 {wncd_x_R0-2}{1}: [client-orch-state] [17332]: (note): MAC: d037.4587.8f35 Client state transition: S_CO_MOBILITY_DISCOVERY_IN_PROGRESS -> S_CO_DPATH_PLUMB_IN_PROGRESS
2025/01/16 15:36:06.303307756 {wncd_x_R0-2}{1}: [client-orch-state] [17332]: (note): MAC: d037.4587.8f35 Client state transition: S_CO_DPATH_PLUMB_IN_PROGRESS -> S_CO_IP_LEARN_IN_PROGRESS
2025/01/16 15:36:10.305041414 {wncd_x_R0-2}{1}: [client-iplearn] [17332]: (note): MAC: d037.4587.8f35 Client IP learn successful. Method: ARP IP: 10.106.241.167
2025/01/16 15:36:10.305777492 {wncd_x_R0-2}{1}: [client-orch-state] [17332]: (note): MAC: d037.4587.8f35 Client state transition: S_CO_IP_LEARN_IN_PROGRESS -> S_CO_RUN

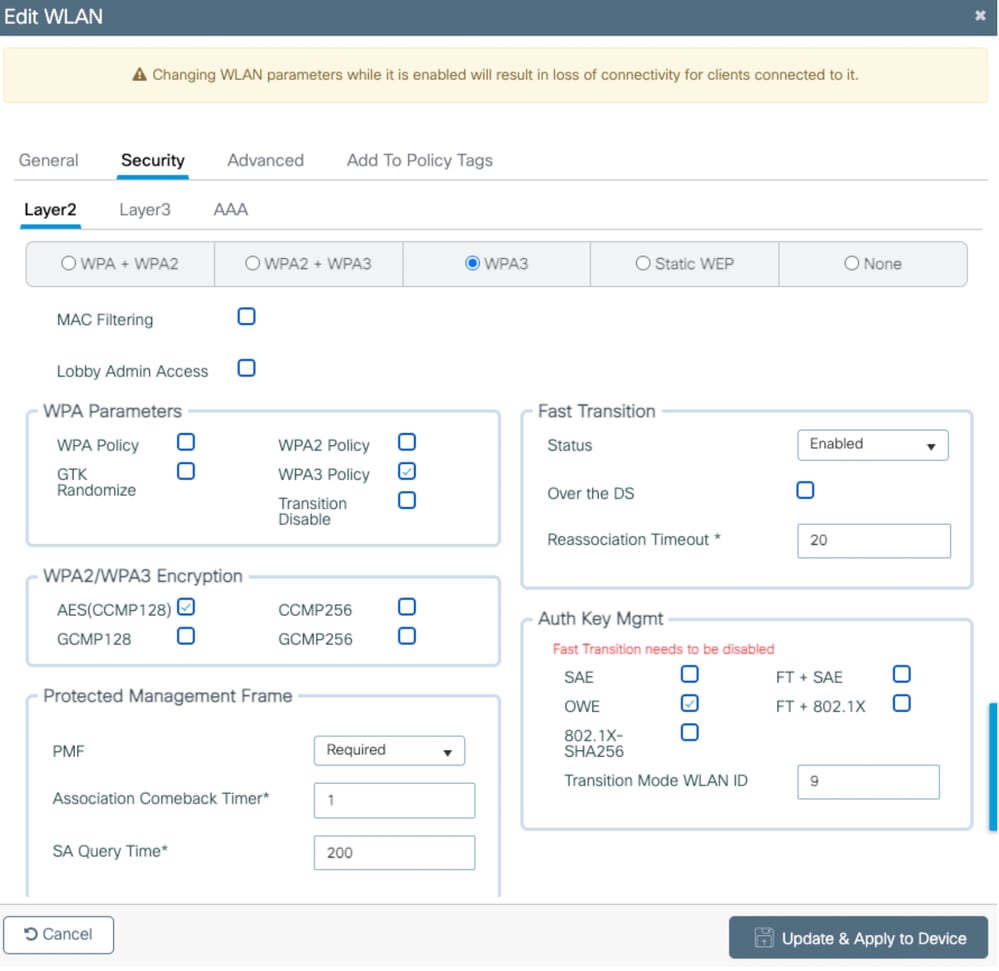

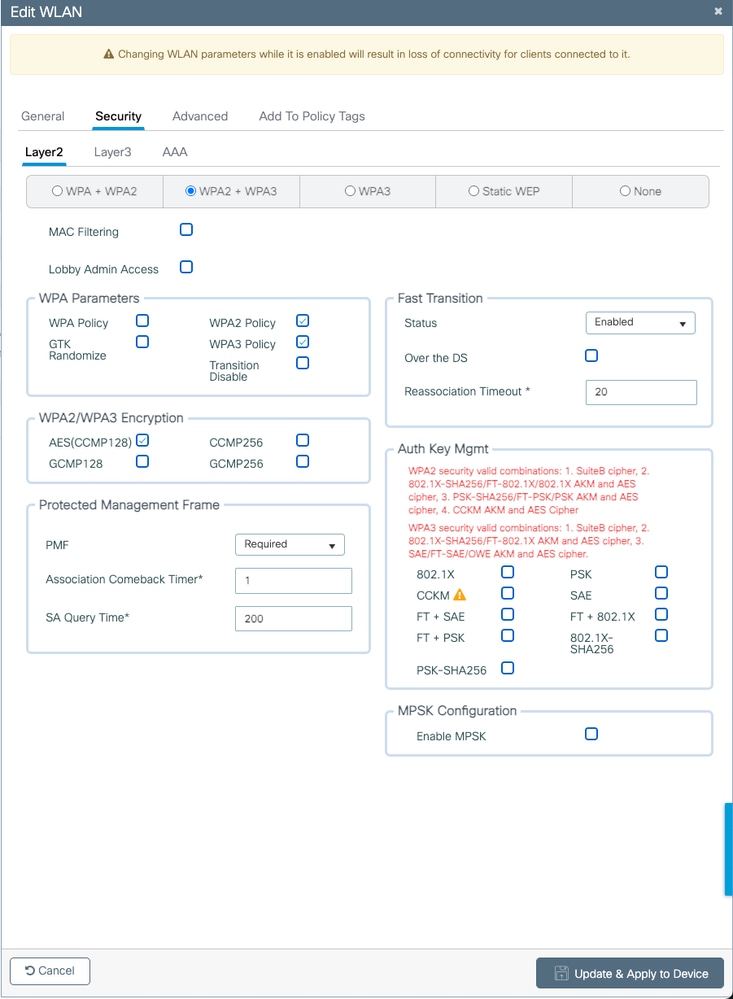

Afbeelding 9 : Foutmelding wanneer we FT in OWE Transition SSID inschakelen
We zijn niet in staat om OWE in deze combinaties toe te laten,
1. 802.1x of FT+802.1x
2. PSK of FT+PSK of PSK-SHA256
3. SAE of FT+SAE
4. 802.1x-SHA256 of FT+802.1x-SHA256
Als u een van deze methoden probeert in te schakelen, krijgt u de foutmelding:

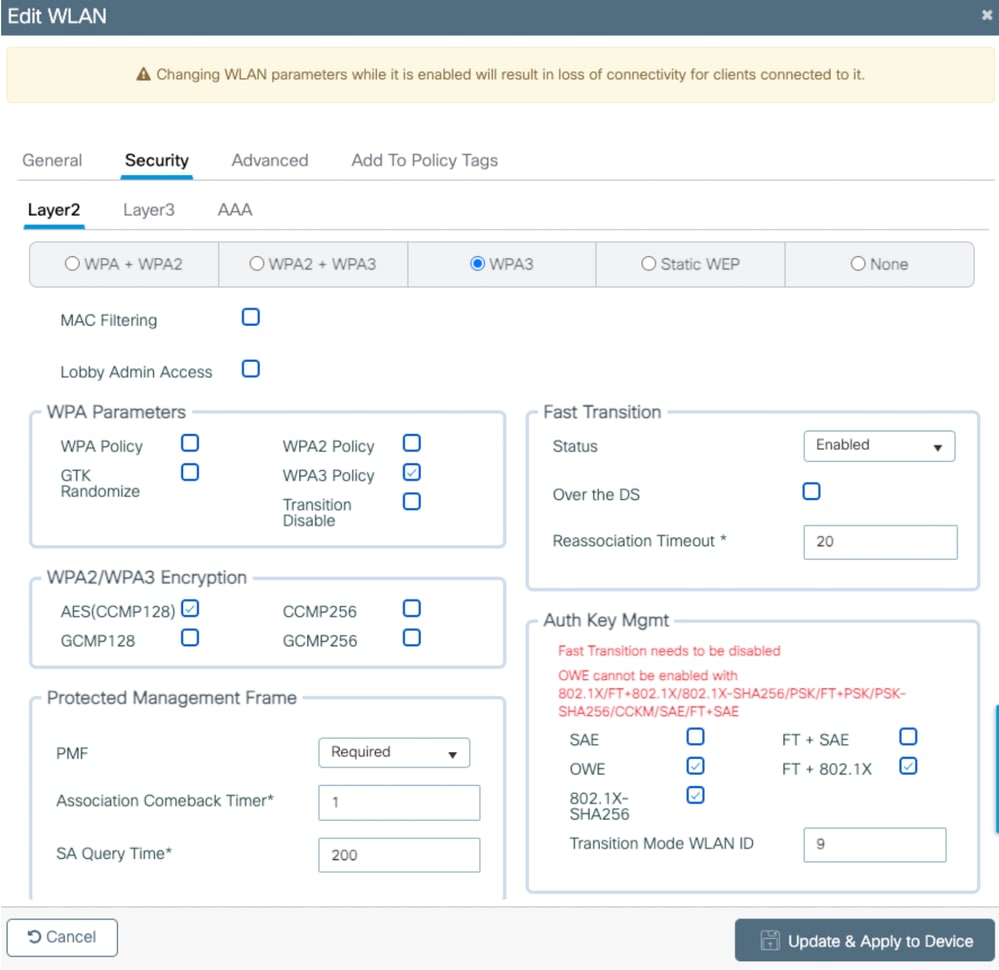

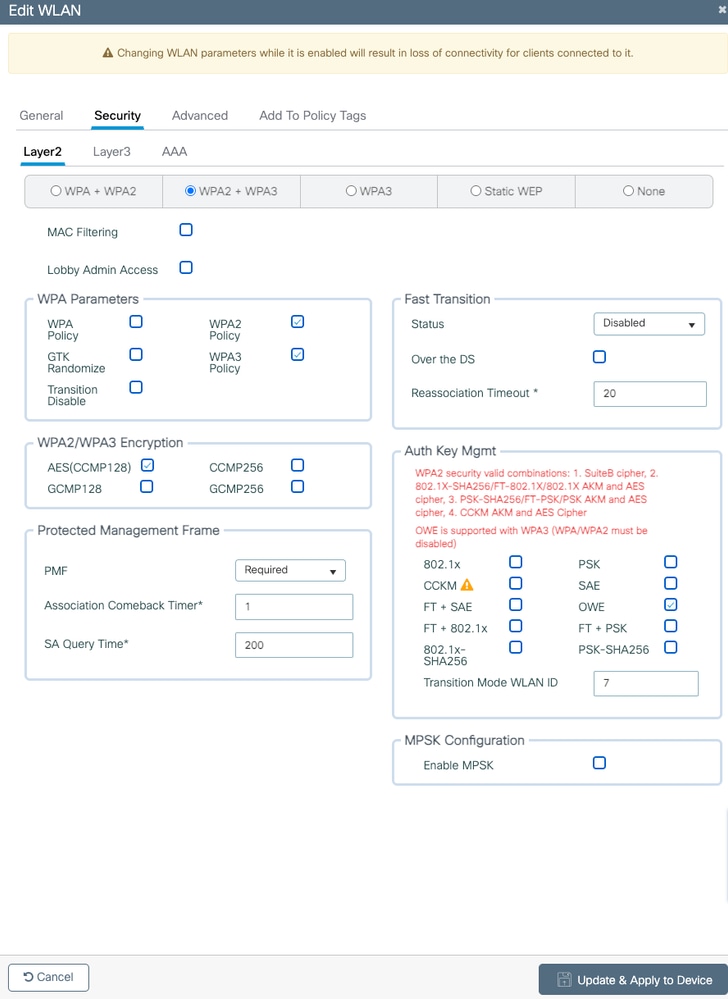

Afbeelding 10: Foutmelding ontvangen terwijl andere verificatiemethoden in OWE SSID zijn ingeschakeld
Afbeelding 11: Foutmelding bij het inschakelen van AKM
Aanmelden bij WLC GUI -> Problemen oplossen -> Radioactive Trace -> Add client wifi MAC-adres -> Klik op dat client checkbox -> Start
Aanmelden bij WLC GUI -> Problemen oplossen -> Packet Capture -> Nieuwe bestandsnaam toevoegen -> De uplink-interface en WMI VLAN/interface kiezen -> Start.
Vanaf clientmachine: Indien mogelijk kunt u een wireshark-toepassing installeren en de pakketopname verzamelen door de WiFi-interface te kiezen.
U kunt het verzamelen door MAC laptop of het configureren van een van de AP in om te snuffelen modus, verwijzen naar deze links,
Van MAC-laptop:
Van Sniffer AP:
Verbind één laptop (wireshark server) met de switch poort en het moet hebben wireshark applicatie geïnstalleerd in het, deze wireshark server moet bereikbaarheid hebben om WLC WMI interface. Moet toestaan het protocol "5555 of 5000 of 5556" in firewall als het aanwezig is tussen uw WLC en wireshark server.
Controleer of er een "gscaler" geïnstalleerd is in die PC waar wireshark geïnstalleerd is, als het is dan alstublieft "uitzetten" en probeer, als het een firewall zoals windows verdediger of iets aanwezig in het is, schakel die uit en probeer PCAP te verzamelen.
Wanneer de client van het ene toegangspunt naar het andere zwerft, moet deze stap worden uitgevoerd.
Voorbeeld:
Als client verbinding maakt met dezelfde AP, dan kunt u dezelfde PMKID zien in zowel Association-request als Association-Response. In reactie van de Vereniging, kunt u geen DH details zien als het dezelfde PMKID gebruikt.
Afbeelding 14: Dezelfde PMKID gebruiken

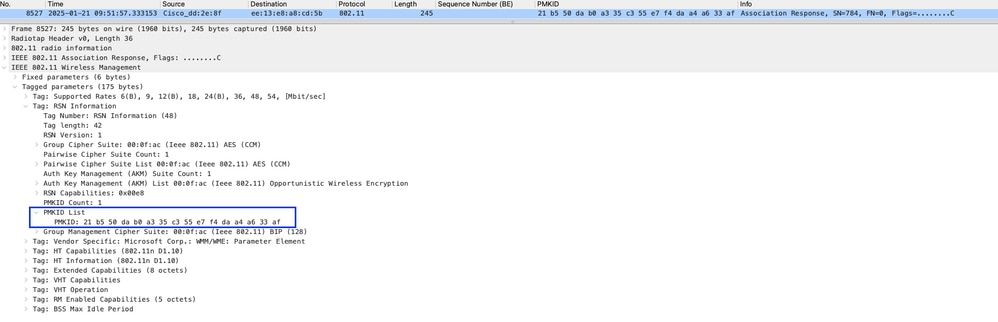

Afbeelding 15: Associatie-respons met dezelfde PMKID
Voor het testen, verwijderde deze client handmatig uit WLC en het werd opnieuw gekoppeld aan dezelfde AP, op dit moment, de client stuurt een dezelfde PMKID maar AP stuurt DH details in associatiereactie.

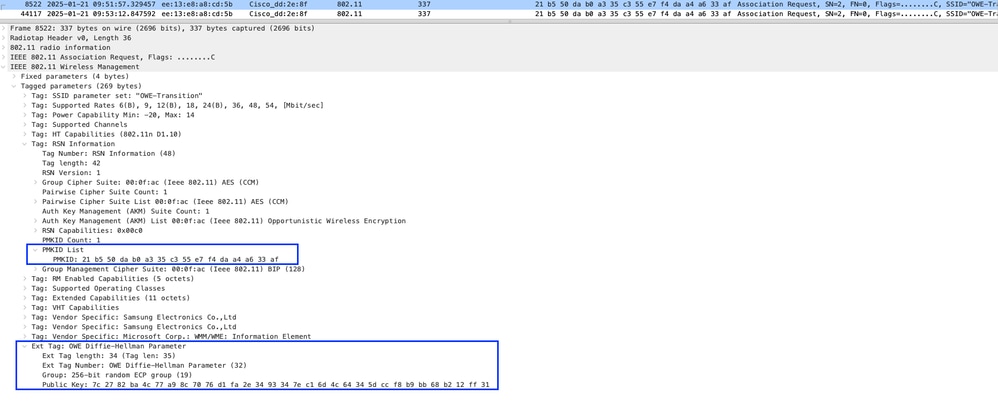

Afbeelding 16: Na het verwijderen, client verzonden dezelfde PMKID met DH details

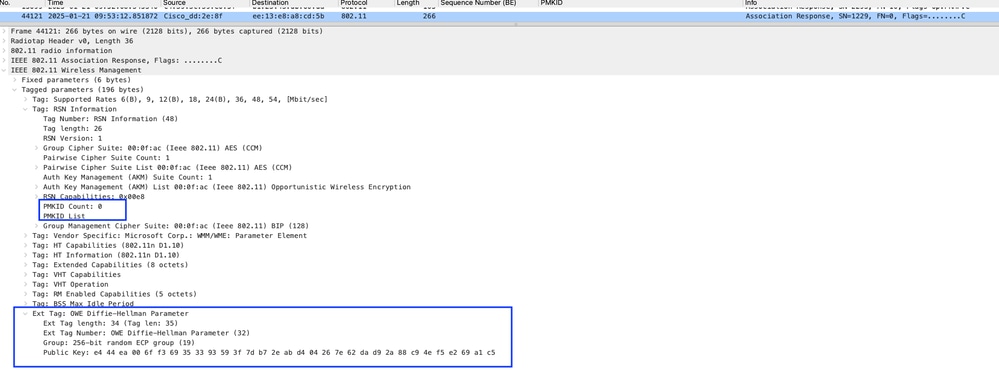

Afbeelding 17: AP gebruikt DH-waarden om zijn nieuwe PMKID te genereren
In dit voorbeeld: Zowel AP als client gebruikt dezelfde PMKID tijdens het 4-way handshake, controleer "M1 en in M2" berichten.Afbeelding 18: AP en client met dezelfde PMKID

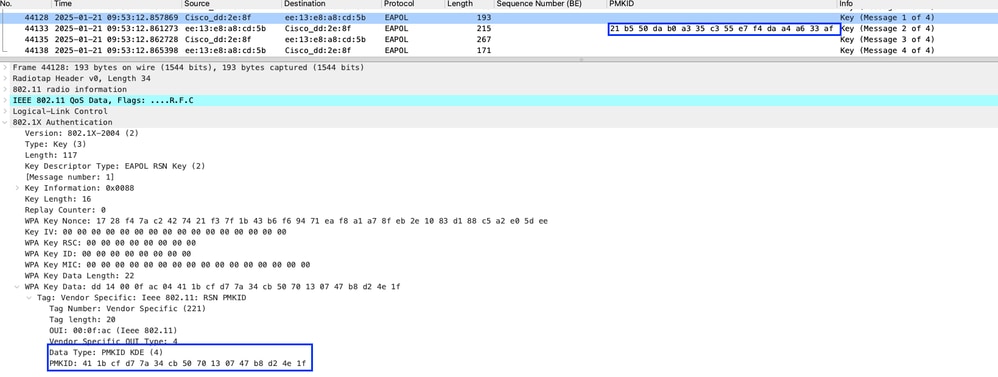

In dit voorbeeld: Cliënt die de zelfde PMKID maar AP gebruiken die verschillende PMKID gebruiken die het produceerde nadat de cliënt werd geschrapt, controleer "M1 en M2"berichten.Afbeelding 19: AP en client met verschillende PMKID
Interne RA-sporen:
In dit voorbeeld: De client zond DH-parameters in associatieverzoek en AP verwerkt dan de PMK gegenereerd.
2025/01/21 15:18:50.157081690 {wncd_x_R0-0}{1}: [dot11-validate] [21675]: (debug): MAC: ee13.e8a8.cd5b In case of DH parameter IE received.
2025/01/21 15:18:50.157082294 {wncd_x_R0-0}{1}: [dot11-validate] [21675]: (debug): MAC: ee13.e8a8.cd5b Dot11 ie process received DH param element.
2025/01/21 15:18:50.157523328 {wncd_x_R0-0}{1}: [dot11-validate] [21675]: (debug): MAC: ee13.e8a8.cd5b OWE: prk:
2025/01/21 15:18:50.157531792 {wncd_x_R0-0}{1}: [dot11-validate] [21675]: (debug): MAC: ee13.e8a8.cd5b OWE: PMK:
2025/01/21 15:18:50.157532236 {wncd_x_R0-0}{1}: [dot11-validate] [21675]: (debug): MAC: ee13.e8a8.cd5b OWE: PMKID:
2025/01/21 15:18:50.157532538 {wncd_x_R0-0}{1}: [dot11-validate] [21675]: (debug): MAC: ee13.e8a8.cd5b Dot11 IE validate DH parameter element.IE ID = 255 , Len = 35
2025/01/21 15:18:50.157841380 {wncd_x_R0-0}{1}: [dot11-frame] [21675]: (debug): MAC: ee13.e8a8.cd5b OWE :DH parameter element encoding sucessful
Hierna heeft dezelfde client die verbinding maakt met dezelfde AP, op dit moment, AP geen nieuwe PMKID gegenereerd,
2025/01/21 15:21:57.391898613 {wncd_x_R0-0}{1}: [dot11-validate] [21675]: (debug): MAC: ee13.e8a8.cd5b In case of DH parameter IE received.
2025/01/21 15:21:57.391903915 {wncd_x_R0-0}{1}: [dot11-validate] [21675]: (debug): MAC: ee13.e8a8.cd5b Dot11 ie process received DH param element.
2025/01/21 15:21:57.391906073 {wncd_x_R0-0}{1}: [dot11-validate] [21675]: (debug): MAC: ee13.e8a8.cd5b Dot11 ie validate DH param element. PMKID found so skipping DH processing.
2025/01/21 15:21:57.391906329 {wncd_x_R0-0}{1}: [dot11-validate] [21675]: (debug): MAC: ee13.e8a8.cd5b Dot11 IE validate DH parameter element.IE ID = 255 , Len = 35
