Gebruik iPerf op Catalyst 9000 Switches om bandbreedtetests uit te voeren

Inleiding

In dit document wordt beschreven hoe u iPerf kunt gebruiken op switches uit de Catalyst 9000-reeks om bandbreedtetests uit te voeren.

Voorwaarden

Vereisten

Cisco raadt kennis van de volgende onderwerpen aan:

• Toepassing Hosting op Catalyst 9000 serie switches
• Linux

Gebruikte componenten

De informatie in dit document is gebaseerd op de volgende software- en hardware-versies:

• C9300
• Cisco IOS® XE 17.3.5
• Cisco IOS® XE 17.6.4

Opmerking: raadpleeg de toepasselijke configuratiehandleiding voor de opdrachten die worden gebruikt om deze functies op andere Cisco-platforms in te schakelen.

De informatie in dit document is gebaseerd op de apparaten in een specifieke laboratoriumomgeving. Alle apparaten die in dit document worden beschreven, hadden een opgeschoonde (standaard)configuratie. Als uw netwerk live is, moet u zorgen dat u de potentiële impact van elke opdracht begrijpt.

Verwante producten

Dit document kan ook worden gebruikt voor de volgende hardware- en softwareversies:

• C9300X
• C9400

Achtergrondinformatie

iPerf3 is een tool voor actieve metingen van de maximaal haalbare bandbreedte op IP-netwerken. iPerf gebruikt de verschillende capaciteiten van TCP en UDP om statistieken over bandbreedte te verstrekken.

Opmerking: Raadpleeg de officiële documentatie van iPerf voor meer informatie over deze tool.

Video

iPERF-installatie

Beperkingen

• Application hosting is niet virtueel routeren en doorsturen (VRF-bewust).
• In releases voorafgaand aan Cisco IOS® XE Amsterdam 17.3.3, vereist het hosten van toepassingen speciale opslagtoewijzingen en is het uitgeschakeld op de bootflash.
• In Cisco IOS® XE Amsterdam 17.3.3 en latere versies is het hosten van toepassingen ingeschakeld op de bootflash, maar worden alleen door Cisco ondertekende toepassingen gehost.
• De USB-stick (Universal Serial Bus) wordt niet ondersteund.
• Cisco Catalyst 9300 Series-Switches ondersteunen alleen Cisco-gecertificeerde USB-poorten op het achterpaneel.
• Cisco Catalyst 9500-High Performance Series-Switches en Cisco Catalyst 9600-serie-Switches ondersteunen geen USB op het voorpaneel voor het hosten van toepassingen.
• Cisco Catalyst 9500 en 9500 High Performance Series-Switches en Cisco Catalyst 9600 Series-Switches ondersteunen geen AppGigabitEthernet-interfaces.
• Cisco Catalyst 9410R-Switches bieden geen ondersteuning voor het hosten van toepassingen in versie voorafgaand aan Cisco IOS® XE Bengaluru 17.5.1.
• Configureer de opdracht Enable op de AppGigabitEthernet-interfaces om het hosten van toepassingen op Cisco Catalyst 9410R-Switches mogelijk te maken.

Installatiestappen

1. Download het nieuwste iPerf-image en controleer of het is opgeslagen op de USB-SSD:

C9300-AC1#dir usbflash1:/
Directory of usbflash1:/

12      -rw-          6043136  Jan 26 2023 21:55:35 +00:00  iPerf.tar

2. Kies een VLAN of configureer een nieuw voor iPerf-connectiviteit:

C9300-AC1(config)#interface vlan 10
C9300-AC1(config-if)#ip add 192.168.10.11 255.255.255.0

3. De AppGigabitEthernet-interface configureren:

C9300-AC1(config)#int Ap1/0/1
C9300-AC1(config-if)#switchport mode trunk

4. iPerf-docker configureren en koppelen aan een VLAN:

C9300-AC1(config)#app-hosting appid iPerf
C9300-AC1(config-app-hosting)#app-vnic AppGigabitEthernet trunk
C9300-AC1(config-config-app-hosting-trunk)#vlan 10 guest-interface 0
C9300-AC1(config-config-app-hosting-vlan-access-ip)#guest-ipaddress 192.168.10.21 netmask 255.255.255.0

5. Configureer als standaardgateway voor de toepassing de IP van de SVI die u hebt gekozen voor iPerf-connectiviteit:

C9300-AC1(config)#app-hosting appid iPerf
C9300-AC1(config-app-hosting)#app-default-gateway 192.168.10.11 guest-int

6. Start de IOX-service en controleer of deze zich in de staat bevindtrunningmet de opdracht show iox-service privileged EXEC:

C9300-AC1(config)#iox
C9300-AC1(config)#do show iox-service

IOx Infrastructure Summary:
---------------------------
IOx service (CAF)              : Running
IOx service (HA)               : Running
IOx service (IOxman)           : Not Ready
IOx service (Sec storage)      : Not Running
Libvirtd 5.5.0                 : Running
Dockerd 18.03.0                : Running
Sync Status                    : Disabled

7. Installeer iPerf-toepassing vanaf SSD en controleer of deze is geïmplementeerd:

C9300-AC1#app-hosting install appid iPerf package usbflash1:iPerf.tar
Installing package 'usbflash1:iPerf.tar' for 'iPerf'. Use 'show app-hosting list' for progress.

C9300-AC1#show app-hosting list
App id                                   State
---------------------------------------------------------
iPerf                                    DEPLOYED

8. Activeer en start de iPerf-toepassing:

C9300-AC1#app-hosting activate appid iPerf
iPerf activated successfully
Current state is: ACTIVATED

C9300-AC1#show app-hosting list
App id                                   State
---------------------------------------------------------
iPerf                                    ACTIVATED

C9300-AC1#app-hosting start appid iPerf
iPerf started successfully
Current state is: RUNNING
C9300-AC1#
C9300-AC1#show app-hosting list
App id                                   State
---------------------------------------------------------
iPerf                                    RUNNING

Opmerking: Als iPerf eenmaal in runningstaat is, wordt het standaard als server uitgevoerd.

Verificatie

Om de toepassingsdetails te verifiëren, kunt u de opdrachtshow app-hosting utilization appid [app-name]privileged EXEC gebruiken:

C9300-AC1#show app-hosting detail appid iPerf
App id                 : iPerf
Owner                  : iox
State                  : RUNNING
Application
  Type                 : docker
  Name                 : mlabbe/iperf3
  Version              : latest
  Description          :
  Author               :
  Path                 : usbflash1:iPerf.tar
  URL Path             :
Activated profile name : default

Resource reservation
  Memory               : 409 MB
  Disk                 : 10 MB
  CPU                  : 1480 units
  CPU-percent          : 20 %
  VCPU                 : 1

Platform resource profiles
  Profile Name                  CPU(unit)  Memory(MB)  Disk(MB)
  --------------------------------------------------------------

Attached devices
  Type              Name               Alias
  ---------------------------------------------
  serial/shell     iox_console_shell   serial0
  serial/aux       iox_console_aux     serial1
  serial/syslog    iox_syslog          serial2
  serial/trace     iox_trace           serial3

Network interfaces
   ---------------------------------------
eth0:
   MAC address         : 52:54:dd:d2:df:af
   IPv4 address        : 192.168.10.21
   IPv6 address        : ::
   Network name        : mgmt-bridge-v10


Docker
------
Run-time information
  Command              :
  Entry-point          : iperf3 -s
  Run options in use   :
  Package run options  :
Application health information
  Status               : 0
  Last probe error     :
  Last probe output    :

Om het gebruik van de toepassing te controleren, kunt u de opdrachtshow app-hosting utilization appid [app-name]privileged EXEC gebruiken:

C9300-AC1# show app-hosting utilization appid iPerf
Application: iPerf
CPU Utilization:
  CPU Allocation: 1480 units
  CPU Used:       0.00 %
  CPU Cores:
Memory Utilization:
  Memory Allocation: 409 MB
  Memory Used:       1064 KB
Disk Utilization:
  Disk Allocation: 10 MB
  Disk Used:       0.00 MB

Om details in de toepassingscontainer te verifiëren, kunt u de opdrachtapp-hosting connect appid [app-name] sessionprivileged EXEC gebruiken:

C9300-AC1#app-hosting connect appid iPerf session
/ $
/ $ #Verify IP address assigned
/ $
/ $ ifconfig
eth0
          inet addr:192.168.10.21  Bcast:0.0.0.0  Mask:255.255.255.0

/ $
/ $ #Verify iPerf is running as server
/ $
/ $ ps
PID   USER     TIME  COMMAND
    1 iperf     0:00 iperf3 -s
  390 iperf     0:00 /bin/sh
  398 iperf     0:00 ps
/ $

Bandbreedtetests

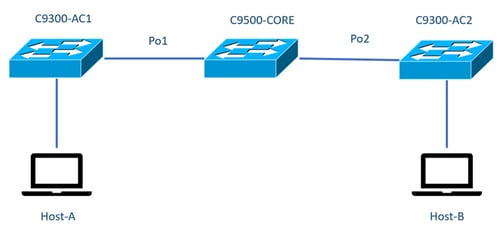

Netwerkdiagram

De methoden voor het uitvoeren van bandbreedtetests die in dit document worden uitgelegd, zijn gebaseerd op het onderstaande netwerkdiagram:

Opmerking: configuratievoorbeelden uit sectie iPerf-installatie zijn afkomstig uit dezelfde laboratoriumomgeving.

Toewijzing van IP-adressen voor apparaten hierboven:

Opmerking: alle apparaten die in deze voorbeelden worden gebruikt, bevinden zich in hetzelfde VLAN-domein, VLAN 10.

Methode 1: Switch als klant

In dit voorbeeld wordt de bandbreedte van C9300-AC1 naar C9300-AC2 gemeten. C9300-AC1 is de klant.

1. Voer de opdracht uitapp-hosting connect appid iPerf sessionom de prompt van de toepassingscontainer in te voeren:

C9300-AC1#app-hosting connect appid iPerf session
/ $

2. Zodra u in de prompt van de toepassingscontainer bent, gebruikt u de opdracht iperf3 -c om de bandbreedtetest te starten:

/ $ iperf3 -c 192.168.10.22
Connecting to host 192.168.10.22, port 5201
[  5] local 192.168.10.21 port 34906 connected to 192.168.10.22 port 5201
[ ID] Interval           Transfer     Bitrate         Retr  Cwnd
[  5]   0.00-1.00   sec   114 MBytes   955 Mbits/sec    2    833 KBytes
[  5]   1.00-2.00   sec   113 MBytes   947 Mbits/sec    3    923 KBytes
[  5]   2.00-3.00   sec   111 MBytes   934 Mbits/sec   77    974 KBytes
[  5]   3.00-4.00   sec   113 MBytes   945 Mbits/sec    1   1.03 MBytes
[  5]   4.00-5.00   sec   112 MBytes   940 Mbits/sec  109   1.08 MBytes
[  5]   5.00-6.00   sec   111 MBytes   931 Mbits/sec  395    820 KBytes
[  5]   6.00-7.00   sec   111 MBytes   933 Mbits/sec  198    882 KBytes
[  5]   7.00-8.00   sec   112 MBytes   944 Mbits/sec    2    970 KBytes
[  5]   8.00-9.00   sec   111 MBytes   933 Mbits/sec    9   1.02 MBytes
[  5]   9.00-10.00  sec   111 MBytes   933 Mbits/sec  524   1.04 MBytes
- - - - - - - - - - - - - - - - - - - - - - - - -
[ ID] Interval           Transfer     Bitrate         Retr
[  5]   0.00-10.00  sec  1.09 GBytes   940 Mbits/sec  1320             sender
[  5]   0.00-10.01  sec  1.09 GBytes   937 Mbits/sec                  receiver

iperf Done.
/ $

3. Typ na afloop van de test om terugexitte keren naar switch CLI.

Opmerking: Aangezien iPerf standaard als server wordt uitgevoerd, is er geen verdere opdracht nodig aan de serverzijde.

Methode 2: PC als client

In dit voorbeeld wordt de bandbreedte van Host-A naar C9300-AC2 (iPerf-server) gemeten.

1. Zorg ervoor dat u iPerf hebt gedownload op uw pc.
2. Zodra u iPerf op uw pc hebt opgeslagen, navigeert u naar iperf3.exe vanaf de opdrachtprompt:

C:\Users\user\Downloads\iperf-3.1.3-win64\iperf-3.1.3-win64>iperf3.exe

3. Vanaf uw PC gebruik -c optie. Dit geeft aan dat de pc de client is:

C:\Users\user\Downloads\iperf-3.1.3-win64\iperf-3.1.3-win64>iperf3.exe -c 192.168.10.22
Connecting to host 192.168.10.22, port 5201
[  4] local 192.168.10.2 port 56009 connected to 192.168.10.22 port 5201
[ ID] Interval           Transfer     Bandwidth
[  4]   0.00-1.00   sec   109 MBytes   916 Mbits/sec
[  4]   1.00-2.00   sec  0.00 Bytes  0.00 bits/sec
[  4]   2.00-3.00   sec  0.00 Bytes  0.00 bits/sec
[  4]   3.00-4.00   sec  93.6 MBytes   786 Mbits/sec
[  4]   4.00-5.00   sec  15.1 MBytes   127 Mbits/sec
[  4]   5.00-6.02   sec  0.00 Bytes  0.00 bits/sec
[  4]   6.02-7.00   sec  78.2 MBytes   666 Mbits/sec
[  4]   7.00-8.00   sec  42.9 MBytes   360 Mbits/sec
[  4]   8.00-9.00   sec  0.00 Bytes  0.00 bits/sec
[  4]   9.00-10.00  sec  49.4 MBytes   414 Mbits/sec
- - - - - - - - - - - - - - - - - - - - - - - - -
[ ID] Interval           Transfer     Bandwidth
[  4]   0.00-10.00  sec   388 MBytes   326 Mbits/sec              sender
[  4]   0.00-10.00  sec   388 MBytes   326 Mbits/sec              receiver

iperf Done.

Tip: voor de traditionele methode moet u twee pc's gebruiken, één als server en één als client. Voor de pc die als server fungeert, gebruikt u de opdrachtiperf3.exe -s.
