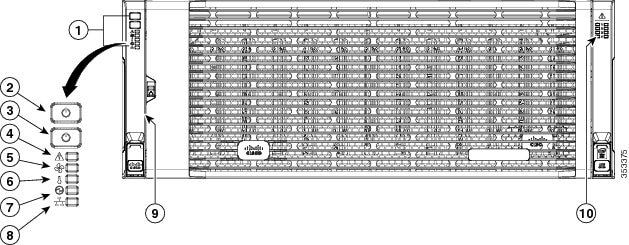

図 1-1 に、システムの前面パネルの機構を示します。システムは、取り外し可能なリムーバブル前面ベゼルが取り付けられた状態で表示されます。
LED の状態の説明については、「ステータス LED およびボタン」 を参照してください。
|
|
||
|
|
||
|
|
||
|
|
||
|
|

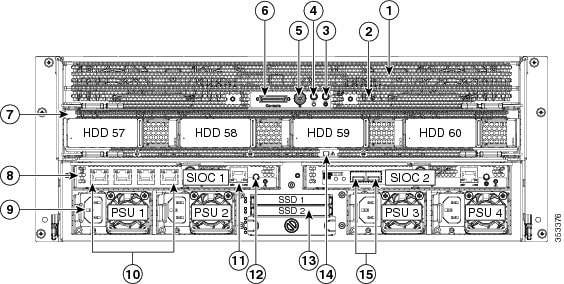

図 1-2 に、システムの背面パネルの機構を示します。
LED の状態の説明については、「ステータス LED およびボタン」 を参照してください。
|
|
||
|
|
オプション:1 GB BASE-T イーサネット ポート、RJ-45(クアッド ポート アダプタ カードを含む各 SIOC に 4 つ) |
|
|
|
||
|
|
||
|
|
||
|
|
||
|
|
||
|
システムの I/O コントローラ(SIOC)、1 つ~ 2 つ。ポート タイプは、取り付けられているアダプタ カードのタイプによって異なります。 |
ここでは、主要シャーシ内で交換可能なコンポーネントの位置を示します。背面パネルからアクセスできるコンポーネントもあれば、上部カバーを開けてアクセスできるコンポーネントもあります。

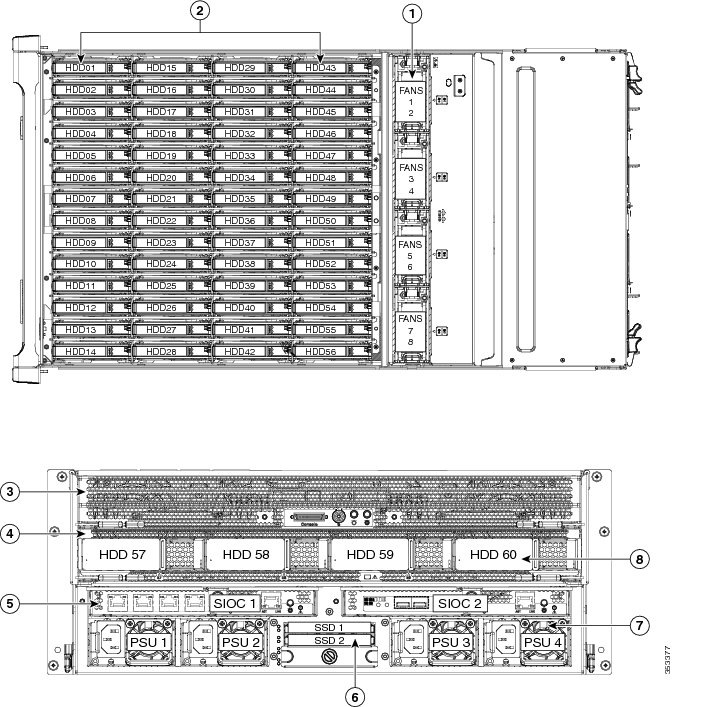

図 1-3 のシステム上面図は、上部カバーを開けた状態を示します。
図 1-3 主要シャーシ内で交換可能なコンポーネント(上面図と背面図)
|
|
システムの I/O コントローラ(SIOC)(1 つまたは 2 つ) 「システムの I/O コントローラ内のコンポーネント」も参照してください。 |
|
|
|
||
|
「サーバ ノード内のコンポーネント」も参照してください。 |
|
|
|
|

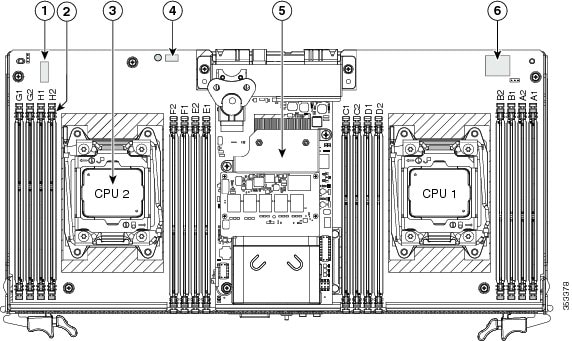

ここでは、シャーシの背面からアクセス可能な、サーバ ノード内にある交換可能なコンポーネントの位置を示します。以下の図は、システムからサーバ ノードを取り外し、サーバ ノードのカバーを取り外した状態を示します。
|
|
||
|
|
接続された SuperCap の電源モジュール(バックアップ)を搭載した Cisco モジュラ RAID コントローラ カード |
|
|
|

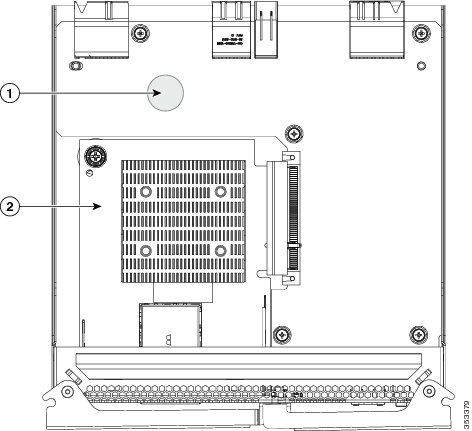

ここでは、シャーシの背面からアクセス可能な、システムの I/O コントローラ内にある交換可能なコンポーネントの位置を示します。以下の図は、モジュールのカバーを取り外した状態を示します。
図 1-5 システムの I/O コントローラ内で交換可能なコンポーネント
|
|
表 1-1 にシステムの機能を示します。
•内部でアクセス可能な 3.5 インチ ドライブ(最大 56 個) •背面パネルからアクセス可能な、オプションのドライブ拡張モジュール内の 3.5 インチ ドライブ(最大 4 個) •背面パネルからアクセス可能な、2.5 インチ ソリッド ステート ドライブ(最大 2 個) すべてのドライブはホットスワップ可能1です。 |
|
サーバ ノード内で 1 GB または 4 GB のキャッシュを持つ RAID コントローラ用に、1 つの専用メザニン形式のソケットがあります。 サポートされている RAID コントローラ オプションの一覧については、「RAID コントローラに関する考慮事項」を参照してください。 |
|
オプションの supercap の電源モジュール(SCPM)は、サーバ ノード内にある RAID コントローラ カードにマウントされます。 |
|
システムには、システム I/O コントローラ(SIOC)を 1 つまたは 2 つ搭載できます。これらはそれぞれ、背面パネル接続を提供します。どのアダプタ カードを SIOC に取り付けるかによって、ポートは異なります。 •クアッド ポート 1 GB RJ-45 アダプタ カードが SIOC 内にある場合: –1 Gb BASE-T イーサネット ポート(RJ-45)X 4 •デュアルポート 10 GB SFP+ アダプタ カードが SIOC 内にある場合: サーバ ノードには背面パネル KVM コネクタも 1 個あり、USB 2 個、VGA 1 個、シリアル コネクタ 1 個を装備した KVM ケーブルで使用できます。 |
|
前面から背面に冷却を引き出す 4 つの内蔵ファン モジュール、ホットスワップ可能。各ファン モジュールには 2 つのファンが内蔵されています。 |
|
Cisco Integrated Management Controller(Cisco IMC)ファームウェア。 Cisco NIC モードの設定に応じて、Cisco IMC へのアクセスは、 専用管理ポート、1 Gb LOM ポート、または 10 GB LOM ポートのいずれかを使用して行います。 |
