この章では、サーバの設置方法について説明します。この章の内容は次のとおりです。
•「システム BIOS および Cisco IMC ファームウェア」
(注) サーバの設置、操作、または保守を行う前に、『Regulatory Compliance and Safety Information for Cisco UCS C-Series Servers』を参照して重要な安全情報を確認してください。
警告 安全上の重要事項
「危険」の意味です。人身事故を予防するための注意事項が記述されています。機器の取り扱い作業を行うときは、電気回路の危険性に注意し、一般的な事故防止対策に留意してください。警告の各国語版は、各注意事項の番号を基に、装置に付属の「Translated Safety Warnings」を参照してください。
ステートメント 1071
(注) シャーシは厳密に検査したうえで出荷されています。輸送中の破損や内容品の不足がある場合には、ただちにカスタマー サービス担当者に連絡してください。
ステップ 1 段ボール箱からシステムを取り出します。梱包材はすべて保管しておいてください。
ステップ 2 カスタマー サービス担当者から提供された機器リストと梱包品の内容を照合します。すべての品目が揃っていることを確認してください。
ステップ 3 破損の有無を調べ、内容品の間違いや破損がある場合には、カスタマー サービス担当者に連絡してください。次の情報を用意しておきます。
ここでは、サーバの設置準備について説明します。この項の内容は次のとおりです。
警告 システムの過熱を防ぐため、最大推奨周囲温度の 35° C (95° F) を超えるエリアで操作しないでください。
ステートメント 1047
警告 いつでも装置の電源を切断できるように、プラグおよびソケットにすぐ手が届く状態にしておいてください。
ステートメント 1019
警告 この製品は、設置する建物にショート(過電流)保護機構が備わっていることを前提に設計されています。この保護装置の定格が 250 V、15 A 以下であることを確認します。
ステートメント 1005
警告 装置は地域および国の電気規則に従って設置する必要があります。
ステートメント 1074
•サーバを設置する前に、設置場所の構成を計画し、設置環境を整えます。設置場所を計画する際に推奨される作業については、『 Cisco UCS Site Preparation Guide 』を参照してください。
•サーバの周囲に、保守作業および適切な通気のための十分なスペースがあることを確認します。サーバ内では前面から背面へ空気が流れます。
•空調が、「サーバの仕様」に記載された温度要件に適合していることを確認します。
•キャビネットまたはラックが、「ラックに関する要件」に記載された要件に適合していることを確認します。
•設置場所の電源が、「サーバの仕様」に記載された電源要件に適合していることを確認します。使用可能な場合は、電源障害に備えて無停電電源装置(UPS)を使用してください。
ここでは、標準的なオープン ラックに関する要件を示します。この要件は、周囲温度が41°F ~ 95°F(5°C ~ 35°C)の範囲にあることを前提とします。
•標準 19 インチ(48.3 cm)幅 4 支柱 EIA ラック、ANSI/EIA-310-D-1992 のセクション 1 に準拠した英国ユニバーサル ピッチに適合するマウント支柱付き。
•付属のスライド レールを使用する場合、ラック支柱の穴は、0.38 インチ(9.6 mm)の正方形、0.28 インチ(7.1 mm)の丸形、#12-24 UNC、または #10-32 UNC になります。
このサーバ用にシスコから提供されるスライド レールの場合、設置先のラックに 0.38 インチ(9.6 mm)の正方形、0.28 インチ(7.1 mm)の丸形、または #12-24 UNC のネジ穴があれば、設置用の工具は必要ありません。
•「ケーブル マネジメント アーム(省略可能)の取り付けを逆にする」
警告 ラックへのユニットの設置や、ラック内のユニットの保守作業を行う場合は、負傷事故を防ぐため、システムが安定した状態で置かれていることを十分に確認してください。次のガイドラインは、安全に作業を行ってもらうために用意してあります。この装置は、ラックに 1 つだけの場合は、一番下に搭載するようにしてください。
ラックに複数の装置を設置する場合は、最も重い装置を一番下に設置して、下から順番に取り付けます。ラックにスタビライザが付いている場合は、スタビライザを取り付けてから、ラックに装置を設置したり、ラック内の装置を保守したりしてください。ステートメント 1006

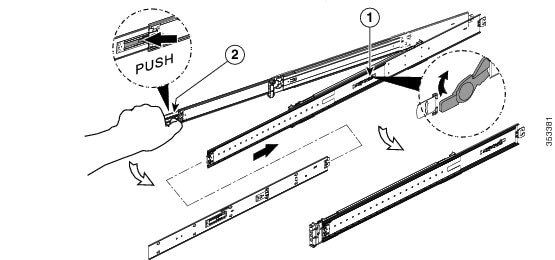

ステップ 1 スライド レール アセンブリの内側レールを取り外します(図 2-1 を参照)。
a. レールのリリース ラッチの後部を押し下げ、内側レールを止まるところまで引き出します。
b. 内側レールのリリース クリップを押し下げたまま、レール アセンブリから内側レールを引き出します。
|
|

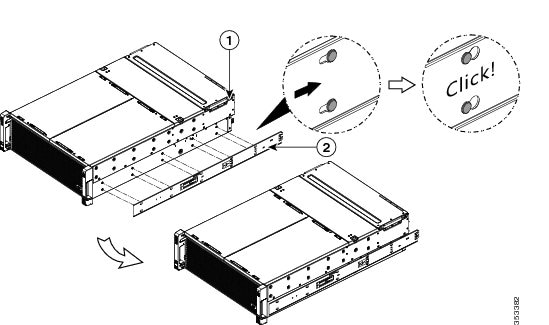

ステップ 2 サーバの側面に内側レールを取り付けます(図 2-2 参照)。
a. レール内の 10 個の鍵付きスロットがサーバの側面にある 10 個のペグと整列するように、サーバの片側に内側レールの位置を合わせます。
b. 鍵付きのスロットをペグ上に設定し、レールを後方にスライドしてペグ上の所定の位置に固定します。
|
|

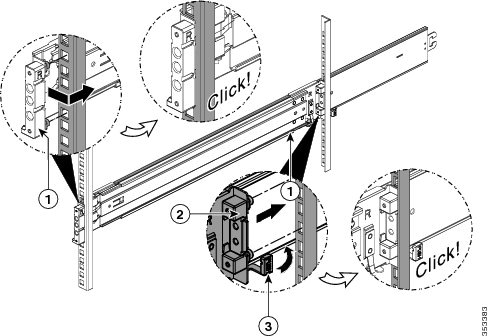

ステップ 3 スライド レールをラックに取り付けます(図 2-3 を参照)。
a. 片側のスライド レール部品の前端を、使用する前面ラック支柱の穴の位置に合わせます。
スライド レールの前部が ラック支柱の外側を回り込むように配置され、取り付けペグが外側の前部からラック支柱の穴に入ります。
b. カチッと音がしてロックされるまで、ラック支柱の穴に前側の取り付けペグを押し込みます。
c. 背面ラック支柱が完全に水平になるようにスライド レールの長さを調整します。
d. 背面ペグのスプリング ラッチを外し、背面の取り付けペグを背面ラック支柱の穴に押し込みます。
背面取り付けペグを、ラック支柱の内側から背面ラック支柱の穴に入れます。
e. 背面ペグのスプリング ラッチを外し、背面ペグを所定の位置に固定します。
f. 2 つ目のスライド レール部品を、ラックの反対側に取り付けます。2 つのスライド レール アセンブリが互いに同じ高さで、前後が水平であることを確認します。
|
|
||
|
|

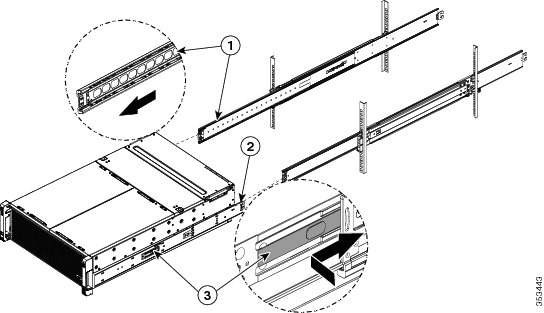

ステップ 4 所定の位置に収まって留まるまで、各アセンブリの中間スライド レールをラック前方へ引き出します(図 2-4 を参照)。
ステップ 5 内側レールを取り付けたサーバを中間レール内に差し込みます。
a. サーバ スライドに接続する内側レールの後部を、ラック上の空の中間レールの前部に合わせます。
b. 内部の停止位置に収まるまで、サーバを中間レールに押し込みます。
c. 各内側レールのリリース クリップを内側に押し下げ、前面スラム ラッチがラック支柱とかみ合うまで、サーバをラック内に押し込み続けます(図 2-4 を参照)。
|
|
||
|
|
ステップ 6 (任意)スライド レールに付属の 2 本のネジを使用して、サーバをしっかりとラック内に固定します。たとえば、サーバを設置したラックを移動する場合に、これらのネジを取り付けます。
サーバをスライド レールに完全に押し込んだ状態で、サーバ前面のヒンジ付きスラム ラッチのレバーを開き、レバーの下にある穴からネジを挿入します。ネジがラック支柱のレールの静止部分に挿入され、サーバが引き抜かれるのを防ぎます。反対のスラム ラッチについても行ってください。
(注) CMA は左右逆に取り付けることができます。CMA を逆に取り付けるには、取り付ける前に「ケーブル マネジメント アーム(省略可能)の取り付けを逆にする」 を参照してください。
ステップ 1 サーバをラックに完全に押し込んだ状態で、サーバから最も離れた CMA アームの CMA タブを、ラック支柱に装着された固定スライド レールの終端にスライドさせます(図 2-5 を参照)。カチッと音がしてロックされるまで、タブをレールの終端にスライドさせます。
ステップ 2 サーバに最も近い CMA タブを、サーバに装着された内側レールの終端にスライドさせます(図 2-5 を参照)。カチッと音がしてロックされるまで、タブをレールの終端にスライドさせます。
ステップ 3 ラックの幅に一致するまで、CMA アセンブリの反対側の終端にある幅調整スライダを引き出します(図 2-5 を参照)。
ステップ 4 幅調整スライダの終端にある CMA タブを、ラック支柱に装着された固定スライド レールの終端にスライドさせます(図 2-5 を参照)。カチッと音がしてロックされるまで、レールの端の上でタブをスライドします。
ステップ 5 各プラスチック製ケーブル ガイドの上部でヒンジ付きフラップを開き、必要に応じてケーブル ガイドを通してケーブルを配線します。

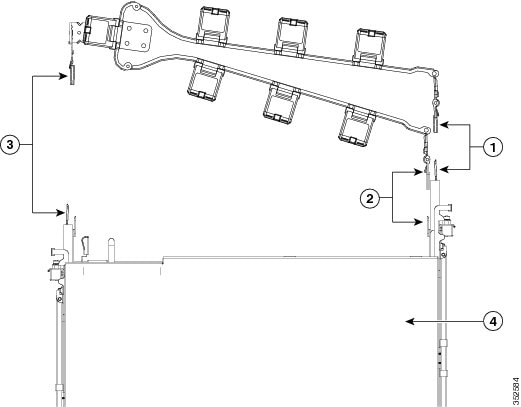

図 2-5 スライド レールの背面へのケーブル マネジメント アームの装着
|
|
||
|
|
ステップ 1 CMA アセンブリ全体を 180 度回転させます。プラスチック製ケーブル ガイドは、上を向いたままにしておく必要があります。
ステップ 2 サーバの背面を向くように、各 CMA アームの終端でタブを反転させます。
ステップ 3 幅調整スライダの終端にあるタブを回転させます。タブの外側の金属ボタンを長押しし、サーバの背面を向くようにタブを 180 度回転させます。
|
|
ここでは、サーバを スタンドアロン モードで 使用する場合のシステムの電源投入方法、IP アドレスの割り当て方法、サーバ管理への接続方法について説明します。
専用モードで Cisco IMC にアクセスするには、システムの I/O コントローラ(SIOC)の専用の管理ポートが使用されます。NIC 冗長化と IP 設定を選択する必要があります。Cisco IMC へのアクセスに別のポートを使用する場合は、次の手順のステップ 1 の説明に従って、サーバに接続して NIC モードを変更できます。
システムに接続して初期設定を行うには、次の 2 つの方法があります。
•ローカル設定:キーボードとモニタをシステムに接続して設定を行う場合は、この手順を使用します。この手順では、KVM ケーブル(Cisco PID N20-BKVM)が必要です。「ローカル接続手順」を参照してください。
•リモート設定:専用管理 LAN 経由で設定を行う場合は、この手順を使用します。「リモート接続手順」を参照してください。
(注) システムをリモートで設定するには、システムと同じネットワーク上に DHCP サーバが存在する必要があります。このサーバ ノードの MAC アドレスの範囲を、DHCP サーバにあらかじめ設定しておく必要があります。MAC アドレスはサーバ ノード背面のラベルに印字されています。このサーバ ノードでは、Cisco IMC に 6 つの MAC アドレスの範囲が割り当てられています。ラベルに印字されている MAC アドレスは、6 つの連続 MAC アドレスのうち最初のものです。
ステップ 1 電源コードをサーバの各電源装置に接続し、次に、接地された AC 電源コンセントに各コードを接続します。電源仕様については、「電力仕様」 を参照してください。
最初のブート中、サーバがスタンバイ電源でブートするまでに約 2 分かかります。
システムの電源ステータスは、前面パネルのシステムの電源ステータス LED で確認できます(図 1-1 を参照)。LED がオレンジの場合、サーバはスタンバイ電源モードです。
ステップ 2 システムの背面にあるサーバ ノードの KVM コネクタに KVM ケーブル(Cisco PID N20-BKVM)を接続します(コネクタの位置については、図 1-2 を参照)。
ステップ 3 USB キーボードと VGA モニタを KVM ケーブルに接続します。
ステップ 4 Cisco IMC 設定ユーティリティを開きます。
a. 前面パネルの電源ボタンを 4 秒間長押しして、サーバを起動します。
b. ブートアップ時に、Cisco IMC 設定ユーティリティを開くよう求められたら F8 を押します。
このユーティリティには 2 つのウィンドウがあり、F1 または F2 を押すことで切り替えることができます。
ステップ 5 「Cisco IMC 設定ユーティリティのセットアップ」に進みます。
ステップ 1 電源コードをサーバの各電源装置に接続し、次に、接地された AC 電源コンセントに各コードを接続します。電源仕様については、「電力仕様」を参照してください。
最初のブート中、サーバがスタンバイ電源でブートするまでに約 2 分かかります。
システムの電源ステータスは、前面パネルのシステムの電源ステータス LED で確認できます(図 1-1 を参照)。LED がオレンジの場合、サーバはスタンバイ電源モードです。
ステップ 2 システムの I/O コントローラ(SIOC)1 専用管理ポートに、管理イーサネット ケーブルを差し込みます。SIOC 1 は、サーバ背面の左側にあります(図 1-2 を参照)。
(注) SIOC が 2 つある場合でも、管理ポート接続には常に SIOC 1 を使用します。
ステップ 3 事前設定された DHCP サーバで、サーバ ノードに IP アドレスを割り当てられるようにします。
ステップ 4 割り当てられた IP アドレスを使用して、サーバ ノードの Cisco IMC にアクセスし、ログインします。IP アドレスを特定するには、DHCP サーバの管理者に相談してください。
(注) サーバのデフォルトのユーザ名は admin、 デフォルト パスワードは password です。
ステップ 5 Cisco IMC の [Server Summary] ページで、[Launch KVM Console] をクリックします。別の KVM コンソール ウィンドウが開きます。
ステップ 6 Cisco IMC の [Summary] ページで、[Power Cycle Server] をクリックします。システムがリブートします。
(注) 次のキーボード操作を有効にするには、KVM コンソール ウィンドウがアクティブ ウィンドウである必要があります。
ステップ 8 プロンプトが表示されたら、 F8 を押して、Cisco IMC 設定ユーティリティを起動します。このユーティリティは、KVM コンソール ウィンドウで開きます。
このユーティリティには 2 つのウィンドウがあり、F1 または F2 を押すことで切り替えることができます。
ステップ 9 「Cisco IMC 設定ユーティリティのセットアップ」に進みます。
システムに接続して Cisco IMC 設定ユーティリティを開いた後に、次の手順を実行します。
ステップ 1 NIC モードと NIC 冗長性を設定します。
a. サーバ管理用の Cisco IMC へのアクセスに使用するために選択したポートに応じて NIC モードを設定します(ポートの識別については、図 1-2 を参照してください)。
•専用:これはデフォルトの NIC モードです。SIOC の専用の管理ポートが、Cisco IMC にアクセスするために使用されます。NIC 冗長化と IP 設定を選択する必要があります。
•Cisco Card:インストールされたネットワーク アダプタ カードのポートが、Cisco IMC にアクセスするために使用されます。NIC 冗長化と IP 設定を選択する必要があります。
•SIOC スロット:スロット 1 として設定され、変更できません。
b. 必要に応じて NIC 冗長化を変更するには、このユーティリティを使用します。このサーバでは、次の 3 つの NIC 冗長化設定を行うことができます。
–[None]:イーサネット ポートは個別に動作し、問題が発生した場合にフェールオーバーを行いません。この設定は、 専用 NIC モードでのみ使用できます。
–[Active-standby]:アクティブなイーサネット ポートに障害が発生した場合、スタンバイ ポートにトラフィックがフェールオーバーします。
–[Active-active]:すべてのイーサネット ポートが同時に使用されます。この設定は Cisco Card NIC モードでのみ使用できます。
ステップ 2 ダイナミック ネットワーク設定用に DHCP をイネーブルにするか、スタティック ネットワーク設定を開始するかを選択します。
(注) DHCP をイネーブルにするには、DHCP サーバにこのサーバの MAC アドレスの範囲をあらかじめ設定しておく必要があります。MAC アドレスはサーバ背面のラベルに印字されています。このサーバでは、Cisco IMC に 6 つの MAC アドレスが割り当てられています。ラベルに印字されている MAC アドレスは、6 つの連続 MAC アドレスのうち最初のものです。
スタティック IPv4 および IPv6 設定には次が含まれます。
IPv6 の場合、ゲートウェイがわからない場合は、 :: (コロン 2 つ)を入力して none のままに設定することができます。
IPv6 の場合、 :: (コロン 2 つ)を入力してこれを none のままに設定することができます。
ステップ 3 任意:このユーティリティを使用して、VLAN 設定を行います。
ステップ 4 F1 を押して 2 番目の設定ウィンドウに移動したら、次のステップに
進みます。
2 番目のウィンドウで F2 を押すと、最初のウィンドウに戻ることができます。
ステップ 6 任意:ダイナミック DNS をイネーブルにし、ダイナミック DNS(DDNS)ドメインを設定します。
ステップ 7 任意:[Factory Default] チェックボックスを選択した場合、サーバは出荷時の初期状態にリセットされます。
ステップ 8 任意:デフォルトのユーザ パスワードを設定します。
ステップ 9 任意:ポート プロファイルとポート名をリセットします。
ステップ 10 設定を更新するには、 F5 を押します。次の手順でサーバをリブートする前は、新しい設定が表示されメッセージ「
Network settings configured
」が表示されるまでに約 45 秒かかる場合があります。
ステップ 11 F10 を押して設定を保存し、サーバを再起動します。
(注) DHCP のイネーブル化を選択した場合、動的に割り当てられた IP アドレスと MAC アドレスがブートアップ時にコンソール画面に表示されます。
ブラウザと Cisco IMC の IP アドレスを使用して、Cisco IMC 管理インターフェイスに接続します。IP アドレスは、行った設定に基づいています(スタティック アドレスまたは DHCP サーバによって割り当てられたアドレス)。
(注) サーバのデフォルトのユーザ名は admin、 デフォルト パスワードは password です。
サーバを管理するには、これらのインターフェイスの使用手順について『 Cisco UCS C-Series Rack-Mount Server Configuration Guide 』または『 Cisco UCS C-Series Rack-Mount Server CLI Configuration Guide』を参照してください。これらのマニュアルへのリンクは、次の URL の C シリーズ マニュアル ロードマップ内にあります。
このサーバには、次のような選択可能な NIC モード設定があります。
•専用:システムの I/O コントローラ(SIOC)の専用の管理ポートが、Cisco IMC にアクセスするために使用されます。NIC 冗長化と IP 設定を選択する必要があります。これは、出荷時のデフォルト設定です。
•Cisco Card:インストールされたネットワーク アダプタ カードのポートが、Cisco IMC にアクセスするために使用されます。NIC 冗長化と IP 設定を選択する必要があります。
このサーバには、次のような選択可能な NIC 冗長化設定があります。
–[None]:イーサネット ポートは個別に動作し、問題が発生した場合にフェールオーバーを行いません。この設定は、 専用 NIC モードでのみ使用できます。
–[Active-standby]:アクティブなイーサネット ポートに障害が発生した場合、スタンバイ ポートにトラフィックがフェールオーバーします。
–[Active-active]:すべてのイーサネット ポートが同時に使用されます。この設定は Cisco Card NIC モードでのみ使用できます。
アクティブ-アクティブ設定はモード 5 またはバランス TLB(ロード バランシングを発信する適応型)を使用します。これは特別なスイッチのサポートを必要としないチャネル ボンディングです。発信トラフィックは、各スレーブの現在の負荷を実行(速度に関連して計算される)配信されます。着信トラフィックは現在のスレーブによって受信されます。受信のスレーブで障害が発生すると、別のスレーブは、失敗した受信のスレーブに MAC アドレスを引き継ぎます。
ここでは、システム BIOS について説明します。次の項目を取り上げます。
•「BIOS および Cisco IMC のファームウェアのアップデート」
サーバには、シスコが提供し、承認しているファームウェアが使用されています。シスコは、各ファームウェア イメージと共にリリース ノートを提供しています。ファームウェアを更新するには、いくつかの方法があります。
•推奨される方法:Cisco Host Upgrade Utility を使用して、Cisco IMC、BIOS、および他のコンポーネント ファームウェアを互換性のあるレベルに同時にアップグレードします。
ファームウェア レベルについては、下記のマニュアル ロードマップ リンクにある『 Cisco Host Upgrade Utility Quick Reference Guide 』を参照してください。
•EFI インターフェイスを使用して BIOS をアップグレードするか、Windows または Linux プラットフォームからアップグレードします。
『 Cisco UCS C-Series Rack-Mount Server BIOS Upgrade Guide 』を参照してください。
•Cisco IMC の GUI インターフェイスを使用して Cisco IMC と BIOS ファームウェアをアップグレードできます。
『 Cisco UCS C-Series Rack-Mount Servers Configuration Guide 』を参照してください。
•Cisco IMC の CLI インターフェイスを使用して Cisco IMC と BIOS ファームウェアをアップグレードできます。
『 Cisco UCS C-Series Rack-Mount Servers CLI Configuration Guide 』を参照してください。
(注) BIOS 設定の詳細が [BIOS] ウィンドウに表示されます。
ステップ 1 ブート中にメッセージが表示されたら、F2 キーを押して BIOS セットアップ ユーティリティに切り替えます。
(注) このユーティリティの [Main] ページに、現在の BIOS のバージョンとビルドが表示されます。
ステップ 2 矢印キーを使って、BIOS メニュー ページを選択します。
ステップ 3 矢印キーを使って、変更するフィールドを反転表示にします。
ステップ 4 Enter キーを押して変更するフィールドを選択し、そのフィールドの値を変更します。
ステップ 5 Exit メニュー画面が表示されるまで右矢印キーを押します。
ステップ 6 Exit メニュー画面の指示に従って変更内容を保存し、セットアップ ユーティリティを終了します(または、F10 を押します)。Esc キーを押すと、変更内容を保存せずにユーティリティを終了できます。
