この章では、Cisco Nexus ファブリック エクステンダ(FEX)のポートに接続する方法について説明します。
Cisco Nexus FEX のネットワーク接続を準備するときは、各インターフェイス タイプについて次の事項を考慮し、ポートを接続する前に必要なすべての機器を揃えてください。
ここでは、1 ギガビット イーサネット ポートをホストに接続する方法について説明します。
1 ギガビット イーサネット ポートには RJ-45 インターフェイスがあります。48 個の 1 ギガビット イーサネット サーバ ポートがあります。
1 ギガビット イーサネット ポートをホストに接続する手順は、次のとおりです。
手順 1 1 ギガビット イーサネット ポートに、対応するモジュラ ケーブルを接続します。
ここでは、10 ギガビットまたは 40 ギガビット イーサネット ポートをホストに接続する方法について説明します。ネットワーク方向の 10 ギガビット イーサネット ポートは、Cisco Nexus 2148T および 2248TP は 4 つ、Cisco Nexus 2232TM、2232TM-E、および 2232PP は 8 つ、Cisco Nexus 2224TP は 2 つ備えています。SFP+ トランシーバを使用して 10 ギガビット イーサネット ポートに接続します。Cisco Nexus 2300 シリーズ プラットフォーム FEX は、ネットワーク方向の 40 ギガビット アップリンク ポートを 6 つ備えています。QSFP+ トランシーバを使用して 40 ギガビット イーサネット ポートに接続します。
ここでは、SFP+ トランシーバの取り付けおよび取り外し方法について説明します。この項では、次のトピックについて取り上げます。
手順 1 静電気防止用リスト ストラップを着用して、使用法に従います。
手順 3 トランシーバのポート側のダスト カバーを外します。
(注) ケーブルをトランシーバに接続できない場合は、トランシーバのケーブル側にダスト カバーを取り付けるか、またはそのままにします。
手順 1 静電気防止用リスト ストラップを着用して、使用法に従います。
手順 2 トランシーバにケーブルが接続されている場合、次のいずれかの手順を実行します。
a. あとで参照するために、ケーブルとポートの接続を記録しておきます。
b. ケーブルのリリース ラッチを押し、コネクタの接続部付近をつかんで、コネクタをトランシーバからゆっくり引き抜きます。
c. ダスト プラグを、トランシーバのケーブル側に差し込みます。

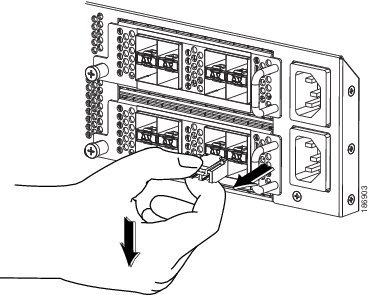

(注) ベールクラスプ付きの SFP+ トランシーバを取り外しにくい場合、一旦ベールクラスプを上の位置に戻して SFP+ を再固定します。そして、SFP+ トランシーバをケージの内側に向かって上向きに押します。次に、ベールクラスプを下げ、SFP+ トランシーバに軽く上向きの力をかけながら引き出します(図 3-1 を参照してください)。このとき、ポート ケージを傷つけないよう注意してください。
図 3-1 ベールクラスプ付き SFP+ トランシーバの別の取り外し方法
手順 4 トランシーバを工場に返送する場合、トランシーバのポート側にダスト カバーを挿入し、トランシーバを静電気防止用マットの上に置くか、または静電気防止袋に入れます。
手順 5 別のトランシーバが取り付けられていない場合、オプティカル ケージにきれいなカバーを挿入して保護します。
ここでは、SFP+ トランシーバのケーブルの取り付け方法および取り外し方法について説明します。
手順 1 静電気防止用リスト ストラップを着用して、使用法に従います。
手順 2 ケーブルのリリース ラッチを押し、コネクタの接続部付近をつかんで、コネクタをトランシーバからゆっくり引き抜きます。
手順 3 ダスト プラグを、トランシーバのケーブル側に差し込みます。
手順 1 静電気防止用リスト ストラップを着用して、使用法に従います。
手順 3 トランシーバのケーブル側のダスト カバーを外します。
手順 4 ケーブル コネクタをトランシーバに合わせ、しっかりはまるまでコネクタをトランシーバに差し込みます。
接続の確認手順については、『 Cisco Nexus 2000 Series Fabric Extender Software Configuration Guide 』を参照してください。
高精度の信号を維持し、コネクタの損傷を防ぐためには、SFP+ トランシーバを常に埃のない清潔な状態に保つ必要があります。減衰(光損失)は汚れによって増加します。減衰量は 0.35 dB 未満でなければなりません。
