目次
この章では、次の事項について説明します。
スイッチの設置前に、4 支柱 19 インチ EIA データセンター ラック(またはこのようなラックを含むキャビネット)を設置する必要があります。これらのラックはキャビネットおよびラックの要件に記載された要件を満たす必要があります。
ステップ 1 |
シャーシをラックに移動する前に、コンクリート床にラックをボルトで固定します。
|
||||
ステップ 2 | ラックが接合構成を持つ場合、アースに接続します。 この処置により、スイッチおよびそのコンポーネントを簡単にアース接続することができます。また、静電放電(ESD)リスト ストラップをアース接続し、アース接続されていないコンポーネントを取り付け前に扱う際に放電による破損を防ぐことができます。 | ||||
ステップ 3 |
ラックで電源にアクセスする必要がある場合、設置するスイッチが必要とするアンペア数の AC 電源コンセントまたは DC 電源インターフェイス ユニット(PIU)を備えてください。 アンペア数やその他の回路要件に関しては Cisco Nexus 7000 および 7700 スイッチの電気回路の要件を参照してください。 DC 電源を使用している場合は、DC 電源装置がアースに接続されていること、およびファシリティの DC 電源への直接的なアクセスか、電源インターフェイス ユニット(PIU)を介した間接的なアクセスがあることを確認してください。 DC 電源モジュールをファシリティの DC 電源に接続する前に、DC 電源モジュールをアースに接続する必要があります。
|
新しいシャーシを設置する前に開梱して検査し、注文したすべての品目が揃っていることと、輸送中にスイッチが損傷していないことを確認します。 損傷または欠落しているものがある場合は、カスタマー サービス担当者にすぐに連絡してください。
注意 |
シャーシまたはそのコンポーネントを取り扱うときには、常に静電気防止手順に従って静電破壊を防止してください。 この手順には、静電気防止用リスト ストラップを着用してアースに接続する作業が含まれますが、これに限定されません。 |
ヒント |
Cisco Nexus 7718 システムを開梱しても、輸送用コンテナを廃棄しないでください。 輸送用カートンを折りたたみ、システムに使用されていたパレットとともに保管してください。 今後システムを移動するか輸送する必要がある場合、このコンテナが必要になります。 |
ステップ 1 |
カスタマー サービス担当者から提供された機器リストと、梱包品の内容を照合します。注文したすべての品目が揃っていることを確認してください。 梱包品には次のボックスが含まれます。
|
||
ステップ 2 | 各ボックスの内容物に損傷がないか確認します。 | ||
ステップ 3 | 不一致または損傷がある場合は、次の情報をカスタマー サービス担当者に電子メールで送信します。 |
下部支持レールは、ラックまたはキャビネットでシャーシをサポートします。 ラックを安定させるためには、ラック ユニット(RU)の最下部にこのレールを取り付ける必要があります。 スイッチよりも軽いものがラックにすでに設置されている場合は、その位置がスイッチを設置する場所よりも上になることを確認します。
下部支持レールを 4 支柱 EIA ラックに取り付ける手順は次のとおりです。
下部の支持レールを取り付ける前に必ず以下を実行してください。
下部支持レールが可能な限り最も低い RU に設置され、水平である場合、ラックまたはキャビネットにシャーシを取り付けることができます。
シャーシをラックに移動するには、シャーシをリフトにスライドさせ、このリフトを使用してラック内の設置位置の正面に置き、シャーシをリフトからラックへスライドさせ、シャーシをラックにボルトで固定します。 電源モジュール、ファン トレイ、およびファブリック モジュールを取り外すとシャーシを移動するのが簡単になります。 これらのモジュールは、静電放電(ESD)による破損の可能性を最小化するために密封されており、シャーシを移動しやすくするためにシャーシから取り外すことができます。
警告 |
安定性に関する警告。 ラックの安定装置をかけるか、ラックを床にボルトで固定してから、保守のために装置を取り外す必要があります。 ラックを安定させないと、転倒することがあります。 ステートメント 1048 |
注意 |
重さが 55 Kg(120 ポンド)を超えるものを持ち上げる場合は、リフトを使用する必要があります。 |
(注) |
最大で 449 kg(923 ポンド)になるシャーシをリフトとラックの間で移動するには、最低 3 人が必要です。 |
警告 |
ラックへのユニットの設置や、ラック内のユニットの保守作業を行う場合は、負傷事故を防ぐため、システムが安定した状態で置かれていることを十分に確認してください。 安全を確保するために、次のガイドラインを守ってください。
ステートメント 1006 |
ステップ 1 | シャーシを移動のために可能な限り軽くするには、以下のモジュールを取り除いてコネクタに破損が発生しない場所に置きます。 | ||||||||
ステップ 2 |
シャーシをリフトに載せる手順は次のとおりです。
|
||||||||
ステップ 3 | リフトを使用して 4 支柱ラックまたはキャビネット前面にシャーシを配置し、シャーシを下部支持レールと水平の位置かまたはブラケット上 1/4 インチ(0.6 インチ)以内の位置に持ち上げてください。 | ||||||||
ステップ 4 | シャーシ後部(開いた電源モジュール スロットの側)が最初にラックまたはキャビネットに取り付けられるようシャーシが配置されていることを確認してください。 必要に応じて、シャーシ側面の 2 つのハンドルを使用してシャーシをリフトに移動できます。 | ||||||||
ステップ 5 |
シャーシの半分をラックまたはキャビネットに押し込む作業は 2 人で実行し、シャーシが下部支持ブラケットの端に引っかからないよう確認しながらシャーシを下部支持ブラケットにガイドする作業は 1 人で実行します。 シャーシ前面下部だけを押します。モジュールを押したり、モジュールのハンドルを使用してシャーシを移動することは避けてください。
|
||||||||
ステップ 6 |
リフトが下部支持ブラケットの上に持ち上げられた場合、ブラケットと水平の位置かまたはブラケットの下 1/4 インチ(0.6 cm)の位置までリフトをそっと下げます。 これにより、シャーシはブラケットと水平に保たれ、シャーシが下部支持ブラケットの内部端に引っかかるのを防ぐことができます。 |
||||||||
ステップ 7 |
シャーシをラックまたはキャビネットに完全に押し込む作業は 2 人で実行します。 2 つの縦型取り付けブラケットがラックまたはキャビネットの縦型レールに接触したらシャーシは完全に押し込まれています。 |
||||||||
ステップ 8 |
シャーシの取り付けブラケットとラック上の縦型取り付けレールの位置を合わせ、シャーシをラックに取り付けます。 シャーシ取り付けブラケット内のネジ穴の位置を、ラックまたはキャビネット上の縦型取り付けレールのネジ穴に合わせます。 プラス ドライバを使用し、9 本の M6 × 19 mm または 12-24 × 3/4 インチのネジで 2 個のシャーシ取り付けブラケットをそれぞれ固定します(2 個の取り付けブラケットで合計 18 本のネジを使用)。 次の図を参照してください。
|
||||||||
ステップ 9 |
ファブリック モジュールを再設置する必要がある場合、これらの手順に従って各ファブリック モジュールを設置してください。
|
||||||||
ステップ 10 |
ファン トレイを再設置する必要がある場合は、これらの手順に従ってファン トレイを設置してください。
|
シャーシをラックに固定すると、スイッチをアース接続できます(スイッチ シャーシのアース接続を参照)。
スイッチは、次の方法でシャーシと電源モジュールをアースに接続する場合、完全にアースが取られます。
シャーシをアースする前に、データセンター ビルディングのアースに接続できるようになっている必要があります。 データセンターのアースに接続している接合ラック(詳細についてはラック メーカーのマニュアルを参照してください)にスイッチ シャーシを設置した場合は、アース パッドをラックに接続してシャーシを接地できます。 接合ラックを使用していない場合は、シャーシのアース パッドをデータセンターのアースに直接接続する必要があります。
スイッチ シャーシをデータセンターのアースに接続する場合、以下のツールと材料が必要です。
ステップ 1 | ワイヤ ストリッパを使用して、アース線の端から 0.75 インチ(19 mm)ほど、被膜をはがします。 | ||||
ステップ 2 |
次の図に示すように、アース ラグの開放端にアース線のむき出し部分を挿入します。
|
||||
ステップ 3 | 圧着工具を使用し、アース線をアース ラグに圧着します。 アース線を圧着ラグから引っ張り、アース線がアース ラグにしっかりと接続されていることを確認します。 | ||||
ステップ 4 |

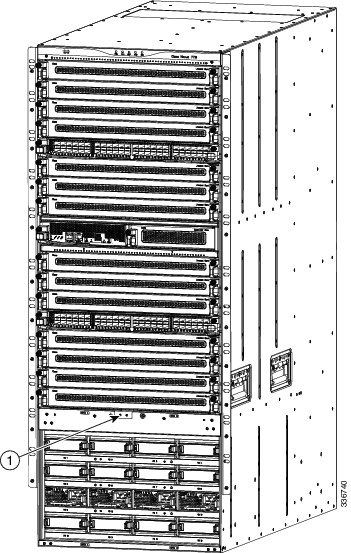

アース線のラグ端子を 2 本の M4 ネジでアース パッドに取り付け、ネジを 11.5 ~ 15 インチポンド(1.3 ~ 1.7 N m)のトルクで締めます。 次の図は、シャーシ前面のアース パッドの位置を示しています。 シャーシの反対側にもう 1 つのアース パッドがあります。
|
||||
ステップ 5 | アース線の反対側の端を処理し、設置場所の適切なアースに接続して、スイッチに十分なアースが確保されるようにします。 ラックが完全接合され、アースされている場合は、ラックのベンダーが提供するマニュアルで説明されているようにアース線を接続します。 |
シャーシにオプションの前面扉を取り付ける場合は、シャーシに前面扉を固定するケーブル管理フレームがすでに取り付けられている必要があります。
ステップ 1 |
中部ケーブル管理フレームを次のように接続します。
|
ステップ 2 |
下部ケーブル管理フレームを次のように接続します。
|
ステップ 3 |
上部ケーブル管理フレームを次のように接続します。
|
ステップ 4 |
次のようにフードをケーブル管理フレームおよびシャーシに取り付けます。
|
ステップ 5 | 30 本のケーブル管理サイド フレーム ネジをそれぞれ 11 ~ 15 インチポンド(1.2 ~ 1.7 N·m)のトルクで締めます。 |
オプションの前面扉をケーブル管理フレームに取り付ける準備ができました。
オプションでシャーシに以下のドアをインストールできます。
扉を設置するには、2 つの前面扉の下部を保持し、電源モジュール ドアに戸当たりを提供するディバイダ ブラケットをまずインストールする必要があります。 エアー フィルタも設置する場合、このブラケットは電源モジュールのエリアからスーパーバイザ モジュールおよび I/O モジュールの空気取り入れ口に空気の微粒子が入ることも防ぎます。
また、ケーブル管理フレームのフードの下部に金属製の戸当たりを設置する必要があります。 この戸当たりは、前面扉が閉められた場合に保持する磁石に対して金属の表面を提供します。
エアー フィルタ キットを注文した場合、前面扉をシャーシにインストールする際に 2 つの前面扉とケーブル管理フレーム上にエアー フィルタを取り付けることもできます。
(注) |
ケーブルをケーブル管理フレームから I/O モジュールに配線するには、前面扉を取り付ける前に実行するか、前面扉を一時的に外してから実行するのが最も簡単です。 |
前面扉を取り付ける前に、次の点を確認します。
ステップ 1 |
左右ケーブル管理フレームの間にディバイダ ブラケットを次のようにインストールします。
|
ステップ 2 | エアー フィルタ キットもある場合は、前面扉およびケーブル管理フレームに 6 個のエアー フィルタをエアー フィルタの取り付けで説明されているとおりにインストールします。 |
ステップ 3 |
ケーブル管理フレームのフードに戸当たりのブラケットを次のようにインストールします。
|
ステップ 4 |
次のようにスーパーバイザおよび I/O モジュール上のエリアに 2 つの前面扉を設置します。
|
ステップ 5 |
電源モジュール前面のドアを以下のようにインストールします。
|
オプションで、2 つの前面扉および左右のケーブル管理フレームに 6 台のエアー フィルタを取り付けることができます。 これらのエアー フィルタは、スーパーバイザ モジュールおよび I/O モジュール用空気取り入れ口に入る空気の微粒子を大幅に減少します。
まだ前面扉を設置していない場合は、扉を取り付ける前に前面扉でエアー フィルタを取り付ける手順について前面扉の取り付けを参照してください。 これ以外の場合は、これらの手順を使用してエアー フィルタをすでに設置された前面扉に設置します。
ステップ 1 |
2 つのドア フィルタおよび 2 つのドア サイド フィルタを 2 つの前面扉上に設置します。
|
ステップ 2 |
次のように左右のケーブル管理フレームに 2 本のケーブル管理フィルタをインストールします。
|
