章のタイトル： イーサネット管理ポートの設定
このモジュールの構成は次のとおりです。
機能情報の確認
ご使用のソフトウェア リリースでは、このモジュールで説明されるすべての機能がサポートされているとは限りません。 最新の機能情報と注意事項については、ご使用のプラットフォームとソフトウェア リリースに対応したリリース ノートを参照してください。
プラットフォームのサポートおよびシスコ ソフトウェア イメージのサポートに関する情報を検索するには、Cisco Feature Navigator を使用します。 Cisco Feature Navigator には、http://www.cisco.com/go/cfn からアクセスします。 Cisco.com のアカウントは必要ありません。
イーサネット管理ポートの前提条件
PC をイーサネット管理ポートに接続するときに、最初に IP アドレスを割り当てる必要があります。
イーサネット管理ポートに関する情報
Fa0 または fastethernet0 ポートとも呼ばれるイーサネット管理ポートは、PC を接続するレイヤ 3 ホスト ポートです。 ネットワークの管理に、スイッチ コンソール ポートの代わりとしてイーサネット管理ポートを使用できます。 スイッチ スタックを管理するときに、PC をスタック メンバ上のイーサネット管理ポートに接続します。
スイッチへのイーサネット管理ポートの直接接続

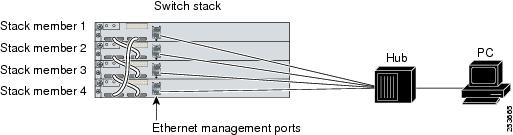

ハブを使用したスタック スイッチへのイーサネット管理ポートの接続
スタック スイッチのみのスタックでは、スタック メンバ上のすべてのイーサネット管理ポートが、PC が接続されるハブに接続されます。 stack masterのイーサネット管理ポートからのアクティブ リンクは、ハブを経由して PC とつながっています。 アクティブ スイッチに障害が発生し、新しいアクティブ スイッチが選択された場合、アクティブ リンクは、新しいアクティブ スイッチ上のイーサネット管理ポートから PC までになります。
サポートされるイーサネット管理ポートの機能
イーサネット管理ポートは次の機能をサポートします。
-
Express Setup（スイッチ スタックでのみ）
-
Network Assistant
-
パスワード付きの Telnet
-
TFTP
-
セキュア シェル（SSH）
-
Dynamic Host Configuration Protocol（DHCP）ベースの自動設定
-
SNMP（ENTITY-MIB および IF-MIB のみ）
-
IP ping
- インターフェイス機能
-
Cisco Discovery Protocol（CDP）
-
DHCP リレー エージェント
-
IPv4 および IPv6 アクセス コントロール リスト（ACL）
 注意 |
イーサネット管理ポートの機能をイネーブルにする前に機能がサポートされていることを確認してください。 イーサネット管理ポートのサポートされていない機能を設定しようとすると、機能は正しく動作せず、スイッチに障害が発生するおそれがあります。 |
イーサネット管理ポートの設定方法
イーサネット管理ポートのディセーブル化およびイネーブル化
CLI でイーサネット管理ポートをディセーブルまたはイネーブルにするには、次の手順に従います。
1. configure terminal
2. interface fastethernet0
3. shutdown
4. no shutdown
5. exit
6. show interfaces fastethernet0
手順の詳細
イーサネット管理ポートを使用したスイッチの管理または設定に進みます。 Catalyst 2960-X Switch Network Management Configuration Guideを参照してください。
その他の関連資料
関連資料
| 関連項目 | マニュアル タイトル |
|---|---|
| ブートローダ設定 | Catalyst 2960-X Switch System Management Configuration Guide |
| ブートローダ コマンド | Catalyst 2960-X Switch System Management Configuration Guide |
MIB
| MIB | MIB のリンク |
|---|---|
本リリースでサポートするすべての MIB |
選択したプラットフォーム、Cisco IOS リリース、およびフィーチャ セットに関する MIB を探してダウンロードするには、次の URL にある Cisco MIB Locator を使用します。 |
