パブリッククラウドでの Threat Defense Virtual 向けクラスタの展開

クラスタリングを利用すると、複数の Threat Defense Virtual をグループ化して 1 つの論理デバイスとすることができます。クラスタは、単一デバイスのすべての利便性(管理、ネットワークへの統合)を備える一方で、複数デバイスによって高いスループットおよび冗長性を達成します。以下のパブリック クラウド プラットフォームを使用して、パブリッククラウドに Threat Defense Virtual クラスタを展開できます。

  • Amazon Web Services(AWS)

  • Microsoft Azure

  • Google Cloud Platform(GCP)

現在は、ルーテッド ファイアウォール モードのみがサポートされます。


(注)


クラスタリングを使用する場合、一部の機能はサポートされません。サポートされていない機能とクラスタリング を参照してください。


パブリッククラウドにおける Threat Defense Virtual クラスタリングについて

ここでは、クラスタリング アーキテクチャとその動作について説明します。

クラスタをネットワークに適合させる方法

クラスタは、複数のファイアウォールで構成され、これらは 1 つのデバイスとして機能します。ファイアウォールをクラスタとして機能させるには、次のインフラストラクチャが必要です。

  • クラスタ内通信用の、隔離されたネットワーク。VXLAN インターフェイスを使用したクラスタ制御リンクと呼ばれます。レイヤ 3 物理ネットワーク上でレイヤ 2 仮想ネットワークとして機能する VXLAN により、Threat Defense Virtual はクラスタ制御リンクを介してブロードキャスト/マルチキャストメッセージを送信できます。

  • ロードバランサ:パブリッククラウドに応じて、外部ロードバランシングには次のオプションがあります。

    • AWS Gateway Load Balancer

      AWS ゲートウェイロードバランサは、透過的なネットワークゲートウェイと、トラフィックを分散し、仮想アプライアンスをオンデマンドで拡張するロードバランサを組み合わせます。Threat Defense Virtual は、Geneve インターフェイスのシングルアームプロキシを使用して分散データプレーン(ゲートウェイ ロード バランサ エンドポイント)を備えたゲートウェイロードバランサ集中型コントロールプレーンをサポートします。

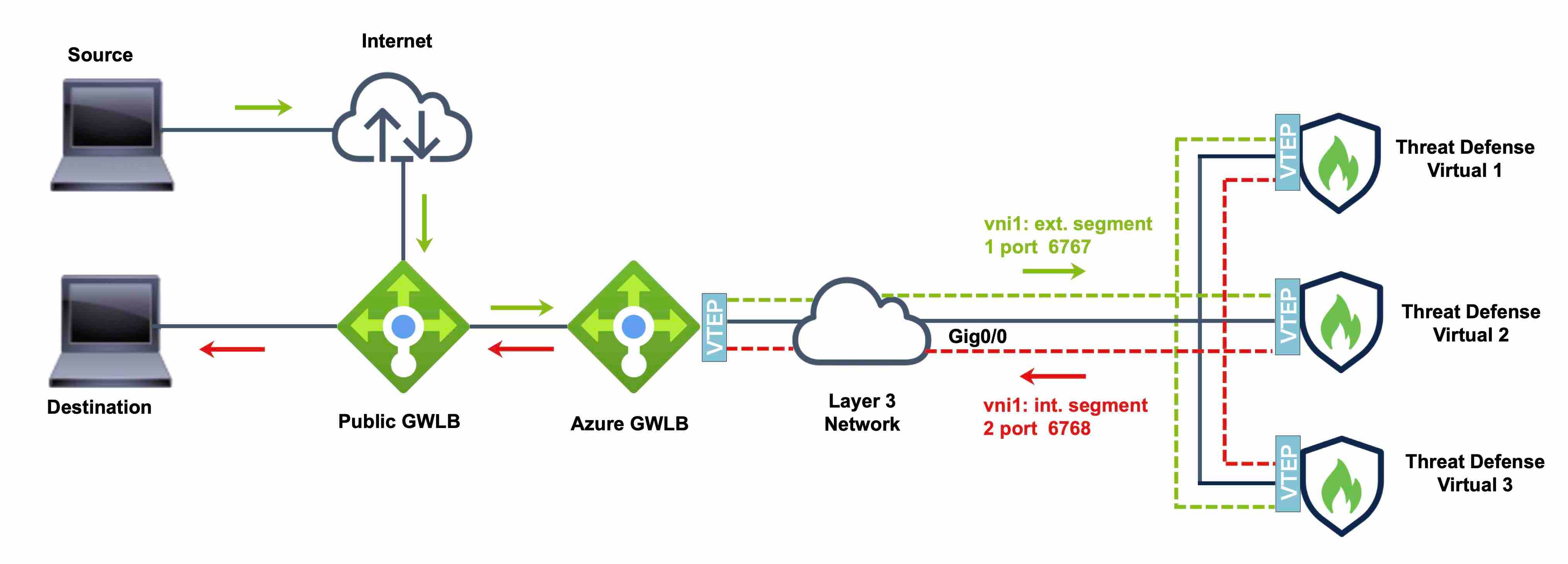

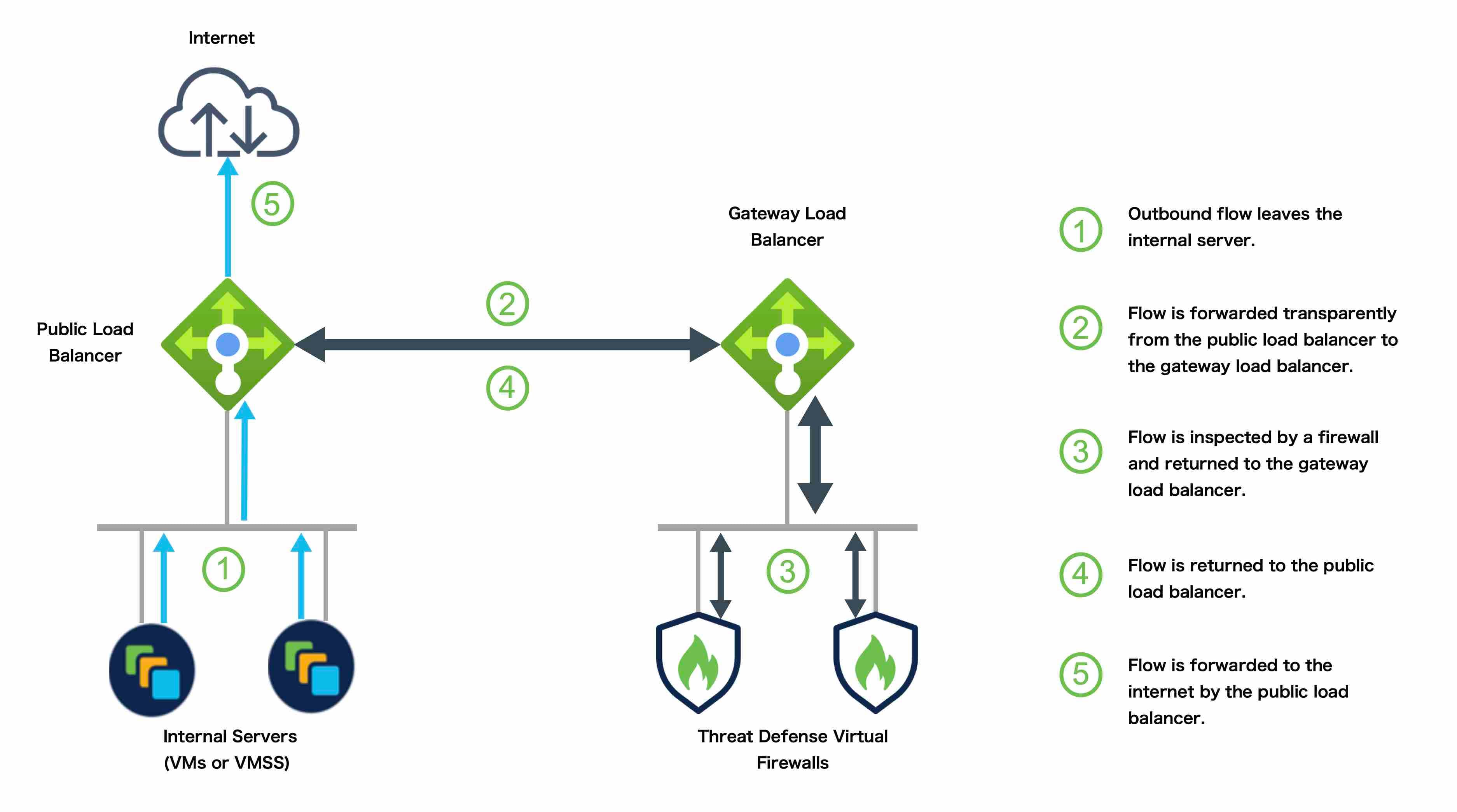

    • Azure ゲートウェイロードバランサ

      Azure サービスチェーンでは、Threat Defense Virtual がインターネットと顧客サービス間のパケットをインターセプトできる透過的なゲートウェイとして機能します。Threat Defense Virtual は、ペアリングされたプロキシの VXLAN セグメントを利用して、単一の NIC に外部インターフェイスと内部インターフェイスを定義します。

    • 内部および外部のネイティブ GCP ロードバランサ

    • シスコ クラウド サービス ルータなどの内部および外部ルータを使用した等コスト マルチパス ルーティング(ECMP)

      ECMP ルーティングでは、ルーティング メトリックが同値で最高である複数の「最適パス」を介してパケットを転送できます。EtherChannel のように、送信元および宛先の IP アドレスや送信元および宛先のポートのハッシュを使用してネクスト ホップの 1 つにパケットを送信できます。ECMP ルーティングにスタティックルートを使用する場合は、Threat Defense の障害発生時に問題が起きることがあります。ルートは引き続き使用されるため、障害が発生した Threat Defense へのトラフィックが失われるからです。スタティック ルートを使用する場合は必ず、オブジェクト トラッキングなどのスタティック ルート モニタリング機能を使用してください。ダイナミック ルーティング プロトコルを使用してルートの追加と削除を行うことを推奨します。この場合は、ダイナミック ルーティングに参加するように各 Threat Defense を設定する必要があります。


    (注)


    レイヤ 2 スパンド EtherChannels はロードバランシングではサポートされません。


個々のインターフェイス

クラスターフェイスを個々のインターフェイスとして設定できます。

個別インターフェイスは通常のルーテッド インターフェイスであり、それぞれが専用のローカル IP アドレスを持ちます。インターフェイス構成は、制御ノードでのみ設定する必要があり、各インターフェイスは DHCP を使用します。


(注)


レイヤ 2 スパンド EtherChannels はサポートされません。


制御ノードとデータノードの役割

クラスタ内のメンバーの 1 つが制御ノードになります。複数のクラスタノードが同時にオンラインになる場合、制御ノードは、プライオリティ設定によって決まります。プライオリティは 1 ~ 100 の範囲内で設定され、1 が最高のプライオリティです。他のすべてのメンバーはデータノードです。 最初にクラスタを作成するときに、制御ノードにするノードを指定します。これは、クラスタに追加された最初のノードであるため、制御ノードになります。

クラスタ内のすべてのノードは、同一の設定を共有します。最初に制御ノードとして指定したノードは、データノードがクラスタに参加するときにその設定を上書きします。そのため、クラスタを形成する前に制御ノードで初期設定を実行するだけで済みます。

機能によっては、クラスタ内でスケーリングしないものがあり、そのような機能については制御ノードがすべてのトラフィックを処理します。

クラスタ制御リンク

ノードごとに 1 つのインターフェイスをクラスタ制御リンク専用の VXLAN(VTEP)インターフェイスにする必要があります。

VXLAN トンネル エンドポイント

VXLAN トンネル エンドポイント(VTEP)デバイスは、VXLAN のカプセル化およびカプセル化解除を実行します。各 VTEP には 2 つのインターフェイスタイプ(VXLAN Network Identifier(VNI)インターフェイスと呼ばれる 1 つ以上の仮想インターフェイスと、 VTEP 間に VNI をトンネリングする VTEP 送信元インターフェイスと呼ばれる通常のインターフェイス)がありますVTEP 送信元インターフェイスは、VTEP 間通信のトランスポート IP ネットワークに接続されます。

VTEP 送信元インターフェイス

VTEP 送信元インターフェイスは、VNI インターフェイスに関連付けられる予定の標準の Threat Defense Virtual インターフェイスです。1 つの VTEP ソースインターフェイスをクラスタ制御リンクとして機能するように設定できます。ソースインターフェイスは、クラスタ制御リンクの使用専用に予約されています。各 VTEP ソースインターフェイスには、同じサブネット上の IP アドレスがあります。このサブネットは、他のすべてのトラフィックからは隔離し、 クラスタ制御リンクインターフェイスだけが含まれるようにしてください。

VNI インターフェイス

VNI インターフェイスは VLAN インターフェイスに似ています。VNI インターフェイスは、タギングを使用して特定の物理インターフェイスでのネットワークトラフィックの分割を維持する仮想インターフェイスです。設定できる VNI インターフェイスは 1 つだけです。各 VNI インターフェイスは、同じサブネット上の IP アドレスを持ちます。

ピア VTEP

単一の VTEP ピアを許可するデータインターフェイス用の通常の VXLAN とは異なり、Threat Defense Virtual クラスタリングでは複数のピアを設定できます。

クラスタ制御リンク トラフィックの概要

クラスタ制御リンク トラフィックには、制御とデータの両方のトラフィックが含まれます。

制御トラフィックには次のものが含まれます。

  • 制御ノードの選択。

  • 設定の複製。

  • ヘルス モニタリング。

データ トラフィックには次のものが含まれます。

  • 状態の複製。

  • 接続所有権クエリおよびデータ パケット転送。

コンフィギュレーションの複製

クラスタ内のすべてのノードは、単一の設定を共有します。設定の変更は制御ノードでのみ可能(ブートストラップ設定は除く)で、変更はクラスタに含まれる他のすべてのノードに自動的に同期されます。

管理ネットワーク

管理インターフェイスを使用して各ノードを管理する必要があります。クラスタリングでは、データインターフェイスからの管理はサポートされていません。

Threat Defense Virtual クラスタリングのライセンス

Threat Defense Virtual クラスタノードには、同じパフォーマンス階層ライセンスが必要です。すべてのメンバーに同じ数の CPU とメモリを使用することをお勧めします。そうしないと、パフォーマンスが最小能力のメンバーに一致するようにすべてのノードで制限されます。スループットレベルは、一致するように制御ノードから各データノードに複製されます。

個別のノードではなく、クラスタ全体に機能ライセンスを割り当てます。ただし、クラスタの各ノードは機能ごとに個別のライセンスを使用します。クラスタリング機能自体にライセンスは必要ありません。

制御ノードを Management Center に追加する際に、そのクラスタに使用する機能ライセンスを指定できます。クラスタのライセンスは、[デバイス(Devices)] > [デバイス管理(Device Management)] > [クラスタ(Cluster)] > [ライセンス(License)] 領域で変更できます。


(注)


Management Center にライセンスを取得する(および評価モードで実行する)前にクラスタを追加した場合、Management Center にライセンスを取得する際にポリシーの変更をクラスタに展開するとトラフィックの中断が発生することがあります。ライセンスモードを変更したことによって、すべてのデータユニットがクラスタをいったん離れてから再参加することになります。


Threat Defense Virtual クラスタリングの要件および前提条件

モデルの要件

  • FTDv5、FTDv10、FTDv20、FTDv30、FTDv50、FTDv100


    (注)


    FTDv5 および FTDv10 は、Amazon Web Services(AWS)ゲートウェイロードバランサ(GWLB)をサポートしていません。


  • 以下のパブリッククラウドサービス:

    • Amazon Web Services(AWS)

    • Microsoft Azure

    • Google Cloud Platform(GCP)

  • 最大 16 ノード

Cisco Secure Firewall Threat Defense Virtual スタートアップガイドThreat Defense Virtual の一般要件も参照してください。

ユーザの役割

  • 管理者

  • アクセス管理者

  • ネットワーク管理者

ハードウェアおよびソフトウェアの要件

クラスタ内のすべてのユニット:

  • 同じパフォーマンス層内にある必要があります。すべてのノードに同じ数の CPU とメモリを使用することをお勧めします。そうしないと、パフォーマンスが最小能力のノードに一致するようにすべてのノードで制限されます。

  • Management Center へのアクセスは管理インターフェイスから行うこと。データインターフェイスの管理はサポートされていません。

  • イメージ アップグレード時を除き、同じソフトウェアを実行する必要があります。ヒットレス アップグレードがサポートされます。

  • クラスタ内のすべてのユニットは、同じ可用性ゾーンに展開する必要があります。

  • すべてのユニットのクラスタ制御リンクインターフェイスは、同じサブネット内にある必要があります。

MTU

クラスタ制御リンクに接続されているポートに適切な MTU 値(高い値) が設定されていること。MTU の不一致がある場合、クラスタの形成に失敗します。クラスタ制御リンクの MTU は、データインターフェイスよりも 154 バイト大きく設定されているはずです。クラスタ制御リンクのトラフィックにはデータパケット転送が含まれるため、クラスタ制御リンクはデータパケット全体のサイズに加えてクラスタトラフィックのオーバーヘッド(100 バイト)と VXLAN のオーバーヘッド(54 バイト)にも対応する必要があります。

GWLB を使用する AWS の場合、データインターフェイスは Geneve カプセル化を使用します。この場合、イーサネット データグラム全体がカプセル化されるため、新しいパケットのサイズが大きくなるため、より大きな MTU が必要になります。送信元インターフェイス MTU をネットワーク MTU + 306 バイトに設定する必要があります。したがって、標準の 1500 MTU ネットワークパスの場合、送信元インターフェイスの MTU は 1806 であり、クラスタ制御リンクの MTU は +154 の 1960 である必要があります。

GWLB を使用する Azure の場合、データインターフェイスは VXLAN カプセル化を使用します。この場合、イーサネット データグラム全体がカプセル化されるため、新しいパケットのサイズが大きくなるため、より大きな MTU が必要になります。クラスタ制御リンクの MTU は、送信元インターフェイスの MTU の + 80 バイトになるように設定する必要があります。

次の表は、クラスタ制御リンク MTU のデフォルト値とデータインターフェイス MTU を示しています。


(注)


クラスタ制御リンクの MTU を 2561 ~ 8362 に設定することは推奨されません。ブロックプールの処理が原因で、この MTU サイズはシステム動作に最適ではありません。


表 1. デフォルト MTU

パブリック クラウド

クラスタ制御リンク MTU

データインターフェイス MTU

GWLB を使用した AWS

1980

1826

AWS

1654

1500

GWLB を使用した Azure

1454

1374

Azure

1454

1300

GCP

1554

1400

Threat Defense Virtual クラスタリングのガイドライン

ハイ アベイラビリティ

クラスタリングでは、高可用性はサポートされません。

IPv6

クラスタ制御リンクは、IPv4 のみを使用してサポートされます。

その他のガイドライン

  • 重要なトポロジの変更(EtherChannel インターフェイスの追加や削除、Threat Defense またはスイッチのインターフェイスの有効化や無効化、VSS または vPC を形成するスイッチの追加など)が発生した場合は、ヘルスチェック機能を無効にし、無効になっているインターフェイスのインターフェイス モニタリングも無効にする必要があります。トポロジの変更が完了して、コンフィギュレーション変更がすべてのユニットに同期されたら、インターフェイスのヘルス チェック機能を再度有効にできます。

  • ノードを既存のクラスタに追加したときや、ノードをリロードしたときは、一時的に、限定的なパケット/接続ドロップが発生します。これは予定どおりの動作です。場合によっては、ドロップされたパケットが原因で接続がハングすることがあります。たとえば、FTP 接続の FIN/ACK パケットがドロップされると、FTP クライアントがハングします。この場合は、FTP 接続を再確立する必要があります。

  • ノードでクラスタリングを無効にせずにノードの電源を切らないでください。

  • 復号された TLS/SSL 接続の場合、復号状態は同期されず、接続オーナーに障害が発生すると、復号された接続がリセットされます。新規ノードへの接続を新たに確立する必要があります。復号されていない接続(復号しないルールに一致)は影響を受けず、正しく複製されます。

  • ダイナミックスケーリングはサポートされていません。

  • Cisco Secure Firewall バージョン 7.2 または 7.3 を使用している場合は、AWS にクラスタを展開する場合にステートフル ターゲット フェールオーバーはサポートされません。

  • 各メンテナンスウィンドウの完了後にグローバル展開を実行します。

  • 自動スケールグループ(AWS) / インスタンスグループ(GCP) / スケールセット(Azure)から一度に複数のデバイスを削除しないでください。また、自動スケールグループ(AWS) / インスタンスグループ(GCP) / スケールセット(Azure)からデバイスを削除する前に、デバイスで cluster disable コマンドを実行することを推奨します。

  • クラスタ内のデータノードと制御ノードを無効にする場合は、制御ノードを無効にする前にデータノードを無効にすることを推奨します。クラスタ内に他のデータノードがあるときに制御ノードが無効になっている場合は、いずれかのデータノードを制御ノードに昇格させる必要があります。ロールの変更はクラスタを妨害する可能性があることに注意してください。

  • このガイドに記載されているカスタマイズした Day 0 構成スクリプトでは、要件に応じて IP アドレスを変更し、カスタムインターフェイス名を指定して、CCL-Link インターフェイスのシーケンスを変更することができます。

  • クラウドプラットフォームに Threat Defense 仮想クラスタを展開した後の断続的な ping の失敗など、CCL が不安定になる問題が発生した場合は、CCL の不安定性の原因に対処することをお勧めします。また、CCL が不安定になる問題をある程度軽減するための一時的な回避策として、保留時間を増やすこともできます。保留時間の変更方法の詳細については、「クラスタの正常性モニタリング設定の編集」を参照してください。

  • Management Center Virtual のセキュリティ ファイアウォール ルールまたはセキュリティグループを設定する場合は、Threat Defense Virtual のプライベート IP アドレスとパブリック IP アドレスの両方を送信元 IP アドレス範囲に含める必要があります。また、Threat Defense Virtual のセキュリティ ファイアウォール ルールまたはセキュリティグループで、Management Center Virtual のプライベート IP アドレスとパブリック IP アドレスを指定してください。これは、クラスタリングの展開中にノードを適切に登録するために重要です。

クラスタリングのデフォルト

  • cLACP システム ID は自動生成され、システムの優先順位はデフォルトでは 1 になっています。

  • クラスタのヘルス チェック機能は、デフォルトで有効になり、ホールド時間は 3 秒です。デフォルトでは、すべてのインターフェイスでインターネット ヘルス モニタリングが有効になっています。

  • 失敗したクラスタ制御リンクのクラスタ再結合機能が 5 分おきに無制限に試行されます。

  • 失敗したデータインターフェイスのクラスタ自動再結合機能は、5 分後と、2 に設定された増加間隔で合計で 3 回試行されます。

  • HTTP トラフィックでは、5 秒間の接続複製遅延がデフォルトで有効になっています。

AWS でクラスタを展開する

AWS にクラスタを展開する場合、手動で展開するか、スタックを展開する CloudFormation テンプレートを使用できます。AWS ゲートウェイロードバランサ、または Cisco Cloud Services Router などの非ネイティブのロード バランサでクラスタを使用できます。

AWS ゲートウェイロードバランサおよび Geneve シングルアームプロキシ


(注)


この使用例は、現在サポートされている Geneve インターフェイスの唯一の使用例です。


AWS ゲートウェイロードバランサは、透過的なネットワークゲートウェイと、トラフィックを分散し、仮想アプライアンスをオンデマンドで拡張するロードバランサを組み合わせます。Threat Defense Virtual は、分散データプレーン(ゲートウェイ ロード バランサ エンドポイント)を備えたゲートウェイロードバランサ集中型コントロールプレーンをサポートします。次の図は、ゲートウェイロードバランサのエンドポイントからゲートウェイロードバランサに転送されるトラフィックを示しています。ゲートウェイロードバランサは、複数の Threat Defense Virtual の間でトラフィックのバランスを取り、トラフィックをドロップするか、ゲートウェイロードバランサに送り返す(U ターントラフィック)前に検査します。ゲートウェイロードバランサは、トラフィックをゲートウェイロードバランサのエンドポイントと宛先に送り返します。


(注)


Transport Layer Security(TLS)サーバーアイデンティティ検出は、AWS での Geneve シングルアームセットアップではサポートされていません。


図 1. Geneve シングルアームプロキシ

トポロジの例

AWS リージョン内の単一および複数の可用性ゾーンにおける自動スケーリングを使用した Threat Defense Virtual クラスタリング

可用性ゾーンは、スタンドアロン データセンター、または独立して動作する AWS リージョン内の一連の独立したデータセンターです。各ゾーンには独自のネットワーク インフラストラクチャ、接続、および電源があり、1 つのゾーンで障害が発生しても他のゾーンには影響しません。冗長性と信頼性を向上させるために、企業は、ディザスタリカバリ計画で複数の可用性ゾーンを使用しています。

複数の可用性ゾーンに Threat Defense Virtual を展開し、動的拡張を使用してクラスタリングを設定すると、インフラストラクチャの可用性と拡張性が大幅に向上します。さらに、同じリージョン内で複数の可用性ゾーンを利用することにより、冗長性が向上し、障害発生時の高可用性が保証されます。

クラスタ制御リンク(CCL)の IP 割り当てメカニズムを変更して、AWS 上の Threat Defense Virtual クラスタについて、単一と複数の可用性ゾーンの展開を両方サポートできます。次に示すトポロジは、自動スケーリング機能を備えた単一および複数の可用性ゾーンにおける着信と発信の両方のトラフィックフローを示しています。

単一の可用性ゾーンにおける自動スケーリングを使用した Threat Defense Virtual クラスタリング

GWLB に接続されているクラスタには、2 つの Threat Defense Virtual インスタンスがあります。

インターネットからの着信トラフィックは、GWLB エンドポイントに送られ、そこから GWLB にトラフィックが送信されます。その後、トラフィックは Threat Defense Virtual クラスタに転送されます。トラフィックは、クラスタ内の Threat Defense Virtual インスタンスによって検査された後、アプリケーション VM App1 に転送されます。

App1 からの発信トラフィックは、GWLB エンドポイント > GWLB > TDv > GWLB > GWLB エンドポイント に送信され、そこからインターネットに送信されます。

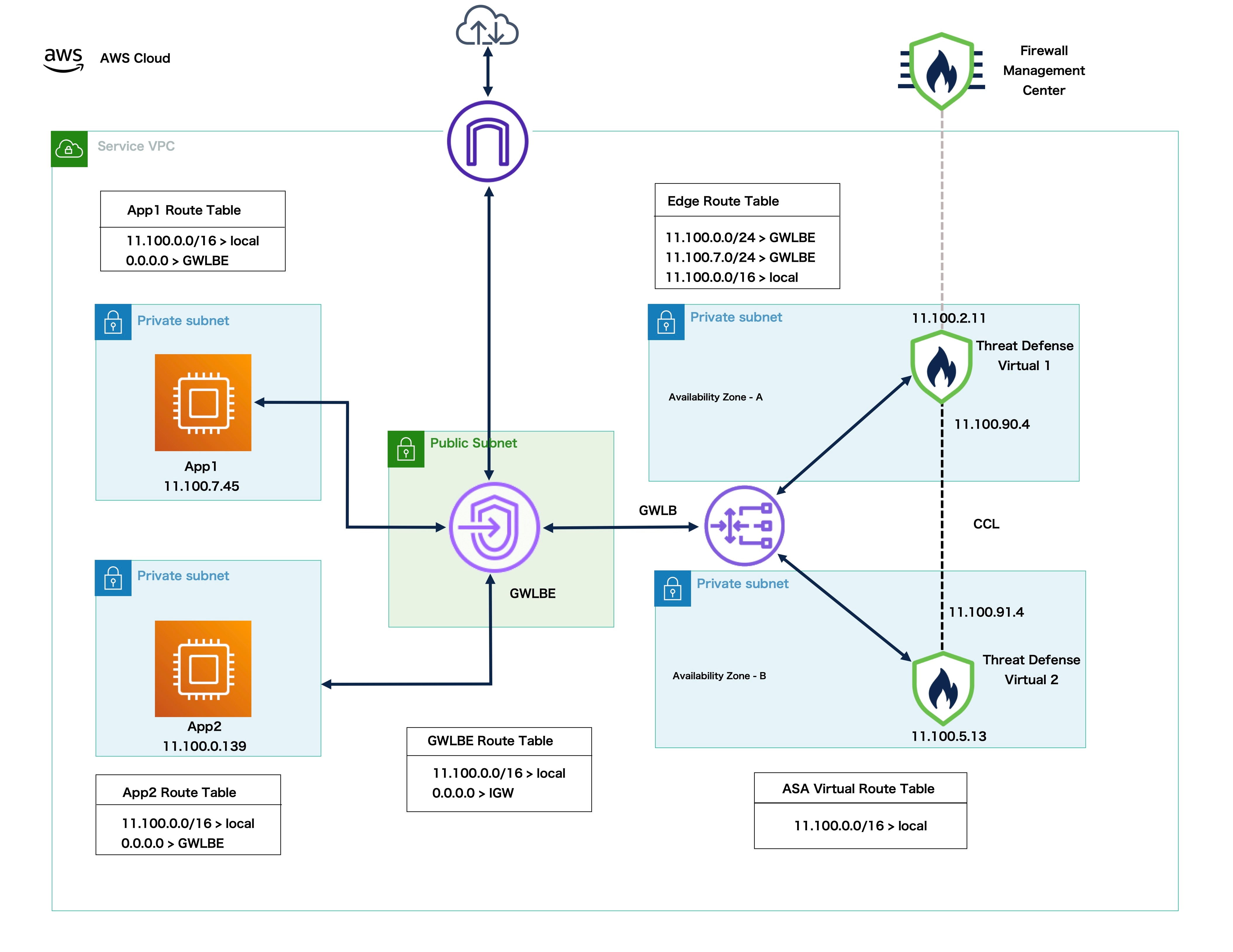

複数の可用性ゾーンにおける自動スケーリングを使用した Threat Defense Virtual クラスタリング

GWLB に接続されている異なる可用性ゾーンのクラスタには、2 つの Threat Defense Virtual インスタンスがあります。


(注)


複数の可用性ゾーンの展開は、Threat Defense Virtual バージョン 7.6.0 以降でサポートされています。


インターネットからの着信トラフィックは、GWLB エンドポイントに送られ、そこから GWLB にトラフィックが送信されます。その後、可用性ゾーンに基づいて、トラフィックが Threat Defense Virtual クラスタにルーティングされます。トラフィックは、クラスタ内の Threat Defense Virtual インスタンスによって検査された後、アプリケーション VM App1 に転送されます。

AWS で Threat Defense Virtual クラスタを展開するためのエンドツーエンドのプロセス

テンプレートベースの展開

次のフローチャートは、AWS での Threat Defense Virtual クラスタのテンプレートベース展開のワークフローを示しています。

ワークスペース

手順

ローカルホスト GitHub からリポジトリを複製します。
ローカルホスト infrastructure.yaml および deploy_ngfw_cluster.yaml テンプレートを変更します。
ローカルホスト Configuration.json ファイルを FMC オブジェクト名で更新します。
Linux ホスト cluster_layer.zip ファイルを作成します。
ローカルホスト cluster_layer.zip ファイルを Lambda Python ファイルフォルダにコピーします。
ローカルホスト cluster_manager.zipcustom_metrics_publisher.zip、および cluster_lifecycle.zip ファイルを作成します。
ローカルホスト Lambda 関数の Python ファイルから zip ファイルを作成し、ターゲットフォルダにコピーします。
AWS コンソール Infrastructure.yaml テンプレートを展開します。
AWS コンソール cluster_layer.zipcluster_lifecycle.zipcustom_metrics_publisher.zip、および cluster_manager.zip を S3 バケットにアップロードします。
AWS コンソール deploy_ngfw_cluster.yaml テンプレートを展開します。
AWS コンソール ログインして、クラスタの展開を確認します。

手動展開

次のフローチャートは、AWS での Threat Defense Virtual クラスタの手動展開のワークフローを示しています。

ワークスペース

手順

ローカルホスト Day 0 構成スクリプトを作成します。
AWS コンソール Threat Defense Virtual インスタンスを展開します。
AWS コンソール インスタンスにインターフェイスを接続します。
AWS コンソール ノードがクラスタに参加しているかどうかを確認します。
AWS コンソール ターゲットグループと GWLB を作成します。ターゲットグループを GWLB に割り当てます。
AWS コンソール データインターフェイス IP を使用してターゲットグループにインスタンスを登録します。
Management Center 制御ノードを登録します。

テンプレート

以下のテンプレートは GitHub で入手できます。パラメータ値は、テンプレートで指定されたパラメータ名、デフォルト値、使用可能な値、および説明により自明です。


(注)


クラスタノードを展開する前に、サポートされている AWS インスタンスタイプのリストを確認してください。このリストは、deploy_ngfw_cluster.yaml テンプレートのパラメータ InstanceType に使用可能な値の下にあります。


CloudFormation テンプレートを使用した AWS へのスタックの展開

CloudFormation テンプレートを使用して AWS にスタックを展開します。

始める前に

  • Python 3 をインストールした Amazon Linux 仮想マシンが必要です。

  • クラスタが Management Center に自動登録されるようにするには、REST API を使用できる管理者権限を持つ 2 つのユーザーを Management Center で作成する必要があります。Cisco Secure Firewall Management Center アドミニストレーション ガイドを参照してください。

  • Configuration.json で指定したポリシー名と一致するアクセスポリシーを Management Center に追加します。

手順


ステップ 1

テンプレートを準備します。

  1. GitHub リポジトリをローカルフォルダに複製します。https://github.com/CiscoDevNet/cisco-ftdv/tree/master/cluster/aws を参照してください。

  2. 必要なパラメーターを使用して、infrastructure.yaml および deploy_ngfw_cluster.yaml を変更します。

  3. cluster/aws/lambda-python-files/Configuration.json を初期設定に変更します。

    次に例を示します。


    {
      "licenseCaps": ["BASE", "MALWARE", "THREAT"],
      "performanceTier": "FTDv50",
      "fmcIpforDeviceReg": "DONTRESOLVE",
      "RegistrationId": "cisco",
      "NatId": "cisco",
      "fmcAccessPolicyName": "AWS-ACL"
    }

    • fmcIpforDeviceReg 設定は DONTRESOLVE のままにします。

    • fmcAccessPolicyName は、Management Center のアクセスポリシーと一致している必要があります。

    (注)



    FTDv5 および FTDv10 階層はサポートされていません。

  4. cluster_layer.zip という名前のファイルを作成して、重要な Python ライブラリを Lambda 関数に提供します。

    cluster_layer.zip ファイルを作成するには、Python 3.9 がインストールされた Amazon Linux を使用することをお勧めします。

    (注)



    Amazon Linux 環境が必要な場合は、Amazon Linux 2023 AMI を使用して EC2 インスタンスを作成するか、Amazon Linux の最新バージョンを実行する AWS Cloudshell を使用できます。

    cluster-layer.zip ファイルを作成するには、最初に Python ライブラリパッケージの詳細で構成される requirements.txt ファイルを作成してから、シェルスクリプトを実行する必要があります。

    1. Python パッケージの詳細を指定して、requirements.txt ファイルを作成します。

      以下は、requirements.txt ファイルで指定するサンプルパッケージの詳細です。

      $ cat requirements.txt
      pycryptodome
      paramiko
      requests
      scp
      jsonschema
      cffi
      zipp
      importlib-metadata
    2. 次のシェルスクリプトを実行して、cluster_layer.zip ファイルを作成します。

      $ pip3 install --platform manylinux2014_x86_64
      --target=./python/lib/python3.9/site-packages
      --implementation cp --python-version 3.9 --only-binary=:all:
      --upgrade -r requirements.txt
      $ zip -r cluster_layer.zip ./python

    (注)



    インストール中に urllib3 や暗号化などの依存関係の競合エラーが発生した場合は、競合するパッケージを推奨バージョンと一緒に requirements.txt ファイルに含めることをお勧めします。その後、インストールを再度実行して競合を解決できます。

  5. 結果の cluster_layer.zip ファイルを Lambda Python ファイルフォルダ(cluster/aws/lambda-python-files)にコピーします。

  6. cluster_layer.zipcustom_metrics_publisher.zip cluster_manger.zip、および lifecycle_ftdv.zip ファイルを作成します。

    make.py ファイルは、複製されたリポジトリ(cluster/aws/make.py)内にあります。これにより、python ファイルが Zip ファイルに圧縮され、ターゲットフォルダにコピーされます。

    python3 make.py build

ステップ 2

Infrastructure.yaml を展開し、クラスタ展開の出力値をメモします。インフラストラクチャ スタックを展開する前に、使用する AWS リージョンと可用性ゾーンを特定することが重要です。各 AWS リージョンには異なる可用性ゾーンと VPC インフラストラクチャのセットがあるため、展開に適したリージョンと可用性ゾーンを選択することが不可欠です。

  1. AWS コンソールで、[CloudFormation] に移動し、[新しいリソース(標準)を使用(With new resources(standard))] を選択して、[スタックの作成(Create stack)] をクリックします。

  2. [テンプレートファイルのアップロード(Upload a template file)] を選択し、[ファイルの選択(Choose file)] をクリックして、ターゲットフォルダから infrastructure.yaml を選択します。

  3. [次へ(Next)] をクリックして、必要な情報を入力します。

  4. クラスタの一意のクラスタ名クラスタ番号を入力します。

  5. [可用性ゾーン(Availability Zone)] リストから可用性ゾーンを選択します。このフィールドには、ClusterFormation テンプレートを使用してインフラストラクチャ スタックを展開するために選択した AWS リージョンに基づく可用性ゾーンのみが表示されます。

  6. [次へ(Next)]、[スタックの作成(Create stack)] の順にクリックします。

  7. 展開が完了したら、[出力(Outputs)] に移動し、S3 の BucketName を書き留めます。

図 2. Infrastructure.yaml の出力
Infrastructure.yaml の出力

ステップ 3

cluster_layer.zipcluster_manager.zipcustom_metrics_publisher.zip、および cluster_lifecycle.zipinfrastructure.yaml で作成した S3 バケットにアップロードします。

図 3. S3 バケット
S3 バケット

ステップ 4

deploy_ngfw_cluster.yaml を展開します。

  1. [CloudFormation] に移動し、[新しいリソース(標準)を使用(With new resources(standard))] を選択して、[スタックの作成(Create stack)] をクリックします。

  2. [テンプレートファイルのアップロード(Upload a template file)] を選択し、[ファイルの選択(Choose file)] をクリックして、ターゲットフォルダから deploy_ngfw_cluster.yaml を選択します。

  3. [次へ(Next)] をクリックして、必要な情報を入力します。

  4. 次のクラスタとインフラストラクチャの設定情報を入力します。

    パラメータ

    使用できる値/タイプ

    説明

    クラスタの設定

    ClusterGrpNamePrefix

    文字列

    これはクラスタ名のプレフィックスです。クラスタ番号がサフィックスとして追加されます。

    ClusterNumber

    文字列

    これはクラスタ番号であり、クラスタ名(msa-ftdv-infra)のサフィックスとして追加されます。たとえば、この値が「1」の場合、グループ名は msa-ftdv-infra-1 になります。

    1 桁以上 3 桁以下である必要があります。デフォルト:1。

    ClusterSize

    番号

    これは、クラスタ内の Threat Defense Virtual ノードの総数です。

    最小値:1

    最大値:16

    インフラストラクチャの詳細

    NoOfAZs

    文字列

    これは、Threat Defense Virtual が展開される可用性ゾーンの合計数です(可用性ゾーンの数は 1 ~ 3 でリージョンによって異なります)。

    サブネットは、これらの可用性ゾーンに作成されます。

    このリストで使用可能な可用性ゾーンは、クラスタの展開用に選択されたリージョンに基づいています。

    (注)



    管理、内部、およびクラスタ制御リンク(CCL)のサブネットは、このパラメータに基づいて 3 つの可用性ゾーンにわたって作成されます。

    AZ

    文字列

    可用性ゾーンリストは、展開するリージョンに基づきます。

    [可用性ゾーン(Availability Zone)] リストで、有効な可用性ゾーン(1 つの可用性ゾーン、2 つの可用性ゾーン、または 3 つの可用性ゾーン)を選択します。

    カウントは、可用性ゾーン数のパラメータの値と一致する必要があります。

    NotifyEmailID

    文字列

    クラスタイベントの電子メールの送信先となる電子メールアドレス。この電子メール通告を受信するには、サブスクリプション電子メール要求を承認する必要があります。

    例:admin@company.com

    VpcId

    文字列

    クラスタグループの VPC ID。

    タイプ:AWS::EC2::VPC::Id

    S3BktName

    文字列

    アップロードされた Lambda zip ファイルを含む S3 バケット。正しいバケット名を指定する必要があります。

    MgmtSubnetIds

    リスト

    可用性ゾーンごとに「1 つ」の サブネットのみを入力します。

    同じ可用性ゾーンから複数のサブネットを選択する場合、間違ったサブネットを選択すると、Threat Defense Virtual インスタンスの展開中に問題が発生する可能性があります。

    タイプ:List<AWS::EC2::Subnet::Id>

    InsideSubnetIds

    リスト

    可用性ゾーンごとに少なくとも「1 つ」の サブネットを入力します。

    同じ可用性ゾーンから複数のサブネットを選択する場合、間違ったサブネットを選択すると、Threat Defense Virtual インスタンスの展開中に問題が発生する可能性があります。

    タイプ:List<AWS::EC2::Subnet::Id>

    LambdaSubnets

    リスト

    Lambda 関数用に少なくとも「2 つ」のサブネットを入力します。Lambda 関数が、パブリック DNS である AWS サービスと通信できるようにするには、入力する「2 つ」のサブネットに NAT ゲートウェイが必要です。

    タイプ:List<AWS::EC2::Subnet::Id>

    CCLSubnetIds

    文字列

    可用性ゾーンごとに少なくとも「1 つ」の サブネットを入力します。

    同じ可用性ゾーンから複数のサブネットを選択する場合、間違ったサブネットを選択すると、Threat Defense Virtual インスタンスの展開中に問題が発生する可能性があります。

    タイプ:List<AWS::EC2::Subnet::Id>

    CCLSubnetRanges

    文字列

    さまざまな可用性ゾーンの CCL サブネットの IP アドレス範囲を入力します。

    最初の 4 つの予約済み IP アドレスを除外します。クラスタ制御リンク(CCL)の IP アドレスプール。

    IP アドレスは、CCL IP アドレスプールから Threat Defense Virtual インスタンスの CCL インターフェイスに割り当てられます。

    MgmtInterfaceSG

    リスト

    Threat Defense Virtual インスタンスのセキュリティグループ ID を選択します。

    タイプ:List<AWS::EC2::SecurityGroup::Id>

    InsideInterfaceSG

    リスト

    Threat Defense Virtual インスタンスの内部インターフェイスのセキュリティグループ ID を選択します。

    タイプ:List<AWS::EC2::SecurityGroup::Id>

    LambdaSG

    リスト

    Lambda 関数のセキュリティグループを選択します。

    発信接続が [ANYWHERE] に設定されていることを確認します。

    タイプ:List<AWS::EC2::SecurityGroup::Id>

    CCLInterfaceSG

    リスト

    Threat Defense Virtual インスタンスの CCL インターフェイスのセキュリティグループ ID を選択します。

    GWLB の設定

    DeployGWLBE

    文字列

    [はい(Yes)] をクリックして GWLB エンドポイントを展開します。

    デフォルトでは、この値は [いいえ(No)] に設定されています。

    VpcIdLBE

    文字列

    ゲートウェイロードバランサのエンドポイントを展開する VPC を入力します。

    (注)



    GWLB エンドポイントを展開しない場合は、このフィールドに値を入力しないでください。

    GWLBESubnetId

    文字列

    サブネット ID を 1 つだけ入力します。

    (注)



    GWLB エンドポイントを展開しない場合は、このフィールドに値を入力しないでください。

    サブネットが正しい VPC および指定した可用性ゾーンに属していることを確認します。

    TargetFailover

    文字列

    ターゲットに障害が発生した場合または登録解除された場合のターゲット フェールオーバー サポートを有効にします(このパラメータの値はデフォルトで [再調整(rebalance)] に設定されています)。

    • [再調整なし(no_rebalance)]:既存のフローを障害が発生したターゲットに送信し、新しいフローを正常なターゲットに送信し、後方互換性を確保します。

    • [再調整(rebalance)]:新しいフローが正常なターゲットに送られるようにしながら、既存のフローを再配布します。

      [再調整(rebalance)] は、Threat Defense Virtual バージョン 7.4.1 以降でサポートされています。

    TgHealthPort

    文字列

    GWLB の正常性チェックポートを入力します。

    (注)



    デフォルトでは、このポートはトラフィックに使用されません。

    指定した値が有効な TCP ポートであることを確認します。デフォルト:8080

    Cisco NGFWv インスタンスの設定

    InstanceType

    文字列

    Cisco Threat Defense Virtual EC2 インスタンスタイプ。

    選択したインスタンスタイプが AWS リージョンでサポートされていることを確認します。

    デフォルトでは、c5.xlarge が選択されています。

    LicenseType

    文字列

    Cisco Threat Defense Virtual EC2 インスタンス ライセンス タイプを選択します。AMI-ID パラメータに入力する AMI ID が同じライセンスタイプであることを確認します。

    デフォルトでは、[BYOL] が選択されています。

    AssignPublicIP

    文字列

    AWS IP アドレスプールから Threat Defense Virtual のパブリック IP アドレスを割り当てるには、値を [はい(true)] に設定します。

    AmiID

    文字列

    リージョン、バージョン、およびライセンスタイプ(BYOL または PAYG)に従って正しい AMI ID を選択します。

    Threat Defense Virtual 7.2 以降ではクラスタリングがサポートされ、Threat Defense Virtual バージョン 7.6 以降では自動スケーリングと複数の可用性ゾーンの機能拡張がサポートされています。

    タイプ:AWS::EC2::Image::Id

    ngfwPassword

    文字列

    Threat Defense Virtual インスタンスのパスワード。

    すべての Threat Defense Virtual インスタンスには、起動テンプレート(クラスタグループ)の [ユーザーデータ(Userdata)] フィールドにあるデフォルトのパスワードが設定されています。

    Threat Defense Virtual にアクセスできるようになると、パスワードがアクティブになります。

    文字数は 8 文字以上にする必要があります。パスワードには、プレーンテキストのパスワードまたは KMS 暗号化パスワードを使用できます。

    KmsArn

    文字列

    既存の KMS の ARN(保存時に暗号化するための AWS KMS キー)を入力します。

    このフィールドに値を指定する場合、Threat Defense Virtual インスタンスの管理者パスワードは暗号化されたパスワードである必要があります。

    暗号化パスワードの生成例:"aws kms encrypt --key-id <KMS ARN> --plaintext <password> "

    パスワードの暗号化は、指定された ARN のみを使用して実行する必要があります。

    FMC 自動化の設定

    fmcDeviceGrpName

    文字列

    Management Center でクラスタグループの一意の名前を入力します。

    fmcPublishMetrics

    文字列

    Management Center をポーリングし、特定のデバイスグループメトリックを AWS CloudWatch にパブリッシュする Lambda 関数を作成するには、true を選択します。

    使用可能な値:

    • true

    • false

    デフォルトでは、この値は true に設定されています。

    fmcMetricsUsername

    文字列

    Management Center からメモリメトリックをポーリングするための一意の内部ユーザー名を入力します。

    ユーザーには、ネットワーク管理者およびメンテナンスユーザー以上の権限が必要です。

    fmcMetricsPassword

    文字列

    パスワードを入力します。

    KMS マスターキー ARN パラメータを指定した場合は、必ず、暗号化されたパスワードを入力してください。

    間違ったパスワードを入力するとメトリック収集が失敗する可能性があるため、必ず、正しいパスワードを入力してください。

    fmcServer

    文字列

    IP アドレスには、外部 IP アドレス、または VPC の Threat Defense Virtual 管理サブネットで到達可能な IP アドレスを指定できます。

    最小長:7

    最大長:15

    fmcOperationsUsername

    文字列

    CloudWatch 用の Management Center Virtual に使用する一意の内部ユーザー名を入力します。

    ユーザーには管理者権限が必要です。

    fmcOperationsPassword

    文字列

    パスワードを入力します。

    KMS マスターキー ARN パラメータを指定した場合は、必ず、暗号化されたパスワードを入力してください。

    スケーリングの設定

    CpuThresholds

    カンマ区切りリスト

    (任意)ゼロ以外の下限しきい値と上限しきい値を指定すると、スケールポリシーが作成されます。(0,0) を選択すると、CPU スケーリングアラームまたはポリシーは作成されません。評価ポイントとデータポイントは、デフォルト値または推奨値にします。

    デフォルトでは、このテンプレートでは自動スケールが有効になっています。自動スケールは展開後に無効にできます。

    MemoryThresholds

    カンマ区切りリスト

    ゼロ以外の下限しきい値と上限しきい値を指定すると、スケールポリシーが作成されます。(0,0) を選択すると、メモリスケーリングアラームまたはポリシーは作成されません。評価ポイントとデータポイントは、デフォルト値または推奨値にします。

  5. [次へ(Next)] をクリックします。

  6. クリックしてすべての AWS CloudFormation オプションを確認します。

  7. [送信(Submit)] をクリックしてクラスタを展開します。

  8. [次へ(Next)]、[スタックの作成(Create stack)] の順にクリックします。

    Lambda 関数が残りのプロセスを管理し、Threat Defense Virtual が自動的に Management Center に登録されます。

図 4. 展開されたリソース

ステータスが CREATE_IN_PROGRESS から CREATE COMPLETE に変わり、展開が成功したことが示されます。

ステップ 5

いずれかのノードにログインし、show cluster info コマンドを使用して、クラスタの展開を確認します。

図 5. クラスタ ノード
クラスタノード
図 6. show cluster info

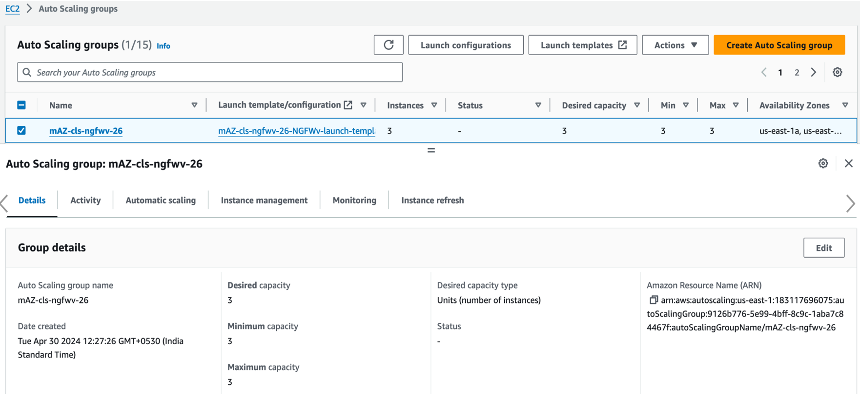

自動スケーリングのパラメータ設定

展開が完了したら、Threat Defense Virtual 自動スケーリンググループの [最小容量(Minimum capacity)]、[最大容量(Maximum capacity)]、および [必要な容量(Desired capacity)] を指定する必要があります。自動スケーリング機能を検証する必要があります。

手順

ステップ 1

AWS コンソールから、[サービス(Services)] > [EC2] > [自動スケーリンググループ(Auto Scaling groups)] > 作成された ClusterAutoscale グループの順に選択します。



ステップ 2

[自動スケーリンググループ(autoscale group)] チェックボックスをオンにします。

ステップ 3

[アクション(Actions)] をクリックして、自動スケーリンググループの容量を編集します。

ステップ 4

[必要な容量(Desired capacity)] を設定してから、[スケーリング制限(Scaling limits)] 容量を設定します。

ステップ 5

CPU とメモリのメトリックデータが使用可能かどうかと、AWS Cloudwatch アラームでスケーリングが予期したとおりに発生しているかどうかを確認します。


スタックの更新による Threat Defense Virtual クラスタリングでの IMDSv2 必須モードの設定

AWS にすでに展開されている Threat Defense Virtual の自動スケール グループ インスタンスの IMDSv2 必須モードを設定できます。

始める前に

IMDSv2 必須モードは、Threat Defense Virtual バージョン 7.6 以降でのみサポートされています。展開に IMDSv2 モードを設定する前に、既存のインスタンスのバージョンが IMDSv2 モードと互換性がある(バージョン 7.6 にアップグレードされている)ことを確認する必要があります。

手順

ステップ 1

AWS コンソールで、[CloudFormation] に移動し、[スタック(Stacks)] をクリックします。

ステップ 2

最初に展開されたクラスタリングインスタンスのスタックを選択します。

ステップ 3

[更新(Update)]をクリックします。

ステップ 4

[スタックの更新(Update stack)] ページで、[既存のテンプレートの置換(Replace existing template)] をクリックします。

ステップ 5

[テンプレートの指定(Specify template)] セクションで、[テンプレートファイルのアップロード(Upload a template file)] をクリックします。

ステップ 6

IMDSv2 をサポートするテンプレートを選択してアップロードします。

ステップ 7

テンプレートの入力パラメータの値を指定します。

ステップ 8

スタックを更新します。


AWS でのクラスタの手動展開

クラスタを手動で展開するには、Day 0 構成を準備し、各ノードを展開してから制御ノードを Management Center に追加します。

AWS 向け Day 0 構成の作成

固定構成またはカスタマイズ構成のいずれかを使用できます。固定構成の使用をお勧めします。

AWS 向け固定構成を使用した Day 0 構成の作成

固定構成により、クラスタのブートストラップ構成が自動生成されます。

単一の可用性ゾーン:AWS 向け固定構成を使用した Day 0 構成

{
    "AdminPassword": "password",
    "Hostname": "hostname",
    "FirewallMode": "Routed",
    "ManageLocally": "No",
    "Cluster": {
        "CclSubnetRange": "ip_address_start ip_address_end",
        "ClusterGroupName": "cluster_name",
        [For Gateway Load Balancer] "Geneve": "{Yes | No}",
        [For Gateway Load Balancer] "HealthProbePort": "port"
    }
}

次に例を示します。


{
	"AdminPassword": "Sup3rnatural",
	"Hostname": "ciscoftdv",
	"FirewallMode": "Routed",
	"ManageLocally": "No",
	"Cluster": {
              "CclSubnetRange": "10.5.90.4 10.5.90.30",
		"ClusterGroupName": "ftdv-cluster",
		"Geneve": "Yes",
		"HealthProbePort": "7777"
	}
}
複数の可用性ゾーン:AWS 向け固定構成を使用した Day 0 構成

{
    "AdminPassword": "password",
    "Hostname": "hostname",
    "FirewallMode": "Routed",
    "ManageLocally": "No",
    "Cluster": {
    "CclSubnetRange":[
    "ip_address_start_AZ1 ip_address_end_AZ1",
    "ip_address_start_AZ2 ip_address_end_AZ2",
    "ip_address_start_AZ3 ip_address_end_AZ3"
     ],
   "ClusterGroupName": "cluster_name",
        [For Gateway Load Balancer] "Geneve": "{Yes | No}",
        [For Gateway Load Balancer] "HealthProbePort": "port"
    }
}

例:2 つの可用性ゾーン


{
	"AdminPassword": "Sup4rnatural",
	"Hostname": "ftdvcluster",
	"FirewallMode": "Routed",
	"ManageLocally": "No",
	"Cluster": {
        "CclSubnetRange": [
            "10.5.90.4  10.5.90.30",
            "10.5.91.4  10.5.91.30"
        ],
		"ClusterGroupName": "ftdv-cluster",
		"Geneve": "Yes",
		"HealthProbePort": "8080"
	}
}

例:3 つの可用性ゾーン


{
	"AdminPassword": "Sup4rnatural",
	"Hostname": "ftdvcluster",
	"FirewallMode": "Routed",
	"ManageLocally": "No",
	"Cluster": {
        "CclSubnetRange": [
            "10.5.90.4  10.5.90.30",
            "10.5.91.4  10.5.91.30",
            "10.5.92.4  10.5.92.30"
        ],
		"ClusterGroupName": "ftdv-cluster",
		"Geneve": "Yes",
		"HealthProbePort": "8080"
	}
}

CclSubnetRange 変数には、x.x.x.4 から始まる IP アドレスの範囲を指定します。クラスタリングに使用可能な IP アドレスが 16 個以上あることを確認します。開始(ip_address_start)および終了(ip_address_end)IP アドレスの例を以下に示します。

表 2. 開始 IP アドレスと終了 IP アドレスの例
CIDR 開始 IP アドレス 終了 IP アドレス

10.1.1.0/27

10.1.1.4

10.1.1.30

10.1.1.32/27

10.1.1.36

10.1.1.62

10.1.1.64/27

10.1.1.68

10.1.1.94

10.1.1.96/27

10.1.1.100

10.1.1.126

10.1.1.128/27

10.1.1.132

10.1.1.158

10.1.1.160/27

10.1.1.164

10.1.1.190

10.1.1.192/27

10.1.1.196

10.1.1.222

10.1.1.224/27

10.1.1.228

10.1.1.254

10.1.1.0/24

10.1.1.4

10.1.1.254

クラスタノードの展開

クラスタが形成されるようにクラスタノードを展開します。

手順

ステップ 1

必要な数のインターフェイス(ゲートウェイロードバランサ(GWLB)を使用している場合は 4 つのインターフェイス、非ネイティブロードバランサを使用している場合は 5 つのインターフェイス)でクラスタの Day 0 構成を使用することにより、Threat Defense Virtual インスタンスを展開します。これを行うには、[インスタンスの詳細設定(Configure Instance Details)] > [高度な詳細(Advanced Details)] セクションで、クラスタの Day 0 構成に貼り付けます。

(注)



次の順序でインスタンスにインターフェイスを接続していることを確認します。

  • AWS ゲートウェイロードバランサの 4 つのインターフェイス:管理、診断、内部、クラスタ制御リンク。

  • 非ネイティブロードバランサの 5 つのインターフェイス:管理、診断、内部、外部、クラスタ制御リンク。

AWS での Threat Defense Virtual の展開の詳細については、「Deploy the Threat Defense Virtual on AWS」を参照してください。

ステップ 2

ステップ 1 を繰り返して、必要な数の追加ノードを展開します。

ステップ 3

Threat Defense Virtual コンソールで show cluster info コマンドを使用して、すべてのノードがクラスタに正常に参加したかどうかを確認します。

ステップ 4

AWS ゲートウェイロードバランサを設定します。

  1. ターゲットグループと GWLB を作成します。

  2. ターゲットグループを GWLB に割り当てます。

    (注)



    正しいセキュリティグループ、リスナー設定、およびヘルスチェック設定を使用するように GWLB を設定していることを確認します。

  3. IP アドレスを使用して、データインターフェイス(内部インターフェイス)をターゲットグループに登録します。

詳細については、「Create a Gateway Load Balancer」を参照してください。

ステップ 5

Management Center に制御ノードを追加します。Management Center へのクラスタの追加(手動展開) を参照してください。


AWS における GWLB を使用した Secure Firewall Threat Defense Virtual クラスタリングのターゲットフェールオーバーの設定

AWS の Threat Defense 仮想クラスタリングは、ゲートウェイロードバランサ(GWLB)を使用して、指定された Threat Defense 仮想ノードにインスペクション用のネットワークパケットをバランシングおよび転送します。GWLB は、ターゲットノードのフェールオーバーまたは登録解除が発生した場合に、ターゲットノードにネットワークパケットを送信し続けるように設計されています。

AWS でターゲットフェールオーバー機能を使用すると、計画メンテナンス中またはターゲットノードの障害時にノードの登録が解除された場合に、GWLB がネットワークパケットを正常なターゲットノードにリダイレクトできるようになります。この機能ではクラスタのステートフル フェールオーバーを利用しています。

AWS では、AWS Elastic Load Balancing(ELB)API または AWS コンソールを介してターゲットフェールオーバーを設定できます。


(注)


GWLB が SSH、SCP、CURL、などの特定のプロトコルを使用してトラフィックをルーティングしている間にターゲットノードに障害が発生した場合、正常なターゲットへのトラフィックのリダイレクトに遅延が発生する可能性があります。この遅延は、トラフィックフローの再調整と再ルーティングが原因で発生します。


AWS では、AWS ELB API または AWS コンソールを介してターゲットフェールオーバーを設定できます。

  • AWS API(AWS ELB API 内)の modify-target-group-attributes で、次の 2 つの新しいパラメータを変更することにより、フロー処理の動作を定義できます。

    • target_failover.on_unhealthy:ターゲットが正常でなくなった場合に GWLB がネットワークフローをどのように処理するかを定義します。

    • target_failover.on_deregistration:ターゲットが登録解除された場合に GWLB がネットワークフローをどのように処理するかを定義します。

    次のコマンドは、これら 2 つのパラメータを定義するサンプルの API パラメータ設定を示しています。
    aws elbv2 modify-target-group-attributes \
    --target-group-arn arn:aws:elasticloadbalancing:…/my-targets/73e2d6bc24d8a067 \
    --attributes \
    Key=target_failover.on_unhealthy, Value=rebalance[no_rebalance] \
    Key=target_failover.on_deregistration, Value=rebalance[no_rebalance]

    詳細については、AWS のマニュアルの「TargetGroupAttribute」を参照してください。

  • AWS コンソール:EC2 コンソールでは、次のオプションを設定することにより、[ターゲットグループ(Target Group)] ページの [ターゲットフェールオーバー(Target Failover)] オプションを有効にすることができます。

    • ターゲットグループの属性を編集する

    • ターゲットフェールオーバーを有効にする

    • 再調整フローを確認する

    ターゲットフェールオーバーを有効にする方法の詳細については、AWS における Secure Firewall Threat Defense Virtual クラスタリングのターゲットフェールオーバーの有効化 を参照してください。

AWS における Secure Firewall Threat Defense Virtual クラスタリングのターゲットフェールオーバーの有効化

Threat Defense Virtual のデータインターフェイスは、AWS の GWLB のターゲットグループに登録されます。Threat Defense Virtual クラスタリングでは、各インスタンスはターゲットグループに関連付けられています。GWLB は、ターゲットグループのターゲットノードとして識別または登録されているこの正常なインスタンスにトラフィックを負荷分散して送信します。

始める前に

手動で、または CloudFormation テンプレートを使用して、AWS でクラスタを展開している必要があります。

CloudFormation テンプレートを使用してクラスタを展開する場合、クラスタ展開ファイル deploy_ftdv_clustering.yaml の [GWLBの設定(GWLB Configuration)] セクションで使用可能な [再調整(rebalance)] 属性を割り当てることにより、[ターゲットフェールオーバー(Target Failover)] のパラメータを有効にすることもできます。テンプレートでは、このパラメータの値はデフォルトで [再調整(rebalance)] に設定されています。ただし、AWS コンソールでは、このパラメータのデフォルト値は [再調整なし(no_rebalance)] に設定されています。

それぞれの説明は次のとおりです。

  • 再調整なし(no_rebalance):GWLB は、機能していないターゲットまたは登録解除されたターゲットにネットワークフローを送信し続けます。

  • 再調整(rebalance):既存のターゲットが機能していないか登録解除された場合、GWLB はネットワークフローを別の正常なターゲットに送信します。

AWS でのスタックの展開については、以下を参照してください。

手順


ステップ 1

AWS コンソールで、[サービス(Services)] > [EC2] に移動します。

ステップ 2

[ターゲットグループ(Target Groups)] をクリックして、ターゲットグループのページを表示します。

ステップ 3

Threat Defense Virtual データインターフェイス IP を登録するターゲットグループを選択します。ターゲットグループの詳細ページが表示され、ターゲットフェールオーバー属性を有効にできます。

ステップ 4

[属性(Attributes)] メニューに移動します。

ステップ 5

[編集(Edit)] をクリックして属性を編集します。

ステップ 6

[フローの再調整(Rebalance flows)] スライダのボタンを右に切り替えてターゲットフェールオーバーを有効にし、ターゲットフェールオーバーや登録解除の際に既存のネットワークパケットを再調整して正常なターゲットノードに転送するように GWLB を設定します。


Azure でクラスタを展開する

Azure Gateway Load Balancer(GWLB)、または非ネイティブのロードバランサでクラスタを使用できます。Azure でクラスタを展開するには、Azure Resource Manager(ARM)テンプレートを使用して仮想マシンスケールセットを展開します。

GWLB ベースのクラスタ展開のサンプルトポロジ

図 7. GWLB を使用する着信トラフィックの導入例とトポロジ
図 8. GWLB を使用する発信トラフィックの導入例とトポロジ

Azure ゲートウェイロードバランサおよびペアプロキシ

Azure サービスチェーンでは、Threat Defense Virtual がインターネットと顧客サービス間のパケットをインターセプトできる透過的なゲートウェイとして機能します。Threat Defense Virtual は、ペアプロキシの VXLAN セグメントを利用して、単一の NIC に外部インターフェイスと内部インターフェイスを定義します。

次の図は、外部 VXLAN セグメント上のパブリックゲートウェイロードバランサから Azure ゲートウェイロードバランサに転送されるトラフィックを示しています。ゲートウェイロードバランサは、複数の Threat Defense Virtual の間でトラフィックのバランスを取り、トラフィックをドロップするか、内部 VXLAN セグメント上のゲートウェイロードバランサに送り返す前に検査します。Azure ゲートウェイロードバランサは、トラフィックをパブリックゲートウェイロードバランサと宛先に送り返します。

図 9. ペアリングされたプロキシを使用した Azure Gateway ロードバランサ

GWLB を使用して Azure で Threat Defense Virtual クラスタを展開するためのエンドツーエンドのプロセス

テンプレートベースの展開

次のフローチャートは、GWLB を使用した Azure での Threat Defense Virtual クラスタのテンプレートベース展開のワークフローを示しています。

ワークスペース

手順

ローカルホスト GitHub からテンプレートとファイルをダウンロードします。
ローカルホスト azure_ftdv_gwlb_cluster.json と azure_ftdv_gwlb_cluster_parameters.json を必要なパラメータで変更します。
Azure Cloud リソースグループ、仮想ネットワーク、およびサブネットを作成します。
Azure Cloud カスタムテンプレートを展開します。
Azure Cloud インスタンスの詳細を設定します。
クラスタノード クラスタの展開を確認します。
Azure Cloud Function アプリを使用して Management Center にクラスタを登録します。
Azure Cloud FTPS のログイン情報を作成します。
ローカルホスト Cluster_Function.zip ファイルを Function アプリにアップロードします。

手動展開

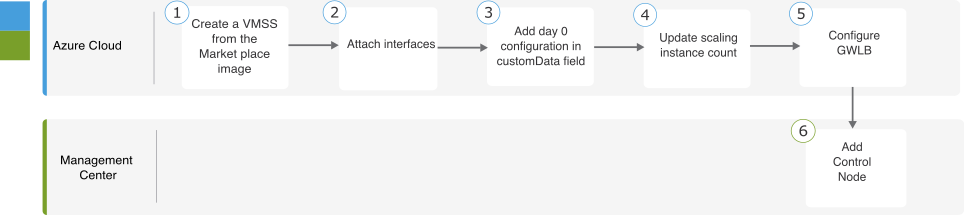

次のフローチャートは、GWLB を使用した Azure での Threat Defense Virtual クラスタの手動展開のワークフローを示しています。

ワークスペース

手順

ローカルホスト Marketplace イメージから VMSS を作成します。
ローカルホスト インターフェイスを接続します。
ローカルホスト [customData] フィールドに Day 0 構成を追加します。
ローカルホスト スケーリングインスタンス数を更新します。
ローカルホスト GWLB を設定します。
Management Center 制御ノードを追加します。

テンプレート

以下のテンプレートは GitHub で入手できます。パラメータ値は、テンプレートで指定されたパラメータ名、および値であり、自明です。

Cisco Secure Firewall バージョン 7.4.1 以降では、診断インターフェイスを使用せずにクラスタを展開できます。外部、内部、管理、および CCL インターフェイスのみを使用してクラスタを展開するには、withoutDiagnostic テンプレート(azure_withoutDiagnostic_ftdv_gwlb_cluster_parameters.json および azure_withoutDiagnostic_ftdv_gwlb_cluster.json ファイル)を使用します。

診断インターフェイスで展開するテンプレート:

診断インターフェイスなし で展開するテンプレート:

前提条件

  • クラスタが Management Center に自動登録できるようにするには、Management Center でネットワーク管理者およびメンテナンスのユーザー権限を持つユーザーを作成します。これらの権限を持つユーザーは、REST API を使用できます。『Cisco Secure Firewall Management Center Administration Guide』を参照してください。

  • テンプレートの展開時に指定するポリシー名と一致するアクセスポリシーを Management Center に追加します。

  • Management Center Virtual が適切にライセンスされていることを確認します。

  • クラスタが Management Center Virtual に追加されたら、次の手順を実行します。

    1. Management Center のプラットフォーム設定でヘルスチェックのポート番号を設定します。この設定の詳細については、「Platform Settings」を参照してください。

    2. データトラフィックのスタティックルートを作成します。スタティックルートの作成の詳細については、「Add a Static Route」を参照してください。

      スタティックルートの設定例:

      Network: any-ipv4
      Interface: vxlan_tunnel
      Leaked from Virtual Router: Global
      Gateway: vxlan_tunnel_gw
      Tunneled: false
      Metric: 2


    (注)


    vxlan_tunnel_gw は、データサブネットのゲートウェイ IP アドレスです。


Azure Resource Manager テンプレートを使用した Azure と GWLB でのクラスタの展開

カスタマイズされた Azure Resource Manager(ARM)テンプレートを使用して、Azure GWLB の仮想マシンスケールセットを展開します。

手順


ステップ 1

テンプレートを準備します。

  1. GitHub リポジトリをローカルフォルダに複製します。https://github.com/CiscoDevNet/cisco-ftdv/tree/master/cluster/azure を参照してください。

  2. azure_ftdv_gwlb_cluster.json と azure_ftdv_gwlb_cluster_parameters.json を必要なパラメータで変更します。

    または

    診断インターフェイスなしでクラスタを展開するために必要なパラメータを使用して、withoutDiagnostic テンプレート(azure_withoutDiagnostic_ftdv_gwlb_cluster_parameters.jsonazure_withoutDiagnostic_ftdv_gwlb_cluster.json)を変更します。

ステップ 2

Azure ポータルにログイン:https://portal.azure.com

ステップ 3

リソース グループを作成します。

  1. [基本(Basics)] タブで、ドロップダウンリストから [サブスクリプション(Subscription)] および [リソースグループ(Resource group)] を選択します。

  2. 必須の [リージョン(Region)] を選択します。

ステップ 4

管理、診断、外部、クラスタ制御リンク(CCL)の 4 つのサブネットを持つ仮想ネットワークを作成します。

Cisco Secure Firewall バージョン 7.4.1 以降では、診断インターフェイスを使用せずにクラスタを展開できます。外部、内部、管理、および CCL インターフェイスのみを使用してクラスタを展開するには、withoutDiagnostic テンプレート(azure_withoutDiagnostic_ftdv_gwlb_cluster_parameters.json および azure_withoutDiagnostic_ftdv_gwlb_cluster.json ファイル)を使用します。

  1. 仮想ネットワークを作成します。

    1. [基本(Basics)] タブで、ドロップダウンリストから [サブスクリプション(Subscription)] および [リソースグループ(Resource group)] を選択します。

    2. 必須の [リージョン(Region)] を選択します。[次へ:IPアドレス(Next: IP addresses)] をクリックします。

    [IPアドレス(IP Addresses)] タブで、[サブネットの追加(Add subnet)] をクリックし、管理、診断、データ、およびクラスタ制御リンクのサブネットを追加します。

    Threat Defense Virtual 7.4.1 クラスタを診断インターフェイスなしで展開する場合は、診断サブネットの作成をスキップする必要があります。

  2. サブネットを追加します。

ステップ 5

カスタムテンプレートを展開します。

  1. [作成(Create)] > [テンプレートの展開(Template deployment)](カスタムテンプレートを使用して展開)をクリックします。

  2. [エディタで独自のテンプレートを構築する(Build your own template in the editor)] をクリックします。

  3. [ファイルのロード(Load File)] をクリックし、azure_ftdv_gwlb_cluster.json または azure_withoutDiagnostic_ftdv_gwlb_cluster.jsonをアップロードします(診断インターフェイスなしでの展開を選択した場合)。

  4. [保存(Save)] をクリックします。

ステップ 6

インスタンスの詳細を設定します。

  1. 必要な値を入力し、[確認して作成(Review + create)] をクリックします。

  2. 検証に合格したら、[作成(Create)] をクリックします。

ステップ 7

インスタンスの実行後、いずれかのノードにログインし、show cluster info コマンドを入力して、クラスタの展開を確認します。

図 10. show cluster info
show cluster info

ステップ 8

Azure ポータルで、Function アプリをクリックしてクラスタを Management Center に登録します。

(注)



Function アプリを使用しない場合は、[追加(Add)] > [デバイス(Device)][追加(Add)] > [クラスタ(Cluster)] ではない)を使用して、制御ノードを Management Center に直接登録することもできます。その他のクラスタノードは自動的に登録されます。

ステップ 9

[展開センター(Deployment Center)] > [FTPSのログイン情報(FTPS credentials)] > [ユーザースコープ(User scope)] > [ユーザー名とパスワードの設定(Configure Username and Password)]をクリックして FTPS のログイン情報を作成し、[保存(Save)] をクリックします。

ステップ 10

ローカルの端末で次の curl コマンドを実行し、Cluster_Function.zip ファイルを Function アプリにアップロードします。

curl -X POST -u ユーザー名 --data-binary @"Cluster_Function.zip" https:// Function_App_Name.scm.azurewebsites.net/api/zipdeploy

(注)



curl コマンドは、実行が完了するまでに数分(2 分未満~ 3 分)かかる場合があります。

関数が Function アプリにアップロードされます。関数が開始され、ストレージアカウントのアウトキューにログが表示されます。Management Center へのデバイス登録が開始されます。

図 11. 機能
クラスタ機能のアップロード
図 12. キュー
出力キュー
図 13. アウトキュー
アウトキュー

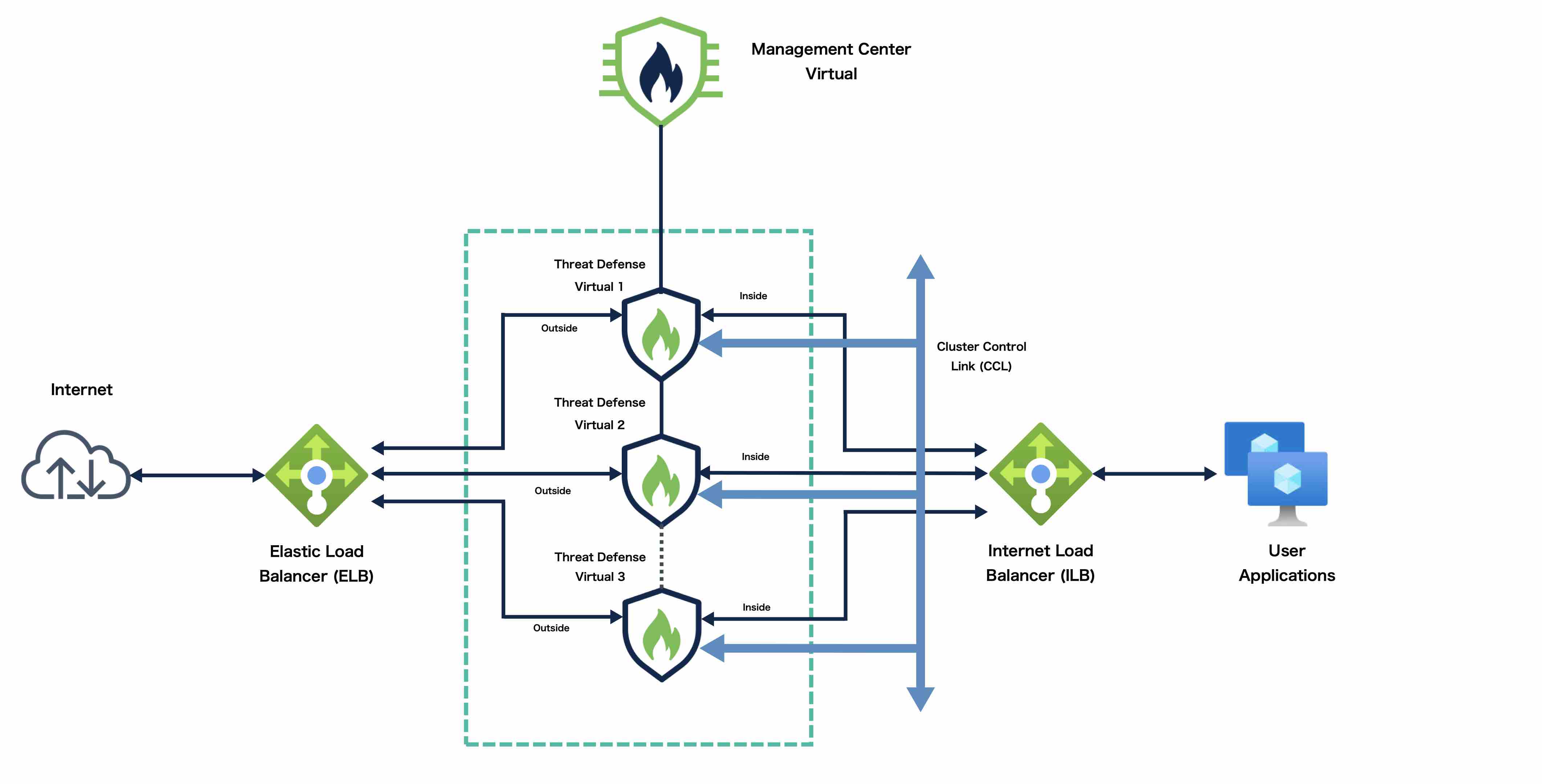

NLB ベースのクラスタ展開のサンプルトポロジ

このトポロジは、着信と発信の両方のトラフィックフローを示しています。Threat Defense Virtual クラスタは、内部ロードバランサと外部ロードバランサの間に挟まれています。Management Center Virtual インスタンスは、クラスタの管理に使用されます。

インターネットからの着信トラフィックは、外部ロードバランサに送られ、そこから Threat Defense Virtual クラスタにトラフィックが送信されます。トラフィックは、クラスタ内の Threat Defense Virtual インスタンスによって検査された後、アプリケーション VM に転送されます。

アプリケーション VM からの発信トラフィックは、内部ロードバランサに送信されます。その後、トラフィックは Threat Defense Virtual クラスタに転送され、インターネットに送信されます。

NLB を使用して Azure で Threat Defense Virtual クラスタを展開するためのエンドツーエンドのプロセス

テンプレートベースの展開

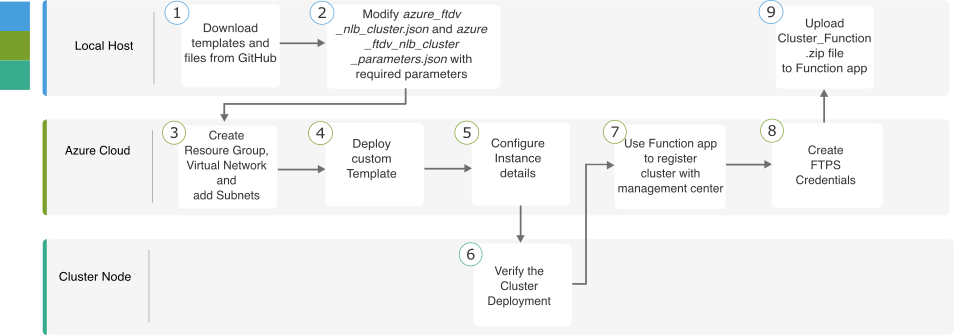

次のフローチャートは、NLB を使用した Azure での Threat Defense Virtual クラスタのテンプレートベース展開のワークフローを示しています。

ワークスペース

手順

ローカルホスト GitHub からテンプレートとファイルをダウンロードします。
ローカルホスト azure_ftdv_nlb_cluster.json と azure_ftdv_nlb_cluster_parameters.json を必要なパラメータで変更します。
Azure Cloud リソースグループ、仮想ネットワーク、およびサブネットを作成します。
Azure Cloud カスタムテンプレートを展開します。
Azure Cloud インスタンスの詳細を設定します。
クラスタノード クラスタの展開を確認します。
Azure Cloud Function アプリを使用して Management Center にクラスタを登録します。
Azure Cloud FTPS のログイン情報を作成します。
ローカルホスト Cluster_Function.zip ファイルを Function アプリにアップロードします。

手動展開

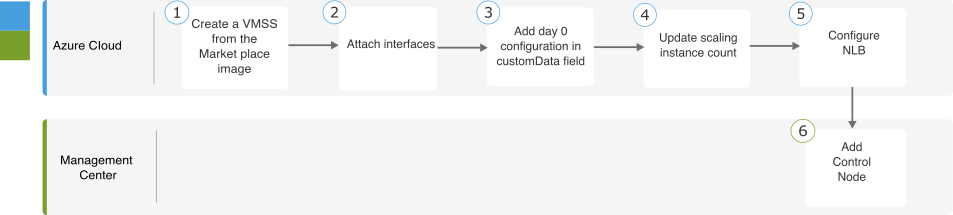

次のフローチャートは、NLB を使用した Azure での Threat Defense Virtual クラスタの手動展開のワークフローを示しています。

ワークスペース

手順

ローカルホスト Marketplace イメージから VMSS を作成します。
ローカルホスト インターフェイスを接続します。
ローカルホスト [customData] フィールドに Day 0 構成を追加します。
ローカルホスト スケーリングインスタンス数を更新します。
ローカルホスト NLB を設定します。
Management Center 制御ノードを追加します。

テンプレート

以下のテンプレートは GitHub で入手できます。パラメータ値は、テンプレートで指定されたパラメータ名、および値であり、自明です。

Cisco Secure Firewall バージョン 7.4.1 以降では、診断インターフェイスを使用せずにクラスタを展開できます。外部、内部、管理、および CCL インターフェイスのみを使用してクラスタを展開するには、withoutDiagnostic テンプレート(azure_withoutDiagnostic_ftdv_nlb_cluster_parameters.json および azure_withoutDiagnostic_ftdv_nlb_cluster.json ファイル)を使用します。

診断インターフェイスで展開するテンプレート:

診断インターフェイスなし で展開するテンプレート:

前提条件

  • クラスタが Management Center に自動登録できるようにするには、Management Center でネットワーク管理者およびメンテナンスのユーザー権限を持つユーザーを作成します。これらの権限を持つユーザーは、REST API を使用できます。『Cisco Secure Firewall Management Center Administration Guide』を参照してください。

  • テンプレートの展開時に指定するポリシー名と一致するアクセスポリシーを Management Center に追加します。

  • Management Center Virtual が適切にライセンスされていることを確認します。

  • クラスタが Management Center Virtual に追加されたら、次の手順を実行します。

    1. Management Center のプラットフォーム設定でヘルスチェックのポート番号を設定します。この設定の詳細については、「Platform Settings」を参照してください。

    2. 外部および内部インターフェイスからのトラフィックのスタティックルートを作成します。スタティックルートの作成の詳細については、「Add a Static Route」を参照してください。

      外部インターフェイスのスタティックルートの設定例:

      Network: any-ipv4
      Interface: outside
      Leaked from Virtual Router: Global
      Gateway: ftdv-cluster-outside
      Tunneled: false
      Metric: 10

      (注)


      ftdv-cluster-outside は、外部サブネットのゲートウェイ IP アドレスです。


      内部インターフェイスのスタティックルートの設定例:


      Network: any-ipv4
      Interface: inside
      Leaked from Virtual Router: Global
      Gateway: ftdv-cluster-inside-gw
      Tunneled: false
      Metric: 11

      (注)


      ftdv-cluster-inside-gw は、内部サブネットのゲートウェイ IP アドレスです。


    3. データトラフィックの NAT ルールを設定します。NAT ルールの設定の詳細については、「Network Address Translation」を参照してください。

Azure Resource Manager テンプレートを使用した Azure と NLB でのクラスタの展開

カスタマイズされた Azure Resource Manager(ARM)テンプレートを使用して、Azure NLB のクラスタを展開します。

手順


ステップ 1

テンプレートを準備します。

  1. GitHub リポジトリをローカルフォルダに複製します。https://github.com/CiscoDevNet/cisco-ftdv/tree/master/cluster/azure を参照してください。

  2. azure_ftdv_nlb_cluster.json と azure_ftdv_nlb_cluster_parameters.json を必要なパラメータで変更します。

    診断インターフェイスなしでクラスタを展開するために必要なパラメータを使用して、withoutDiagnostic テンプレート azure_withoutDiagnostic_ftdv_nlb_cluster_parameters.jsonazure_withoutDiagnostic_ftdv_nlb_cluster.json を変更します。

ステップ 2

Azure ポータルにログイン:https://portal.azure.com

ステップ 3

リソース グループを作成します。

  1. [基本(Basics)] タブで、ドロップダウンリストから [サブスクリプション(Subscription)] および [リソースグループ(Resource group)] を選択します。

  2. 必須の [リージョン(Region)] を選択します。

ステップ 4

管理、診断、内部、外部、クラスタ制御リンクの 5 つのサブネットを持つ仮想ネットワークを作成します。

Cisco Secure Firewall バージョン 7.4.1 以降では、診断インターフェイスを使用せずにクラスタを展開できます。外部、内部、管理、およびクラスタ制御リンクのインターフェイスのみを使用してクラスタを展開するには、withinDiagnostic テンプレート(azure_withoutDiagnostic_ftdv_nlb_cluster_parameters.json および azure_withoutDiagnostic_ftdv_nlb_cluster.json ファイル)を使用します。

  1. 仮想ネットワークを作成します。

    1. [基本(Basics)] タブで、ドロップダウンリストから [サブスクリプション(Subscription)] および [リソースグループ(Resource group)] を選択します。

    2. b)必須の [リージョン(Region)] を選択します。[次へ:IPアドレス(Next: IP addresses)] をクリックします。

  2. サブネットを追加します。

    [IPアドレス(IP Addresses)] タブで、[サブネットの追加(Add subnet)] をクリックし、管理、診断、内部、外部、およびクラスタ制御リンクのサブネットを追加します。

    Threat Defense Virtual 7.4.1 クラスタを診断インターフェイスなしで展開する場合は、診断サブネットの作成をスキップする必要があります。

ステップ 5

カスタムテンプレートを展開します。

  1. [作成(Create)] > [テンプレートの展開(Template deployment)](カスタムテンプレートを使用して展開)をクリックします。

  2. [エディタで独自のテンプレートを構築する(Build your own template in the editor)] をクリックします。

  3. [ファイルのロード(Load File)] をクリックし、azure_ftdv_nlb_cluster.json または azure_withoutDiagnostic_ftdv_nlb_cluster.json をアップロードします(診断インターフェイスなしでの展開を選択した場合)

  4. [保存(Save)] をクリックします。

ステップ 6

インスタンスの詳細を設定します。

  1. 必要な値を入力し、[確認して作成(Review + create)] をクリックします。

    (注)



    クラスタ制御リンクの開始アドレスと終了アドレスは、必要な数だけ指定してください(最大 16 個)。範囲を大きくすると、パフォーマンスに影響する可能性があります。

  2. 検証に合格したら、[作成(Create)] をクリックします。

ステップ 7

インスタンスの実行後、いずれかのノードにログインし、show cluster info コマンドを使用して、クラスタの展開を確認します。

図 14. show cluster info
show cluster info

ステップ 8

Azure ポータルで、Function アプリをクリックしてクラスタを Management Center に登録します。

(注)



Function アプリを使用しない場合は、[追加(Add)] > [デバイス(Device)]([追加(Add)] > [クラスタ(Cluster)] ではない)を使用して、制御ノードを Management Center に直接登録することもできます。その他のクラスタノードは自動的に登録されます。

ステップ 9

[展開センター(Deployment Center)] > [FTPSのログイン情報(FTPS credentials)] > [ユーザースコープ(User scope)] > [ユーザー名とパスワードの設定(Configure Username and Password)]をクリックして FTPS のログイン情報を作成し、[保存(Save)] をクリックします。

ステップ 10

ローカルの端末で次の curl コマンドを実行し、Cluster_Function.zip ファイルを Function アプリにアップロードします。

curl -X POST -u ユーザー名 --data-binary @"Cluster_Function.zip" https:// Function_App_Name.scm.azurewebsites.net/api/zipdeploy

(注)



curl コマンドは、実行が完了するまでに数分(2 分未満~ 3 分)かかる場合があります。

関数が Function アプリにアップロードされます。関数が開始され、ストレージアカウントのアウトキューにログが表示されます。Management Center へのデバイス登録が開始されます。


Azure でのクラスタの手動展開

クラスタを手動で展開するには、Day0 構成を準備し、各ノードを展開してから制御ノードを Management Center に追加します。

Azure 向け Day 0 構成の作成

固定構成またはカスタマイズ構成のいずれかを使用できます。

Azure 向け固定構成を使用した Day 0 構成の作成

固定構成により、クラスタのブートストラップ構成が自動生成されます。


{
	"AdminPassword": "password",
	"FirewallMode": "Routed",
	"ManageLocally": "No",
	"Diagnostic": "OFF",    //For deployment of version 7.4.1 and later without Diagnostics template, set this parameter to OFF.
.	"FmcIp": "<FMC_IP>",
	"FmcRegKey": "<REGISTRATION_KEY>",
	"FmcNatId": "<NAT_ID>",
	"Cluster": {
		"CclSubnetRange": "ip_address_start ip_address_end",
		"ClusterGroupName": "cluster_name",
		"HealthProbePort": "port_number",
		"GatewayLoadBalancerIP": "ip_address",
		"EncapsulationType": "vxlan",
		"InternalPort": "internal_port_number",
		"ExternalPort": "external_port_number",
		"InternalSegId": "internal_segment_id",
		"ExternalSegId": "external_segment_id"
	}
}

次に、Day 0 構成の例を示します。


{
	"AdminPassword": "password",
	"FirewallMode": "routed",
	"ManageLocally": "No",
	"Diagnostic": "OFF",    //For deployment of version 7.4.1 and later without Diagnostics template, set this parameter to OFF.
	"FmcIp":"<FMC_IP>",
	"FmcRegKey":"<REGISTRATION_KEY>",
	"FmcNatId":"<NAT_ID>",
	"Cluster": {
		"CclSubnetRange": "10.45.3.4 10.45.3.30",    //mandatory user input
		"ClusterGroupName": "ngfwv-cluster",         //mandatory user input
		"HealthProbePort": "7777",                   //mandatory user input
		"GatewayLoadBalanceIP": "10.45.2.4",         //mandatory user input
		"EncapsulationType": "vxlan",
		"InternalPort": "2000",
		"ExternalPort": "2001",
		"InternalSegId": "800",
		"ExternalSegId": "801"
	}
}

(注)


上記の設定をコピーして貼り付ける場合は、設定から //mandatory user input を必ず削除してください。

Azure ヘルスチェックの設定では、ここで設定した HealthProbePort を必ず指定してください。


CclSubnetRange 変数には、x.x.x.4 から始まる IP アドレスの範囲を指定します。クラスタリングに使用可能な IP アドレスが 16 個以上あることを確認します。開始 IP アドレスと終了 IP アドレスの例を次に示します。

表 3. 開始 IP アドレスと終了 IP アドレスの例
CIDR 開始 IP アドレス 終了 IP アドレス
10.1.1.0/27 10.1.1.4 10.1.1.30
10.1.1.32/27 10.1.1.36 10.1.1.62
10.1.1.64/27 10.1.1.68 10.1.1.94
10.1.1.96/27 10.1.1.100 10.1.1.126
10.1.1.128/27 10.1.1.132 10.1.1.158
10.1.1.160/27 10.1.1.164 10.1.1.190
10.1.1.192/27 10.1.1.196 10.1.1.222
10.1.1.224/27 10.1.1.228 10.1.1.254
Azure 向けカスタマイズ構成を使用した Day 0 構成の作成
コマンドを使用して、クラスタのブートストラップ設定をすべて入力できます。

{
	"AdminPassword": "password",
	"FirewallMode": "Routed",
	"ManageLocally": "No",
	"Diagnostic": "OFF",    //For deployment of version 7.4.1 and later without Diagnostics template, set this parameter to OFF.
	"FmcIp": "<FMC_IP>",
	"FmcRegKey": "<REGISTRATION_KEY>",
	"FmcNatId": "<NAT_ID>",
	"Cluster": {
		"CclSubnetRange": "ip_address_start ip_address_end",
		"ClusterGroupName": "cluster_name",
		"HealthProbePort": "port_number",
		"GatewayLoadBalancerIP": "ip_address",
		"EncapsulationType": "vxlan",
		"InternalPort": "internal_port_number",
		"ExternalPort": "external_port_number",
		"InternalSegId": "internal_segment_id",
		"ExternalSegId": "external_segment_id"
	}
}

以下に、バージョン 7.4 以降の Day 0 構成の例を示します。


{
	"AdminPassword": "Sup3rnatural",
	"Hostname": "clusterftdv",
	"FirewallMode": "routed",
	"ManageLocally": "No",
	"Diagnostic": "OFF",    //For deployment of version 7.4.1 and later without Diagnostics template, set this parameter to OFF.
	"FmcIp": "<FMC_IP>",
	"FmcRegKey": "<REGISTRATION_KEY>",
	"FmcNatId": "<NAT_ID>",
	"run_config": [
		"cluster interface-mode individual force",
		"policy-map global_policy",
		"class inspection_default",
		"no inspect h323 h225",
		"no inspect h323 ras",
		"no inspect rtsp",
		"no inspect skinny",
		"interface Management0/0",
		"management-only",
		"nameif management",
		"security-level 0",
		"ip address dhcp",
		"interface GigabitEthernet0/0",
		"no shutdown",
		"nameif vxlan_tunnel",
		"security-level 0",
		"ip address dhcp",
		"interface GigabitEthernet0/1",
		"no shutdown",
		"nve-only cluster",
		"nameif ccl_link",
		"security-level 0",
		"ip address dhcp",
		"interface vni1",
		"description Clustering Interface",
		"segment-id 1",
		"vtep-nve 1",
		"interface vni2",
		"proxy paired",
		"nameif GWLB-backend-pool",
		"internal-segment-id 800",
		"external-segment-id 801",
		"internal-port 2000",
		"external-port 2001",
		"security-level 0",
		"vtep-nve 2",
		"object network ccl#link",
		"range 10.45.3.4 10.45.3.30",                         //mandatory user input
		"object-group network cluster#group",
		"network-object object ccl#link",
		"nve 1 ",
		"encapsulation vxlan",
		"source-interface ccl_link",
		"peer-group cluster#group",
		"nve 2 ",
		"encapsulation vxlan",
		"source-interface vxlan_tunnel",
		"peer ip <GatewayLoadbalancerIP>",
		"cluster group ftdv-cluster",                         //mandatory user input
		"local-unit 1",
		"cluster-interface vni1 ip 1.1.1.1 255.255.255.0",
		"priority 1",
		"enable",
		"mtu vxlan_tunnel 1454",
		"mtu ccl_link 1454"
	]
}

以下に、バージョン 7.3 以前の Day 0 構成の例を示します。


{
	"AdminPassword": "Sup3rnatural",
	"Hostname": "clusterftdv",
	"FirewallMode": "routed",
	"ManageLocally": "No",
	"FmcIp": "<FMC_IP>",
	"FmcRegKey": "<REGISTRATION_KEY>",
	"FmcNatId": "<NAT_ID>",
	"run_config": [
		"cluster interface-mode individual force",
		"policy-map global_policy",
		"class inspection_default",
		"no inspect h323 h225",
		"no inspect h323 ras",
		"no inspect rtsp",
		"no inspect skinny",
		"interface Management0/0",
		"management-only",
		"nameif management",
		"security-level 0",
		"ip address dhcp",
		"interface GigabitEthernet0/0",
		"no shutdown",
		"nameif vxlan_tunnel",
		"security-level 0",
		"ip address dhcp",
		"interface GigabitEthernet0/1",
		"no shutdown",
		"nve-only cluster",
		"nameif ccl_link",
		"security-level 0",
		"ip address dhcp",
		"interface vni1",
		"description Clustering Interface",
		"segment-id 1",
		"vtep-nve 1",
		"interface vni2",
		"proxy paired",
		"nameif GWLB-backend-pool",
		"internal-segment-id 800",
		"external-segment-id 801",
		"internal-port 2000",
		"external-port 2001",
		"security-level 0",
		"vtep-nve 2",
		"object network ccl#link",
		"range 10.45.3.4 10.45.3.30",                         //mandatory user input
		"object-group network cluster#group",
		"network-object object ccl#link",
		"nve 1 ",
		"encapsulation vxlan",
		"source-interface ccl_link",
		"peer-group cluster#group",
		"nve 2 ",
		"encapsulation vxlan",
		"source-interface vxlan_tunnel",
		"peer ip <GatewayLoadbalancerIP>",
		"cluster group ftdv-cluster",                         //mandatory user input
		"local-unit 1",
		"cluster-interface vni1 ip 1.1.1.1 255.255.255.0",
		"priority 1",
		"enable",
		"mtu vxlan_tunnel 1454",
		"mtu ccl_link 1554"
	]
}

(注)


上記の設定をコピーして貼り付ける場合は、設定から //mandatory user input を必ず削除してください。


クラスタノードの手動展開:GWLB ベースの展開

クラスタが形成されるようにクラスタノードを展開します。

手順

ステップ 1

az vmss create CLI を使用して、インスタンス数が 0 の Marketplace イメージから仮想マシンスケールセットを作成します。

az vmss create --resource-group <ResourceGroupName> --name <VMSSName> --vm-sku <InstanceSize> --image <FTDvImage> --instance-count 0 --admin-username <AdminUserName> --admin-password <AdminPassword> --plan-name <ftdv-azure-byol/ftdv-azure-payg> --plan-publisher cisco --plan-product cisco-ftdv --plan-promotion-code <ftdv-azure-byol/ftdv-azure-payg> --vnet-name <VirtualNetworkName> --subnet <MgmtSubnetName>

ステップ 2

3 つのインターフェイス(診断、データ、およびクラスタ制御リンク)を接続します。

ステップ 3

作成した仮想マシンスケールセットに移動し、次の手順を実行します。

  1. [オペレーティングシステム(Operating system)] セクションで、[customData] フィールドに Day 0 構成を追加します。

  2. [保存(Save)] をクリックします。

  3. [スケーリング(Scaling)] セクションで、インスタンス数を必要なクラスタノードで更新します。インスタンス数は、最小 1、最大 16 の範囲に設定できます。

ステップ 4

Azure ゲートウェイロードバランサを設定します。詳細については、「Azure ゲートウェイロードバランサを使用した Auto Scale の導入例」を参照してください。

ステップ 5

Management Center に制御ノードを追加します。Management Center へのクラスタの追加(手動展開) を参照してください。


クラスタノードの手動展開:NLB ベースの展開

クラスタが形成されるようにクラスタノードを展開します。

手順


ステップ 1

az vmss create CLI を使用して、インスタンス数が 0 の Marketplace イメージから仮想マシンスケールセットを作成します。

az vmss create --resource-group <ResourceGroupName> --name <VMSSName> --vm-sku <InstanceSize> --image <FTDvImage> --instance-count 0 --admin-username <AdminUserName> --admin-password <AdminPassword> --plan-name <ftdv-azure-byol/ftdv-azure-payg> --plan-publisher cisco --plan-product cisco-ftdv --plan-promotion-code <ftdv-azure-byol/ftdv-azure-payg> --vnet-name <VirtualNetworkName> --subnet <MgmtSubnetName>

ステップ 2

4 つのインターフェイス(診断、内部、外部、およびクラスタ制御リンク)を接続します。

ステップ 3

作成した仮想マシンスケールセットに移動し、次の手順を実行します。

  1. [オペレーティングシステム(Operating system)] セクションで、[customData] フィールドに Day 0 構成を追加します。

  2. [保存(Save)] をクリックします。

  3. [スケーリング(Scaling)] セクションで、インスタンス数を必要なクラスタノードで更新します。インスタンス数は、最小 1、最大 16 の範囲に設定できます。

ステップ 4

Management Center に制御ノードを追加します。Management Center へのクラスタの追加(手動展開) を参照してください。


Azure でのトラブルシューティング クラスタ展開

  • 問題:トラフィックフローがない

    トラブルシューティング:

    • GWLB で展開された Threat Defense Virtual インスタンスの正常性プローブステータスが正常かどうかを確認します。

    • Threat Defense Virtual インスタンスの正常性プローブステータスが異常である場合:

      • Management Center Virtual でスタティックルートが設定されているかどうかを確認します。

      • デフォルトゲートウェイがデータサブネットのゲートウェイ IP であるかどうかを確認します。

      • Threat Defense Virtual インスタンスが正常性プローブトラフィックを受信しているかどうかを確認します。

      • Management Center Virtual で設定されたアクセスリストが正常性プローブトラフィックを許可しているかどうかを確認します。

  • 問題:クラスタが形成されていない

    トラブルシューティング:

    • nve-only クラスタインターフェイスの IP アドレスを確認します。他のノードの nve-only のクラスタインターフェイスにピン可能であることを確認します。

    • nve-only のクラスタインターフェイスの IP アドレスが、オブジェクトグループの一部であることを確認します。

    • NVE インターフェイスがオブジェクトグループで設定されていることを確認します。

    • クラスタグループのクラスタインターフェイスに適切な VNI インターフェイスがあることを確認します。この VNI インターフェイスには、対応するオブジェクトグループを持つ NVE があります。

    • ノードが相互にピン可能であることを確認します。各ノードに独自のクラスタインターフェイス IP があるため、これらは相互にピン可能である必要があります。

    • テンプレート展開中に指定された CCL サブネットの開始アドレスと終了アドレスが正しいかどうかを確認します。開始アドレスは、サブネット内で使用可能な最初の IP アドレスで始まる必要があります。たとえばサブネットが 192.168.1.0/24 の場合、開始アドレスは 192.168.1.4 である必要があります(最初の 3 つの IP アドレスは Azure によって予約されています)。

    • Management Center Virtual に有効なライセンスがあるかどうかを確認します。

  • 問題:同じリソースグループに再度リソースを展開しているときにロールに関連するエラーが発生する。

    トラブルシューティング:端末で次のコマンドを使用して、以下のロールを削除します。

    エラー メッセージ:

    "error": {
    "code": "RoleAssignmentUpdateNotPermitted",
    "message": "Tenant ID, application ID, principal ID, and scope are not allowed to be
    updated.”}
    • az role assignment delete --resource-group <リソースグループ名 > --role "Storage Queue Data Contributor"

    • az role assignment delete --resource-group <リソースグループ名 > --role "Contributor"

GCP でのクラスタの展開

クラスタを GCP で展開するには、手動で展開するか、インスタンステンプレートを使用してインスタンスグループを展開します。GCP ロードバランサ、または Cisco Cloud Services Router などの非ネイティブのロードバランサでクラスタを使用できます。


(注)


発信トラフィックはインターフェイス NAT が必要であり、64K 接続に制限されています。

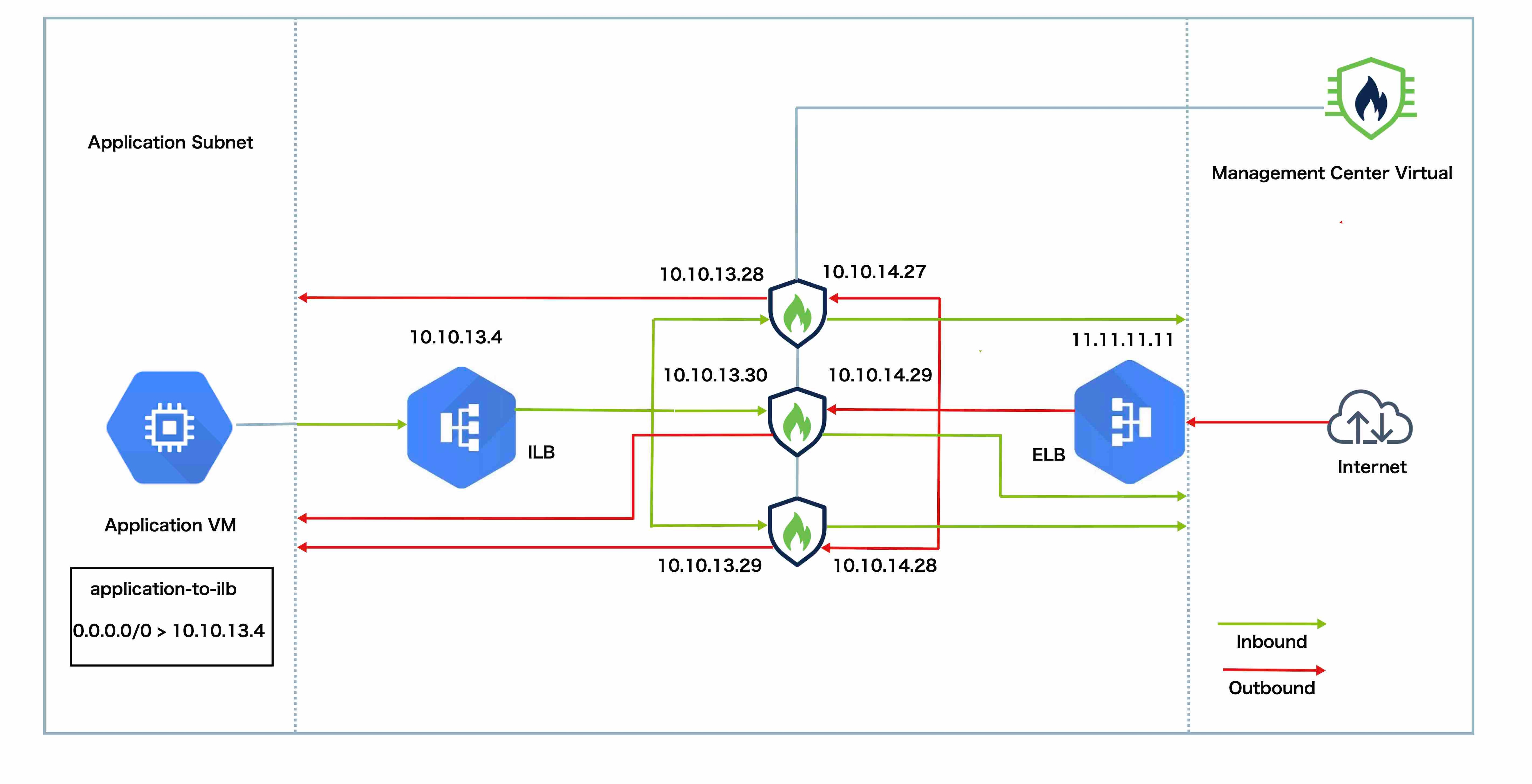

トポロジの例

このトポロジは、着信と発信の両方のトラフィックフローを示しています。Threat Defense Virtual クラスタは、内部ロードバランサと外部ロードバランサの間に挟まれています。Management Center Virtual インスタンスは、クラスタの管理に使用されます。

インターネットからの着信トラフィックは、外部ロードバランサに送られ、そこから Threat Defense Virtual クラスタにトラフィックが送信されます。トラフィックは、クラスタ内の Threat Defense Virtual インスタンスによって検査された後、アプリケーション VM に転送されます。

アプリケーション VM からの発信トラフィックは、内部ロードバランサに送信されます。その後、トラフィックは Threat Defense Virtual クラスタに転送され、インターネットに送信されます。

GCP で Threat Defense Virtual クラスタを展開するためのエンドツーエンドのプロセス

テンプレートベースの展開

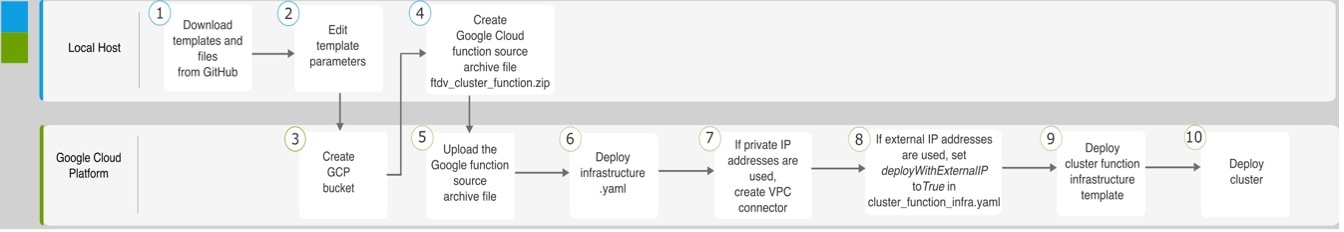

次のフローチャートは、GCP での Threat Defense Virtual クラスタのテンプレートベース展開のワークフローを示しています。

ワークスペース

手順

ローカルホスト GitHub からテンプレートとファイルをダウンロードします。
ローカルホスト テンプレートパラメータを編集します。
Google Cloud Platform GCP バケットを作成します。
ローカルホスト Google Cloud 関数ソースアーカイブファイル ftdv_cluster_function.zip を作成します。
Google Cloud Platform Google 関数ソースアーカイブファイルをアップロードします。
Google Cloud Platform infrastructure.yaml を展開します。
Google Cloud Platform プライベート IP アドレスが使用されている場合は、VPC コネクタを作成します。
Google Cloud Platform 外部 IP アドレスが使用されている場合は、cluster_function_infra.yaml で deployWithExternalIP を True に設定します。
Google Cloud Platform クラスタ機能インフラストラクチャ テンプレートを展開します。
Google Cloud Platform クラスタを展開します。

手動展開

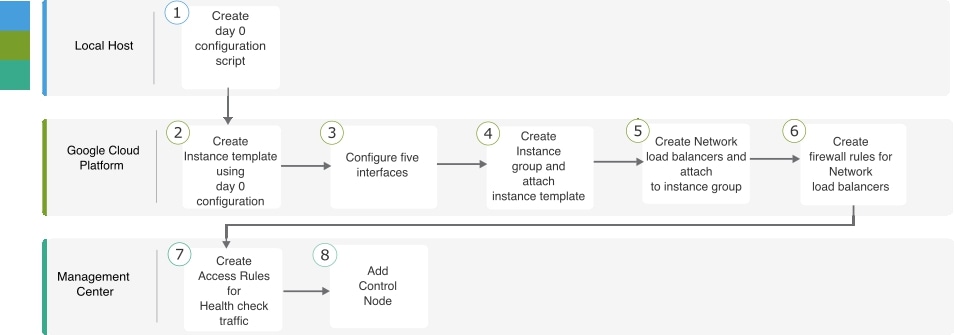

次のフローチャートは、GCP での Threat Defense Virtual クラスタの手動展開のワークフローを示しています。

ワークスペース

手順

ローカルホスト Day 0 構成スクリプトを作成します。
Google Cloud Platform Day 0 構成を使用してインスタンステンプレートを作成します。
Google Cloud Platform インターフェイスを設定します。
Google Cloud Platform インスタンスグループを作成し、インスタンステンプレートを割り当てます。
Google Cloud Platform NLB を作成し、インスタンスグループにアタッチします。
Google Cloud Platform NLB のファイアウォールルールを作成します。
Management Center ヘルスチェックトラフィックのアクセスルールを作成します。
Management Center 制御ノードを追加します。

テンプレート

以下のテンプレートは GitHub で入手できます。パラメータ値は、テンプレートで指定されたパラメータ名、および値であり、自明です。

インスタンステンプレートを使用した GCP でのインスタンスグループの展開

インスタンステンプレートを使用して、GCP にインスタンスグループを展開します。

始める前に

  • 展開には Google Cloud Shell を使用します。または、任意の macOS/Linux/Windows マシンで Google SDK を使用できます。

  • クラスタが Management Center に自動登録されるようにするには、REST API を使用できる管理者権限を持つユーザーを Management Center で作成する必要があります。Cisco Secure Firewall Management Center アドミニストレーション ガイドを参照してください。

  • cluster_function_infra.yaml で指定したポリシー名と一致するアクセスポリシーを Management Center に追加します。

手順


ステップ 1

テンプレートを GitHub からローカルフォルダにダウンロードします。

ステップ 2

必要な resourceNamePrefix パラメータ(ngfwvcls など)と他の必要なユーザー入力を使用して、infrastructure.yamlcluster_function_infra.yaml、および deploy_ngfw_cluster.yaml を編集します。

Cisco Secure Firewall バージョン 7.4.1 以降では、診断インターフェイスを使用せずにクラスタを展開できます。外部、内部、管理、および CCL インターフェイスのみを使用してクラスタを展開するには、infrastructure.yaml ファイルと deploy_ngfw_cluster.yaml ファイルの両方で withDiagnostic 変数を False に設定します。

deploy_ngfw_cluster.yaml ファイルは、GitHub で east-west フォルダと north-south フォルダの両方にあることに注意してください。トラフィックフローの要件に従って、適切なテンプレートをダウンロードします。

ステップ 3

Google Cloud Shell を使用してバケットを作成し、Google Cloud 関数ソースアーカイブファイル ftdv_cluster_function.zip をアップロードします。

gsutil mb --pap enforced gs://resourceNamePrefix-ftdv-cluster-bucket/

ここでの resourceNamePrefix 変数が cluster_function_infra.yaml で指定した resourceNamePrefix 変数と一致していることを確認します。

ステップ 4

クラスタ インフラストラクチャのアーカイブファイルを作成します。

例:


zip -j ftdv_cluster_function.zip ./cluster-function/*

ステップ 5

前に作成した Google ソースアーカイブをアップロードします。

gsutil cp ftdv_cluster_function.zip gs://resourceNamePrefix-ftdv-cluster-bucket/

ステップ 6

クラスタのインフラストラクチャを展開します。

gcloud deployment-manager deployments create cluster_name --config infrastructure.yaml

ステップ 7

プライベート IP アドレスを使用している場合は、次の手順を実行します。

  1. Threat Defense Virtual 管理 VPC を使用して、Management Center Virtual を起動してセットアップします。

  2. VPC コネクタを作成して、Google Cloud 関数を Threat Defense Virtual 管理 VPC に接続します。

    gcloud compute networks vpc-access connectors create vpc-connector-name --region us-central1 --subnet resourceNamePrefix-ftdv-mgmt-subnet28

ステップ 8

Management Center が Threat Defense Virtual からリモートに配置され、Threat Defense Virtual に外部 IP アドレスが必要な場合は、必ず cluster_function_infra.yamldeployWithExternalIPTrue に設定してください。

ステップ 9

クラスタ機能インフラストラクチャを展開します。

gcloud deployment-manager deployments create cluster_name --config cluster_function_infra.yaml

ステップ 10

クラスタを展開します。

  1. North-South トポロジ展開の場合:

    gcloud deployment-manager deployments create cluster_name --config north-south/deploy_ngfw_cluster.yaml

  2. East-West トポロジ展開の場合:

    gcloud deployment-manager deployments create cluster_name --config east-west/deploy_ngfw_cluster.yaml


GCP でのクラスタの手動展開

クラスタを手動で展開するには、Day0 構成を準備し、各ノードを展開してから制御ノードを Management Center に追加します。

GCP 向け Day 0 構成の作成

固定構成またはカスタマイズ構成のいずれかを使用できます。

GCP 向け固定構成を使用した Day 0 構成の作成

固定構成により、クラスタのブートストラップ構成が自動生成されます。


{
    "AdminPassword": "password",
    "Hostname": "hostname",
    "FirewallMode": "Routed",
    "ManageLocally": "No",
                "Diagnostic": "OFF",       //Optional user input from version 7.4.1 - use to deploy cluster without Diagnostic interface
    "Cluster": {
        "CclSubnetRange": "ip_address_start ip_address_end",
        "ClusterGroupName": "cluster_name"
    }
}

次に例を示します。


{
    "AdminPassword": "DeanW1nche$ter",
    "Hostname": "ciscoftdv",
    "FirewallMode": "Routed",
    "ManageLocally": "No",
    "Cluster": {
        "CclSubnetRange": "10.10.55.2 10.10.55.253",     //mandatory user input
        "ClusterGroupName": "ftdv-cluster"               //mandatory user input
    }
}

(注)


上記の設定をコピーして貼り付ける場合は、設定から //mandatory user input を必ず削除してください。


CclSubnetRange 変数では、サブネット内の最初の 2 つの IP アドレスと最後の 2 つの IP アドレスを使用できないことに注意してください。詳細については、「Reserved IP addresses in IPv4 subnets」を参照してください。クラスタリングに使用可能な IP アドレスが 16 個以上あることを確認します。開始 IP アドレスと終了 IP アドレスの例を次に示します。

表 4. 開始 IP アドレスと終了 IP アドレスの例
CIDR 開始 IP アドレス 終了 IP アドレス
10.1.1.0/27 10.1.1.2 10.1.1.29
10.1.1.32/27 10.1.1.34 10.1.1.61
10.1.1.64/27 10.1.1.66 10.1.1.93
10.1.1.96/27 10.1.1.98 10.1.1.125
10.1.1.128/27 10.1.1.130 10.1.1.157
10.1.1.160/27 10.1.1.162 10.1.1.189
10.1.1.192/27 10.1.1.194 10.1.1.221
10.1.1.224/27 10.1.1.226 10.1.1.253
10.1.1.0/24 10.1.1.2 10.1.1.253
GCP 向けカスタマイズ構成を使用した Day 0 構成の作成
コマンドを使用して、クラスタのブートストラップ設定をすべて入力できます。

{
    "AdminPassword": "password",
    "Hostname": "hostname",
    "FirewallMode": "Routed",
    "ManageLocally": "No",
    "run_config": [comma_separated_threat_defense_configuration]
    }

次の例では、管理、内部、および外部インターフェイスと、クラスタ制御リンク用の VXLAN インターフェイスを使用して構成を作成します。太字の値はノードごとに一意である必要があることに注意してください。


{
	"AdminPassword": "W1nch3sterBr0s",
	"Hostname": "ftdv1",
	"FirewallMode": "Routed",
	"ManageLocally": "No",
	"run_config": [
		"cluster interface-mode individual force",
		"interface Management0/0",
		"management-only",
		"nameif management",
		"ip address dhcp",
		"interface GigabitEthernet0/0",
		"no shutdown",
		"nameif outside",
		"ip address dhcp",
		"interface GigabitEthernet0/1",
		"no shutdown",
		"nameif inside",
		"ip address dhcp",
		"interface GigabitEthernet0/2",
		"nve-only cluster",
		"nameif ccl_link",
		"ip address dhcp",
		"no shutdown",
		"interface vni1",
		"description Clustering Interface",
		"segment-id 1",
		"vtep-nve 1",
		"object network ccl#link",
		"range 10.1.90.2 10.1.90.17",
		"object-group network cluster#group",
		"network-object object ccl#link",
		"nve 1",
		"encapsulation vxlan",
		"source-interface ccl_link",
		"peer-group cluster#group",
		"cluster group ftdv-cluster",
		"local-unit 1",
		"cluster-interface vni1 ip 10.1.1.1 255.255.255.0",
		"priority 1",
		"enable",
		"mtu outside 1400",
		"mtu inside 1400"
	]
}

(注)


クラスタ制御リンク ネットワーク オブジェクトには、アドレスを必要な数だけ指定します(最大 16個)。範囲を大きくすると、パフォーマンスに影響する可能性があります。


クラスタノードの手動展開

クラスタが形成されるようにクラスタノードを展開します。GCP でのクラスタリングの場合、4 vCPU マシンタイプは使用できません。4 vCPU マシンタイプがサポートするインターフェイスは 4 つのみですが、インターフェイスは 5 つ必要です。c2-standard-8 など、5 つのインターフェイスがサポートされるマシンタイプを使用します。

手順

ステップ 1

5 つのインターフェイス(外部、内部、管理、診断、クラスタ制御リンク)を備えた Day 0 構成を使用して、インスタンステンプレートを作成します([メタデータ(Metadata)] > [スタートアップスクリプト(Startup Script)] セクション)。

ステップ 2

インスタンスグループを作成し、インスタンステンプレートを割り当てます。

ステップ 3

GCP ネットワークロードバランサ(内部および外部)を作成し、インスタンスグループを割り当てます。

ステップ 4

GCP ネットワークロードバランサの場合、Management Center のセキュリティポリシーでヘルスチェックを許可します。GCP ネットワークロードバランサのヘルスチェックの許可 を参照してください。

ステップ 5

Management Center に制御ノードを追加します。Management Center へのクラスタの追加(手動展開) を参照してください。


GCP ネットワークロードバランサのヘルスチェックの許可

Google Cloud は、バックエンドがトラフィックに応答するかどうかを判断するヘルスチェック機能を提供します。

ネットワークロードバランサのファイアウォール ルールを作成するには、「https://cloud.google.com/load-balancing/docs/health-checks」を参照してください。次に、Management Center でヘルスチェックトラフィックを許可するアクセスルールを作成します。必要なネットワーク範囲については、「https://cloud.google.com/load-balancing/docs/health-check-concepts」を参照してください。

また、動的な手動 NAT ルールを設定して、ヘルスチェックトラフィックを 169.254.169.254 の Google メタデータサーバーにリダイレクトする必要もあります。

North-South NAT ルールの設定例


nat (inside,outside) source dynamic GCP-HC ILB-SOUTH destination static ILB-SOUTH METADATA
nat (outside,outside) source dynamic GCP-HC ELB-NORTH destination static ELB-NORTH METADATA

nat (outside,inside) source static any interface destination static ELB-NORTH Ubuntu-App-VM
nat (inside,outside) source dynamic any interface destination static obj-any obj-any

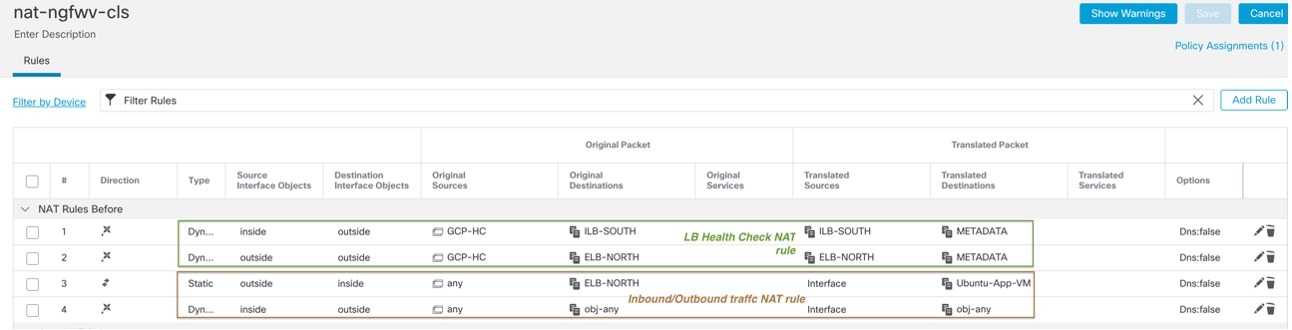

object network Metadata
 host 169.254.169.254

object network ILB-SOUTH
host <ILB_IP>
object network ELB-NORTH
host <ELB_IP>

object-group network GCP-HC
 network-object 35.191.0.0 255.255.0.0
 network-object 130.211.0.0 255.255.252.0
 network-object 209.85.204.0 255.255.252.0
 network-object 209.85.152.0 255.255.252.0

East-West NAT ルールの設定例


nat (inside,outside) source dynamic GCP-HC ILB-East destination static ILB-East Metadata
nat (outside,outside) source dynamic GCP-HC ILB-West destination static ILB-West Metadata

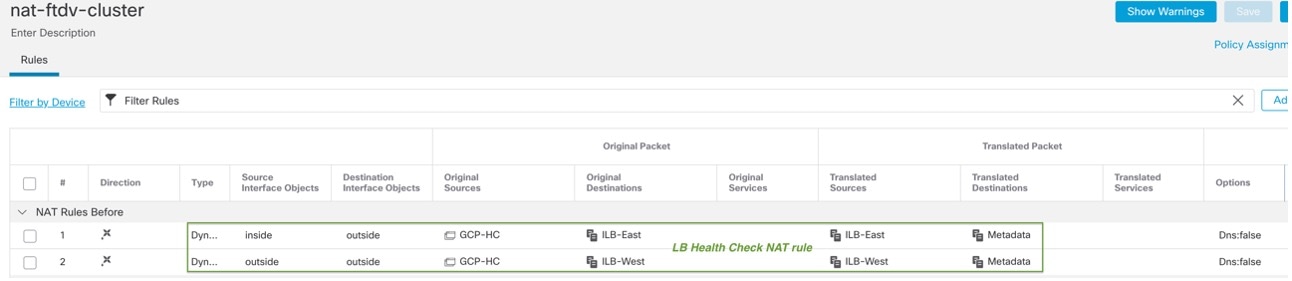

object network Metadata
 host 169.254.169.254

object network ILB-East
host <ILB_East_IP>
object network ILB-West
host <ILB_West_IP>

object-group network GCP-HC
 network-object 35.191.0.0 255.255.0.0
 network-object 130.211.0.0 255.255.252.0
 network-object 209.85.204.0 255.255.252.0
 network-object 209.85.152.0 255.255.252.0

Management Center へのクラスタの追加(手動展開)

クラスタを手動で展開した場合は、この手順を使用してクラスタを Management Center に追加します。テンプレートを使用した場合、クラスタは自動的に Management Center に登録されます。

クラスタ ユニットのいずれかを新しいデバイスとして Management Center に追加します。Management Center は、他のすべてのクラスタ メンバーを自動検出します。

始める前に

  • すべてのクラスタユニットは、Management Center に追加する前に、正常な形式のクラスタ内に存在している必要があります。また、どのユニットが制御ユニットかを確認することも必要です。Threat Defense show cluster info コマンドを使用します。

手順


ステップ 1

Management Center で、[デバイス(Devices)] > [デバイス管理(Device Management)] を選択してから、[追加(Add)] > [デバイスの追加(Add Device)] を選択し、制御ユニットの管理 IP アドレスを使用して制御ユニットを追加します。

図 15. デバイスの追加
デバイスの追加
  1. [ホスト(Host)] フィールドに、制御ユニットの IP アドレスまたはホスト名を入力します。

    最適なパフォーマンスを得るため、制御ユニットの追加を推奨しますが、クラスタの任意のユニットを追加できます。

    デバイスのセットアップ時に NAT ID を使用した場合は、このフィールドを入力する必要がない可能性があります。

  2. [表示名(Display Name)] フィールドに、Management Center での制御ユニットの表示名を入力します。

    この表示名はクラスタ用ではありません。追加する制御ユニット専用です。後で、他のクラスタメンバーの名前やクラスタ表示名を変更できます。

  3. [登録キー(Registration Key)] フィールドに、デバイスの設定時に使用したものと同じ登録キーを入力します。登録キーは、1 回限り使用可能な共有シークレットです。

  4. (任意) デバイスをデバイスグループに追加します。

  5. 登録後すぐに、デバイスに展開する最初の [アクセス コントロール ポリシー(Access Control Policy)] を選択するか、新しいポリシーを作成します。

    新しいポリシーを作成する場合は、基本ポリシーのみを作成します。必要に応じて、後でポリシーをカスタマイズできます。

  6. デバイスに適用するライセンスを選択します。

  7. デバイスの設定時に、NAT ID を使用した場合、[詳細(Advanced)] セクションを展開し、[一意の NAT ID(Unique NAT ID)] フィールドに同じ NAT ID を入力します。

  8. [パケットの転送(Transfer Packets)] チェックボックスをオンにし、デバイスで Management Center にパケットを転送することを許可します。

    このオプションは、デフォルトで有効です。このオプションを有効にして IPS や Snort などのイベントがトリガーされた場合は、デバイスが検査用としてイベント メタデータ情報とパケット データを Management Center に送信します。このオプションを無効にした場合は、イベント情報だけが Management Center に送信され、パケット データは送信されません。

  9. [登録(Register)] をクリックします。

    Management Center は、制御ユニットを識別して登録した後に、すべてのデータユニットを登録します。制御ユニットが正常に登録されていない場合、クラスタは追加されません。クラスタが稼働状態になかった場合や、接続問題などが原因で、登録エラーが発生する場合があります。こうした状況では、クラスタ ユニットを再度追加することをお勧めします。

    [デバイス(Devices)] > [デバイス管理(Device Management)] ページにクラスタ名が表示されます。クラスタを展開して、クラスタユニットを表示します。

    図 16. クラスタの管理
    クラスタの管理

    現在登録されているユニットには、ロード アイコンが表示されます。

    図 17. ノードの登録
    ノードの登録

    クラスタユニットの登録をモニターするには、[通知(Notifications)] アイコンをクリックし、[タスク(Tasks)] を選択します。Management Center は、ユニットの登録ごとにクラスタ登録タスクを更新します。いずれかのユニットの登録に失敗した場合には、クラスタノードの照合 を参照してください。

ステップ 2

クラスタの [編集(Edit)]編集アイコン をクリックして、デバイス固有の設定を指定します。

ほとんどの設定は、クラスタ内のノードではなく、クラスタ全体に適用できます。たとえば、ノードごとに表示名を変更できますが、インターフェイスはクラスタ全体についてのみ設定できます。

ステップ 3

[デバイス(Devices)] > [デバイス管理(Device Management)] > [クラスタ(Cluster)] 画面に、[全般(General)]、[ライセンス(License)]、[システム(System)]、および [ヘルス(Health)] の設定が表示されます。

次のクラスタ固有の項目を参照してください。

  • [全般(General)] > [名前(Name)]:[編集(Edit)]編集アイコン をクリックして、クラスタの表示名を変更します。

    その後に、[名前(Name)] フィールドを設定します。

  • [全般(General)] > [クラスタステータスの表示(View cluster status)]:[クラスタステータスの表示(View cluster status)] リンクをクリックして [クラスタステータス(Cluster Status)] ダイアログボックスを開きます。

    [クラスタステータス(Cluster Status)] ダイアログボックスで、[照合(Reconcile)] をクリックしてデータユニットの登録を再試行することもできます。ノードからクラスタ制御リンクに ping を実行することもできます。クラスター制御リンクへの ping の実行を参照してください。

  • [全般(General)] > [トラブルシュート(Troubleshoot)]:トラブルシューティングログを生成およびダウンロードしたり、クラスタ CLI を表示したりできます。クラスタのトラブルシューティングを参照してください。

    図 18. トラブルシューティング
    トラブルシューティング
  • [ライセンス(License)][編集(Edit)]編集アイコン をクリックして、ライセンス付与資格を設定します。

ステップ 4

[デバイス(Devices)] > [デバイス管理(Device Management)] > [デバイス(Devices)] の右上のドロップダウンメニューで、クラスタ内の各メンバーを選択し、次の設定を指定することができます。

  • [全般(General)] > [名前(Name)]:[編集(Edit)]編集アイコン をクリックして、クラスタメンバーの表示名を変更します。

    その後に、[名前(Name)] フィールドを設定します。

  • [管理(Management)] > [ホスト(Host)]:デバイス設定で管理 IP アドレスを変更する場合、Management Center で新しいアドレスを一致させてネットワーク上のデバイスに到達できるようにし、[管理(Management)] 領域で [ホスト(Host)] アドレスを編集します。


クラスタのヘルスモニターの設定

[クラスタ(Cluster)] ページの [クラスタヘルスモニターの設定(Cluster Health Monitor Settings)] セクションには、次の表で説明されている設定が表示されます。

図 19. クラスタのヘルスモニターの設定
クラスタのヘルスモニターの設定
表 5. [クラスタヘルスモニターの設定(Cluster Health Monitor Settings)] セクションテーブルのフィールド

フィールド

説明

タイムアウト(Timeouts)

保留時間(Hold Time)

指定できる範囲は 0.3 ~ 45 秒です。デフォルトは 3 秒です。ノードの状態を確認するため、クラスタノードはクラスタ制御リンクで他のノードにハートビートメッセージを送信します。ノードが保留時間内にピアノードからハートビートメッセージを受信しない場合、そのピアノードは応答不能またはデッド状態と見なされます。

インターフェイスのデバウンス時間(Interface Debounce Time)

指定できる範囲は 300 ~ 9000 ミリ秒です。デフォルトは 500 ms です。インターフェイスのデバウンス時間は、インターフェイスで障害が発生していると見なされ、クラスタからノードが削除されるまでの時間です。

Monitored Interfaces(モニタリング対象インターフェイス)

インターフェイスのヘルス チェックはリンク障害をモニターします。特定の論理インターフェイスのすべての物理ポートが、特定のノード上では障害が発生したが、別のノード上の同じ論理インターフェイスでアクティブポートがある場合、そのノードはクラスタから削除されます。ノードがメンバーをクラスタから削除するまでの時間は、インターフェイスのタイプと、そのノードが確立済みノードであるか、またはクラスタに参加しようとしているかによって異なります。

サービスアプリケーション(Service Application)

Snort プロセスおよび disk-full プロセスが監視されているかどうかを示します。

モニタリング対象外のインターフェイス(Unmonitored Interfaces)

モニタリング対象外のインターフェイスを表示します。

自動再結合の設定(Auto-Rejoin Settings)

クラスタインターフェイス(Cluster Interface)

クラスタ制御リンクに障害が発生した後に自動再結合の設定を表示します。

試行(Attempts)

指定できる範囲は -1 ~ 65535 です。デフォルトは -1(無制限)です。再結合の試行回数を設定します。

試行の間隔(Interval Between Attempts)

指定できる範囲は 2 ~ 60 です。デフォルトは 5 分です。再結合試行の間隔を分単位で定義します。

間隔のバリエーション(Interval Variation)

指定できる範囲は 1 ~ 3 です。デフォルトは間隔の 1 倍です。試行ごとに間隔を長くするかどうかを定義します。

データインターフェイス(Data Interfaces)

データインターフェイスに障害が発生した後に自動再結合の設定を表示します。

試行(Attempts)

指定できる範囲は -1 ~ 65535 です。デフォルトは 3 です。再結合の試行回数を設定します。

試行の間隔(Interval Between Attempts)

指定できる範囲は 2 ~ 60 です。デフォルトは 5 分です。再結合試行の間隔を分単位で定義します。

間隔のバリエーション(Interval Variation)

指定できる範囲は 1 ~ 3 です。デフォルトは間隔の 2 倍です。試行ごとに間隔を長くするかどうかを定義します。

システム(System)

内部エラーが発生した後に自動再結合の設定を表示します。内部エラーには、アプリケーション同期のタイムアウト、一貫性のないアプリケーションステータスなどがあります。

試行(Attempts)

指定できる範囲は -1 ~ 65535 です。デフォルトは 3 です。再結合の試行回数を設定します。

試行の間隔(Interval Between Attempts)

指定できる範囲は 2 ~ 60 です。デフォルトは 5 分です。再結合試行の間隔を分単位で定義します。

間隔のバリエーション(Interval Variation)

指定できる範囲は 1 ~ 3 です。デフォルトは間隔の 2 倍です。試行ごとに間隔を長くするかどうかを定義します。


(注)


システムのヘルスチェックを無効にすると、システムのヘルスチェックが無効化されている場合に適用されないフィールドは表示されません。


これらの設定は、このセクションから変更できます。

任意のポートチャネル ID、単一の物理インターフェイス ID、Snort プロセス、および disk-full プロセスを監視できます。ヘルス モニタリングは VLAN サブインターフェイス、または VNI や BVI などの仮想インターフェイスでは実行されません。クラスタ制御リンクのモニタリングは設定できません。このリンクは常にモニターされています。

手順


ステップ 1

[デバイス(Devices)] > [デバイス管理(Device Management)] を選択します。

ステップ 2

変更するクラスタの横にある [編集(Edit)]編集アイコン をクリックします。

ステップ 3

[クラスタ(Cluster)] をクリックします。

ステップ 4

[クラスタのヘルスモニターの設定(Cluster Health Monitor Settings)] セクションで、[編集(Edit)]編集アイコン をクリックします。

ステップ 5

[ヘルスチェック(Health Check)] スライダをクリックして、システムのヘルスチェックを無効にします。

図 20. システムヘルスチェックの無効化
システムのヘルスチェックの無効化

何らかのトポロジ変更(たとえばデータインターフェイスの追加/削除、ノードやスイッチのインターフェイスの有効化/無効化、VSS や vPC を形成するスイッチの追加)を行うときには、システムのヘルスチェック機能を無効にし、無効化したインターフェイスのモニタリングも無効にしてください。トポロジの変更が完了して、設定の変更がすべてのノードに同期されたら、システムのヘルスチェック機能を再度有効にてインターフェイスをモニタリングできます。

ステップ 6

ホールド時間とインターフェイスのデバウンス時間を設定します。

  • [ホールド時間(Hold Time)]:ノードのハートビート ステータス メッセージの時間間隔を指定します。指定できる範囲は 3 ~ 45 秒で、デフォルトは 3 秒です。

  • [インターフェイスのデバウンス時間(Interface Debounce Time)]:デバウンス時間は 300 ~ 9000 ms の範囲で値を設定します。デフォルトは 500 ms です。値を小さくすると、インターフェイスの障害をより迅速に検出できます。デバウンス時間を短くすると、誤検出の可能性が高くなることに注意してください。インターフェイスのステータス更新が発生すると、インターフェイス障害としてマーク付けされるまで、ノードは指定されたミリ秒数待機します。その後、ノードはクラスタから削除されます。EtherChannel がダウン状態からアップ状態に移行する場合(スイッチがリロードされた、スイッチで EtherChannel が有効になったなど)、デバウンス時間がより長くなり、ポートのバンドルにおいて別のクラスタノードの方が高速なため、クラスタノードでインターフェイスの障害が表示されることを妨げることがあります。

ステップ 7

ヘルス チェック失敗後の自動再結合クラスタ設定をカスタマイズします。

図 21. 自動再結合の設定
自動再結合の設定
[クラスタインターフェイス(Cluster Interface)]、[データインターフェイス(Data Interface)]、および [システム(System)] に次の値を設定します(内部エラーには、アプリケーションの同期タイムアウト、一貫性のないアプリケーションステータスなどがあります)。
  • [試行数(Attempts)]:再結合の試行回数を 0 ~ 65535 の範囲の値に設定します。0 は自動再結合を無効化します。[クラスタインターフェイス(Cluster Interface)] のデフォルト値は -1(無制限)です。 [データインターフェイス(Data Interface)] と [システム(System)] のデフォルト値は 3 です。

  • [試行の間隔(Interval Between Attempts)]:再結合試行の間隔を 2 ~ 60 の分単位で定義します。デフォルト値は 5 分です。クラスタへの再参加をノードが試行する最大合計時間は、最後の障害発生時から 14400 分(10 日)に制限されます。

  • [間隔のバリエーション(Interval Variation)]:間隔を増加させるかどうかを定義します。1 ~ 3 の範囲で値を設定します(1:変更なし、2:直前の間隔の 2 倍、3:直前の間隔の 3 倍)。たとえば、間隔を 5 分に設定し、変分を 2 に設定した場合は、最初の試行が 5 分後、2 回目の試行が 10 分後(2 x 5)、3 階目の試行が 20 分後(2 x 10)となります。デフォルト値は、[クラスタインターフェイス(Cluster Interface)] の場合は 1、[データインターフェイス(Data Interface)] および [システム(System)] の場合は 2 です。

ステップ 8

[モニタリング対象のインターフェイス(Monitored Interfaces)] または [モニタリング対象外のインターフェイス(Unmonitored Interfaces)] ウィンドウでインターフェイスを移動して、モニタリング対象のインターフェイスを設定します。[サービスアプリケーションのモニタリングを有効にする(Enable Service Application Monitoring)] をオンまたはオフにして、Snort プロセスと disk-full プロセスのモニタリングを有効または無効にすることもできます。

図 22. モニタリング対象インターフェイスの設定
モニタリング対象インターフェイスの設定

インターフェイスのヘルス チェックはリンク障害をモニターします。特定の論理インターフェイスのすべての物理ポートが、特定のノード上では障害が発生したが、別のノード上の同じ論理インターフェイスでアクティブポートがある場合、そのノードはクラスタから削除されます。ノードがメンバーをクラスタから削除するまでの時間は、インターフェイスのタイプと、そのノードが確立済みノードであるか、またはクラスタに参加しようとしているかによって異なります。デフォルトでは、ヘルスチェックはすべてのインターフェイス、および Snort プロセスと disk-full プロセスで有効になっています。

必須以外のインターフェイスのヘルス モニタリングを無効にできます。

何らかのトポロジ変更(たとえばデータインターフェイスの追加/削除、ノードやスイッチのインターフェイスの有効化/無効化、VSS や vPC を形成するスイッチの追加)を行うときには、システムのヘルスチェック機能を無効にし、無効化したインターフェイスのモニタリングも無効にしてください。トポロジの変更が完了して、設定の変更がすべてのノードに同期されたら、システムのヘルスチェック機能を再度有効にてインターフェイスをモニタリングできます。

ステップ 9

[保存(Save)] をクリックします。

ステップ 10

設定変更を展開します。


クラスタノードの管理

クラスタリングを無効にする

ノードの削除に備えて、またはメンテナンスのために一時的にノードを非アクティブ化する場合があります。この手順は、ノードを一時的に非アクティブ化するためのものです。ノードは引き続き Management Center のデバイスリストに表示されます。ノードが非アクティブになると、すべてのデータインターフェイスがシャットダウンされます。


(注)


クラスタリングを無効にせずにノードの電源を切らないでください。


手順


ステップ 1

無効にするユニットに対して、[デバイス(Devices)] > [デバイス管理(Device Management)] の順に選択して [その他(More)]() をクリックし、[ノードのクラスタリングを無効にする(Disable Node Clustering)] を選択します。

ステップ 2

ノードのクラスタリングを無効にすることを確認します。

ノードは、[デバイス(Devices)] > [デバイス管理(Device Management)] リストの名前の横に [(無効(Disabled))] と表示されます。

ステップ 3

クラスタリングを再び有効にするには、クラスタへの再参加を参照してください。


クラスタへの再参加

(たとえば、インターフェイスで障害が発生したために)ノードがクラスタから削除された場合、または手動でクラスタリングを無効にした場合は、クラスタに手動で再参加する必要があります。クラスタへの再参加を試行する前に、障害が解決されていることを確認します。ノードをクラスタから削除できる理由の詳細については、「クラスタへの再参加」を参照してください。

手順


ステップ 1

再度有効にするユニットに対して、[デバイス(Devices)] > [デバイス管理(Device Management)] の順に選択して [その他(More)]() をクリックし、[ノードのクラスタリングを有効にする(Enable Node Clustering)] を選択します。 >

ステップ 2

ノードのクラスタリングを有効にすることを確認します。


クラスタノードの照合

クラスタノードの登録に失敗した場合は、デバイスから Management Center に対してクラスタメンバーシップを照合できます。たとえば、Management Center が特定のプロセスで占領されているか、ネットワークに問題がある場合、データノードの登録に失敗することがあります。

手順


ステップ 1

クラスタの [Devices] > [Device Management] > [その他(More)]() を選択し、次に [Cluster Live Status] を選択して [Cluster Status] ダイアログボックスを開きます。

ステップ 2

[すべてを照合(Reconcile All)] をクリックします。

図 23. すべてを照合
すべてを照合

クラスタ ステータスの詳細については、クラスタのモニタリングを参照してください。


クラスタまたはノードの登録解除と新しい Management Center への登録

Management Center からクラスタを登録解除できます。これにより、クラスタはそのまま維持されます。クラスタを新しい Management Center に追加する場合は、クラスタを登録解除することができます。

クラスタからノードを除外することなく、Management Center からノードを登録解除することもできます。ノードは Management Center に表示されていませんが、まだクラスタの一部であり、引き続きトラフィックを渡して制御ノードになることも可能です。現在動作している制御ノードを登録解除することはできません。Management Center から到達不可能になったノードは登録解除してもかまいませんが、管理接続をトラブルシューティングする間、クラスタの一部として残しておくことも可能です。

クラスタの登録解除:

  • Management Center とクラスタとの間のすべての通信が切断されます。

  • [デバイス管理(Device Management)] ページからクラスタが削除されます。

  • クラスタのプラットフォーム設定ポリシーで、NTP を使用して Management Center から時間を受信するように設定されている場合は、クラスタがローカル時間管理に戻されます。

  • 設定はそのままになるため、クラスタはトラフィックの処理を続行します。

    NAT や VPN などのポリシー、ACL、およびインターフェイス構成は維持されます。

同じまたは別の Management Center にクラスタを再登録すると、設定が削除されるため、クラスタはその時点でトラフィックの処理を停止します。クラスタ設定はそのまま維持されるため、クラスタ全体を追加できます。登録時にアクセス コントロール ポリシーを選択できますが、トラフィックを再度処理する前に、登録後に他のポリシーを再適用してから設定を展開する必要があります。

始める前に

この手順では、いずれかのノードへの CLI アクセスが必要です。

手順


ステップ 1

[デバイス(Devices)] > [デバイス管理(Device Management)] の順に選択し、クラスタかノードの [その他(More)]() をクリックして [登録解除] [削除(Delete)] を選択します。 >

ステップ 2

クラスタかノードを登録解除するよう求められたら、[はい(Yes)] をクリックします。

ステップ 3

クラスタメンバーの 1 つを新しいデバイスとして追加することにより、クラスタを新しい(または同じ)Management Center に登録できます。

クラスタノードの 1 つをデバイスとして追加するだけで、残りのクラスタノードが検出されます。

  1. 1 つのクラスタノードの CLI に接続し、configure manager add コマンドを使用して新しい Management Center を識別します。

  2. [デバイス(Devices)] > [デバイス管理(Device Management)] を選択し、[デバイスの追加(Add Device)] をクリックします。

ステップ 4

削除したノードを再度追加する方法については、「クラスタノードの照合」を参照してください。


クラスタのモニタリング

クラスタは、Management CenterThreat Defense の CLI でモニターできます。

  • [クラスタステータス(Cluster Status)] ダイアログボックスには、[デバイス(Devices)] > [デバイス管理(Device Management)] > [その他(More)]() アイコンから、または [デバイス(Devices)] > [デバイス管理(Device Management)] > [クラスタ(Cluster)] ページ > [全般(General)] 領域 > [クラスタのライブステータス(Cluster Live Status)] リンクからアクセスできます。 > > >

    図 24. クラスタのステータス
    クラスタのステータス

    制御ノードには、そのロールを示すグラフィックインジケータがあります。

    クラスタメンバーステータスには、次の状態が含まれます。

    • 同期中(In Sync):ノードは Management Center に登録されています。

    • 登録の保留中(Pending Registration):ノードはクラスタの一部ですが、まだ Management Center に登録されていません。ノードの登録に失敗した場合は、[すべてを照合(Reconcile All)] をクリックして登録を再試行できます。

    • クラスタリングが無効(Clustering is disabled):ノードは Management Center に登録されていますが、クラスタの非アクティブなメンバーです。クラスタリング設定は、後で再有効化する予定がある場合は変更せずに維持できます。また、ノードをクラスタから削除することも可能です。

    • クラスタに参加中...(Joining cluster...):ノードがシャーシ上でクラスタに参加していますが、参加は完了していません。参加後に Management Center に登録されます。

    ノードごとに [概要(Summary)] と [履歴(History)] を表示できます。

    図 25. ノードの [概要(Summary)]
    ノードの [概要(Summary)]
    図 26. ノードの [履歴(History)]
    ノードの [履歴(History)]
  • [システム(System)]システム歯車アイコン > [Tasks] ページ。

    [タスク(Tasks)] ページには、ノードが登録されるたびにクラスタ登録タスクの最新情報が表示されます。

  • [デバイス(Devices)] > [デバイス管理(Device Management)] > cluster_name。 >

    デバイスの一覧表示ページでクラスタを展開すると、IP アドレスの横にそのロールが表示されている制御ノードを含む、すべてのメンバーノードを表示できます。登録中のノードには、ロード中のアイコンが表示されます。

  • show cluster {access-list [acl_name] | conn [count] | cpu [usage] | history | interface-mode | memory | resource usage | service-policy | traffic | xlate count}

    クラスタ全体の集約データまたはその他の情報を表示するには、show cluster コマンドを使用します。

  • show cluster info [auto-join | clients | conn-distribution | flow-mobility counters | goid [options] | health | incompatible-config | loadbalance | old-members | packet-distribution | trace [options] | transport { asp | cp}]

    クラスタ情報を表示するには、show cluster info コマンドを使用します。

クラスタ ヘルス モニター ダッシュボード

クラスタのヘルスモニター

Threat Defense がクラスタの制御ノードである場合、Management Center はデバイス メトリック データ コレクタからさまざまなメトリックを定期的に収集します。クラスタの ヘルスモニターは、次のコンポーネントで構成されています。

  • 概要ダッシュボード:クラスタトポロジ、クラスタ統計、およびメトリックチャートに関する情報を表示します。

    • トポロジセクションには、クラスタのライブステータス、個々の脅威防御の状態、脅威防御ノードのタイプ(制御ノードまたはデータノード)、およびデバイスの状態が表示されます。デバイスの状態は、[無効(Disabled)](デバイスがクラスタを離れたとき)、[初期状態で追加(Added out of box)](パブリッククラウドクラスタで Management Center に属していない追加ノード)、または [標準(Normal)](ノードの理想的な状態)のいずれかです。

    • クラスタの統計セクションには、CPU 使用率、メモリ使用率、入力レート、出力レート、アクティブな接続数、および NAT 変換数に関するクラスタの現在のメトリックが表示されます。


      (注)


      CPU とメモリのメトリックは、データプレーンと Snort の使用量の個々の平均を示します。


    • メトリックチャート、つまり、CPU 使用率、メモリ使用率、スループット、および接続数は、指定された期間におけるクラスタの統計を図表で示します。

  • 負荷分散ダッシュボード:2 つのウィジェットでクラスタノード全体の負荷分散を表示します。

    • 分布ウィジェットには、クラスタノード全体の時間範囲における平均パケットおよび接続分布が表示されます。このデータは、ノードによって負荷がどのように分散されているかを示します。このウィジェットを使用すると、負荷分散の異常を簡単に特定して修正できます。

    • ノード統計ウィジェットには、ノードレベルのメトリックが表形式で表示されます。クラスタノード全体の CPU 使用率、メモリ使用率、入力レート、出力レート、アクティブな接続数、および NAT 変換数に関するメトリックデータが表示されます。このテーブルビューでは、データを関連付けて、不一致を簡単に特定できます。

  • メンバー パフォーマンス ダッシュボード:クラスタノードの現在のメトリックを表示します。セレクタを使用してノードをフィルタリングし、特定ノードの詳細を表示できます。メトリックデータには、CPU 使用率、メモリ使用率、入力レート、出力レート、アクティブな接続数、および NAT 変換数が含まれます。

  • CCL ダッシュボード:クラスタの制御リンクデータ、つまり入力レートと出力レートをグラフ形式で表示します。

  • トラブルシューティングとリンク: 頻繁に使用されるトラブルシューティングのトピックと手順への便利なリンクを提供します。

  • 時間範囲:さまざまなクラスタ メトリック ダッシュボードやウィジェットに表示される情報を制限するための調整可能な時間枠。

  • カスタムダッシュボード:クラスタ全体のメトリックとノードレベルのメトリックの両方に関するデータを表示します。ただし、ノードの選択は脅威防御メトリックにのみ適用され、ノードが属するクラスタ全体には適用されません。

クラスタ ヘルスの表示

この手順を実行するには、管理者ユーザー、メンテナンスユーザー、またはセキュリティ アナリスト ユーザーである必要があります。

クラスタヘルスモニターは、クラスタとそのノードのヘルスステータスの詳細なビューを提供します。このクラスタヘルスモニターは、一連のダッシュボードでクラスタのヘルスステータスと傾向を提供します。

始める前に
  • Management Center の 1 つ以上のデバイスからクラスタを作成しているかを確認します。

手順

ステップ 1

[システム(System)]システム歯車アイコン > [正常性(Health)] > [モニタ(Monitor)] を選択します。

[モニタリング(Monitoring)] ナビゲーションウィンドウを使用して、ノード固有のヘルスモニターにアクセスします。

ステップ 2

デバイスリストで [展開(Expand)]([展開(Expand)] アイコン[折りたたみ(Collapse )]([折りたたみ(Collapse)] アイコン をクリックして、管理対象のクラスタデバイスのリストを展開または折りたたみます。

ステップ 3

クラスタのヘルス統計を表示するには、クラスタ名をクリックします。デフォルトでは、クラスタモニターは、いくつかの事前定義されたダッシュボードで正常性およびパフォーマンスのメトリックを報告します。メトリックダッシュボードには次のものが含まれます。

  • [概要(Overview)]:他の事前定義されたダッシュボードからの主要なメトリックを表示します。ノード、CPU、メモリ、入力レート、出力レート、接続統計情報、NAT 変換情報などが含まれます。

  • [負荷分散(Load Distribution)]:クラスタノード間のトラフィックとパケットの分散。

  • [メンバーパフォーマンス(Member Performance)]:CPU 使用率、メモリ使用率、入力スループット、出力スループット、アクティブな接続、および NAT 変換に関するノードレベルの統計情報。

  • [CCL]:インターフェイスのステータスおよび集約トラフィックの統計情報。

ラベルをクリックすると、さまざまなメトリックダッシュボードに移動できます。サポートされているクラスタメトリックの包括的なリストについては、「Cisco Secure Firewall Threat Defense Health Metrics」を参照してください。

ステップ 4

右上隅のドロップダウンで、時間範囲を設定できます。最短で 1 時間前(デフォルト)から、最長では 2 週間前からの期間を反映できます。ドロップダウンから [Custom] を選択して、カスタムの開始日と終了日を設定します。

更新アイコンをクリックして、自動更新を 5 分に設定するか、自動更新をオフに切り替えます。

ステップ 5

選択した時間範囲について、トレンドグラフの展開オーバーレイの展開アイコンをクリックします。

展開アイコンは、選択した時間範囲内の展開数を示します。垂直の帯は、展開の開始時刻と終了時刻を示します。複数の展開の場合、複数の帯または線が表示されます。展開の詳細を表示するには、点線の上部にあるアイコンをクリックします。

ステップ 6

(ノード固有のヘルスモニターの場合)ページ上部のデバイス名の右側にあるアラート通知で、ノードの正常性アラートを確認します。

正常性アラートにポインタを合わせると、ノードの正常性の概要が表示されます。ポップアップウィンドウに、上位 5 つの正常性アラートの概要の一部が表示されます。ポップアップをクリックすると、正常性アラート概要の詳細ビューが開きます。

ステップ 7

(ノード固有のヘルスモニターの場合)デフォルトでは、デバイスモニターは、いくつかの事前定義されたダッシュボードで正常性およびパフォーマンスのメトリックを報告します。メトリックダッシュボードには次のものが含まれます。

  • Overview:CPU、メモリ、インターフェイス、接続統計情報など、他の定義済みダッシュボードからの主要なメトリックを表示します。ディスク使用量と重要なプロセス情報も含まれます。

  • CPU:CPU 使用率。プロセス別および物理コア別の CPU 使用率を含みます。

  • Memory:デバイスのメモリ使用率。データプレーンと Snort のメモリ使用率を含みます。

  • Interfaces:インターフェイスのステータスおよび集約トラフィック統計情報。

  • Connections:接続統計(エレファントフロー、アクティブな接続数、ピーク接続数など)および NAT 変換カウント。

  • [Snort]:Snort プロセスに関連する統計情報。

  • [ASPドロップ(ASP drops)]:さまざまな理由でドロップされたパケットに関連する統計情報。

ラベルをクリックすると、さまざまなメトリックダッシュボードに移動できます。サポートされているデバイスメトリックの包括的なリストについては、「Cisco Secure Firewall Threat Defense Health Metrics」を参照してください。

ステップ 8

ヘルスモニターの右上隅にあるプラス記号([+])をクリックして、使用可能なメトリックグループから独自の変数セットを構成し、カスタムダッシュボードを作成します。

クラスタ全体のダッシュボードの場合は、クラスタのメトリックグループを選択してから、メトリックを選択します。


クラスタメトリック

クラスタのヘルスモニターは、クラスタとそのノードに関連する統計情報と、負荷分散、パフォーマンス、および CCL トラフィックの統計データの集約結果を追跡します。

表 6. クラスタメトリック

メトリック

説明

書式

CPU

クラスタノード上の CPU メトリックの平均(データプレーンと snort についてそれぞれ表示)。

パーセンテージ

メモリ

クラスタノード上のメモリメトリックの平均(データプレーンと snort についてそれぞれ表示)。

パーセンテージ

データスループット

クラスタの着信および発信データトラフィックの統計。

バイト

CCL スループット

クラスタの着信および発信 CCL トラフィックの統計。

バイト

接続

クラスタ内のアクティブな接続数。

番号

NAT 変換数

クラスタの NAT 変換数。

番号

分布

1 秒ごとのクラスタ内の接続分布数。

番号

パケット

クラスタ内の 1 秒ごとのパケット配信の件数。

番号

クラスタのトラブルシューティング

CCL Ping ツールを使用すると、クラスタ制御リンクが正しく動作していることを確認できます。 デバイスとクラスタで使用可能な次のツールを使用することもできます。

  • トラブルシューティング ファイル:ノードがクラスタに参加できない場合、トラブルシューティング ファイルが自動的に生成されます。また、[デバイス(Devices)] > [デバイス管理(Device Management)] > [クラスタ(Cluster)] > [一般(General)] エリアからトラブルシューティング ファイルを生成してダウンロードすることもできます。

    [その他(More)]() をクリックし、[トラブルシューティング ファイル(Troubleshoot Files)] を選択して、[デバイス管理(Device Management)] ページからファイルを生成することもできます。

  • CLI 出力:[デバイス(Devices)] > [デバイス管理(Device Management)] > [クラスタ(Cluster)] > [一般(General)] エリアで、クラスタのトラブルシューティングに役立つ一連の定義済み CLI 出力を表示できます。クラスタに対して次のコマンドが自動的に実行されます。

    • show running-config cluster

    • show cluster info

    • show cluster info health

    • show cluster info transport cp

    • show version

    • show asp drop

    • show counters

    • show arp

    • show int ip brief

    • show blocks

    • show cpu detailed

    • show interface ccl_interface

    • ping ccl_ip size ccl_mtu repeat 2

    • show nve

    • show route

    • show tech-support

    [コマンド(Command)] フィールドに任意の show コマンドを入力することもできます。

クラスター制御リンクへの ping の実行

ping を実行して、すべてのクラスタノードがクラスタ制御リンクを介して相互に到達できることを確認できます。ノードがクラスタに参加できない主な原因の 1 つは、クラスタ制御リンクの設定が正しくないことです。たとえば、クラスタ制御リンクの MTU が、接続しているスイッチの MTU よりも大きい値に設定されている可能性があります。

手順


ステップ 1

[デバイス(Devices)] > [デバイス管理(Device Management)] の順に選択し、クラスタの横の [その他(More)]() をクリックして [クラスタのライブステータス(Cluster Live Status)] を選択します。

図 27. クラスタのステータス
クラスタのステータス

ステップ 2

ノードの 1 つを展開し、[CCL Ping] をクリックします。

図 28. CCL Ping
CCL Ping

ノードは、最大 MTU に一致するパケットサイズを使用して、クラスタ制御リンクで他のすべてのノードに ping を送信します。


クラスタのアップグレード

Threat Defense Virtual クラスタをアップグレードするには、次の手順を実行します。

手順


ステップ 1

ターゲット イメージ バージョンをクラウドイメージストレージにアップロードします。

ステップ 2

更新されたターゲット イメージ バージョンでクラスタのクラウド インスタンス テンプレートを更新します。

  1. ターゲット イメージ バージョンを使用してインスタンステンプレートのコピーを作成します。

  2. 新しく作成したテンプレートをクラスタ インスタンス グループにアタッチします。

ステップ 3

ターゲット イメージ バージョンのアップグレードパッケージを Management Center にアップロードします。

ステップ 4

アップグレードするクラスタで準備状況チェックを実行します。

ステップ 5

準備状況チェックが成功したら、アップグレードパッケージのインストールを開始します。

ステップ 6

Management Center は、クラスタノードを一度に 1 つずつアップグレードします。

ステップ 7

クラスタのアップグレードが成功すると、Management Center に通知が表示されます。

アップグレード後のインスタンスのシリアル番号と UUID に変更はありません。

(注)


  • Management Center からクラスタのアップグレードを開始する場合は、アップグレード後の再起動プロセス中に Threat Defense Virtual デバイスが誤って終了したり、Auto Scaling グループによって置き換えられたりしないようにします。これを防ぐには、AWS コンソールに移動し、[Auto Scalingグループ(Auto Scaling group)] -> [詳細設定(Advanced configurations)] の順にクリックし、ヘルスチェックおよび異常の交換のプロセスを一時停止します。アップグレードが完了したら、[詳細設定(Advanced configuration)] に再度移動し、一時停止されたプロセスを削除して異常なインスタンスを検出します。

  • AWS に展開されたクラスタをメジャーリリースからパッチリリースにアップグレードしてからクラスタをスケールアップする場合、新しいノードはパッチリリースではなくメジャーリリースバージョンで起動します。その後、Management Center から各ノードをパッチリリースに手動でアップグレードする必要があります。

    別の方法として、パッチが適用され、Day 0 構成がないスタンドアロン Threat Defense Virtual インスタンスのスナップショットから Amazon マシンイメージ(AMI)を作成することもできます。クラスタ導入テンプレートでこの AMI を使用します。クラスタをスケールアップすると、起動する新しいノードにはパッチリリースが適用されます。


クラスタリングの参考資料

このセクションには、クラスタリングの動作に関する詳細情報が含まれます。

Threat Defense の機能とクラスタリング

Threat Defense の一部の機能はクラスタリングではサポートされず、一部は制御ユニットだけでサポートされます。その他の機能については適切な使用に関する警告がある場合があります。

サポートされていない機能とクラスタリング

次の各機能は、クラスタリングが有効なときは設定できず、コマンドは拒否されます。


(注)


クラスタリングでもサポートされていない FlexConfig 機能(WCCP インスペクションなど)を表示するには、ASA の一般的な操作のコンフィギュレーション ガイドを参照してください。FlexConfig では、Management Center GUI にはない多くの ASA 機能を設定できます。


  • リモート アクセス VPN(SSL VPN および IPsec VPN)

  • DHCP クライアント、サーバー、およびプロキシ。DHCP リレーはサポートされています。

  • 仮想トンネルインターフェイス(VTI)

  • 高可用性

  • 統合ルーティングおよびブリッジング

  • FMC UCAPL/CC モード

クラスタリングの中央集中型機能

次の機能は、制御ノード上だけでサポートされます。クラスタの場合もスケーリングされません。


(注)


中央集中型機能のトラフィックは、クラスタ制御リンク経由でメンバーノードから制御ノードに転送されます。

再分散機能を使用する場合は、中央集中型機能のトラフィックが中央集中型機能として分類される前に再分散が行われて、制御ノード以外のノードに転送されることがあります。この場合は、トラフィックが制御ノードに送り返されます。

中央集中型機能については、制御ノードで障害が発生するとすべての接続がドロップされるので、新しい制御ノード上で接続を再確立する必要があります。



(注)


クラスタリングでも一元化されている FlexConfig 機能(RADIUS インスペクションなど)を表示するには、ASA の一般的な操作のコンフィギュレーションガイドを参照してください。FlexConfig では、Management Center GUI にはない多くの ASA 機能を設定できます。


  • 次のアプリケーション インスペクション:

    • DCERPC

    • ESMTP

    • NetBIOS

    • PPTP

    • RSH

    • SQLNET

    • SUNRPC

    • TFTP

    • XDMCP

  • スタティック ルート モニタリング

Cisco TrustSec とクラスタリング

制御ノードだけがセキュリティグループタグ(SGT)情報を学習します。その後、制御ノードからデータノードに SGT が渡されるため、データノードは、セキュリティポリシーに基づいて SGT の一致を判断できます。

接続設定とクラスタリング

接続制限は、クラスタ全体に適用されます。各ノードには、ブロードキャストメッセージに基づくクラスタ全体のカウンタの推定値があります。クラスタ全体で接続制限を設定しても、効率性を考慮して、厳密に制限数で適用されない場合があります。各ノードでは、任意の時点でのクラスタ全体のカウンタ値が過大評価または過小評価される可能性があります。ただし、ロードバランシングされたクラスタでは、時間の経過とともに情報が更新されます。

ダイナミック ルーティングおよびクラスタリング

個別インターフェイスモードでは、各ノードがスタンドアロンルータとしてルーティングプロトコルを実行します。ルートの学習は、各ノードが個別に行います。

図 29. 個別インターフェイス モードでのダイナミック ルーティング
個別インターフェイスモードでのダイナミックルーティング

上の図では、ルータ A はルータ B への等コストパスが 4 本あることを学習します。パスはそれぞれ 1 つのノードを通過します。ECMP を使用して、4 パス間でトラフィックのロード バランシングを行います。各ノードは、外部ルータと通信するときに、それぞれ異なるルータ ID を選択します。

管理者は、各ノードに異なるルータ ID が設定されるように、ルータ ID のクラスタプールを設定する必要があります。

FTP とクラスタリング

  • FTP D チャネルとコントロール チャネルのフローがそれぞれ別のクラスタ メンバーによって所有されている場合は、D チャネルのオーナーは定期的にアイドル タイムアウト アップデートをコントロール チャネルのオーナーに送信し、アイドル タイムアウト値を更新します。ただし、コントロール フローのオーナーがリロードされて、コントロール フローが再ホスティングされた場合は、親子フロー関係は維持されなくなります。したがって、コントロール フローのアイドル タイムアウトは更新されません。

NAT とクラスタリング

NAT の使用については、次の制限事項を参照してください。

NAT は、クラスタの全体的なスループットに影響を与えることがあります。インバウンドおよびアウトバウンドの NAT パケットが、それぞれクラスタ内の別の Threat Defense に送信されることがあります。ロード バランシング アルゴリズムは IP アドレスとポートに依存していますが、NAT が使用されるときは、インバウンドとアウトバウンドとで、パケットの IP アドレスやポートが異なるからです。NAT オーナーではない Threat Defense に到着したパケットは、クラスタ制御リンクを介してオーナーに転送されるため、クラスタ制御リンクに大量のトラフィックが発生します。NAT オーナーは、セキュリティおよびポリシーチェックの結果に応じてパケットの接続を作成できない可能性があるため、受信側ノードは、オーナーへの転送フローを作成しないことに注意してください。

それでもクラスタリングで NAT を使用する場合は、次のガイドラインを考慮してください。

  • プロキシ ARP なし:個別インターフェイスの場合は、マッピング アドレスについてプロキシ ARP 応答が送信されることはありません。これは、クラスタに存在しなくなった可能性のある ASA と隣接ルータとがピア関係を維持することを防ぐためです。アップストリーム ルータは、メイン クラスタ IP アドレスを指すマッピング アドレスについてはスタティック ルートまたは PBR とオブジェクト トラッキングを使用する必要があります。

  • ポート ブロック割り当てによる PAT:この機能については、次のガイドラインを参照してください。

    • ホストあたりの最大制限は、クラスタ全体の制限ではなく、ノードごとに個別に適用されます。したがって、ホストあたりの最大制限が 1 に設定されている 3 ノードクラスタでは、ホストからのトラフィックが 3 つのノードすべてにロードバランシングされている場合、3 つのブロックを各ノードに 1 つずつ割り当てることができます。

    • バックアッププールからバックアップノードで作成されたポートブロックは、ホストあたりの最大制限の適用時には考慮されません。

    • PAT プールが完全に新しい IP アドレスの範囲で変更される On-the-fly PAT ルールの変更では、新しいプールが有効になっていてもいまだ送信中の xlate バックアップ要求に対する xlate バックアップの作成が失敗します。この動作はポートのブロック割り当て機能に固有なものではなく、プールが分散されトラフィックがクラスタノード間でロードバランシングされるクラスタ展開でのみ見られる一時的な PAT プールの問題です。

    • クラスタで動作している場合、ブロック割り当てサイズを変更することはできません。新しいサイズは、クラスタ内の各デバイスをリロードした後にのみ有効になります。各デバイスのリロードの必要性を回避するために、すべてのブロック割り当てルールを削除し、それらのルールに関連するすべての xlate をクリアすることをお勧めします。その後、ブロックサイズを変更し、ブロック割り当てルールを再作成できます。

  • ダイナミック PAT の NAT プールアドレス配布:PAT プールを設定すると、クラスタはプール内の各 IP アドレスをポートブロックに分割します。デフォルトでは、各ブロックは 512 ポートですが、ポートブロック割り当てルールを設定すると、代わりにユーザのブロック設定が使用されます。これらのブロックはクラスタ内のノード間で均等に分散されるため、各ノードには PAT プール内の IP アドレスごとに 1 つ以上のブロックがあります。したがって、想定される PAT 接続数に対して十分である場合には、クラスタの PAT プールに含める IP アドレスを 1 つだけにすることができます。PAT プールの NAT ルールで予約済みポート 1 ~ 1023 を含めるようにオプションを設定しない限り、ポートブロックは 1024 ~ 65535 のポート範囲をカバーします。

  • 複数のルールにおける PAT プールの再利用:複数のルールで同じ PAT プールを使用するには、ルールにおけるインターフェイスの選択に注意を払う必要があります。すべてのルールで特定のインターフェイスを使用するか、あるいはすべてのルールで「任意の」インターフェイスを使用するか、いずれかを選択する必要があります。ルール全般にわたって特定のインターフェイスと「任意」のインターフェイスを混在させることはできません。混在させると、システムがリターントラフィックとクラスタ内の適切なノードを一致させることができなくなる場合があります。ルールごとに固有の PAT プールを使用することは、最も信頼性の高いオプションです。

  • ラウンドロビンなし:PAT プールのラウンドロビンは、クラスタリングではサポートされません。

  • 拡張 PAT なし:拡張 PAT はクラスタリングでサポートされません。

  • 制御ノードによって管理されるダイナミック NAT xlate:制御ノードが xlate テーブルを維持し、データノードに複製します。ダイナミック NAT を必要とする接続をデータノードが受信したときに、その xlate がテーブル内にない場合、データノードは制御ノードに xlate を要求します。データノードが接続を所有します。

  • 旧式の xlates:接続所有者の xlate アイドル時間が更新されません。したがって、アイドル時間がアイドルタイムアウトを超える可能性があります。refcnt が 0 で、アイドルタイマー値が設定されたタイムアウトより大きい場合は、旧式の xlate であることを示します。

  • 次のインスペクション用のスタティック PAT はありません。

    • FTP

    • RSH

    • SQLNET

    • TFTP

    • XDMCP

    • SIP

  • 1 万を超える非常に多くの NAT ルールがある場合は、デバイスの CLI で asp rule-engine transactional-commit nat コマンドを使用してトランザクション コミット モデルを有効にする必要があります。有効にしないと、ノードがクラスタに参加できない可能性があります。

SIP インスペクションとクラスタリング

制御フローは、(ロードバランシングにより)任意のノードに作成できますが、子データフローは同じノードに存在する必要があります。

SNMP とクラスタリング

SNMP ポーリングには、メイン クラスタ IP アドレスではなく、常にローカル アドレスを使用してください。SNMP エージェントがメインクラスタ IP アドレスをポーリングする場合、新しい制御ノードが選択されると、新しい制御ノードのポーリングは失敗します。

クラスタリングで SNMPv3 を使用している場合、最初のクラスタ形成後に新しいクラスタノードを追加すると、SNMPv3 ユーザーは新しいノードに複製されません。ユーザーを削除して再追加し、設定を再展開して、ユーザーを新しいノードに強制的に複製する必要があります。

syslog とクラスタリング

  • クラスタの各ノードは自身の syslog メッセージを生成します。ロギングを設定して、各ノードの syslog メッセージ ヘッダー フィールドで同じデバイス ID を使用するか、別の ID を使用するかを設定できます。たとえば、ホスト名設定はクラスタ内のすべてのノードに複製されて共有されます。ホスト名をデバイス ID として使用するようにロギングを設定した場合、すべてのノードで生成される syslog メッセージが 1 つのノードから生成されているように見えます。クラスタブートストラップ設定で割り当てられたローカルノード名をデバイス ID として使用するようにロギングを設定した場合、syslog メッセージはそれぞれ別のノードから生成されているように見えます。

VPN とクラスタリング

サイト間 VPN は、中央集中型機能です。制御ノードのみが VPN 接続をサポートします。


(注)


リモート アクセス VPN は、クラスタリングではサポートされません。


VPN 機能を使用できるのは制御ノードだけであり、クラスタの高可用性機能は活用されません。制御ノードで障害が発生した場合は、すべての既存の VPN 接続が失われ、VPN ユーザにとってはサービスの中断となります。新しい制御ノードが選定されたときに、VPN 接続を再確立する必要があります。

PBR または ECMP を使用するときの個別インターフェイスへの接続については、ローカル アドレスではなく、常にメイン クラスタ IP アドレスに接続する必要があります。

VPN 関連のキーと証明書は、すべてのノードに複製されます。

パフォーマンス スケーリング係数

複数のユニットをクラスタに結合すると、期待できる合計クラスタパフォーマンスは、最大合計スループットの約 80%になります。

たとえば、モデルが単独稼働で約 10 Gbps のトラフィックを処理できる場合、8 ユニットのクラスタでは、最大合計スループットは 80 Gbps(8 ユニット x 10 Gbps)の約 80% で 64 Gbps になります。

制御ノードの選定

クラスタのノードは、クラスタ制御リンクを介して通信して制御ノードを選定します。方法は次のとおりです。

  1. ノードに対してクラスタリングをイネーブルにしたとき(または、クラスタリングがイネーブル済みの状態でそのユニットを初めて起動したとき)に、そのノードは選定要求を 3 秒間隔でブロードキャストします。

  2. プライオリティの高い他のノードがこの選定要求に応答します。プライオリティは 1 ~ 100 の範囲内で設定され、1 が最高のプライオリティです。

  3. 45 秒経過しても、プライオリティの高い他のノードからの応答を受信していない場合は、そのノードが制御ノードになります。


    (注)


    最高のプライオリティを持つノードが複数ある場合は、クラスタノード名、次にシリアル番号を使用して制御ノードが決定されます。


  4. 後からクラスタに参加したノードのプライオリティの方が高い場合でも、そのノードが自動的に制御ノードになることはありません。既存の制御ノードは常に制御ノードのままです。ただし、制御ノードが応答を停止すると、その時点で新しい制御ノードが選定されます。

  5. 「スプリットブレイン」シナリオで一時的に複数の制御ノードが存在する場合、優先順位が最も高いノードが制御ノードの役割を保持し、他のノードはデータノードの役割に戻ります。


(注)


ノードを手動で強制的に制御ノードにすることができます。中央集中型機能については、制御ノード変更を強制するとすべての接続がドロップされるので、新しい制御ノード上で接続を再確立する必要があります。


クラスタ内のハイアベイラビリティ

クラスタリングは、ノードとインターフェイスの正常性をモニターし、ノード間で接続状態を複製することにより、ハイアベイラビリティを実現します。

ノードヘルスモニタリング

各ノードは、クラスタ制御リンクを介してブロードキャスト ハートビート パケットを定期的に送信します。設定可能なタイムアウト期間内にデータノードからハートビートパケットまたはその他のパケットを受信しない場合、制御ノードはクラスタからデータノードを削除します。データノードが制御ノードからパケットを受信しない場合、残りのノードから新しい制御ノードが選択されます。

ノードで実際に障害が発生したためではなく、ネットワークの障害が原因で、ノードがクラスタ制御リンクを介して相互に通信できない場合、クラスタは「スプリットブレイン」シナリオに移行する可能性があります。このシナリオでは、分離されたデータノードが独自の制御ノードを選択します。たとえば、2 つのクラスタロケーション間でルータに障害が発生した場合、ロケーション 1 の元の制御ノードは、ロケーション 2 のデータノードをクラスタから削除します。一方、ロケーション 2 のノードは、独自の制御ノードを選択し、独自のクラスタを形成します。このシナリオでは、非対称トラフィックが失敗する可能性があることに注意してください。クラスタ制御リンクが復元されると、より優先順位の高い制御ノードが制御ノードの役割を保持します。

インターフェイス モニタリング

各ノードは、使用中のすべての指名されたハードウェア インターフェイスのリンクステータスをモニタし、ステータス変更を制御ノードに報告します。

すべての物理インターフェイスがモニタリングされます。ただし、モニタリングできるのは、名前付きインターフェイスのみです。ヘルス チェックは、インターフェイスごとに、モニターリングをオプションで無効にすることができます。

ノードのモニタ対象のインターフェイスが失敗した場合、そのノードはクラスタから削除されます。ノードは 500 ミリ秒後に削除されます。

障害後のステータス

制御ノードで障害が発生した場合、そのクラスタの他のメンバーのうち、優先順位が最高(番号が最小)のメンバーが制御ノードになります。

障害イベントに応じて、Threat Defense は自動的にクラスタへの再参加を試みます。


(注)


Threat Defense が非アクティブになり、クラスタへの自動再参加に失敗すると、すべてのデータインターフェイスがシャットダウンされ、管理インターフェイスのみがトラフィックを送受信できます。


クラスタへの再参加

クラスタ メンバがクラスタから削除された後、クラスタに再参加するための方法は、削除された理由によって異なります。

  • 最初に参加するときに障害が発生したクラスタ制御リンク:クラスタ制御リンクの問題を解決した後、クラスタリングを再び有効にして、手動でクラスタに再参加する必要があります。

  • クラスタに参加した後に障害が発生したクラスタ制御リンク:FTD は、無限に 5 分ごとに自動的に再参加を試みます。

  • データ インターフェイスの障害:Threat Defense は自動的に最初は 5 分後、次に 10 分後、最終的に 20 分後に再参加を試みます。20 分後に参加できない場合、Threat Defense アプリケーションはクラスタリングを無効にします。データ インターフェイスの問題を解決した後、手動でクラスタリングを有効にする必要があります。

  • ノードの障害:ノードがヘルスチェック失敗のためクラスタから削除された場合、クラスタへの再参加は失敗の原因によって異なります。たとえば、一時的な電源障害の場合は、クラスタ制御リンクが稼働している限り、ノードは再起動するとクラスタに再参加します。Threat Defense アプリケーションは 5 秒ごとにクラスタへの再参加を試みます。

  • 内部エラー:内部エラーには、アプリケーション同期のタイムアウト、一貫性のないアプリケーション ステータスなどがあります。 問題の解決後、クラスタリングを再度有効にして手動でクラスタに再参加する必要があります。

  • 障害が発生した設定の展開:FMC から新しい設定を展開し、展開が一部のクラスタメンバーでは失敗したものの、他のメンバーでは成功した場合、失敗したノードはクラスタから削除されます。クラスタリングを再度有効にして手動でクラスタに再参加する必要があります。制御ノードで展開が失敗した場合、展開はロールバックされ、メンバーは削除されません。すべてのデータノードで展開が失敗した場合、展開はロールバックされ、メンバーは削除されません。

データ パス接続状態の複製

どの接続にも、1 つのオーナーおよび少なくとも 1 つのバックアップ オーナーがクラスタ内にあります。バックアップ オーナーは、障害が発生しても接続を引き継ぎません。代わりに、TCP/UDP のステート情報を保存します。これは、障害発生時に接続が新しいオーナーにシームレスに移管されるようにするためです。バックアップ オーナーは通常ディレクタでもあります。

トラフィックの中には、TCP または UDP レイヤよりも上のステート情報を必要とするものがあります。この種類のトラフィックに対するクラスタリングのサポートの可否については、次の表を参照してください。

表 7. クラスタ全体で複製される機能

トラフィック

状態のサポート

アップ タイム

対応

システム アップ タイムをトラッキングします。

ARP テーブル

対応

MAC アドレス テーブル

対応

ユーザ アイデンティティ

対応

IPv6 ネイバー データベース

対応

ダイナミック ルーティング

対応

SNMP エンジン ID

なし

クラスタが接続を管理する方法

接続をクラスタの複数のノードにロードバランシングできます。接続のロールにより、通常動作時とハイ アベイラビリティ状況時の接続の処理方法が決まります。

接続のロール

接続ごとに定義された次のロールを参照してください。

  • オーナー:通常、最初に接続を受信するノード。オーナーは、TCP 状態を保持し、パケットを処理します。1 つの接続に対してオーナーは 1 つだけです。元のオーナーに障害が発生すると、新しいノードが接続からパケットを受信したときにディレクタがそれらのノードの新しいオーナーを選択します。

  • バックアップオーナー:オーナーから受信した TCP/UDP ステート情報を格納するノード。障害が発生した場合、新しいオーナーにシームレスに接続を転送できます。バックアップ オーナーは、障害発生時に接続を引き継ぎません。オーナーが使用不可能になった場合、(ロードバランシングに基づき)その接続からのパケットを受信する最初のノードがバックアップオーナーに問い合わせて、関連するステート情報を取得し、そのノードが新しいオーナーになります。

    ディレクタ(下記参照)がオーナーと同じノードでない限り、ディレクタはバックアップオーナーでもあります。オーナーが自分をディレクタとして選択した場合は、別のバックアップ オーナーが選択されます。

    1 台のシャーシに最大 3 つのクラスタノードを搭載できる Firepower 9300 のクラスタリングでは、バックアップオーナーがオーナーと同じシャーシにある場合、シャーシ障害からフローを保護するために、別のシャーシから追加のバックアップオーナーが選択されます。

  • ディレクタ:フォワーダからのオーナールックアップ要求を処理するノード。オーナーは、新しい接続を受信すると、送信元/宛先 IP アドレスおよびポートのハッシュに基づいてディレクタを選択し、新しい接続を登録するためにそのディレクタにメッセージを送信します。パケットがオーナー以外のノードに到着した場合、そのノードはどのノードがオーナーかをディレクタに問い合わせることで、パケットを転送できます。1 つの接続に対してディレクタは 1 つだけです。ディレクタが失敗すると、オーナーは新しいディレクタを選択します。

    ディレクタがオーナーと同じノードでない限り、ディレクタはバックアップオーナーでもあります(上記参照)。オーナーがディレクタとして自分自身を選択すると、別のバックアップ オーナーが選択されます。

    ICMP/ICMPv6 ハッシュの詳細:

    • エコーパケットの場合、送信元ポートは ICMP 識別子で、宛先ポートは 0 です。

    • 応答パケットの場合、送信元ポートは 0 で、宛先ポートは ICMP 識別子です。

    • 他のパケットの場合、送信元ポートと宛先ポートの両方が 0 です。

  • フォワーダ:パケットをオーナーに転送するノード。フォワーダが接続のパケットを受信したときに、その接続のオーナーが自分ではない場合は、フォワーダはディレクタにオーナーを問い合わせてから、そのオーナーへのフローを確立します。これは、この接続に関してフォワーダが受信するその他のパケット用です。ディレクタは、フォワーダにもなることができます。フォワーダが SYN-ACK パケットを受信した場合、フォワーダはパケットの SYN クッキーからオーナーを直接取得できるので、ディレクタに問い合わせる必要がないことに注意してください。(TCP シーケンスのランダム化を無効にした場合は、SYN Cookie は使用されないので、ディレクタへの問い合わせが必要です)。存続期間が短いフロー(たとえば DNS や ICMP)の場合は、フォワーダは問い合わせの代わりにパケットを即座にディレクタに送信し、ディレクタがそのパケットをオーナーに送信します。1 つの接続に対して、複数のフォワーダが存在できます。最も効率的なスループットを実現できるのは、フォワーダが 1 つもなく、接続のすべてのパケットをオーナーが受信するという、優れたロードバランシング方法が使用されている場合です。


    (注)


    クラスタリングを使用する場合は、TCP シーケンスのランダム化を無効にすることは推奨されません。SYN/ACK パケットがドロップされる可能性があるため、一部の TCP セッションが確立されない可能性があります。


  • フラグメントオーナー:フラグメント化されたパケットの場合、フラグメントを受信するクラスタノードは、フラグメントの送信元と宛先の IP アドレス、およびパケット ID のハッシュを使用してフラグメントオーナーを特定します。その後、すべてのフラグメントがクラスタ制御リンクを介してフラグメント所有者に転送されます。スイッチのロードバランスハッシュで使用される 5 タプルは、最初のフラグメントにのみ含まれているため、フラグメントが異なるクラスタノードにロードバランシングされる場合があります。他のフラグメントには、送信元ポートと宛先ポートは含まれず、他のクラスタノードにロードバランシングされる場合があります。フラグメント所有者は一時的にパケットを再アセンブルするため、送信元/宛先 IP アドレスとポートのハッシュに基づいてディレクタを決定できます。新しい接続の場合は、フラグメントの所有者が接続所有者として登録されます。これが既存の接続の場合、フラグメント所有者は、クラスタ制御リンクを介して、指定された接続所有者にすべてのフラグメントを転送します。その後、接続の所有者はすべてのフラグメントを再構築します。

新しい接続の所有権

新しい接続がロードバランシング経由でクラスタのノードに送信される場合は、そのノードがその接続の両方向のオーナーとなります。接続のパケットが別のノードに到着した場合は、そのパケットはクラスタ制御リンクを介してオーナーノードに転送されます。逆方向のフローが別のノードに到着した場合は、元のノードにリダイレクトされます。

TCP のサンプルデータフロー

次の例は、新しい接続の確立を示します。

  1. SYN パケットがクライアントから発信され、Threat Defense の 1 つ(ロード バランシング方法に基づく)に配信されます。これがオーナーとなります。オーナーはフローを作成し、オーナー情報をエンコードして SYN Cookie を生成し、パケットをサーバに転送します。

  2. SYN-ACK パケットがサーバから発信され、別の Threat Defense(ロード バランシング方法に基づく)に配信されます。この Threat Defense はフォワーダです。

  3. フォワーダはこの接続を所有してはいないので、オーナー情報を SYN Cookie からデコードし、オーナーへの転送フローを作成し、SYN-ACK をオーナーに転送します。

  4. オーナーはディレクタに状態アップデートを送信し、SYN-ACK をクライアントに転送します。

  5. ディレクタは状態アップデートをオーナーから受信し、オーナーへのフローを作成し、オーナーと同様に TCP 状態情報を記録します。ディレクタは、この接続のバックアップ オーナーとしての役割を持ちます。

  6. これ以降、フォワーダに配信されたパケットはすべて、オーナーに転送されます。

  7. パケットがその他のノードに配信された場合、そのノードはディレクタに問い合わせてオーナーを特定し、フローを確立します。

  8. フローの状態が変化した場合は、状態アップデートがオーナーからディレクタに送信されます。

ICMP および UDP のサンプルデータフロー

次の例は、新しい接続の確立を示します。

  1. 図 30. ICMP および UDP データフロー
    ICMP および UDP データフロー
    UDP パケットがクライアントから発信され、1 つの Threat Defense(ロードバランシング方法に基づく)に配信されます。
  2. 最初のパケットを受信したノードは、送信元/宛先 IP アドレスとポートのハッシュに基づいて選択されたディレクタノードをクエリします。

  3. ディレクタは既存のフローを検出せず、ディレクタフローを作成して、以前のノードにパケットを転送します。つまり、ディレクタがこのフローのオーナーを選択したことになります。

  4. オーナーはフローを作成し、ディレクタに状態アップデートを送信して、サーバーにパケットを転送します。

  5. 2 番目の UDP パケットはサーバーから発信され、フォワーダに配信されます。

  6. フォワーダはディレクタに対して所有権情報をクエリします。存続期間が短いフロー(DNS など)の場合、フォワーダはクエリする代わりにパケットを即座にディレクタに送信し、ディレクタがそのパケットをオーナーに送信します。

  7. ディレクタは所有権情報をフォワーダに返信します。

  8. フォワーダは転送フローを作成してオーナー情報を記録し、パケットをオーナーに転送します。

  9. オーナーはパケットをクライアントに転送します。

パブリッククラウドの Threat Defense Virtual クラスタリングの履歴

機能

最小 Management Center

最小 Threat Defense

詳細

クラスタ制御リンク ping ツール。

7.4.1

いずれか

ping を実行して、すべてのクラスタノードがクラスタ制御リンクを介して相互に到達できることを確認できます。ノードがクラスタに参加できない主な原因の 1 つは、クラスタ制御リンクの設定が正しくないことです。たとえば、クラスタ制御リンクの MTU が、接続しているスイッチの MTU よりも大きい値に設定されている可能性があります。

新規/変更された画面:[デバイス(Devices)] > [デバイス管理(Device Management)] > [その他(More)]() > [クラスタのライブステータス(Cluster Live Status)]

その他のバージョンの制限:Management Center バージョン 7.3.x または 7.4.0 ではサポートされていません。

トラブルシューティング ファイルの生成とダウンロードは、[デバイス(Device)] および [クラスタ(Cluster)] ページから実行できます。

7.4.1

7.4.1

[デバイス(Device)] ページの各デバイス、および [クラスタ(Cluster)] ページのすべてのクラスタノードのトラブルシューティング ファイルを生成およびダウンロードできます。クラスタの場合、すべてのファイルを単一の圧縮ファイルとしてダウンロードできます。クラスタノードのクラスタのクラスタログを含めることもできます。または、[デバイス(Devices)] > [デバイス管理(Device Management)] > [その他(More)]() > [トラブルシューティング ファイル(Troubleshoot Files)] メニューからファイル生成をトリガーできます。

新規/変更された画面:

  • [デバイス(Devices)] > [デバイス管理(Device Management)] > [デバイス(Device)] > [全般(General)]

  • [デバイス(Devices)] > [デバイス管理(Device Management)] > [クラスタ(Cluster)] > [全般(General)]

デバイスまたはデバイスクラスタの CLI 出力を表示します。

7.4.1

任意(Any)

デバイスまたはクラスタのトラブルシューティングに役立つ一連の定義済み CLI 出力を表示できます。また、任意の show コマンドを入力して、出力を確認できます。

新規/変更された画面:[デバイス(Devices)] > [デバイス管理(Device Management)] > [クラスタ(Cluster)] > [全般(General)]

クラスタのヘルスモニターの設定

7.3.0

いずれか

クラスタのヘルスモニター設定を編集できるようになりました。

新規/変更された画面:[デバイス(Devices)] > [デバイス管理(Device Management)] > クラスタ(Cluster) > [クラスタのヘルスモニターの設定(Cluster Health Monitor Settings)]

(注)



以前に FlexConfig を使用してこれらの設定を行った場合は、展開前に必ず FlexConfig の設定を削除してください。削除しなかった場合は、FlexConfig の設定によって Management Center の設定が上書きされます。

クラスタ ヘルス モニター ダッシュボード

7.3.0

いずれか

クラスタのヘルス モニター ダッシュボードでクラスタの状態を表示できるようになりました。

新規/変更された画面:[システム(System)]システム歯車アイコン > [正常性(Health)] > [モニタ(Monitor)]

Azure の Threat Defense Virtual のクラスタリング

7.3.0

7.3.0

Azure ゲートウェイロードバランサまたは外部のロードバランサについて、Azure の Threat Defense Virtual で最大 16 ノードのクラスタリングを構成できるようになりました。

新規/変更された画面:

  • [デバイス(Devices)] > [デバイス管理(Device Management)] > [クラスタの追加(Add Cluster)]

  • [デバイス(Devices)] > [デバイス管理(Device Management)] > [詳細(More)]メニュー

  • [Devices] > [Device Management] > [Cluster]

サポートされているプラットフォーム:Azure の Threat Defense Virtual

パブリッククラウドでの Threat Defense Virtual のクラスタリング(Amazon Web Services および Google Cloud Platform)

7.2.0

7.2.0

Threat Defense Virtual はパブリッククラウド(AWS および GCP)で最大 16 ノードの個別インターフェイスのクラスタリングをサポートします。

新しい/変更された画面:

  • [デバイス(Devices)] > [デバイス管理(Device Management)] > [デバイスの追加(Add Device)]

  • [デバイス(Devices)] > [デバイス管理(Device Management)] > [詳細(More)]メニュー

  • [Devices] > [Device Management] > [Cluster]

サポートされているプラットフォーム:AWS および GCP 上の Threat Defense Virtual
