概要

機能

Cisco Firepower 1010 および 1010E は、Cisco Firepower ファミリのコンパクトなネットワーク セキュリティ アプライアンスのシリーズです。Firepower 1010 は、Firepower Threat Defense（FTD）バージョン 6.4 および ASA バージョン 9.12 で最初にサポートされています。PoE+ および L2 スイッチのサポートは、FTD バージョン 6.5 および ASA バージョン 9.13 から追加されました。PoE+ のない 1010E は、Cisco Secure Firewall Threat Defense バージョン 7.2.3 および Cisco Secure Firewall ASA バージョン 9.18.2 で最初にサポートされます。

『Cisco Firepower Compatibility Guide』[英語] を参照してください。このガイドでは、サポート対象の各 FirePOWER バージョンについて、オペレーティング システムとホスティング環境の要件を含めた Cisco FirePOWER ソフトウェアとハードウェアの互換性を提供しています。

次の図に、Cisco Firepower 1010 および 1010E を示します。
図 1. Cisco Firepower 1010 および 1010E

次の表に、Firepower 1010 および 1010E の機能を示します。

表 1. Firepower 1010 および 1010E の機能

機能

1010E

1010

フォームファクタ

コンパクト、またはラックマウントシェルフの場合は 2 RU

取り付け

デスクトップ マウント

壁面取り付け（シスコ製品番号 69-100647-01）

ラックマウント（シスコ製品番号 800-107605-01）：115 W 電源（部品番号 341-100765-01）および 66 W 電源（部品番号 341-100346-01）がこのラックマウントシェルフに収まります。

ラックマウント（シスコ製品番号 800-112976-01）：150 W 電源（部品番号 341-100399-01）がこのラックマウントシェルフに収まります。

エアーフロー

サイドツーサイド

ファンなし

（注）



Firepower 1010 および 1010E にはファンがないため、システムの内部温度は、ハードウェア仕様に記載されている周囲温度よりも大幅に高くなります。

プロセッサ

4 コア Intel CPU x 1

メモリ

8 GB DDR4 DRAM

ブート パーティション

8 GB（内部）

L2 スイッチ

Marvell SOHO 88 E6390

（注）



FTD バージョン 6.5 および ASA バージョン 9.13 からサポートが開始されました

管理ポート

ギガビット イーサネット RJ-45 10/100/1000 BaseT X 1

ネットワーク管理アクセスに制限されており、RJ-45 ケーブルで接続します。

コンソール ポート

RJ-45 x 1

外部システム経由で管理にアクセスします

USB ミニ B ポート

USB ミニ B X 1

外部システム経由で管理にアクセスします

USB ポート

USB 3.0 タイプ A X 1

ストレージなどの外部デバイスを接続します

ネットワーク ポート

ギガビット イーサネット RJ-45 10/100/1000 BaseT X 8

各 RJ-45（8P8C）銅線ポートは、自動 Medium Dependent Interface Crossover（MDI/X）と、インターフェイス速度、デュプレックスなどのネゴシエートパラメータの自動ネゴシエーションをサポートし、MDI/MDIX 対応です。

ポートには（上から下、左から右の順で）1、2、3、4、5、6、7、8 の番号が付けられています。各ポートには、1 対の LED があり、それぞれ接続ステータスとリンク ステータス用です。ポートには、ギガビット イーサネット 1/1 からギガビット イーサネット 1/8 までの名前と番号が付けられています。

（注）



ポート 7 および 8 を PoE+ ポートとして使用できます。PoE+ は FTD バージョン 6.5 および ASA バージョン 9.13 からサポートが開始されました。

ギガビット イーサネット RJ-45 10/100/1000 BaseT X 8

各 RJ-45（8P8C）銅線ポートは、自動 Medium Dependent Interface Crossover（MDI/X）と、インターフェイス速度、デュプレックスなどのネゴシエートパラメータの自動ネゴシエーションをサポートし、MDI/MDIX 対応です。

ポートには（上から下、左から右の順で）1、2、3、4、5、6、7、8 の番号が付けられています。各ポートには、1 対の LED があり、それぞれ接続ステータスとリンク ステータス用です。ポートには、ギガビット イーサネット 1/1 からギガビット イーサネット 1/8 までの名前と番号が付けられています。

PoE+ コントローラ カード

（注）



ポート 7 および 8 は PoE+ ポートです。PoE+ ポートは、FTD バージョン 6.5 および ASA バージョン 9.13 からサポートが開始されました。

サポート対象外

ロック スロット

Kensington 標準 T バーのロックメカニズムに対応し、シャーシのセキュリティを保護します

リセット ボタン

小さな埋め込み型のボタンです。3 秒以上押すとシャーシがリセットされ、次のリブート後にデフォルト状態に戻ります。設定の変数は工場出荷時のデフォルトにリセットされますが、フラッシュは消去されず、ファイルは削除されません。

電源スイッチ

なし

システムの電源は電源コードで制御されます。電源ボタンはありません。Firepower 1010 および 1010E をシャットダウンするには、AC 電源を取り外します。

電源コード ソケット

AC 電源にプラグを差し込むと、シャーシに電源が投入されます。

AC 電源装置

外部 AC 電源 X 1

電源は、115 W 電源が標準で付属しており、出力は合計 115 W です。55 W の +12 VDC システム電源と、60 W の 53.5 VDC PoE+ 電源を出力します。

（注）



PoE+ は FTD バージョン 6.5 および ASA バージョン 9.13 からサポートが開始されました。

新しい電源の出力は合計 66 W です。66 W の +12 VDC システム電源を出力します。

外部 AC 電源 X 1

電源は、115 W 電源が標準で付属しており、出力は合計 115 W です。55 W の +12 VDC システム電源と、60 W の 53.5 VDC PoE+ 電源を出力します。

新しい 150 W 電源の出力は合計 150 W です。150 W の +12 VDC システム電源を出力します。

ストレージ

200 GB M.2 SATA ドライブ x 1

ドライブはソフトウェアによって使用されます。ドライブにユーザーはアクセスできません。

ドライブは現場では交換できません。ドライブを交換するには、シャーシをシスコに返却する必要があります。

ゴム製の脚

シャーシの下部にゴム製の脚 x 4

（注）



ゴム製の脚も、適切な冷却のために必要です。これらを削除しないでください。

セキュリティ規格および認定

  • ASA 9.16.x で認定済み：

    • Network Device Collaborative Protection Profile（NDcPPv2.2E）のコモンクライテリア認定

    • Firewall Collaborative Protection Profile Module（FW_MOD_v1.4e）

    • Virtual Private Network Gateway Protection Profile Module（VPNGW_MOD_v1.1）

  • FTD 6.4.x および FX-OS 2.6.x で認定済み：

    • Network Device Collaborative Protection Profile（NDcPPv2.2E）のコモンクライテリア認定

    • IPS 拡張パッケージ（IPSEP v2.11）

    • Firewall Collaborative Protection Profile Module（MOD_FW_v1.4e）

    • Virtual Private Network Gateway Protection Profile Module（MOD_VPNGW_v1.1）

  • FTD 6.4.x と FX-OS 2.6.x の連邦情報処理標準（FIPS）140-2

  • 米国国防総省情報ネットワークの認定製品リスト（DoDIN APL）

  • FTD 7.0.x での IPv6（USGv6）の米国政府準拠：製品分類「NPP」の R1 プロファイルに基づく認定承認。

セキュリティ認定コンプライアンスを有効にする手順については、ご使用のソフトウェアのバージョンのコンフィギュレーションガイドの「Appliance Platform Settings」の章の「Security Certifications Compliance」トピックを参照してください。

—
コンソール ポート
Firepower 1010 および 1010E には 2 つの外部コンソールポートがあり、1 つは標準の RJ-45 ポート、もう 1 つは USB ミニ B シリアルポートです。同時にアクティブにできるのは 1 個のコンソール ポートだけです。ケーブルを USB コンソール ポートに接続すると、RJ-45 ポートは非アクティブになります。反対に、USB ケーブルを USB ポートから外すと、RJ-45 ポートはアクティブになります。コンソール ポートにはハードウェア フロー制御がありません。ターミナル サーバを使用してシリアル コンソール ポートから、またはコンピュータの端末エミュレーション プログラムから、CLI を使用してシャーシを設定できます。

  • RJ-45（8P8C）ポートは、内部 UART コントローラにシグナリングする RS-232 をサポートします。RJ-45 コンソール ポートはリモート ダイヤルイン モデムをサポートしていません。必要に応じて、標準管理ケーブル（シスコ部品番号 72-3383-01）を使用して、RJ45 を DB9 接続に変換できます。

  • ミニ USB タイプ B ポートは、外部コンピュータの USB ポートに接続できます。Linux および Macintosh システムでは、特別なドライバは不要です。Windows システムでは、USB ドライバ（software.cisco.com から入手可能）のダウンロードおよびインストールが必要です。Windows HyperTerminal の動作に影響を与えることなく、コンソール ポートでの USB ケーブルの抜き差しが可能です。適切に終端シールドが施された、シールド付き USB ケーブルが推奨されます。USB コンソール ポートのボー レートは、1200、2400、4800、9600、19200、38400、57600、115200 bps です。


（注）
Windows オペレーティング システムでは、USB コンソール ポートを使用する前に、コンソール ポートに接続されたすべての PC に Cisco Windows USB コンソール ドライバをインストールする必要があります。
外部フラッシュ ストレージ
シャーシには、外部デバイスの接続に使用可能な標準 USB タイプ A ポートが 1 つあります。USB ポートは、最大 1 A（5 台の USB 電源ユニット）の 5 V の出力電力を供給できます。

  • 外部 USB ドライブ（オプション）：USB タイプ A の外部ポートを使用して、データ ストレージ デバイスに接続できます。外部 USB ドライブ識別子は disk1 です。シャーシに電源が投入されると、接続された USB ドライブは disk1 としてマウントされ、ユーザが使用可能な状態になります。さらに、disk 0 に使用できるファイルシステム コマンドは disk1 でも使用可能です。これらのコマンドには、copy、format、delete、mkdir、pwd、cd などがあります。

  • FAT-32 ファイル システム：Firepower 1010 は外部 USB ドライブに対して FAT-32 形式のファイル システムのみをサポートします。FAT-32 形式ではない外部 USB ドライブを挿入すると、システムのマウント プロセスが失敗し、エラー メッセージが表示されます。format disk1: コマンドを入力して該当のパーティションを FAT 32 にフォーマットし、再度 disk1 にマウントできます。ただし、データが失われる可能性があります。

パッケージの内容

次の図は、Firepower 1010 および 1010E のパッケージの内容を示しています。内容は変更されることがあり、実際の内容には品目の追加や削減の可能性があることにご注意ください。

図 2. Firepower 1010 および 1010E パッケージの内容

1

シャーシ

2

USB コンソールケーブル（タイプ A からミニタイプ B）

部品番号 37-1977-01

オプション、注文した場合はパッケージに含まれています

3

国別電源コード

オプション、注文した場合はパッケージに含まれています

承認されている電源コードのリストについては、115 W 電源用電源コードの仕様および66 W および 150 W 電源モジュール用電源コードの仕様を参照してください。

4

電源

5

Cisco Secure Firepower 1010

このドキュメントには、デジタル ドキュメント ポータルを指す URL と QR コードが含まれています。このポータルには、製品情報ページ、ハードウェア設置ガイド、法規制と安全に関する情報ガイド、スタートアップガイド、およびゼロタッチ プロビジョニング ガイドへのリンクが含まれています。

—

QR コードステッカー

シャーシの背面パネルにある QR コードステッカーから、ゼロタッチプロビジョニング（ZTP）について説明した Security Cloud Control のドキュメントにアクセスできます。ZTP を使用すると、誰でも新しい Firepower 1010 をネットワークに接続できるようになるため、IT 部門はデバイスを Security Cloud Control にオンボードしてリモートで設定できます。Security Cloud Control は、Firepower Threat Defense（FTD）バージョン 6.7 以降をサポートしています。

次の図は QR コードステッカーを示しています。

図 3. QR コードステッカー

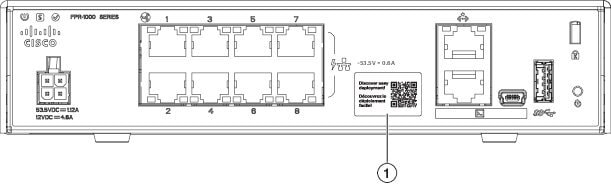

次の図は、シャーシ背面パネル上の QR コードステッカーの配置を示しています。

図 4. Firepower 1010 QR コードステッカー

1

QR コードステッカー

—

シリアル番号とデジタル ドキュメンテーション ポータル QR コード

シャーシの下部にあるコンプライアンスラベルには、シャーシのシリアル番号、適合規格マーク、およびデジタル ドキュメンテーション ポータルの QR コードが記載されています。この QR コードで、スタートアップガイド、法規制および遵守に関するガイド、ゼロタッチ プロビジョニング ガイド、ハードウェア設置ガイドにアクセスできます。

次の図は、シャーシの底面にあるコンプライアンスラベルの例を示しています。

図 5. シャーシのコンプライアンスラベル

1

シャーシのモデル番号

2

 シャーシのシリアル番号

3

デジタル ドキュメンテーション ポータルの QR コード

—

前面パネル

次の図は、Firepower 1010 および 1010E の前面パネルを示しています。前面パネルには、コネクタや LED はありません。

図 6. Firepower 1010 および 1010E の前面パネル

背面パネル

次の図は、Firepower 1010 および 1010E の背面パネルを示しています。LED の説明については、ステータス LEDを参照してください。

図 7. Firepower 1010 および 1010E の背面パネル

1

ステータス LED

2

管理ポート

3

ロック スロット

4

電源コード ソケット

5

ネットワーク データ ポート

6

コンソール ポート

7

USB ミニ B ポート

8

USB タイプ A ポート

9

リセットボタン

10

ゴム製の脚

ステータス LED

LED は、シャーシの背面から見て左上隅（シャーシの前面から見て、上記の背面の右上隅）にあります。ネットワーク ポートの LED は各ネットワーク ポートの上にあります。

次の図は、背面パネルとシャーシのカバーのステータス LED を示しています。

図 8. ステータス LED

1

シャーシ背面の電源、ステータス、およびアクティブ LED

2

シャーシ上部の電源、ステータス、およびアクティブ LED

次の図は、Firepower 1010 および 1010E の背面パネルにあるすべての LED を示しています。後続の表は、各 LED の状態について説明しています。

図 9. 背面パネル LED

1

電源

電源装置のステータス：

  • 消灯：電源がオフになっている。

  • 緑色：電源がオンになっている。

2

ステータス

システムの動作状態

  • 消灯：システムがまだ起動していない。

  • 緑ですばやく点滅：システムが起動中です。

  • 緑色：システムが正常に機能している。

  • オレンジ色：次の 1 つ以上を示すクリティカル アラーム。

    • ハードウェアまたはソフトウェア コンポーネントの重大な障害

    • 過熱状態

    • 許容範囲外の電圧

  • 緑でゆっくり点滅（5 秒で 2 回）：クラウドに接続されています。

    （注）


    Security Cloud Control は FTD 6.7 以降で有効です。

  • 緑とオレンジで点滅：クラウド接続障害。

  • 緑：クラウド接続が解除されています。

（注）


Security Cloud Control の LED パターンは、ゼロタッチプロビジョニング（ZTP）に適用されます。詳しくは、『Cisco Secure Firewall Threat Defense with Cisco Security Cloud Control』を参照してください。

3

アクティブ

フェールオーバー ペアの状態：

  • 消灯：フェールオーバーは動作していない。

  • 緑色：フェールオーバー ペアは正常に動作中。高可用性ペアのシャーシでない限り、LED は常に緑色に点灯する。

  • オレンジ色：高可用性ペアのシャーシの場合、スタンバイ ユニットの LED はオレンジ色に点灯する。

4

ネットワーク

ネットワーク ポートのステータス。

リンク ステータス（L）

  • 消灯：リンクが存在しないか、ポートが使用されていない。

  • 緑色：リンクが確立。

  • 緑色の点滅：リンク アクティビティ。

5

ネットワーク

ネットワーク ポートのステータス。

接続速度ステータス（S）

  • 緑色の点滅：3 秒ごとに 1 回点滅 = 10 Mbps。

  • 緑色の点滅：2 回の高速点滅 = 100 Mbps。

  • 緑色の点滅：3 回の高速点滅 = 1000 Mbps。

—

ハードウェア仕様

次の表に、Firepower 1010E および 1010 のハードウェア仕様を示します。

表 2. Firepower 1010 および 1010E ハードウェア仕様

1010E

1010

シャーシの寸法（高さ × 幅 × 奥行）

4.62 X 19.94 X 20.50 cm（1.82 X 7.85 X 8.07 インチ）

ラックマウントシェルフの寸法（高さ X 幅 X 奥行）

115 W および 66 W 電源向け：7.77 X 44.2 X 50.04 cm（3.06 X 17.40 X 19.70 インチ）

150 W 電源向け：7.77 X 44.2 X 54.99 cm（3.06 X 17.40 X 21.65 インチ）

シャーシの重量

1.36 kg（3 ポンド）

システム電源

30 W

シャーシに接続されている PoE デバイスは含まれません。電源の最大出力は 55 W です。60 W の PoE+ 電源も出力します。

（注）



シャーシに標準で付属している電源（部品番号 341-100765-01）は PoE+ をサポートしています。新しい 66W 電源も PoE+ をサポートしています。

（注）



PoE+ は FTD バージョン 6.5 および ASA バージョン 9.13 からサポートが開始されました。

30 W

（注）



標準の付属電源（部品番号 341-100346-01）が新しい 150 W 電源に置き換わりました。

温度

動作：0 ～ 40°C（32 ～ 104°F）

海抜 1000 フィートごとに最大動作温度は 1.5 °C 低下します。

非動作時：-25 ～ 70 °C（-13 ～ 158 °F）（最大高度は 40,000 フィート）

（注）



Firepower 1010 および 1010E にはファンがないため、システムの内部温度は動作温度よりも大幅に高くなります。

湿度

動作時：90%

非動作時：10 ～ 90%

高度

動作時：0 ～ 3000 m（9843 フィート）

非動作時：0 ～ 4570 m（15,000 フィート）

音響ノイズ

0 dBa

製品 ID 番号

次の表に、Firepower 1010E および 1010 に関連付けられている現場で交換可能な PID を示します。予備のコンポーネントは、ユーザ自身が注文および交換可能なコンポーネントです。内部コンポーネントに障害が発生した場合は、シャーシ全体の返品許可（RMA）を得る必要があります。詳細については、Cisco Returns Portal を参照してください。


（注）

Firepower 1010 および 1010E の PID のリストを表示するには、『Cisco Firepower Threat Defense Command Reference』[英語] または『Cisco ASA Series Command Reference』[英語] の show inventory コマンドを参照してください。

表 3. Firepower 1010 および 1010E

PID

説明

FPR1010-ASA-K9

Cisco Firepower 1010 ASA デスクトップ アプライアンス

FPR1010E-ASA-K9

Cisco Firepower 1010E ASA デスクトップ アプライアンス

FPR1010-NGFW-K9

Cisco Firepower 1010 NGFW デスクトップ アプライアンス

FPR1010E-NGFW-K9

Cisco Firepower 1010E NGFW デスクトップ アプライアンス

FPR1K-DT-ACY-KIT

Cisco Firepower 1010 および 1010E アクセサリキット

PWR-DT-66WAC

Cisco Firepower 1010E 66 W AC 電源

PWR-DT-66WAC=

Cisco Firepower 1010E 66 W AC 電源（予備）

PWR-DT-150W-AC

Cisco Firepower 1010 150 W AC 電源

PWR-DT-150W-AC=

Cisco Firepower 1010 150 W AC 電源（予備）

FPR1K-DT-PWR-AC

Cisco Firepower 1010 および 1010E 115 W AC 電源

FPR1K-DT-PWR-AC=

Cisco Firepower 1010 および 1010E 115 W および 66 W AC 電源（予備）

FPR1K-DT-RACK-MNT=

115 W および 66 W AC 電源（予備）に使用する Cisco Firepower 1010 および 1010E ラックマウントキット

FPR1010-RACK-MNT=

150 W AC 電源（予備）に使用する Cisco Firepower 1010 ラックマウントキット

FPR1K-DT-WALL-MNT=

Cisco Firepower 1010 および 1010E 壁面取り付けキット（予備）

FPR1K-DT-FIPS-KIT=

Cisco Firepower 1010 FIPS キット（予備）

115 W 電源用電源コードの仕様

次の C5 タイプ電源コードは、115 W（FPR1K-DT-PWR-AC）電源をサポートします。各電源装置には個別の電源コードがあります。セキュリティ アプライアンスとの接続には、標準の電源コードまたはジャンパ電源コードを使用できます。ラック用のジャンパ電源コードは、必要に応じて標準の電源コードの代わりに使用できます。

システムのオプションの電源コードを注文しない場合は、ユーザーの責任で製品に適した電源コードを選択します。この製品と互換性がない電源コードを使用すると、電気の安全性に関する危険が生じる可能性があります。アルゼンチン、ブラジル、および日本向けの注文では、システムとともに注文される適切な電源コードが必要です。


（注）

使用できるのは、シャーシに付属している認定済みの電源コードまたはジャンパ電源コードだけです。
次の電源コードがサポートされています。
図 10. アルゼンチン（CAB-AC-C5-ARG）

1

プラグ：IRAM 2073

2

コード セット定格：2.5 A、250 V

3

コネクタ：IEC 60320/C5

 —
図 11. オーストラリア（CAB-AC-C5-AUS）

1

プラグ：AUS 10S3

2

コード セット定格：2.5 A、250 V

3

コネクタ：IEC 60320/C5

 —
図 12. ブラジル（CAB-AC-C5-BRA）

1

プラグ：NBR 14136

2

コード セット定格：2.5 A、250 V

3

コネクタ：IEC 60320/C5

 —
図 13. カナダ（CAB-AC-C5）

1

プラグ：NEMA 5-15P

2

コード セット定格：2.5 A、125 V

3

コネクタ：IEC 60320/C5

 —
図 14. 中国（CAB-AC-C5-CHI）

1

プラグ：GB 2099.1

2

コード セット定格：2.5 A、250 V

3

コネクタ：IEC 60320/C5

 —
図 15. 欧州（CAB-AC-C5-EUR）

1

プラグ：CEE 7 VII

2

コード セット定格：2.5 A、250 V

3

コネクタ：IEC 60320/C5

 —
図 16. インド（CAB-AC-C5-IND）

1

プラグ：IS 1293

2

コード セット定格：2.5 A、250 V

3

コネクタ：IEC 60320/C5

 —
図 17. イタリア（CAB-AC-C5-ITA）

1

プラグ：CEI 23-06/VII

2

コード セット定格：2.5 A、250 V

3

コネクタ：IEC 60320/C5

 —
図 18. 日本（CAB-AC-C5-JAP）

1

プラグ：JIS C8303

2

コード セット定格：3 A、125 V

3

コネクタ：IEC 60320/C5

 —
図 19. 韓国（CAB-AC-C5-KOR）

1

プラグ：KSC 83205

2

コードセット定格：3.0 A、250 V

3

コネクタ：IEC 60320/C5

 —
図 20. 南アフリカ（CAB-AC-C5-SAF）

1

プラグ：SABS 164-1

2

コード セット定格：2.5 A、250 V

3

コネクタ：IEC 60320/C5

 —
図 21. スイス（CAB-AC-C5-SWI）

1

プラグ：SEV 1011

2

コード セット定格：2.5 A、250 V

3

コネクタ：IEC 60320/C5

 —
図 22. 台湾（CAB-AC-C5-TWN）

1

プラグ：CNS 10917-2

2

コード セット定格：2.5 A、125 V

3

コネクタ：IEC 60320/C5
図 23. 英国（CAB-AC-C5-UK）

1

プラグ：BS1363A/SS145

2

コード セット定格：2.5 A、250 V

3

コネクタ：IEC 60320/C5

 —

66 W および 150 W 電源モジュール用電源コードの仕様

次の C13 タイプ電源コードは、66 W（PWR-DT-66WAC）および 150 W（PWR-DT-150W-AC）の電源をサポートします。各電源装置には個別の電源コードがあります。セキュリティ アプライアンスとの接続には、標準の電源コードまたはジャンパ電源コードを使用できます。ラック用のジャンパ電源コードは、必要に応じて標準の電源コードの代わりに使用できます。

システムのオプションの電源コードを注文しない場合は、ユーザーの責任で製品に適した電源コードを選択します。この製品と互換性がない電源コードを使用すると、電気の安全性に関する危険が生じる可能性があります。アルゼンチン、ブラジル、および日本向けの注文では、システムとともに注文される適切な電源コードが必要です。


（注）

使用できるのは、シャーシに付属している認定済みの電源コードまたはジャンパ電源コードだけです。

次の電源コードがサポートされています。

図 24. アルゼンチン（CAB-ACR）

1

プラグ：VA2073

2

コードセット定格：10 A、250 V

3

コネクタ：V1625

 —
図 25. オーストラリア/ニュージーランド（CAB-ACA）

1

プラグ：AU10LS3

2

コードセット定格：10 A、250 V

3

コネクタ：V1625

 —
図 26. ブラジル（CAB-C13-ACB）

1

プラグ：NBR 14136

2

コードセット定格：10 A、250 V

3

コネクタ：EL 701B（EN 60320/C13）

 —
図 27. 中国（CAB-ACC）

1

プラグ：V3203C

2

コードセット定格：10 A、250 V

3

コネクタ：V1625

 —
図 28. 欧州（CAB-ACE）

1

プラグ：M2511

2

コード セット定格：16 A、250 V

3

コネクタ：V1625

 —
図 29. インド（CAB-IND-10A）

1

プラグ：IA16A3-C

2

コード セット定格：16 A、250 V

3

コネクタ：V1625BS-E

 —
図 30. イタリア（CAB-ACI）

1

プラグ：IT10S3

2

コードセット定格：10 A、250 V

3

コネクタ：V1625

 —
図 31. 日本（CAB-C13-C14-2M-JP）PSE マーク

1

IEC 60320-2-2/E

2

コードセット定格：10 A、250 V

3

コネクタ：IEC 60320/C13

コード長：2 m
図 32. 日本（CAB-JPN-3PIN）

1

プラグ：M744

2

コード セット定格：12 A、125 V

3

コネクタ：V1625

 —
図 33. ジャンパ（CAB-C13-C14-2M）

1

IEC 60320/C14G

2

コードセット定格：10 A、250 V

3

コネクタ：IEC 60320/C13

コード長：2.5 m
図 34. 韓国（CAB-AC-C13-KOR）

1

プラグ：M2511

2

コードセット定格：10 A、250 V

3

コネクタ：V1625

 —
図 35. 北米（CAB-AC）

1

プラグ：PS204

2

コードセット定格：10 A、250 V

3

コネクタ：V1625
図 36. 南アフリカ（AIR-PWR-CORD-SA）

1

プラグ：SA16A

2

コードセット定格：10 A、250 V

3

コネクタ：V1625

 —
図 37. スイス（CAB-ACS）

1

プラグ：SW10ZS3

2

コードセット定格：10 A、250 V

3

コネクタ：V1625

 —
図 38. 台湾（CAB-ACTW）

1

プラグ：EL 302（CNS10917）

2

コード セット定格：10 A、125 V

3

コネクタ：EL 701（EN 60320/C13）

 —
図 39. 英国（CAB-ACU）

1

プラグ：3P BS 1363

2

コードセット定格：10 A、250 V

3

コネクタ：IEC 60320/C13

 —
