章のタイトル： NBAR CCE アプリケーション認識を使用したパフォーマンス ルーティング
目次
- NBAR CCE アプリケーション認識を使用したパフォーマンス ルーティング
- 機能情報の確認
- NBAR CCE アプリケーション認識を使用した PfR の前提条件
- NBAR CCE アプリケーション認識を使用した PfR の概要
- パフォーマンス ルーティングのトラフィック クラス プロファイリング
- NBAR を使用した PfR アプリケーション マッピング
- NBAR CCE アプリケーション認識を使用した PfR の設定方法
- NBAR アプリケーション マッピングを使用してトラフィック クラスを自動学習する学習リストの定義
- NBAR アプリケーション マッピングを使用したトラフィック クラスの手動選択
- NBAR を使用して識別されるトラフィック クラスに関する情報の表示およびリセット
- NBAR CCE アプリケーション認識を使用した PfR の設定例
- 例：NBAR アプリケーション マッピングを使用してトラフィック クラスを自動的に学習するための学習リストの定義
- 例：NBAR アプリケーション マッピングを使用した、トラフィック クラスの手動選択
- その他の関連資料
- NBAR CCE アプリケーション認識を使用した PfR の機能情報
NBAR CCE アプリケーション認識を使用したパフォーマンス ルーティング機能は、ネットワークベース アプリケーション認識（NBAR）を使用してアプリケーションベースのトラフィック クラスをプロファイルできる機能を導入します。 NBAR は、多様なプロトコルとアプリケーションを認識および分類する分類エンジンです。たとえば、ダイナミック TCP/UDP ポート割り当てを使用する Web ベースや他の分類が困難なアプリケーションとプロトコルなどです。 パフォーマンス ルーティング（PfR）では NBAR を利用して、プロトコルまたはアプリケーションを認識し、分類します。分類されたトラフィック クラスは、PfR アプリケーション データベースに追加され、パッシブ モニタリングおよびアクティブ モニタリングの対象となります。
- 機能情報の確認
- NBAR CCE アプリケーション認識を使用した PfR の前提条件
- NBAR CCE アプリケーション認識を使用した PfR の概要
- NBAR CCE アプリケーション認識を使用した PfR の設定方法
- NBAR CCE アプリケーション認識を使用した PfR の設定例
- その他の関連資料
- NBAR CCE アプリケーション認識を使用した PfR の機能情報
機能情報の確認
ご使用のソフトウェア リリースでは、このモジュールで説明されるすべての機能がサポートされているとは限りません。 最新の機能情報と注意事項については、ご使用のプラットフォームとソフトウェア リリースに対応したリリース ノートを参照してください。 このモジュールに記載されている機能の詳細を検索し、各機能がサポートされているリリースのリストを確認する場合は、このマニュアルの最後にある機能情報の表を参照してください。
プラットフォームのサポートおよびシスコ ソフトウェア イメージのサポートに関する情報を検索するには、Cisco Feature Navigator を使用します。 Cisco Feature Navigator には、www.cisco.com/go/cfn からアクセスします。 Cisco.com のアカウントは必要ありません。
NBAR CCE アプリケーション認識を使用した PfR の前提条件
参加するすべてのデバイスでシスコ エクスプレス フォワーディング（CEF）を有効にする必要があります。 その他のスイッチング パスは、ポリシーベース ルーティング（PBR）でサポートされている場合でもサポートされません。
NBAR CCE アプリケーション認識を使用した PfR の概要
パフォーマンス ルーティングのトラフィック クラス プロファイリング
トラフィックを最適化する前に、パフォーマンス ルーティング（PfR）では境界ルータを介したトラフィックからトラフィック クラスを判別する必要があります。 トラフィック ルーティングを最適化するには、全トラフィックのサブセットを識別する必要があります。これらのトラフィック サブセットをトラフィック クラスと呼びます。 トラフィック クラスのエントリのリストには、監視対象トラフィック クラス（MTC）リストという名前が付けられています。 デバイスを経由したトラフィックを自動的に学習するか、トラフィック クラスを手動で設定することによって、MTC リスト内のエントリのプロファイリングを行うことができます。 学習されたトラフィック クラスと設定されたトラフィック クラスの両方が、同時に MTC リストに存在する場合があります。 トラフィック クラスの学習メカニズムと設定メカニズムのいずれも、PfR のプロファイル フェーズで実装されます。 PfR トラフィック クラスのプロファイリング プロセスの全体構造とコンポーネントは次の図で確認できます。
PfR では、トラフィック クラスを自動的に学習しながら、組み込みの NetFlow 機能を使用して境界ルータを経由したトラフィックを監視できます。 目的はトラフィックのサブセットを最適化することですが、このトラフィックの正確なパラメータをすべて把握できるわけではないので、PfR にはトラフィックを自動的に学習し、MTC リストに入力することによってトラフィック クラスを作成する方法が用意されています。 トラフィック クラスの自動学習プロセスには、次の 3 つのコンポーネントがあります。
- プレフィックスベースのトラフィック クラスの自動学習
- アプリケーションベースのトラフィック クラスの自動学習
- 学習リストを使用した、プレフィックスベースとアプリケーションベースの両トラフィック クラスの分類
モニタリングや後続の最適化用にトラフィック クラスを作成するよう、PfR を手動で設定することができます。 自動学習では通常、デフォルトのプレフィックス長 /24 が使用されますが、手動設定では正確なプレフィックスを定義することができます。 トラフィック クラスの手動設定プロセスには、次の 2 つのコンポーネントがあります。
プロファイル フェーズの最終目標は、ネットワークを経由するトラフィックのサブセットを選択することです。 このトラフィックのサブセット（MTC リスト内のトラフィック クラス）は、使用可能な最良のパフォーマンス パスに基づいてルーティングする必要のあるトラフィックのクラスを表します。

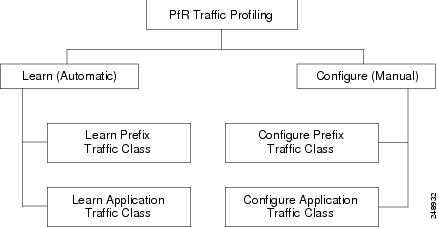

上の図のトラフィック クラスのプロファイリングの各コンポーネントの詳細については、「パフォーマンス ルーティングの理解」モジュールを参照してください。
NBAR を使用した PfR アプリケーション マッピング
パフォーマンス ルーティングでの NBAR CCE アプリケーション認識の使用機能により、NBAR を使用したアプリケーションベース トラフィック クラスのプロファイリング機能が導入されました。 ネットワークベース アプリケーション認識（NBAR）は、Web ベースやその他の動的な TCP/UDP ポート割り当てを使用する分類困難なアプリケーションおよびプロトコルを含む、多様なプロトコルおよびアプリケーションを認識して分類する分類エンジンです。 PfR では NBAR を利用して、プロトコルまたはアプリケーションを認識し、分類します。分類されたトラフィック クラスは、PfR アプリケーション データベースに追加され、パッシブ モニタリングおよびアクティブ モニタリングの対象となります。
学習リスト コンフィギュレーション モードで traffic-class application nbar（PfR）コマンドを使用すると、NBAR アプリケーション マッピング名に基づいてトラフィック クラスが自動的にプロファイリングされます。オプションのプレフィックス リストを使用すると、特定のトラフィック クラスを除外または許可できます。
NBAR は、次の 3 種類のプロトコルに基づいてアプリケーションを識別できます。
- 非 UDP および非 TCP IP プロトコル：総称ルーティング カプセル化（GRE）、インターネット制御メッセージ プロトコル（ICMP）など。
- スタティックに割り当てられたポート番号を使用する TCP および UDP プロトコル：CU-SeeMe デスクトップ ビデオ会議（CU-SeeMe-Server）、Post Office Protocol over TLS/SSL server（SPOP3-Server）など。
- ダイナミックにポート番号を割り当て、状態検査を必要とする TCP および UDP プロトコル：Real-Time Transport Protocol オーディオ ストリーミング（RTP-audio）、BitTorrent ファイル転送トラフィック（BitTorrent）など。
NBAR を使用して識別され、パフォーマンス ルーティング トラフィック クラスのプロファイリングに使用できるアプリケーションのリストは、絶えず進化しています。 NBAR を使用して識別できるアプリケーションが、パフォーマンス ルーティングで使用できるかどうかを判別するには、traffic-class application nbar ? コマンドを使用します。
次の表に、スタティック アプリケーション マッピングによる OER：アプリケーション アウェア ルーティング機能でサポートされているスタティック アプリケーションおよび、非 UDP プロトコルや非 TCP プロトコルに基づくさまざまなアプリケーションのほか、ポート番号をダイナミックに割り当てる TCP および UDP アプリケーションの部分的なリストを表示します。 これらのアプリケーションはすべて、NBAR を使用して識別し、パフォーマンス ルーティングでのトラフィック クラスのプロファイルに使用できます。
NBAR の詳細については、『QoS: NBAR Configuration Guide』の「Classifying Network Traffic Using NBAR」の項を参照してください。
NBAR CCE アプリケーション認識を使用した PfR の設定方法
- NBAR アプリケーション マッピングを使用してトラフィック クラスを自動学習する学習リストの定義
- NBAR アプリケーション マッピングを使用したトラフィック クラスの手動選択
- NBAR を使用して識別されるトラフィック クラスに関する情報の表示およびリセット
NBAR アプリケーション マッピングを使用してトラフィック クラスを自動学習する学習リストの定義
NBAR により識別されるアプリケーションを使用して学習リストを定義するには、マスター コントローラで次のタスクを実行します。 学習リスト内では、NBAR は、特定のアプリケーションのトラフィック クラスの識別に使用されます。 定義される学習リストには、NBAR を使用した PfR により自動学習されるトラフィック クラスが含まれます。また、オプションのプレフィックス リストを使用して、特定のトラフィック クラスを許可または除外することもできます。
トラフィック クラスを分類できる学習リストが追加されました。 学習リストを使用すると、さまざまな PfR ポリシーを各学習リストに適用できます。これよりも前のバージョンでは、トラフィック クラスを分割することはできず、PfR ポリシーは、学習セッション中にプロファイルされるすべてのトラフィック クラスに適用されていました。 NBAR CCE アプリケーション認識を使用したパフォーマンス ルーティング機能では、NBAR を使用して識別されるアプリケーションを使用できるようになりました。
このタスクでは、Real-Time Transport Protocol ストリーミング（オーディオ）（RTP-audio）トラフィックを識別するように、学習リストが設定されています。 RTP-audio トラフィックは、NBAR を使用して識別され、結果のプレフィックスは、プレフィックス長 24 に集約されます。 Skype トラフィック クラスを識別する 2 つめの学習リストは、Skype を表すキーワードを使用して設定し、プレフィックス長 24 に集約されます。 プレフィックス リストは、Skype トラフィック クラスに適用され、10.0.0.0/8 プレフィックスからのトラフィックを許可します。 マスター コントローラは、フィルタリング対象トラフィックの最高アウトバウンド スループットに基づいてトップ プレフィックスを学習するように設定され、その結果得られたトラフィック クラスが PfR アプリケーション データベースに追加されます。
次に、学習リストで RTP-audio および Skype アプリケーションの両方に対してプロファイルされるトラフィック ストリームを示します。
10.1.1.1 10.1.2.1 20.1.1.1 20.1.2.1
次に、各アプリケーションで学習されるトラフィック クラスを示します。
10.1.1.0/24 rtp-audio 10.1.2.0/24 rtp-audio 20.1.1.0/24 rtp-audio 20.1.2.0/24 rtp-audio 10.1.1.0/24 skype 10.1.2.0/24 skype
学習されるトラフィック クラスの違いは、送信先プレフィックスがプレフィックス 10.0.0.0/8 と一致する Skype アプリケーション トラフィックだけを含む、INCLUDE_10_NET プレフィックス リストによる違いです。
設定された学習リストおよび PfR によって学習されたトラフィック クラスに関する情報を表示する方法については、「NBAR を使用して識別されるトラフィック クラスに関する情報の表示およびリセット」の項を参照してください。
1. enable
2. configure terminal
3. ip prefix-list list-name [seq seq-value] {deny network/length | permit network/length}
4. pfr master
5. learn
6. list seq number refname refname
7. traffic-class application nbar nbar-app-name [nbar-app-name...] [filter prefix-list-name]
8. aggregation-type {bgp | non-bgp | prefix-length prefix-mask}
9. throughput
10. exit
11. list seq number refname refname
12. traffic-class application nbar nbar-app-name [nbar-app-name...] [filter prefix-list-name]
13. aggregation-type {bgp | non-bgp | prefix-length prefix-mask}
14. throughput
15. end
手順の詳細
| コマンドまたはアクション | 目的 | |
|---|---|---|
| ステップ 1 | enable 例： Device> enable |
特権 EXEC モードをイネーブルにします。 |
| ステップ 2 | configure terminal 例： Device# configure terminal |
グローバル コンフィギュレーション モードを開始します。 |
| ステップ 3 | ip prefix-list list-name [seq seq-value] {deny network/length | permit network/length} 例： Device(config)# ip prefix-list INCLUDE_10_NET permit 10.0.0.0/8 |
学習するプレフィックスをフィルタリングするための IP プレフィックス リストを作成します。 |
| ステップ 4 | pfr master 例： Device(config)# pfr master |
PfR マスター コントローラ コンフィギュレーション モードを開始して、マスター コントローラとして Cisco ルーティング デバイスを設定し、マスター コントローラ ポリシーおよびタイマー設定を設定します。 |
| ステップ 5 | learn 例： Device(config-pfr-mc)# learn |
PfR Top Talker/Top Delay 学習コンフィギュレーション モードを開始して、トラフィック クラスを自動的に学習します。 |
| ステップ 6 | list seq number refname refname 例： Device(config-pfr-mc-learn)# list seq 10 refname LEARN_RTP_AUDIO_TC |
PfR 学習リストを作成し、学習リスト コンフィギュレーション モードを開始します。 |
| ステップ 7 | traffic-class application nbar nbar-app-name [nbar-app-name...] [filter prefix-list-name] 例： Device(config-pfr-mc-learn-list)# traffic-class application nbar rtp:audio |
NBAR により識別できるアプリケーションを使用して PfR トラフィック クラスを定義します。 |
| ステップ 8 | aggregation-type {bgp | non-bgp | prefix-length prefix-mask} 例： Device(config-pfr-mc-learn-list)# aggregation-type prefix-length 24 |
（任意）トラフィック フロー タイプに基づいて学習済みのプレフィックスを集約するように、マスター コントローラを設定します。
|
| ステップ 9 | throughput 例： Device(config-pfr-mc-learn-list)# throughput |
最高アウトバウンド スループットに基づいてトップ プレフィックスを学習するように、マスター コントローラを設定します。 |
| ステップ 10 | exit 例： Device(config-pfr-mc-learn-list)# exit |
学習リスト コンフィギュレーション モードを終了し、PfR Top Talker/Top Delay 学習コンフィギュレーション モードに戻ります。 |
| ステップ 11 | list seq number refname refname 例： Device(config-pfr-mc-learn)# list seq 10 refname LEARN_SKYPE_TC |
PfR 学習リストを作成し、学習リスト コンフィギュレーション モードを開始します。 |
| ステップ 12 | traffic-class application nbar nbar-app-name [nbar-app-name...] [filter prefix-list-name] 例： Device(config-pfr-mc-learn-list)# traffic-class application nbar skype filter INCLUDE_10_NET |
NBAR により識別できるアプリケーションを使用して PfR トラフィック クラスを定義します。 |
| ステップ 13 | aggregation-type {bgp | non-bgp | prefix-length prefix-mask} 例： Device(config-pfr-mc-learn-list)# aggregation-type prefix-length 24 |
（任意）トラフィック フロー タイプに基づいて学習済みのプレフィックスを集約するように、マスター コントローラを設定します。
|
| ステップ 14 | throughput 例： Device(config-pfr-mc-learn-list)# throughput |
最高アウトバウンド スループットに基づいてトップ プレフィックスを学習するように、マスター コントローラを設定します。 |
| ステップ 15 | end 例： Device(config-pfr-mc-learn-list)# end |
学習リスト コンフィギュレーション モードを終了して、特権 EXEC モードに戻ります。 |
NBAR アプリケーション マッピングを使用したトラフィック クラスの手動選択
NBAR アプリケーション マッピングを使用してトラフィック クラスを手動選択するには、次のタスクを実行します。 次のタスクは、トラフィック クラスに選択する送信先プレフィックスおよび NBAR により識別されるアプリケーションが判明している場合に実行します。 次のタスクでは、IP プレフィックス リストを作成して、送信先プレフィックスを定義し、NBAR により識別されるアプリケーション、BitTorrent および Direct Connect を、match traffic-class application（PfR）コマンドを使用して定義します。 PfR マップを使用して、各プレフィックスを各アプリケーションに対応付けて、トラフィック クラスを作成します。
この例のトラフィック クラスは、NBAR を使用して識別され、プレフィックス リスト LIST1 で指定される送信先プレフィックス 10.1.1.0/24 と一致する BitTorrent および Direct Connect トラフィックで構成されます。 BitTorrent および Direct Connect アプリケーションと送信先プレフィックスの両方に一致するトラフィックだけが学習されます。
NBAR を使用して識別され、PfR によって学習される手動設定のトラフィック クラスに関する情報を表示する方法については、「NBAR を使用して識別されるトラフィック クラスに関する情報の表示およびリセット」の項を参照してください。
1. enable
2. configure terminal
3. ip prefix-list list-name [seq seq-value] {deny network/length | permit network/length}
4. 必要に応じて、追加のプレフィックス リスト エントリに対し、ステップ 3 を繰り返します。
5. pfr-map map-name sequence-number
6. match traffic-class application nbar nbar-app-name [nbar-app-name...] prefix-list prefix-list-name
7. end
手順の詳細
| コマンドまたはアクション | 目的 | |
|---|---|---|
| ステップ 1 | enable 例： Router> enable |
特権 EXEC モードをイネーブルにします。 |
| ステップ 2 | configure terminal 例： Router# configure terminal |
グローバル コンフィギュレーション モードを開始します。 |
| ステップ 3 | ip prefix-list list-name [seq seq-value] {deny network/length | permit network/length} 例： Router(config)# ip prefix-list LIST1 permit 10.1.1.0/24 |
送信先プレフィックスベースのトラフィック クラスを指定するために、プレフィックス リストを作成します。 |
| ステップ 4 | 必要に応じて、追加のプレフィックス リスト エントリに対し、ステップ 3 を繰り返します。 | — |
| ステップ 5 | pfr-map map-name sequence-number 例： Router(config)# pfr-map APPL_NBAR_MAP 10 |
PfR マップ コンフィギュレーション モードを開始して、PfR マップを設定します。 |
| ステップ 6 | match traffic-class application nbar nbar-app-name [nbar-app-name...] prefix-list prefix-list-name 例： Router(config-pfr-map)# match traffic-class application nbar bittorrent directconnect prefix-list LIST1 |
NBAR を使用してプレフィックス リストの一致条件として識別できる 1 つ以上のアプリケーションを手動設定して、PfR マップを使用してトラフィック クラスを作成します。 |
| ステップ 7 | end 例： Router(config-pfr-map)# end |
（任意）PfR マップ コンフィギュレーション モードを終了し、特権 EXEC モードに戻ります。 |
NBAR を使用して識別されるトラフィック クラスに関する情報の表示およびリセット
このタスクのすべてのコマンドは省略可能です。これらのコマンドは、学習リストが設定されてトラフィック クラスが自動的に学習された後で、または PfR マップを使用してトラフィック クラスが手動設定された後で入力できます。 ほとんどのコマンドは、マスター コントローラで入力されますが、一部のコマンドは境界ルータで入力されます。次の手順に、各コマンドを入力するデバイスを示します。
1. マスター コントローラを設定したルータに移動します。
2. enable
3. show pfr master traffic-class application nbar nbar-app-name [prefix] [active passive status | detail]
4. show pfr master nbar application
5. show pfr master defined application
6. clear pfr master traffic-class application nbar [nbar-appl-name[prefix]]
7. PfR ネットワークの一部として設定される境界ルータに移動します。
8. enable
9. show pfr border routes {bgp | cce | static}
10. show pfr border defined application
手順の詳細
| ステップ 1 | マスター コントローラを設定したルータに移動します。 |
| ステップ 2 |
enable 特権 EXEC モードをイネーブルにします。 パスワードを入力します（要求された場合）。 例： Device> enable |
| ステップ 3 |
show pfr master traffic-class application nbar nbar-app-name [prefix] [active passive status | detail] このコマンドは、NBAR を使用して識別され、PfR マスター コントローラにより監視および制御されるアプリケーション トラフィック クラスに関する情報を表示するために使用されます。 次の例に、Real-Time Transport Protocol ストリーミング（オーディオ）（RTP-audio）トラフィックで構成されるトラフィック クラスに関する情報を示します。 例：
Device# show pfr master traffic-class application nbar rtp:audio
OER Prefix Statistics:
Pas - Passive, Act - Active, S - Short term, L - Long term, Dly - Delay (ms),
P - Percentage below threshold, Jit - Jitter (ms),
MOS - Mean Opinion Score
Los - Packet Loss (packets-per-million), Un - Unreachable (flows-per-million),
E - Egress, I - Ingress, Bw - Bandwidth (kbps), N - Not applicable
U - unknown, * - uncontrolled, + - control more specific, @ - active probe all
# - Prefix monitor mode is Special, & - Blackholed Prefix
% - Force Next-Hop, ^ - Prefix is denied
DstPrefix Appl_ID Dscp Prot SrcPort DstPort SrcPrefix
Flags State Time CurrBR CurrI/F Protocol
PasSDly PasLDly PasSUn PasLUn EBw IBw
ActSDly ActLDly ActSUn ActLUn ActSJit ActPMOS
--------------------------------------------------------------------------------
10.1.1.0/28 RTP-Audio defa N N N 0.0.0.0/0
DEFAULT* 461 10.11.1.2 Et1/0 U
U U 0 0 1 2
150 130 0 0 15 0
10.1.1.16/28 RTP-Audio defa N N N 0.0.0.0/0
DEFAULT* 461 10.11.1.2 Et1/0 U
U U 0 0 1 2
250 200 0 0 30 0
|
| ステップ 4 |
show pfr master nbar application このコマンドは、各 PfR 境界ルータで NBAR を使用して識別されるアプリケーションのステータスに関する情報を表示するために使用されます。 次の出力の一部を示した例に、IP アドレスにより識別される 3 つの PfR 境界ルータで NBAR を使用して識別されるアプリケーションのステータスに関する情報を示します。 NBAR アプリケーションが 1 つ以上の境界ルータでサポートされていない場合、その NBAR アプリケーションに関するすべてのトラフィック クラスに非アクティブのマークが付けられます。これは、PfR を使用して最適化できません。 例： Device# show pfr master nbar application NBAR Appl 10.1.1.4 10.1.1.2 10.1.1.3 ------------------------------------------------------------------- aarp Invalid Invalid Invalid appletalk Invalid Invalid Invalid arp Invalid Invalid Invalid bgp Valid Valid Valid bittorrent Valid Valid Valid bridge Invalid Invalid Invalid bstun Invalid Invalid Invalid cdp Invalid Invalid Invalid citrix Invalid Invalid Invalid clns Valid Invalid Invalid clns_es Invalid Invalid Invalid clns_is Invalid Invalid Invalid cmns Invalid Invalid Invalid compressedtcp Invalid Invalid Invalid cuseeme Invalid Invalid Invalid . . . |
| ステップ 5 |
show pfr master defined application このコマンドは、PfR で使用されるユーザ定義アプリケーションの定義に関する情報を表示するために使用されます。 例： Device# show pfr master defined application OER Defined Applications: Name Appl_ID Dscp Prot SrcPort DstPort SrcPrefix -------------------------------------------------------------------------------- telnet 1 defa tcp 23-23 1-65535 0.0.0.0/0 telnet 1 defa tcp 1-65535 23-23 0.0.0.0/0 ftp 2 defa tcp 21-21 1-65535 0.0.0.0/0 ftp 2 defa tcp 1-65535 21-21 0.0.0.0/0 cuseeme 4 defa tcp 7648-7648 1-65535 0.0.0.0/0 cuseeme 4 defa tcp 7649-7649 1-65535 0.0.0.0/0 cuseeme 4 defa tcp 1-65535 7648-7648 0.0.0.0/0 cuseeme 4 defa tcp 1-65535 7649-7649 0.0.0.0/0 dhcp 5 defa udp 68-68 67-67 0.0.0.0/0 dns 6 defa tcp 53-53 1-65535 0.0.0.0/0 dns 6 defa tcp 1-65535 53-53 0.0.0.0/0 dns 6 defa udp 53-53 1-65535 0.0.0.0/0 dns 6 defa udp 1-65535 53-53 0.0.0.0/0 finger 7 defa tcp 79-79 1-65535 0.0.0.0/0 finger 7 defa tcp 1-65535 79-79 0.0.0.0/0 gopher 8 defa tcp 70-70 1-65535 0.0.0.0/0 . . . |
| ステップ 6 |
clear pfr master traffic-class application nbar [nbar-appl-name[prefix]] このコマンドは、PfR の制御対象トラフィック クラスをマスター コントローラ データベースからクリアするために使用されます。 次に、NBAR を使用して識別される RTP-Audio アプリケーションで定義され、10.1.1.0/24 プレフィックスによりフィルタリングされる PfR トラフィック クラスをクリアする例を示します。 例： Device# clear pfr master traffic-class application nbar rtp:audio 10.1.1.0/24 |
| ステップ 7 | PfR ネットワークの一部として設定される境界ルータに移動します。 |
| ステップ 8 |
enable 特権 EXEC モードをイネーブルにします。 パスワードを入力します（要求された場合）。 例： Device> enable |
| ステップ 9 |
show pfr border routes {bgp | cce | static} このコマンドは、NBAR を使用して識別されるアプリケーションの PfR 制御対象ルートに関する情報を表示するために使用されます。 次に、境界ルータの CCE 制御ルートを表示する例を示します。 例：
Device# show pfr border routes cce
Class-map pfr-class-acl-pfr_cce#2-stile-telnet, permit, sequence 0, mask 24
Match clauses:
ip address (access-list): pfr_cce#2
stile: telnet
Set clauses:
ip next-hop 10.1.3.2
interface Ethernet2/3
Statistic:
Packet-matched: 60
|
| ステップ 10 |
show pfr border defined application このコマンドは、PfR 境界ルータにより監視されるすべてのユーザ定義アプリケーションを表示するときに使用されます。 例： Device# show pfr border defined application OER Defined Applications: Name Appl_ID Dscp Prot SrcPort DstPort SrcPrefix -------------------------------------------------------------------------------- telnet 1 defa tcp 23-23 1-65535 0.0.0.0/0 telnet 1 defa tcp 1-65535 23-23 0.0.0.0/0 ftp 2 defa tcp 21-21 1-65535 0.0.0.0/0 ftp 2 defa tcp 1-65535 21-21 0.0.0.0/0 cuseeme 4 defa tcp 7648-7648 1-65535 0.0.0.0/0 cuseeme 4 defa tcp 7649-7649 1-65535 0.0.0.0/0 dhcp 5 defa udp 68-68 67-67 0.0.0.0/0 dns 6 defa tcp 53-53 1-65535 0.0.0.0/0 dns 6 defa tcp 1-65535 53-53 0.0.0.0/0 dns 6 defa udp 53-53 1-65535 0.0.0.0/0 dns 6 defa udp 1-65535 53-53 0.0.0.0/0 finger 7 defa tcp 79-79 1-65535 0.0.0.0/0 finger 7 defa tcp 1-65535 79-79 0.0.0.0/0 gopher 8 defa tcp 70-70 1-65535 0.0.0.0/0 . . . |
NBAR CCE アプリケーション認識を使用した PfR の設定例
例：NBAR アプリケーション マッピングを使用してトラフィック クラスを自動的に学習するための学習リストの定義
次に、NBAR アプリケーション マッピングを使用してアプリケーション トラフィック クラスを定義する例を示します。 この例では、次の 2 つの PfR 学習リストが定義されます。
- LEARN_RTP_AUDIO_TC：RTP-Audio により表されるリアルタイム ストリーミングのオーディオ トラフィック。
- LEARN_SKYPE_TC：Skype および 10.0.0.0/8 プレフィックスにより表されるリモート オーディオおよびビデオ トラフィック。
目的は、1 つのポリシー（STREAM_AUDIO）を使用してリアルタイム ストリーミングのオーディオ トラフィックを最適化することと、別のポリシー（REMOTE_AUDIO_VIDEO）を使用してリモート オーディオおよびビデオ トラフィックを最適化することです。 次のタスクでは、最高遅延に基づいたトラフィック クラスの学習が設定されます。
次に、学習リストで RTP-Audio および Skype アプリケーションの両方に対してプロファイルされるトラフィック ストリームを示します。
10.1.1.1 10.1.2.1 20.1.1.1 20.1.2.1
次に、各アプリケーションで学習されるトラフィック クラスを示します。
10.1.1.0/24 rtp-audio 10.1.2.0/24 rtp-audio 20.1.1.0/24 rtp-audio 20.1.2.0/24 rtp-audio 10.1.1.0/24 skype 10.1.2.0/24 skype
学習されるトラフィック クラスの違いは、送信先プレフィックスがプレフィックス 10.0.0.0/8 と一致する Skype アプリケーション トラフィックだけを含む、INCLUDE_10_NET プレフィックス リストによる違いです。
ip prefix-list INCLUDE_10_NET 10.0.0.0/8 pfr master learn list seq 10 refname LEARN_RTP_AUDIO_TC traffic-class application nbar rtp-audio aggregation-type prefix-length 24 delay exit list seq 20 refname LEARN_SKYPE_TC traffic-class application nbar skype filter INCLUDE_10_NET aggregation-type prefix-length 24 delay exit exit exit pfr-map STREAM_AUDIO 10 match learn list LEARN_RTP_AUDIO_TC exit pfr-map REMOTE_AUDIO_VIDEO 20 match learn list LEARN_SKYPE_TC end
例：NBAR アプリケーション マッピングを使用した、トラフィック クラスの手動選択
次に、グローバル コンフィギュレーション モードで開始し、NBAR を使用して識別され、プレフィックス リスト LIST1 で指定されている送信先プレフィックス 10.1.1.0/24、10.1.2.0/24 および 172.16.1.0/24 と一致するファイル転送 BitTorrent または Direct Connect アプリケーション トラフィックを含めるように PfR マップを設定する例を示します。 BitTorrent および Direct Connect アプリケーションと送信先プレフィックスの両方に一致するトラフィックだけが学習されます。
ip prefix-list LIST1 permit 10.1.1.0/24 ip prefix-list LIST1 permit 10.1.2.0/24 ip prefix-list LIST1 permit 172.16.1.0/24 pfr-map PREFIXES 10 match traffic-class application nbar bittorrent directconnect prefix-list LIST1 end
その他の関連資料
関連資料
| 関連項目 |
マニュアル タイトル |
|---|---|
| Cisco IOS コマンド |
|
| Cisco IOS PfR のコマンド：コマンド構文の詳細、コマンド モード、コマンド履歴、デフォルト設定、使用上の注意事項、および例 |
|
| Cisco IOS XE Release での基本的な PfR 設定 |
「ベーシック パフォーマンス ルーティングの設定」モジュール |
| Cisco IOS XE Release 3.1 および 3.2 の境界ルータ専用機能の設定に関する情報 |
「パフォーマンス ルーティング境界ルータ専用機能」モジュール |
| Cisco IOS XE Release のパフォーマンス ルーティングの運用フェーズを理解するために必要な概念 |
「パフォーマンス ルーティングの理解」モジュール |
| Cisco IOS XE Release でのアドバンスド PfR 設定 |
「アドバンスド パフォーマンス ルーティングの設定」モジュール |
| IP SLA の概要 |
「Cisco IOS IP SLAs Overview」モジュール |
| シスコの DocWiki コラボレーション環境の PfR 関連のコンテンツへのリンクがある PfR ホーム ページ |
MIB
MIB |
MIB のリンク |
|---|---|
|
|
選択したプラットフォーム、Cisco ソフトウェア リリース、およびフィーチャ セットの MIB を検索してダウンロードする場合は、次の URL にある Cisco MIB Locator を使用します。 |
シスコのテクニカル サポート
| 説明 |
リンク |
|---|---|
| シスコのサポートおよびドキュメンテーション Web サイトでは、ダウンロード可能なマニュアル、ソフトウェア、ツールなどのオンライン リソースを提供しています。 これらのリソースは、ソフトウェアをインストールして設定したり、シスコの製品やテクノロジーに関する技術的問題を解決したりするために使用してください。 この Web サイト上のツールにアクセスする際は、Cisco.com のログイン ID およびパスワードが必要です。 |
NBAR CCE アプリケーション認識を使用した PfR の機能情報
次の表に、このモジュールで説明した機能に関するリリース情報を示します。 この表は、ソフトウェア リリース トレインで各機能のサポートが導入されたときのソフトウェア リリースだけを示しています。 その機能は、特に断りがない限り、それ以降の一連のソフトウェア リリースでもサポートされます。
プラットフォームのサポートおよびシスコ ソフトウェア イメージのサポートに関する情報を検索するには、Cisco Feature Navigator を使用します。 Cisco Feature Navigator には、www.cisco.com/go/cfn からアクセスします。 Cisco.com のアカウントは必要ありません。
| 機能名 |
リリース |
機能の設定情報 |
|---|---|---|
| NBAR/CCE アプリケーション認識を使用したパフォーマンス ルーティング |
12.4(20)T Cisco IOS XE Release 3.7S |
NBAR CCE アプリケーション認識を使用したパフォーマンス ルーティング機能は、ネットワークベース アプリケーション認識（NBAR）を使用してアプリケーションベースのトラフィック クラスをプロファイルできる機能を導入します。 NBAR は、多様なプロトコルとアプリケーションを認識および分類する分類エンジンです。たとえば、ダイナミック TCP/UDP ポート割り当てを使用する Web ベースや他の分類が困難なアプリケーションとプロトコルなどです。 PfR では NBAR を利用して、プロトコルまたはアプリケーションを認識し、分類します。分類されたトラフィック クラスは、PfR アプリケーション データベースに追加され、パッシブ モニタリングおよびアクティブ モニタリングの対象となります。 この機能により、次のコマンドが導入または変更されました。application define（PfR）、clear pfr master traffic-class application nbar、match traffic-class application nbar（PfR）、show pfr border routes、show pfr master nbar application、show pfr master traffic-class application nbar、traffic-class application nbar（PfR）。 |
