Cisco CRS-1 シリーズ キャリア ルーティング システム 16 スロット ライン カード シャーシ ルート プロセッサ（RP） カードの交換手順
目次
ルート プロセッサ（RP）カードの取り外しおよび取り付けを行う前に
Cisco Technical Support Web サイト
Cisco CRS-1 シリーズ
キャリア ルーティング システム
16 スロット ライン カード シャーシ
ルート プロセッサ（RP） カードの交換手順
このマニュアルでは、Cisco CRS-1 シリーズ キャリア ルーティング システム 16 スロット ライン カード シャーシで Route Processor（RP; ルート プロセッサ）カードの取り外しと取り付けの方法を説明します。
製品番号および関連マニュアル
•
製品番号
• 関連マニュアル
ハードウェア マニュアル
• Planning a Cisco CRS-1 Series Carrier Routing System 16-Slot Line Card Chassis Site
• Cisco CRS-1 Series Carrier Routing System 16-Slot Line Card Chassis System Description
• Installing the Cisco CRS-1 Series Carrier Routing System 16-Slot Line Card Chassis
• Cisco CRS-1 Series Carrier Routing System Regulatory Compliance and Safety Information
ソフトウェア マニュアル
Cisco CRS-1 シリーズ キャリア ルーティング システムに対応するソフトウェア マニュアルの全リストについては、http://www.cisco.com にアクセスし、「 About Cisco IOS-XR Software Documentation 」を参照してください。
ルート処理システムに関する情報
Cisco CRS-1 シリーズ 16 スロット キャリア ルーティング システム 16 スロット ライン カード シャーシはシングルシャーシ システムで、IP ネットワークがマルチサービス ネットワークに発展するのに合わせて、サービス プロバイダーのアクセス ポイントを効率的に進化させることができる、きわめてスケーラブルなルーティング プラットフォームです。
初期リリースのCisco CRS-1 シリーズ ルーティング システムは、単一のライン カード シャーシで、モノリシック構造のメカニカル ラックに、modular service card （MCS; モジュラ サービス カード）と関連する physical layer interface module （PLIM; 物理レイヤ インターフェイス モジュール）用の 16 スロット、および完全な 3 ステージのスイッチ ファブリック用の 8 スロットが含まれています。このシャーシは、建物の床にボルトで固定するので、外部ラックは不要です。シャーシには、独自の電源システムと冷却システムが組み込まれています。
ライン カード シャーシには RP カードが 2 枚あり、ルーティング プロトコルの計算やライン カードへの転送テーブルの配布を行います。RP には各 MSC への制御パスやシステム監視機能もあります。また、システム ログとエラー ログを保存するハード ディスクが内蔵されています。RPは、ライン カード シャーシの 2 つの専用スロットにプラグインされます。RP はシステムに高度な機能を提供し、マルチシェルフ システムでは制御プレーンの一部として機能します。また、ルート処理を行います。
RP のうち 1 枚がアクティブなマスターとして機能します。もう 1 枚はスタンバイ ユニットとして機能し、1 番目の RP に障害が発生した場合に制御を引き継ぎます。
PLIM 側のライン カード シャーシのスロット番号については、次の図を参照してください。RP は下側の PLIM カード ケージの中央、ミッドプレーンの前面にあります。

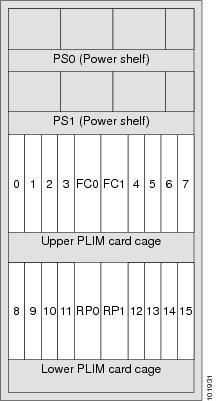

図1 ライン カード シャーシ前面（PLIM 側）のスロット番号
（注） ルート プロセッサ カードは下部カード ケージにある幅広のスロット 2 箇所にのみ取り付けられます。シャーシ内の他のスロットには取り付けられません。

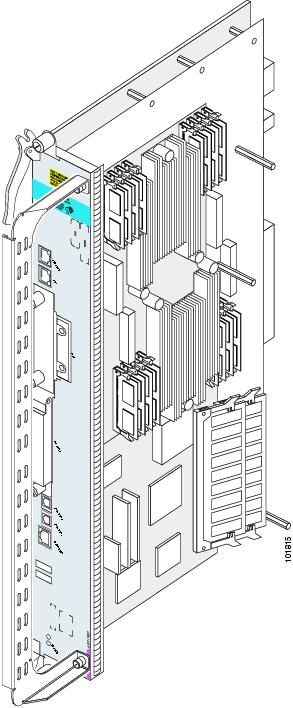

ルート プロセッサ カードの主なコンポーネントは、次のとおりです。
• 処理用のデュアル CPU symmetric multiprocessor （SMP; 対称型マルチプロセッサ）。この CPU サブシステムは他のタスクに加えて、MSC の service processor（SP; サービス プロセッサ）の機能を実行し、RP の温度、電圧、工場テスト時の電源のマージン、および ID EEPROM をモニタします。
• 外部 Gigabit Ethernet（GE; ギガビット イーサネット）に接続するための Small Form-factor Pluggable（SFP; 着脱可能小型フォーム ファクタ）モジュール 2 基。これらのモジュールは 2 台の外部 GE スイッチに接続します。GE スイッチによってすべてのライン カードとファブリック シャーシが相互接続され、制御ネットワークが構成されます。シングル シャーシの CRS-1 ルーティング システムでは GE スイッチは使用しません。
• 10/100/1000 イーサネット銅線接続でネットワーク管理システムと接続するための 3 番目の
イーサネット ポート。
• 内部 Fast Ethernet （FE; ファースト イーサネット）ミッドプレーン接続。シャーシ内の各ライン MSC は、内部 100 Mbps FE 接続で両方の RP に接続されます。FE 接続はミッドプレーンのトレースです。ファン、ブロアー、および電源への FE 接続も行われています。これらの接続はすべて制御プレーンの一部を成しています。
• RP または MSC からのコア ダンプなどのデバッグ情報の収集に使用する IDE ハード ディスク。IDE ハード ディスクにはユーザ データは保存されません。ディスクは通常電源が切られており、データの保存が必要になった場合にだけ電源が入ります。IDE ハード ディスクはルーティング システムの機能に不可欠というわけではなく、ユーザが取り外すことも可能です。
• 1 GB のフラッシュ ストレージ用 PCMCIA フラッシュ スロット 2 基。PCMCIA フラッシュ サブシステムのうち 1 つは外部からアクセス可能で、PCMCIA フラッシュ カードを接続してイメージや設定を転送できます。もう 1 つのサブシステムは RP に固定されており、設定およびイメージの固定ストレージとして使用します。RP には標準で PCMCIA 1 GB フラッシュが 1 つ付属しています。
ルート プロセッサ（RP）カードの取り外しおよび取り付けを行う前に
ルート プロセッサ（RP）カードの取り外しおよび取り付けを行う前に、次の項をよく読んでください。
安全に関する注意事項
このマニュアルに記載されている作業を実施する前に、人身事故または機器の損傷を防ぐために、ここで説明する安全に関する注意事項を確認してください。
次の注意事項は、安全を確保し、機器を保護するためのものです。この注意事項には、起こりうる危険な状況がすべて網羅されているわけではありません。作業時には十分に注意してください。
（注） カードの取り付け、構成、または取り付けたカードのトラブルシューティングを行う前に、『Cisco CRS-1 Series Carrier Routing System Regulatory Compliance and Safety Information』に記載されている安全上の警告を確認してください。
• 重く一人で持ち上げられそうもない機器は、一人で持ち上げようとしないでください。
• 取り付け作業中および取り付け作業後は、作業領域を清潔に保ち、埃などがないようにしてください。レーザーを使用しているコンポーネントに埃やゴミが入らないようにしてください。
• 工具およびルータのコンポーネントが通行の妨げにならないようにしてください。
• MSC、PLIM、またはその関連コンポーネントを扱う際には、たるみの多い衣服や装身具など、ルータに引っかかる恐れのあるものを身に着けないでください。
• シスコの機器は、その仕様や使用手順に従って使用することで安全に動作します。
• 取り付けは国および地域の電気規約に従う必要があります。米国では、National Fire Protection Association （NFPA） 70 の「United States National Electrical Code」、カナダでは、Canadian Electrical Code の part I、「CSA C22.1」、その他の国については、国際電気標準会議（IEC） 364 の part 1～part 7 に従ってください。
静電気の放電の防止
Electrostatic discharge（ESD; 静電気放電）により、装置や電子回路が損傷を受けることがあります（静電破壊）。静電破壊は電子部品の取り扱いが不適切な場合に発生し、故障または間欠的な障害をもたらします。ネットワーク機器またはそのコンポーネントを扱うときは、静電気防止用ストラップを使用することをお勧めします。
ESD による損傷を防ぐために、次の注意事項に従ってください。
• 必ず静電気防止用リストまたはアンクル ストラップを肌に密着させて着用してください。接続コードの装置側をルータの ESD 接続ソケット、またはシャーシの塗装されていない金属部分に接続します。
• カードを取り扱うときは、イジェクト レバー（ある場合）または金属製カード キャリアの端だけを持ってください。基板またはコネクタ ピンには手を触れないでください。
• 取り外したカードは、基板側を上向きにして、静電気防止面に置くか、静電気防止用袋に収めてください。コンポーネントを返却する場合は、取り外した後、ただちに静電気防止用袋に入れてください。
• カードと衣服が接触しないように注意してください。リスト ストラップは身体の静電気から基板を保護するだけです。衣服の静電気が、静電破壊の原因になることがあります。
カードの取り付けと取り外しに関する注意事項
カードの取り付けと取り外しに関する注意事項は次のとおりです。
• Online Insertion and Removal （OIR; ホットスワップ）をサポートしているので、ルータが動作中でもカードの取り外しと取り付けが可能です。OIR は、ネットワーク上のユーザの手をわずらわせずにカードの取り外しと取り付けを行うことができる方法で、すべてのルーティング情報を維持しながら確実にセッションを保持できます。ソフトウェアへの通知や電源のリセットは必要ありません。ただし、カードを取り外す前に shutdown コマンドを使用することもできます。

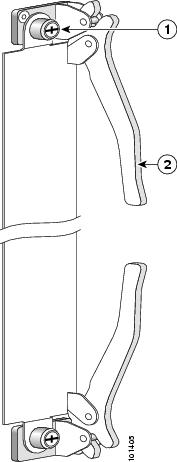

• ライン カード シャーシ内の他のカードや PLIM はイジェクト レバーと非脱落型ネジでシャーシに取り付けれられています。ミッドプレーン コネクタからカードや PLIM を取り外すには、2 つのイジェクト レバーを使用します。イジェクト レバーと非脱落型ネジの正確な位置はカードの種類によって若干の違いがありますが、大概は同じ位置、つまりカードの前面プレートの上端と下端にあります。次の図に、イジェクト レバーと非脱落型ネジの位置を示します（図は MSC の場合）。

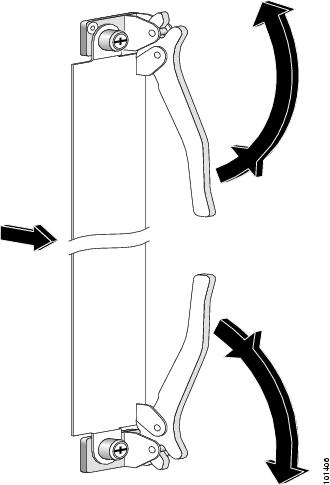

次の図に、イジェクト レバーの操作方法を示します。両方のレバーを同時に操作することが重要です。
• カードの取り付けは、シャーシの初期設置作業のときに、以下の順序で行うことをお勧めします。
–カードは常に空スロットを端から順に埋めていくように取り付けます。シャーシは、RP、LCFC、およびファブリック スロットが空の状態で出荷されます。
–RP カードを最初に取り付けます。左側のカードを右側のものより先に取り付けます。両方の RP カードを完全に取り付けてからネジを締めます。
–同様の方法で S123 カードを 1 シェルフずつ取り付けます。
–MSC と PLIM の場合は、インピーダンス キャリアを 1 つ取り外し、使用する基板を取り付けてネジを締めます。すべてのカードと PLIM を取り付けるまでこの手順を繰り返します。
（注） 各カードの取り付け方法の詳細については、該当するマニュアルを参照してください。
ルート プロセッサ（RP）カードの取り外し方と取り付け方
RP カードの取り外し
ここでは、ライン カード シャーシからルート プロセッサ（RP）カードを取り外す方法を説明します。ルート プロセッサ カードの詳細については、『Cisco CRS-1 Series Carrier Routing System 16-Slot Line Card Chassis System Description』を参照してください。
各ライン カード シャーシには、シャーシの PLIM 側の専用スロットに 2 枚のルート プロセッサ カードが搭載されています。次の図を参照してください。
前提条件
RP カードを取り外すとシャーシの動作に影響が出ることがあるため、次の条件のいずれかに該当する場合にのみ、作業を行ってください。
• シャーシにある 2 番目の RP が確実に動作しており、まだマスター RP になっていなくても制御を引き継ぐ用意ができている場合（制御は自動的に引き継がれる）
ステップ
ステップ 1 静電気防止用リスト ストラップを手首に着用し、他端をシャーシ前面の一方の ESD ソケットまたはシャーシの塗装されていない金属面に接続します。
ステップ 2 カード ケージから取り外す RP カードを特定します。カードの前面パネルに接続されているケーブルをすべて取り外します。
ステップ 3 ドライバを使用して RP カードの前面パネルにある 2 本の非脱落型ネジを左に回し、スロットからカードを緩めます。
ステップ 4 2 本のカード イジェクト レバーをつかみ、カード キャリアの前端から離れる方向に同時に 90 度回して、カードをバックプレーン コネクタから外します。
ステップ 5 金属製カード キャリアだけを持ち、カードをスロットから引き出し、ただちに静電気防止用袋または同様の静電気防止用容器に収めます。故障したカードを工場に返送する場合は、交換用のカードが入っていた輸送箱に入れください。
RP カードの取り付け
ここでは、ライン カード シャーシにルート プロセッサ（RP）カードを取り付ける方法を説明します。ルート プロセッサ カードの詳細については、『Cisco CRS-1 Series Carrier Routing System 16-Slot Line Card Chassis System Description』を参照してください。
各ライン カード シャーシには、シャーシの PLIM 側の専用スロットに 2 枚のルート プロセッサ カードが搭載されています。次の図を参照してください。
前提条件
ルート プロセッサ カードを取り付けるとシャーシの動作に影響が出ることがあるため、次の条件のいずれかに該当する場合にのみ、作業を行ってください。
• シャーシにある 2 番目の RP が確実に動作しており、まだマスター RP になっていなくても制御を引き継ぐ用意ができている場合（制御は自動的に引き継がれる）
ステップ
ステップ 1 静電気防止用リスト ストラップを手首に着用し、他端をシャーシ前面の一方の ESD ソケットまたはシャーシの塗装されていない金属面に接続します。
ステップ 2 RP カードを静電気防止用パッケージから取り出します。
ステップ 3 カード ケージの中から交換する RP カードを特定します。RP カードの前面パネルに接続されているケーブルをすべて取り外します。
ステップ 4 ドライバを使用して RP カードの前面パネルにある 2 本の非脱落型ネジを左に回し、スロットからカードを緩めます。
ステップ 5 2 本のカード イジェクト レバーをつかみ、カード キャリアの前端から離れる方向に同時に 90 度回して、カードをバックプレーン コネクタから外します。
ステップ 6 金属製カード キャリアだけを持ち、カードをスロットから引き出し、ただちに静電気防止用袋または同様の静電気防止用容器に収めます。故障したカードを工場に返送する場合は、交換用のカードが入っていた輸送箱に入れてください。
ステップ 7 カード キャリアのハンドルを片手で持ち、もう片方の手でキャリアの下を支えて、正しいスロットに導きます。カードをスロットの半ばまでスライドさせます。カードの回路やコネクタには手を触れないでください。
（注） カード ケージの各スロットには、位置合せ用の溝があります。カード ケージにカードを取り付ける時は、必ずカード キャリアの両端を、スロットの溝に合わせてください。
ステップ 8 カードの上下にあるカード イジェクト カムの開口部が、カード ケージ スロットの両端にあるタブの上を通過するように、両方のイジェクト レバーを回します。
ステップ 9 そのままカードをカード ケージ スロットに差し込み、カード イジェクト カムの開口部がカード ケージ スロットの両端のタブにかみ合うようにします。
（注） RP カードにはガイド ピンがあり、スロットの奥へカードをスライドさせるとバックプレーン コネクタと最初に接触します。ガイド ピンが接触したら、カード イジェクト レバーが向うに（カード キャリアのハンドルの方向へ）動き出すまでカード キャリアを押し続けます。
ステップ 10 カードをバックプレーン コネクタに固定するため、カード イジェクト レバーを両方持ってカード キャリアのハンドル方向へ内側に回し、イジェクト レバーがカード キャリアの前面と同一平面になるようにします。
ステップ 11 ドライバを使用して RP カードの前面パネルにある 2 本の非脱落型ネジを右に回し、カードをスロットにしっかり固定します。
ステップ 12 ステップ 3 で外したケーブルを再接続します。
次の作業
この作業の終了後、インピーダンス キャリアを静電気防止用袋に入れ、将来の使用に備えて保管します。前面カバー外装プレートを元に戻し、カードが正しく取り付けられていることを確認します（次項を参照）。
システムの初期設置を行っている場合は、RP カードを取り付けを完了してから PLIM を取り付けます。詳細については、『 Installing the Cisco CRS-1 Series Carrier Routing System 16-Slot Line Card
Chassis 』を参照してください。
RP カードの取り付け確認
ここでは、ライン カード シャーシにルート プロセッサ（RP）カードを取り付けた後、確認とトラブルシューティングを行う方法を説明します。RP カードの詳細については、『Cisco CRS-1 Series Carrier Routing System 16-Slot Line Card Chassis System Description』を参照してください。
ここでは、RP カードが適切に取り付けられていることを確認する方法を説明します。RP 前面パネルには次のコンポーネントがあります。
• 外部 Gigabit Ethernet （GE; ギガビット イーサネット）に接続するための small form-factor
pluggable （SFP; 着脱可能小型フォーム ファクタ）モジュール 2 基
• RJ45 シリアル コンソールおよび AUX ポート 2 個
RP カードには、前面プレートの端のイジェクト レバーの近くに、英数字 LED ディスプレイが 2 つあり、カードの状態を示す一連のメッセージが表示されます。
（注） 表示されるメッセージによっては、一瞬しか LED ディスプレイに表示されないために読み取れないことがありますが、これは正常な状態です。
RP カードのトラブルシューティング
取り付けた RP カードや交換した RP カードが作業後に動作しない、または電源が入らない場合、次の点を確認してください。
• カードがライン カード シャーシ スロットにしっかり装着されているか確認します。物理的な取り付けを確認する簡単な方法として、RP カードの前面プレートが、カード ケージ内の他のカードの前面と同一平面になっていることを確認します。
• イジェクト レバーが留まっているか、非脱落型ネジがしっかり締まっているかを確認します。はっきり分からない場合は、レバーを外してネジを緩めてから、RP カードを挿入し直してください。
• アラーム モジュールを調べて、アクティブなアラーム状態がないか確認します （『 Cisco CRS-1 Series Carrier Routing System 16-Slot Line Card Chassis System Description 』のアラーム モジュールの項を参照）。
• 電源シェルフを調べて、シャーシ全体に電源が供給されているか確認します。
RP カードの前面パネルにあるステータス LED を使用して、カードが正しく取り付けられているか確認します。
• カードが正しく取り付けられている場合は、Active LED が緑色に点灯します。この LED が点灯していない場合は、MSC が正しく取り付けられているかどうかを確認してください。
• Active LED が黄色で点滅している場合は、基板に問題があります。
• Active LED が点灯していない場合は、基板のステータスは unknown です。電源シェルフのインジケータを調べて、基板に電源が供給されているかどうか確認してください。
• Primary LED が点灯している場合、基板では制御処理機能が実行されており、セカンダリまたはスタンバイの状態ではありません。
• 基板のブート シーケンス中に障害が発生した場合は、4 文字 2 行の英数字ディスプレイに現在のブート フェーズが表示されるため、基板の障害のデバッグに役立ちます。
