Cisco Prime Network Registrar Jumpstart 製品は、Cisco Prime Network Registrar アプリケーションを使用して DHCP、DNS、およびキャッシング DNS サーバーを管理するための完全なソリューションです。製品には次のコンポーネントが含まれます。

• Cisco Prime Network Registrar 11.1 アプリケーション ソフトウェア

• AlmaLinux 8.6 オペレーティングシステム

• VMware ESXi 7.0.3 Hypervisor

• Cisco UCS C220 M6 ハードウェア

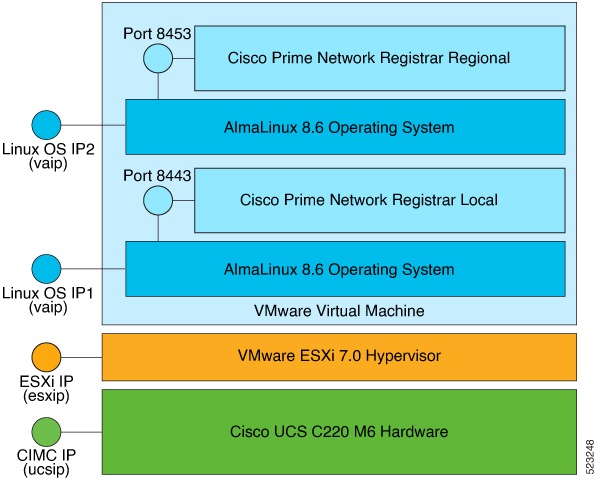

これらのコンポーネントは、柔軟性があり、使いやすい単一のアプライアンスに統合されています（次の図を参照）。

前述の図は、Cisco Prime Network Registrar Jumpstart アプライアンスの 3 つの主要なレイヤを示しています。各レイヤには独自の機能があります。各レイヤは、個別に制御することも、リモートで制御することもでき、レイヤごとにネットワークへの独立した接続が必要なため、3 つの一意の IP アドレスが必要です。

IP アドレス管理タスクを実行するには Cisco Prime Network Registrar の Web UI に接続するだけでよい場合もありますが、アプライアンスに関連するシステム管理またはトラブルシューティング タスクを実行するには、他のいずれかのレイヤに接続する必要がある場合もあります。

以下に説明されるとおり、各レイヤに接続できます。

• 仮想アプライアンス（オープン仮想アプライアンス）レイヤへの接続：Web ブラウザを使用して Cisco Prime Network Registrar アプリケーションレイヤに接続できます。ローカルには https://vaip:8443 を使用し、リージョナルには https://vaip:8453 を使用します。vaip は仮想アプライアンスの IP アドレスです（Linux オペレーティングシステムの IP アドレスでもあります）。

  Cisco Prime Network Registrar の CLI（コマンド ライン インターフェイス）にアクセスするには、ssh -l root vaip を使用して仮想アプライアンスの IP アドレスへの SSH 接続を使用できます。

  ssh -l root vaip を使用して Linux OS に接続することで、Linux OS を管理できます。Cisco Prime Network Registrar 仮想アプライアンスに Windows システムはインストールされていませんが、ネットワーキング アプリケーションの管理に必要な標準の Linux コマンドはすべて Linux OS に存在します。

• ESXi ハイパーバイザレイヤへの接続：Web ブラウザを使用して、IP アドレス esxip（またはその DNS 名）で識別される ESXi ハイパーバイザに接続します。 esxip は、ESXi ハイパーバイザに指定された IP アドレスです。

• Cisco Integrated Management Controller（CIMC）UCS 管理コンソールへの接続：ESXi レイヤを設定および管理できます。ブラウザで https://ucsip/ を使用して、CIMC に接続できます。ucsip は、Jumpstart に割り当てられた IP アドレスです。CIMC にログイン後、vKVM コンソールを起動して ESXi 構成画面にアクセスすると、ハードウェア（電源、温度、ファン RPM）を管理できます。

ネットワーク環境に関する項目は次のとおりです。各項目は、仮想アプライアンスに固有ではなく、仮想アプライアンスを展開する環境によって決まる値です。

• 仮想アプライアンスを展開する ESXi インストールの IP アドレスまたはドメインネームシステム（DNS）名。

• 前述の ESXi インストールに関連付けられている vCenter サーバーの IP アドレスまたは DNS 名。

• 仮想アプライアンスの IP アドレスに関連付けられているネットマスク。

• IP アドレスとネットマスクに適したゲートウェイアドレス。

• 仮想アプライアンスで使用する最大 2 つの DNS サーバーの IP アドレス。

• 仮想アプライアンスがインターネットにアクセスするために必要なプロキシ値。

（注）	開始する前に、Cisco.com から Cisco Prime Network Registrar ライセンスを取得していることを確認します。詳細については、『Cisco Prime Network Registrar 11.1 インストールガイド』の「License Files」セクションを参照してください。

Cisco Prime Network Registrar Jumpstart

Cisco Prime Network Registrar Jumpstart を設定する場合は、次の情報を準備してください。

• Cisco Prime Network Registrar Jumpstart の CIMC ポートの IP アドレス。

  （注）	この IP アドレスは、このアプライアンスに対して一意である必要があります。

• CIMC ポートアドレスのネットマスク（サブネットマスク）。

• CIMC ポートアドレスのゲートウェイ。

ESXi のネットワーク情報

デフォルトでは、DHCP は ESXi 構成で有効になっています。IP アドレスを手動で設定する必要がある場合は、ESXi のネットワーク情報を設定するときに、次の情報を準備してください。

• Cisco Prime Network Registrar Jumpstart での ESXi インストールの IP アドレス。

  （注）	この IP アドレスは、このアプライアンスに対して一意である必要があります。

• ESXi インストールの IP アドレスのネットマスク。

• Cisco Prime Network Registrar Jumpstart での ESXi インストールのゲートウェイアドレス。

• Cisco Prime Network Registrar Jumpstart での ESXi インストール用の VLAN（存在する場合）。

Cisco Prime Network Registrar 仮想アプライアンス

仮想アプライアンスを展開する前に、次の情報を準備してください。この特定の仮想アプライアンスのインストールに固有の項目を以下に示します。

• 展開された仮想アプライアンスの仮想マシン名。

• 仮想アプライアンスのオペレーティングシステムのルートパスワード。最初の起動時に、ルートパスワードを入力して設定するように求められます。

• Cisco Prime Network Registrar 仮想アプライアンスの IP アドレス。

• 仮想アプライアンスの DNS 名（ホスト名）。仮想アプライアンス用に選択した IP アドレスを使用して DNS に配置する必要があります。

• Cisco Prime Network Registrar インストールの管理者のユーザー名とパスワード。

Cisco Prime Network Registrar Jumpstart を設定するには、次の設定手順を実行してネットワークに接続する必要があります。

• Cisco Prime Network Registrar Jumpstart の設定

• ESXi のネットワーク情報の設定

• Cisco Prime Network Registrar 仮想アプライアンスの設定

NetworkManager コマンドラインツール（nmcli）は、NetworkManager を制御してネットワークを設定するためのコマンドラインの方法を提供します。この項では、nmcli を使用して仮想アプライアンスでネットワークアクセスを設定する方法を学習するのに役立ついくつかの例を挙げて、概要のみを紹介します。

ネットワークインターフェイス構成の従来のアプローチとは異なり、NetworkManager は接続とインターフェイス（デバイスとも呼ばれる）の両方を処理します。接続は IP アドレス、ゲートウェイ、DNS サーバで設定され、インターフェイス（デバイス）に適用されます。これは、AlmaLinux でネットワークアクセスを構成する従来の方法からの重要な変更です。

まず、一般的に役立つ 2 つの nmcli コマンドがあります。

• nmcli d コマンドは、使用可能なすべてのネットワークインターフェイス（デバイス）を一覧表示します。

• nmcli c コマンドは、使用可能なすべての構成を一覧表示します。

nmcli の使用について学ぶに従い、上記の 2 つのコマンドを頻繁に使用することになります。

仮想アプライアンスのインターフェイスの IP アドレスを設定するには、次のステップに従います。通常、これらのコマンドは仮想アプライアンスのコンソールに直接入力します。すでにネットワーク経由で接続している場合（たとえば ssh を使用）、ネットワークインターフェイスの構成を変更すると、プロセスの任意の時点でネットワーク接続が失われる可能性があるため、問題が発生することがあります。

1. インターフェイスが nmcli をブロックしていないことを確認します。nmcli d コマンドは、既存のインターフェイスを一覧表示します。設定するインターフェイスが管理対象外としてリストされている場合、NetworkManager はこのインターフェイスの設定を明示的にブロックされています。このブロックを解除するまで、nmcli コマンドはこのインターフェイスに影響を与えません。インターフェイスが管理対象外として記載されている場合を除き、この手順を実行する必要はありません。NetworkManager で管理できるようにするには、次のステップに従います。

   1. ファイル /etc/sysconfig/network-scripts/ifcfg-interface から NM_CONTROLLED-no 行を削除します。interface は nmcli d コマンドにリストされているインターフェイス名です。この名前のファイルがない場合は、この手順を実行する必要はありません。

   2. 構成ファイルを再度読み取るように NetworkManager に指示する必要があります。指示するには、次のコマンドを入力します。

      nmcli connection reload


   （注）	ifcfg ファイルへの手動変更は、nmcli connection reload コマンドが発行されるまで NetworkManager によって通知されません。

2. 設定するインターフェイスの現在の構成がないことを確認します。作成した構成をインターフェイスのデフォルトにし、インターフェイスに複数の設定が関連付けられている場合は、システムの再起動時に混乱が生じる可能性があります。nmcli c コマンドは、既存の構成を一覧表示します。既存の構成がある場合は、それらを調べて、設定するインターフェイスに適用されるかどうかを確認します。これを簡単に行う方法は、次のコマンドを使用することです。

   nmcli con show config | grep interface


   出力が表示された場合は、次のコマンドを使用して構成 config を削除する必要があります。

   nmcli con delete config


   （注）	多くの場合、「Wired connection 1」という構成を削除する必要があります。

3. 構成を作成し、1 つのコマンドでインターフェイス（デバイス）に関連付けます。このコマンドは、構成を作成してインターフェイスに関連付けるだけで、インターフェイスには適用されません。

   nmcli con add type ethernet con-name config ifname interface ip4 ip/netmaskwidth gw4 gateway


   ここで、config は構成の名前であり、任意（インターフェイスの名前を含む）です。interface はインターフェイス（デバイス）の名前、ip は IPv4 アドレス、netmaskwidth はネットワークマスクの幅、gateway は IPv4 ゲートウェイアドレスです。
   例（1 行ですべて入力）：

   nmcli con add type ethernet con-name my-office ifname ens160 ip4 10.10.24.25/24 gw4 10.10.20.174


4. インターフェイス（デバイス）の構成に DNS サーバを追加します。

   nmcli con mod config ipv4.dns dnsip


   dnsip は DNS サーバの IPv4 アドレスで、config は構成の名前です。

   次に例を示します。

   nmcli con mod my-office ipv4.dns 72.63.128.140


   次の 2 つの DNS アドレスを追加できます。

   nmcli con mod my-office ipv4.dns "72.63.128.140 72.63.111.120"


   （注）	これにより、以前に設定された DNS サーバが置き換えられます。以前に設定された DNS エントリに追加するには、次に示すように ipv4.dns の前に + を付加します。 nmcli con mod test-lab +ipv4.dns "72.63.128.140 72.63.111.120"

5. インターフェイスに構成を適用します。インターフェイスがまだ実行されていない場合は、インターフェイスがアップします。

   nmcli con up config


   ここで、config は構成の名前です。

6. 接続に関する情報を調べるには、次のコマンドを使用します。

   nmcli -p con show config


   これは通常、コンソール画面をスクロールして、最初の部分を読み取れないようにします。前後に移動して出力を簡単に確認できるようにするには、次のコマンドを使用します。

   nmcli -p con show config | less

   これから、構成全体を確認できます。次のコマンドを使用して、構成の内容を変更できます。

   nmcli con mod config something.other new-value


   次に例を示します。

   nmcli con mod my-office wifi-min.key-cntl wpa-psk


7. set-hostname コマンドを使用して、システムのホスト名を設定します。

   hostnamectl set-hostname hostname.domain


   （注）	これは、ローカルをリージョナルに登録する前に行う必要があります。そうしないと、「localhost」がすでに存在するというエラーが発生します。

   ここで、hostname は使用するホスト名、domain はドメイン名で .com や .org などで終わります。これは、DNS ルックアップのデフォルトとして使用されるため、ドメイン名を（.com、.org、または適切な末尾を加えて）含めることが重要です。

   次に例を示します。

   hostnamectl set-hostname my-server.gooddomain.com


8. ネットワークを設定後、Cisco Prime Network Registrar を再起動して、インターフェイスが Cisco Prime Network Registrar によって正しく検出されるようにする必要があります。再起動するには、次のコマンドを使用します。

   • ローカル RHEL/AlmaLinux 8.x：systemctl restart nwreglocal

   • リージョナル RHEL/AlmaLinux 8.x：systemctl restart nwregregional

   再起動に失敗すると、リージョナルでの登録が誤って設定されます。

nmcli の使用方法を完全に理解するには、nmcli と AlmaLinux 8.6 のオンラインリソースをインターネットで検索してください。

Cisco Prime Network Registrar アプリケーションの実行には、いくつかの処理レイヤが関係します。各レイヤには、電源障害後に初めて電源が投入されたときの処理に関する選択肢があります。

Cisco Prime Network Registrar は、Jumpstart の電源復旧時に自動的に起動するように設定できます。

そのためには、次の 2 か所の設定を変更する必要があります。

• UCS ハードウェア：電源復旧時に ESXi ハイパーバイザの電源が投入されるように UCS ハードウェアを設定する必要があります。

• ESXi ハイパーバイザ：ESXi ハイパーバイザレイヤの電源復旧時に Cisco Prime Network Registrar 仮想アプライアンスの電源が投入されるように ESXi ハイパーバイザを設定する必要があります。

ESXi ハイパーバイザの電源が自動的に投入されるように UCS ハードウェアを設定するには、次の手順を実行します。

1. ブラウザを使用して http://cimcip で CIMC UCS 管理コンソールに接続し、ログインします。cimcip は CIMC ポートのアドレスです。

2. 左上の [ナビゲーション（Navigation）] トグルボタンをクリックします。

3. 左側のペインにある [コンピューティング（Compute）] タブで、[電源ポリシー（Power Policies）] タブをクリックします。

4. [電源復旧ポリシー（Power Restore Policy）] エリアの [電源復旧ポリシー（Power Restore Policy）] ドロップダウンリストから [電源投入（Power On）] を選択します。

   必要に応じて、[電力遅延値（Power Delay Value）] フィールドに遅延値を入力できます。

5. [変更を保存（Save Changes）] をクリックして更新内容を保存します。

ESXi ハイパーバイザレイヤの電源復旧時に Cisco Prime Network Registrar 仮想アプライアンスの電源が自動的に投入されるように ESXi ハイパーバイザを設定するには、『Cisco Prime Network Registrar 11.1 インストールガイド』の「Configuring the Virtual Appliance to Automatic Power Up」セクションを参照してください。

VMware ESXi ホストは、電源を入れると 60 日間の評価モードライセンスで実行されます。Jumpstart の購入時に受け取ったホストライセンスは、サーバーのライセンスに適用する必要があります。ライセンスの形式は次のとおりです。

NX61M-43JE6-78J4W-0VB7H-9XHJ4

ESXi ホストにライセンスを供与するには、次の手順を実行します。

1. VMware Web クライアントを使用して ESXi ホストに接続します。

2. 左側のナビゲーションペインで、[ホスト（Host）] の下にある [管理（Manage）] を選択し、[ライセンス供与（Licensing）] タブをクリックします。

3. [ライセンスの割り当て（Assign license）] ボタンをクリックし、ポップアップダイアログにライセンスキーを入力します。

この項では、Cisco Prime Network Registrar Jumpstart 11.1 の回復方法について説明します。内容は次のとおりです。

• 前提条件

• リカバリキットのダウンロード

• リカバリ手順

ソリューションが見つからない問題が発生した場合は、Cisco Technical Assistance Center（TAC）にお問い合わせください。

トラブルシューティングを支援するために、アプライアンスにはセキュア FTP サーバーと TAC ツールが付属しています。

問題が発生した場合は、TAC ツールで収集したデータを TAC チームに送信してください。TAC ツールの詳細については、Cisco Prime Network Registrar 11.1 アドミニストレーション ガイド [英語] を参照してください。

FTP サーバー（vsftpd）を使用して、仮想アプライアンスとの間でファイルを転送できます。「ルート」ユーザーはログインに使用できないため、vsftpd にログインするユーザーを作成する必要があります。vsftpd は、アプライアンスの電源を投入しても起動しないため、手動で起動する必要があります。

次のコマンドを使用して vsftpd を起動できます。

/etc/init.d/vsftpd start

次のコマンドを使用して vsftpd を停止できます。

/etc/init.d/vsftpd stop
