注意

青色の点滅

オペレータが、このシャーシを識別するためにこの LED をアクティブにしました。

消灯

オペレータが、この LED をアクティブにしていません。

青色の点滅

オペレータが、このシャーシを識別するためにこの LED をアクティブにしました。

青色の点灯

ブートアップ時、BIOS でセキュアブート検証チェックに失敗すると、ルータはブートプロセスを停止します。実行時、セキュア JTAG が CPU JTAG チェーンに対する改ざんの試みを検出すると、ルータは CPU を停止し、LED をこの状態に設定します。

消灯

オペレータが、この LED をアクティブにしていません。

オレンジ色の点灯

モジュールは次のいずれかの状態です。

• 起動中

• シャットダウン

• 電源再投入中

• イメージのインストール中

緑色の点灯

このモジュールは問題なく動作しています。

緑色の点滅

自動または手動の FPD アップグレードが進行中です。

オレンジ色の点滅

モジュールでマイナーアラームがアクティブになっています。

赤色の点滅

モジュールでメジャーアラームまたはクリティカルアラームがアクティブになっています。

赤色の点灯

モジュールは次のいずれかの状態です。

• CPU の起動を妨げる電源投入障害。

• ブートアップ時、BIOS でセキュアブート検証チェックに失敗すると、ルータはブートプロセスを停止します。実行時、セキュア JTAG が CPU JTAG チェーンに対する改ざんの試みを検出すると、ルータは CPU を停止し、LED をこの状態に設定します。

  （注）	ルータには 2 つの LED が表示されます。注意 LED の場合は青色の点灯、ステータス LED の場合は赤色の点灯です。

消灯

モジュールは次のいずれかの状態です。

• EXEC モードで shutdown location location コマンドを使用するか、コンフィギュレーション モードで hw-module shutdown location location コマンドを使用して、モジュールがシャットダウン状態になっています。

• カードが実行状態のときに、イジェクタレバーが開かれ、モジュールの自動シャットダウン操作がトリガーされています。

• ハードウェア障害またはクリティカルアラーム条件により、ソフトウェアによってモジュールがシャットダウン状態になっています。

緑色の点灯

このモジュールは動作しており、アクティブ冗長状態です。

消灯

モジュールは次のいずれかの状態です。

• 冗長状態（アクティブまたはスタンバイ）がまだ決定されていません。

• このモジュールはスタンバイ冗長状態です。

緑色

管理ポートのリンクはアクティブです。

消灯

管理ポートのリンクはアクティブではありません。

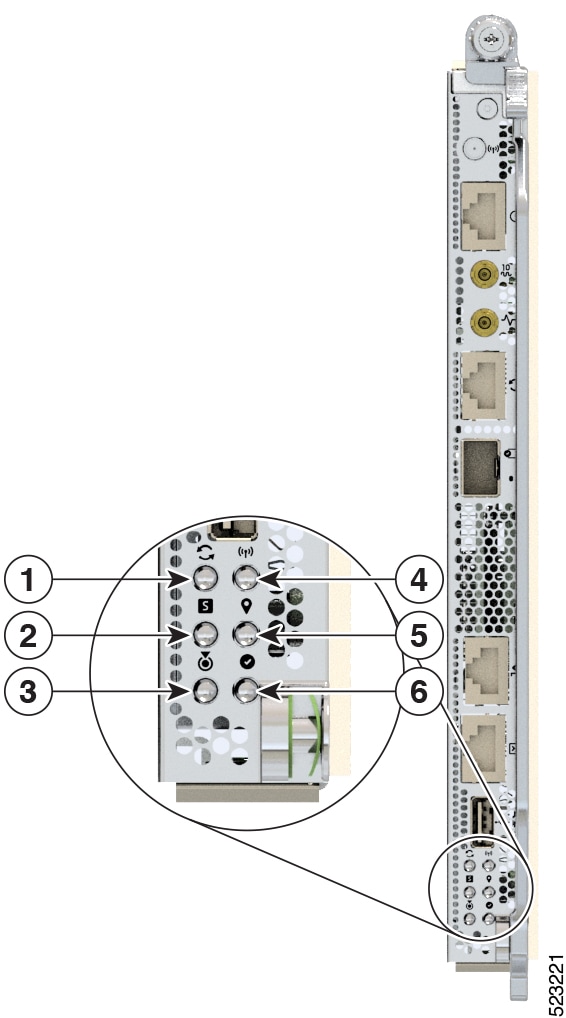

管理アクティビティ

緑色の点滅

管理ポートは送信中または受信中です。

消灯

管理ポートは送信も受信もしていません。

緑色

1558 ポートのリンクはアクティブです。

消灯

1588 ポートのリンクはアクティブではありません。

緑色の点滅

1588 ポートは送信中または受信中です。

消灯

1588 ポートは送信も受信もしていません。

緑色

周波数、時間、フェーズは、外部インターフェイス（BITS、GPS、復元 RX クロック）と同期されます。

オレンジ色

タイム コアはフリーラン モードまたはホールドオーバー モードです。

消灯（リセット後のデフォルト）

タイム コア クロック同期は無効です。これは、リセット後のデフォルトの状態です。

GPS

緑色

GPS インターフェイスがプロビジョニングされ、ポートがオンになっています。Time-of-Day（TOD）、1 秒あたり 1 パケット（1PPS）、10 MHz は、すべて有効です。

消灯（リセット後のデフォルト）

インターフェイスがプロビジョニングされていないか、ポートがオンではありません。ToD、1PPS、10 MHz は無効です。

注意

青色の点滅

オペレータが、シャーシ内でこのモジュールを識別するためにこの LED をアクティブにしました。

消灯

このモジュールはオペレータによって識別されていません。

ステータス

オレンジ色の点灯

モジュールは次のいずれかの状態です。

• 起動中

• シャットダウン

• 電源再投入中

緑色の点灯

モジュールは問題なく動作しています。

赤色の点灯

モジュールの電源投入に失敗しました。

緑色の点滅

自動または手動の FPD アップグレードが進行中です。

赤色の点滅

モジュールでメジャーアラームまたはクリティカルアラームがアクティブになっています。

オレンジ色の点滅

モジュールでマイナーアラームがアクティブになっています。

消灯

モジュールは次のいずれかの状態です。

• EXEC モードで shutdown location location コマンドを使用するか、コンフィギュレーション モードで hw-module shutdown location location コマンドを使用して、モジュールがシャットダウン状態になっています。

• カードが実行状態のときに、イジェクタレバーが開かれ、モジュールの自動シャットダウン操作がトリガーされています。

• ハードウェア障害またはクリティカルアラーム条件により、ソフトウェアによってモジュールがシャットダウン状態になっています。

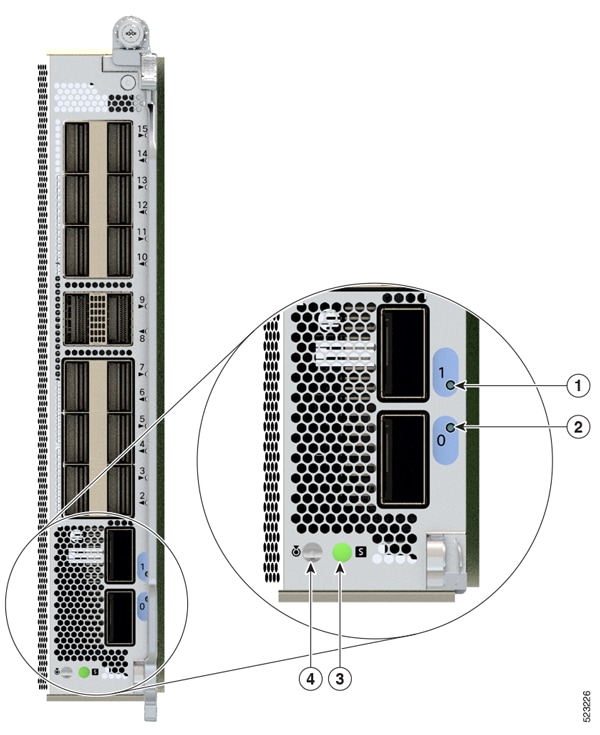

ポート（各ポート）

緑色

ポートが管理上有効になっており、リンクが機能しています。

オレンジ色

ポートが管理上有効になっており、リンクがダウンしています。

消灯

ポートが管理上のシャットダウン状態です。

青色の点滅

オペレータが、このシャーシを識別するためにこの LED をアクティブにしました。

消灯

このデバイスは識別またはアクティブ化されていません。

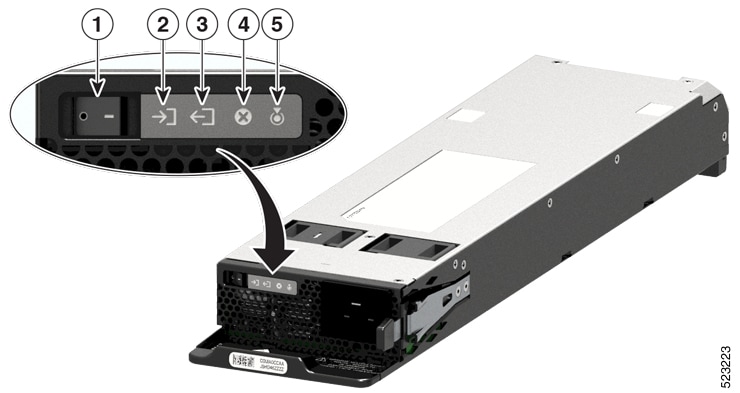

IN（入力 OK）

緑色

両方のインレット電源が存在します。

緑色の点滅

モジュールは次のいずれかの状態です。

• 入力電源が 1 つのみ存在しています。

• ホットアンプラグされました。

消灯

モジュールは次のいずれかの状態です。

• 入力が存在しません。

• モジュールファームウェアのアップグレードが進行中です。

緑色

モジュールは次のいずれかの状態です。

出力電力が有効になっています。

緑色の点滅

モジュールは次のいずれかの状態です。

• 出力が規制外です。

• スリープモード中です（DC-60 には存在しません）。

消灯

ファームウェアのアップグレードが進行中です。

赤色

出力電圧が指定された範囲外である、電源モジュールのファンに障害が発生している（ファン回転数の不足で感知）、または入力電力の適用後に電源モジュールがオフになっています。

前面パネルのオン/オフスイッチ（AC 入力電源装置の場合）、オン/オフ電源ボタン（DC 入力電源装置の場合）、または回路ブレーカーを介して、入力が適用または切断された後に、2 ～ 3 秒間点灯します。

赤色の点滅

モジュールファームウェアのアップグレードが進行中です。

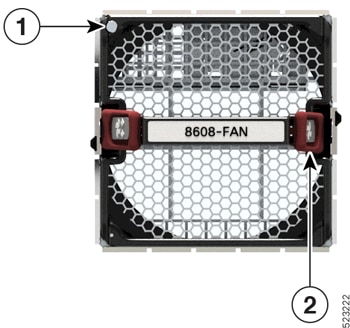

注意またはステータス

緑色

ファンは動作中であり、ファン速度（RPM）は正常範囲内です。

オレンジ色の点滅

モジュールは次のいずれかの状態です。

• 1 つ以上のファンのファン速度（RPM）が正常範囲外です。

• モジュールでマイナー、メジャー、またはクリティカルのアラームが発生しています。

青色の点滅

モジュールが識別またはアクティブ化されています。

消灯

モジュールに電力が供給されていません。

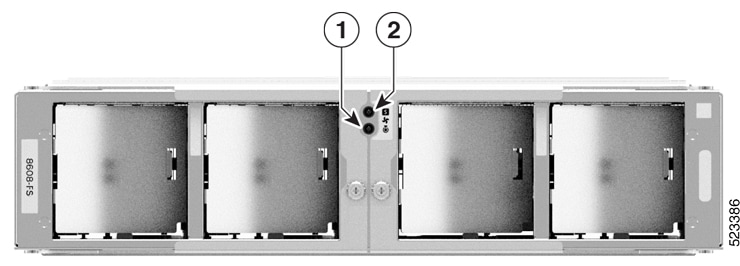

ファンボードの注意

青色の点滅

オペレータが、シャーシ内でこのモジュールを識別するためにこの LED をアクティブにしました。

消灯

このモジュールは識別されていません。

ファンボードのステータス

オレンジ色の点灯

モジュールは次のいずれかの状態です。

• モジュールの電源がオンになっています。

• シャーシのグレースフルなリロード、シャットダウン、または再イメージ化

緑色の点灯

このモジュールは問題なく動作しています。

緑色の点滅

自動または手動の FPD アップグレードが進行中です。

オレンジ色の点滅

モジュールでマイナーアラームがアクティブになっています。

赤色の点滅

モジュールでメジャーアラームまたはクリティカルアラームが発生しています。

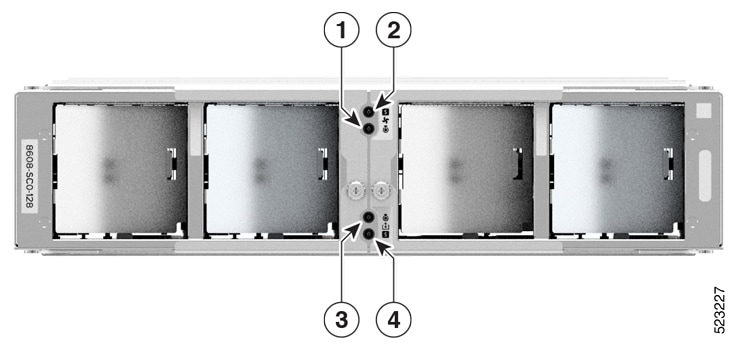

スイッチカードの注意

青色の点滅

オペレータが、シャーシ内でこのモジュールを識別するためにこの LED をアクティブにしました。

消灯

このモジュールは識別されていません。

スイッチカードのステータス

オレンジ色の点灯

モジュールは次のいずれかの状態です。

• モジュールの電源がオンになっています。

• シャーシのグレースフルなリロード、シャットダウン、または再イメージ化

緑色の点灯

このモジュールは問題なく動作しています。

赤色の点灯

カードの電源投入を妨げる電源の障害が発生しています。

緑色の点滅

自動または手動の FPD アップグレードが進行中です。

オレンジ色の点滅

モジュールでマイナーアラームがアクティブになっています。

赤色の点滅

モジュールでメジャーアラームまたはクリティカルアラームが発生しています。

消灯

モジュールは次のいずれかの状態です。

• EXEC モードで shutdown location location コマンドを使用するか、コンフィギュレーション モードで hw-module shutdown location location コマンドを使用して、モジュールがシャットダウン状態になっています。

• カードが実行状態のときに、イジェクタレバーが開かれ、モジュールの自動シャットダウン操作がトリガーされています。

• ハードウェア障害またはクリティカルアラーム条件により、ソフトウェアによってモジュールがシャットダウン状態になっています。
