これらの制約事項は、過剰パスの破棄機能に適用されます。

• ルータがプレフィックスを廃棄すると、ネットワークの残りと一致せず、ルーティング ループが起きる可能性があります。

• プレフィックスが廃棄されると、スタンバイおよびアクティブ状態の BGP セッションが別のプレフィックスを廃棄する可能性があります。その結果、NSR スイッチオーバーによって BGP テーブルの矛盾が生じます。

• 過剰パスの破棄設定は、ソフト再設定構成と共存できません。

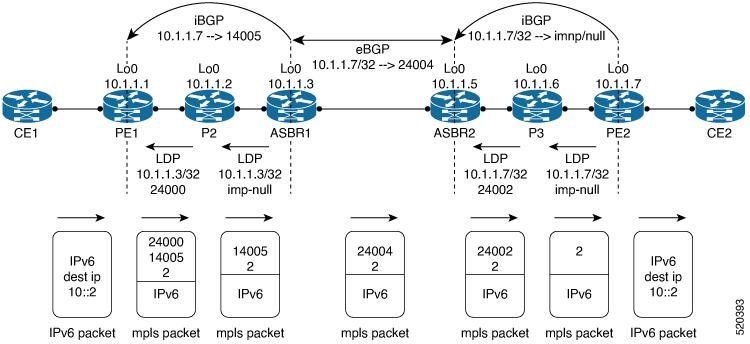

BGP を使用すると、IPv4 セッションで IPv6 プレフィックスを伝送できます。IPv6 プレフィックスのネクスト ホップは、ネクスト ホップ ポリシーを使用して設定できます。ポリシーが設定されていない場合、ネクスト ホップはピアリング インターフェイスの IPv6 アドレスとして設定されます（いずれかのインターフェイスが設定されている場合は、IPv6 ネイバー インターフェイスまたは IPv6 の更新送信元インターフェイス）。

ネクスト ホップ ポリシーが設定されておらず、IPv6 ネイバー インターフェイスも IPv6 更新送信元インターフェイスも設定されていない場合は、ネクスト ホップは IPv4 射影 IPv6 アドレスになります。

グローバルアドレスを使用した IPv6 マルチプロトコル BGP ピアリング

いずれかのインターフェイスを除くすべての ECMP リンクがシャットダウンされると、ネクストホップがグローバルアドレスからリンクローカルアドレスに変更され、数秒間の過渡時間の間、すべてのフローのトラフィック損失が発生します。

その後、BGP テーブルポリシーで set next-hop ipv6-global コマンドを設定して、妨げられていないパスでトラフィック損失を回避できます。

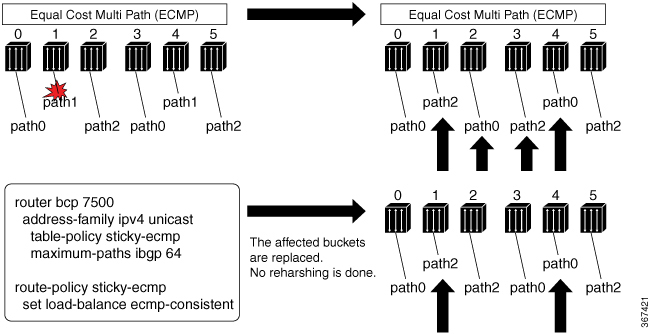

route-policy RESILIENT-HASH-V6
  if destination in (1000:1000::/32 le 128) or destination in (2000:1000::/32 le 128) then
    set load-balance ecmp-consistent
    set next-hop ipv6-global
    pass
  endif
  pass
end-policy

処理するアドレス ファミリを判別するために、ネクスト ホップと関連付けられたゲートウェイ コンテキストを逆参照し、次に、ゲートウェイ コンテキストを調べてそのゲートウェイ コンテキストを使用しているアドレス ファミリを判別することにより、ネクスト ホップ通知が受信されます。IPv4 ユニキャスト アドレス ファミリは、RIB 内の IPv4 ユニキャストテーブルに登録されるため、同じゲートウェイコンテキストを共有します。その結果、RIB から IPv4 ユニキャストネクストホップ通知を受信したときは、グローバル IPv4 ユニキャストテーブルが処理されます。ネクストホップでマスクを保持することで、そのネクストホップが IPv4 ユニキャストに属していることを示します。この範囲を指定したテーブル ウォークにより、適切なアドレス ファミリ テーブル内に処理が限定されます。

ソフトウェアでは、アドレス ファミリの数値に基づいてアドレス ファミリ テーブルを探索します。ネクスト ホップ通知バッチを受信すると、アドレス ファミリ処理の順序が、次の順序に並べ替えられます。

• IPv4 トンネル

• VPNv4 ユニキャスト

• IPv4 ラベル付きユニキャスト

• IPv4 ユニキャスト

• IPv4 マルチキャスト

• IPv6 ユニキャスト

spkr プロセスの critical-event スレッドでは、ネクスト ホップ、双方向フォワーディング検出（BFD）、および高速外部フェールオーバー（FEF）の通知のみを処理します。この critical-event スレッドによって、BGP コンバージェンスは、大量の時間を必要とするおそれのある他のイベントによる悪影響が確実に受けなくなります。

show bgp nexthops コマンドは、ネクスト ホップ通知に関する統計情報、この通知の処理に費やした時間、および RIB に登録されている各ネクスト ホップに関する詳細を表示します。clear bgp nexthop performance-statistics コマンドは、モニタリングを容易にするために、ネクスト ホップの show コマンドの処理部分に関する累積統計情報をクリアします。clear bgp nexthop registration コマンドは、ネクスト ホップを RIB に非同期的に登録します。

debug bgp nexthop コマンドは、ネクスト ホップ処理の情報を表示します。out キーワードを指定すると、RIB に登録されている BGP のネクスト ホップに関するデバッグ情報のみが表示されます。 in キーワードを指定した場合は、RIB から受信したネクストホップ通知に関するデバッグ情報が表示されます。 out キーワードでは、RIB に送信されたネクストホップ通知に関するデバッグ情報が表示されます。

Cisco IOS XR ソフトウェアでの BGP は、特定のネイバーに対するすべての設定を、ネイバー設定の下の 1 箇所にまとめる必要のある、ネイバーベースの設定モデルに従っています。ネイバー間での設定の共有と、アップデート メッセージの共有のいずれについても、ピア グループはサポートされていません。ピア グループの概念は、BGP 設定でテンプレートとして使用する一連の設定グループおよびネイバー間でアップデート メッセージを共有するために自動生成されるアップデート グループによって置き換えられました。

Cisco IOS XR ソフトウェアの場合、BGP ネイバーまたはグループは、他の設定グループから設定を継承します。

アドレス ファミリに依存しない設定

• ネイバーは、セッション グループおよびネイバー グループから継承できます。

• ネイバー グループは、セッション グループおよび他のネイバー グループから継承できます。

• セッション グループは、他のセッション グループから継承できます。

• セッション グループとネイバー グループを使用しているネイバーの場合は、セッション グループでの設定が、ネイバー グループのグローバル アドレス ファミリ設定よりも優先されます。

アドレス ファミリ依存の設定

• アドレス ファミリ グループは、他のアドレス ファミリ グループから継承できます。

• ネイバー グループは、アドレス ファミリ グループおよび他のネイバー グループから継承できます。

• ネイバーは、アドレス ファミリ グループおよびネイバー グループから継承できます。

設定グループ継承ルールは、次のように優先順位付けされます。

1. 項目がネイバーに直接設定されている場合は、その値が使用されます。次の例では、ネイバー グループとネイバー設定の両方にアドバタイズメント間隔が設定されており、ネイバー設定からのアドバタイズメント間隔が使用されています。


     Router(config)# router bgp 140
     Router(config-bgp)# neighbor-group AS_1
     Router(config-bgp-nbrgrp)# advertisement-interval 15
     Router(config-bgp-nbrgrp)# exit
     Router(config-bgp)# neighbor 10.1.1.1
     Router(config-bgp-nbr)# remote-as 1
     Router(config-bgp-nbr)# use neighbor-group AS_1
     Router(config-bgp-nbr)# advertisement-interval 20



   show bgp neighbors コマンドからの次の出力は、使用されたアドバタイズメント間隔が 20 秒であることを示しています。


     Router# show bgp neighbors 10.1.1.1

     BGP neighbor is 10.1.1.1, remote AS 1, local AS 140, external link
      Remote router ID 0.0.0.0
       BGP state = Idle
       Last read 00:00:00, hold time is 180, keepalive interval is 60 seconds
       Received 0 messages, 0 notifications, 0 in queue
       Sent 0 messages, 0 notifications, 0 in queue
       Minimum time between advertisement runs is 20 seconds

      For Address Family: IPv4 Unicast
       BGP neighbor version 0
       Update group: 0.1
       eBGP neighbor with no inbound or outbound policy; defaults to 'drop'
       Route refresh request: received 0, sent 0
       0 accepted prefixes
       Prefix advertised 0, suppressed 0, withdrawn 0, maximum limit 524288
       Threshold for warning message 75%

       Connections established 0; dropped 0
       Last reset 00:00:14, due to BGP neighbor initialized
       External BGP neighbor not directly connected.


2. 上記と異なり、セッション グループまたはネイバー グループから継承する設定と、ネイバー上での直接設定のある項目の場合は、ネイバー上の設定が使用されます。セッション グループまたはアドレス ファミリ グループから継承するように設定されている一方で、直接設定されている値のないネイバーの場合は、セッション グループまたはアドレス ファミリ グループにある値が使用されます。次の例では、ネイバー グループとセッション グループにアドバタイズメント間隔が設定されており、セッション グループからのアドバタイズメント間隔値が使用されています。


     Router(config)# router bgp 140
     Router(config-bgp)# session-group AS_2
     Router(config-bgp-sngrp)# advertisement-interval 15
     Router(config-bgp-sngrp)# exit
     Router(config-bgp)# neighbor-group AS_1
     Router(config-bgp-nbrgrp)# advertisement-interval 20
     Router(config-bgp-nbrgrp)# exit
     Router(config-bgp)# neighbor 192.168.0.1
     Router(config-bgp-nbr)# remote-as 1
     Router(config-bgp-nbr)# use session-group AS_2
     Router(config-bgp-nbr)# use neighbor-group AS_1


   show bgp neighbors コマンドからの次の出力は、使用されたアドバタイズメント間隔が 15 秒であることを示しています。


     Router# show bgp neighbors 192.168.0.1

     BGP neighbor is 192.168.0.1, remote AS 1, local AS 140, external link
      Remote router ID 0.0.0.0
       BGP state = Idle
       Last read 00:00:00, hold time is 180, keepalive interval is 60 seconds
       Received 0 messages, 0 notifications, 0 in queue
       Sent 0 messages, 0 notifications, 0 in queue
       Minimum time between advertisement runs is 15 seconds

      For Address Family: IPv4 Unicast
       BGP neighbor version 0
       Update group: 0.1
       eBGP neighbor with no inbound or outbound policy; defaults to 'drop'
       Route refresh request: received 0, sent 0
       0 accepted prefixes
       Prefix advertised 0, suppressed 0, withdrawn 0, maximum limit 524288
       Threshold for warning message 75%

       Connections established 0; dropped 0
       Last reset 00:03:23, due to BGP neighbor initialized
       External BGP neighbor not directly connected.


3. 上記の例と異なり、ネイバー グループを使用し、セッション グループもアドレス ファミリ グループも使用しないネイバーの場合は、直接または継承によってネイバー グループから設定値を取得できます。次の例では、ネイバーに直接設定されておらず、セッション グループを使用していないため、ネイバー グループからのアドバタイズメント間隔が使用されます。


     Router(config)# router bgp 150
     Router(config-bgp)# session-group AS_2
     Router(config-bgp-sngrp)# advertisement-interval 20
     Router(config-bgp-sngrp)# exit
     Router(config-bgp)# neighbor-group AS_1
     Router(config-bgp-nbrgrp)# advertisement-interval 15
     Router(config-bgp-nbrgrp)# exit
     Router(config-bgp)# neighbor 192.168.1.1
     Router(config-bgp-nbr)# remote-as 1
     Router(config-bgp-nbr)# use neighbor-group AS_1


   show bgp neighbors コマンドからの次の出力は、使用されたアドバタイズメント間隔が 15 秒であることを示しています。


      Router# show bgp neighbors 192.168.1.1

     BGP neighbor is 192.168.2.2, remote AS 1, local AS 140, external link
      Remote router ID 0.0.0.0
       BGP state = Idle
       Last read 00:00:00, hold time is 180, keepalive interval is 60 seconds
       Received 0 messages, 0 notifications, 0 in queue
       Sent 0 messages, 0 notifications, 0 in queue
       Minimum time between advertisement runs is 15 seconds

      For Address Family: IPv4 Unicast
       BGP neighbor version 0
       Update group: 0.1
       eBGP neighbor with no outbound policy; defaults to 'drop'
       Route refresh request: received 0, sent 0
       Inbound path policy configured
       Policy for incoming advertisements is POLICY_1
       0 accepted prefixes
       Prefix advertised 0, suppressed 0, withdrawn 0, maximum limit 524288
       Threshold for warning message 75%

       Connections established 0; dropped 0
       Last reset 00:01:14, due to BGP neighbor initialized
       External BGP neighbor not directly connected.


   同じルールを説明するために、次の例では、アドバタイズメント間隔に 15（セッション グループから）および 25（ネイバー グループから）を設定する方法を示します。セッション グループのアドバタイズメント間隔設定は、ネイバー グループの設定よりも優先されます。インバウンド ポリシーには、ネイバー グループから POLICY_1 が設定されます。


     Routerconfig)# router bgp 140
     Router(config-bgp)# session-group ADV
     Router(config-bgp-sngrp)# advertisement-interval 15
     Router(config-bgp-sngrp)# exit
     Router(config-bgp)# neighbor-group ADV_2
     Router(config-bgp-nbrgrp)# advertisement-interval 25
     Router(config-bgp-nbrgrp)# address-family ipv4 unicast
     Router(config-bgp-nbrgrp-af)# route-policy POLICY_1 in
     Router(config-bgp-nbrgrp-af)# exit
     Router(config-bgp-nbrgrp)# exit
     Router(config-bgp)# exit
     Router(config-bgp)# neighbor 192.168.2.2
     Router(config-bgp-nbr)# remote-as 1
     Router(config-bgp-nbr)# use session-group ADV
     Router(config-bgp-nbr)# use neighbor-group ADV_2


   show bgp neighbors コマンドからの次の出力は、使用されたアドバタイズメント間隔が 15 秒であることを示しています。


     Router# show bgp neighbors 192.168.2.2

     BGP neighbor is 192.168.2.2, remote AS 1, local AS 140, external link
      Remote router ID 0.0.0.0
       BGP state = Idle
       Last read 00:00:00, hold time is 180, keepalive interval is 60 seconds
       Received 0 messages, 0 notifications, 0 in queue
       Sent 0 messages, 0 notifications, 0 in queue
       Minimum time between advertisement runs is 15 seconds

      For Address Family: IPv4 Unicast
       BGP neighbor version 0
       Update group: 0.1
       eBGP neighbor with no inbound or outbound policy; defaults to 'drop'
       Route refresh request: received 0, sent 0
       0 accepted prefixes
       Prefix advertised 0, suppressed 0, withdrawn 0, maximum limit 524288
       Threshold for warning message 75%

       Connections established 0; dropped 0
       Last reset 00:02:03, due to BGP neighbor initialized
       External BGP neighbor not directly connected.


4. 指定しない場合は、デフォルト値が使用されます。次の例では、ネイバー設定とネイバー グループ設定のいずれも使用するようにネイバーに設定されていないため、ネイバー 10.0.101.5 のアドバタイズメントの最小実行時間間隔は、30 秒（デフォルト）に設定されています。


     Router(config)# router bgp 140
     Router(config-bgp)# neighbor-group AS_1
     Router(config-bgp-nbrgrp)# remote-as 1
     Router(config-bgp-nbrgrp)# exit
     Router(config-bgp)# neighbor-group adv_15
     Router(config-bgp-nbrgrp)# remote-as 10
     Router(config-bgp-nbrgrp)# advertisement-interval 15
     Router(config-bgp-nbrgrp)# exit
     Router(config-bgp)# neighbor 10.0.101.5
     Router(config-bgp-nbr)# use neighbor-group AS_1
     Router(config-bgp-nbr)# exit
     Router(config-bgp)# neighbor 10.0.101.10
     Router(config-bgp-nbr)# use neighbor-group adv_15


   show bgp neighbors コマンドからの次の出力は、使用されたアドバタイズメント間隔が 30 秒であることを示しています。


     Router# show bgp neighbors 10.0.101.5

     BGP neighbor is 10.0.101.5, remote AS 1, local AS 140, external link
      Remote router ID 0.0.0.0
       BGP state = Idle
       Last read 00:00:00, hold time is 180, keepalive interval is 60 seconds
       Received 0 messages, 0 notifications, 0 in queue
       Sent 0 messages, 0 notifications, 0 in queue
       Minimum time between advertisement runs is 30 seconds

      For Address Family: IPv4 Unicast
       BGP neighbor version 0
       Update group: 0.2
       eBGP neighbor with no inbound or outbound policy; defaults to 'drop'
       Route refresh request: received 0, sent 0
       0 accepted prefixes
       Prefix advertised 0, suppressed 0, withdrawn 0, maximum limit 524288
       Threshold for warning message 75%
     Connections established 0; dropped 0
       Last reset 00:00:25, due to BGP neighbor initialized
       External BGP neighbor not directly connected.


グループが他のグループから設定を継承する場合に使用される継承ルールは、グループから継承するネイバーに対して適用されるルールと同じです。

BGP によって継承された設定を表示するには、次の show コマンドを使用します。

BGP アップデート グループ機能により、BGP アップデートの生成がネイバー設定から分離されます。BGP アップデート グループ機能により、アウトバウンド ルーティング ポリシーに基づいて BGP アップデート グループ メンバーシップを動的に計算するアルゴリズムが導入されます。この機能に対してネットワーク オペレータによる設定は不要です。アップデート グループをベースとするメッセージ生成は自動的かつ個別に行われます。

BGP 最適パス選択プロセスは、挿入ポイント（POI）においてコスト コミュニティ属性の影響を受けます。デフォルトでは、POI は、内部ゲートウェイ プロトコル（IGP）メトリック比較に従います。同一の宛先に向かう複数のパスを受信したとき、BGP では最適パス選択プロセスを使用して、いずれのパスが最適パスであるのかを決定します。最良パスは BGP により自動的に決定され、ルーティングテーブルにインストールされます。複数の等コスト パスが使用可能な場合、POI で個別のパスにプリファレンスを割り当てることができます。ローカルの最適パス選択で POI が有効でない場合は、コスト コミュニティ属性は暗黙的に無視されます。

コスト コミュニティは、最初に POI で、次にコミュニティ ID でソートされます。コスト コミュニティ属性を使用して、同一の POI に対し複数のパスを設定できます。最も低いコスト コミュニティ ID を持つパスが最優先で検討されます。つまり、特定の POI に対するすべてのコスト コミュニティ パスは、最も低いコスト コミュニティを持つパスから検討されていきます。コスト コミュニティ コストを持たないパス（評価中の POI およびコミュニティ ID）には、デフォルトのコミュニティ コスト値（2147483647）が割り当てられます。コスト コミュニティ値が等しい場合、コスト コミュニティ比較は、その POI で次に低いコミュニティ ID に進みます。

最も低いコスト コミュニティを持つパスを選択するには、両方のパスのコスト コミュニティを同時に探索します。これを行うには、コスト コミュニティのチェーンにポインタを 2 つ設定し、各パスに 1 つずつ割り当て、POI に対する探索の各ステップでコミュニティ ID の順に両方のポインタを次のコスト コミュニティに進め、最良のパスが選ばれたとき、または比較して順位が付かなくなったときに終了します。探索の各ステップで、次のチェックが実行されます。

  If neither pointer refers to a cost community,
       Declare a tie;

    Elseif a cost community is found for one path but not for the other,
       Choose the path with cost community as best path;
    Elseif the Community ID from one path is less than the other,
       Choose the path with the lesser Community ID as best path;
    Elseif the Cost from one path is less than the other,
       Choose the path with the lesser Cost as best path;
    Else Continue.


（注）	パスにコスト コミュニティ属性が設定されていない場合、最適パス選択プロセスはそのパスにデフォルトのコスト値（最大値 4294967295 の半分である 2147483647）が割り当てられているものと見なします。

POI でコスト コミュニティ属性を適用することで、ローカルの自律システムまたはコンフェデレーションにおける任意の部分にあるピアを起点とするか、このピアで学習したパスに、値を割り当てることができるようになります。コスト コミュニティは、最適パス選択プロセス中の「タイ ブレーカー」として使用できます。同一の自律システムまたはコンフェデレーションにおける別個の等コスト パスに対し、コスト コミュニティのインスタンスを複数設定できます。たとえば、複数の等コスト出口ポイントがあるネットワークにおいて、特定の出口パスに、より低いコスト コミュニティ値を適用すれば、その出口パスは BGP 最適パス選択プロセスにより優先されることになります。。

（注）	BGP では、コストコミュニティの比較がデフォルトで有効になっています。比較を無効にするには、bgp bestpath cost-community ignore コマンドを使用します。

BGP コスト コミュニティ機能では、集約ルートおよびマルチパスをサポートしています。コスト コミュニティ属性は、いずれかのルートのタイプに適用できます。コスト コミュニティ属性は、コスト コミュニティ属性を伝送するコンポーネント ルートから集約ルートまたはマルチパス ルートに渡されます。一意の ID のみが渡され、いずれの個別コンポーネント ルートについても、最大のコストのみが、ID ごとの集約に対して適用されます。複数のコンポーネント ルートに同一の ID が含まれる場合は、設定されている最大のコストがルートに適用されます。たとえば、次の 2 つのコンポーネント ルートは、インバウンド ルート ポリシーを使用してコスト コミュニティ属性が設定されています。

• 10.0.0.1

  • POI=IGP

  • コスト コミュニティ ID=1

  • コスト番号=100

• 192.168.0.1

  • POI=IGP

  • コスト コミュニティ ID=1

  • コスト番号=200

  これらのコンポーネント ルートを集約するか、マルチパスとして設定した場合は、コスト値 200 が最大のコストであるため、この値がアドバタイズされます。

  1 つ以上のコンポーネント ルートがコスト コミュニティ属性を伝送しない場合、またはこれらのコンポーネント ルートに異なる ID が設定されている場合は、デフォルト値（2147483647）が、集約ルートまたはマルチパス ルートに対してアドバタイズされます。たとえば、次の 3 つのコンポーネント ルートは、インバウンド ルート ポリシーを使用してコスト コミュニティ属性が設定されています。ただし、これらのコンポーネント ルートには 2 つの異なる ID が設定されています。

• 10.0.0.1

  • POI=IGP

  • コスト コミュニティ ID=1

  • コスト番号=100

• 172.16.0.1

  • POI=IGP

  • コスト コミュニティ ID=2

  • コスト番号=100

• 192.168.0.1

  • POI=IGP

  • コスト コミュニティ ID=1

  • コスト番号=200

  アドバタイズされる単一のパスには、次のような集約コスト コミュニティなどがあります。

  {POI=IGP, ID=1, Cost=2147483647} {POI-IGP, ID=2, Cost=2147483647}

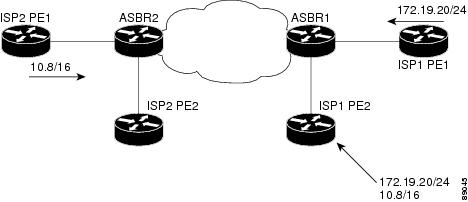

次の図は、エッジに 2 つの自律システム境界ルータ（ASBR）がある IGP ネットワークを示します。各 ASBR は、ネットワーク 10.8/16 に対して等コスト パスを持ちます。

BGP では、両パスは等しいと見なされます。マルチパス ロード シェアリングが設定されている場合は、ルーティングテーブルへの両方のパスが組み込まれ、トラフィックの負荷を分散するために使用されます。マルチパス ロードバランシングが設定されていない場合、BGP により最初に最適パスであると学習されたパスが選択され、ルーティングテーブルに組み込まれます。この動作は、一部の条件下では望ましくない場合があります。たとえば、パスは最初に ISP1 PE2 から学習されますが、ISP1 PE2 と ASBR1 間のリンクは低速リンクです。

コスト コミュニティ属性のコンフィギュレーションを使用して ASBR2 が学習したパスにより低いコスト コミュニティ値を適用することで、BGP 最適パス選択プロセスに影響を与えることができます。たとえば、次のコンフィギュレーションは ASBR2 に適用されています。

Router(config)# route-policy ISP2_PE1
Router(config-rpl)# set extcommunity cost (1:1)

上記のルート ポリシーでは、コスト コミュニティ番号値の 1 がルート 10.8.0.0 に適用されます。デフォルトでは、ASBR1 で学習したパスにはコスト コミュニティ番号 2147483647 が割り当てられます。ASBR2 から学習したパスのコスト コミュニティ番号の方が小さいため、このパスが優先されます。

最適パス計算の後で、ソーシングされていないパスが最適パスになった場合、BGP では、このルートをルーティング情報ベース（RIB）に追加し、他の IGP 拡張コミュニティと一緒にコスト コミュニティを渡します。

パスを含むルートがプロトコルによって RIB に追加される場合、RIB では、現在の最適パスを調べてルートを確認し、追加されたパスを調べてコスト拡張コミュニティを確認します。コスト拡張コミュニティが見つかった場合、RIB では、コスト コミュニティの設定を比較します。比較して順位が付く場合は、適切な最適パスが選択されます。比較して順位が付かない場合、RIB では、最適パス アルゴリズムの残りの手順に進みます。現在の最適パスと追加されたパスのいずれにもコスト コミュニティがない場合、RIB では、最適パス アルゴリズムの残りの手順を続行します。

2 つのパスを比較して、優れたパスを判別するには、次の手順を実行します。

1. いずれかのパスが無効な場合（可能な最大 MED 値を持つパス、到達不能なネクスト ホップを持つパスなど）、もう一方のパスが選択されます（そのパスが有効な場合）。

2. パスの準最適パス コスト コミュニティが等しくない場合は、準最適パス コスト コミュニティの低いパスが最適パスとして選択されます。

3. パスの重みが等しくない場合は、重みが最大のパスが選択されます。

   （注）	重みは完全にルータにローカルであり、weight コマンドまたはルーティング ポリシーを使用して設定できます。

4. パスのローカル プリファレンスが等しくない場合は、ローカル プリファレンスが高い方のパスが選択されます。

   （注）	パスとともにローカル プリファレンス属性を受信したか、ルーティング ポリシーによって設定された場合は、その値が、この比較で使用されます。それ以外の場合は、デフォルト ローカル プリファレンス値の 100 が使用されます。デフォルト値は、bgp default local-preference コマンドを使用して変更できます。

5. パスの 1 つが再配布されたパス、つまり redistribute コマンドまたは network コマンドによるパスの場合は、そのパスが選択されます。それ以外の場合、パスの 1 つがローカルで作成された集約パスのとき、つまり aggregate-address コマンドによるパスのときは、そのパスが選択されます。

   （注）	ステップ 1 ～ ステップ 4 では、RFC 1268 の「Path Selection with BGP」を実装します。

6. パス間で AS パスの長さが異なる場合は、AS パスの短い方のパスが選択されます。このステップは、bgp bestpath as-path ignore コマンドが設定されている場合は省略されます。

   （注）	AS パスの長さを計算する場合は、コンフェデレーション セグメントは無視され、AS セットは 1 としてカウントされます。

   （注）	eiBGP は、内部および外部の BGP マルチパス ピアを指定します。eiBGP では、内部および外部のパスを同時に使用できます。

7. パス間で起点が異なる場合は、起点の値が低い方のパスが選択されます。内部ゲートウェイ プロトコル（IGP）は EGP よりも低く、EGP は INCOMPLETE より低いと見なされます。

8. 該当する場合は、パスの MED が比較されます。等しくない場合は、MED の低いパスが選択されます。

   このステップが実行されるかどうかに影響するコンフィギュレーション オプションは多数あります。一般に、MED はパスが両方のパスが同じ AS にあるネイバーから受信された場合に比較され、それ以外の場合は MED 比較はスキップされます。ただし、この動作は特定のコンフィギュレーション オプションによって変更され、考慮すべきいくつかの場合があります。

   bgp bestpath med always コマンドが設定されている場合、MED 比較は、パス内のネイバー AS にかかわらず、常に実行されます。それ以外の場合、MED 比較は、次のように、比較する 2 つのパスの AS パスによって異なります。

   • パスに AS パスがない場合、または AS パスが AS_SET で始まる場合、パスは内部と見なされ、MED は他の内部パスと比較されます。

   • AS パスが AS_SEQUENCE で開始されている場合、ネイバー AS は、シーケンスの最初の AS 番号であり、MED は、同じネイバー AS を持つ他のパスと比較されます。

   • AS パスがコンフェデレーション セグメントのみを含むか、コンフェデレーション セグメントで開始されて AS_SET が続く場合、MED は、他のいずれのパスとも比較されません。ただし、bgp bestpath med confed コマンドが設定されている場合を除きます。その場合、パスは内部であると見なされ、MED は他の内部パスと比較されます。

   • AS パスがコンフェデレーション セグメントとそれに続く AS_SEQUENCE で開始している場合、ネイバー AS は AS_SEQUENCE の最初の AS 番号であり、MED は同じネイバー AS を持つ他のパスと比較されます。

   （注）	パスとともに MED 属性を受信しなかった場合、MED は 0 であると見なされます。ただし、bgp bestpath med missing-as-worst コマンドが設定されている場合を除きます。この場合、MED 属性が受信されていない場合、MED は最高値と見なされます。

9. パスの 1 つを外部ピアから受信し、もう 1 つを内部（またはコンフェデレーション）ピアから受信した場合は、外部ピアからのパスが選択されます。

10. パスのネクスト ホップへの IGP メトリックが異なる場合、IGP メトリックが小さい方のパスが選択されます。

11. パスの IP コスト コミュニティが等しくない場合は、IP コスト コミュニティの低いパスが最適パスとして選択されます。

12. ステップ 1 ～ステップ 10 ですべてのパス パラメータが一致している場合は、ルータ ID が比較されます。送信元属性付きでパスを受信した場合は、この属性が比較対象のルータ ID として使用されます。それ以外の場合は、パスの受信元ネイバーのルータ ID が使用されます。パス間でルータ ID が異なる場合は、ルータ ID の小さい方のパスが選択されます。

    （注）	送信元をルータ ID として使用する場合は、2 つのパスが同じルータ ID を持つことがあります。同じピア ルータと 2 つの BGP セッションを持つこともでき、したがって、同じルータ ID を持つ 2 つのパスを受信することがあります。

13. パス間でクラスタ長が異なる場合は、クラスタ長の小さい方のパスが選択されます。クラスタ リスト属性なしでパスを受信した場合、クラスタの長さは 0 であると見なされます。

14. 最後に、IP アドレスの小さいネイバーから受信したパスが選択されます。ローカル生成されたパス（たとえば、再配布されたパス）は、ネイバー IP アドレスが 0 であると見なされます。

BGP 最適パス アルゴリズム実装のパート 2 では、パスの比較順序を決定します。比較順序は次のように決定されます。

1. 各グループ内のすべてのパス間で MED を比較できるように、パスがグループ分けされます。2 つのパス間で MED を比較できるかどうかは、「パスの比較」の項と同じルールを使用して決定されます。通常、この比較の結果は、ネイバー AS ごとに 1 グループになります。bgp bestpath med always コマンドが設定されている場合は、パスを含む 1 グループだけがあります。

2. 各グループ内の最適パスが決定されます。最適パスは、グループ内のすべてのパスを反復処理し、その時点までの最適なパスを追跡することによって決定されます。各パスが、この時点までの最適なパスと比較され、より適していれば新しいこの時点までの最適なパスになって、グループ内の次のパスと比較されます。

3. ステップ 2 の各グループから選択した最適パスで構成される、パスのセットを形成します。このパス セットに対してステップ 2 と同様の比較を繰り返すことによって、全体としての最適パスを選択します。

実装のパート 3 では、最適パスの変更を抑制するかどうか、つまり、新しい最適パスを使用するのか、既存の最適パスの使用を続行するのかを決定します。最適パス選択アルゴリズムが任意性を持つ部分まで、新規の最適パスと一致している場合は（ルータ ID が同一であることが前提）、引き続き既存の最適パスを使用できます。既存の最適パスの使用を続行すると、ネットワークでのチャーンを回避できます。

（注）	この抑制動作は、IETF ネットワーキング ワーキング グループの draft-ietf-idr-bgp4-24.txt 資料に準拠していませんが、IETF ネットワーキング ワーキング グループの draft-ietf-idr-avoid-transition-00.txt 資料に指定されています。

この抑制動作は、bgp bestpath compare-routerid コマンドを設定してオフにできます。このコマンドを設定すると、新しい最適パスが常に既存の最適パスよりも優先されます。

それ以外の場合は、次の手順を使用して、最適パスの変更を抑制するかどうかが決定されます。

1. 既存の最適パスが有効でなくなった場合は、変更を抑制できません。

2. 既存または新規の最適パスを内部（またはコンフェデレーション）ピアから受信したか、ローカルで生成した（再配布によるなど）場合は、変更を抑制できません。つまり、抑制は、両方のパスを外部ピアから受信した場合のみ可能です。

3. パスを同じピアから受信した場合（通常はパスのルータ ID が同一）は、変更を抑制できません。ルータ ID は、「パスのペアの比較」の項のルールを使用して計算されます。

4. パスの重み、ローカル プリファレンス、起点、またはネクスト ホップへの IGP メトリックが異なる場合は、変更を抑制できません。このすべての値は、「パスのペアの比較」の項のルールを使用して計算されます。

5. パスの AS パス長が異なり、bgp bestpath as-path ignore コマンドが設定されていない場合は、変更を抑制できません。この場合もやはり、AS パスの長さは、「パスのペアの比較」の項のルールを使用して計算されます。

6. パスの MED を比較でき、MED が異なる場合は、変更を抑制できません。MED を比較できるかどうかは、「パスのペアの比較」の項で説明されている MED 値の計算とまったく同じルールによって判定されます。

7. ステップ 1 ～ステップ 6 のすべてのパス パラメータに該当しない場合は、変更を抑制できます。

ルート ダンプニング機能は、次のようにしてフラッピングの問題を最小限に抑えます。ここでも、ネットワーク A へのルートがフラッピングしたと仮定します。（ルート ダンプニングがイネーブルになっている）自律システム 2 内のルータは、ネットワーク A にペナルティ 1000 を割り当てて、履歴状態に移行させます。自律システム 2 内のルータは、引き続きネイバーにルートのステータスをアドバタイズします。ペナルティは累積されます。ルート フラップが非常に頻繁に発生し、ペナルティが設定可能な抑制制限を超える場合は、フラップの発生回数に関係なく、ルータはネットワーク A へのルートのアドバタイズを停止します。このようにして、ルート ダンプニングが発生します。

ネットワーク A に課されたペナルティは再使用制限に達するまで減衰し、達すると同時にそのルートは再びアドバタイズされます。再使用制限の半分の時点で、ネットワーク A へのルートのダンプニング情報が削除されます。

（注）	ルート ダンプニングがイネーブルの場合は、リセットによってルートが取り消されるときでも、BGP ピアのリセットにペナルティは適用されません。

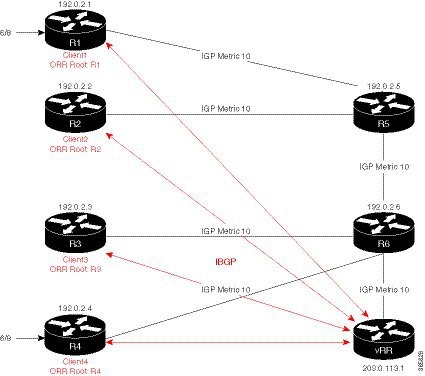

次のような、BGP ルート リフレクタのトポロジを検討します。

• ルータ R1、R2、R3、R4、R5、R6 がルート リフレクタ クライアントである。

• ルータ R1 および R4 が vRR に 6/8 プレフィックスをアドバタイズする。

vRR は、R1 および R4 からプレフィックス 6/8 を受信します。ネットワークに BGP ORR が設定されていない場合、vRR は RR クライアント R2、R3、R5、R6 の最も近い出力点として R4 を選択し、R4 から学習した 6/8 プレフィックスをこれらの RR クライアント（R2、R3、R5、R6）にリフレクトします。トポロジから、R2 のベスト パスが R4 ではなく R1 であるのは明らかです。これは、vRR が RR の観点からベスト パスを計算するためです。

BGP ORR がネットワークに設定されると、vRR は R2 の観点（ORR ルート：R2）からネットワークの最短出力点を計算し、R2 に最も近い出力点は R1 であると判別します。その結果、vRR は R1 から学習した 6/8 プレフィックスを R2 にリフレクトします。

BGP ORR の設定には、次のことが含まれます。

• 最短出力点を決定する必要のあるクライアントの RR 上の ORR を有効にする

• ORR 設定をネイバーに適用する

router bgp 6500
 address-family ipv4 unicast
   optimal-route-reflection g1 192.0.2.2
commit

router bgp 6500
 neighbor 192.0.2.2
  address-family ipv4 unicast
   optimal-route-reflection g1
commit

router isis 100

is-type level-2-only

net 49.0001.0000.0000.0001.00

distribute link-state

  metric-style wide

  mpls traffic-eng level-2-only

  mpls traffic-eng router-id Loopback0

!

mpls traffic-eng

確認

R2 が最適な出力を受信したかどうかを確認するには、EXEC モードで show bgp <prefix> コマンドを（R2 から）実行します。上記の例では、R1 および R4 は 6/8 プレフィックスをアドバタイズします。次のように show bgp 6.0.0.0/8 コマンドを実行します。

R2# show bgp 6.0.0.0/8
Tue Apr  5 20:21:58.509 UTC
BGP routing table entry for 6.0.0.0/8
Versions:
  Process           bRIB/RIB  SendTblVer
  Speaker                  8           8
Last Modified: Apr  5 20:00:44.022 for 00:21:14
Paths: (1 available, best #1)
  Not advertised to any peer
  Path #1: Received by speaker 0
  Not advertised to any peer
  Local
    192.0.2.1 (metric 20) from 203.0.113.1 (192.0.2.1)
      Origin incomplete, metric 0, localpref 100, valid, internal, best, group-best
      Received Path ID 0, Local Path ID 1, version 8
      Originator: 192.0.2.1, Cluster list: 203.0.113.1

上記の例では、出力の状態として、R2 のベスト パスが、IP アドレスが 192.0.2.1 でパスのメトリックが 20 である R1 経由であることが表示されています。

ORR によって計算された R2 のベスト パスを判別するには、show bgp コマンドを vRR から実行します。R2 には他のピアとは異なるベスト パスがある（または異なるポリシーが設定されている）ため、R2 は独自のアップデートグループを持ちます。

VRR#show bgp 6.0.0.0/8
Thu Apr 28 13:36:42.744 UTC
BGP routing table entry for 6.0.0.0/8
Versions:
Process bRIB/RIB SendTblVer
Speaker 13 13
Last Modified: Apr 28 13:36:26.909 for 00:00:15
Paths: (2 available, best #2)
Advertised to update-groups (with more than one peer):
0.2
Path #1: Received by speaker 0
ORR bestpath for update-groups (with more than one peer):
0.1
Local, (Received from a RR-client)
192.0.2.1 (metric 30) from 192.0.2.1 (192.0.2.1)
Origin incomplete, metric 0, localpref 100, valid, internal, add-path
Received Path ID 0, Local Path ID 2, version 13
Path #2: Received by speaker 0
Advertised to update-groups (with more than one peer):
0.2
ORR addpath for update-groups (with more than one peer):
0.1
Local, (Received from a RR-client)
192.0.2.4 (metric 20) from 192.0.2.4 (192.0.2.4)
Origin incomplete, metric 0, localpref 100, valid, internal, best, group-best
Received Path ID 0, Local Path ID 1, version 13

（注）	パス #1 は、アップデートグループ 0.1 にアドバタイズされます。R2 はアップデートグループ 0.1 に含まれます。

show bgp コマンドをアップデートグループ 0.1 に対して実行し、R2 がアップデートグループ 0.1 に含まれているかどうか確認します。

VRR#show bgp update-group 0.1
Thu Apr 28 13:38:18.517 UTC

Update group for IPv4 Unicast, index 0.1:
Attributes:
Neighbor sessions are IPv4
Internal
Common admin
First neighbor AS: 65000
Send communities
Send GSHUT community if originated
Send extended communities
Route Reflector Client
ORR root (configured): g1; Index: 0
4-byte AS capable
Non-labeled address-family capable
Send AIGP
Send multicast attributes
Minimum advertisement interval: 0 secs
Update group desynchronized: 0
Sub-groups merged: 0
Number of refresh subgroups: 0
Messages formatted: 5, replicated: 5
All neighbors are assigned to sub-group(s)
Neighbors in sub-group: 0.2, Filter-Groups num:1
Neighbors in filter-group: 0.2(RT num: 0)
192.0.2.2

次の確認点として、g1 ポリシーを設定した結果 vRR に作成されたテーブルのコンテンツを確認します。R2 の観点からは、R1 に到達するためのコストは 20 で、R4 に到達するためのコストは 30 です。したがって、R2 に最も近い最適な出力は R1 経由になります。

VRR#show orrspf database g1
Thu Apr 28 13:39:20.333 UTC

ORR policy: g1, IPv4, RIB tableid: 0xe0000011
Configured root: primary: 192.0.2.2, secondary: NULL, tertiary: NULL
Actual Root: 192.0.2.2, Root node: 2000.0100.1002.0000

Prefix Cost
203.0.113.1 30
192.0.2.1 20
192.0.2.2 0
192.0.2.3 30
192.0.2.4 30
192.0.2.5 10
192.0.2.6 20

Number of mapping entries: 8

ネイバー単位の TCP MSS 機能を使用すると、ネイバーごとに一意の TCP MSS プロファイルを作成できます。ネイバー単位の TCP MSS は、ネイバーグループとセッショングループの 2 つのモードでサポートされています。以前は、TCP MSS 設定は、BGP 設定のグローバルレベルでのみ使用できるようになっていました。

ネイバー単位の TCP MSS 機能では、以下を行えます。

• ネイバー単位の TCP MSS 設定を有効にする。

• inheritance-disable コマンドを使用して、ネイバーグループまたはセッショングループの特定のネイバーの TCP MSS を無効にする。

• TCP MSS 値の設定を解除する。設定解除時に、プロトコル制御ブロック（PCB）の TCP MSS 値がデフォルト値に設定されます。

  （注）	デフォルトの TCP MSS 値は 536（オクテット単位）または 1460（バイト単位）です。MSS のデフォルトの 1460 は、TCP がパケットを IP レイヤに渡す前に、送信キュー内のデータを 1460 バイトのチャンクにセグメント化することを意味します。

ネイバー単位の TCP MSS を設定するには、ネイバー単位、ネイバーグループまたはセッショングループの設定で tcp mss コマンドを使用します。

詳細な設定手順については、「ネイバー単位の TCP MSS の設定」の項を参照してください。

ネイバー単位の TCP MSS を無効にする詳細な手順については、「ネイバー単位の TCP MSS の無効化」の項を参照してください。

この項では、プロバイダーエッジ ネットワークに BGP PIC を設定する手順について説明します。

トポロジ

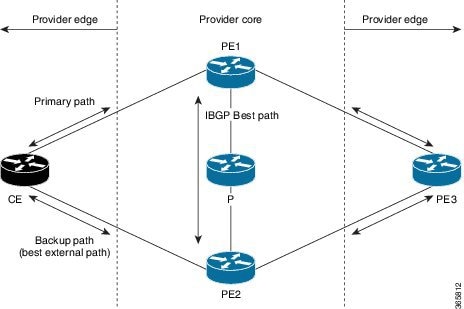

次の図に示すトポロジについて考えてみましょう。

カスタマーエッジルータ CE からプロバイダーエッジルータ PE3 へのトラフィックの場合、BGP local-pref 属性を使用して CE-PE1-PE3 をプライマリパス、CE-PE2-PE3 をバックアップパスとして選択します。PE1-P-PE2 は、プロバイダー コア ネットワーク内部のベストパスです。

Router(config)# router bgp 10
Router(config-bgp)# vrf foo
Router(config-bgp-vrf)# address-family ipv4 unicast
Router(config-bgp-vrf-af)# additional-path install
Router(config-bgp-vrf-af)# label-retention 10

Router(config)# router bgp 10
Router(config-bgp)# vrf foo
Router(config-bgp-vrf)# address-family ipv4 unicast
Router(config-bgp-vrf-af)# advertise-best-external label-alloc-mode
Router(config-bgp-vrf-af)# additional-path install

Router(config)# router bgp 10
Router(config-bgp)# vrf foo
Router(config-bgp-vrf)# address-family ipv4 unicast
Router(config-bgp-vrf-af)# additional-path install

この項では、自律システム間に BGP PIC を設定する手順について説明します。。

（注）	BGP PIC は、オプション A とオプション B のシナリオでのみサポートされています。次の項では、オプション B の設定例について説明します。

トポロジ

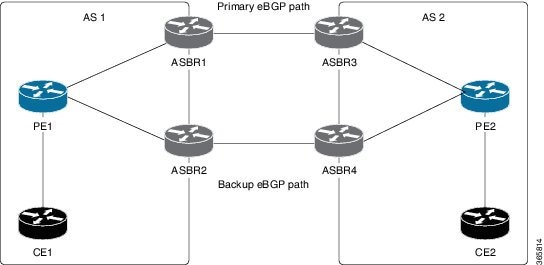

たとえば、次の図に示すトポロジを考えてみましょう。

ルータ PE1 からルータ PE2 へのトラフィックの場合、ASBR1 がプライマリルータで、ASBR2 がバックアップルータです。ASBR1-ASBR3 eBGP パスはプライマリパスです。ASBR2-ASBR4 eBGP パスはバックアップパスです。ルータ PE2 からルータ PE1 へのトラフィックの場合、ASBR3 がプライマリルータで、ASBR4 がバックアップルータです。ASBR3-ASBR1 eBGP パスはプライマリパスで、ASBR4-ASBR2 eBGP パスはバックアップパスです。

Router(config)# router bgp 10
Router(config-bgp)# address-family vpnv4 unicast
Router(config-bgp-af)# additional-path install
Router(config-bgp-af)# label-retention 10

Router(config)# router bgp 10
Router(config-bgp)# address-family vpnv4 unicast
Router(config-bgp-af)# advertise-best-external label-alloc-mode
Router(config-bgp-af)# additional-path install

1. IOS XR コンフィギュレーション モードを開始します。

   Router# configure

2. BGP 自律システム番号（AS 番号）を指定します。

   Router(config)# router bgp 1

3. アドレスファミリ（Pv4、IPv6、VPNv4、または VPNv6）オプションから IP アドレスを指定します。

   Router(config-bgp)# address-family {ipv4| ipv6| vpnv4| vpn6} unicast

   次の例を参考にしてください。

   Router(config-bgp)# address-family ipv4 unicast

4. BGP プロセスの遅延をスケジュールして、RIB が同期されるまでルートがピアにアドバタイズされないようにします。

   Router(config-bgp-af)# update wait-install delay startup (time in seconds)

   次の例を参考にしてください。

   Router(config-bgp-af)# update wait-install delay startup 10

5. 変更を確定します。

   Router(config-bgp-af)#commit

（注）	遅延時間の範囲は 1 ～ 600 秒です。

実行コンフィギュレーション

configure
router bgp 1
 address-family ipv4 unicast
  update wait-install delay startup 10
!

検証の例

次のコマンドは、BGP プロセス更新の遅延を表示します。

Router# show running-config router bgp 1
router bgp 1
address-family ipv4 unicast
update wait-install delay startup 10

次の作業

Router# show bgp process
Wed Aug 24 00:40:48.649 PDT

BGP Process Information:
BGP is operating in STANDALONE mode
Autonomous System number format: ASPLAIN
Autonomous System: 100
Router ID: 192.168.0.2 (manually configured)
Default Cluster ID: 192.168.0.2
Active Cluster IDs:  192.168.0.2
------------------------------
------------------------------
Update wait-install enabled:
  ack request 2, ack rcvd 2, slow ack 0
  startup delay 10 secs

--More—

フロー仕様は、IP トラフィックに適用可能な複数の一致基準から成る n タプルです。特定の IP パケットは、指定されたすべての基準に一致する場合に、定義されたフローと一致します。

どのフロー固有ルートも、実質的にはルールであり、一致部分（NLRI フィールドで符号化）とアクション部分（BGP 拡張コミュニティとして符号化）から構成されています。BGP フロースペックルールは、一致パラメータとアクションパラメータを表す同等の C3PL ポリシーに内部的に変換されます。一致とアクションのサポートは、基盤となるプラットフォーム ハードウェアの機能によって異なる場合があります。「サポートされている一致基準とアクション」および「トラフィック フィルタリング アクション」の項で、サポートされている一致（タプル定義）とアクションパラメータに関する情報を提供しています。

（注）	Cisco 8800 シリーズ ルータでは、最大 6,000 個のフロースペックルールがサポートされています。 Cisco 8200 および 8100 シリーズ ルータでは、最大 3,000 個のフロースペックルールがサポートされています。

制約事項

ネクストホップ VRF のリダイレクトが使用されている場合、BGP フロースペックの統計はサポートされません。

ポリサーレート制限が使用されている場合は、BGP フロースペックの統計がサポートされます。

ポリサーが関連付けられている場合にのみ、リダイレクトアクションで BGP フロースペックの統計がサポートされます。リダイレクトアクション単独では、BGP フロースペックの統計はサポートされません。

L3VPN VRF はサポートされていません。ただし、プレーン VRF はサポートされています。

概要

フロースペック NLRI タイプには、宛先プレフィックス、送信元プレフィックス、プロトコル、ポートなどの複数のコンポーネントが含まれている場合があります。この NLRI は、BGP によって不透明ビット文字列プレフィックスとして処理されます。各ビット文字列は、一連の属性を関連付けることができるデータベースエントリのキーを識別します。この NLRI 情報は、MP_REACH_NLRI 属性と MP_UNREACH_NLRI 属性を使用してエンコードされます。対応するアプリケーションがネクストホップ情報を必要としない場合は常に、MP_REACH_NLRI 属性で 0 オクテット長のネクストホップとしてエンコードされ、無視されます。MP_REACH_NLRI と MP_UNREACH_NLRI の NLRI フィールドは、その後に可変長 NLRI 値が続く 1 オクテットまたは 2 オクテットの NLRI 長フィールドとしてエンコードされます。NLRI の長さはオクテットで表されます。

フロー スペック NLRI タイプは、オプションである複数のサブコンポーネントで構成されます。特定のパケットがフロースペックと一致すると見なされるのは、そのスペック内に存在するすべてのコンポーネントの共通点（and）に合致する場合です。定義できるサポート対象コンポーネントのタイプまたはタプルを次に示します。

特定のフロースペックルールでは、2 タプルアクションの組み合わせを制限なしで指定できます。ただし、一致基準とアクション間でのアドレスファミリの混在は許可されていません。たとえば、IPv4 のマッチングを IPv6 のアクションと組み合わせることはできず、その逆も同様です。

トラフィック フィルタリング フロー仕様のデフォルトアクションでは、その特定のルールに一致する IP トラフィックを受け入れます。次の拡張コミュニティ値を使用して、特定のアクションを指定できます。

（注）	BGP フロースペックアクションのレート制限とリダイレクトは、同時にはサポートされません。 BGP フロースペックアクションのリダイレクトは、ネクストホップ IPv4 および IPv6 でのみサポートされ、ネクストホップ VRF IPv4 および IPv6 ではサポートされません。

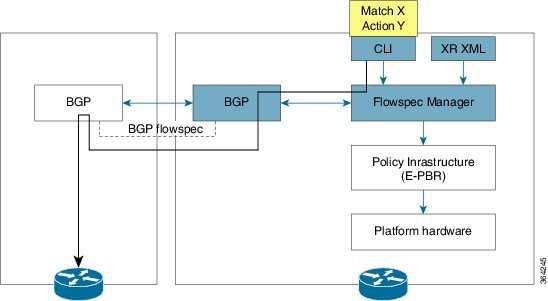

BGP フロースペックモデルは、クライアントとサーバーコントローラで構成されます。コントローラは、フロースペック NRLI エントリの送信または挿入を実行します。クライアント（BGP スピーカーとして機能）はその NRLI を受信し、コントローラからの指示に従って動作するようにハードウェア転送をプログラムします。このモデルの図を下に示します。

BGP フロースペッククライアント

ここでは、左側のコントローラがフロースペック NRLI を挿入し、右側のクライアントが情報を受信し、フロースペックマネージャに送信し、ePBR（拡張ポリシーベースルーティング）インフラストラクチャを設定します。これにより、使用中の基盤プラットフォームからハードウェアがプログラムされます。

BGP フロースペックコントローラ

コントローラは、CLI を使用して NRLI インジェクション用のエントリを提供するように設定されます。

以下の項では、BGP フロースペック機能の設定方法について説明します。

IP アドレス 10.2.3.4 のコントローラまたはサーバーが、IP アドレス 10.2.3.3 のクライアントにフロースペック NLRI を送信します。NLRI は一致基準で構成され、クライアントはこの基準に基づいて処理します。トラフィックは、設定された基準に基づいてドロップされるか受け入れられます。

次の項では、クライアントで BGP フロースペックを設定する方法について説明します。

/*Configure BGP Flowspec */
Router(config)# flowspec
Router(config-flowspec)# address-family ipv4
Router(config-flowspec-af)# local-install interface-all
Router(config-flowspec-af)# exit
Router(config-flowspec)# address-family ipv6
Router(config-flowspec-af)# local-install interface-all
Router(config-flowspec-af)# exit

/* Configure the policy to accept all presented routes without modifying the routes */
Router(config)# route-policy pass-all
Router(config)# pass
Router(config)# end-policy

/* Configure the policy to reject all presented routes without modifying the routes */
Router(config)# route-policy drop-all
Router(config)# drop
Router(config)# end-policy

/* Configure BGP towards flowspec server */
Router(config)# router bgp 1
Router(config-bgp)# nsr
Router(config-bgp)# bgp router-id 10.2.3.3
Router(config-bgp)# address-family ipv4 flowspec
Router(config-bgp-af)# exit
Router(config-bgp)# address-family ipv6 flowspec
Router(config-bgp-af)# exit
Router(config-bgp)# neighbor 10.2.3.4
Router(config-bgp-nbr)# remote-as 1
Router(config-bgp-nbr)# address-family ipv4 flowspec
Router(config-bgp-nbr-af)# route-policy pass-all in
Router(config-bgp-nbr-af)# route-policy drop-all out
Router(config-bgp-af)# exit
Router(config-bgp-nbr)# address-family ipv6 flowspec
Router(config-bgp-nbr-af)# route-policy pass-all in
Router(config-bgp-nbr-af)# route-policy drop-all out
Router(config-bgp-nbr-af)# exit
Router(config-bgp-nbr)# update-source Loopback0

/* Disable BGP Flowspec */
Router(config)# interface bundle-ether 3.1
Router(config-subif)# ipv4 flowspec disable
Router(config-subif)# ipv6 flowspec disable

The following section describes how you can configure BGP Flowspec on the server:
/* Configure the policy to accept all presented routes without modifying the routes */
Router(config)# route-policy pass-all
Router(config)# pass
Router(config)# end-policy

/* Configure the policy to reject all presented routes without modifying the routes */
Router(config)# route-policy drop-all
Router(config)# drop
Router(config)# end-policy

/* Configure BGP towards flowspec client */
Router(config)# router bgp 1
Router(config-bgp)# nsr
Router(config-bgp)# bgp router-id 10.2.3.4
Router(config-bgp)# address-family ipv4 flowspec
Router(config-bgp-af)# exit
Router(config-bgp)# address-family ipv6 flowspec
Router(config-bgp-af)# exit
Router(config-bgp)# neighbor 10.2.3.3
Router(config-bgp-nbr)# remote-as 1
Router(config-bgp-nbr)# address-family ipv4 flowspec
Router(config-bgp-nbr-af)# route-policy pass-all in
Router(config-bgp-nbr-af)# route-policy pass-all out
Router(config-bgp-nbr-af)# exit
Router(config-bgp-nbr)# update-source Loopback0

/* Configure IPv4 flowspec to be advertised to client. Define traffic classes. */
Router(config)# class-map type traffic match-all ipv4_fragment
Router(config-cmap)# match destination-address ipv4 10.2.1.1 255.255.255.255
Router(config-cmap)# match source-address ipv4 172.16.0.1 255.255.255.255

Router(config-cmap)# end-class-map
Router(config)# class-map type traffic match-all ipv4_icmp
Router(config-cmap)# match destination-address ipv4 10.2.1.1 255.255.255.255
Router(config-cmap)# match source-address ipv4 172.16.0.1 255.255.255.255
Router(config-cmap)# end-class-map

/* Define a policy map and associate it with traffic classes.
Router(config)# policy-map type pbr scale_ipv4
Router(config-pmap)# class type traffic ipv4_fragment
Router(config-pmap-c)# drop
Router(config-pmap-c)# exit
Router(config-pmap)# class type traffic ipv4_icmp
Router(config-pmap-c)# exit
Router(config-pmap)# class type traffic class-default
Router(config-pmap-c)# end-policy-map
Router(config)# flowspec
Router(config)# address-family ipv4
Router(config-af)# service-policy type pbr scale_ipv4

/* Configure IPv6 flowspec to be advertised to client. Define traffic classes. */
Router(config)# class-map type traffic match-all ipv6_tcp
Router(config-cmap)# match destination-address ipv6 70:1:1::5a/128
Router(config-cmap)# match source-address ipv4 ipv6 80:1:1::5a/128
Router(config-cmap)# match destination-port 22
Router(config-cmap)# match source-port 4000
Router(config-cmap)# end-class-map
Router(config)# class-map type traffic match-all ipv6_icmp
Router(config-cmap)# match destination-address ipv6 70:2:1::1/128
Router(config-cmap)# match source-address ipv4 ipv6 80:2:1::1/128
Router(config-cmap)# end-class-map

/* Define a policy map and associate it with traffic classes.
Router(config)# policy-map type pbr scale_ipv6
Router(config-pmap)# class type traffic ipv6_tcp
Router(config-pmap-c)# exit
Router(config-pmap)# class type traffic ipv6_icmp
Router(config-pmap-c)# exit
Router(config-pmap)# class type traffic class-default
Router(config-pmap-c)# end-policy-map
Router(config)# flowspec
Router(config)# address-family ipv6
Router(config-af)# service-policy type pbr scale_ipv6

/* Class map configuration with DSCP */
Router(config-map)# class-map type traffic match-all class_dscp_5
Router(config-cmap)# match destination-address ipv4 192.0.2.254 255.255.255.0
Router(config-cmap)# match dscp 10-12

/* Policy map configuration with IPv4 Redirect and Rate Limiter */
Router(config-pmap)#class type traffic class_dscp_5
Router(config-pmap-c)#redirect ipv4 nexthop 10.26.245.2
Router(config-pmap-c)#police rate 5 mbps
Router(config-pmap-c)# root

実行コンフィギュレーション

/* Client-side configuration */

flowspec
address-family ipv4
local-install interface-all
!
address-family ipv6
local-install interface-all
!
!
route-policy pass-all
pass
end-policy
!
route-policy drop-all
drop
end-policy
!
router bgp 1
nsr
bgp router-id 10.2.3.3
address-family ipv4 flowspec
!
address-family ipv6 flowspec
!
neighbor 10.2.3.4
remote-as 1
address-family ipv4 flowspec
route-policy pass-all in
route-policy drop-all out
!
address-family ipv6 flowspec
route-policy pass-all in
route-policy drop-all out
!
update-source Loopback0
!
!
vrf vrf1
address-family ipv4 unicast
import route-target
4787:13
!
export route-target
4787:13
!
!
address-family ipv6 unicast
import route-target
4787:13
!
export route-target
4787:13
!
!
!
router static
vrf vrf1
address-family ipv4 unicast
10.0.0.0/8 200.255.55.2
!
!
!
/* Disable the flowspec. This is optional configuration */
interface Bundle-Ether3.1
ipv4 flowspec disable
ipv6 flowspec disable
!
/* Server-side Configuration */
route-policy pass-all
pass
end-policy
!
route-policy drop-all
drop
end-policy
!
router bgp 1
nsr
bgp router-id 10.2.3.4
address-family ipv4 flowspec
!
address-family ipv6 flowspec
!
neighbor 10.2.3.3
remote-as 1
address-family ipv4 flowspec
route-policy drop-all in
route-policy pass-all out
exit
update-source Loopback0
!
!
class-map type traffic match-all ipv4_fragment
match destination-address ipv4 10.2.1.1 255.255.255.255
end-class-map
!
class-map type traffic match-all ipv4_icmp
match destination-address ipv4 10.2.1.1 255.255.255.255
match source-address ipv4 172.16.0.1 255.255.255.255
end-class-map
!
policy-map type pbr scale_ipv4
class type traffic ipv4_fragment
drop
!
class type traffic ipv4_icmp
!
!
class type traffic class-default
!
end-policy-map
!
flowspec
address-family ipv4
service-policy type pbr scale_ipv4
!
!
class-map type traffic match-all ipv6_tcp
match destination-address ipv6 70:1:1::5a/128
match source-address ipv6 80:1:1::5a/128
match protocol tcp
match destination-port 22
match source-port 4000
end-class-map
!
class-map type traffic match-all ipv6_icmp
match destination-address ipv6 70:2:1::1/128
match source-address ipv6 80:2:1::1/128
end-class-map
!
policy-map type pbr scale_ipv6
class type traffic ipv6_tcp
!
!
class type traffic ipv6_icmp
!
!
class type traffic class-default
!
!
flowspec
address-family ipv6
service-policy type pbr scale_ipv6
!
!

確認

次の show の出力は、クライアント側からのフロースペックのステータスを示しています。

Router# show bgp ipv4 flowspec
GP router identifier 202.158.0.1, local AS number 4787
BGP generic scan interval 60 secs
Non-stop routing is enabled
BGP table state: Active
Table ID: 0x0 RD version: 7506
BGP main routing table version 7506
BGP NSR Initial initsync version 130 (Reached)
BGP NSR/ISSU Sync-Group versions 7506/0
BGP scan interval 60 secs
Status codes: s suppressed, d damped, h history, * valid, > best
i - internal, r RIB-failure, S stale, N Nexthop-discard
Origin codes: i - IGP, e - EGP, ? - incomplete
Network Next Hop Metric LocPrf Weight Path
*>iDest:10.1.1.1/32,Proto:=6,DPort:=80,SPort:=3000,Length:=200,DSCP:=10/176
0.0.0.0 10 0 ?
*>iDest:10.1.1.2/32,Proto:=6,DPort:=80,SPort:=3000,Length:=200,DSCP:=10/176
0.0.0.0 10 0 ?
*>iDest:10.1.1.3/32,Proto:=6,DPort:=80,SPort:=3000,Length:=200,DSCP:=10/176
0.0.0.0 10 0 ?
*>iDest:10.1.1.4/32,Proto:=6,DPort:=80,SPort:=3000,Length:=200,DSCP:=10/176
0.0.0.0 10 0 ?
*>iDest:10.1.1.5/32,Proto:=6,DPort:=80,SPort:=3000,Length:=200,DSCP:=10/176
0.0.0.0 10 0 ?

Router# show bgp ipv6 flowspec

BGP router identifier 202.158.0.1, local AS number 4787
BGP generic scan interval 60 secs
Non-stop routing is enabled
BGP table state: Active
Table ID: 0x0 RD version: 1503
BGP main routing table version 1504
BGP NSR Initial initsync version 2 (Reached)
BGP NSR/ISSU Sync-Group versions 1504/0
BGP scan interval 60 secs
Status codes: s suppressed, d damped, h history, * valid, > best
i - internal, r RIB-failure, S stale, N Nexthop-discard
Origin codes: i - IGP, e - EGP, ? - incomplete
Network Next Hop Metric LocPrf Weight Path
*>iDest:70:1:1::1/0-128,Source:80:1:1::1/0-128,NH:=6,DPort:=22,SPort:=4000,TCPFlags:=0x10,Length:=300,DSCP:=12/464
202:158:2::1 100 0 i
*>iDest:70:1:1::2/0-128,Source:80:1:1::2/0-128,NH:=6,DPort:=22,SPort:=4000,TCPFlags:=0x10,Length:=300,DSCP:=12/464
202:158:2::1 100 0 i
*>iDest:70:1:1::3/0-128,Source:80:1:1::3/0-128,NH:=6,DPort:=22,SPort:=4000,TCPFlags:=0x10,Length:=300,DSCP:=12/464
202:158:2::1 100 0 i
*>iDest:70:1:1::4/0-128,Source:80:1:1::4/0-128,NH:=6,DPort:=22,SPort:=4000,TCPFlags:=0x10,Length:=300,DSCP:=12/464
202:158:2::1 100 0 i
*>iDest:70:1:1::5/0-128,Source:80:1:1::5/0-128,NH:=6,DPort:=22,SPort:=4000,TCPFlags:=0x10,Length:=300,DSCP:=12/464
202:158:2::1 100 0 i

Router# show bgp vpnv4 flowspec
BGP router identifier 202.158.0.1, local AS number 4787
BGP generic scan interval 60 secs
Non-stop routing is enabled
BGP table state: Active
Table ID: 0x0 RD version: 0
BGP main routing table version 5
BGP NSR Initial initsync version 3 (Reached)
BGP NSR/ISSU Sync-Group versions 5/0
BGP scan interval 60 secs
Status codes: s suppressed, d damped, h history, * valid, > best
i - internal, r RIB-failure, S stale, N Nexthop-discard
Origin codes: i - IGP, e - EGP, ? - incomplete

Network Next Hop Metric LocPrf Weight Path
Route Distinguisher: 202.158.0.1:0 (default for vrf customer_1)
*>iDest:202.158.3.2/32,Source:202.158.1.2/32/96
0.0.0.0 100 0 i
Route Distinguisher: 202.158.0.2:1
*>iDest:202.158.3.2/32,Source:202.158.1.2/32/96
0.0.0.0 100 0 i
Processed 2 prefixes, 2 paths

Router# show bgp vpnv6 flowspec
BGP router identifier 202.158.0.1, local AS number 4787
BGP generic scan interval 60 secs
Non-stop routing is enabled
BGP table state: Active
Table ID: 0x0 RD version: 0
BGP main routing table version 5
BGP NSR Initial initsync version 4 (Reached)
BGP NSR/ISSU Sync-Group versions 5/0
BGP scan interval 60 secs
Status codes: s suppressed, d damped, h history, * valid, > best
i - internal, r RIB-failure, S stale, N Nexthop-discard
Origin codes: i - IGP, e - EGP, ? - incomplete
Network Next Hop Metric LocPrf Weight Path
Route Distinguisher: 202.158.0.1:0 (default for vrf customer_1)
*>iDest:200:158:3::2/0-128,Source:200:158:1::2/0-128,NH:=6,DPort:=22,SPort:=4000,Length:=300,DSCP:=12/440
0.0.0.0 100 0 i
Route Distinguisher: 202.158.0.2:1
*>iDest:200:158:3::2/0-128,Source:200:158:1::2/0-128,NH:=6,DPort:=22,SPort:=4000,Length:=300,DSCP:=12/440
0.0.0.0 100 0 i
Processed 2 prefixes, 2 paths

Router# show bgp ipv6 flowspec summary
BGP router identifier 202.158.0.1, local AS number 4787
BGP generic scan interval 60 secs
Non-stop routing is enabled
BGP table state: Active
Table ID: 0x0 RD version: 1503
BGP main routing table version 1504
BGP NSR Initial initsync version 2 (Reached)
BGP NSR/ISSU Sync-Group versions 1504/0
BGP scan interval 60 secs
BGP is operating in STANDALONE mode.
Process RcvTblVer bRIB/RIB LabelVer ImportVer SendTblVer StandbyVer
Speaker 1504 1504 1504 1504 1504 1504
Neighbor Spk AS MsgRcvd MsgSent TblVer InQ OutQ Up/Down St/PfxRcd
200.255.1.5 0 4787 6957 2957 1504 0 0 04:48:02 0
200.255.1.6 0 50011 3015 3010 0 0 0 05:27:50 (NoNeg)
202.158.2.1 0 4787 1548 1648 1504 0 0 1d01h 750 <-- this
many flowspecs were received from server
202.158.3.1 0 4787 1683 1644 1504 0 0 1d01h 751
202.158.4.1 0 4787 1543 1649 1504 0 0 1d01h 0

Router# show bgp vpnv4 flowspec summary
BGP router identifier 202.158.0.1, local AS number 4787
BGP generic scan interval 60 secs
Non-stop routing is enabled
BGP table state: Active
Table ID: 0x0 RD version: 0
BGP main routing table version 5
BGP NSR Initial initsync version 3 (Reached)
BGP NSR/ISSU Sync-Group versions 5/0
BGP scan interval 60 secs
BGP is operating in STANDALONE mode.
Process RcvTblVer bRIB/RIB LabelVer ImportVer SendTblVer StandbyVer
Speaker 5 5 5 5 5 5
Neighbor Spk AS MsgRcvd MsgSent TblVer InQ OutQ Up/Down St/PfxRcd
202.158.2.1 0 4787 1549 1648 5 0 0 1d01h 1 <-- this
many flowspecs were received from server
202.158.3.1 0 4787 1684 1644 5 0 0 1d01h 0
202.158.4.1 0 4787 1543 1649 5 0 0 1d01h 0

Router# show bgp vpnv6 flowspec summary
BGP router identifier 202.158.0.1, local AS number 4787
BGP generic scan interval 60 secs
Non-stop routing is enabled
BGP table state: Active
Table ID: 0x0 RD version: 0
BGP main routing table version 5
BGP NSR Initial initsync version 4 (Reached)
BGP NSR/ISSU Sync-Group versions 5/0
BGP scan interval 60 secs
BGP is operating in STANDALONE mode.
Process RcvTblVer bRIB/RIB LabelVer ImportVer SendTblVer StandbyVer
Speaker 5 5 5 5 5 5
Neighbor Spk AS MsgRcvd MsgSent TblVer InQ OutQ Up/Down St/PfxRcd
202.158.2.1 0 4787 1549 1649 5 0 0 1d01h 1 <-- this
many flowspecs were received from server
202.158.3.1 0 4787 1684 1645 5 0 0 1d01h 0
202.158.4.1 0 4787 1543 1650 5 0 0 1d01h 0

Router# show flowspec ipv4 detail
AFI: IPv4
Flow :Dest:10.1.1.1/32,Proto:=6,DPort:=80,SPort:=3000,Length:=200,DSCP:=10
Actions :Traffic-rate: 0 bps (bgp.1)
Statistics (packets/bytes)
Matched : 18174999/3707699796
Transmitted : 0/0
Dropped : 18174999/3707699796

Router# show flowspec ipv6 detail
AFI: IPv6
Flow
:Dest:70:1:1::1/0-128,Source:80:1:1::1/0-128,NH:=6,DPort:=22,SPort:=4000,TCPFlags:=0x10,Length:=300,DSCP:=12
Actions :Traffic-rate: 1000000 bps DSCP: cs1 Nexthop: 202:158:2::1 (bgp.1)
Statistics (packets/bytes)
Matched : 64091597/19483845488
Transmitted : 33973978/10328089312
Dropped : 30117619/9155756176

Router# show flowspec vrf customer_1 ipv4 detail
VRF: customer_1 AFI: IPv4
Flow :Dest:202.158.3.2/32,Source:202.158.1.2/32
Actions :Traffic-rate: 250000000 bps DSCP: cs6 Redirect: VRF dirty_dancing
Route-target: ASN2-4787:666 (bgp.1)
Statistics (packets/bytes)
Matched : 37260786850/4098686553500
Transmitted : 21304093027/2343450232970
Dropped : 15956693823/1755236320530

Router# show flowspec vrf customer_1 ipv6 detail
VRF: customer_1 AFI: IPv6
Flow
:Dest:200:158:3::2/0-128,Source:200:158:1::2/0-128,NH:=6,DPort:=22,SPort:=4000,Length:=300,DSCP:=12
Actions :Traffic-rate: 250000000 bps DSCP: cs6 Redirect: VRF dirty_dancing
Route-target: ASN2-4787:666 (bgp.1)
Statistics (packets/bytes)
Matched : 16130480136/4903665961344
Transmitted : 8490755776/2581189755904
Dropped : 7639724360/2322476205440

Router# show flowspec ipv4 nlri
AFI: IPv4
NLRI (hex) :0x01204601010103810605815006910bb80a81c80b810a
Actions :Traffic-rate: 0 bps (bgp.1)

Router# show flowspec ipv6 nlri
AFI: IPv6
NLRI (hex)
:0x018000007000010001000000000000000000010280000080000100010000000000000000000103810605811606910fa00981100a91012c0b810c
Actions :Traffic-rate: 1000000 bps DSCP: cs1 Nexthop: 202:158:2::1 (bgp.1)

Router# show flowspec vrf customer_1 ipv4 nlri
VRF: customer_1 AFI: IPv4
NLRI (hex) :0x0120ca9e03020220ca9e0102
Actions :Traffic-rate: 250000000 bps DSCP: cs6 Redirect: VRF dirty_dancing
Route-target: ASN2-4787:666 (bgp.1)

Router# show flowspec vrf customer_1 ipv6 nlri
VRF: customer_1 AFI: IPv6
NLRI (hex)
:0x018000020001580003000000000000000000020280000200015800010000000000000000000203810605811606910fa00a91012c0b810c
Actions :Traffic-rate: 250000000 bps DSCP: cs6 Redirect: VRF dirty_dancing
Route-target: ASN2-4787:666 (bgp.1)

Router# show policy-map transient type pbr
policy-map type pbr __bgpfs_default_IPv4
handle:0x36000004
table description: L3 IPv4 and IPv6
class handle:0x760013eb sequence 1024
match destination-address ipv4 10.1.1.1 255.255.255.255
match protocol tcp
match destination-port 80
match source-port 3000

Router# show flowspec ipv4 detail
  Flow           :Dest:192.0.2.254/24,DSCP:>=10&<=12
    Actions      :Traffic-rate: 5000000 bps Nexthop: 10.26.245.2  (bgp.1)
    Statistics                        (packets/bytes)
      Matched             :             1169087/233817400
      Transmitted         :              369952/73990400
      Dropped             :              799135/159827000

ネイバーごとにクラスタ ID を設定するには、iBGP ピア（通常はルートリフレクタ）でこのタスクを実行します。ネイバーごとにクラスタ ID を設定すると、CLUSTER_LIST に基づくループ防止メカニズムが複数のクラスタ ID を考慮するように自動的に変更されます。また、クラスタ ID に基づいてクライアント間のルート リフレクションを無効化できるようになります。別のコマンドを使用してルート リフレクションを無効にすることができるように、ネイバーにタグが付けられます

（注）	ネイバーのクラスタ ID を変更すると、BGP により、すべての iBGP ピアについてインバウンド ソフト リフレッシュとアウトバウンド ソフト リフレッシュが自動的に実行されます。

Router> enable
Router # configure terminal
Router(config)# router bgp 65000
Router(config-router)# neighbor 192.168.1.2
Router(config-router)# remote-as 65000
Router(config-router)# cluster-id 0.0.0.1
Router(config-router)# end

実行コンフィギュレーション

!
 !
 router bgp 65000
  neighbor 192.168.1.2
   remote-as 65000
    cluster-id 0.0.0.1

確認

次に、グローバルでも、ネイバー単位でも、クラスタ ID が何らかのレベルで設定されている場合に、ネイバーの状態に関係なく、その ID がアクティブなクラスタ ID に追加される例を示します。BGP は、この機能のネイバー状態を追跡しません。

Router# show bgp process detail

BGP Process Information:
BGP is operating in STANDALONE mode
Autonomous System number format: ASPLAIN
Autonomous System: 65000
Router ID: 10.10.1.92 (manually configured)
Default Cluster ID: 10.10.1.92
Active Cluster IDs:  10.10.1.92, 10.10.3.93, 10.10.4.20
                     10.10.5.20, 198.51.100.254
...

Router# show configuration commit change last 1

Building configuration...
!! IOS XR Configuration 6.1.3
router bgp 65000
neighbor 198.51.100.254                       <<< not operational, no AFs etc
  remote-as 65000
  cluster-id 198.51.100.254
!
!
end

（注）	特定のクラスタ ID についてリフレクション状態がソフトウェアによって変更されると、BGP はアウトバウンド ソフト リフレッシュをすべてのクライアントに送信します。

Router# configure terminal
Router(config)# router bgp 65000
Router(config-bgp)# address-family ipv4 unicast
Router(config-bgp-af)# bgp client-to-client reflection cluster-id 0.0.0.1 disable
Router(config-bgp)# commit

!
router bgp 65000
   address-family ipv4 unicast
    bgp client-to-client reflection cluster-id 0.0.0.1 disable

確認

次に、クラスタ ID のクライアント間リフレクションが無効になっていることを示す show コマンドの出力を示します。

Router# show bgp process
BGP Process Information:
BGP is operating in STANDALONE mode
Autonomous System number format: ASPLAIN
Autonomous System: 65000
Router ID: 0.0.0.0
Active Cluster IDs:  0.0.0.1
Fast external fallover enabled
Platform RLIMIT max: 2147483648 bytes
Maximum limit for BMP buffer size: 409 MB
Default value for BMP buffer size: 307 MB
Current limit for BMP buffer size: 307 MB
Current utilization of BMP buffer limit: 0 B
Neighbor logging is enabled
Enforce first AS enabled
Default local preference: 100
Default keepalive: 60
Non-stop routing is enabled
Update delay: 120
Generic scan interval: 60

Address family: IPv4 Unicast
Dampening is not enabled
Client reflection is not enabled in global config
Dynamic MED is Disabled
Dynamic MED interval : 10 minutes
Dynamic MED Timer : Not Running
Dynamic MED Periodic Timer : Not Running
Scan interval: 60
Total prefixes scanned: 0
Prefixes scanned per segment: 100000
Number of scan segments: 1
Nexthop resolution minimum prefix-length: 0 (not configured)
Main Table Version: 2
Table version synced to RIB: 2
Table version acked by RIB: 2
IGP notification: IGPs notified
RIB has converged: version 0
RIB table prefix-limit reached ?  [No], version 0
Permanent Network Unconfigured

Node                Process     Nbrs Estb Rst Upd-Rcvd Upd-Sent Nfn-Rcv Nfn-Snt
node0_0_CPU0        Speaker        1    0   2        0        0       0       3

BGP を実装するには、次の概念を理解する必要があります。
