このドキュメントでは、旧世代の Cisco APIC サーバーを L4/M4 モデルにインサービス交換する方法について詳しく説明します。cisco.com[1]で発表されたように、APIC L1/M1 と APIC L2/M2 の両方のサーバーが販売終了日とサポート終了日を迎えました。このドキュメントの作成時点で推奨されている Cisco APIC サーバーは、Cisco APIC L4/M4 です。
Cisco APIC L4/M4 には、Cisco APIC ソフトウェアリリース 6.0(2) 以降が必要です。このドキュメントでは、Cisco APIC M4/L4 および Cisco APIC 6.0(2h) リリースを例として使用します。クラスタを構成する Cisco APIC サーバーは、すべて同じソフトウェア リリースを実行する必要があります。1 つのクラスタ内で異なるソフトウェア リリースを使用することはできません。これに従わないと、クラスタが収束しなくなります。このルールには 1 つの例外があります。ソフトウェア アップグレード プロセス中は、クラスタ内のソフトウェア リリースに一時的な相違が生じます。それで、既存の Cisco APIC M1/L1、M2/L2 または APIC M3/L3 を Cisco APIC M4/L4 サーバに置き換える前に、実行中のクラスタをサポートされているリリースにする必要があります。
Cisco APIC で現在実行中のリリースを確認するには、M4/L4 の電源をオンにします。この記事の執筆時点で出荷されている Cisco APIC M4/L4 サーバーは、Cisco APIC リリース 6.0(2h) とともに出荷されます。
Cisco APIC リリース 6.0(2) 以降では、新しい APIC を交換またはインストールする際の自動ファームウェア更新がサポートされています。この機能を使用すると、新しい APIC はクラスタ内の他の APIC のリリースに自動的にアップグレードされます。
Cisco APIC M1/L1、M2/L2、M3/L3、および M4/L4 は組み合わせて使用できます。ソフトウェア リリース要件に記載されている最小ソフトウェア リリース以外の制限はありません。
表 1 Table Caption
|
|
APIC-M1/L1 |
APIC-M2/L2 |
APIC-M3/L3 |
APIC-M4/L4 |
| APIC-M1/L1 |
X
|
X
|
X
|
x
|
| APIC-M2/L2 |
X
|
X
|
X
|
X
|
| APIC-M3/L3 |
X
|
X
|
X
|
X
|
| APIC-M4/L4 |
X
|
X
|
X
|
X
|
クラスタで異なるハードウェア モデルの混在がある場合、そのパフォーマンスは最小公倍数に合わせられます。たとえば、APIC-M3 クラスタはエッジポート数を 1200 にまで拡張できるのに対し、APIC-M2 クラスタは 1000 までです。[2]
Cisco APIC サーバーの移行に関するガイドラインと制限事項
● Cisco APIC L1/M1 サーバーはサポートされなくなりました。ただし、このドキュメントの手順を使用して、Cisco APIC L1/M1 サーバーを新しいサーバー モデルに移行することはできます。
● Cisco APIC をデコミッションすると、APIC に保存されていたすべての障害、イベント、および監査ログ履歴が失われます。すべての Cisco APIC を交換すると、すべてのログ履歴が失われます。Cisco APIC を移行する前に、ログ履歴を手動でバックアップすることをお勧めします。
● 一度に複数の Cisco APIC をデコミッションしないでください。
● クラスタが完全な適合状態になるまで待ってから、次の交換に進んでください。
● デコミッションされた Cisco APIC の電源をオンのままにしないでください。
このセクションこでは、データ プレーンやコントロール プレーンに影響を与えずに、既存のすべての M1/L1、M2/L2、M3/L3 サーバーを、サービス中の M4/L4 サーバー モデルに置き換える方法について説明します。この手順は Cisco によりフル サポートされています。この手順は 3 ノード Cisco APIC クラスタに焦点を当てていますが、プロセスは大規模なクラスタでも同様です。
手順
ステップ 1. 既存のクラスタが完全に一致していることを検証します。
この手順を実行する前に、既存のクラスタが完全に適合していることを確認してください。完全に照合していない Cisco APIC クラスタをアップグレードまたは変更してはなりません。既存のクラスタが完全に照合することを確認するには：
a. メニュー バーで、[システム（System）] >[コントローラ（Controllers）] の順に選択します。
b. ナビゲーション ウィンドウで、[コントローラ（Controllers）] を展開し、任意の Cisco APIC を選択します。

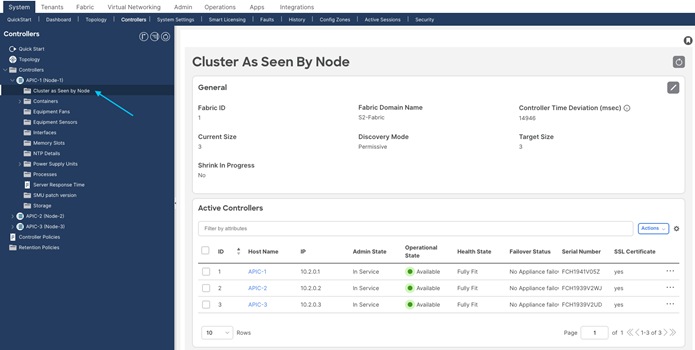

c. Cisco APIC を展開し、[クラスタのノード表示 (Cluster as seen by node)] を選択します。
図 1
d. すべてのノードの動作状態を確認します。ノードは「使用可能（Available）」であり、正常性状態は「完全照合（Fully Fit）」である必要があります。

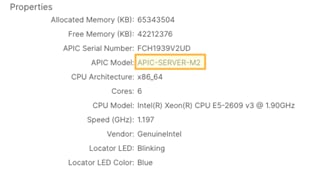

e. 図 2、図 3、および図 4 では、最初のクラスタに 3 つの Cisco APIC M2 が含まれています。
図 2
図 3
図 4
ステップ 2. 交換用の APIC M4/L4 サーバーをケーブル接続します。
このシナリオでは、3 台の Cisco APIC M2 サーバーすべてを Cisco APIC M4 サーバーに置き換えます。このプロセスは、4 台、5 台、6 台または 7 台のサーバーを交換する場合でも同じです。データセンターに交換用サーバーを物理的に設置し、他のサーバーと同様に既存の Cisco ACI ファブリックにケーブル接続します。アウトオブバンド（OOB）管理接続をケーブル接続します。各 Cisco APIC は交換するサーバーの IP を単に引き継ぐため、交換用の Cisco APIC サーバーに新しい IP アドレスを別に設定する必要はありません。
ステップ 3. 既存の Cisco APIC サーバを置き換える Cisco APIC M4/L4 サーバの電源を入れます。

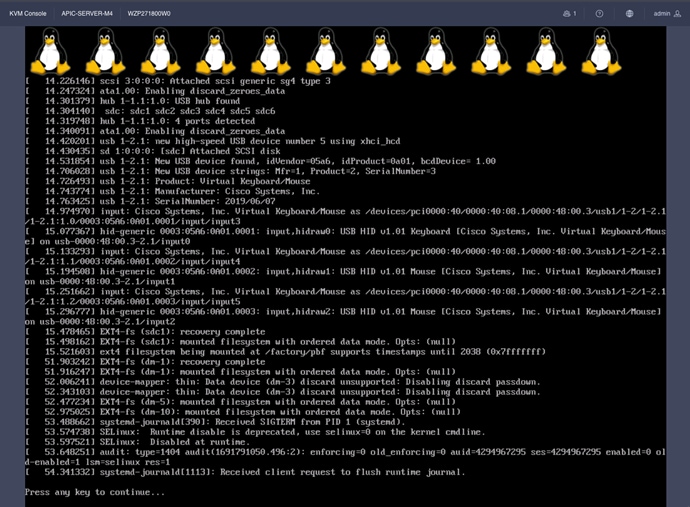

Serial over LAN（SoL）、vKVM コンソール接続または物理 VGA 接続を起動して、ブート プロセスをモニタリングできるようにします。数分後、いずれかのキーを押して続行するように求められます。プロンプトで任意のキーを押すと、M4/L4 サーバーにインストールされている APIC リリースが表示されます。
図 5
ステップ 4. Cisco APIC 3（またはクラスタ内の最上位の番号の APIC）をデコミッションします。

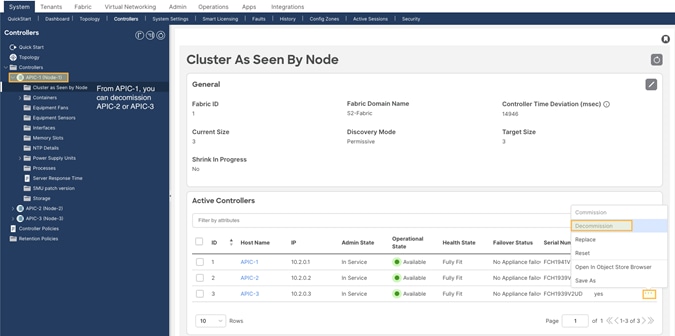

[クラスタのノード表示 (cluster as seen by node)] ビュー（図 6）の Cisco APIC 1 または 2 から、Cisco APIC を右クリックして、最後の Cisco APIC を右クリックして、[デコミッション (decommission)] を選択します（図 6）。
図 6

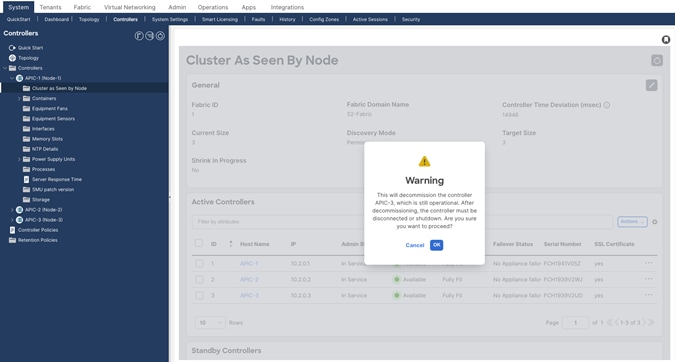

[デコミッション（Decommission）] を選択すると、選択の確認を求められます。APIC をデコミッションした後に切断するか、または電源をオフにするように指示するメッセージが表示されます。
図 7
APIC をデコミッションすると、GUI に APIC が「アウトオブサービス（Out of Service）」および「未登録（Unregisitered）」と表示されます。
図 8
約 5 分待ってから、その Cisco APIC の CIMC にログインして電源オフ シーケンスを開始するか、Cisco APIC サーバーをデコミッションした後にサーバーの電源オフ ボタンを使用してサーバーの電源をオフにします。ステータスが「インサービス（In Service）」から「アウトオブサービス（Out of Service）」に変わります。

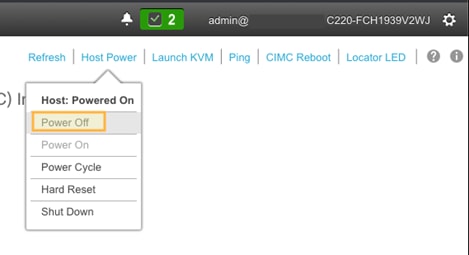

CIMC GUI または CLI から Cisco APIC の電源をオフにすることができます。図 9 の例は、CIMC GUI から Cisco APIC の電源をオフにする方法を示しています。
図 9
ステップ 5. 新しい Cisco APIC をクラスタ メンバーシップに登録します。
Cisco APIC リリース 6.0(2) 以降では、APIC が交換用 APIC サーバーの CIMC にアクセスできる限り、Cisco APIC サーバーを GUI から直接交換できます。サーバー コンソールから交換用サーバーのブートストラップを実行する必要はありません。
コミッション ステップでは、次の設定で交換用 M4/L4 APIC をブートストラップします。
● CIMC アドレス（CIMC Address）
● CIMC のユーザー名
● CIMC のパスワード
● APIC 名（コミッションの実行時に事前入力されます）
● 管理者パスワード（クラスタ パスワード）
● コントローラ ID：（コミッションの実行時に事前入力されます）
● Pod-ID
● シリアル番号：（APIC が CIMC に接続すると自動的に検出されます）
● アウトオブバンド アドレス
● OOB NAT ゲートウェイ

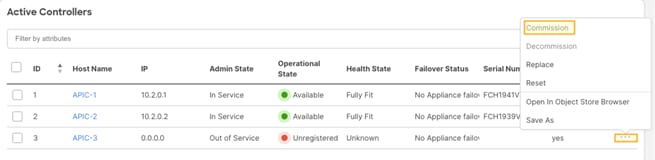

● デコミッションされた APIC サーバーで、サーバーを右クリックし、[コミッション（commission）] を選択します。
図 10
ステップ 6. APIC-M4 CIMC アドレスとログイン情報を入力し、[検証（Validate）] をクリックします。
図 11

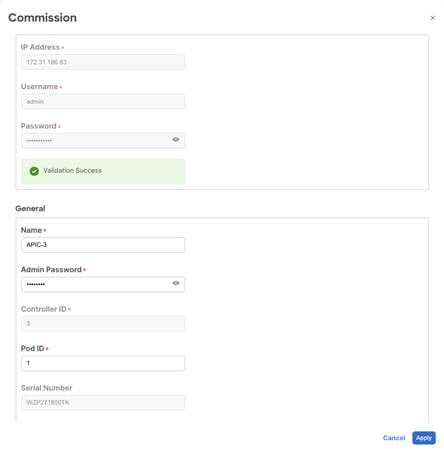

検証が成功したら、[全般（General）] セクションに入力します。
図 12

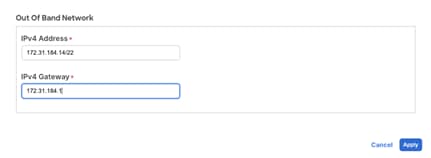

アウトオブバンド IP アドレスを入力します。アウトオブバンド アドレスは、デコミッションされた APIC M2 と同じである必要があります。
図 13
ステップ 7. クラスタ メンバーシップを確認します。
5 分程度経過すると、動作状態と正常性ステータスの遷移が観察されます。最初に、新しいサーバーで設定されたインフラ IP アドレスが表示される場合があります。新しいサーバーのシリアル番号が自動入力されます。
図 14
しばらくすると、新しいサーバーの動作状態が [使用可能（Available）] に変わります。正常性状態に「データ レイヤが部分的に分岐（Data Layer Partially Diverged）」と表示される場合があります。
図 15
APIC 1 および 2 は、クラスタ同期中に「分岐（Diverged）」状態に移行することもあります。
図 16
すべての APIC が安定し、正常性状態が「完全に照合」になるまで待ちます。
図 17
新しいサーバーのプロパティを拡大すると、新しいシリアル番号を持つ M4/L4 であることがわかります。
図 18
ステップ 8. 別のサーバーをデコミッションします。
別のサーバーをデコミッションするには、ステップ 4〜7 を繰り返します。コントローラをデコミッションする場合、その操作は別のサーバーから実行する必要があることに注意してください。たとえば、APIC-1 にログインする場合、APIC-1 をデコミッションしないでください。APIC-2 にログインし、APIC-2 の [クラスタのノード表示 (cluster as seen by node)] ビューに移動し、APIC-1 をデコミッションします。これを次に示します。
図 19
交換を行う前に、デコミッションにしたサーバーの電源をオフにすることを忘れないでください。
ステップ 9. クラスタ全体を確認します。
すべての APIC を APIC-M4 に置き換えた後、クラスタ全体が完全に照合することを検証します。
図 20
この時点で、新しいハードウェアを備えた完全に機能する Cisco APIC クラスタが完全に動作します。
別のソフトウェア リリースを実行している APIC サーバーへの APIC サーバーの交換

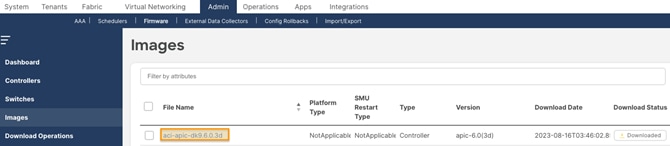

Cisco APIC リリース 6.0(2) 以降、クラスタにコミッションされる APIC サーバーは、クラスタとは異なるソフトウェア リリースを実行できます。前のセクションで説明した交換手順は、交換用 APIC サーバーが別のソフトウェア リリースを実行している場合と同じです。移行手順を実行する前に、現在インストールされているリリースの APIC ISO イメージを APIC クラスタにダウンロードする必要があります。
図 21
別のソフトウェア リリースを実行している APIC を使用して APIC サーバーの移行を実行すると、コミッション手順の実行に時間がかかります。この手順の実行には 30 分以上かかる場合があります。この間、APIC クラスタの状態は更新されず、交換用サーバーのアウトオブバンド管理 IP アドレスは使用できません。
Cisco APIC リリース 6.0(2) 以降では、GUI からの APIC のブート ストラップと置換がサポートされています。これにより、コミッションプロセスが簡素化され、サーバー コンソールでブートストラップ構成を直接実行する必要がなくなります。
TCP ポート 22 の APIC 管理アドレスから CIMC アドレスに到達できない場合、または CIMC がネットワークに接続されていない場合は、Cisco APIC GUI ブートストラップ手順を使用できません。このセクションの例は、CIMC コンソールから APIC をブートストラップする方法、または APIC 管理アドレスへの REST API POST 操作を使用する方法を示しています。
交換用 APIC サーバが CIMC IP アドレスで設定されているが、TCP ポート 22 の APIC 管理アドレスに接続できない場合は、このセクションの手順を使用して、KVM または Serial over LAN (SoL) を使用して JSON ペイロードを APIC コンソールに直接貼り付けることができます。
次の JSON 文字列の例は、3 ノード クラスタの場合です。必要に応じて、属性ノードを追加します。
{
"cluster": {
"fabricName": "<fabric_name>",
"fabricId": 1,
"clusterSize": 3,
"layer3": false,
"gipoPool": "225.0.0.0/15",
"adminPassword": "<password>",
"infraVlan": <infra VLAN ID>
},
"nodes": [{
"nodeName": "<node_name>",
"controllerType": "physical",
"serialNumber": "<serial_number>",
"nodeId": 1,
"podId": 1,
"cimc": {
"address4": "<ip_address>",
"username": "admin",
"password": "<password>"
},
"oobNetwork": {
"address4": "<ip_address>",
"gateway4": "<gateway_address>",
"enableIPv4": true,
"enableIPv6": false,
"address6": "",
"gateway6": ""
}
}, {
"nodeName": "<node_name>",
"controllerType": "physical",
"serialNumber": "<serial_number>",
"nodeId": 2,
"podId": 1,
"cimc": {
"address4": "ip_address",
"username": "admin",
"password": "<password>"
},
"oobNetwork": {
"address4": "<ip_address>",
"gateway4": "<gateway_address>",
"enableIPv4": true,
"enableIPv6": false,
"address6": "",
"gateway6": ""
}
}, {
"nodeName": "<node_name>",
"controllerType": "physical",
"serialNumber": "<serial_number>",
"nodeId": 3,
"podId": 1,
"cimc": {
"address4": "<ip_address>",
"username": "admin",
"password": "<password>"
},
"oobNetwork": {
"address4": "<ip_address>",
"gateway4": "<gateway_address>",
"enableIPv4": true,
"enableIPv6": false,
"address6": "",
"gateway6": ""
}
}],
"pods": [{
"podId": 1,
"tepPool": "10.0.0.0/16"
}]
}
次の手順の例では、CIMC を使用して APIC コンソールに直接貼り付けることで、前のセクションの値を使用して APIC-1 をコミッションします。
手順
ステップ 1. APIC-1 としてコミッションされる APIC-M4 vKVM コンソールに次の JSON 文字列を直接ポストします。JSON ポストには、ノード セクションのクラスタ内のすべての APIC が含まれている必要があります。
{
"cluster": {
"fabricName": "S2-Fabric",
"fabricId": 1,
"clusterSize": 3,
"layer3": false,
"gipoPool": "225.0.0.0/15",
"adminPassword": "<cluster password>",
"infraVlan": 3914
},
"nodes": [{
"nodeName": "APIC-1",
"controllerType": "physical",
"serialNumber": "WZP271800UQ",
"nodeId": 1,
"podId": 1,
"cimc": {
"address4": "172.31.186.87",
"username": "admin",
"password": "<CIMC password>"
},
"oobNetwork": {
"address4": "172.31.184.12/22",
"gateway4": "172.31.184.1",
"enableIPv4": true,
"enableIPv6": false,
"address6": "",
"gateway6": ""
}
}, {
"nodeName": "APIC-2",
"controllerType": "physical",
"serialNumber": "WZP271800W0",
"nodeId": 2,
"podId": 1,
"cimc": {
"address4": "172.31.186.85",
"username": "admin",
"password": "<CIMC password>"
},
"oobNetwork": {
"address4": "172.31.184.13/22",
"gateway4": "172.31.184.1",
"enableIPv4": true,
"enableIPv6": false,
"address6": "",
"gateway6": ""
}
}, {
"nodeName": "APIC-3",
"controllerType": "physical",
"serialNumber": "WZP271800TK",
"nodeId": 3,
"podId": 1,
"cimc": {
"address4": "172.31.186.83",
"username": "admin",
"password": "<CIMC password>"
},
"oobNetwork": {
"address4": "172.31.184.14/22",
"gateway4": "172.31.184.1",
"enableIPv4": true,
"enableIPv6": false,
"address6": "",
"gateway6": ""
}
}],
"pods": [{
"podId": 1,
"tepPool": "10.2.0.0/16"
}]
}

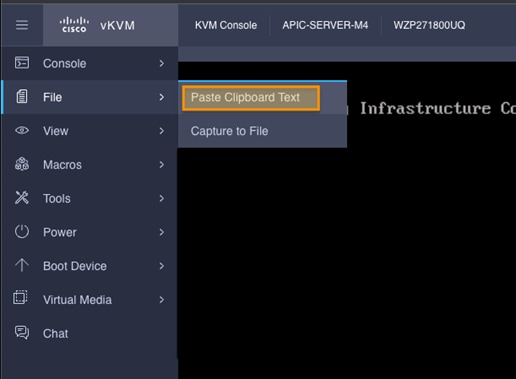

vKMV コンソールで、[ファイル（File）]、[クリップボードテキストの貼り付け（Paste Clipboard Text）] の順に選択します。
図 22
JSON テキスト文字列をウィンドウに貼り付けます。JSON テキストは 1 行にする必要があります。このドキュメントの例を使用する場合は、JSON 文字列を 1 行としてフォーマットしてください。
図 23

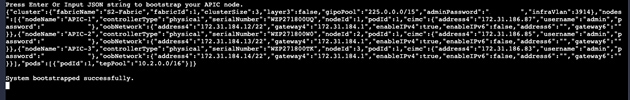

JSON 文字列が vKVM コンソールに貼り付けられます。Enter キーを押して、vKVM コンソールから Boostrap を完了します。
図 24
ステップ 2. APIC-2 から APIC-1 をコミッションするか、APIC CLI から APIC-3 をコミッションします。
APIC-1 は APIC-2 または APIC-3 からコミッションする必要があります。GUI から APIC をコミッションするには、CIMC 接続が必要です。CIMC 接続なしで APIC をコミッションするには、APIC CLI を使用します。
APIC は GUI を使用するように通知する警告を表示しますが、CLI コマンドを受け入れます。
図 25
CIMC がネットワークに接続されていない場合は、REST API POST 操作を使用して JSON ペイロードを APIC 管理アドレスにポストできます。これには、APIC コンソールから APIC 管理アドレスとパスワードを構成する必要があります。
次に、POST 動作とペイロードの例を示します。
<apic1>/api/workflows/v1/cluster/bootstrap
{
"version": 1,
"cluster": {
"fabricName": "S2-Fabric",
"fabricId": 1,
"clusterSize": 3,
"infraVlan": 3914,
"gipoPool": "225.0.0.0/15",
"adminPassword": "<cluster password>"
},
"nodes": [
{
"controllerType": "physical",
"serialNumber": "WZP271800UQ",
"nodeId": 1,
"nodeName": "APIC-1",
"podId": 1,
"oobNetwork": {
"enableIPv4": true,
"address4": "172.31.184.12/22",
"gateway4": "172.31.184.1"
},
"cimc": {
"address4": "0.0.0.0",
"username": "admin",
"password": "<any string>"
}
},
{
"controllerType": "physical",
"serialNumber": "WZP271800W0",
"nodeId": 2,
"nodeName": "APIC-2",
"podId": 1,
"oobNetwork": {
"enableIPv4": true,
"address4": "172.31.184.13/22",
"gateway4": "172.31.184.1"
},
"cimc": {
"address4": "0.0.0.0",
"username": "admin",
"password": "<any string>"
}
},
{
"controllerType": "physical",
"serialNumber": "WZP271800TK",
"nodeId": 3,
"nodeName": "APIC-3",
"podId": 1,
"oobNetwork": {
"enableIPv4": true,
"address4": "172.31.184.14/22",
"gateway4": "172.31.184.1",
"mode": "auto"
},
"cimc": {
"address4": "0.0.0.0",
"username": "admin",
"password": "<any string>"
}
}
],
"pods": [
{
"podId": 1,
"tepPool": "10.2.0.0/16"
}
]
}
APIC の再コミッションは、REST API POST 操作を使用して実行することもできます。次に、APIC 2 から APIC 1 をコミッションするための REST API POST 操作の例を示します。
<apic2>/api/mo/topology/pod-1/node-1/av.json
{
"infraWiNode": {
"attributes": {
"dn": "topology/pod-1/node-1/av/node-1",
"adminSt": "in-service"
},
"children": []
}
}
通常のクラスタで置き換えられる、スタンバイ Cisco APIC サーバーのデコミッション
クラスタに古いスタンバイ Cisco APIC サーバーが含まれている場合は、同じプロセスを適用します。既存のクラスタを、サポートされているリリースに移行すると、スタンバイ Cisco APIC サーバーも自動的にアップグレードされます。
手順
ステップ 1. 通常のクラスタメンバーと交換するために、スタンバイ Cisco APIC をデコミッションします。電源を切り、コントローラが登録解除されるまで待ちます。スタンバイ APIC の電源を切った後、データベースから消去されるまで少なくとも 1 時間待ちます。または、クラスタ内の任意の APIC で次のコマンドを実行して、エントリを消去することもできます。
acidiag cluster erase standby_node_id standby_serial_number

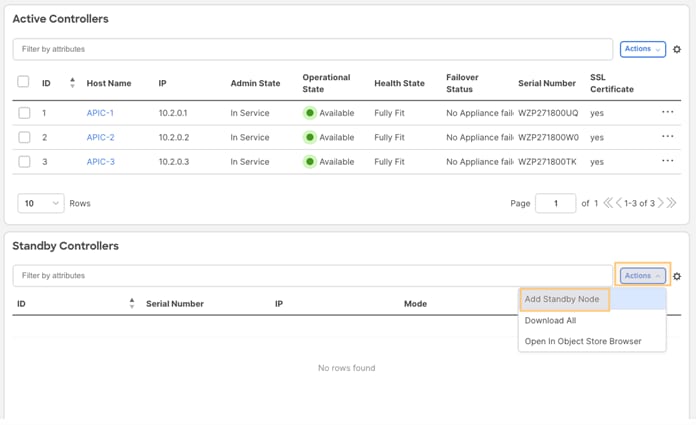

ステップ 2. 新しい M4/L4 APIC をスタンバイとして追加します。
図 26

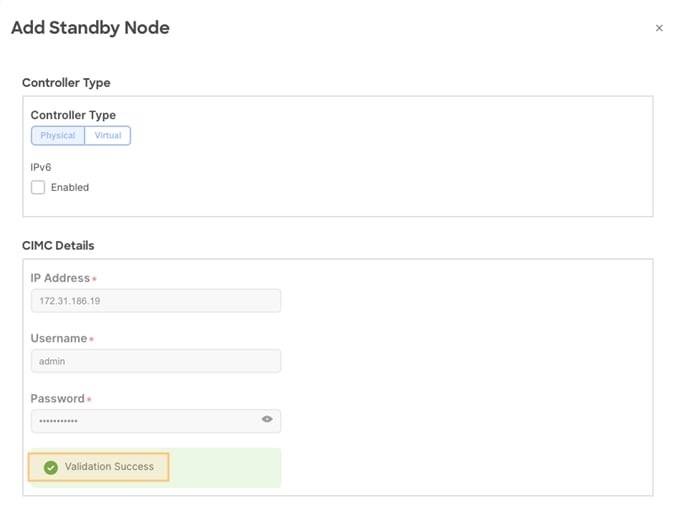

ステップ 3. スタンバイ APIC の CIMC 情報を追加して検証します。
図 27

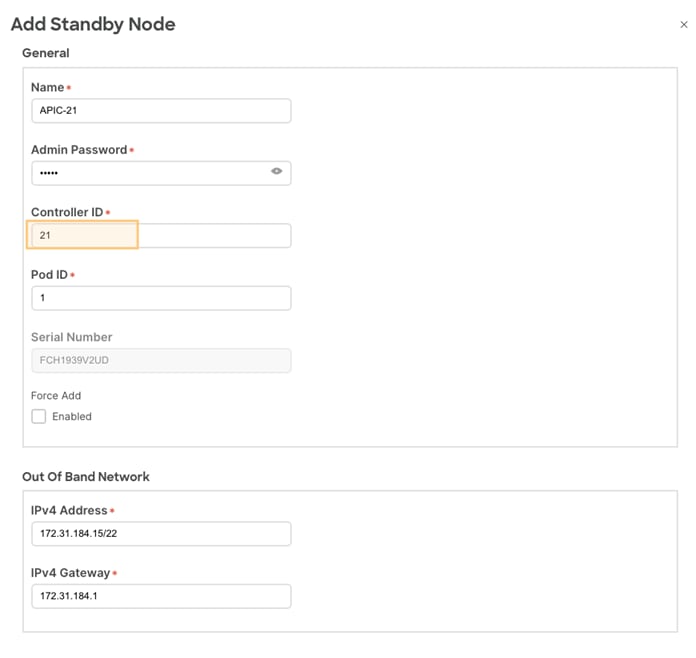

ステップ 4. APIC およびアウトオブバンド アドレスを追加します。スタンバイ APIC には 21 ～ 29 の番号が付けられます。
図 28
