シャーシの取り付け

ラックマウント キットの設置オプション

ラックマウント キットを使用すると、スイッチをさまざまな深さのラックに設置できます。ポート接続端またはファンおよび電源モジュールのいずれかに容易にアクセスできるようにスイッチを配置できます。

次のラックマウント オプションを使用して、スイッチを設置します。

  • Cisco から注文可能なラックマウント キット（NXK-ACC-KIT2-2RU）

    4 本の支柱ラックの場合。

使用するラックまたはキャビネットは、キャビネットおよびラックの一般的な要件 セクションに記載されている要件を満たす必要があります。


（注）

お客様には、このマニュアルで説明されているガイド ラインに準拠したラックおよびラックマウント ハードウェアを確認する責任があります。

ラックの設置

スイッチを取り付ける前に、「ラックの概要」に記載された要件を満たす、標準的な 4 支柱 19 インチ EIA データセンター ラック（またはこのようなラックを含むキャビネット）を設置する必要があります。

手順

ステップ 1

ラックにシャーシを移動する前に、コンクリート床にラックをボルトで固定します。

警告



ステートメント 1048：ラックの安定性

ラックの安定装置を取り付けるか、ラックを床にボルトで固定してから、設置または保守を行う必要があります。ラックを安定させないと、身体に傷害を負う可能性があります。

ステップ 2

ラックが接合構成になっている場合はアースに接続します。この操作により、スイッチとコンポーネントを簡単に接地し、静電気防止用リスト ストラップを接地して、取り付け前にアースされていないコンポーネントを扱うときに静電破壊を防止することができます。

ステップ 3

ラックに 1 つまたは 2 つの電源を取り付けます。AC 電源の場合は、電源コンセントを用意します。DC 電源の場合は、電源コードを接続するための端子が付いた回路ブレーカーを用意します。

警告



ステートメント 1018：電源回路

感電および火災のリスクを軽減するため、装置を電気回路に接続するときに、配線が過負荷にならないように注意してください。

（注）



電源の冗長化を使用している場合、または n+1 冗長化を使用している場合は、必要な電源モジュールは 1 つのみです。n+n 冗長化を使用している場合は、2 つの電源モジュールが必要です。

新しいスイッチの開梱と検査

新しいシャーシを設置する前に開梱して点検し、注文したすべての品目があることを確認します。出荷中にスイッチが破損していないことを確認します。損傷または欠落しているものがある場合は、カスタマー サービス担当者にすぐに連絡してください。


注意

シャーシまたはそのコンポーネントを取り扱うときには、常に静電気防止プロトコルに従って静電破壊を防止してください。この手順には、静電気防止用リスト ストラップを着用してアースに接続する作業が含まれますが、これに限定されません。


ヒント

スイッチを取り出したあと、梱包用の箱は廃棄しないでください。梱包用の箱はたたんで保存します。今後システムを移動するか輸送する必要がある場合、この箱が必要になります。

手順

ステップ 1

カスタマー サービス担当者から提供された機器リストと梱包品の内容を照合します。すべての注文品を受け取っていることを確認します。

梱包品には次の内容が含まれています。

  • 次のコンポーネントが取り付けられたスイッチ シャーシ：

    • 2 台の電源モジュール（以下の任意の組み合わせ。エアーフロー方向はファン モジュールと同じ）：

    • のファン モジュール（ファン モジュールおよび電源モジュールのエアーフロー方向はすべて同じである必要があります）

  • スイッチのアクセサリ キット

ステップ 2

箱の内容に損傷がないことを確認します。

ステップ 3

不一致または損傷がある場合は、この情報をカスタマー サービス担当者に電子メールで送信します。

  • 発送元の請求書番号（梱包明細を参照）

  • 欠落または破損している装置のモデル番号およびシリアル番号

  • 問題の説明、およびその問題がどのように設置に影響するか

シャーシへのラックの取り付け方法の計画

スイッチは、2 方向のいずれかで冷却空気がスイッチを流れるように設計されています。

  • ポート側から入って電源モジュール側から抜ける（ポート側吸気エアーフロー）

  • 電源モジュール側から入ってポート側から抜ける（ポート側排気エアーフロー）

ポート側吸気エアーフローの場合、スイッチには、これらのカラーリングが 1 つ以上付いたポート側吸気ファンおよび AC 電源モジュールが必要です。

ポート側排気エアーフローの場合、スイッチには、以下のカラーリングが 1 つ以上付いたポート側排気ファンおよび AC 電源モジュールが必要です。

  • ファン モジュールおよび AC 電源モジュールの青色のカラーリング

スイッチのポートが接続先のデバイスのポートの近くに配置されるように、または、ファンと電源モジュールが都合よくメンテナンス アイル内に配置されるように、スイッチの配置を計画します。冷却空気をコールド アイルからホット アイルに適切な方向に移動させるモジュールを注文します。


（注）

同じスイッチのすべてのファンと電源ユニットは、同じ方向のエアフロ―で動作する必要があります。スイッチの空気取り入れ口は、コールド アイルに配置する必要があります。

4 支柱ラックへのシャーシの設置

シャーシを取り付ける前に、ラックがデータセンターの床に完全に固定されていることを確認します。

NXK-ACC-KIT2-2RU ラックマウント キットを使用したスイッチの設置

スイッチを取り付けるには、内側レールをシャーシに取り付け、外側レールをラックに取り付け、スイッチを外側レールにスライドさせてから、固定ネジでスイッチをラックに固定します。通常は、ラックの前面が側面になるようにすると簡単に保守を行えます。

始める前に

  • 届いたスイッチを確認し、注文したすべての部品が揃っているかを確認します。

  • スイッチのラックマウント キットに次の部品が含まれていることを確認してください。

    • ラックマウント内側レール（2 本）

    • ラックマウント外側レール（2 本）

    • 皿ネジ（12 本）

  • ラックを所定の場所に取り付けて固定します。

手順

ステップ 1

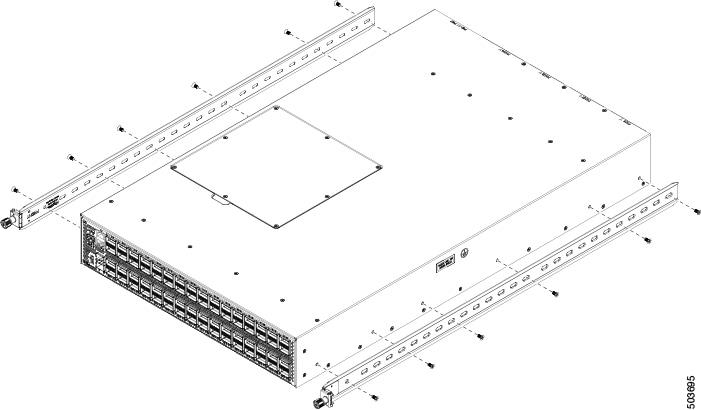

次の図に示すように、皿ネジを使用して 2 本の内側レールをシャーシの側面に取り付けます。

ステップ 2

次の図に示すように、レールを支柱の穴に合わせて、ラックの前面支柱に 2 本の外側レールを取り付けます。

ステップ 3

次の図に示すように、ラッチを所定の位置に押し込んで、2 本の外側レールをラックの前面支柱に固定します。

ステップ 4

次の図に示すように、2 本の外側レールを所定の位置まで延長して、ラックの背面支柱に取り付けます。

ステップ 5

次の図に示すように、ラッチを所定の位置に押し込んで、2 本の外側レールをラックの背面支柱に固定します。

ステップ 6

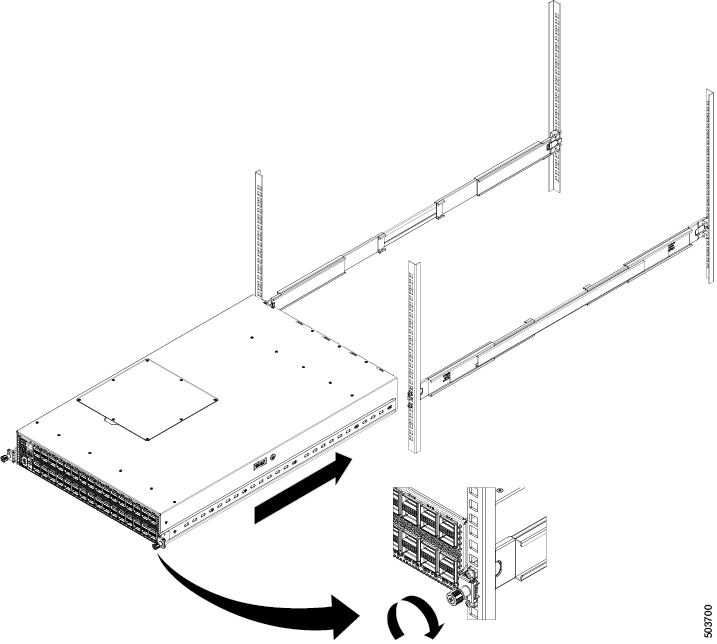

ラックの前面から取り付ける場合は、内側レールを外側レールに合わせてシャーシをラックにスライドさせ、前面パネルがラックの前面と揃うまでシャーシを後方にスライドさせます。次に、次の図に示すように、内側レールの固定ネジをラックに固定します。

ステップ 7

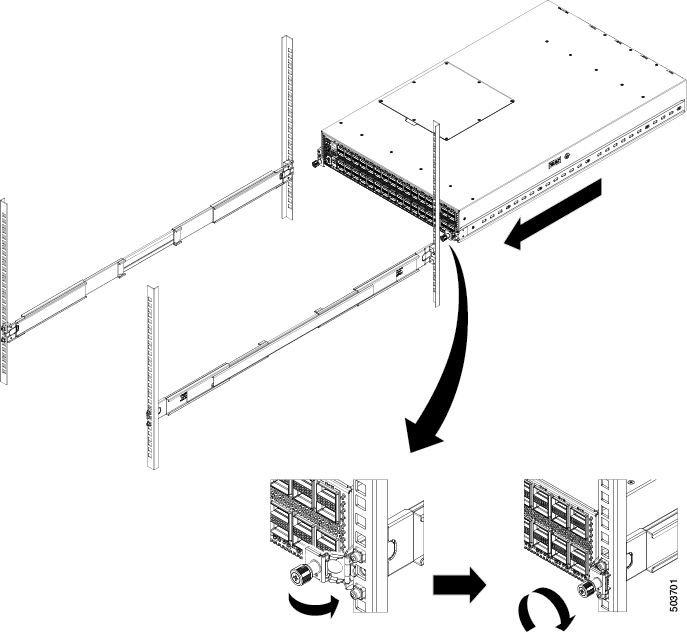

ラックの背面から取り付ける場合は、内側レールを外側レールに合わせ、前面パネルがラックの前面と揃うまでシャーシを前方にスライドさせて、シャーシをラックにスライドさせます。次に、次の図に示すように、固定ネジをスライドさせてラックに合わせ、内側レールのつまみネジをラックに固定します。

シャーシのアース接続

スイッチとラックが金属間接続されたアースされたラックにスイッチを適切に取り付けると、スイッチ シャーシは自動的にアースされます。


（注）

電導経路を必ず本製品のシャーシと製品を搭載するラックまたは筺体の金属面との間に設置するか、またはアース導体に接続するようにしてください。ネジ山を形成するタイプの取り付けネジを使用して塗料または非導電コートを除去し、金属間接点を作ることにより必ず電導経路を確保してください。取り付け金具と筺体またはラックとの接触面の塗料または非導電コートはすべて除去します。表面を清浄にし、取り付け前に腐食防止剤を塗布します。

シャーシを接地します。これは、ラックが接地されていない場合に必要です。お客様が用意したアースケーブルを接続します。ケーブルをシャーシのアース パッドおよび設置場所のアースに接続します。


警告

ステートメント 1024：アース導体

この装置は、接地させる必要があります。感電のリスクを軽減するため、絶対にアース導体を破損させたり、アース線が正しく取り付けられていない装置を稼働させたりしないでください。アースが適切かどうかはっきりしない場合には、電気検査機関または電気技術者に確認してください。

警告

ステートメント 1046：装置の設置または交換

感電のリスクを軽減するため、装置を設置または交換するときには、必ずアースを最初に接続し、最後に取り外します。

始める前に

シャーシのアース接続をするには、まずデータ センターのビルのアースに接続してください。

手順

ステップ 1

ワイヤ ストリッパを使用して、アース線の端から 0.75 インチ（19 mm）ほど、被膜をはがします。米国で設置する場合は、6-AWG 線をお勧めします。

ステップ 2

アース線の被覆をはぎとった端をアース ラグの開口端に挿入します。圧着工具を使用し、アース線をアース ラグに圧着します。図を参照してください。アース線をアース ラグから引っ張り、アース線がアース ラグにしっかりと接続されていることを確認します（タグ テスト）。

1

シャーシのアース パッド

3

2 本の M4 ネジを使用してアース ラグをシャーシに固定します

2

アース ケーブル。一方の端から 0.75 インチ（19 mm）絶縁体がはがされ、アース ラグに挿入され、所定の位置に圧着します

ステップ 3

2 本の M4 ネジでシャーシのアース パッドにアース ラグを固定します（図 1 を参照）。1.24 ～ 1.69 Nm（11 ～ 15 インチポンド）のトルクでネジを締めます。

ステップ 4

アース線のもう一方の端を処理し、設置場所のアースに接続します。

スイッチの起動

スイッチを専用の電源に接続し起動します。n+n の冗長性が必要な場合は、スイッチの各電源モジュールを異なる電源に接続します。


（注）

この機器は、隣接するデバイスが完全に起動して実行されているかどうかに応じて、30分 未満で起動するように設計されています。

始める前に

  • スイッチは、ラックまたはキャビネットに取り付けて固定する必要があります。

  • スイッチは適切にアースされることが必要です。

  • 指定の電源ケーブルを使用してスイッチを電源に接続できるように、ラックは専用の電源の近くに配置する必要があります。

  • 専用の電源に接続している電源モジュールそれぞれに指定の電源ケーブルが必要です。


    （注）

    AC 配電ユニットのコンセントの種類によっては、スイッチをコンセントに接続するために、オプションのジャンパ電源コードが必要となる場合があります。

  • スイッチはネットワークに接続しません（管理接続またはインターフェイス接続も含まれます）。

  • ファンおよび電源モジュールはシャーシ スロットにしっかりと固定されています。

手順

ステップ 1

AC 電源の場合は、以下を行います。

  1. ご使用の国または地域に推奨される AC 電源ケーブルを使用して、電源ケーブルの一方の端を AC 電源モジュールに接続します。

  2. 電源ケーブルのもう一方の端を AC 電源に接続します。

ステップ 2

HVAC/HVDC 電源モジュールに、次の手順で電源に接続します。

  1. ご使用の国または地域に推奨される高電圧電源ケーブルを使用して、電源ケーブルの Anderson Power Saf-D-Grid コネクタを電源モジュールの電源コンセントに接続します。カチッと音がするまで、コネクタをコンセントに完全に挿入します。

  2. 電源コードのもう一方の端を電源に接続します。

    • HVAC 電源に接続する場合は、HVAC 電源のコンセントにプラグを挿入します。

    • HVDC 電源に接続する場合は、次の手順を実行します。

      1. 電源端末の回路ブレーカーの電源がオフになっていることを確認します。

      2. 電源モジュールの各端子ポストからナットを外します。

      3. 電源ケーブルのマイナス線の端子リングを電源のマイナス端子に置き、端子ナットで固定します。

      4. 電源ケーブルのプラス線の端子リングを電源のプラス端子に置き、端子ナットで固定します。

      5. 電源ケーブルのアース線の端子リングを電源のアース端子に置き、端子ナットで固定します。

      6. 電源端子用の保護カバーがある場合は、感電の危険を避けるために端子にかぶせて締めます。

      7. 電源の回路ブレーカーで電源を入れます。

ステップ 3

DC 電源の場合は、以下を行います。

  1. 感電の危険を避けるために、電源の回路ブレーカーをオフにします。

  2. 電源の電源ケーブル線がコネクタ ブロックに接続されていることを確認します。

  3. 電源モジュールのコンセントにコネクタ ブロックを挿入します。カチッと音がするまで、コネクタ ブロックをコンセントに完全に挿入し、引き出せないことを確認します。

  4. 端子用の保護カバーがある場合は、感電の危険を避けるために端子にかぶせて締めます。

  5. DC 電源の回路ブレーカーで電源を入れます。

ステップ 4

電源の LED が点灯して緑色になっていることを確認します。

ステップ 5

ファンの動作音を確認します。電源モジュールに電力供給すると、ファンが動作を開始します。

ステップ 6

スイッチが起動したら、次の LED が点灯していることを確認します。

  • ファン モジュールのステータス（STA または STS）LED がグリーンになっている。

    ファン モジュールのステータス LED がグリーンでない場合は、ファン モジュールを取り付け直します。

  • 初期化後、スイッチ シャーシのステータス（STA または STS のラベル）LED がグリーンになっている。

ステップ 7

システム ソフトウェアが起動し、スイッチが初期化され、エラー メッセージが生成されていないことを確認します。

スイッチの初回アクセス時は、基本的な設定ができるように、セットアップ ユーティリティが自動的に起動します。スイッチの設定手順、およびモジュール接続の確認手順については、該当する Cisco Nexus 9000 シリーズ コンフィギュレーション ガイドを参照してください。
