メインメニュー：メインメニューでは、インストールされている Cisco Crosswork アプリケーションと、デバイス管理および管理のタスクに移動できます。メニューオプションは、インストールされている Cisco Crosswork アプリケーションによって若干異なる場合があります。

2

ダッシュレット：情報は、インストールされている Cisco Crosswork アプリケーションによって異なります。

• ダッシュレット内の詳細情報をドリルダウンするには、値をクリックします。クリックしたフィルタ処理済みデータのみを表示するウィンドウが表示されます。

• ダッシュレットのレイアウトを追加または変更するには、[ビューのカスタマイズ（Customize View）] をクリックします。ダッシュレットを目的のレイアウトに移動し、[保存（Save）] をクリックします。

3

設定のアイコン：

[アラート（Alerts）] アイコンは、注意が必要なシステム操作に関連する現在のエラー状態を通知し、それらの状態に関する詳細情報へのリンクを提供します。

[イベント（Events）] アイコンは、システム操作に関連する新しいイベントを通知し、すべてのシステムイベントの履歴にアクセスできるようにします。

[バージョン情報（About）] アイコンには、Cisco Crosswork 製品の現在のバージョンが表示されます。

[ユーザアカウント（User Account）] アイコンを使用すると、ユーザ名の表示、パスワードの変更、ログアウトを行えます。

1

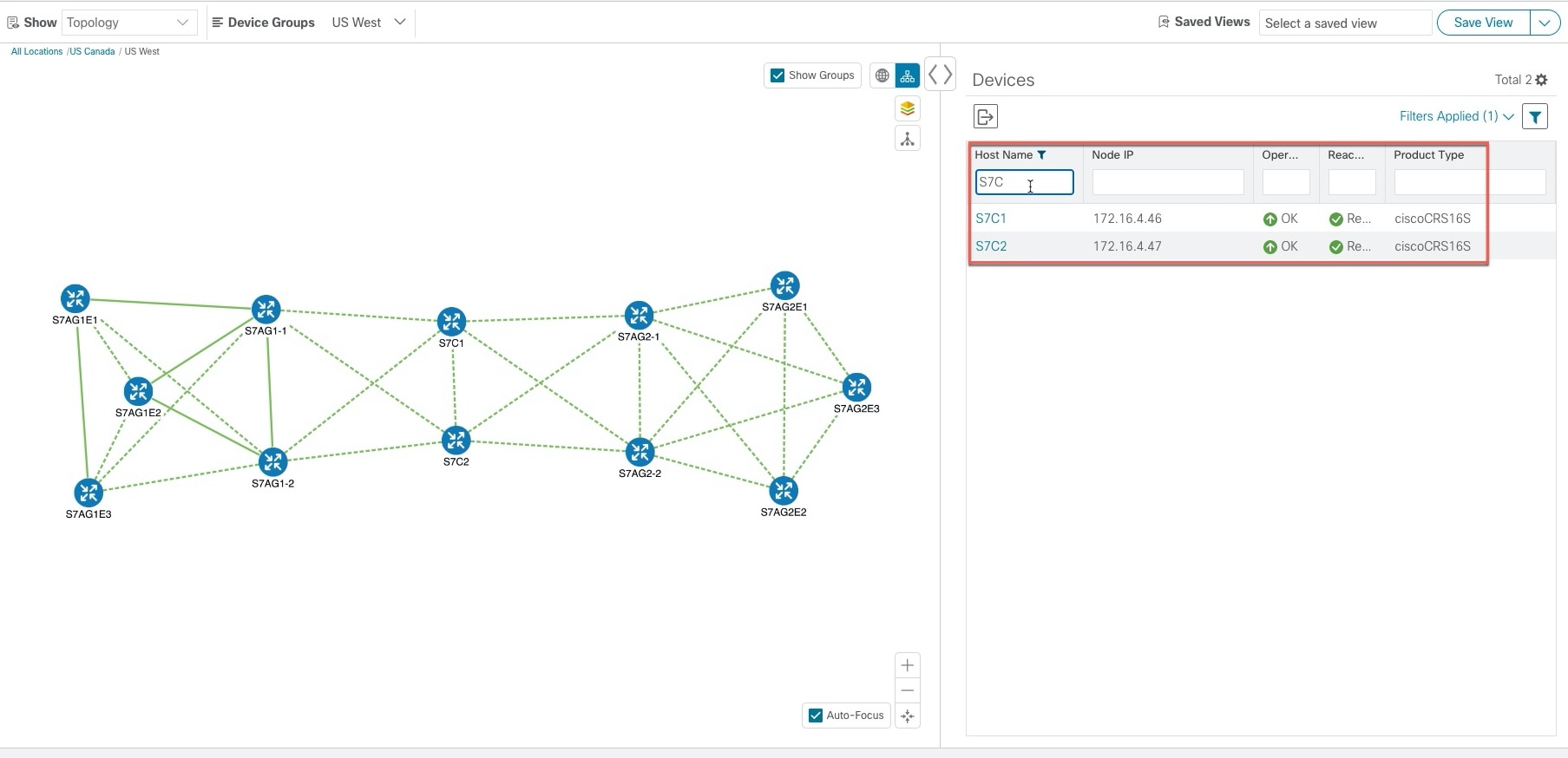

[トポロジマップビュー（Topology Map View）]：[表示（Show）] ドロップダウンリストから、マップに表示するデータを表示するオプションをクリックします。

[トポロジ（Topology）] を選択すると、ネットワーク内のデバイスとリンクが表示されます。

[トラフィック エンジニアリング（Traffic Engineering）] を選択すると、TE トンネル情報が表示されます。

2

[デバイスグループ（Device Groups）]：ドロップダウンリストから、トポロジマップに重点を置くデバイスのグループをクリックします。他のすべてのデバイスグループは非表示になります。

3

[トポロジマップ（Topology Map）]：ネットワークトポロジは、論理マップまたは地理的マップに表示できます。ここでは、デバイスとリンクが地理的コンテキストで表示されます。マップでドリルダウンすると、デバイスとリンクに関する詳細を確認できます。

[デバイス（Device）]：

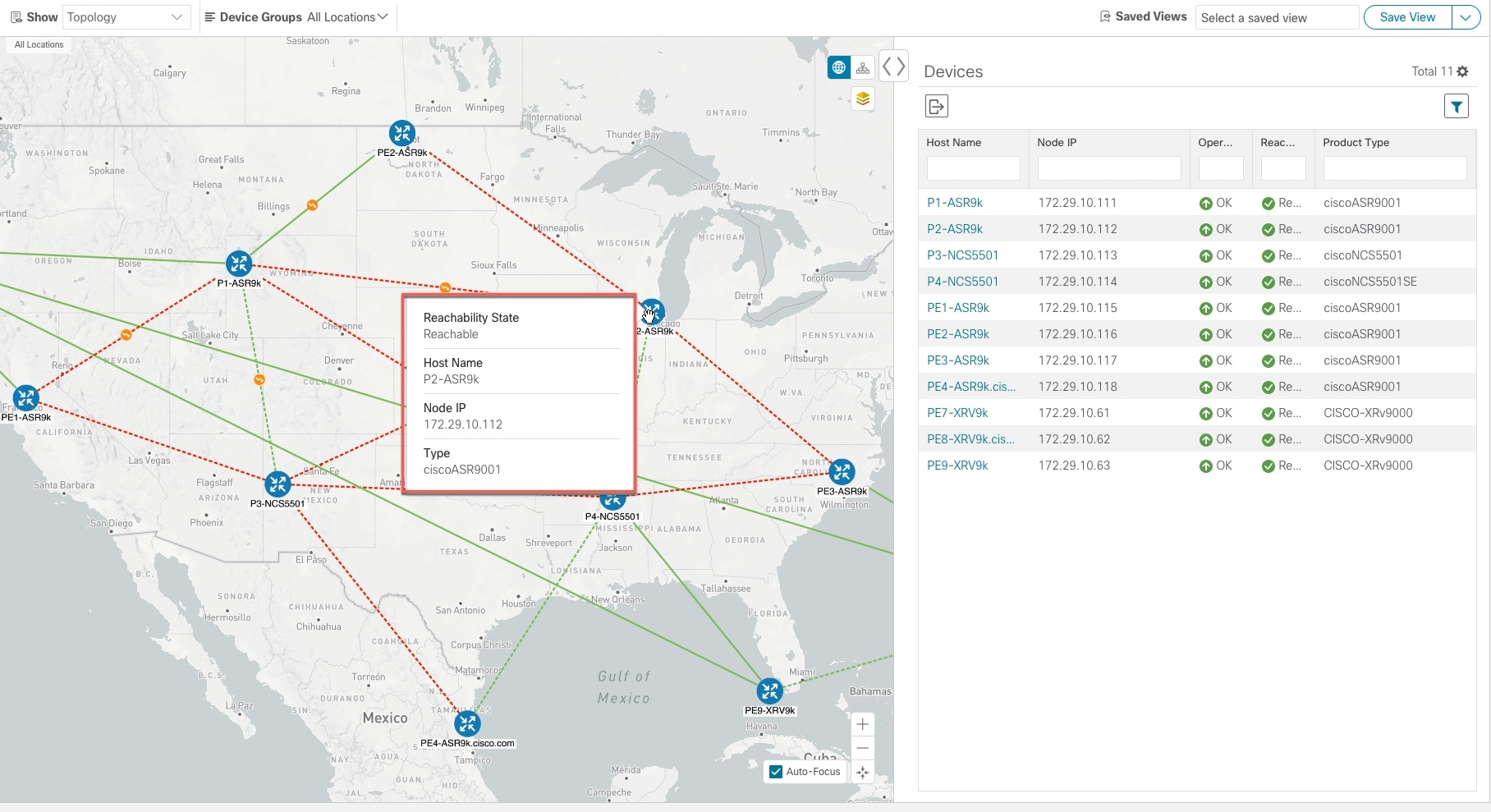

• デバイス設定の概要を表示するには、マウスカーソルをデバイスアイコンの上に合わせます。ホスト名、状態、ノードID、およびデバイスタイプを表示するポップアップウィンドウが表示されます。

• デバイスの詳細を表示するには、デバイスアイコンをクリックします。

• デバイスが物理的に近接している場合、地理的なマップはそれらをクラスタとして表示します。青色の円内の番号（） は、クラスタ内のデバイスの数を示します。この方法でデバイスを表示すると、マップ上での重複や混乱を防ぐことができます。

[リンク（Link）]：

• 実線は、2 つのデバイス間の単一リンクを示します。2 つのデバイス間、またはデバイスとデバイスのクラスタの間に複数のリンクがある場合は、代わりに線は点線で表示されます。破線は、複数のリンクを表す集約リンクか、または同じ物理リンクでの複数のプロトコル（IPv4 や IPv6 など）の使用を示します。

• リンク情報の詳細を表示するには、リンクをクリックします。

4

：論理マップは、自動レイアウトアルゴリズムに従って配置されたデバイスとそれらのリンクを示し、地理的な位置は無視されます。レイアウトアルゴリズムを変更できます。

：地理的マップは、単一のデバイス、デバイスクラスタ、リンク、およびトンネルを世界地図に重ねて表示します。マップ上の各デバイスの位置は、デバイスインベントリで定義されているデバイスの GPS 座標（経度と緯度）を反映します。

：[表示設定（Display Preferences）] ウィンドウでは、デバイス、リンク、使用率、および TE トンネルメトリックの表示設定を変更できます。

5

[サイドパネルの展開/折りたたみ/非表示（Expand/Collapse/Hide Side Panel）]：サイドパネルの内容を展開するか、または折りたたみます。トポロジマップを拡大表示するには、サイドパネルを閉じます。

6

このウィンドウの内容は、トポロジマップの [表示（Show）] に設定されている内容と、デバイス、リンク、SR-TE ポリシー、または RSVP-TE トンネル の詳細情報を表示するように選択したかどうかによって異なります。

7

[保存済みカスタムマップビュー（Saved Custom Map Views）]：現在のマップの設定とレイアウト、保存済みビューに保存されているテーブルの設定を使用して名前付きカスタムビューを作成したり、以前に作成したカスタムビューを表示できます。また、[デバイス（Devices）] テーブルと [トラフィック エンジニアリング（Traffic Engineering）] テーブルに適用されるフィルタもすべて保存されます。
