トポロジマップでの SR-TE ポリシーと RSVP-TE トンネルの表示
Crosswork Optimization Engine 可視化は、SR-TE ポリシーと RSVP-TE トンネルを簡単に表示および管理できるようにして、最も大きな価値をもたらします。ネットワークを視覚的に調べることで、これらの TE トンネルのプロビジョニングと維持の複雑さが大幅に緩和されます。
(注) |
このドキュメントでは、ナビゲーションを Crosswork Optimization Engine を使用する場合、ナビゲーションは になります。 と記載しています。ただし、Crosswork Network Controller ソリューション内で |

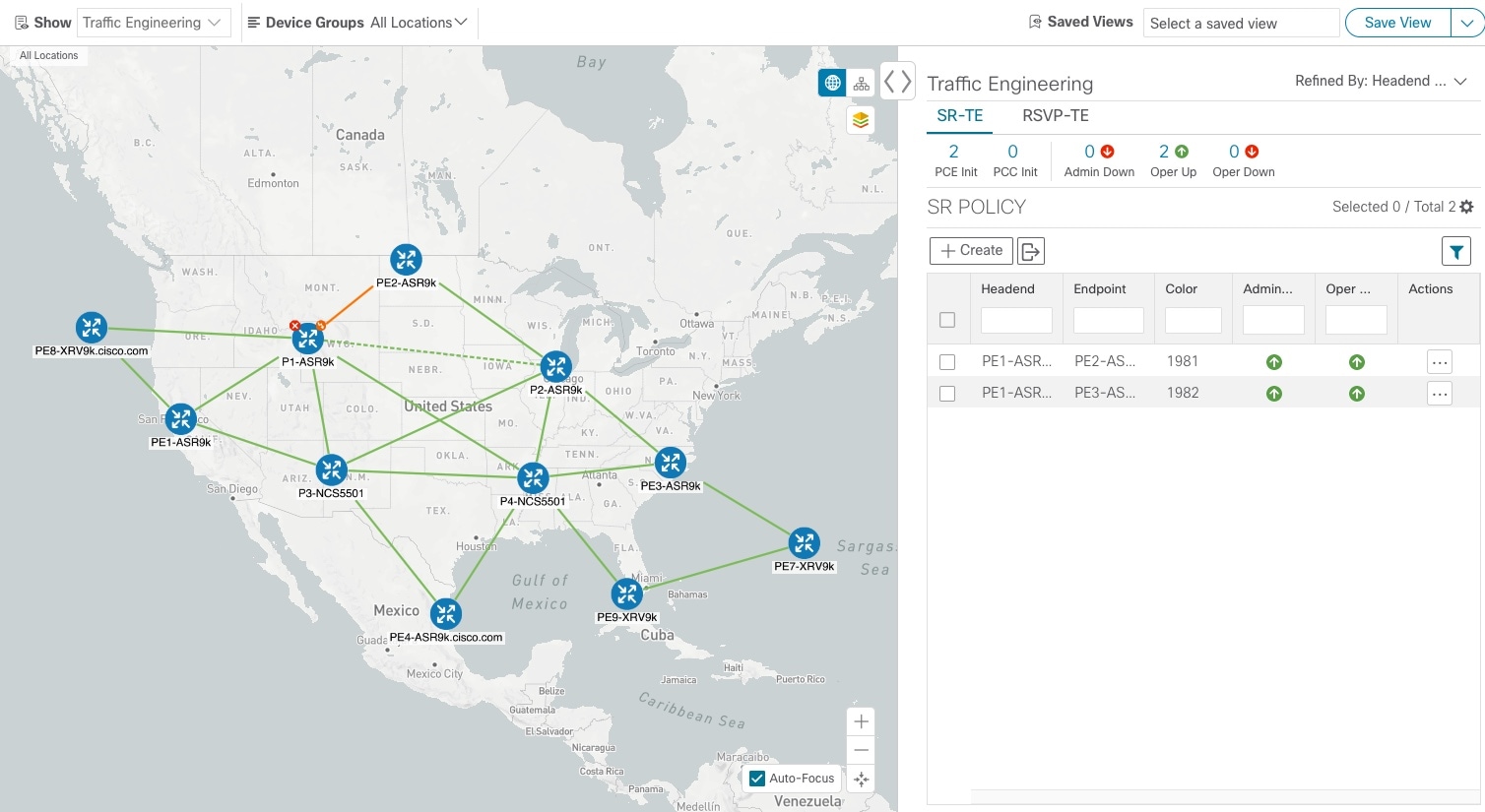

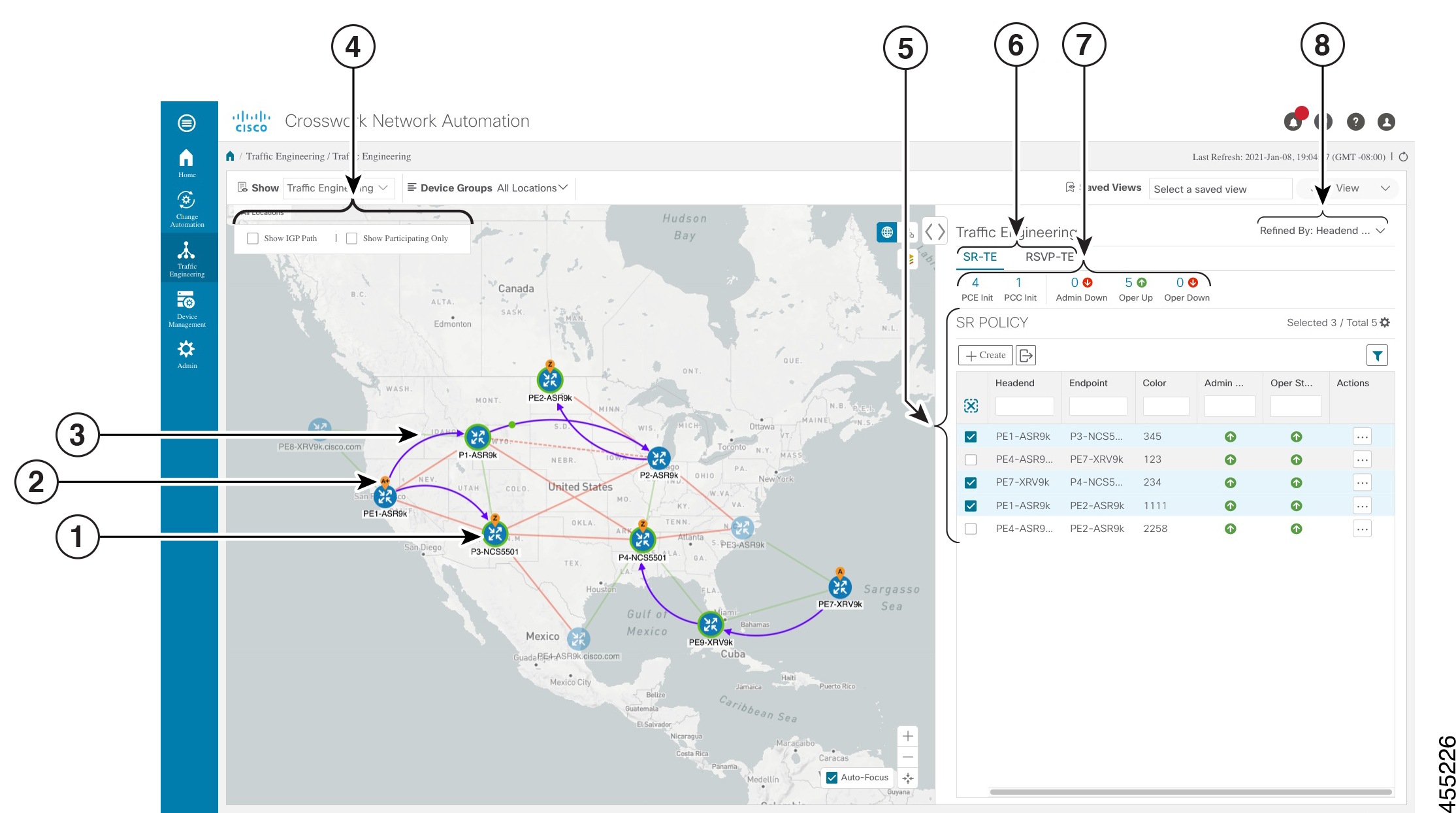

引き出し線番号 | 説明 | |||
---|---|---|---|---|
1 |
SR-TEポリシー:緑色のアウトラインが付いたデバイス()は、そのデバイスまたはクラスタ内のデバイスにノード SID が関連付けられていることを示します。 RSVP-TE トンネル:オレンジ色のアウトラインが付いたデバイス()は、ストリクトホップであることを示します。オレンジ色の点線のアウトラインは、ルーズホップが検出されたことを示します。
|
|||
2 |

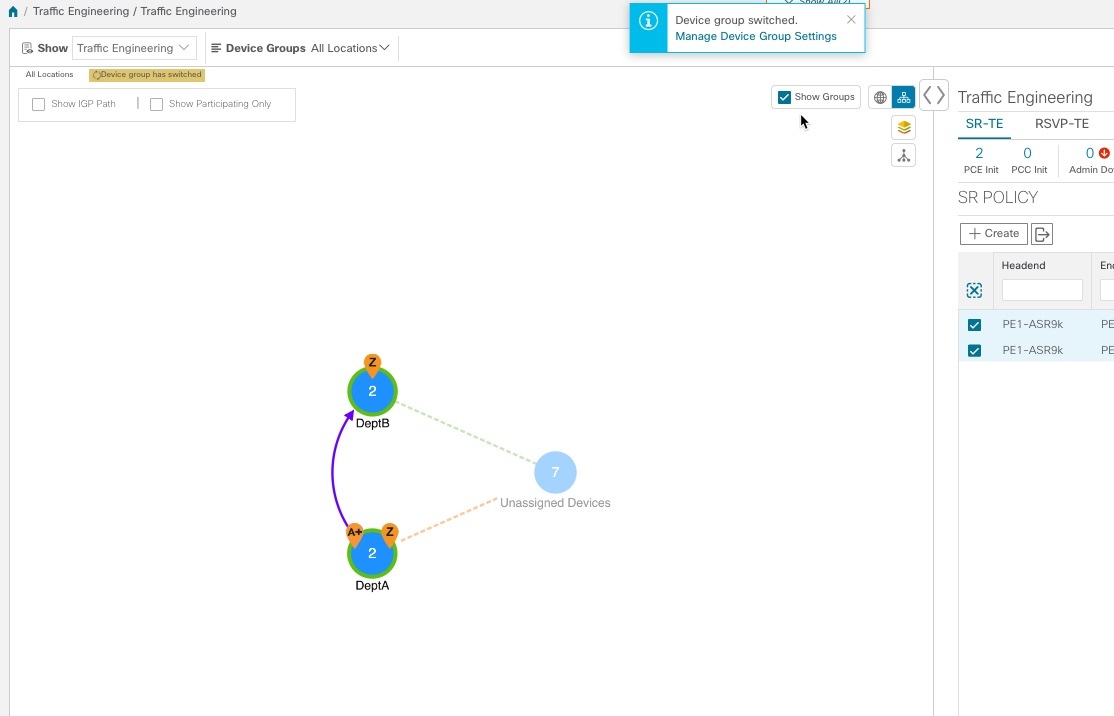

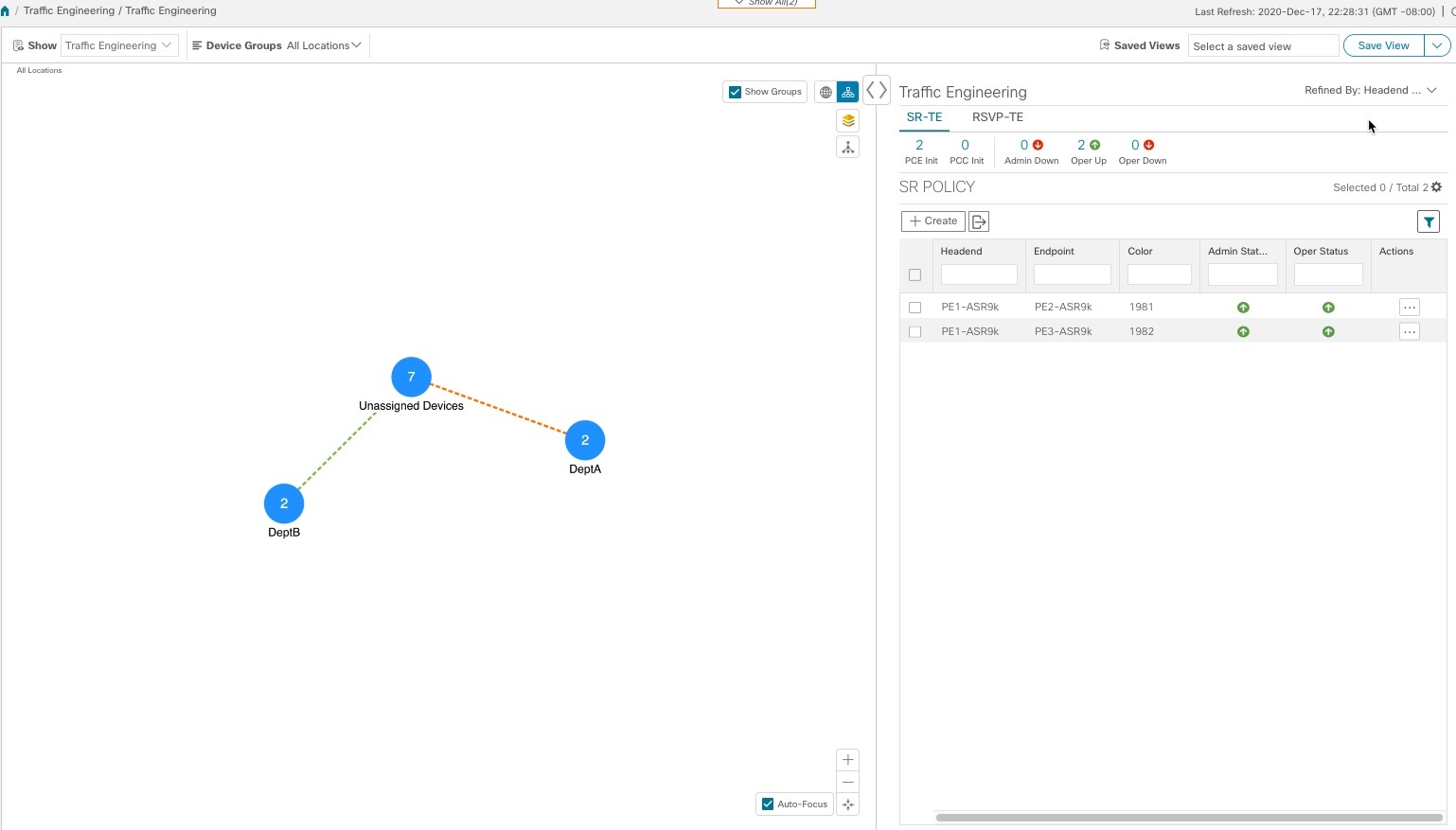

SR-TE ポリシーと RSVP-TE トンネルの発信元と接続先:デバイスクラスタに A と Z の両方が表示される場合、クラスタ内の 1 つ以上のノードが送信元で、もう一方のノードが接続先です。A+ は、ノードから発信される複数の SR-TE ポリシーまたは RSVP-TE トンネルがあることを示します。Z+ は、ノードが複数の TE トンネルの接続先であることを示します。 |
|||
3 |

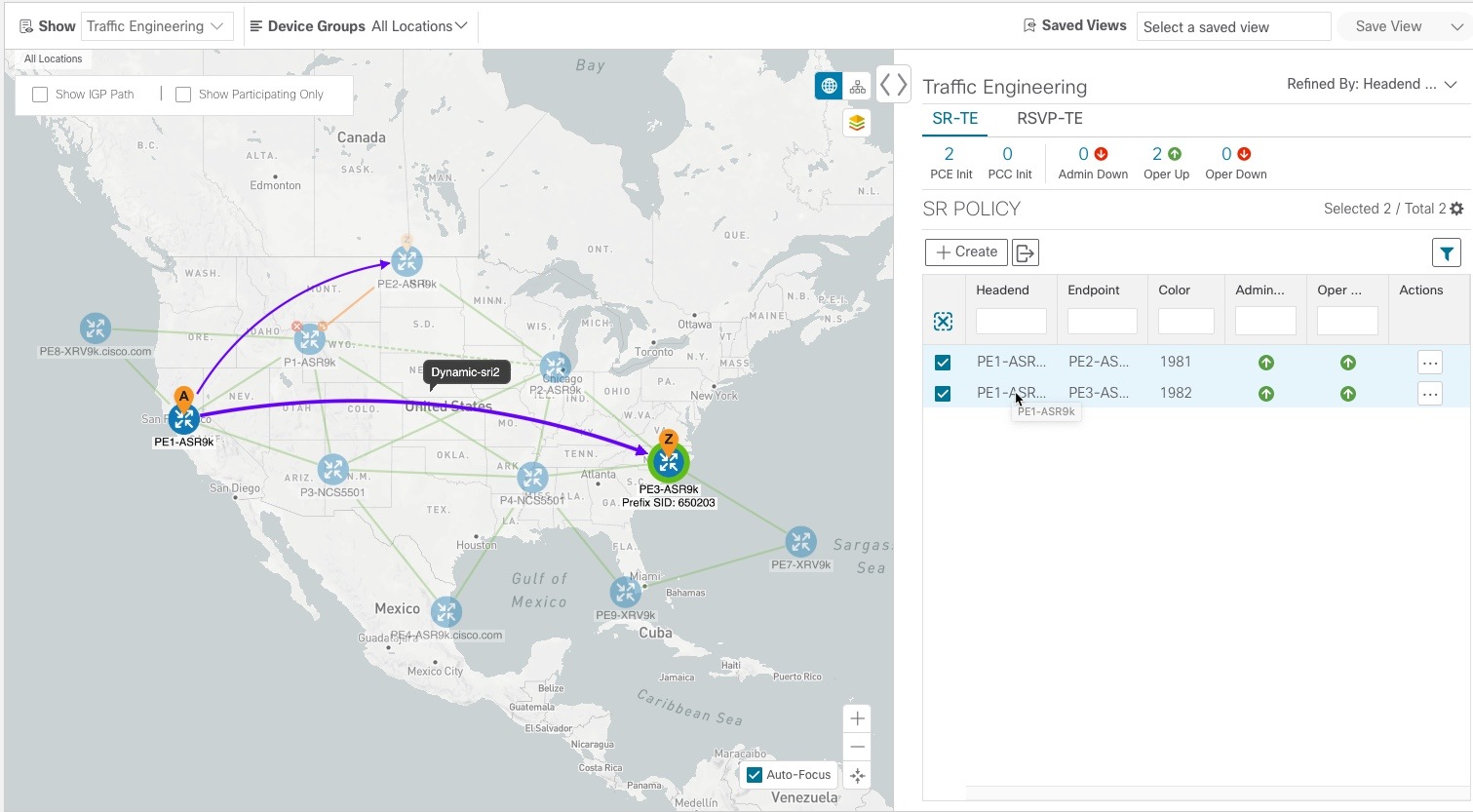

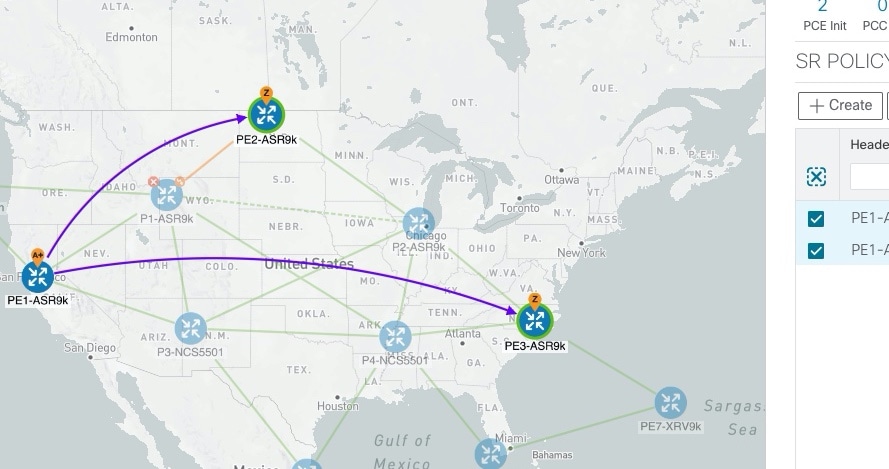

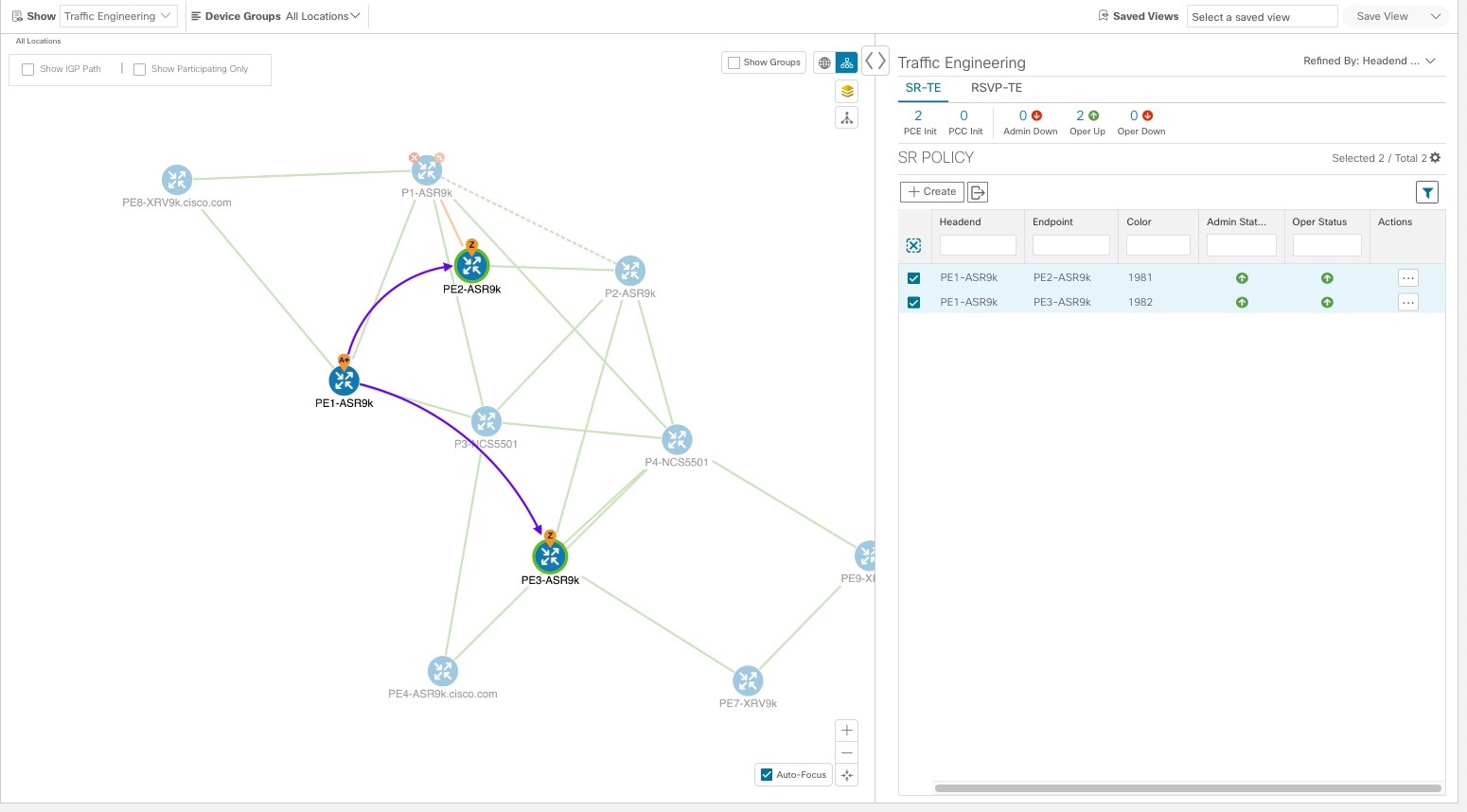

SR-TE ポリシーと RSVP-TEトンネル: SR-TE ポリシーまたは RSVP-TE トンネルが SR-TE ポリシーまたは RSVP-TE トンネルテーブルで選択されると、送信元と接続先を示す紫色の方向線としてマップに表示されます。 隣接セグメント ID(SID)は、パスに沿ったリンクに緑色のドット()として表示されます。 |
|||
4 |

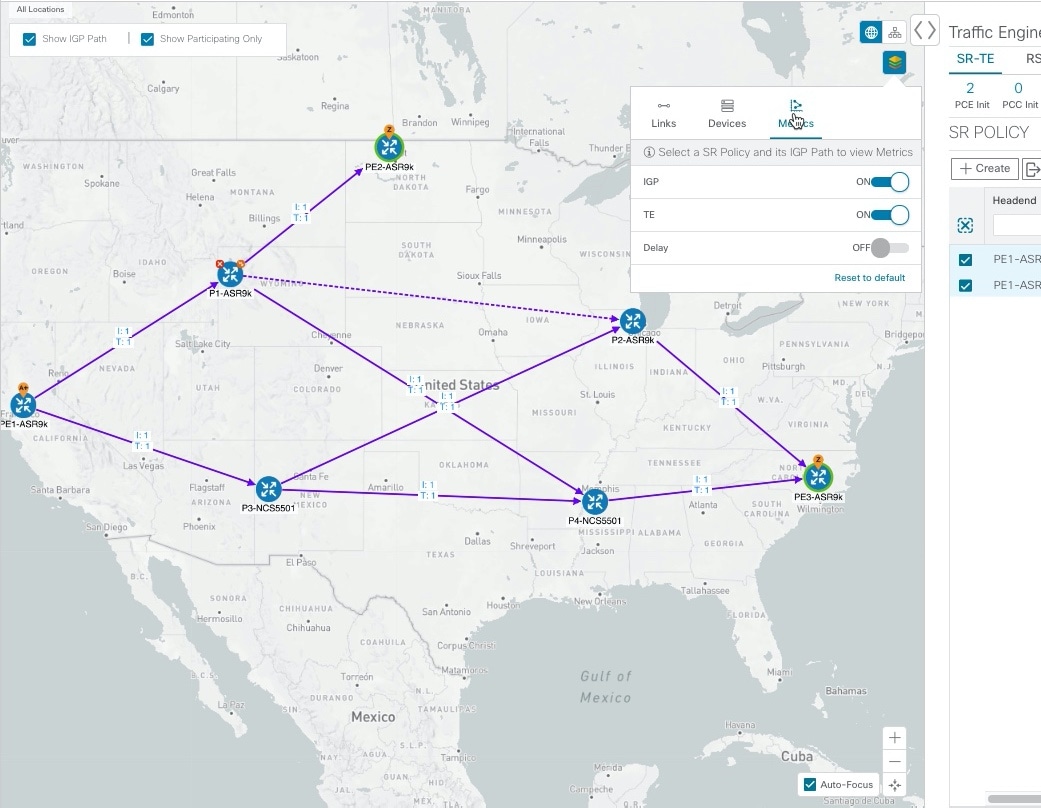

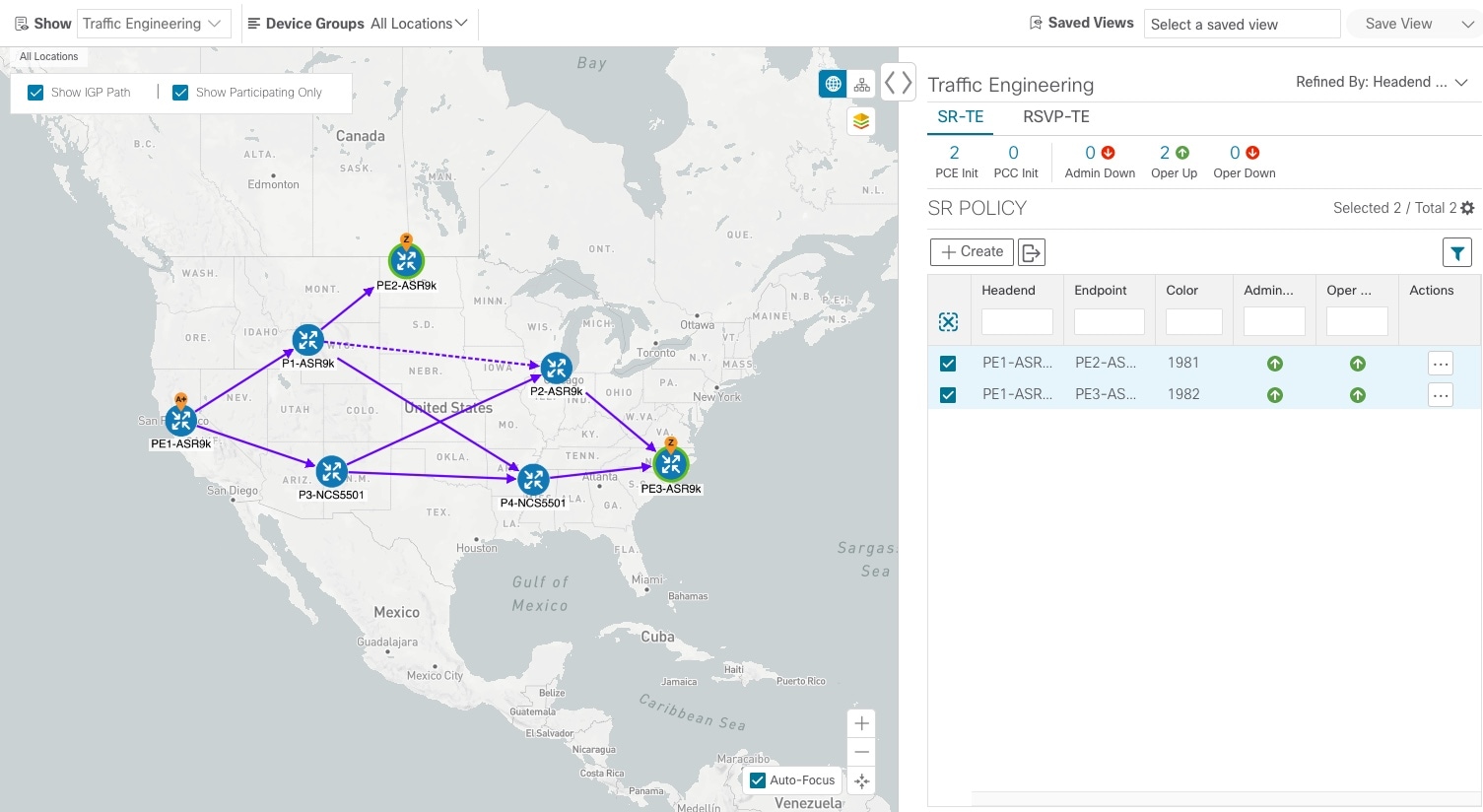

該当するチェックボックスをクリックして、次のオプションを有効にします。
|
|||
5 |

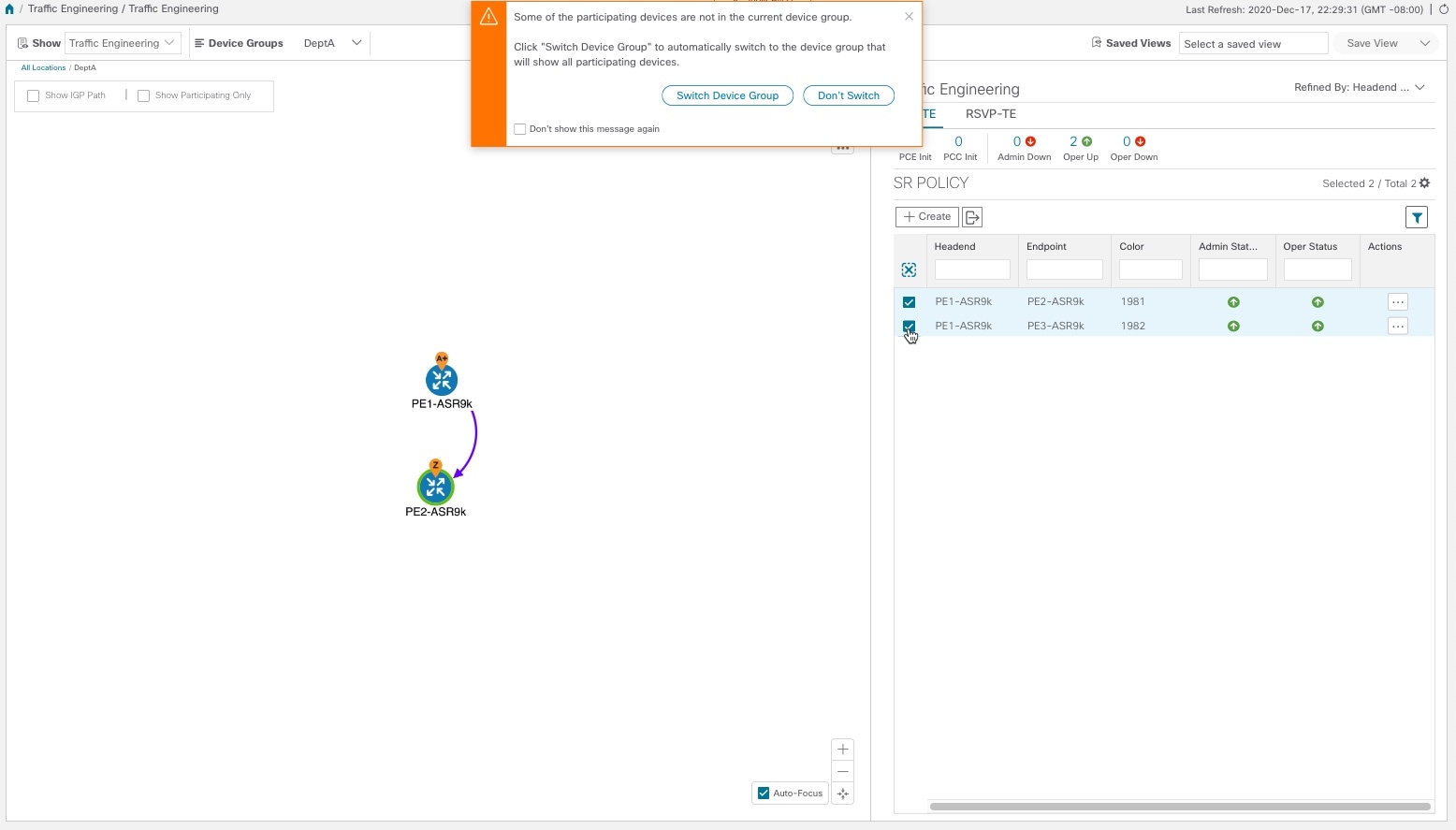

このウィンドウの内容は、選択またはフィルタ処理された内容によって異なります。この例では、[SR-TE] タブが選択され、[SRポリシー(SR Policy)] テーブルが表示されます。トポロジマップで選択した内容、または TE トンネルを表示および管理しているプロセスに応じて、次の操作を実行できます。 |
|||
6 |
[SR-TE] タブまたは [RSVP-TE] タブをクリックして、TE トンネルのそれぞれのリストを表示します。 | |||
7 |

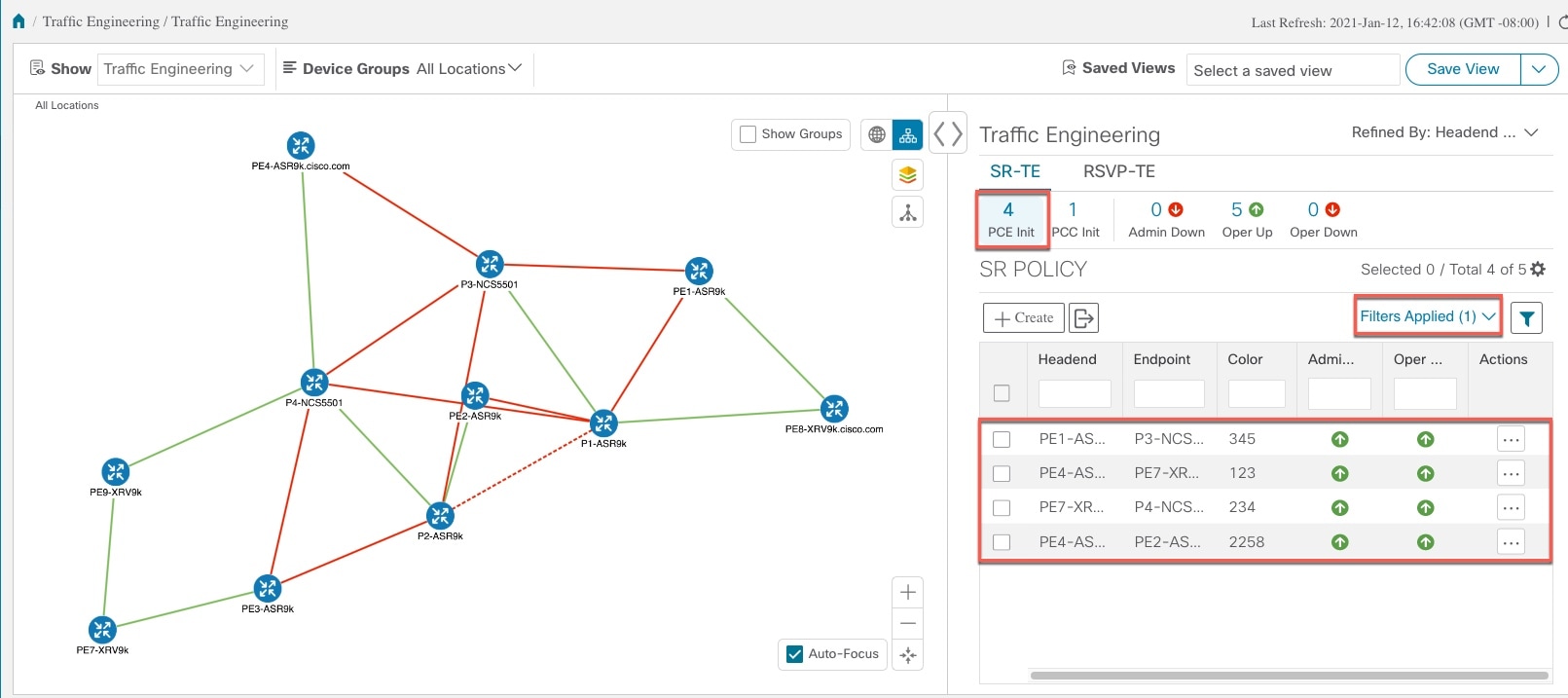

ミニダッシュボードには、動作中の TE トンネルのステータスと、[SRポリシー(SR Policy)] テーブルまたは [RSVP-TE] テーブルに現在リストされている PCC および PCE によって開始されたトンネルの数が表示されます。フィルタが適用されると、ミニダッシュボードが更新され、SR ポリシーまたは RSVP-TE テーブルに表示される内容が反映されます。 | |||
8 |

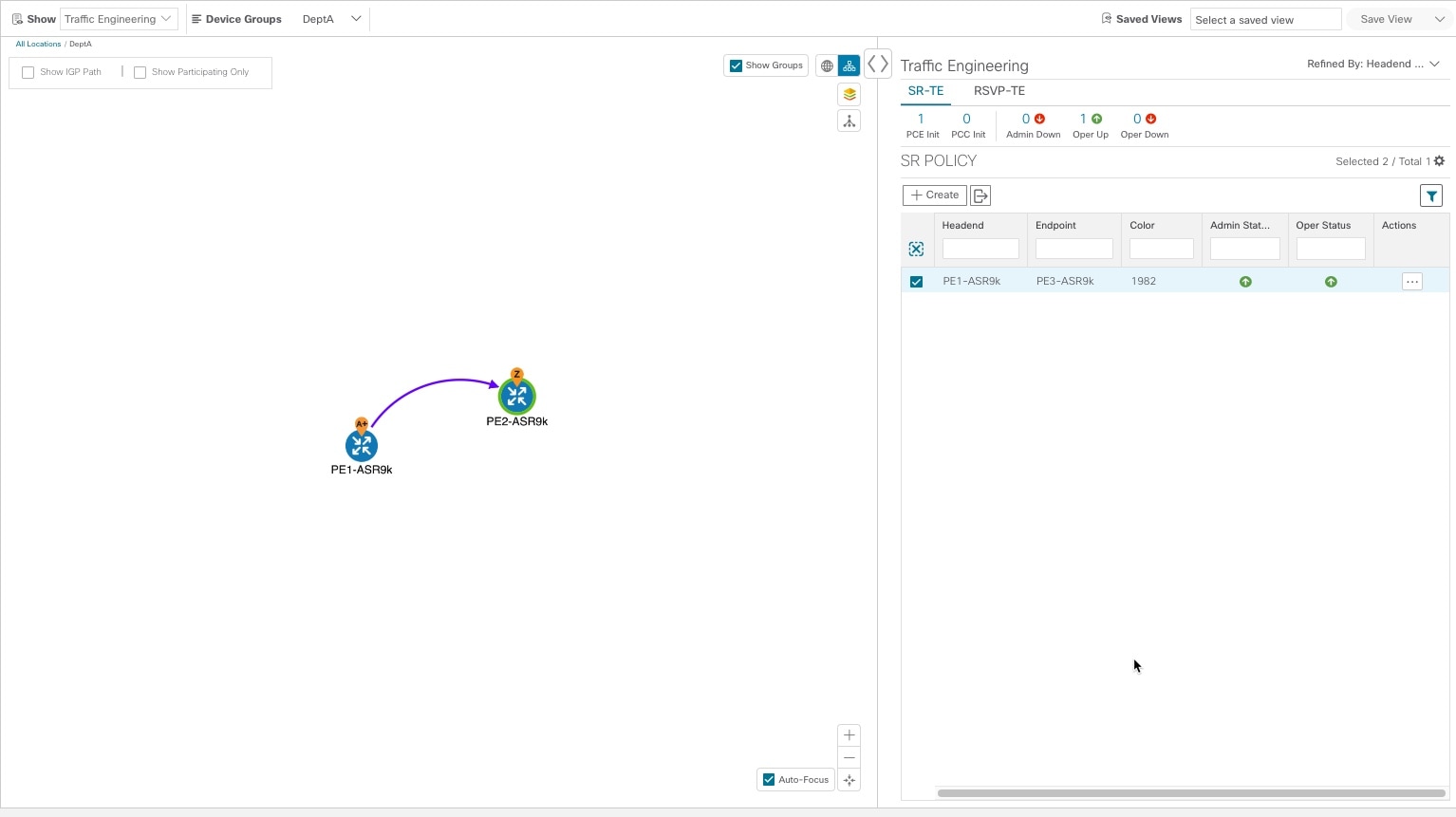

このオプションでは、グループフィルタ(使用している場合)をテーブルデータに適用する方法を選択できます。たとえば、[ヘッドエンドのみ(Headend only)] を選択した場合、ポリシーのヘッドエンドデバイスが選択されたグループにあるポリシーのみが表示されます。このフィルタを使用すると、特定の設定を確認でき、大規模なネットワークがある場合に役立ちます。 |
RSVP-TE トンネルの表示は、次の点を除いて類似しています。
引き出し線番号 | 説明 | |||
---|---|---|---|---|
1 |

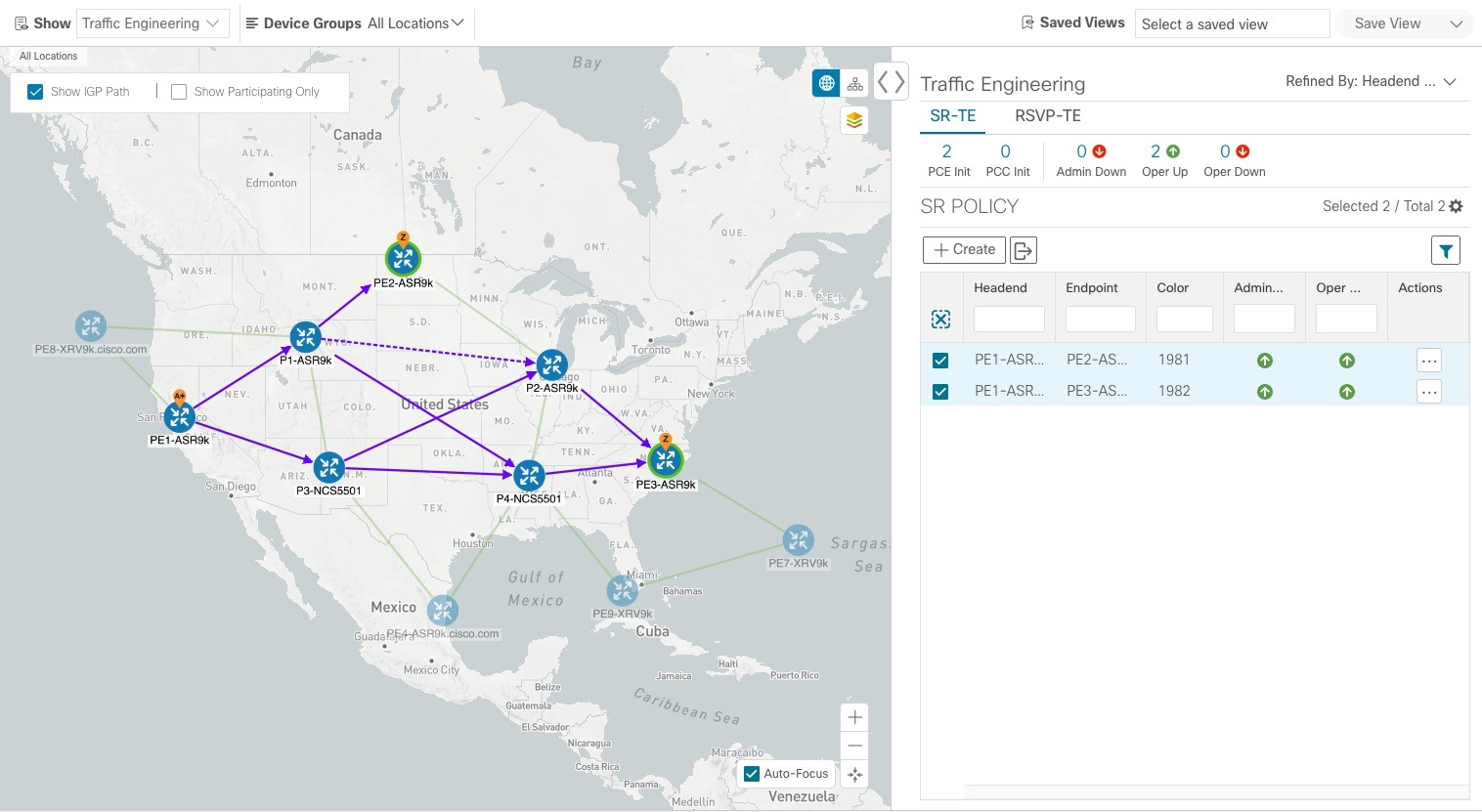

[IGPパスの表示(Show IGP Path)] オプションは使用できません。 |
|||
2 |
レコードルートオブジェクト(RRO)パスは直線で表示されます。 |
|||
3 |
明示的ルートオブジェクト(ERO)パスは曲線として表示されます。
|
