ESXIでのSSMのオンプレミス展開とCatalyst 9000スイッチの登録

はじめに

このドキュメントでは、ESXIにSSMをオンプレミスで導入し、Catalyst 9000シリーズスイッチを登録する方法について説明します。

前提条件

要件

次の項目に関する知識があることが推奨されます。

• Vmware ESXiの基本設定。

• Cisco Catalyst 9000シリーズスイッチのポリシーを使用したスマートライセンス。

• Smart Software Manager On-Premに精通していること。

使用するコンポーネント

このドキュメントの情報は、次のソフトウェアとハードウェアのバージョンに基づいています。

• C9200
• C9300
• C9400
• C9500
• C9600

• Cisco IOS® XE &17.Xソフトウェア

このドキュメントの情報は、特定のラボ環境にあるデバイスに基づいて作成されました。このドキュメントで使用するすべてのデバイスは、クリアな（デフォルト）設定で作業を開始しています。本稼働中のネットワークでは、各コマンドによって起こる可能性がある影響を十分確認してください。

設定

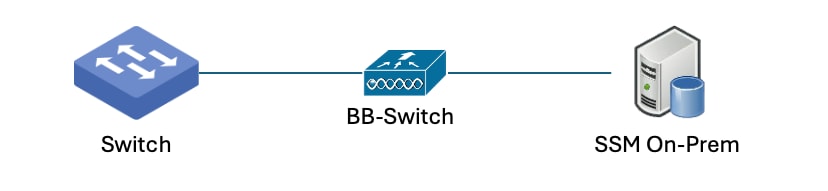

ネットワーク図

コンフィギュレーション

ESXIでのオンプレミスSSMの導入

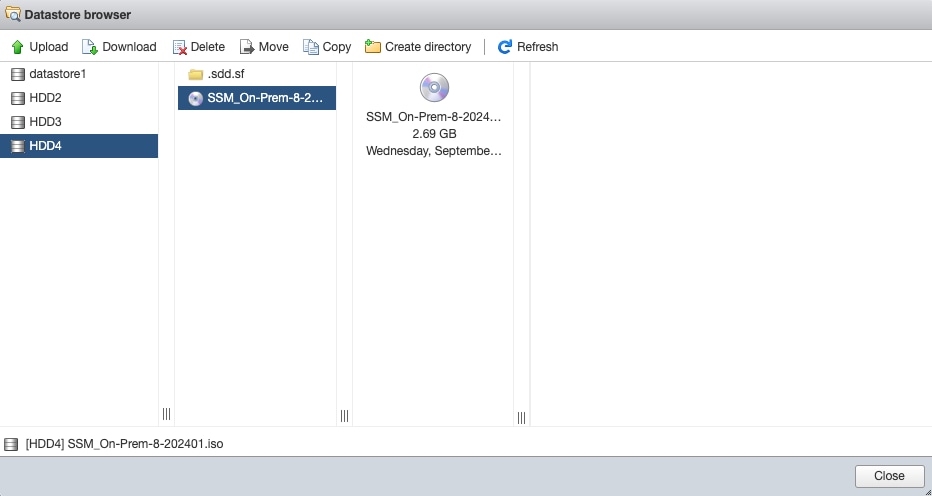

1. CCOからISOイメージをダウンロードし、ESXiデータストアにアップロードします。

イメージのリンク：Smart Software Managerオンプレミス – 8-202401

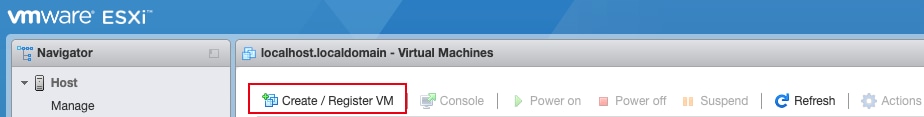

2. ESXIの左上隅にあるCreate / Register VMをクリックして、仮想マシンを作成します。

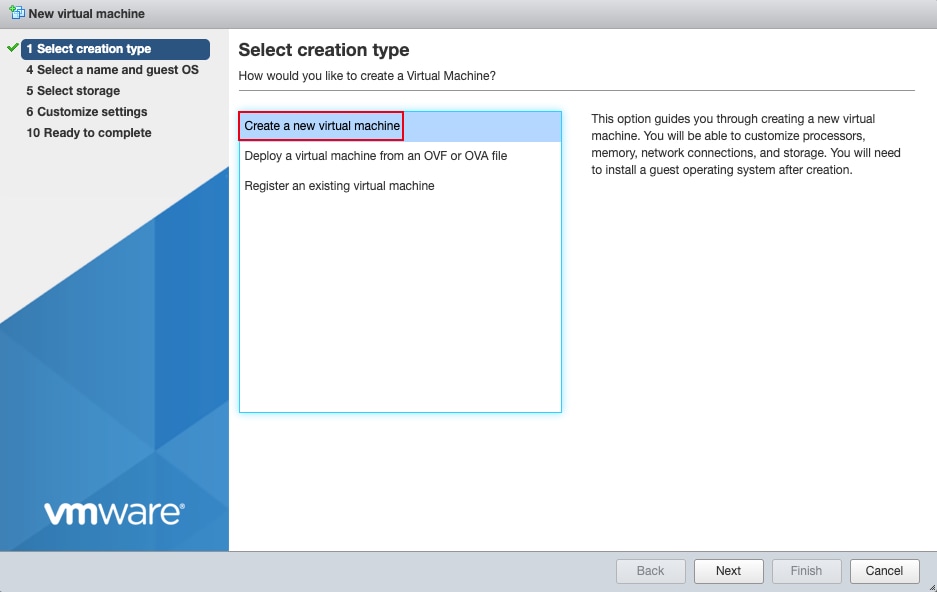

3. [作成の種類の選択]ページで、[新しい仮想マシンを作成]を選択し、[次へ]をクリックして次の手順に進みます。

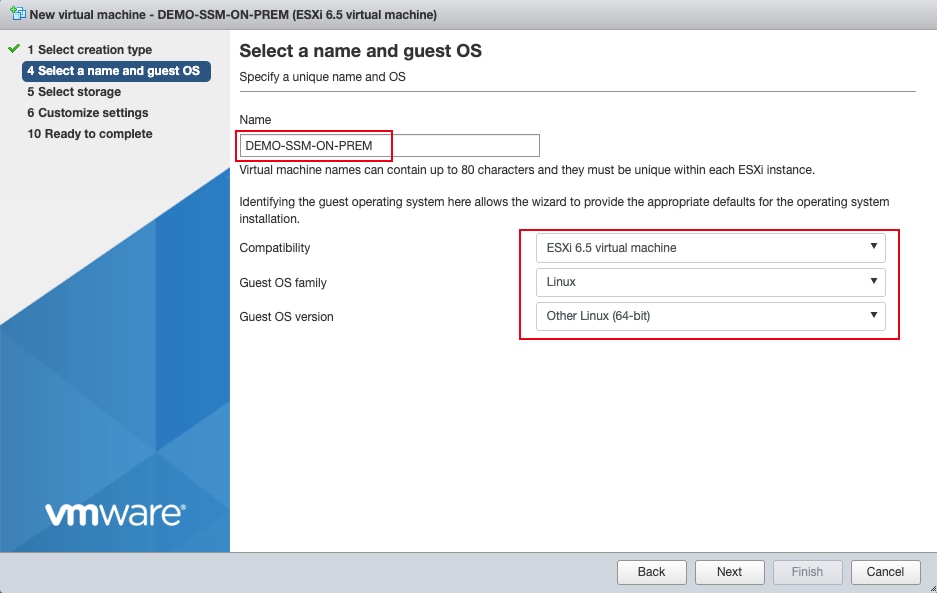

4. VM名とゲストOSを選択し、OSタイプがLinuxに設定され、Guest-OSがCentOS 7 64ビットまたはLinux Other 64ビットのいずれかに設定されていることを確認します。

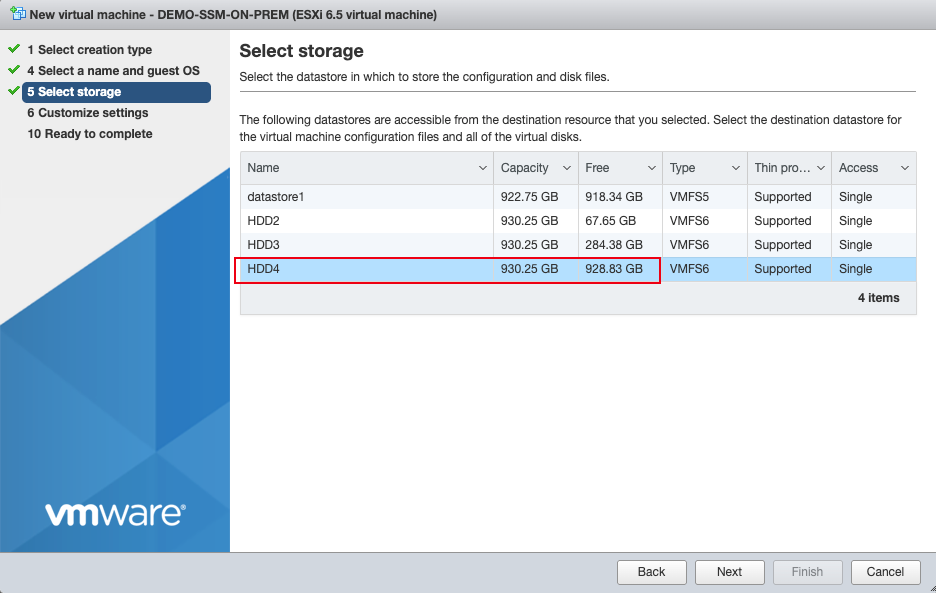

5. オンプレミス導入の場合はストレージを選択します。 十分なスペースがあることを確認してください。

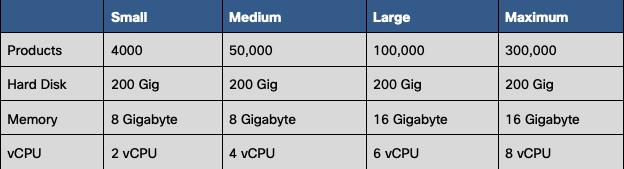

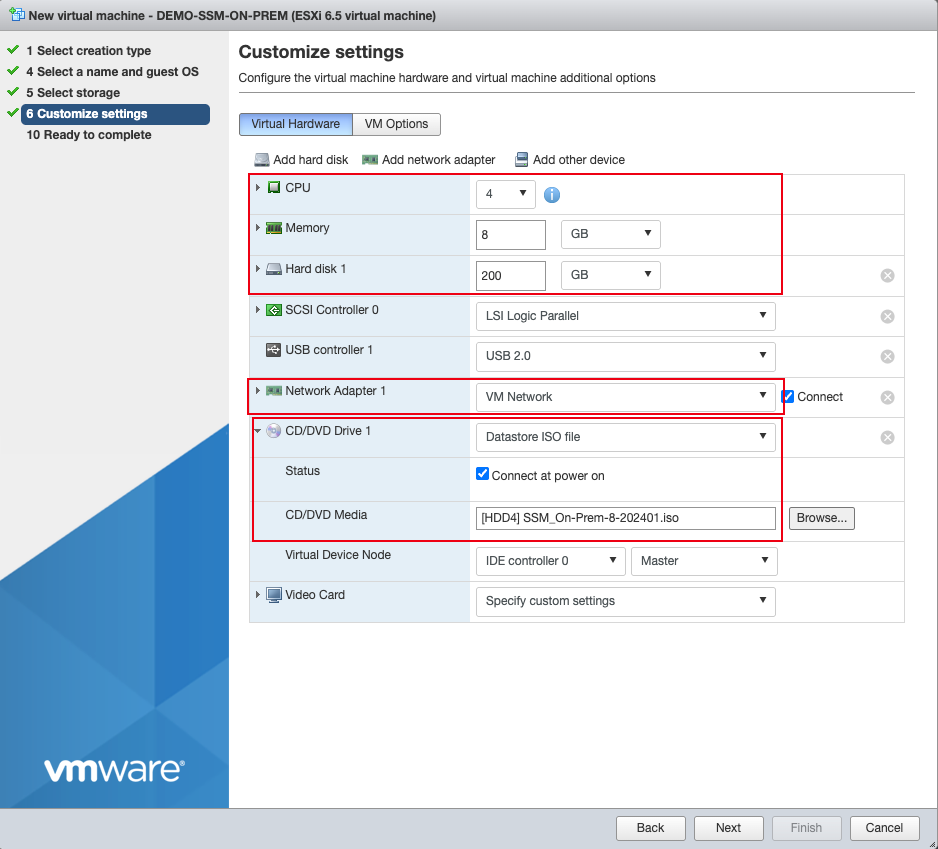

6. 仮想マシンハードウェアおよび仮想マシンの追加オプションを設定します。仮想マシンの設定は、表に示されている設定要件を満たす必要があります。

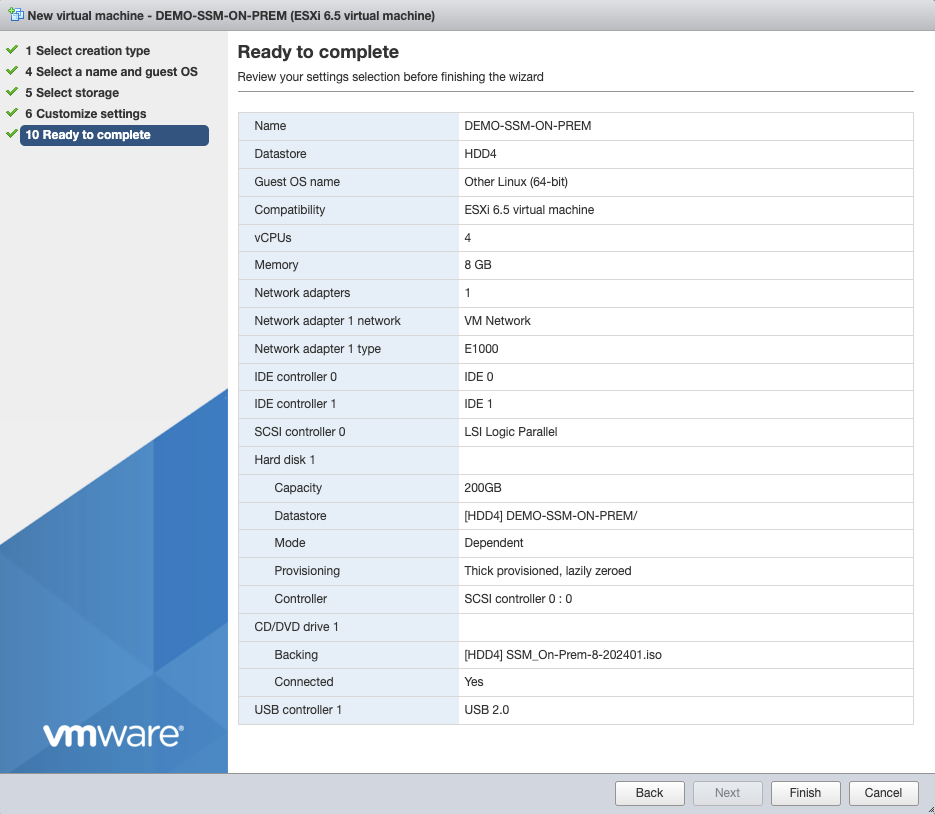

7. ウィザードを終了する前に、選択した設定を確認します。確認後、Finishボタンをクリックして、仮想マシンの導入を完了します。

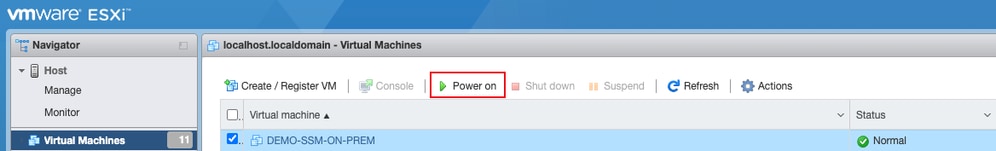

8. 次に、新しく導入した仮想マシンの電源をオンにして、インストールプロセスを開始します。ESXIの仮想マシンで作成したVMを見つけ、これを選択して上の電源オンをクリックします。

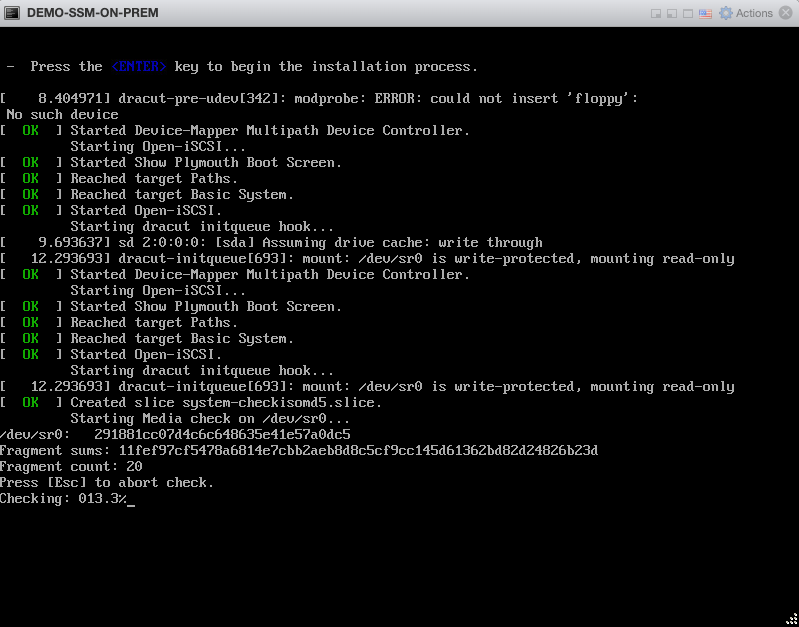

9. VMのコンソールを開き、Install Cisco SSm On-Premを選択します。 この状態は約1分間続き、基本設定ページに入ります。

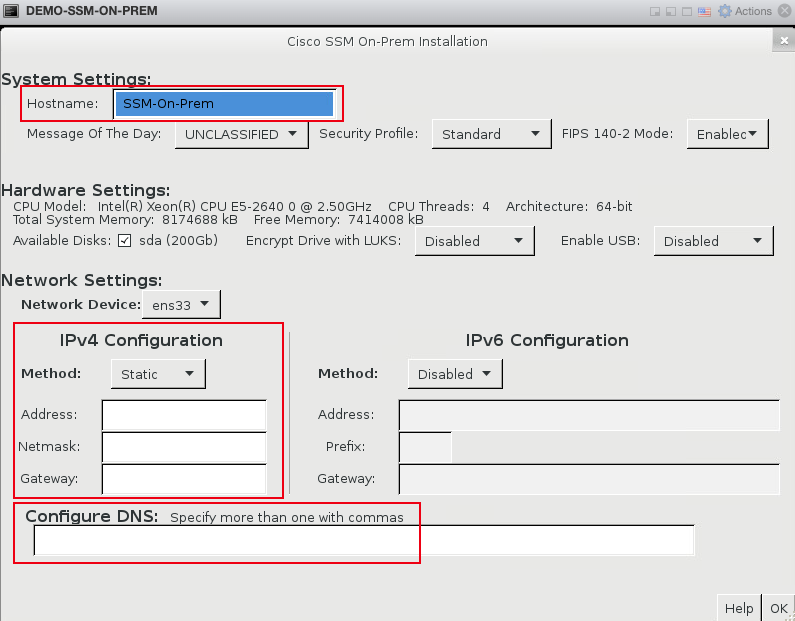

10. このページでは、hostname、ip、dnsなどのSSMオンプレミス設定を入力する必要があります。

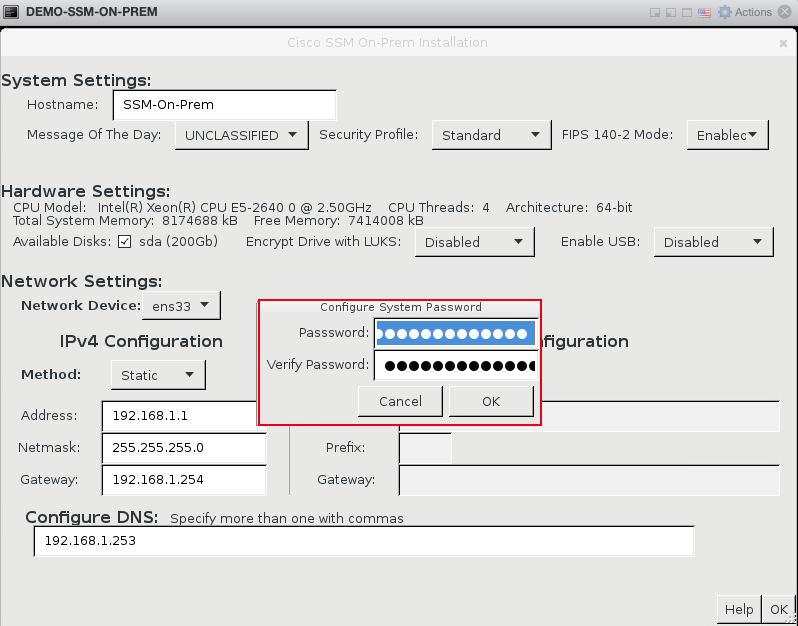

11. 「OK」をクリックすると、パスワードの設定を求めるメッセージが表示されます。2回入力するパスワードは同じにする必要があります。このパスワードは、後でCLIにログインするときに使用します。

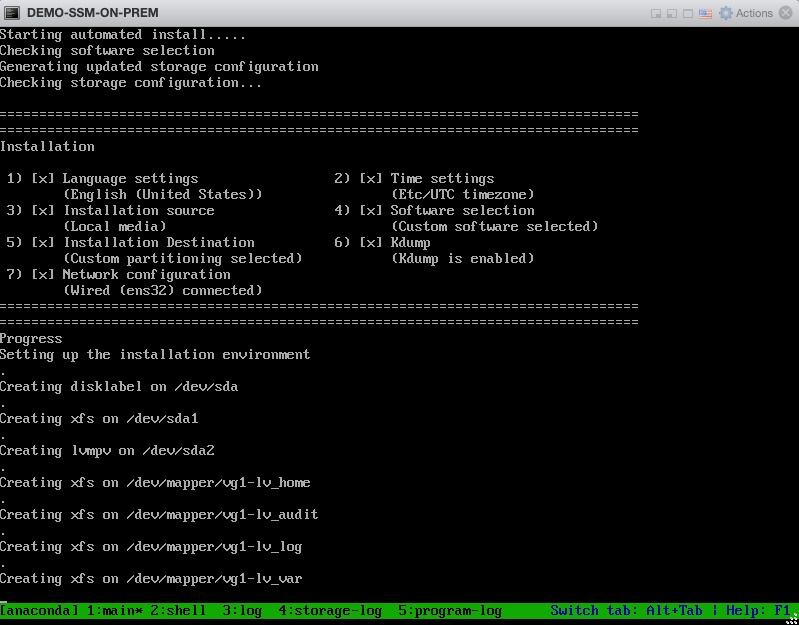

12. その後、SSMオンプレミスのインストールを続行します。 全体のプロセスは約30分かかります。完了すると、VMが自動的に起動します。その後、SSMオンプレミスのインストールが続行されます。

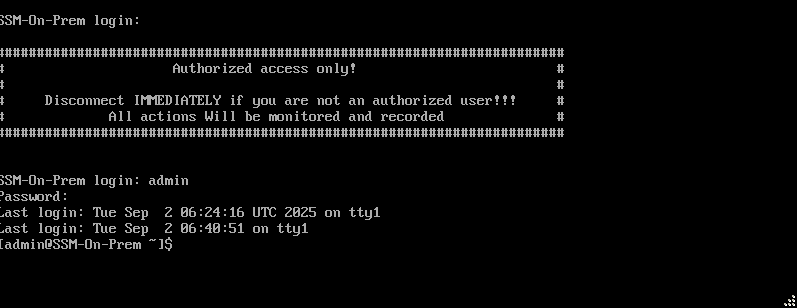

13. 再起動が完了したら、CLIにログインして確認できます。ユーザ名はadminで、パスワードは今設定したばかりのパスワードです。

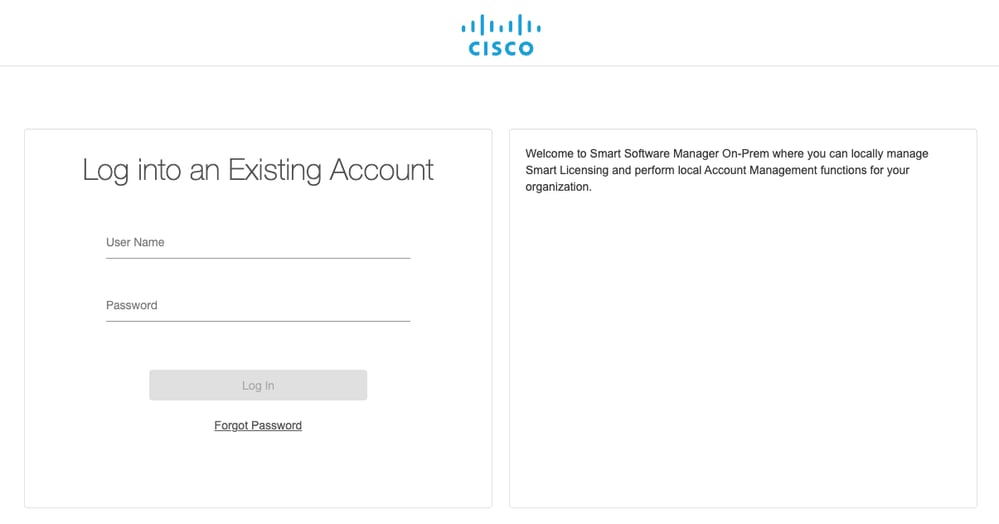

14. インストールが完了したら、ブラウザを使用してhttps://x.x.x.x:8443にログインし、次のステップに進みます。ログイン画面が表示されたら、クレデンシャルadmin/CiscoAdmin!2345を使用してログインします。これは、オンプレミスへの最初のログインの初期パスワードです。

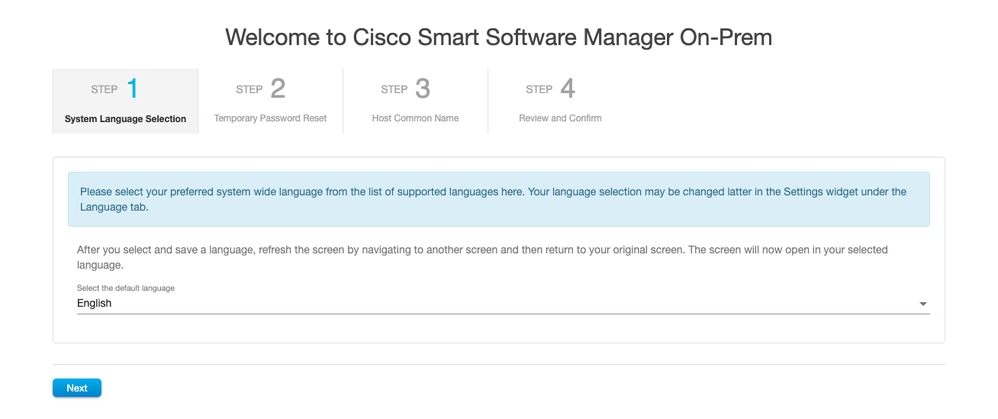

15. ログインをクリックすると、オンプレミス導入がシステム言語の選択から始まる次の段階に入ります。

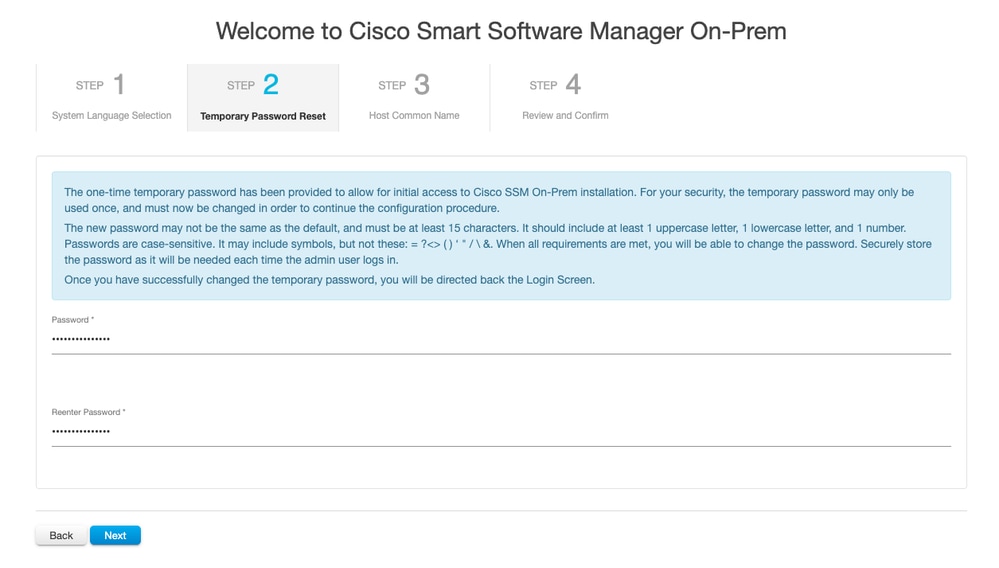

16. Temporary Password Resetページで、このステップによりGUIパスワードがリセットされます。

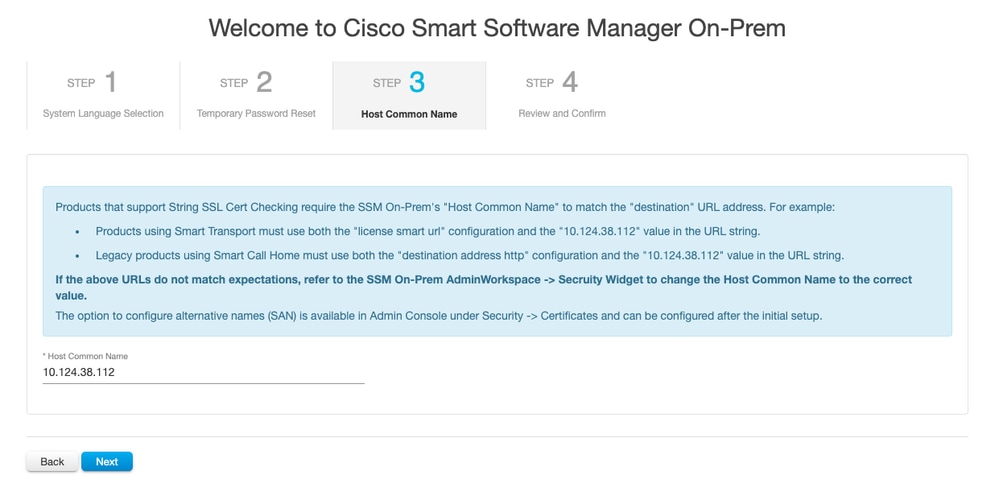

17. 次に、ホストの共通名を設定してください。

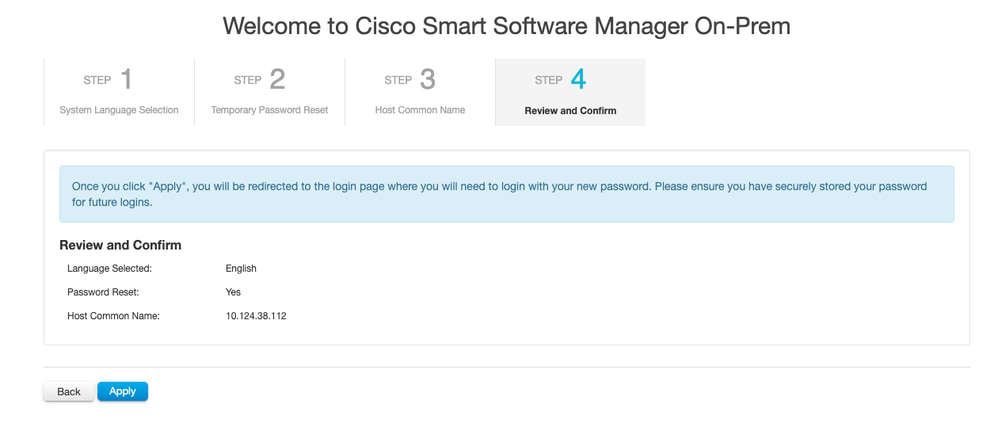

18. 最後に、Review and Confirmページで、行った設定を確認してください。

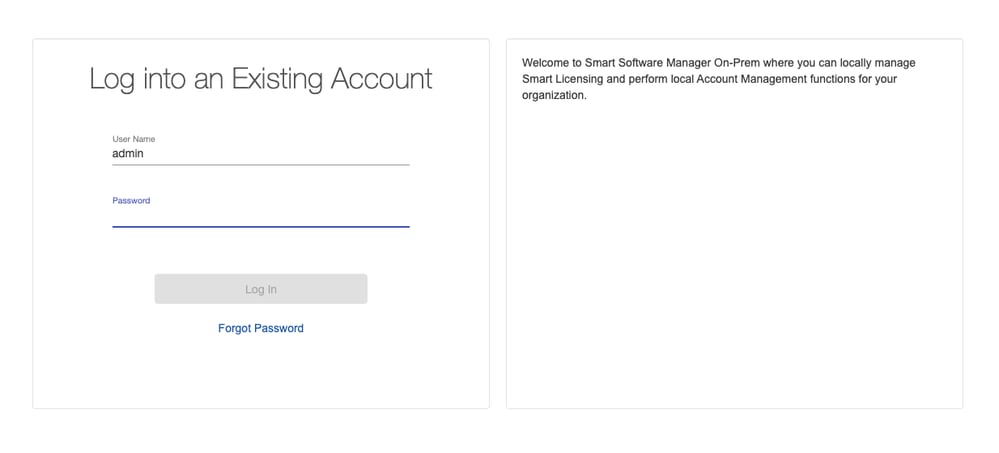

19. Applyボタンをクリックすると、ページがジャンプします。新しいパスワードでログインしてください。これで、SSMのオンプレミスのインストールが完了しました。

Catalyst 9000シリーズスイッチの登録

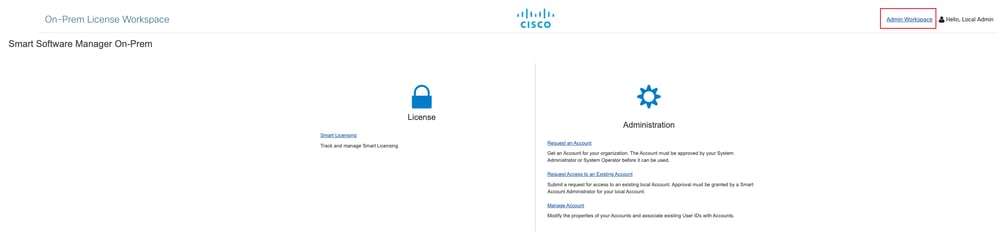

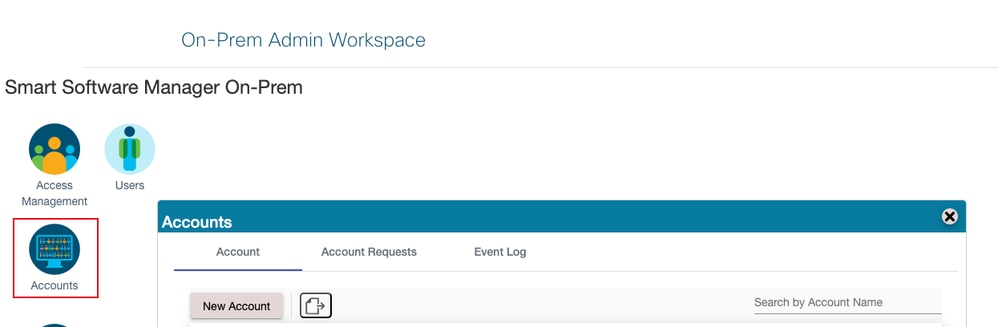

1. 右上隅の管理ワークスペースをクリックして、オンプレミス管理ワークスペースに入ります。

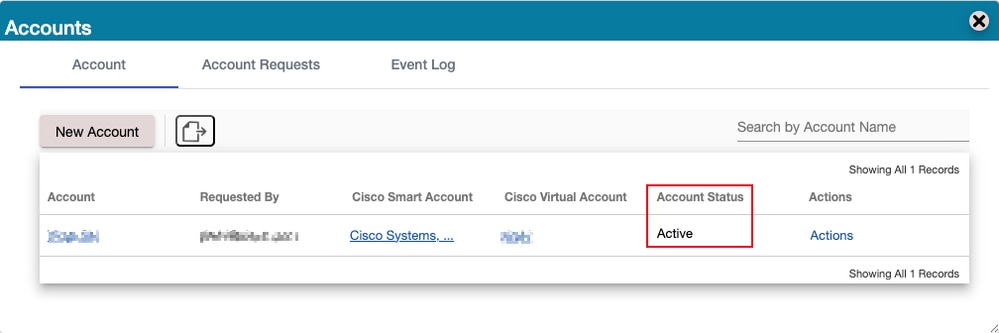

2. 左側のAccountsをクリックし、アカウントを作成して有効にします。アカウントのステータスがActiveであることを確認してください。新しいローカルアカウントを作成してアカウントを再登録する方法については、『Cisco Smart Software Manager On-Prem User Guide』の77 ～ 82ページを参照してください。

3. 製品インスタンス開始通信のネットワーク到達可能性を確保する。

#conf t
(config)#ip http server
(config)#ip http secure-server
(config)#ip http secure-trustpoint SLA-TrustPoint
(config)#ip http client source-interface g x/x/x
(config)#ip name-server x.x.x.x
(config)#ip domain lookup source-interface g x/x/x
(config)#ip domain name xxx

(config)#crypto pki trustpoint SLA-TrustPoint
(ca-trustpoint)#enrollment terminal
(ca-trustpoint)#revocation-check none

(config)#exit
#copy running-config startup-config

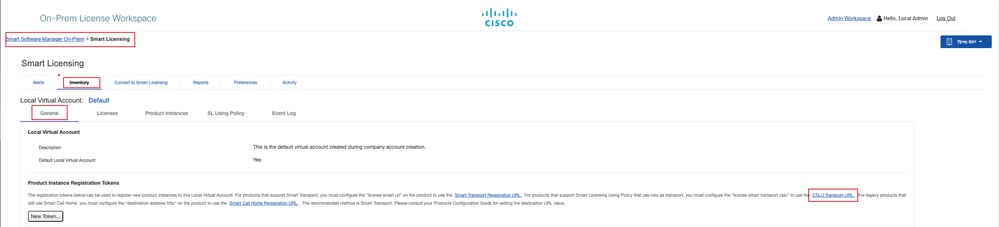

4. Smart Software Manager On-Prem > Smart Licensing > Inventory > GeneralからトランスポートURLを取得します。

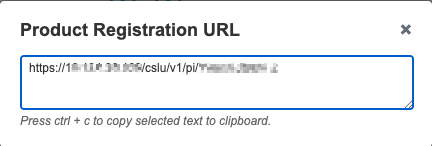

CSLUトランスポートURLをクリックすると、On-Premはこの製品登録URLを返します。

5. CatalystスイッチでのトランスポートタイプとURLの設定。

#conf t
(config)#license smart transport cslu
(config)#license smart url cslu https://x.x.x.x/cslu/v1/pi/xxxxx%xxxx-x
(config)#exit
#copy running-config startup-config

6. 製品インスタンスをオンプレミスのSSMと同期すると、スイッチはオンプレミスのSSMとの同期をアクティブに開始します。

#license smart sync all

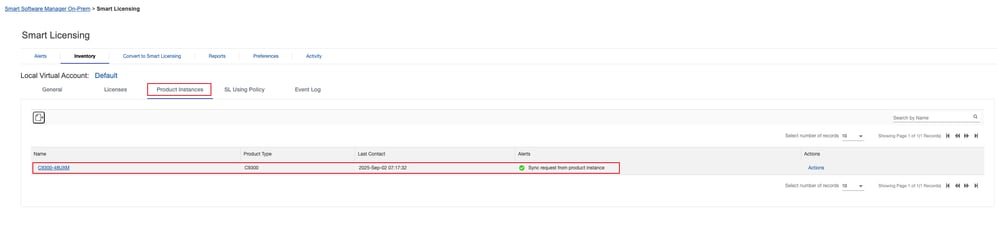

7. SSMオンプレミスの製品インスタンスを確認します。スイッチ情報が確認できます。これは、スイッチがSSMオンプレミスと正常に同期されていることを意味します。

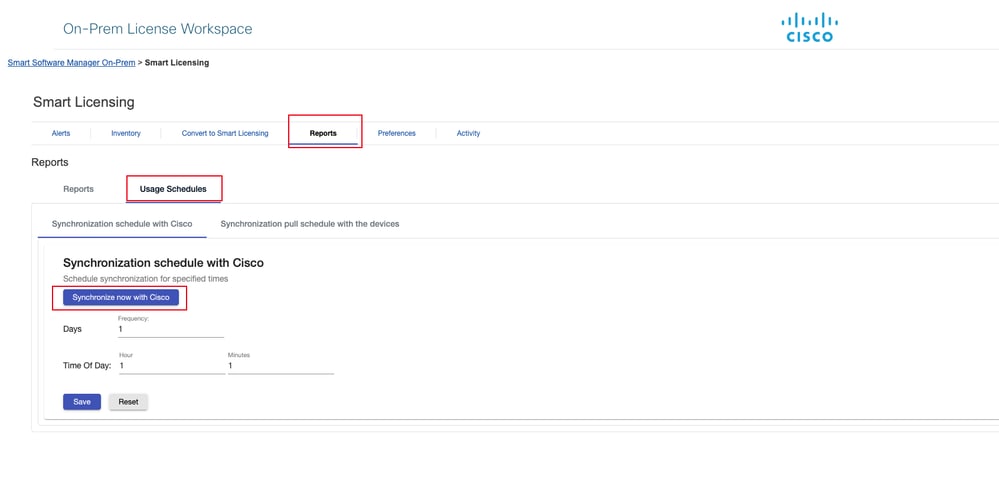

8. 次に、Smart Software Manager On-Prem > Smart Licensing > Reports > Usage Schedulesで、オンプレミスのSSM(CSSM)の使用情報をCisco SSM(CSSM)と同期します。

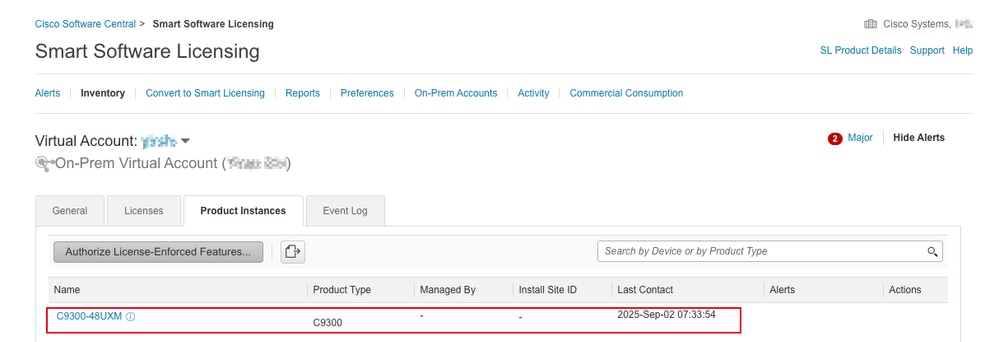

9. Smart Software Managerにログインして、SSMオンプレミスとの同期が正常に完了したかどうかを確認します。
