Catalyst 9000シリーズスイッチのSISFのトラブルシューティング
内容
はじめに
このドキュメントでは、Catalyst 9000ファミリスイッチで使用されるスイッチ統合セキュリティ機能(SISF)について説明します。 また、SISFの使用方法や、他の機能との相互対話の方法についても説明します。
前提条件
要件
このドキュメントに関する固有の要件はありません。
使用するコンポーネント
このドキュメントの情報は、Cisco IOS® XE 17.3.xが稼働するCisco Catalyst 9300-48Pに基づくものです
このドキュメントの情報は、特定のラボ環境にあるデバイスに基づいて作成されました。このドキュメントで使用するすべてのデバイスは、クリアな（デフォルト）設定で作業を開始しています。本稼働中のネットワークでは、各コマンドによって起こる可能性がある影響を十分確認してください。
関連製品
このドキュメントは、次のバージョンのハードウェアとソフトウェアにも使用できます。
- Catalyst 9200
- Catalyst 9300
- Catalyst 9400
- Catalyst 9500
- Catalyst 9600
17.3.4以降のCisco IOS XEソフトウェアバージョン
注：このドキュメントは、SISFとデバイストラッキングを使用するほとんどのCisco IOS XEバージョンにも適用されます。
背景説明
概要
SISFはホストバインディングテーブルを提供し、そこから得られた情報を使用する機能クライアントがあります。エントリは、DHCP、ARP、ND、RAなどのパケットを収集してテーブルに入力されます。収集されたパケットは、ホストのアクティビティを追跡し、テーブルの動的な入力に役立ちます。L2ドメインにサイレントホストがある場合は、スタティックエントリを使用してSISFテーブルにエントリを追加できます。
SISFはポリシーモデルを使用して、スイッチ上のデバイスのロールと追加設定を設定します。インターフェイスまたはVLANレベルで単一のポリシーを適用できます。ポリシーがVLANに適用され、別のポリシーがインターフェイスに適用された場合、インターフェイスポリシーが優先されます。
SISFを使用してテーブルに含めるホストの数を制限することもできますが、IPv4とIPv6の動作には違いがあります。SISF制限が設定され、制限に達した場合：
- IPv4ホストは引き続き動作しますが、制限を超えるエントリはSISFテーブルに追加されません
- SISFテーブルに登録されていないIPv6ホストはネットワークへの参加が許可されず、新しいエントリはSISFテーブルに追加されません。
16.9.x以降のリリースでは、SISFクライアント機能の優先度が導入されています。SISFへのアップデートを制御するオプションが追加され、2つ以上のクライアントがバインディングテーブルを使用している場合は、より高い優先順位の機能からのアップデートが適用されます。 ここでの例外は、「IPv4//IPv6 per macのアドレス数を制限する」設定であり、最も低い優先順位のポリシー設定が有効です。
デバイストラッキングを有効にする必要がある機能の例を次に示します。
- LISP/EVPN
- Dot1x
- Web認証
- CTS
- DHCP スヌーピング
CLIから作成されたポリシーは最も高い優先順位(128)を持つため、ユーザはプログラマティックポリシーとは異なるポリシー設定を適用できます。カスタマイズされたポリシーの下で設定可能なすべての設定は、手動で変更できます。
次の図は、SISFポリシーの例とその読み方です。
ポリシーの内側のprotocolキーワードの下には、SISFデータベースの入力に使用されるパケットのタイプを確認するオプションがあります。
switch(config-device-tracking)#?
device-tracking policy configuration mode:
data-glean binding recovery by data traffic source address
gleaning
default Set a command to its defaults
destination-glean binding recovery by data traffic destination address
gleaning
device-role Sets the role of the device attached to the port
distribution-switch Distribution switch to sync with
exit Exit from device-tracking policy configuration mode
limit Specifies a limit
medium-type-wireless Force medium type to wireless
no Negate a command or set its defaults
prefix-glean Glean prefixes in RA and DHCP-PD traffic
protocol Sets the protocol to glean (default all) <--
security-level setup security level
tracking Override default tracking behavior
trusted-port setup trusted port
vpc setup vpc port
switch(config-device-tracking)#protocol ?
arp Glean addresses in ARP packets
dhcp4 Glean addresses in DHCPv4 packets
dhcp6 Glean addresses in DHCPv6 packets
ndp Glean addresses in NDP packets
udp Gleaning from UDP packets
SISFのプログラム機能とクライアント機能
次の表に示す機能は、有効になったときにSISFをプログラムで有効にするか、SISFのクライアントとして機能します。
| SISFのプログラム機能 |
SISFクライアントの機能 |
| VLAN上のLISP |
Dot1x |
| VLAN上のEVPN |
Web認証 |
| DHCP スヌーピング |
CTS |
SISFを有効にする機能が設定されていないデバイスでSISFクライアント機能を有効にする場合は、ホストに接続するインターフェイスにカスタムポリシーを設定する必要があります。
SISF情報を使用するIPv4機能
- CTS
- IEEE 802.1x
- LISP
- EVPN
- DHCPスヌーピング（SISFのみをアクティブ化し、使用しない）
- IP ソース ガード
SISF情報を使用するIPv6機能
- IPv6ルータアドバタイズメント(RA)ガード
- IPv6 DHCPガード、レイヤ2 DHCPリレー
- IPv6重複アドレス検出(DAD)プロキシ
- フラッディング抑制
- IPv6 ソース ガード
- IPv6宛先ガード
- RAスロットル
- IPv6プレフィクスガード
デバイストラッキング
デバイストラッキングの主な役割は、ネットワーク内のエンドノードの存在、場所、および移動を追跡することです。SISFは、スイッチが受信したトラフィックをスヌーピングし、デバイスID（MACアドレスとIPアドレス）を抽出して、バインディングテーブルに保存します。 IEEE 802.1X、Web認証、Cisco TrustSec、LISPなどの多くの機能は、この情報の正確さによって適切に動作します。 SISFベースのデバイストラッキングは、IPv4とIPv6の両方をサポートしています。 クライアントがIPを学習する方法として、次の5つの方法がサポートされています。
- DHCPv4
- DHCPv6
- ARP
- NDP
- データ収集
ポートチャネル上のSISF
ポートチャネル（またはイーサチャネル）でのデバイストラッキングがサポートされています。ただし、個々のポートチャネルメンバーではなく、チャネルグループに設定を適用する必要があります。バインディングの観点から表示される（既知の）唯一のインターフェイスはport-channelです。
プローブとデータベースのチューニング
Probe:
- IPDTでは、最初のプローブを10秒間遅らせてアドレスの重複の問題に対処するコマンドがありました。リンクアップ時の「ip device tracking probe delay」。
- SISFには、最初のプローブを送信する前に待機する待機タイマーがすでに組み込まれています。このコマンドは設定できず、同じ問題を解決します。これはSISFコード内にあるため、このコマンドは不要です
データベース:
SISFでは、エントリがデータベースに保持される期間を制御するために、いくつかのオプションを設定できます。
tracking enable reachable-lifetime <second|infinite> <-- how long an entry is kept reachable (or keep permanently reachable)
tracking disable stale-lifetime <seconds|infinite> <-- how long and entry is kept inactive before deletion (or keep permanently inactive)
IPデバイストラッキング
ホストがポーリングされるエントリのライフサイクル：
- SISFはMACごとにIPv4/IPv6バインディングを維持し、IPラーニングが成功すると、バインディングがREACHABLEに移行します state
- SISFは、制御パケットを監視してクライアントの活性を追跡する
- クライアントからの制御パケットが5分間存在しない場合、バインディングはVERIFY状態に移行し、 クライアントへのプローブ
- クライアントがプローブに応答しない場合、バインディングはSTALE状態またはREACHABLE状態に移行します
- STALEエントリのデフォルトのタイムアウトは24時間で、設定可能
- STALEエントリは24時間後に削除されます（またはタイムアウト値が設定されています）。
盗難検知
ノード変換のタイプ：
- IP窃盗（同じIP、異なるMAC、異なる/同じポート）
- MAC窃盗（同じMAC、異なるIP、異なるポート）
- MAC IP窃盗（同じMAC、同じIP、異なるポート）
IPセキュリティ機能
SISFに依存する機能の一部を次に示します。
- NDPインスペクション：IPv6 NDPメッセージを検査します。
- NDPアドレスグリーニング：NDPトラフィックをスヌーピングして収集した情報をバインディングテーブルに入力します。
- デバイストラッキング：一部の活性メカニズムを通じたものを含め、エンドデバイスのアクティビティをモニタします。
- スヌーピング：NDP、ARP、およびDHCPメッセージ内のアドレスを収集します。不正なメッセージをブロックする
- DHCPv4リレー：DHCPブロードキャストされたパケットを、設定されたヘルパーアドレスにリレーします。
- NDPおよびARPマルチキャスト抑制：ターゲットの代わりに応答するようにユニキャストに変換することで、マルチキャストNDPメッセージを抑制します。
- DADプロキシ：重複アドレス検出およびターゲットクライアントの代わりにNAを送信
- DHCPv4 Require:クライアントがDHCPによってのみIPを取得するように強制します。
SISFの警告
SISFに関連して最もよく見られる動作は次のとおりです。
- SISFは、dhcpスヌーピングなどの他の機能を有効にすることで有効にできます
- SISFのデフォルトのプローブ動作は、クライアントのIPアドレスの割り当てに影響を与える可能性があります。
- SISFを有効にすると、アップリンクポートでも有効になり、ネットワークに影響を与える可能性があります。
トラブルシュート
トポロジ

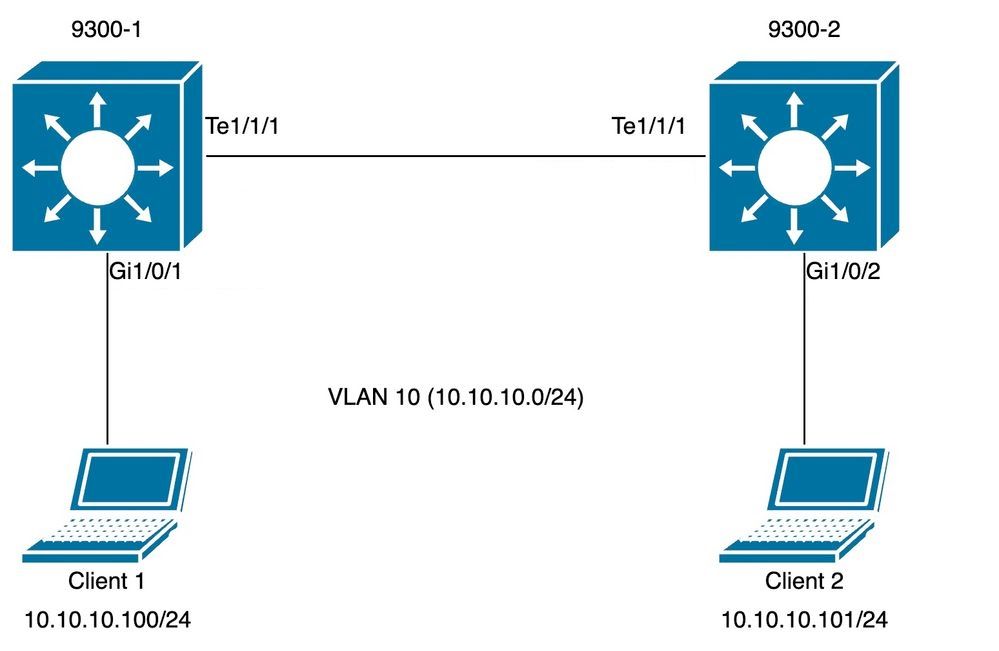

このトポロジ図は、次のSISFシナリオで使用されます。9300スイッチはレイヤ2専用で、クライアントVlan 10でSVIが設定されていません。
コンフィギュレーション
デフォルトのSISF設定は、アクセスポートに面する両方の9300スイッチで設定されていましたが、カスタムポリシーは、予想されるSISF出力を示すためにトランクポートに適用されました。
スイッチ 9300-1:
9300-1#show running-config interface GigabitEthernet 1/0/1 Building configuration... Current configuration : 111 bytes ! interface GigabitEthernet1/0/1 switchport access vlan 10 switchport mode access device-tracking <-- enable default SISF policy end
9300-1#
9300-1#show running-config | section trunk-policy
device-tracking policy trunk-policy <-- custom policy
trusted-port <-- custom policy parameters
device-role switch <-- custom policy parameters
no protocol udp
9300-1# 9300-1#show running-config interface tenGigabitEthernet 1/1/1 Building configuration... Current configuration : 109 bytes ! interface TenGigabitEthernet1/1/1 switchport mode trunk device-tracking attach-policy trunk-policy <-- enable custom SISF policy
end
スイッチ 9300-2:
9300-2#show running-config interface GigabitEthernet 1/0/2 Building configuration... Current configuration : 105 bytes ! interface GigabitEthernet1/0/2 switchport access vlan 10 switchport mode access device-tracking <-- enable default SISF policy end
9300-2#show running-config | section trunk-policy
device-tracking policy trunk-policy <-- custom policy
trusted-port <-- custom policy parameters
device-role switch <-- custom policy parameters
no protocol udp
9300-2#show running-config interface tenGigabitEthernet 1/1/1 Building configuration... Current configuration : 109 bytes ! interface TenGigabitEthernet1/1/1 switchport mode trunk device-tracking attach-policy trunk-policy <-- custom policy applied to interface
end
検証
次のコマンドを使用して、適用されたポリシーを検証できます。
show device-tracking policy <policy name>
show device-tracking policies
show device-tracking database
スイッチ 9300-1:
9300-1#show device-tracking policy default Device-tracking policy default configuration: security-level guard device-role node <-- gleaning from Neighbor Discovery gleaning from DHCP gleaning from ARP gleaning from DHCP4 NOT gleaning from protocol unkn Policy default is applied on the following targets: Target Type Policy Feature Target range Gi1/0/1 PORT default Device-tracking vlan all
9300-1#show device-tracking policy trunk-policy Device-tracking policy trunk-policy configuration: trusted-port <-- security-level guard device-role switch <-- gleaning from Neighbor Discovery gleaning from DHCP gleaning from ARP gleaning from DHCP4 NOT gleaning from protocol unkn Policy trunk-policy is applied on the following targets: Target Type Policy Feature Target range Te1/1/1 PORT trunk-policy Device-tracking vlan all 9300-1#
9300-1#show device-tracking policies Target Type Policy Feature Target range Te1/1/1 PORT trunk-policy Device-tracking vlan all Gi1/0/1 PORT default Device-tracking vlan all
9300-1#show device-tracking database Binding Table has 1 entries, 1 dynamic (limit 200000) Codes: L - Local, S - Static, ND - Neighbor Discovery, ARP - Address Resolution Protocol, DH4 - IPv4 DHCP, DH6 - IPv6 DHCP, PKT - Other Packet, API - API created Preflevel flags (prlvl): 0001:MAC and LLA match 0002:Orig trunk 0004:Orig access 0008:Orig trusted trunk 0010:Orig trusted access 0020:DHCP assigned 0040:Cga authenticated 0080:Cert authenticated 0100:Statically assigned Network Layer Address Link Layer Address Interface vlan prlvl age state Time left ARP 10.10.10.100 98a2.c07e.7902 Gi1/0/1 10 0005 8s REACHABLE 306 s 9300-1#
スイッチ 9300-2:
9300-2#show device-tracking policy default Device-tracking policy default configuration: security-level guard device-role node <-- gleaning from Neighbor Discovery gleaning from DHCP gleaning from ARP gleaning from DHCP4 NOT gleaning from protocol unkn Policy default is applied on the following targets: Target Type Policy Feature Target range Gi1/0/2 PORT default Device-tracking vlan all
9300-2#show device-tracking policy trunk-policy Device-tracking policy trunk-policy configuration: trusted-port <-- security-level guard device-role switch <-- gleaning from Neighbor Discovery gleaning from DHCP gleaning from ARP gleaning from DHCP4 NOT gleaning from protocol unkn Policy trunk-policy is applied on the following targets: Target Type Policy Feature Target range Te1/1/1 PORT trunk-policy Device-tracking vlan all 9300-2#
9300-2#show device-tracking policies Target Type Policy Feature Target range Te1/1/1 PORT trunk-policy Device-tracking vlan all Gi1/0/2 PORT default Device-tracking vlan all
9300-2#show device-tracking database Binding Table has 1 entries, 1 dynamic (limit 200000) Codes: L - Local, S - Static, ND - Neighbor Discovery, ARP - Address Resolution Protocol, DH4 - IPv4 DHCP, DH6 - IPv6 DHCP, PKT - Other Packet, API - API created Preflevel flags (prlvl): 0001:MAC and LLA match 0002:Orig trunk 0004:Orig access 0008:Orig trusted trunk 0010:Orig trusted access 0020:DHCP assigned 0040:Cga authenticated 0080:Cert authenticated 0100:Statically assigned Network Layer Address Link Layer Address Interface vlan prlvl age state Time left ARP 10.10.10.101 98a2.c07e.9902 Gi1/0/2 10 0005 41s REACHABLE 273 s 9300-2#
一般的なシナリオ
ホストデバイスでのIPv4アドレスの重複エラー
問題
スイッチから送信される「キープアライブ」プローブはL2チェックです。スイッチ側から見ると、ARPの送信元として使用されるIPアドレスは重要ではありません。この機能は、IPアドレスがまったく設定されていないデバイスで使用できるため、IP送信元0.0.0.0は関係ありません。 ホストはこのメッセージを受信すると、応答して受信パケットに使用できる IP アドレス（自身の IP アドレス）のみを宛先 IP フィールドに入力します。これにより、応答するホストは自身のIPアドレスをパケットの送信元と宛先の両方として認識するため、誤った重複IPアドレスのアラートが発生する可能性があります。
SISFポリシーを設定し、そのキープアライブプローブに自動ソースを使用することをお勧めします。
デフォルトプローブ
ローカルSVIが存在しない場合のプローブパケットとデフォルトのプローブ設定を次に示します。
Ethernet II, Src: c0:64:e4:cc:66:02 (c0:64:e4:cc:66:02), Dst: Cisco_76:63:c6 (00:41:d2:76:63:c6) <-- Probe source MAC is the BIA of physical interface connected to client
Destination: Cisco_76:63:c6 (00:41:d2:76:63:c6)
Address: Cisco_76:63:c6 (00:41:d2:76:63:c6)
.... ..0. .... .... .... .... = LG bit: Globally unique address (factory default)
.... ...0 .... .... .... .... = IG bit: Individual address (unicast)
Source: c0:64:e4:cc:66:02 (c0:64:e4:cc:66:02)
Address: c0:64:e4:cc:66:02 (c0:64:e4:cc:66:02)
.... ..0. .... .... .... .... = LG bit: Globally unique address (factory default)
.... ...0 .... .... .... .... = IG bit: Individual address (unicast)
Type: ARP (0x0806)
Padding: 000000000000000000000000000000000000
Address Resolution Protocol (request)
Hardware type: Ethernet (1)
Protocol type: IPv4 (0x0800)
Hardware size: 6
Protocol size: 4
Opcode: request (1)
Sender MAC address: c0:64:e4:cc:66:02 (c0:64:e4:cc:66:02)
Sender IP address: 0.0.0.0 <-- Sender IP is 0.0.0.0 (default)
Target MAC address: Cisco_76:63:c6 (00:41:d2:76:63:c6)
Target IP address: 10.10.10.101 <-- Target IP is client IP
解決方法
プローブにホストPC以外のアドレスを使用するようにプローブを設定します。これは、次の方法で実行できます
「キープアライブ」プローブの自動ソース
「キープアライブ」プローブの自動ソースを設定して、ソースIPとしての0.0.0.0の使用を減らします。
device-tracking tracking auto-source fallback <IP> <MASK> [override]
auto-sourceコマンドを適用する場合のロジックは次のようになります。
device-tracking tracking auto-source fallback 0.0.0.253 255.255.255.0 [override] <-- Optional parameter
- VLAN SVI に送信元を設定します（存在する場合）。
- 同じサブネットの IP ホスト テーブルで送信元と MAC のペアを検索します。 プローブの送信元は、スイッチの物理インターフェイスMACと、データベースにすでに存在するサブネット内の他のホストのIPです。
- ホスト ビットとマスクが指定された宛先 IP から送信元 IP を計算します。プローブは、クライアントIPをヒアリングし、最後のビットが設定されたサブネットでプローブを作成することによって生成されます。
変更されたプローブ
サブネットでIPを使用するようにauto-source fallback configを設定すると、プローブが変更されます。サブネット上にSVIと他のクライアントがないため、設定で設定されたIP/マスクにフォールバックします。
switch(config)#device-tracking tracking auto-source fallback 0.0.0.253 255.255.255.0 <-- it uses .253 for all subnets where there is no existing client and no SVI
変更されたプローブパケットを次に示します。
Ethernet II, Src: c0:64:e4:cc:66:02 (c0:64:e4:cc:66:02), Dst: Cisco_76:63:c6 (00:41:d2:76:63:c6) <-- Probe source MAC is the BIA of physical interface connected to client
Destination: Cisco_76:63:c6 (00:41:d2:76:63:c6)
Address: Cisco_76:63:c6 (00:41:d2:76:63:c6)
.... ..0. .... .... .... .... = LG bit: Globally unique address (factory default)
.... ...0 .... .... .... .... = IG bit: Individual address (unicast)
Source: c0:64:e4:cc:66:02 (c0:64:e4:cc:66:02)
Address: c0:64:e4:cc:66:02 (c0:64:e4:cc:66:02)
.... ..0. .... .... .... .... = LG bit: Globally unique address (factory default)
.... ...0 .... .... .... .... = IG bit: Individual address (unicast)
Type: ARP (0x0806)
Padding: 000000000000000000000000000000000000
Address Resolution Protocol (request)
Hardware type: Ethernet (1)
Protocol type: IPv4 (0x0800)
Hardware size: 6
Protocol size: 4
Opcode: request (1)
Sender MAC address: c0:64:e4:cc:66:02 (c0:64:e4:cc:66:02)
Sender IP address: 10.10.10.253 <-- Note the new sender IP is now using the fallback IP configured.
Target MAC address: Cisco_76:63:c6 (00:41:d2:76:63:c6)
Target IP address: 10.10.10.101
プローブ動作の詳細
| コマンド |
アクション （デバイストラッキングARPプローブの送信元IPアドレスとMACアドレスを選択するため） |
注意事項 |
| デバイストラッキングの自動ソース |
|
MACフラッピングを回避するために、すべてのトランクポートでデバイストラッキングを無効にすることを推奨します。 |
| デバイストラッキングの自動ソースオーバーライド |
|
SVIがない場合は推奨されません。 |
| device-tracking auto-source fallback <IP> <MASK> |
|
MACフラッピングを回避するために、すべてのトランクポートでデバイストラッキングを無効にすることを推奨します。 計算されたIPv4アドレスは、クライアントまたはネットワークデバイスに割り当てることはできません。 |
| device-tracking auto-source fallback <IP> <MASK> override |
|
計算されたIPv4アドレスは、クライアントまたはネットワークデバイスに割り当てることはできません。 |
device-tracking auto-source fallback <IP> <MASK> [override]コマンドの説明：
ホストIPに応じて、IPv4アドレスを予約する必要があります。
<reserved IPv4 address> = (<host-ip> & <MASK> ) | <IP>
例：
次のコマンドを使用すると、
device-tracking tracking auto-source fallback 0.0.0.1 255.255.255.0 override
ホストIP = 10.152.140.25
IP = 0.0.0.1
マスク= 24
ブール式を2つの部分に分けて説明します。
1. 10.152.140.25および255.255.255.0の動作：
10.152.140.25 = 00001010.10011000.10001100.00011001
AND
255.255.255.0 = 11111111.11111111.11111111.00000000
RESULT
10.152.140.0 = 00001010.10011000.10001100.00000000
2. 10.152.140.0または0.0.0.1の動作：
10.152.140.0 = 00001010.10011000.10001100.00000000
OR
0.0.0.1 = 00000000.00000000.00000000.00000001
RESULT
10.152.140.1 = 00001010.10011000.10001100.00000001
予約済みIP = 10.152.140.1
予約済みIP = （10.152.140.25および255.255.255.0） | (0.0.0.1) = 10.152.140.1
IPv6アドレスの重複エラー
問題
ネットワークでIPv6が有効になっており、スイッチ仮想インターフェイス(SVI)がVLANで設定されている場合の重複IPv6アドレスのエラー。
通常のIPv6 DADパケットでは、IPv6ヘッダーのSource Addressフィールドは未指定アドレス(0:0:0:0:0:0:0:0)に設定されます。IPv4の場合と同様です。
SISFプローブで送信元アドレスを選択する順序は次のとおりです。
- SVIのリンクローカルアドレス（設定されている場合）
- 0:0:0:0:0:0:0:0を使用
解決方法
次のコマンドをSVI設定に追加することを推奨します。これにより、SVIはリンクローカルアドレスを自動的に取得できます。このアドレスはSISFプローブの送信元IPアドレスとして使用されるため、重複IPアドレスの問題を回避できます。
interface vlan <vlan> ipv6 enable
メモリおよびCPU使用率の向上
問題
スイッチから送信される「キープアライブ」プローブは、プログラム的に有効にされると、すべてのポートからブロードキャストされます。 同じL2ドメイン内に接続されたスイッチは、これらのブロードキャストを自身のホストに送信します。その結果、発信元スイッチは自身のデバイストラッキングデータベースにリモートホストを追加します。 ホストエントリを追加すると、デバイスのメモリ使用量が増加し、リモートホストを追加するプロセスによってデバイスのCPU使用率が増加します。
接続されたスイッチへのアップリンクにポリシーを設定して、ポートを信頼できるポートとして定義し、スイッチに接続することで、プログラマティックポリシーの範囲を設定することをお勧めします。
解決方法
アップリンク（トランク）にポリシーを設定し、他のスイッチを必要とするリモートホストのプローブと学習を停止します(SISFはローカルホストテーブルの維持にのみ必要です)
device-tracking policy DT_trunk_policy trusted-port device-role switch interface <interface> device-tracking policy DT_trunk_policy
デバイストラッキングの到達可能時間が短すぎる
問題
IPDTからSISFベースのデバイストラッキングへの移行の問題により、古いリリースから16.x以降のリリースに移行する際に、デフォルト以外の到達可能時間が導入されることがあります。
解決方法
次のように設定して、デフォルトの到達可能時間に戻すことをお勧めします。
no device-tracking binding reachable-time
Merakiツールにオンボーディングされたスイッチ（CPUの増加とポートのフラッシュ）
問題
スイッチがMerakiクラウド監視ツールにオンボーディングされると、そのようなツールがカスタムデバイストラッキングポリシーをプッシュします。
device-tracking policy MERAKI_POLICY security-level glean no protocol udp tracking enable
ポリシーはすべてのインターフェイスに区別なく適用されます。つまり、エッジポートと、他のネットワークデバイス（スイッチ、ファイアウォールルータなど）に面しているトランクポートとを区別しません。スイッチでは、MERAKI_POLICYが設定されているトランクポートに複数のSISFエントリを作成できるため、これらのポートでフラッシュが発生し、CPU使用率が増加します。
switch#show interfaces port-channel 5
Port-channel5 is up, line protocol is up (connected)
<omitted output> Input queue: 0/2000/0/112327 (size/max/drops/flushes); Total output drops: 0 <-- we have many flushes <omitted output>
switch#show process cpu sorted CPU utilization for five seconds: 26%/2%; one minute: 22%; five minutes: 22% PID Runtime(ms) Invoked uSecs 5Sec 1Min 5Min TTY Process 572 1508564 424873 3550 11.35% 8.73% 8.95% 0 SISF Main Thread 105 348502 284345 1225 2.39% 2.03% 2.09% 0 Crimson flush tr
解決方法
すべての非エッジインターフェイスで次のポリシーを設定します。
configure terminal device-tracking policy NOTRACK no protocol ndp no protocol dhcp6 no protocol arp no protocol dhcp4 no protocol udp exit
interface <interface> device-tracking policy NOTRACK end
SISFテーブルにない同じMACを持つIPアドレス
問題
このシナリオは、異なるIPアドレスを持つが同じMACアドレスを共有するHA（ハイアベイラビリティ）モードのアプライアンスで一般的です。また、同じ条件を共有するVM環境（2つ以上のIPアドレスに対して1つのMACアドレス）でも発生します。この状態では、ガードモードのカスタムSISFポリシーが設定されている場合に、SISFテーブルにエントリを持たないすべてのIPへのネットワーク接続が拒否されます。SISF機能により、MACアドレスごとに1つのIPだけが学習されます。

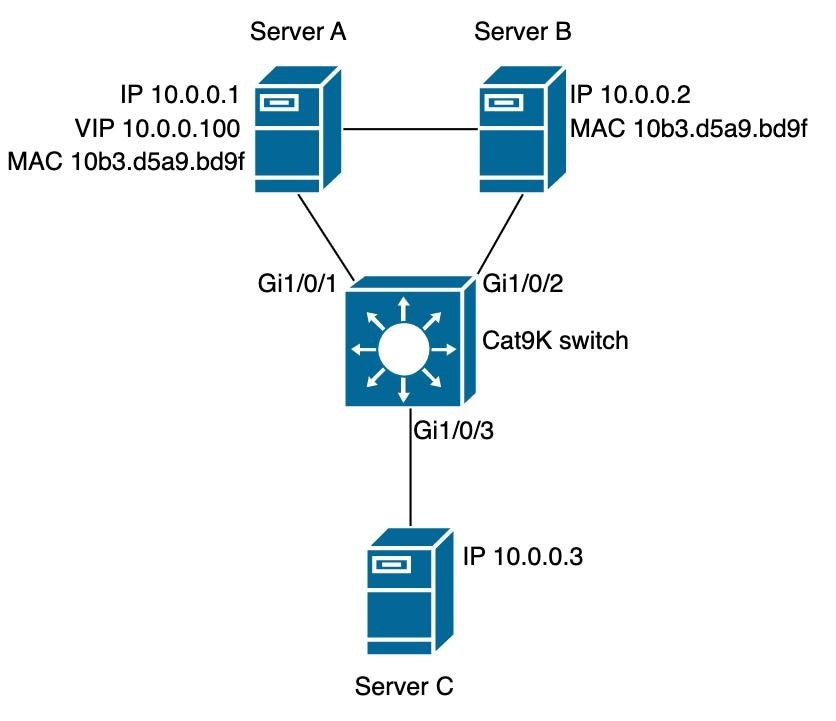

以下に例を挙げます。
- MACアドレス10b3.d5a9.bd9fのIP 10.0.0.1はSISFテーブルで学習され、ネットワークデバイス10.0.0.3との通信を許可されます。
- ただし、MACアドレス10b3.d659.7858を共有する2番目のIP 10.0.0.2と仮想IP 10.0.0.100はSISFテーブルにプログラムされていないため、ネットワークとの通信は許可されません。
SISFポリシー
switch#show run | sec IPDT_POLICY device-tracking policy IPDT_POLICY no protocol udp tracking enable
switch#show device-tracking policy IPDT_POLICY Device-tracking policy IPDT_POLICY configuration: security-level guard <-- default mode device-role node gleaning from Neighbor Discovery gleaning from DHCP6 gleaning from ARP gleaning from DHCP4 NOT gleaning from protocol unkn tracking enable Policy IPDT_POLICY is applied on the following targets: Target Type Policy Feature Target range Gi1/0/1 PORT IPDT_POLICY Device-tracking vlan all Gi1/0/2 PORT IPDT_POLICY Device-tracking vlan all
SISFデータベース
switch#show device-tracking database
Binding Table has 2 entries, 2 dynamic (limit 200000)
Codes: L - Local, S - Static, ND - Neighbor Discovery, ARP - Address Resolution Protocol, DH4 - IPv4 DHCP, DH6 - IPv6 DHCP, PKT - Other Packet, API - API created
Preflevel flags (prlvl):
0001:MAC and LLA match 0002:Orig trunk 0004:Orig access
0008:Orig trusted trunk 0010:Orig trusted access 0020:DHCP assigned
0040:Cga authenticated 0080:Cert authenticated 0100:Statically assigned
Network Layer Address Link Layer Address Interface vlan prlvl age state Time left
ARP 10.0.0.3 10b3.d659.7858 Gi1/0/3 10 0005 90s REACHABLE 222 s try 0
ARP 10.0.0.1 10b3.d5a9.bd9f Gi1/0/1 10 0005 84s REACHABLE 220 s try 0
到達可能性テストサーバA
ServerA#ping 10.0.0.3 source 10.0.0.1
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 10.0.0.3, timeout is 2 seconds:
Packet sent with a source address of 10.0.0.1
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 1/1/1 ms
ServerA#ping 10.0.0.3 source 10.0.0.100 <-- entry for 10.0.0.100 is not on SISF table
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 10.0.0.3, timeout is 2 seconds:
Packet sent with a source address of 10.0.0.100
.....
到達可能性テストサーバB.
ServerB#ping 10.0.0.3 <-- entry for 10.0.0.2 is not on SISF table
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 10.0.0.3, timeout is 2 seconds:
.....
Success rate is 0 percent (0/5)
スイッチのドロップを検証しています。
switch(config)#device-tracking logging
ログ
switch#show logging
<omitted output>
%SISF-4-PAK_DROP: Message dropped IP=10.0.0.100 VLAN=10 MAC=10b3.d5a9.bd9f I/F=Gi1/0/1 P=ARP Reason=Packet accepted but not forwarded
%SISF-4-PAK_DROP: Message dropped IP=10.0.0.100 VLAN=10 MAC=10b3.d5a9.bd9f I/F=Gi1/0/1 P=ARP Reason=Packet accepted but not forwarded
%SISF-4-PAK_DROP: Message dropped IP=10.0.0.100 VLAN=10 MAC=10b3.d5a9.bd9f I/F=Gi1/0/1 P=ARP Reason=Packet accepted but not forwarded
%SISF-4-PAK_DROP: Message dropped IP=10.0.0.100 VLAN=10 MAC=10b3.d5a9.bd9f I/F=Gi1/0/1 P=ARP Reason=Packet accepted but not forwarded
%SISF-4-PAK_DROP: Message dropped IP=10.0.0.100 VLAN=10 MAC=10b3.d5a9.bd9f I/F=Gi1/0/1 P=ARP Reason=Packet accepted but not forwarded
<omitted output>
%SISF-4-PAK_DROP: Message dropped IP=10.0.0.2 VLAN=10 MAC=10b3.d5a9.bd9f I/F=Gi1/0/2 P=ARP Reason=Packet accepted but not forwarded
%SISF-4-MAC_THEFT: MAC Theft IP=10.0.0.2 VLAN=10 MAC=10b3.d5a9.bd9f IF=Gi1/0/1 New I/F=Gi1/0/2
%SISF-4-PAK_DROP: Message dropped IP=10.0.0.2 VLAN=10 MAC=10b3.d5a9.bd9f I/F=Gi1/0/2 P=ARP Reason=Packet accepted but not forwarded
%SISF-4-MAC_THEFT: MAC Theft IP=10.0.0.2 VLAN=10 MAC=10b3.d5a9.bd9f IF=Gi1/0/1 New I/F=Gi1/0/2
%SISF-4-PAK_DROP: Message dropped IP=10.0.0.2 VLAN=10 MAC=10b3.d5a9.bd9f I/F=Gi1/0/2 P=ARP Reason=Packet accepted but not forwarded
%SISF-4-MAC_THEFT: MAC Theft IP=10.0.0.2 VLAN=10 MAC=10b3.d5a9.bd9f IF=Gi1/0/1 New I/F=Gi1/0/2
%SISF-4-PAK_DROP: Message dropped IP=10.0.0.2 VLAN=10 MAC=10b3.d5a9.bd9f I/F=Gi1/0/2 P=ARP Reason=Packet accepted but not forwarded
%SISF-4-MAC_THEFT: MAC Theft IP=10.0.0.2 VLAN=10 MAC=10b3.d5a9.bd9f IF=Gi1/0/1 New I/F=Gi1/0/2
%SISF-4-PAK_DROP: Message dropped IP=10.0.0.2 VLAN=10 MAC=10b3.d5a9.bd9f I/F=Gi1/0/2 P=ARP Reason=Packet accepted but not forwarded
%SISF-4-MAC_THEFT: MAC Theft IP=10.0.0.2 VLAN=10 MAC=10b3.d5a9.bd9f IF=Gi1/0/1 New I/F=Gi1/0/2
解決方法
オプション1：ポートからIPDTポリシーを削除して、ARPパケットと影響を受けるデバイスが到達可能になるようにします
switch(config)#interface gigabitEthernet 1/0/1
switch(config-if)#no device-tracking attach-policy IPDT_POLICY
switch(config-if)#interface gigabitEthernet 1/0/2
switch(config-if)#no device-tracking attach-policy IPDT_POLICY
オプション2：デバイス追跡ポリシーからプロトコルARP収集を削除します。
switch(config)#device-tracking policy IPDT_POLICY
switch(config-device-tracking)#no protocol arp
オプション3: IPDT_POLICYのセキュリティレベルをgleanに変更します。
switch(config)#device-tracking policy IPDT_POLICY
switch(config-device-tracking)#security-level glean
関連情報
- セキュリティ設定ガイド、Cisco IOS XE Bengaluru 17.6.x（Catalyst 9300スイッチ）：スイッチ統合セキュリティ機能の設定
- セキュリティコンフィギュレーションガイド、Cisco IOS XE Cuppertino 17.9.x（Catalyst 9300スイッチ）：スイッチ統合セキュリティ機能の設定
- Cisco Catalyst 9000ファミリスイッチ統合セキュリティ機能(SISF)ホワイトペーパー
- Cisco Bug ID CSCvx75602:ARリレーおよびND抑制でのSISFメモリリーク
- Cisco Bug ID CSCwf33293:[EVPN SISF] EVPN + DHCPを使用してIPv4/V6の制限アドレス値を変更するために必要なカスタム方式
- Cisco Bug ID CSCvq22011:IPDTがARPから情報を取得する際にIOS-XEがARP応答をドロップする
- Cisco Bug ID CSCwc20488:vlan/eviごとの255疑似ポートの制限
- Cisco Bug ID CSCwh52315 - 9300スイッチは、ポートにIPDTポリシーがあるとARP応答をドロップする
- Cisco Bug ID CSCvd51480 - ip dhcpスヌーピングとデバイストラッキングのバインド解除
更新履歴
| 改定 | 発行日 | コメント |
|---|---|---|
1.0 |
17-Jan-2024 |
初版 |
フィードバック
