FMCでのNetFlowの設定

はじめに

このドキュメントでは、バージョン7.4以降を実行しているCisco Secure Firewall Management Center(FMC)でNetflowを設定する方法について説明します。

前提条件

要件

次の項目に関する知識があることが推奨されます。

• Cisco Secure Firewall Management Center(FMC)
• Cisco Secure Firewall Threat Defense(FTD)
• NetFlowプロトコル



使用するコンポーネント

このドキュメントの情報は、次のソフトウェアとハードウェアのバージョンに基づいています。

• Secure Firewall Management Center for VMWare v7.4.1が稼働

• v7.4.1が稼働するセキュアファイアウォール

このドキュメントの情報は、特定のラボ環境にあるデバイスに基づいて作成されました。このドキュメントで使用するすべてのデバイスは、クリアな（デフォルト）設定で作業を開始しています。本稼働中のネットワークでは、各コマンドによって起こる可能性がある影響を十分確認してください。

背景説明

このドキュメントに関する特定の要件は次のとおりです。

• バージョン7.4以降を実行しているCisco Secure Firewall Threat Defense
• バージョン7.4以降を実行しているCisco Secure Firewall Management Center

NetFlowでのコレクタの追加

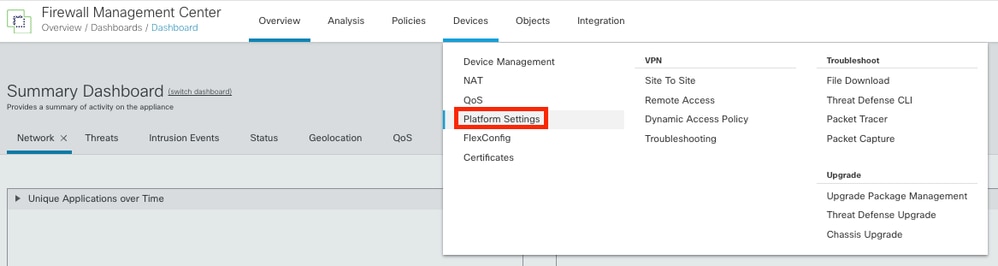

ステップ 1：Devices > Platform Settingsの順に移動します。
プラットフォーム設定へのアクセス

ステップ 2：モニタデバイスに割り当てられたプラットフォーム設定ポリシーを編集します。
ポリシー版

ステップ 3：Netflowを選択します。
NetFlow設定へのアクセス

ステップ 4：NetFlowデータエクスポートを有効にするには、フローエクスポートを有効にします。
NetFlowの有効化

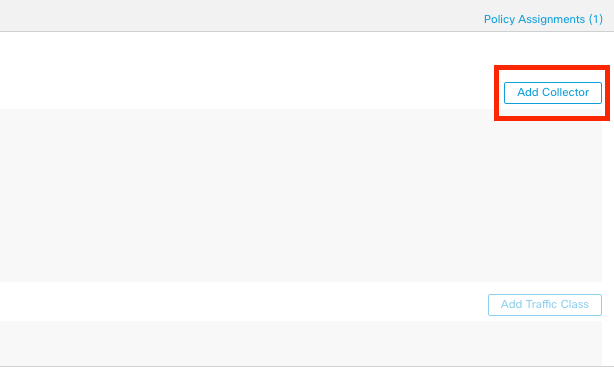

ステップ 5：Add Collectorをクリックします。
コレクタの追加

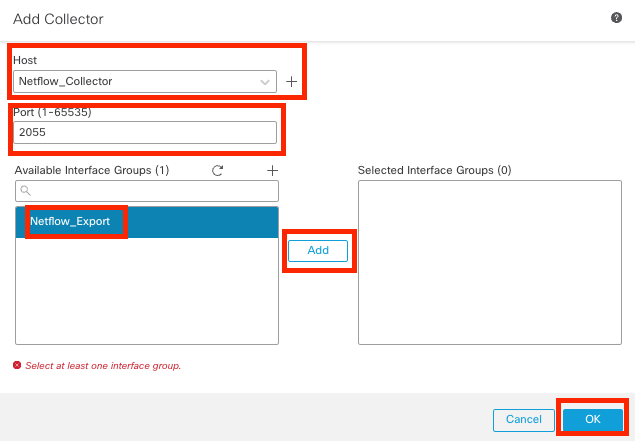

手順 6：NetFlowイベントコレクタのコレクタホストIPオブジェクト、NetFlowパケットの送信先となるコレクタのUDPポートを選択し、コレクタに到達するために経由する必要があるインターフェイスグループを選択して、OKをクリックします。
コレクタの設定

NetFlowへのトラフィッククラスの追加

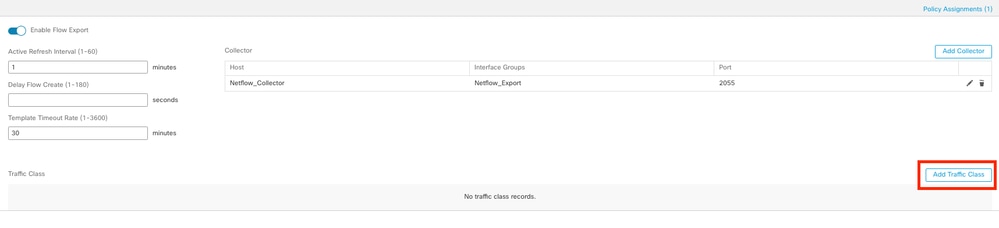

ステップ 1：Add Traffic Classをクリックします。
トラフィッククラスの追加

ステップ 2：NetFlowイベントに一致する必要があるトラフィッククラスの名前フィールドを入力し、ACLを入力して、NetFlowイベント用にキャプチャされたトラフィックに一致する必要があるトラフィッククラスを指定し、コレクタに送信するさまざまなNetFlowイベントのチェックボックスを選択して、OKをクリックします。
トラフィッククラスの設定

トラブルシューティング

ステップ 1：FTD CLIから設定を確認できます。

1.1. FTD CLIから、system support diagnostic-cliに入ります。

>system support diagnostic-cli

1.2 policy-map設定のチェック：

firepower#show running-config policy-map
!
policy-map type inspect dns preset_dns_map
parameters
message-length maximum client auto
message-length maximum 512
no tcp-inspection
policy-map type inspect ip-options UM_STATIC_IP_OPTIONS_MAP
parameters
eool action allow
nop action allow
router-alert action allow
policy-map global_policy
class inspection_default
inspect dns preset_dns_map
inspect ftp
inspect h323 h225
inspect h323 ras
inspect rsh
inspect rtsp
inspect sqlnet
inspect skinny
inspect sunrpc
inspect sip
inspect netbios
inspect tftp
inspect icmp
inspect icmp error
inspect ip-options UM_STATIC_IP_OPTIONS_MAP
class class_snmp
inspect snmp
class Netflow_class_Netflow_ACL
flow-export event-type all destination 192.168.31.1
class class-default
set connection advanced-options UM_STATIC_TCP_MAP
!

1.3.フローエクスポート設定を確認します。

firepower#show running-config flow-export
flow-export destination Inside 192.168.31.1 2055

注：この例では、「Inside」はNetflow_Exportというインターフェイスグループで設定されたインターフェイスの名前です

ステップ 2：ACLのヒットカウントを確認します。

firepower#show access-list Netflow_ACL
access-list Netflow_ACL; 1 elements; name hash: 0xbad5d4bf
access-list Netflow_ACL line 1 extended permit ip object Inside_Network any (hitcnt=44) 0xb704fc5b
access-list Netflow_ACL line 1 extended permit ip 10.1.2.0 255.255.255.0 any (hitcnt=44) 0xb704fc5b

ステップ 3：Netflowカウンタを確認します。

firepower#show flow-export counters

destination: Inside 192.168.31.1 2055
Statistics:
packets sent                                              101
Errors:
block allocation failure                                    0
invalid interface                                           0
template send failure                                       0
no route to collector                                       0
failed to get lock on block                                 0
source port allocation failure                              0

関連情報

• Cisco Secure Firewall Management Centerデバイス設定ガイド、7.4
