    はじめに

    このドキュメントでは、VPNゲートウェイが管理VPNトンネルを介してAnyConnectセキュアモビリティクライアントからの接続を受け入れるようにASAを設定する方法について説明します。

    前提条件

    要件

    次の項目に関する知識があることが推奨されます。

    • Adaptive Security Device Manager(ASDM)によるVPN設定
    • 基本的な適応型セキュリティアプライアンス(ASA)のCLI設定
    • X509証明書

    使用するコンポーネント

    このドキュメントの情報は、次のソフトウェアとハードウェアのバージョンに基づいています。

    • Cisco ASAソフトウェアバージョン9.12(3)9
    • Cisco ASDMソフトウェアバージョン7.12.2
    • Cisco AnyConnectセキュアモビリティクライアントバージョン4.8.03036がインストールされたWindows 10

    注：AnyConnect VPN Web deployパッケージ(anyconnect-win*.pkg or anyconnect-macos*.pkg)は、Cisco Software Download（登録ユーザ専用）からダウンロードします。リモートユーザコンピュータにダウンロードされるASAのフラッシュメモリにAnyConnect VPNクライアントをコピーし、ASAとのSSL VPN接続を確立します。詳細については、ASAコンフィギュレーションガイドの「AnyConnectクライアントのインストール」セクションを参照してください。


    このドキュメントの情報は、特定のラボ環境にあるデバイスに基づいて作成されました。このドキュメントで使用するすべてのデバイスは、クリアな（デフォルト）設定で作業を開始しています。本稼働中のネットワークでは、各コマンドによって起こる可能性がある影響を十分確認してください。

    背景説明

    管理VPNトンネルは、エンドユーザによってVPN接続が確立される場合だけでなく、クライアントシステムの電源が投入されるたびに企業ネットワークへの接続を保証します。オフィス外のエンドポイント、特にユーザがVPN経由でオフィスのネットワークにほとんど接続していないデバイスに対して、パッチ管理を実行できます。企業ネットワーク接続を必要とするエンドポイントOSログインスクリプトでも、この機能を利用できます。

    AnyConnect管理トンネルを使用すると、管理者はユーザがログインする前に、ユーザの介入なしでAnyConnectを接続できます。AnyConnect管理トンネルはTrusted Network Detection(TND)と組み合わせて動作できるため、エンドポイントがオフプレミスで、ユーザが開始したVPNから切断された場合にのみトリガーされます。AnyConnect管理トンネルはエンドユーザに対して透過的で、ユーザがVPNを開始すると自動的に切断されます。

    OS/アプリケーション 最小バージョン要件
    ASA 9.0.1
    ASDM 7.10.1
    Windows AnyConnectバージョン 4.7.00136
    macOS AnyConnectバージョン 4.7.01076
    Linux  サポートされていない

    管理トンネルの動作

    AnyConnect VPNエージェントサービスは、システムの起動時に自動的に開始されます。管理トンネル機能が（管理VPNプロファイルを介して）有効になっていることが検出されるため、管理クライアントアプリケーションが起動されて管理トンネル接続が開始されます。管理クライアントアプリケーションは、管理VPNプロファイルからのホストエントリを使用して接続を開始します。次に、VPNトンネルは通常どおり確立されますが、例外が1つあります。管理トンネルはユーザに対して透過的に動作するように意図されているため、管理トンネルの接続中にソフトウェアの更新は行われません。

    ユーザはAnyConnect UIを使用してVPNトンネルを開始し、これにより管理トンネルの終端がトリガーされます。管理トンネルが終端すると、ユーザトンネルの確立は通常どおり継続されます。

    ユーザがVPNトンネルの接続を解除すると、管理トンネルの自動再確立がトリガーされます。

    制限事項

    • ユーザーの操作はサポートされていません
    • マシン証明書ストア(Windows)による証明書ベースの認証のみがサポートされます
    • 厳密なサーバ証明書チェックが適用される
    • プライベートプロキシはサポートされていません
    • パブリックプロキシはサポートされていません（ネイティブプロキシ設定がブラウザから取得されないプラットフォームでは、ProxyNative値がサポートされています）
    • AnyConnectカスタマイズスクリプトはサポートされていません

    注：詳細については、「管理VPNトンネルについて」を参照してください。

    設定

    このセクションでは、Cisco ASAをVPNゲートウェイとして設定し、管理VPNトンネル経由でAnyConnectクライアントからの接続を受け入れる方法について説明します。

    ASDM/CLIを使用したASAでの設定

    ステップ 1：AnyConnectグループポリシーを作成します。に移動しConfiguration > Remote Access VPN > Network (Client) Access > Group Policiesます。をクリックします。Add

    注：新しいAnyConnectグループポリシーを作成することをお勧めします。このポリシーは、AnyConnect管理トンネルのみに使用されます。

    Create the Group Policy

    ステップ 2：グループポリシーのName「」を指定します。を割り当て/作成しAddress Poolます。次の図に示すように、Tunneling Protocols asSSL VPN Client and/orIPsec IKEv2を選択します。

    Create an Address Pool

    ステップ 3： に移動しAdvanced > Split Tunnelingます。図に示すようにPolicy、を設定しTunnel Network List Below、Network Listを選択します。

    Configure the Policy

    注：クライアントアドレスが両方のIPプロトコル（IPv4とIPv6）に対してプッシュされていない場合、対応するトラフィックが管理トンネルによって中断されないようにClient Bypass Protocol設定する必要がありますenabled。設定するには、「ステップ4」を参照してください。

    ステップ 4： に移動しAdvanced > AnyConnect Clientます。 に設定Client Bypass ProtocolしEnableます。 図に示すように、OK[Save]をクリックします。

    Enable Client Bypass Protocol

    ステップ 5：次の図に示すように、をクリックしてApply、設定をASAにプッシュします。

    Push the Configuration to the ASA

    グループポリシーのCLI設定：

    ip local pool VPN_Pool 192.168.10.1-192.168.10.100 mask 255.255.255.0
    !
access-list VPN-Split standard permit 172.16.0.0 255.255.0.0
    !
group-policy AnyConnect_MGMT_Tunnel internal
group-policy AnyConnect_MGMT_Tunnel attributes
 vpn-tunnel-protocol ikev2 ssl-client
 split-tunnel-network-list value VPN-Split
 client-bypass-protocol enable
 address-pools value VPN_Pool

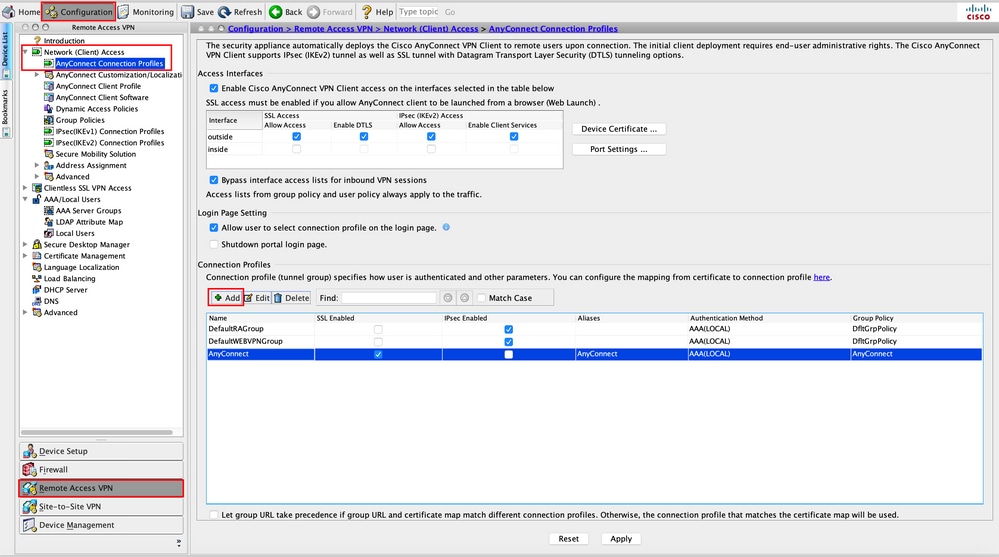

    手順 6：AnyConnect接続プロファイルを作成します。に移動しConfiguration > Remote Access VPN > Network (Client) Access > AnyConnect Connection Profileます。 をクリックします。Add

    注：新しいAnyConnect接続プロファイルを作成することをお勧めします。このプロファイルは、AnyConnect管理トンネルのみで使用されます。

    Create the Connection Profile

    手順 7：Connection ProfileにNameを指定し、として設定Authentication MethodCertificate onlyします。ステップ1で作成したとしてGroup Policy、を選択します。

    Provide a Name for the Connection Profile

    注：ローカルCAからのルート証明書がASAに存在することを確認します。 証明書を追加または表示するには、Configuration > Remote Access VPN > Certificate Management > CA Certificatesに移動します。

    注：同じローカルCAによって発行されたID証明書が、マシン証明書ストア（Windowsの場合）またはシステムキーチェーン（macOSの場合）に存在することを確認してください。

    ステップ 8：に移動しAdvanced > Group Alias/Group URLます。のAdd下をクリックしGroup URLs、を追加しURLます。がオンになっていることを確認しますEnabled。図に示すように、OK[Save]をクリックします。

    Add a Group Alias/Group URL

    IKEv2を使用する場合は、AnyConnectに使用するインターフェイスでIPsec (IKEv2) Access、が有効になっていることを確認します。

    Ensure IPsec (IKEv2) Access is Enabled

    ステップ 9：をクリックApplyして、設定をASAにプッシュします。

    Push the Configuration to the ASA

    接続プロファイル（トンネルグループ）のCLI設定：

    tunnel-group AnyConnect_MGMT_Tunnel type remote-access
tunnel-group AnyConnect_MGMT_Tunnel general-attributes
 default-group-policy AnyConnect_MGMT_Tunnel
tunnel-group AnyConnect_MGMT_Tunnel webvpn-attributes
 authentication certificate
 group-url https://asa.example.com/AnyConnect_MGMT_Tunnel enable


    ステップ 10：信頼できる証明書がASAにインストールされ、AnyConnect接続に使用されるインターフェイスにバインドされていることを確認します。に移動してConfiguration > Remote Access VPN > Advanced > SSL Settings、この設定を追加または表示します。

    注：「ASAへのID証明書のインストール」を参照してください。

    Ensure that a Trusted Certificate is Installed

    SSLトラストポイントのCLI設定：

    ssl trust-point ROOT-CA outside

    AnyConnect管理VPNプロファイルの作成

    ステップ 1： AnyConnectクライアントプロファイルを作成します。に移動しConfiguration > Remote Access VPN > Network (Client) Access > AnyConnect Client Profileます。図に示すように、をクリックしますAdd。

    Create the AnyConnect Client Profile

    ステップ 2：Profile Nameを指定します。asを選択しProfile UsageAnyConnect Management VPN profileます。ステップ1で作成したGroup Policyを選択します。図に示すように、をクリックしますOK。

    Provide a Profile Name

    ステップ 3：作成したプロファイルを選択し、図に示すようにEditをクリックします。

    Edit the Profile Created

    ステップ 4：に移動しServer Listます。クリックAdd  して、図に示すように、新しいサーバリストエントリを追加します。

    Add a New Server List Entry

    ステップ 5：Display Nameを指定します。ASAのFQDN/IP addressを追加します。をトンネルグループ名として指定しますUser Group。はGroup URL、FQDN andで自動的に設定されますUser Group。をクリックします。OK

    Add the FQDN/IP Address of the ASA

    注：FQDN/IPアドレス+ユーザグループは、ステップ8でAnyConnect接続プロファイルを設定するときに指定したグループURLと同じである必要があります。

    注：プロトコルとしてIKEv2を使用するAnyConnectは、ASAへの管理VPNを確立するためにも使用できます。ステップ5でPrimary Protocol、がに設定されていることを確認しますIPsec。

    手順 6：図に示すように、クリックしてOK[保存]をクリックします。

    Save the AnyConnect MGMT Profile

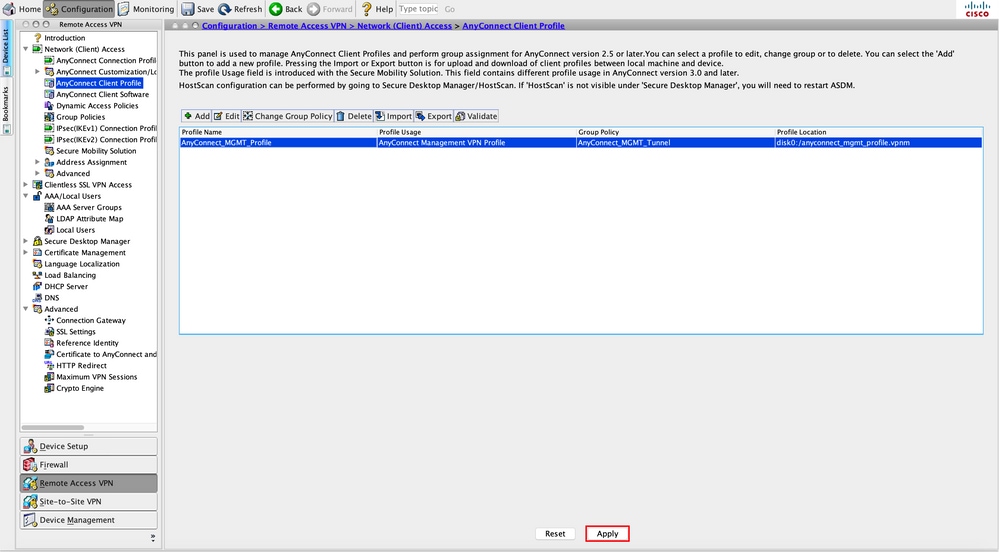

    手順 7：図Applyに示すように、をクリックして設定をASAにプッシュします。

    Push the Configuration to the ASA

    AnyConnect管理VPNプロファイル追加後のCLI設定

    webvpn
 enable outside
 hsts
  enable
  max-age 31536000
  include-sub-domains
  no preload
 no anyconnect-essentials
 anyconnect image disk0:/anyconnect-win-4.8.02045-webdeploy-k9.pkg 1
 anyconnect profiles AnyConnect_MGMT_Profile disk0:/anyconnect_mgmt_profile.vpnm
 anyconnect enable
 tunnel-group-list enable
 cache
  disable
 error-recovery disable
!
group-policy AnyConnect_MGMT_Tunnel internal
group-policy AnyConnect_MGMT_Tunnel attributes
 vpn-tunnel-protocol ikev2 ssl-client
 split-tunnel-network-list value VPN-Split
 client-bypass-protocol enable
 address-pools value VPN_Pool
 webvpn
  anyconnect profiles value AnyConnect_MGMT_Profile type vpn-mgmt


    AnyConnectクライアントマシンのAnyConnect管理VPNプロファイル：

    <?xml version="1.0" encoding="UTF-8"?>
<AnyConnectProfile xmlns="http://schemas.xmlsoap.org/encoding/" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xsi:schemaLocation="http://schemas.xmlsoap.org/encoding/ AnyConnectProfile.xsd">
	<ClientInitialization>
		<UseStartBeforeLogon UserControllable="false">false</UseStartBeforeLogon>



      true

		<ShowPreConnectMessage>false</ShowPreConnectMessage>



      Machine




      System




      true

		<ProxySettings>IgnoreProxy</ProxySettings>
		<AllowLocalProxyConnections>true</AllowLocalProxyConnections>
		<AuthenticationTimeout>30</AuthenticationTimeout>

    --- Output Omitted ---

		<CaptivePortalRemediationBrowserFailover>false</CaptivePortalRemediationBrowserFailover>
		<AllowManualHostInput>false</AllowManualHostInput>
	</ClientInitialization>





        AnyConnect_MGMT_Tunnel


        asa.example.com


        AnyConnect_MGMT_Tunnel




</AnyConnectProfile>

    注：Trusted Network Detection(TND)がユーザのAnyConnect VPNプロファイルで使用されている場合は、一貫したユーザエクスペリエンスを得るために管理VPNプロファイルで同じ設定を照合することをお勧めします。管理VPNトンネルは、ユーザVPNトンネルプロファイルに適用されたTND設定に基づいてトリガーされます。 また、管理VPNプロファイルのTND Connectアクション（管理VPNトンネルがアクティブの場合にのみ適用）は、常にユーザVPNトンネルに適用され、管理VPNトンネルがエンドユーザに対して透過的であることが保証されます。

    注：エンドユーザPCでは、管理VPNプロファイルでTND設定が有効になっており、ユーザVPNプロファイルがない場合、ユーザVPNプロファイルがない代わりに、TNDのデフォルト設定（ACクライアントアプリケーションのデフォルト設定で無効）が考慮されます。この不一致により、予期しない動作や未定義の動作が発生する可能性があります。
    デフォルトでは、TND設定はデフォルト設定で無効になっています。
    AnyConnect Clientアプリケーションのデフォルト設定ハードコード設定を克服するには、エンドユーザPCに2つのVPNプロファイル（ユーザVPNプロファイルとAC管理VPNプロファイル）が必要で、両方に同じTND設定が必要です。
    管理VPNトンネルの接続および切断のロジックは、管理VPNトンネルを確立するために、ACエージェントはユーザVPNプロファイルTND設定を使用し、管理VPNトンネルの切断には、管理VPNプロファイルTND設定を確認することです。

    AnyConnect管理VPNプロファイルの展開方法

    • VPNゲートウェイからAnyConnect管理VPNプロファイルをダウンロードするには、ASA接続プロファイルを使用してユーザVPN接続が正常に完了します。

    注：管理VPNトンネルに使用されるプロトコルがIKEv2の場合、最初の接続は（ASAからAnyConnect管理VPNプロファイルをダウンロードするために）SSLを介して確立する必要があります。

    • AnyConnect管理VPNプロファイルは、GPOプッシュまたは手動インストール(プロファイルの名前がVpnMgmtTunProfile.xmlであることを確認)によってクライアントマシンに手動でアップロードできます。

      プロファイルを追加する必要があるフォルダの場所：
      Windows：  C:\ProgramData\Cisco\Cisco AnyConnect Secure Mobility Client\Profile\MgmtTun
      macOS:  /opt/cisco/anyconnect/profile/mgmttun/

    （オプション）Tunnel-All設定をサポートするカスタム属性を設定します

    管理VPNトンネルでは、ユーザが開始するネットワーク通信に影響を与えないように、デフォルトでトンネリング設定を含むスプリットが必要です。これは、管理トンネル接続で使用されるグループポリシーでカスタム属性を設定する場合に上書きできます。

    ステップ 1：に移動しConfiguration > Remote Access VPN > Network (Client) Access > Advanced > AnyConnect Custom Attributesます。 図に示すように、をクリックします。

    Configure a Custom Attribute to Support Tunnel-All Configuration

    ステップ2.カスタム属性タイプをに設定ManagementTunnelAllAllowed  し、を指定Descriptionします。図に示すように、をクリックしますOK。

    Set the Custom Attribute Type

    ステップ 3： に移動しConfiguration > Remote Access VPN > Network (Client) Access > Advanced > AnyConnect Custom Attribute Namesます。図に示すように、をクリックします。

    Configure a Custom Attribute

    ステップ 4：タイプとしてManagementTunnelAllAllowedを選択します。 名前をに設定しtrueます。クリックAddして、図に示すようにカスタム属性値を指定します。

    Provide a Custom Attribute Value

    ステップ 5：値をに設定しtrueます。図に示すように、をクリックしますOK。

    Set the Value as True

    手順 6：に移動しConfiguration > Remote Access VPN > Network (Client) Access > Group Policiesます。グループポリシーを選択します。 図に示すように、をEditクリックします。

    Edit the Group Policy

    手順 7：次の図に示すように、に移動しAdvanced > Split Tunnelingます。ポリシーをに設定しTunnel All Networksます。

    Configure the Policy as Tunnel All Networks

    ステップ 8：に移動しAdvanced > Anyconnect Client > Custom Attributesます。図に示すように、をクリックしますAdd。

    Add Custom Attributes

    ステップ 9： 属性タイプとしてを選択ManagementTunnelAllAllowed  し、値としてを選択し  trueます。図に示すように  OK、をクリックします。

    Choose the Attribute Type and Value

    ステップ 10：クリックするとApply、図に示すように、設定がASAにプッシュされます。

    Push the Configuration to the ASA

    カスタム属性を追加した後のCLI設定ManagementTunnelAllAllowed:

    webvpn
 enable outside
 anyconnect-custom-attr ManagementTunnelAllAllowed description ManagementTunnelAllAllowed
 hsts
  enable
  max-age 31536000
  include-sub-domains
  no preload
 no anyconnect-essentials
 anyconnect image disk0:/anyconnect-win-4.8.02045-webdeploy-k9.pkg 1
 anyconnect profiles AnyConnect_MGMT_Profile disk0:/anyconnect_mgmt_profile.vpnm
 anyconnect enable
 tunnel-group-list enable
 cache
  disable
 error-recovery disable
!
anyconnect-custom-data ManagementTunnelAllAllowed true true
!
group-policy AnyConnect_MGMT_Tunnel internal
group-policy AnyConnect_MGMT_Tunnel attributes
 vpn-tunnel-protocol ikev2 ssl-client
 split-tunnel-policy tunnelall
 client-bypass-protocol enable
 address-pools value VPN_Pool
 anyconnect-custom ManagementTunnelAllAllowed value true
 webvpn
  anyconnect profiles value AnyConnect_MGMT_Profile type vpn-mgmt

    確認

    コマshow vpn-sessiondb detail anyconnect  ンドを使用して、ASA CLIの管理VPNトンネル接続を確認します。

    ASA# show vpn-sessiondb detail anyconnect

Session Type: AnyConnect Detailed

Username     : vpnuser                Index        : 10
Assigned IP  : 192.168.10.1           Public IP    : 10.65.84.175
Protocol     : AnyConnect-Parent SSL-Tunnel DTLS-Tunnel
License      : AnyConnect Premium
Encryption   : AnyConnect-Parent: (1)none  SSL-Tunnel: (1)AES-GCM-256  DTLS-Tunnel: (1)AES-GCM-256
Hashing      : AnyConnect-Parent: (1)none  SSL-Tunnel: (1)SHA384  DTLS-Tunnel: (1)SHA384
Bytes Tx     : 17238                  Bytes Rx     : 1988
Pkts Tx      : 12                     Pkts Rx      : 13
Pkts Tx Drop : 0                      Pkts Rx Drop : 0
Group Policy : AnyConnect_MGMT_Tunnel Tunnel Group : AnyConnect_MGMT_Tunnel
Login Time   : 01:23:55 UTC Tue Apr 14 2020
Duration     : 0h:11m:36s
Inactivity   : 0h:00m:00s
VLAN Mapping : N/A                    VLAN         : none
Audt Sess ID : c0a801010000a0005e9510ab
Security Grp : none

AnyConnect-Parent Tunnels: 1
SSL-Tunnel Tunnels: 1
DTLS-Tunnel Tunnels: 1

    --- Output Omitted ---

DTLS-Tunnel:
  Tunnel ID    : 10.3
  Assigned IP  : 192.168.10.1           Public IP    : 10.65.84.175
  Encryption   : AES-GCM-256            Hashing      : SHA384
  Ciphersuite  : ECDHE-ECDSA-AES256-GCM-SHA384
  Encapsulation: DTLSv1.2               UDP Src Port : 57053
  UDP Dst Port : 443                    Auth Mode    : Certificate
  Idle Time Out: 30 Minutes             Idle TO Left : 18 Minutes
  Client OS    : Windows
  Client Type  : DTLS VPN Client
  Client Ver   : Cisco AnyConnect VPN Agent for Windows 4.8.03036
  Bytes Tx     : 17238                      Bytes Rx     : 1988
  Pkts Tx      : 12                         Pkts Rx      : 13
  Pkts Tx Drop : 0                          Pkts Rx Drop : 0


    ASDMで管理VPNトンネル接続を確認します。

    [モニタリング（Monitoring）] > [VPN] > [VPN 統計情報（VPN Statistics）] > [セッション（Sessions）] の順に移動します。クライアントセッションを表示するには、AnyConnect Clientでフィルタリングします。

    Verify the Management VPN Tunnel Connection on ASDM

    クライアントマシンでの管理VPNトンネル接続の確認：

    Verification of the Management VPN Tunnel Connection on the Client Machine

    トラブルシュート

    新しいUI統計行（管理接続状態）は、管理トンネルの接続問題のトラブルシューティングに使用できます。一般的に見られるエラー状態を次に示します。

    切断（無効）:

    • この機能は無効になっています。
    • 管理VPNプロファイルが、ユーザトンネル接続（ユーザトンネルグループポリシーに管理VPNプロファイルを追加する必要がある）を介して、またはプロファイルの手動アップロードによってアウトオブバンドで、クライアントに展開されていることを確認します。
    • 管理VPNプロファイルが、トンネルグループを含む単一のホストエントリで設定されていることを確認します。


    切断（信頼できるネットワーク）:

    • TNDが信頼できるネットワークを検出したため、管理トンネルが確立されません。


    切断（ユーザトンネルがアクティブ）:

    • ユーザVPNトンネルが現在アクティブである。

    切断（プロセスの起動に失敗）:

    • 管理トンネル接続の試行中にプロセスの起動エラーが発生しました。

    切断（接続に失敗しました）:

    •  管理トンネルの確立時に接続エラーが発生しました。
    • 証明書認証がトンネルグループに設定されていること、グループポリシーにバナーが存在しないこと、およびサーバ証明書が信頼されていることを確認します。

    切断（無効なVPN構成）:

    • 無効なスプリットトンネリング構成またはクライアントバイパスプロトコル構成をVPNサーバーから受信しました。
    • 管理トンネルグループポリシーの設定をドキュメントと照合します。

    切断（ソフトウェアの更新が保留中）:

    • AnyConnectソフトウェアのアップデートは現在保留中です。

    切断されました:

    • 管理トンネルを確立しようとしているか、または他の理由で確立できません。


    さらにトラブルシューティングを行うためにDARTを収集します。

    関連情報

    更新履歴

    改定 発行日 コメント
    3.0
    08-Nov-2023
    再認定
    1.0
    24-Apr-2020
    初版
    TAC Authored

    シスコ エンジニア提供

    • ローハン・ビスワス
      Cisco TACエンジニア
    • タジー・カーン
      Cisco TACエンジニア

    このドキュメントは役に立ちましたか?

    Feedbackフィードバック

    シスコに問い合わせ

    このドキュメントは次の製品に対応しています
