    はじめに

    このドキュメントでは、Intersightによって管理されるファイバチャネルエンドホストモードのファブリックインターコネクト64108と、FC 16 Gbトランシーバを搭載したMDS 9148との間のSANポートチャネル設定について説明します。

    前提条件

    要件

    • ファブリックインターコネクト64108Intersightで管理
    • MDS 9148S 16G
    • ファブリックインターコネクト64108、MDS 9148に接続されたファイバチャネルエンドホストモードで動作します。

    コンポーネント

    このドキュメントの情報は、次のソフトウェアとハードウェアのバージョンに基づいています。

    • ファイバチャネルエンドホストモードバージョン4.3(2a)のファブリックインターコネクト64108
    • MDSモデル：MDS 9148S 16Gバージョン：9.3(2)

    このドキュメントの情報は、特定のラボ環境にあるデバイスに基づいて作成されました。このドキュメントで使用するすべてのデバイスは、クリアな（デフォルト）設定で作業を開始しています。本稼働中のネットワークでは、各コマンドによって起こる可能性がある影響を十分確認してください。

    背景

    SANポートチャネル


    SANポートチャネルは、複数の物理インターフェイスを1つの論理インターフェイスに集約することを指し、より集約された帯域幅、ロードバランシング、およびリンクの冗長性を提供します。

    Vsan

    VSANは、仮想ストレージエリアネットワーク(SAN)です。 SANは、主にSCSIトラフィックを交換するためにホストとストレージデバイスを相互接続する専用ネットワークです。SANでは、物理リンクを使用してこれらの相互接続を行います。ルーティング、ネーミング、およびゾーン分割を処理するために、SAN上で実行される一連のプロトコル。異なるトポロジを持つ複数のSANを設計できます。

    長所


    ・ トラフィックの分離：トラフィックはVSANの境界内に収められ、デバイスは1つのVSAN内にのみ存在するため、必要に応じてユーザグループ間を完全に分離できます。
    ・ 拡張性：VSANは、単一の物理ファブリック上にオーバーレイされます。複数の論理VSANレイヤを作成する機能により、SANのスケーラビリティが向上します。
    ・ VSAN単位のファブリックサービス：VSAN単位でファブリックサービスを複製することで、拡張性と可用性が向上します。
    ・ 冗長性：同じ物理SAN上に作成された複数のVSANによって冗長性が確保されます。1つのVSANに障害が発生すると、ホストとデバイス間のバックアップパスを使用して、（同じ物理SAN内の別のVSANへの）冗長保護が設定されます。
    ・ 容易な構成：SANの物理構造を変更することなく、VSAN間でユーザーを追加、移動、変更できます。あるVSANから別のVSANにデバイスを移動するには、物理レベルではなく、ポートレベルでの設定のみが必要です

    トポロジ

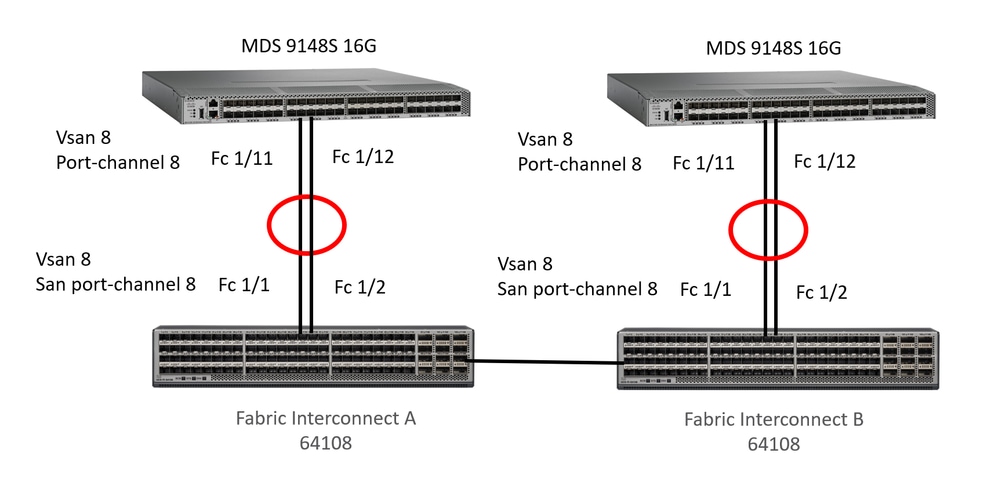

    San port channel configuration between FI managed by Intersight and MDSこの例では、Intersightによって管理されるFIとMDSの間のsanポートチャネル設定を示します。ファブリックインターコネクトにはfc1/1およびfc1/2インターフェイスを、MDSにはfc1/11およびfc1/12インターフェイスを使用しました。

    設定

    設定を始める前に。

    MDSデバイスのSSHセッションにログインし、Intersightアカウントにログインします。

    Intersightの設定

    ポートポリシー

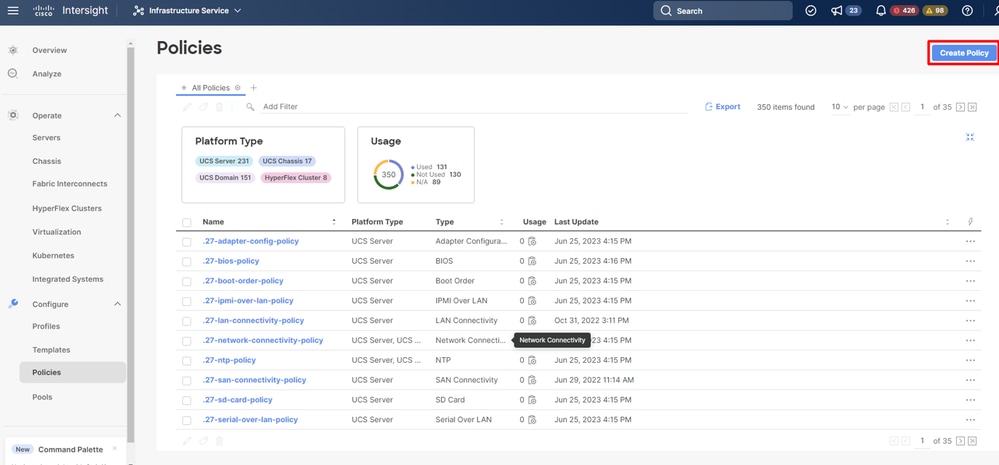

    ステップ 1：ポートポリシーを作成します。

    Create Port Policyポートポリシーの作成

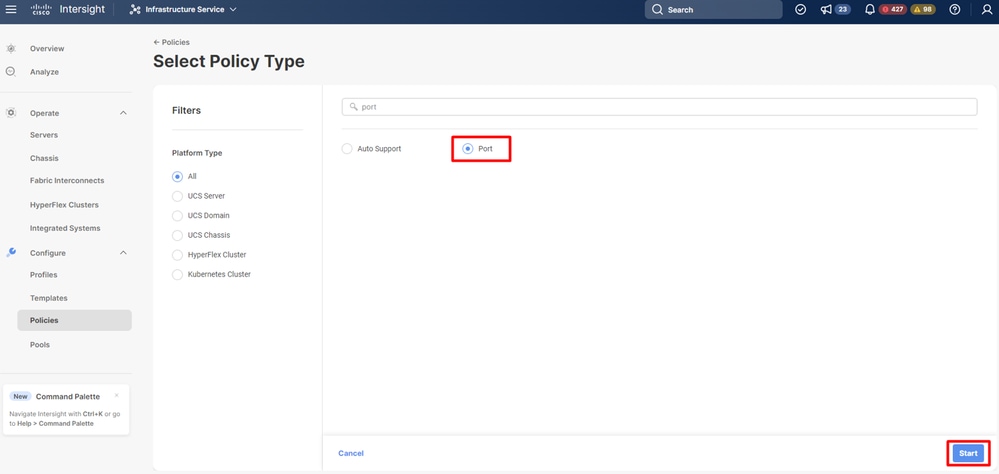

     ステップ2：検索フィールドでポートを探し、ポートを選択してStartボタンをクリックします。

    Select port policyポートポリシーの選択

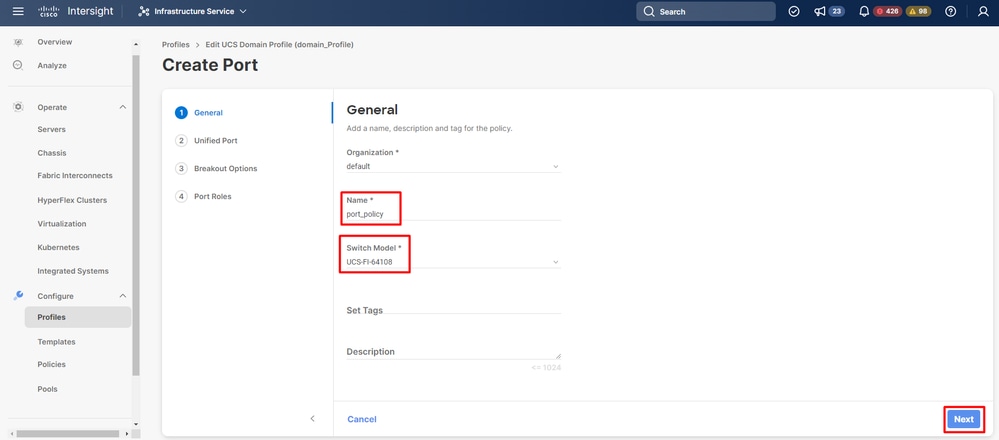

    ステップ 3： Nameフィールドにポートポリシー名を入力し、switch model(Fabric Interconnect model)を選択して、Nextボタンをクリックします。

    Define port policy name and Fabric Interconnect modelポートポリシー名とファブリックインターコネクトモデルの定義

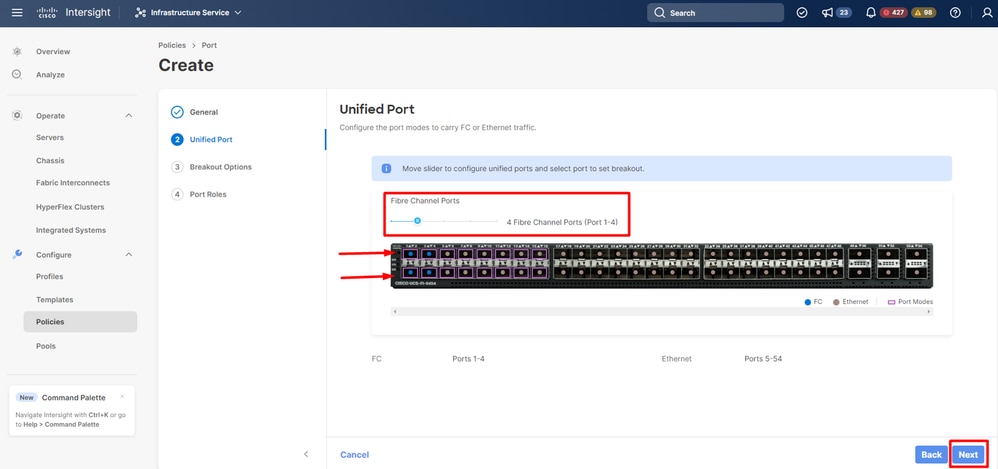

    ステップ4：ファイバチャネル(FC)トラフィックを伝送するポートの量を選択します。FCポートを選択してNextボタンをクリックすると、青色の円が表示されます。

    Ports selectionポートの選択

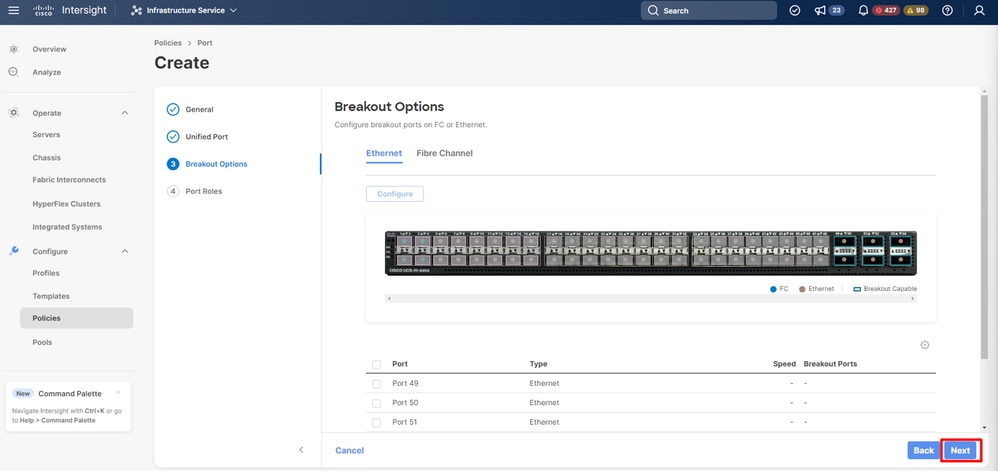

    ステップ 5：[次へ]ボタンをクリックします。

    Next button[次へ]ボタン

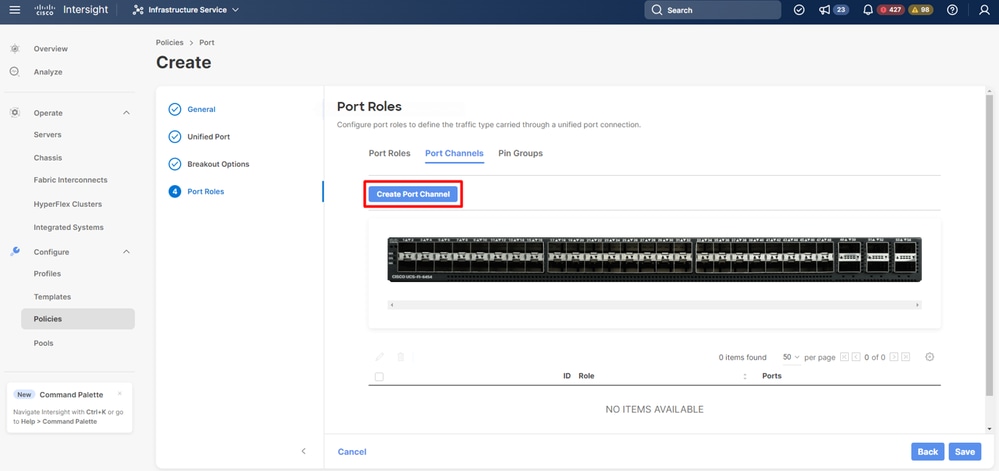

    手順 6：Port Channelsタブを探し、Create Port Channelボタンをクリックします。

    Create port channelポートチャネルの作成

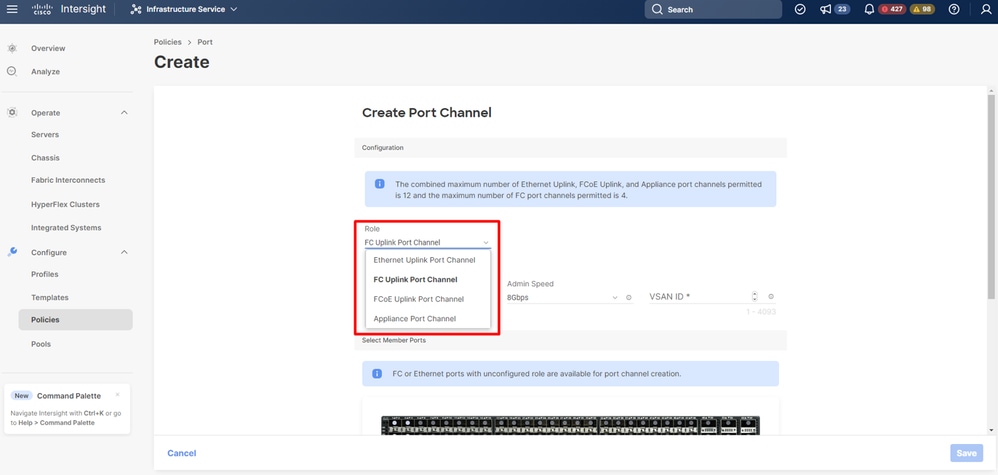

    手順 7：RoleフィールドでFC Uplink Port Channelオプションを選択します。

    Select FC Uplink Port Channel roleFCアップリンクポートチャネルロールの選択

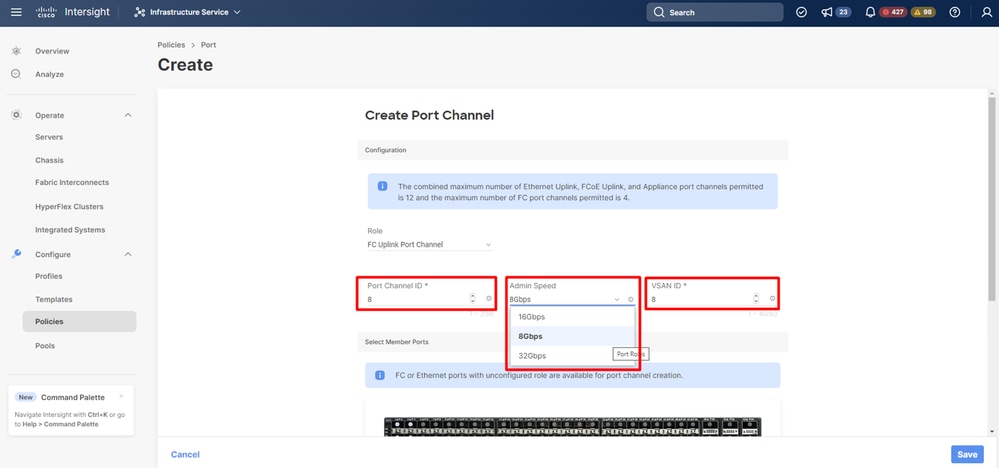

    ステップ8：ポートチャネルIDで、ポートチャネルIDを書き込み、VSAN IDでvsan idを書き込み、Admin Speedを選択します。

    Select admin speed portchannel ID and vsan ID管理速度(admin speed)、ポートチャネルIDおよびvsan IDの選択

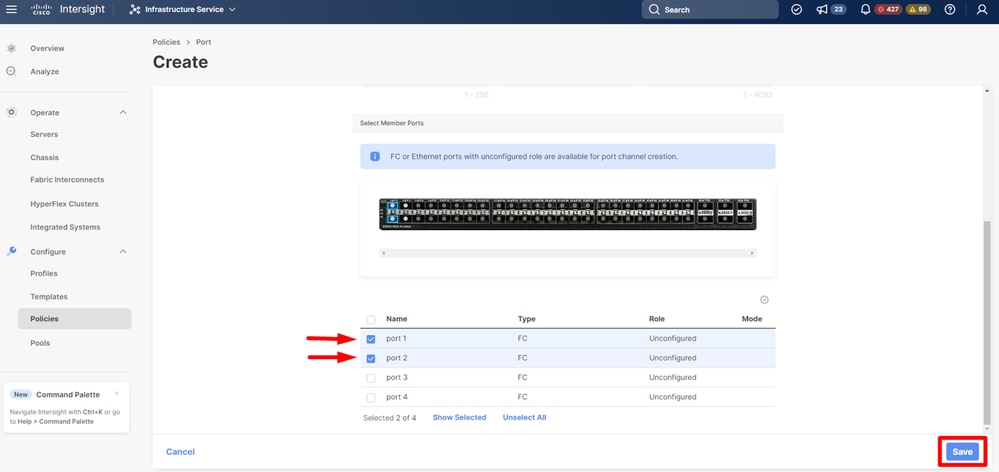

    ステップ 9：MDSに接続されているポートを選択してポートチャネル設定を作成し、[Save]ボタンを選択します。

    Select the port(s) connected to the MDSMDSに接続されているポートを選択します

    VSANスコープ

    FCポートのロールは次のとおりです。

    • FC Uplink:FCトラフィックはFCアップリンクポートを通過します。FCポートのロールをFCアップリンクポートとして指定するには、ポートのVSANスコープがストレージおよびアップリンク、またはVSAN設定ポリシーのアップリンクとして作成されている必要があります。

    • FCストレージ:FCポートはストレージポートとして機能します。FCストレージポートとしてのFCポートの役割を指定するには、ポートのVSANスコープがストレージおよびアップリンク、またはVSAN設定ポリシー内のストレージとして作成されている必要があります。さらに、FCはスイッチングモードである必要があります。

    • Unconfigured:Unconfiguredは、ポートのデフォルトロールです。

    Vsanポリシー

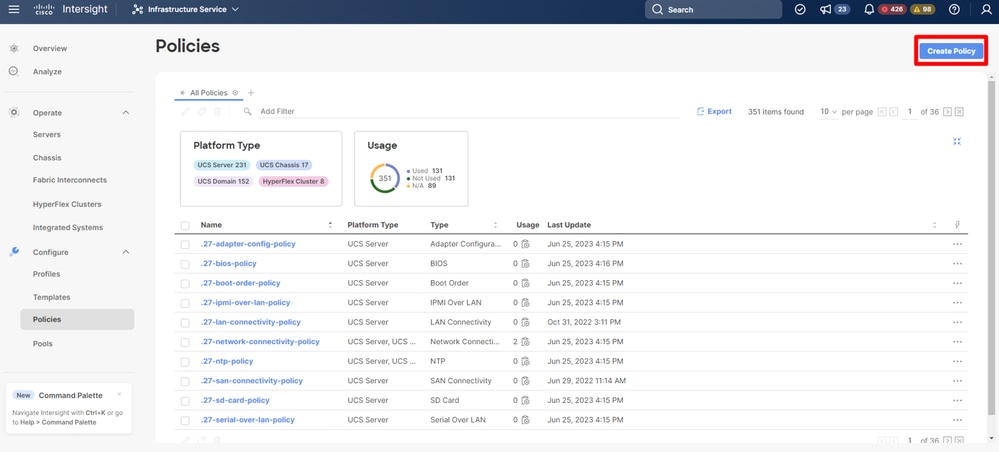

    ステップ1:Create Policyを選択します。

    Create policyポリシーの作成

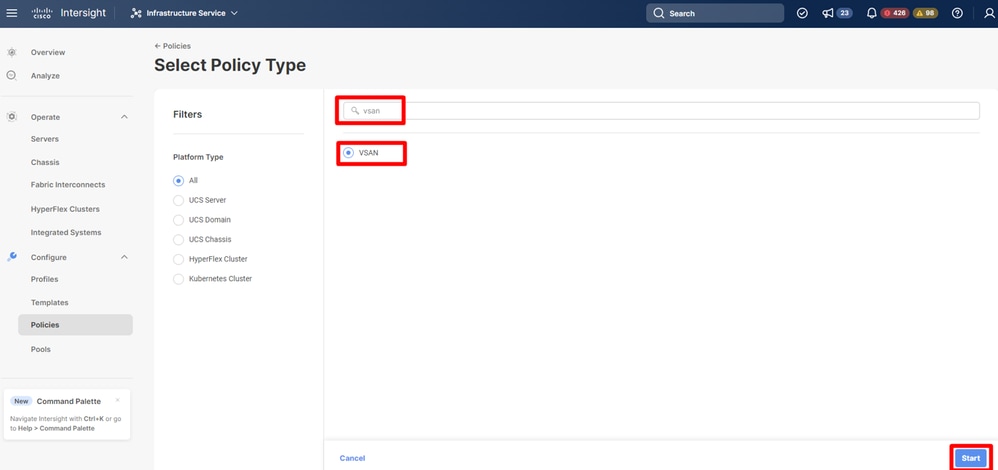

    ステップ 2：検索フィールドにvsanと入力し、vsanを選択してStartボタンをクリックします。

    Select vsanvsanの選択

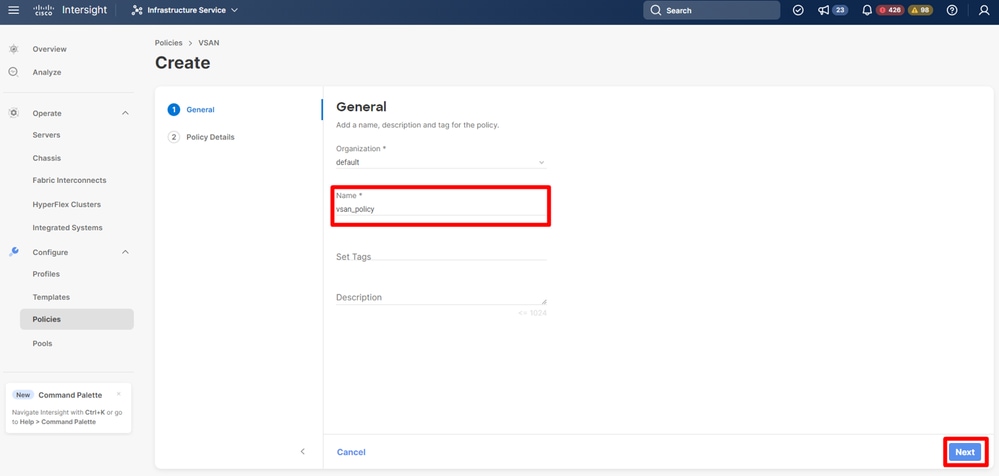

    ステップ 3：フィールド名にvsanポリシー名を入力し、Nextボタンをクリックします。

    Define vsan policy namevsanポリシー名の定義

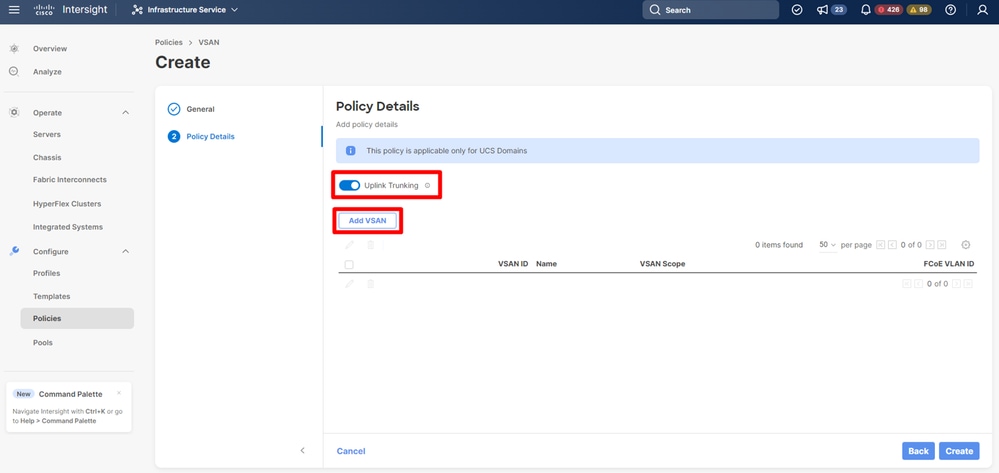

    ステップ 4：Uplink trunkingオプションを有効にし、Add VSANを選択します。

    Enable trunking and add vsanトランキングを有効にし、vsanを追加する

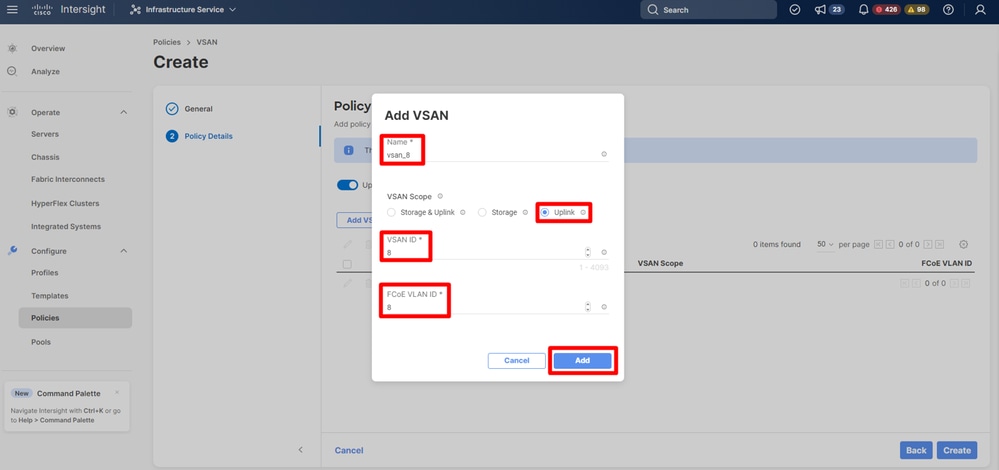

    ステップ 5：フィールド名にVSAN名を入力し、VSANスコープでuplinkオプションを選択して、VSAN IDとFCoE vlan IDを入力します。次に、[追加]ボタンを選択します。

    Add VSANVSANの追加

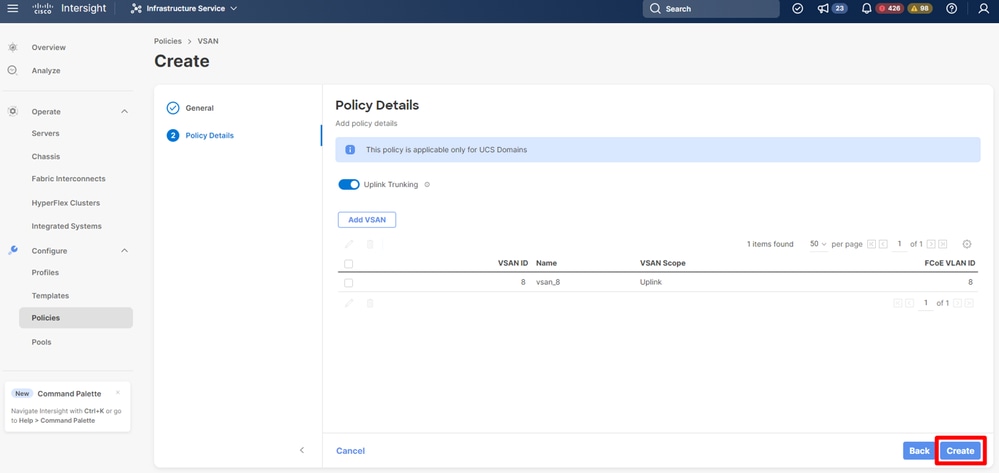

    手順 6：「作成」ボタンを選択します。

    Create vsan policyvsanポリシーの作成

    UCSドメインポリシー

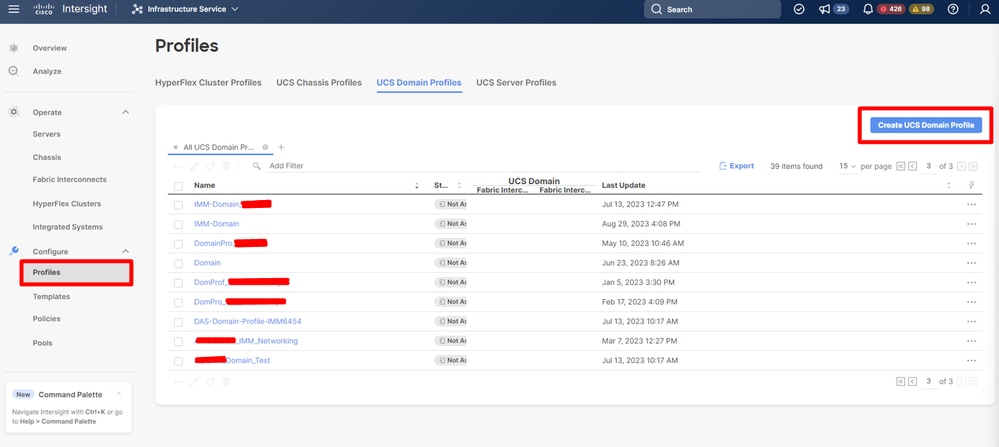

    ステップ 1：Profilesを選択し、UCS Domain Profilesを探して、Create UCS Domain Profileを選択します。

    Create UCS Domain ProfileUCSドメインプロファイルの作成

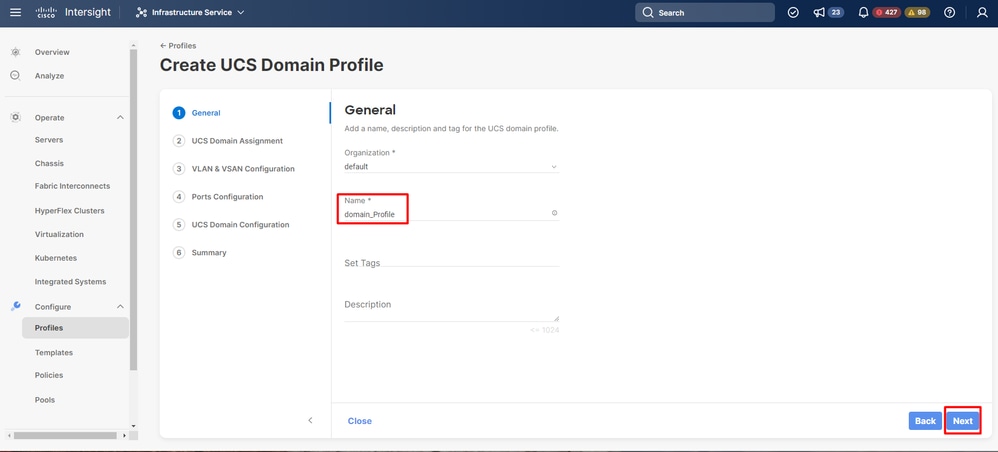

    ステップ 2：フィールド名にドメインプロファイル名を入力し、Nextボタンをクリックします。

    Define UCS domain profileUCSドメインプロファイルの定義

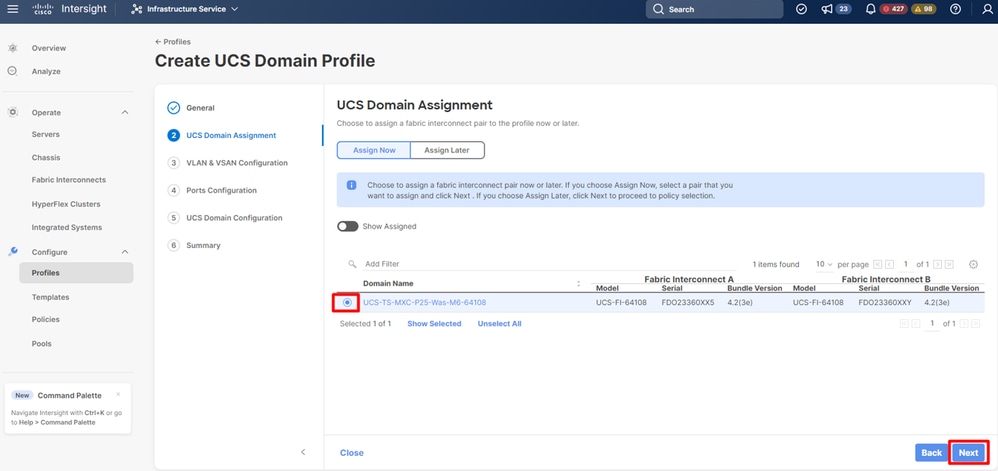

    ステップ 3：UCSドメインプロファイルを割り当てるドメイン名を選択します。次に、[次へ]ボタンを選択します。

    note-icon

    注：は、Fabric Interconnectにドメインプロファイルが割り当てられていないことを示しています。その場合は、最初にUCSドメインプロファイルを割り当て解除する必要があります。

    Select Domain nameドメイン名の選択

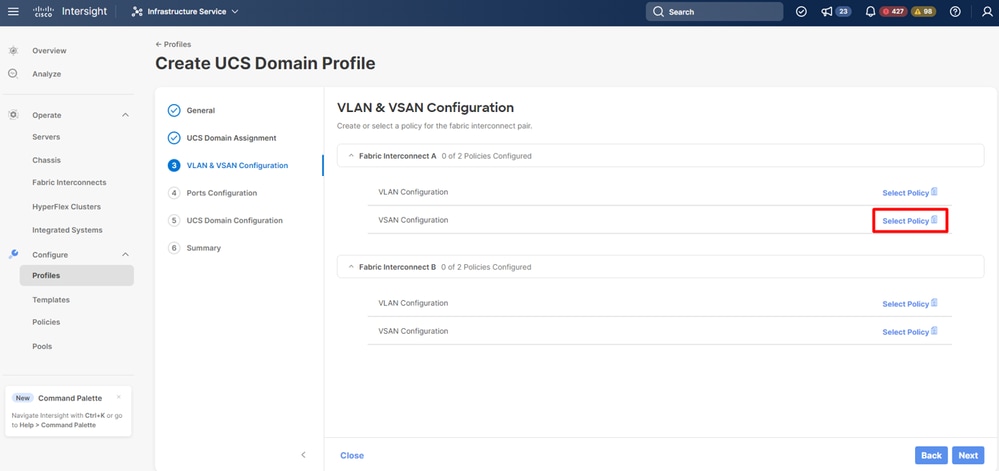

    ステップ 4：Fabric Interconnect AのVSAN設定で、Select Policyをクリックします。

    Select vsan policyvsanポリシーの選択

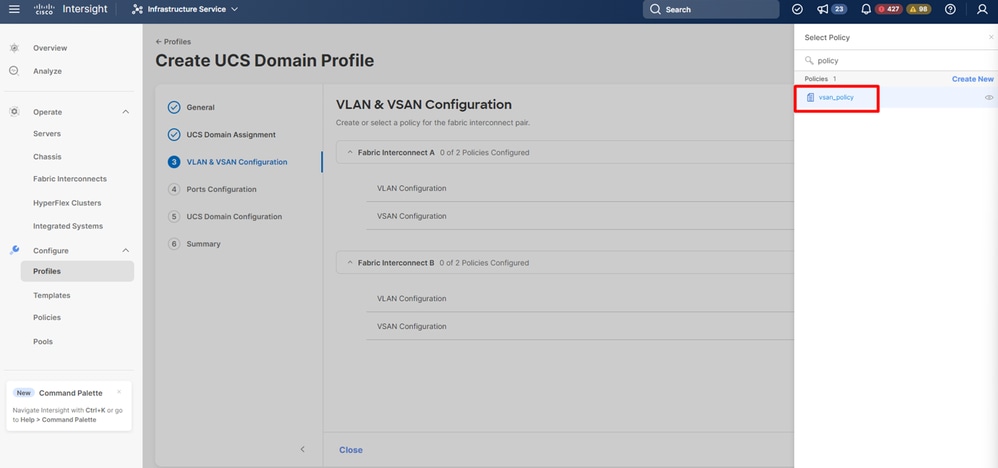

    ステップ 5：作成されたVSANポリシーを検索し、それを選択してNextボタンをクリックします。

    Select vsan policy created作成されたvsanポリシーの選択

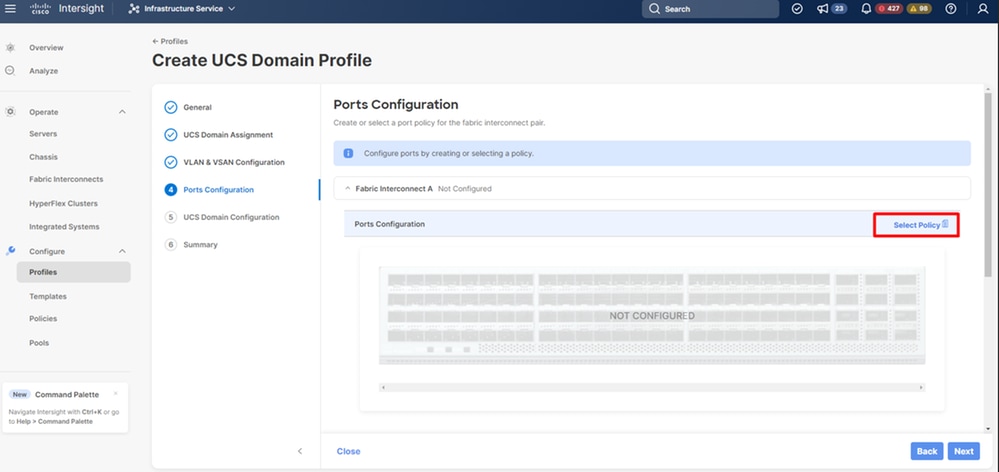

    手順 6：Select Policy in ports configurationタブをクリックします。

    Select port policy created作成されたポートポリシーの選択

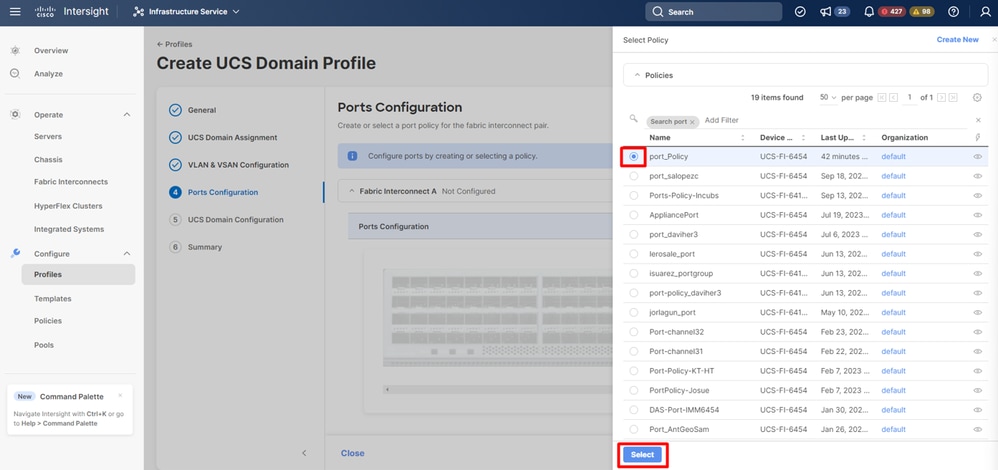

    手順 7：設定されているポートポリシーを選択し、Selectボタンをクリックします。

    Select port policy created作成されたポートポリシーの選択

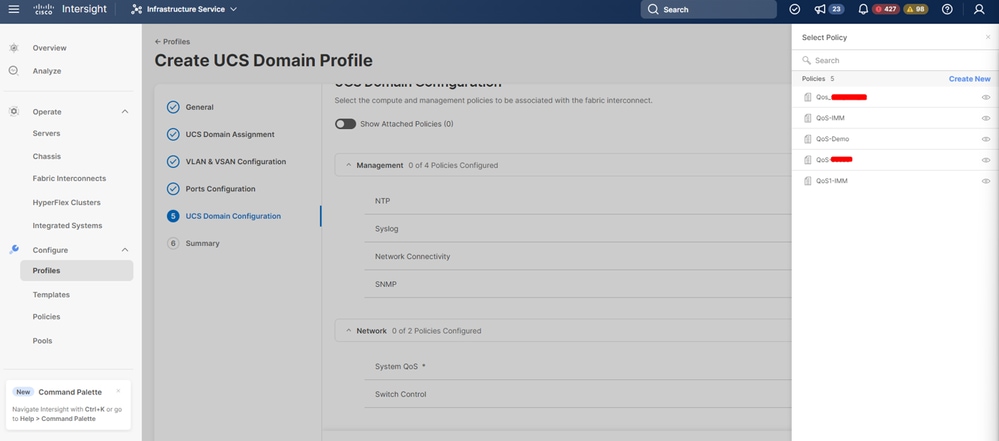

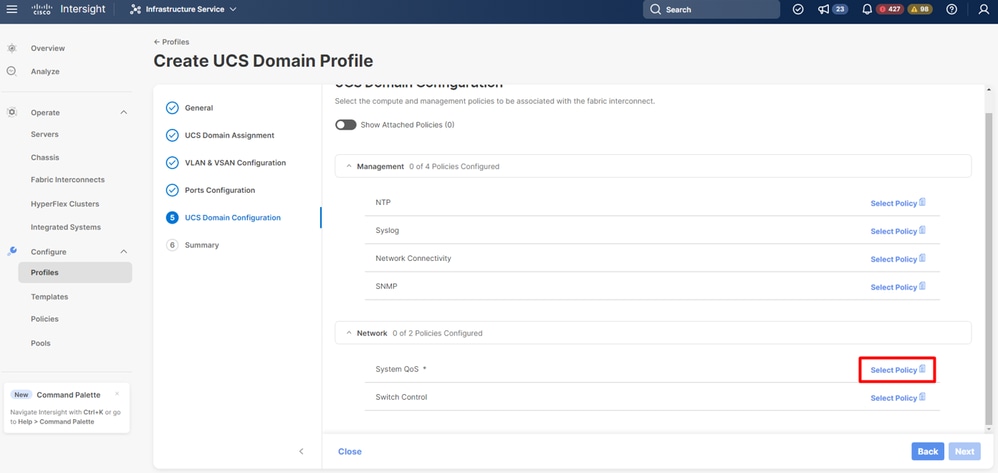

    ステップ 8：Networkセクションで、System QoSを探し、Select Policyをクリックします。

    Select QoS policyQoSポリシーの選択

    ステップ 9：[新規作成]を選択します。

    Create new QoS新しいQoSの作成

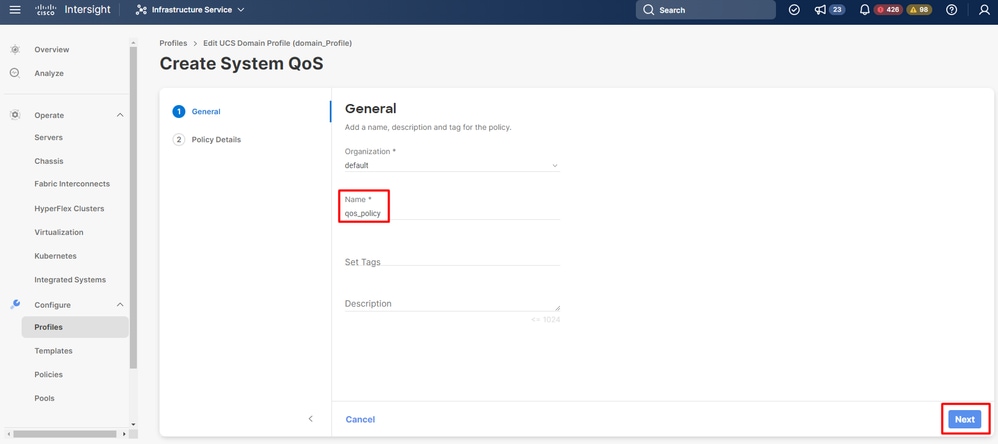

    ステップ10：名前フィールドにQoSポリシー名を入力し、Nextボタンを選択します。

    Define QoS policy nameQoSポリシー名の定義

     ステップ 11MTU値を変更し、QoSプライオリティを選択して、Createを選択します。

    Modify MTU and policy detailsMTUおよびポリシーの詳細の変更

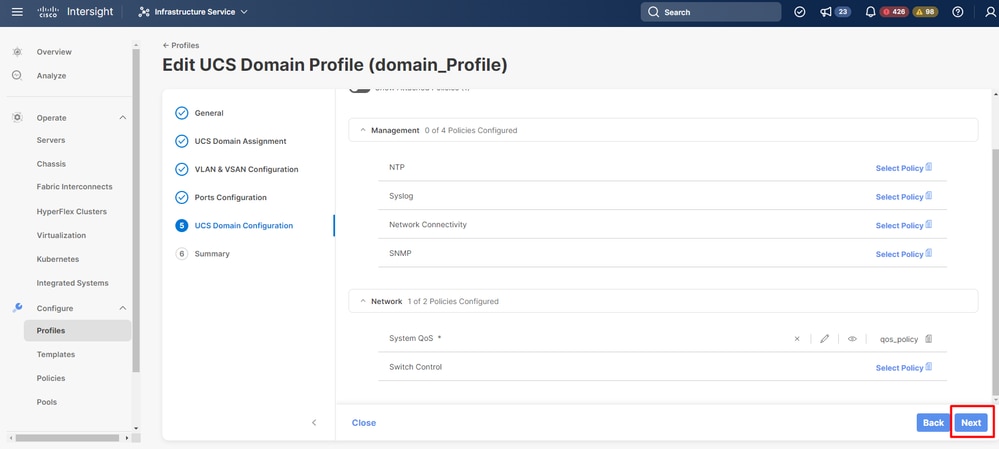

    ステップ 12[Next] をクリックします。

    Select next[次へ（Next）] を選択します。

    ステップ 13UCSドメインプロファイルの設定の簡単な要約が表示されます。「配備」ボタンをクリックします。

    Deploy UCS Domain ProfileUCSドメインプロファイルの導入

    note-icon

    注:UCSドメインプロファイルを導入するには、ドメイン内のFabric Interconnectをリブートする必要があり、そのファブリックパスを通じてトラフィックが中断する可能性があります。

    MDSの設定

    MDSへのSSHセッションを開き、ローカルユーザとしてログインします。

    MDS# configure terminal
    MDS(config)# feature npiv
    MDS(config)# vsan database
    MDS(config-vsan-db)#vsan 8
    MDS(config-vsan-db)#vsan 8 interface fc1/11-12
    MDS(config)#interface fc1/11-12
    MDS(config-if)#channel-group 8
    MDS(config-if)#no shutdown
    MDS(config-if)#exit
    MDS(config)#interface port-channel 8
    MDS(config-if)#switchport trunk mode on
    MDS(config-if)#switchport trunk allowed vsan 8
    switchport trunk allowed vsan add 1
    MDS(config-if)#exit

    MDSでの確認

    便利なコマンド:

    MDS# show npiv status
    MDS# show interface brief
    MDS# show fcdomain domain-list
    MDS# show flogi database
    MDS# show interface port-channel <id>
    MDS# show flogi database
    MDS# show port-channel summary
    MDS# show vsan usage
    MDS# show port-channel internal event-history errors
    MDS# show port-channel database

    UCSでの確認

    便利なコマンド:

    UCS# connect nxos
    UCS(nx-os)# show interface brief
    UCS(nx-os)# show san-portchannel summary
    UCS(nx-os)# show vsan membership
    UCS(nx-os)# show interface san-port-channel <id>
    UCS(nx-os)# show interface fc <id>
    UCS(nx-os)# show npv flogi-table
    UCS(nx-os)# show vsan usage
    UCS(nx-os)# show san-port-channel internal event-history errors
    UCS(nx-os)# show san-port-channel database

    トラブルシューティング

    • 両側で許可されるvsanが一致することを確認します。
    • fcインターフェイスがアップであることを確認します。
    • 両側でポートチャネルのステータスを確認します。
    • 両側でvsanが作成されていることを確認します。
    • ポートチャネルインターフェイスがトランクとして設定されていることを確認します。
    • レビューnpivは有効です
    • VSANメンバーシップの確認
    • インターフェイスがポートチャネルに関連付けられていることを確認します
    • ファブリックインターコネクトとMDSの間に接続されているfcインターフェイスを確認する

    関連情報

    Intersight VSANドメインポリシーの設定

    ファイバチャネルインターフェイスの設定

    UCSドメインプロファイルの設定

    ポートチャネルの設定
