Cisco Catalyst 9117 アクセスポイント データシート

Data Sheet

ダウンロード オプション

  • PDF
    (1.4 MB)
    Adobe Reader を使ってさまざまなデバイスで表示
Updated: 2020 年 10 月 20 日

ダウンロード オプション

  • PDF
    (1.4 MB)
    Adobe Reader を使ってさまざまなデバイスで表示
Updated: 2020 年 10 月 20 日




インフラストラクチャの保護   5

Cisco DNA サポート   5

製品仕様   6

ライセンス   14

保証情報   14

シスコの環境保全への取り組み   14

シスコ サービス   15

Cisco Capital 15

スマート アカウント   15

Cisco® Catalyst® 9117 シリーズ アクセスポイントは、復元力とセキュリティ、インテリジェンスを備えた次世代の企業向けアクセスポイントです。

Cisco® Catalyst® 9117 Series

要件の厳しい環境でも安定したパフォーマンスを発揮するハイパーコネクティビティ。Internet of ThingsIoT)デバイスと次世代型アプリケーションの急増。セキュリティに対する高度で絶え間ない脅威。すべてに共通して必要なのが復元力を備え高品質の接続を可能にするワイヤレスネットワークであり、高度な分類と封じ込め機能を持つ統合型セキュリティであり、ハードウェアおよびソフトウェアのイノベーションです。これらを通じてネットワークのセキュリティを確保し、自動化と簡素化を実現することで、初めてこうしたニーズに応えられます。そのために既存のワイヤレス インフラストラクチャを一新することは、今日のデジタルビジネスが最も優先すべき事項です。新世代の Cisco Catalyst 9100 アクセスポイントは高性能な Wi-Fi 6802.11ax)を搭載するほか、RF 性能とセキュリティ面および分析面の革新的な進化により、エンドツーエンドのデジタル化が可能になりました。従来の Wi-Fi を超えるネットワーク性能で、ビジネスサービスの展開を加速させます。

Catalyst 9117 シリーズを使用すると、リモートワーカーやマイクロオフィスを保護できます。Cisco Aironet または Catalyst アクセスポイントは、OfficeExtend アクセスポイント(OEAP)として機能できます。OEAP を使用すると、自宅または一時的なマイクロオフィスにいる従業員は、VPN を設定したり、高度な技術的知識を必要としたりすることなく、企業の SSID と企業ネットワークにアクセスできます。

Catalyst 9117 シリーズはシスコのインテントベース ネットワークに対応し、あらゆる規模のネットワークをサポートします。IoT の高まる需要に応えつつ、最新のイノベーションや革新的な技術のすべてをカバーしています。また、Catalyst 9117 シリーズは、業界をリードするパフォーマンス、セキュリティ、および分析機能も備えています。

Catalyst 9117 シリーズ アクセスポイントは、Cisco Digital Network ArchitectureCisco DNA)と組み合わせることで、当面のニーズだけでなく将来的なニーズも満たせるエンタープライズクラス製品になります。このシリーズは、既存のネットワークに新しい機能を取り入れ、Wi-Fi 6 のすべての機能と利点を余すことなく活用するための第一歩として最適です。









表 1.        機能とメリット

機能

利点

802.11axWi-Fi 6

新しい標準規格である IEEE 802.11ax(別名 High-Efficiency-WirelessHEW)または Wi-Fi 6)は、802.11ac を基盤とする技術です。通常の環境ではより優れたエクスペリエンスを実現し、4K または 8K ビデオ、高密度高精度のコラボレーション アプリケーション、オールワイヤレスオフィス、IoT などの高度なアプリケーションでも、安定した性能を発揮できます。802.11ax では 2.4 GHz 5 GHz 両方の帯域を使用するように設計されている点が、802.11ac 規格とは異なります。

802.11ac Wave 2 のサポート

最高 3.5 Gbps の接続率を実現できます。これは現在のハイエンドな 802.11ac アクセスポイントよりも大幅に高速なレートです。

OFDMA

OFDMA ベースのスケジューリングにより帯域幅をリソースユニット(RU)という小さいまとまりの単位に分割します。RU は個々のクライアントに対してダウンリンクの方向のみ割り当てることができ、オーバーヘッドと遅延の軽減につながります。

MU-MIMO テクノロジー

MU-MIMO では 8 つの空間ストリームをサポートしているため、アクセスポイントはクライアントデバイス間で空間ストリームを分割できるようになり、スループットを最大化できます。

ターゲット起動時間

クライアントはターゲット起動時間(TWT)という新しい省電力モードでスリープ状態を維持し、あらかじめスケジュールされた(ターゲット)時間にのみ起動して AP とデータを交換します。これにより、バッテリ駆動デバイスでは 802.11n および 802.11ac と比較して最大 3 4 倍の大幅な省電力を実現できます。

組み込み Catalyst ワイヤレスコントローラ

9117 シリーズ Wi-Fi 6 アクセスポイントは、組み込みコントローラで使用できます。Catalyst 9100 アクセスポイントでの Cisco Embedded Wireless Controller は、物理アプライアンスを必要としない、導入と管理が容易なオプションです。コントロールはアクセスポイントに存在するため、追加のフットプリントや複雑さはありません。また、Cisco Catalyst 9800 シリーズ ワイヤレス コントローラのコードを使用しているため、ニーズの拡大に合わせてネットワークを簡単に移行できます。詳細については、EWC を参照してください

ユーザ定義ネットワーク

Cisco DNA Center で使用可能な機能により、IT 部門はエンドユーザに共有ネットワーク上の独自のワイヤレス ネットワーク パーティションの制御を任せることができます。エンドユーザは、このネットワークにデバイスをリモートで安全に導入できます。大学の学生寮や長期の病院での滞在に最適な Cisco User Defined Network は、デバイスのセキュリティと制御の両方を提供し、各ユーザはネットワークに接続できるユーザを選択できます。(2020 年の後半に発売されます。)詳細については、UDN を参照してください

マルチギガビット イーサネットのサポート

100 Mbps 1 Gbps に加え、5 Gbps のアップリンク速度を実現します。業界で初めて、すべての速度を 10GBASE-TIEEE 802.3bz)配線だけでなくカテゴリ 5e 配線でもサポートします。

Bluetooth 5.0

Bluetooth Low EnergyBLE5.0 無線技術を取り入れたことで、ロケーション追跡や経路案内など IoT 向けの用途にも利用できます。

Apple 機能

Apple 社とシスコは相互連携し、シスコのテクノロジーをベースとするソリューションを開発し、社内ネットワーク上での iOS モバイルエクスペリエンスを最適化しました。iOS 10 の新機能とシスコの最新ソフトウェアやハードウェアを組み合わせることにより、ネットワーク インフラストラクチャをさらに効果的に活用し、すべてのビジネスアプリケーションでユーザエクスペリエンスを向上できるようになりました。

コラボレーションの中心にあるのが Cisco WLAN および Apple デバイス間の独自のハンドシェイクです。このハンドシェイクにより、Cisco WLAN は最適な Wi-Fi ローミングエクスペリエンスを Apple デバイスに提供することができます。さらに、Cisco WLAN Apple デバイスを信頼し、Apple デバイスで指定されたビジネスに不可欠なアプリケーションを優先的に処理します。この機能はファストレーンとも呼ばれます。

Wi-Fi 6 の詳細については、Wi-Fi 6 に関するシスコのテクニカルホワイトペーパーをご確認ください。

C9117 機能のサポートの詳細については、シスコの機能マトリックスを参照してください。

インフラストラクチャの保護

Cisco Trust Anchor テクノロジーで構築された Trustworthy システムにより、シスコ製品のための、安全性の高い基盤が提供されます。Cisco Catalyst 9100 アクセスポイントでは、こうしたテクノロジーによりハードウェアとソフトウェアの認証のアシュアランスを有効にしてサプライチェーンの信頼性を高め、ソフトウェアとファームウェアへの中間者攻撃に対する防御を強化できます。Trust Anchor の機能には、次のようなものがあります。

      イメージ署名

      セキュアブート:

      シスコのトラストアンカーモジュール

Cisco DNA サポート

Catalyst 9117 シリーズ アクセスポイントを Cisco DNA と組み合わせると、総合的なネットワークの変革が可能です。Cisco DNA では、リアルタイム分析によりネットワークを十分に理解し、セキュリティ脅威をすばやく検出して封じ込め、自動化と仮想化によりネットワーク全体の一貫性を容易に実現できます。Catalyst 9117 シリーズ アクセスポイントは、シスコの先進的な企業向けアーキテクチャである SD-Access をサポートしています。

Catalyst 9117 シリーズと Cisco DNA の連携によって、次の機能を利用できます。

      Cisco DNA Spaces

      Cisco Identity Services Engine

      Cisco DNA アナリティクスとアシュアランス

その結果ネットワークは関係性を維持し、デジタル対応になり、組織で大いに活用されます。

注:   Cisco DNA については、Cisco DNA を参照してください

製品仕様

表 2.        仕様

項目

仕様

製品番号

Cisco Catalyst 9117AXI アクセスポイント:屋内環境向け(内蔵アンテナ)

  C9117AXI-x Cisco Catalyst 9117

Cisco Catalyst 9117AXI アクセスポイント:屋内環境向け(内蔵アンテナ、組み込み型ワイヤレスコントローラ)

  C9117AXI-EWC-x Cisco Catalyst 9117

規制ドメイン:(x = 規制ドメイン)

お客様の国における使用認可をご確認ください。認可状況および特定の国に対応する規制ドメインを確認するには、https://www.cisco.com/go/aironet/compliance を参照してください。

すべての規制ドメインで認可されているわけではありません。認可され次第、グローバル価格表に製品番号が記載されます。

Cisco Wireless LAN サービス

ソフトウェア

  Cisco Unified Wireless Network ソフトウェアリリース 8.9 以降
  Cisco IOS ® XE ソフトウェアリリース 16.11 以降

サポート対象の Wireless LAN コントローラ

  Cisco Catalyst 9800 シリーズ ワイヤレス コントローラ
  Cisco 3500 5520 8540 シリーズ ワイヤレス コントローラおよび Cisco Virtual Wireless Controller

802.11n バージョン 2.0 および関連機能

  5 GHz 帯域に対応する 4 空間ストリームの 8 X 8 MIMO
  2.4 GHz 帯域に対応する 4 空間ストリームの 4 X 4 MIMO
  最大比合成(MRC
  20 および 40 MHz チャネル
  最大 600 Mbps PHY データレート(5 GHz 40 MHz
  パケット集約:A-MPDU (送受信)、A-MSDU (送受信)
  Cyclic Shift Diversity CSD )サポート

802.11ac

  8 空間ストリームの 8 X 8 ダウンリンク MU-MIMO
  MRC
  802.11ac ビームフォーミング
  20 40 80 160 MHz チャネル
  5 GHz で最大 3.5 Gbps PHY データレート
  パケット集約:A-MPDU (送受信)、A-MSDU (送受信)
  CSD サポート
  160 MHz 4 空間ストリームでのみサポート

802.11ax

  5 GHz 帯域に対応する 8 空間ストリームの 8 X 8 MIMO
  2.4 GHz 帯域に対応する 4 空間ストリームの 4 X 4 MIMO
  ダウンリンク OFDMA
  TWT
  MRC
  802.11ax ビームフォーミング
  20 40 80 160 MHz チャネル
  5 GHz で最大 5 Gbps PHY データレート
  パケット集約:A-MPDU (送受信)、A-MSDU (送受信)
  CSD サポート

内蔵アンテナ

  2.4 GHz 、ピークゲイン 4 dBi 、内蔵アンテナ、全水平方向
  5 GHz 、ピークゲイン 6 dBi 、内蔵アンテナ、全水平方向

インターフェイス

  1 X 100 1000 2500 5000 マルチギガビット イーサネット(RJ-45 )– IEEE 802.3bz
  管理コンソールポート(RJ-45
  最大 4.5W USB 2.0 (将来のソフトウェアで有効)

インジケータ

  ステータス LED によるブートローダステータス、アソシエーションステータス、動作ステータス、ブートローダ警告、ブートローダエラーの表示

寸法
(幅 X 奥行 X 高さ)

  アクセスポイント(取り付けブラケットおよび取り付け機能なし):22 X 22 X 4.93 cm 8.70 X 8.70 X 1.94 インチ)
  アクセスポイント(取り付けブラケットなし):22 X 22 X 5.56 cm 8.70 X 8.70 X 2.19 インチ)

重量

  1.4 kg 3.02 ポンド)

入力電力要件

  802.3at Power over Ethernet Plus PoE+ )、802.3bt Cisco Universal PoE Cisco UPOE+ Cisco UPOE ®
  Cisco パワーインジェクタ、AIR-PWRINJ6=
  802.3af PoE
  Cisco パワーインジェクタ、AIR-PWRINJ5= (注:このインジェクタは 802.3af のみをサポートします)

注:802.3af PoE が電力源の場合、2.4 GHz 帯および 5 GHz 帯の無線の両方が 2 X 2 に縮小され、
イーサネットは 2.5 Gbps にダウングレードします。さらに、USB ポートがオフになります。

給電規格

802.3bt Cisco UPOE+ Cisco UPOE(全機能)

電源

電源の種類

2.4 GHz
無線

5 GHz
無線

リンク速度

USB

LLDP

802.3bt Cisco

UPOE+Cisco

UPOE

PoE

4 X 4

8 x 8

5 Gbps

Y

28.9W

802.3at(全機能)*

電源

電源の種類

2.4 GHz
無線

5 GHz
無線

リンク速度

USB

LLDP

802.3at

PoE

4 X 4

8 x 8

5 Gbps

N

25.4 W

802.3af(縮小状態の機能)

電源

電源の種類

2.4 GHz
無線

5 GHz
無線

リンク速度

USB

LLDP

802.3af

PoE

2 X 2

2 X 2

2.5 Gbps

N

13.5W

* USB ポートは有効にできますが、5 GHz の無線は 4 x 4 になります。

環境

  非動作(保管)温度:-30 70°C -22 158°F
  非動作(保管)時の高度試験:25°C 4,572 m 15,000 フィート)
  動作温度:0 50°C 32 122°F
  動作湿度:10 90% (結露しないこと)
  動作高度試験:40°C 3,000 m 9,843 フィート)

システム メモリ

  2048 MB DRAM
  1024 MB フラッシュメモリ

保証

制限付きライフタイムハードウェア保証

利用可能な送信出力設定

2.4 GHz

  23 dBm 200 mW
  -6 dBm 0.25 mW

5 GHz

  26 dBm 400 mW
  -4 dBm 0.4 mW

規制ドメイン

注:お客様の国における使用認可をご確認ください。認可状況および特定の国に対応する規制ドメインを確認するには、https://www.cisco.com/go/aironet/compliance を参照してください

規制ドメインのサポートの詳細については、シスコ規制ドメインのホワイトペーパーを参照してくだ
さい。

適合規格

  安全性:

    IEC 60950-1

    EN 60950-1

    AS/NZS 60950.1

    UL 60950-1

    CAN/CSA-C22.2 No. 60950-1

    UL 2043

    クラス III 機器

  エミッション:

    CISPR 32rev. 2015

    EN 55032rev. 2012/AC:2013

    EN 55032rev. 2015

    EN61000-3-2rev. 2014

    EN61000-3-3rev. 2013

    KN61000-3-2

    KN61000-3-3

    AS/NZS CISPR 32 Class Brev. 2015

    47 CFR FCC Part 15B

    ICES-003rev. 2016 Issue 6Class B

    VCCIV3

    CNSrev. 13438

    KN-32

    TCVN 7189rev. 2009

  イミュニティ:

    CISPR 24rev. 2010

    EN 55024/EN 55035rev. 2010

  エミッションとイミュニティ:

    EN 301 489-1v2.1.1 2017-02

    EN 301 489-17v3.1.1 2017-02

    QCVN18:2014

    KN 489-1

    KN 489-17

    EN 606011-1:2015

  無線機:

    EN 300 328v2.1.1

    EN 301 893v2.1.1

    AS/NZS 4268rev. 2017

    47 CFR FCC Part 15C15.24715.407

    RSP-100

    RSS-GEN

    RSS-247

    中国における規制 SRRC

    LP0002rev. 2018.1.10

    日本 Std. 33aStd. 66Std. 71

    EMI および感受性(クラス B

  RF の安全性:

    EN 50385rev. Aug 2002

    ARPANSA

    AS/NZS 2772rev. 2016

    EN 62209-1rev. 2016

    EN 62209-2rev. 2010

    47 CFR Part 1.1310 および 2.1091

    RSS-102

  IEEE 標準:

    IEEE 802.3

    IEEE 802.3ab

    IEEE 802.3af/at/bt

    IEEE 802.11a/b/g/n/ac/ax

    IEEE 802.11h802.11d

  セキュリティ:

    802.11iWi-Fi Protected Access 3WPA3)、WPA2WPA

    802.1X

    Advanced Encryption StandardAES

  拡張認証プロトコル(EAP )の種類:

    EAP-Transport Layer SecurityTLS

    EAP-Tunneled TLSTTLS)または Microsoft Challenge Handshake Authentication Protocol Version 2MSCHAPv2

    Protected EAPPEAPv0 または EAP-MSCHAPv2

    EAP-Flexible Authentication via Secure TunnelingEAP-FAST

    PEAP v1 または EAP-Generic Token CardGTC

    EAP-Subscriber Identity ModuleSIM

データレート/送信電力/受信感度

データレート/送信電力/受信感度の詳細については、Cisco RF の詳細を参照してください

送信電力および受信感度





5 GHz 無線

2.4 GHz 無線



空間ストリーム

総送信電力(dBm

受信感度(dBm

総送信電力(dBm

受信感度(dBm

802.11/11b

1 Mbps

1

-

-

23

-98

11 Mbps

1

-

-

23

-89

802.11a/g

6 Mbps

1

23

-95

23

-94

24 Mbps

1

22

-88

22

-87

54 Mbps

1

21

-79

20

-78

802.11n HT20

MCS0

1

23

-95

23

-94

MCS31

4

20

-74

20

-73

802.11n HT40

MCS0

1

23

-93

-

-

MCS31

4

20

-72

-

-

802.11ac VHT20

MCS0

1

23

-95

-

-

MCS8

1

20

-75

-

-

MCS9

1

NA

NA

-

-

MCS0

2

23

-95

-

-

MCS8

2

20

-74

-

-

MCS9

2

NA

NA

-

-

MCS0

3

23

-95

-

-

MCS9

3

19

-72

-

-

MCS0

4

23

-94

-

-

MCS9

4

19

-71

-

-

802.11ac VHT40

MCS0

1

23

-94

-

-

MCS9

1

19

-71

-

-

MCS0

2

23

-93

-

-

MCS9

2

19

-70

-

-

MCS0

3

23

-92

-

-

MCS9

3

19

-69

-

-

MCS0

4

23

-91

-

-

MCS9

4

19

-68

-

-

802.11ac VHT80

MCS0

1

23

-91

-

-

MCS9

1

19

-67

-

-

MCS0

2

23

-90

-

-

MCS9

2

19

-66

-

-

MCS0

3

23

-89

-

-

MCS9

3

19

-65

-

-

MCS0

4

23

-88

-

-

MCS9

4

19

-64

-

-

802.11ac VHT160

MCS0

1

23

-88

-

-

MCS9

1

18

-65

-

-

MCS0

2

23

-87

-

-

MCS9

2

18

-64

-

-

MCS0

3

23

-86

-

-

MCS9

3

18

-63

-

-

MCS0

4

23

-85

-

-

MCS9

4

18

-62

-

-

802.11ax HE20

MCS0

1

23

-95

23

-94

MCS11

1

18

-68

16

-67

MCS0

2

23

-95

23

-94

MCS11

2

18

-67

16

-66

MCS0

3

23

-95

23

-94

MCS11

3

18

-66

16

-65

MCS0

4

23

-94

23

-93

MCS11

4

18

-65

16

-64

802.11ax HE40

MCS0

1

23

-94





MCS11

1

18

-65





MCS0

2

23

-93





MCS11

2

18

-64





MCS0

3

23

-92





MCS11

3

18

-63





MCS0

4

23

-91





MCS11

4

18

-62





802.11ax HE80

MCS0

1

23

-91

-

-

MCS11

1

17

-63

-

-

MCS0

2

23

-90

-

-

MCS11

2

17

-62

-

-

MCS0

3

23

-89

-

-

MCS11

3

17

-61

-

-

MCS0

4

23

-88

-

-

MCS11

4

17

-60

-

-

802.11ax HE160

MCS0

1

23

-88

-

-

MCS11

1

16

-59

-

-

MCS0

2

23

-87

-

-

MCS11

2

16

-58

-

-

MCS0

3

23

-86

-

-

MCS11

3

16

-57

-

-

MCS0

4

23

-85

-

-

MCS11

4

16

-56

-

-

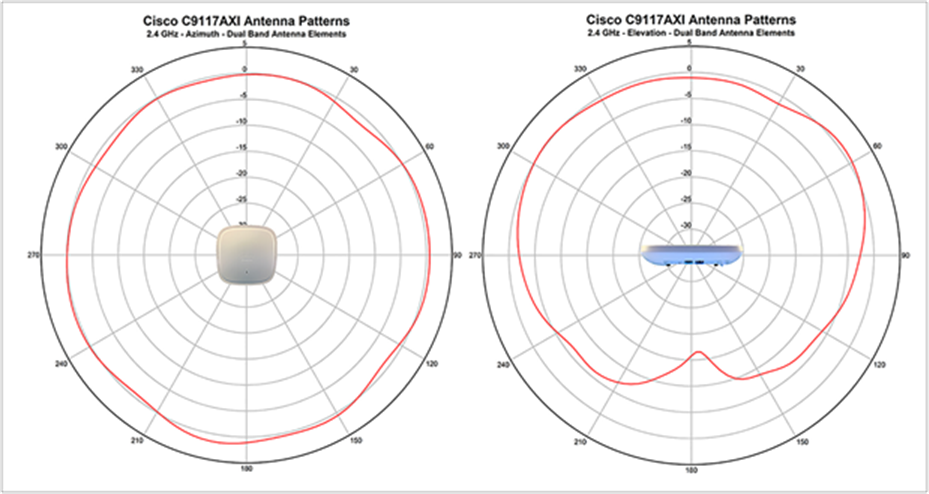

Antenna radiation patterns for the 9117I_A

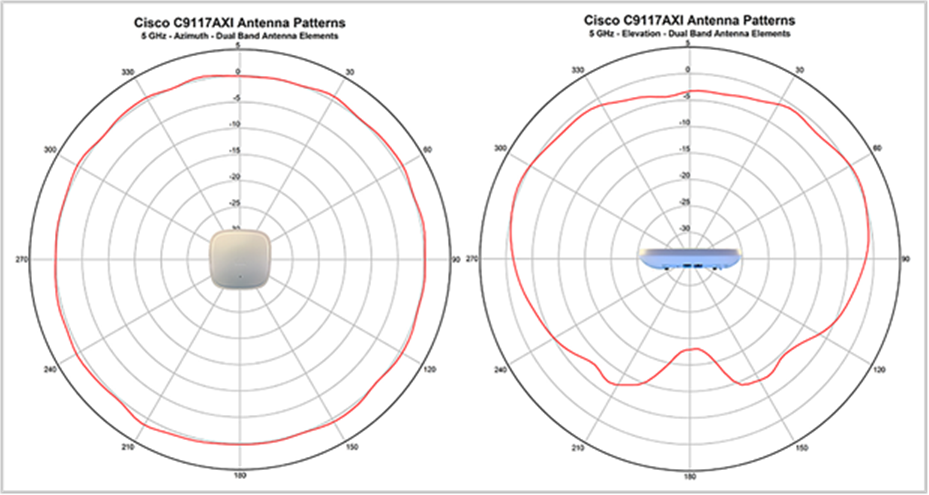

Antenna radiation patterns for the 9117I_b

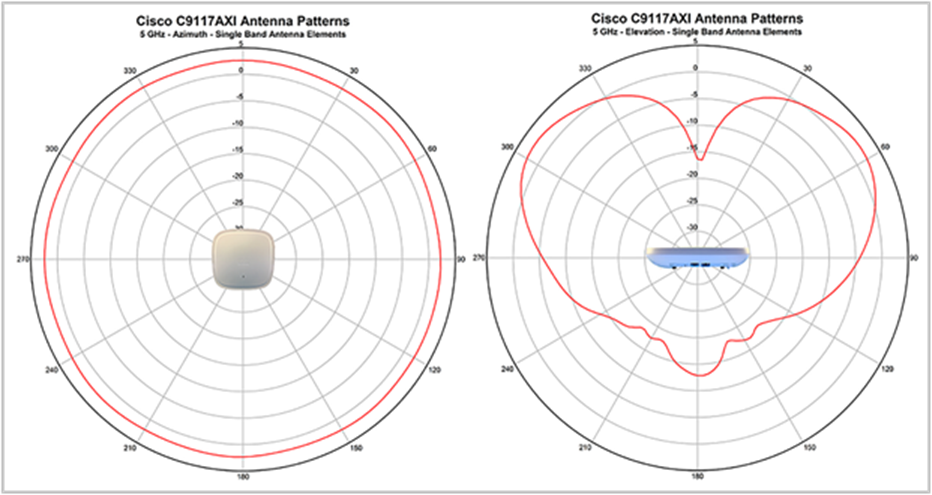

Antenna radiation patterns for the 9117I_C

図 1.        9117I のアンテナ放射パターン



注:   機能サポートの詳細については、Cisco Catalyst 9100 のリリースノートを参照してください。
