Cisco® Catalyst® 9115 シリーズ Wi-Fi 6 アクセス ポイントは、復元力とセキュリティ、インテリジェンスを備えた次世代の企業向けアクセス ポイントです。
要件の厳しい環境でも安定したパフォーマンスを発揮するハイパーコネクティビティ。Internet of Things（IoT）デバイスと次世代型アプリケーションの急増。セキュリティに対する高度で絶え間ない脅威。すべてに共通して必要なのが復元力を備え高品質の接続を可能にするワイヤレス ネットワークであり、高度な分類と封じ込め機能を持つ統合型セキュリティであり、ハードウェアおよびソフトウェアのイノベーションです。これらを通じてネットワークのセキュリティを確保し、自動化と簡素化を実現することで、初めてこうしたニーズに応えられます。そのために既存のワイヤレス インフラストラクチャを一新することは、今日のデジタル ビジネスが最も優先すべき事項です。新世代の Cisco Catalyst 9100 アクセス ポイントは高性能な Wi-Fi 6（802.11ax）を搭載するほか、RF 性能とセキュリティ面および分析面の革新的な進化により、エンドツーエンドのデジタル化が可能になりました。従来の Wi-Fi を超えるネットワーク性能で、ビジネス サービスの展開を加速させます。
Cisco Catalyst 9115 シリーズ アクセス ポイントは、当面のニーズだけでなく将来的なニーズにも応えるエンタープライズクラスの製品です。このシリーズは既存のネットワークを改めるにあたっての第一歩には最適で、Wi-Fi 6 の機能と利点を余すことなく示す好例になります。
主な特長：
● Wi-Fi 6 認定予定
● 3 種類の無線：2.4 GHz（4 X 4）、5 GHz（4 X 4）、BLE
● OFDMA と MU-MIMO
● マルチギガビットのサポート
● 内部または外部アンテナ
Cisco Catalyst 9115 シリーズ アクセス ポイントは直交周波数分割多元接続（OFDMA）と Multiuser Multiple Input、Multiple Output（MU-MIMO）の両方をサポートしており、高度なアプリケーションや IoT でも安定した性能を発揮します。また、最大 2.5 Gbps の通信速度を実現する NBASE-T および IEEE 802.3bz イーサネット規格に対応しているため、ボトルネックを生じることなくシームレスにネットワーク トラフィックをオフロードできます。シスコのマルチギガビット テクノロジーは、既存のカテゴリ 5e やカテゴリ 6 のケーブル配線を使用して最大 5 Gbps での通信を可能にします。これによりコストを極力抑えながら高いスループットを実現できます。アンテナは 2 種類の中から使用環境に合わせてお選びいただけます。
表 1. 機能と利点
| 機能 |
利点 |
| 802.11ax（Wi-Fi 6） |
新しい標準規格である IEEE 802.11ax（別名 High-Efficiency-Wireless（HEW）または Wi-Fi 6）は、802.11ac を基盤とする技術です。通常の環境ではより優れたエクスペリエンスを実現し、4K または 8K ビデオ、高密度高精度のコラボレーション アプリケーション、オールワイヤレス オフィス、IoT などの高度なアプリケーションでも、安定した性能を発揮できます。802.11ax では 2.4 GHz と 5 GHz 両方の帯域を使用するように設計されている点が、802.11ac 規格とは異なります。 |
| アップリンク/ダウンリンク OFDMA |
OFDMA ベースのスケジューリングにより帯域幅をリソース ユニット（RU）という小さいまとまりの単位に分割します。RU は個々のクライアントに対してダウンリンクとアップリンクの双方向で割り当てることができ、オーバーヘッドと遅延の軽減につながります。 |
| MU-MIMO テクノロジー |
MU-MIMO では 4 つの空間ストリームをサポートしているため、アクセス ポイントはクライアント デバイス間で空間ストリームを分割できるようになり、スループットを最大化できます。 |
| BSS カラーリング |
アクセス ポイント（AP）とそのクライアントは空間の再利用（Basic Service Set [BSS] カラーリング）により BSS を区別し、同時伝送数を増やすことが可能です。 |
| ターゲット起動時間 |
クライアントはターゲット起動時間（TWT）という新しい省電力モードでスリープ状態を維持し、あらかじめスケジュールされた（ターゲット）時間にのみ起動して AP とデータを交換します。これによりバッテリ駆動デバイスでは、802.11n および 802.11ac と比較して最大 3 ～ 4 倍の大幅な省電力を実現できます。 |
| Cisco Mobility Express |
Mobility Express は中小企業も分散型企業も含めたあらゆる規模のネットワークに対応できるよう設計されています。Mobility Express を利用すれば、コントローラとなる機器や追加ライセンスを購入しなくても、業界最先端のワイヤレス LAN テクノロジーを導入できます。 |
| マルチギガビット イーサネットのサポート |
100 Mbps と 1 Gbps に加え、2.5 Gbps のアップリンク速度を実現します。業界で初めて、すべての速度を 10GBASE-T（IEEE 802.3bz）配線だけでなくカテゴリ 5e 配線でもサポートします。 |
| Bluetooth 5.0 |
Bluetooth Low Energy（BLE）5.0 無線技術を取り入れたことで、ロケーション追跡や経路案内など IoT 向けの用途にも利用できます。 |
| Apple 機能 |
Apple 社とシスコは相互連携し、シスコのテクノロジーをベースとするソリューションを開発し、社内ネットワーク上での iOS モバイル エクスペリエンスを最適化しました。iOS 10 の新機能と、シスコの最新ソフトウェアやハードウェアを組み合わせることで、ネットワーク インフラをさらに効果的に活用し、すべてのビジネス アプリケーションでユーザ エクスペリエンスを向上できるようになりました。 コラボレーションの中心にあるのが Cisco WLAN および Apple デバイス間の独自のハンドシェイクです。このハンドシェイクにより、Cisco WLAN は最適な Wi-Fi ローミング エクスペリエンスを Apple デバイスに提供することができます。さらに、Cisco WLAN は Apple デバイスを信頼し、Apple デバイスで指定されたビジネスに不可欠なアプリケーションを優先的に処理します。この機能はファスト レーンとも呼ばれます。 |
アップグレードによりデバイスで Wi-Fi 6（802.11ax）を利用できるネットワーク インフラストラクチャでは、ネットワークに接続するデバイスの追加と、そのデバイスが生成するデータに対応するために必要とされる容量が最大 4 倍まで増強されます。802.11ax は、802.11ac 規格に比べてスループットが高く、シームレスな接続が可能なマルチギガビットの性能を有します。つまり、ネットワークはこれまでよりも高速になり、スムーズになります。新規格である 802.11ax では BSS カラーリングがサポートされます。そのため同時伝送による高密度のデバイス展開が容易になり、ひいてはネットワーク容量の増強、顧客とのコミュニケーションの増加、付加価値サービスの向上につながります。
Wi-Fi 6 ではデバイス間の伝送時間を巧妙に調整することで、遅延を低減すると同時に信頼性を向上させています。これにより 1 つのアクセス ポイントで数百のデバイスに対応でき、IoT デバイスを大規模に展開しても高い信頼性を確保できます。また、802.11ax を使用するとスマートフォンやタブレット、IoT などのデバイスのバッテリ持続時間が従来の規格で接続する場合よりも長くなり、ユーザ エクスペリエンスも全体として向上することが期待できます。802.11ax の詳細については、シスコのテクニカル ホワイトペーパーをご確認ください。
Cisco Trust Anchor テクノロジーで構築された Trustworthy システムにより、シスコ製品のための、安全性の高い基盤が提供されます。Catalyst 9100 シリーズでは、こうしたテクノロジーによりハードウェアとソフトウェアの真正性を保証してサプライチェーンの信頼性を高め、ソフトウェアとファームウェアへの中間者攻撃を大幅に軽減できます。Trust Anchor の機能には、次のようなものがあります。
● イメージの署名：暗号化で署名されたイメージは、ファームウェア、BIOS、およびその他のソフトウェアが正規のものであり、改ざんされていないことを保証します。システムのブート時に、システムのソフトウェア署名の整合性が確認されます。
● セキュア ブート：シスコのセキュア ブート テクノロジーは、ブート シーケンスの信頼チェーンを永続的なハードウェアに固定し、ユーザの権限レベルにかかわらず、システムの通常状態や実行されるソフトウェアに対する脅威を緩和します。不正に改ざんされたファームウェアの永続化に対しても、多層保護が実現します。
● Cisco Trust Anchor モジュール：改ざん耐性と強力な暗号化を備えた単一チップのソリューションにより、ハードウェアの真正性が保証され、製品が一意に識別されるので、シスコが提供元を確認することができます。それにより、製品が本物であることが保証されます。
IoT デバイスと拡大されたエコシステム パートナーシップにとって最も重要なマルチ RF サポートにより、Catalyst 9100 ポートフォリオは、シスコ ネットワーク上のモバイル デバイスからかつてないほどの可視性を実現します。Cisco DNA アーキテクチャによってデジタル化を実現する Catalyst 9100 ポートフォリオは、シスコの RF イノベーションを促進し、Wi-Fi および IoT ネットワークに対してリアルタイム テレメトリ、ガイド付きの修復、最適化を行って電波を保護します。Cisco Catalyst 9100 シリーズ アクセス ポイントは、高度なスペクトル インテリジェンス、デバイス分析、およびネットワーク アシュアランスをサポートします。Intelligent Capture などの機能により、これらのデバイスはネットワークを調査して、Cisco DNA Center に詳細な分析を提供します。このソフトウェアは、多くの異常を追跡し、すべてのパケットをオンデマンドですぐに確認できるため、オンサイトのネットワーク管理者のような役割を果たします。一般的に、Cisco Intelligent Capture を使うと、ワイヤレス ネットワークに関して詳しい情報に基づいた意思決定を行うことができます。
Catalyst 9100 シリーズ アクセス ポイントは設計段階から見直して開発が行われ、凹凸が少ない滑らかな外観に仕上がっています。RF の優れた点と次世代のテクノロジーを取り入れ、妥協のない最高水準のワイヤレス エクスペリエンスを提供します。高性能な機能を揃えつつ、ハードウェアの面では効率性を高める設計によりフォームファクタをコンパクトに収めることで、ありふれた場所を魅力的に変える Wi-Fi 環境を演出します。
Cisco Catalyst 9115 シリーズ アクセス ポイントを Cisco Digital Network Architecture（Cisco DNA）と組み合わせると、総合的なネットワークの変革が可能です。Cisco DNA では、リアルタイム分析によりネットワークを十分に理解し、セキュリティ脅威をすばやく検出して封じ込め、自動化と仮想化によりネットワーク全体の一貫性を容易に実現できます。
SD-Access を備えた Cisco DNA は、ビジネスを後押しするネットワーク ファブリックです。これは、エンタープライズ ネットワークの運用を迅速化およびシンプル化する、オープンで拡張性のあるソフトウェア主導のアーキテクチャです。プログラム可能なアーキテクチャであるため、IT スタッフは時間のかかる反復的なネットワーク設定作業から解放され、ビジネスに前向きな変化をもたらすイノベーションに集中できます。ネットワーク機能をハードウェアから分離して、有線/無線ネットワーク全体を 1 つのユーザ インターフェイスから構築し、運用することができます。SD-Access により、基本的な機能を備えたエッジからクラウドへのポリシー ベースの自動化を実現できます。次のような機能が含まれます。
● シンプルなデバイス導入
● 有線ネットワークとワイヤレス ネットワークのユニファイド マネジメント
● ネットワークの仮想化とセグメンテーション
● グループ ベースのポリシー
● コンテキスト ベースの分析
Cisco Catalyst 9115 シリーズ アクセス ポイントは、シスコの先進的な企業向けアーキテクチャである SD-Access をサポートしています。
Cisco Catalyst 9115 シリーズと Cisco DNA の連携によって、次の機能を利用できます。
● Cisco DNA Spaces
● Cisco Identity Services Engine
● Cisco DNA アナリティクスとアシュアランス
● その他さまざまな機能
その結果、ネットワークは関係性を維持し、デジタル対応になり、組織で大いに活用されます。
| 項目 |
仕様 |
||||||||||||||||||||||||||||||||||
| 部品番号 |
Cisco Catalyst 9115AXI アクセス ポイント：屋内環境向け（内蔵アンテナ）
● C9115AXI-x
：Cisco Catalyst 9115
シリーズ
Cisco Catalyst 9115AXE アクセス ポイント：要件の厳しい屋内環境向け（外部アンテナ）
● C9115AXE-x
：Cisco Catalyst 9115
シリーズ
規制ドメイン：（x = 規制ドメイン） お客様の国における使用認可をご確認ください。認可状況および特定の国に対応する規制ドメインを確認するには、https://www.cisco.com/go/aironet/compliance を参照してください。 すべての規制ドメインで使用が認可されているわけではありません。使用が認可され次第、グローバル価格表に製品番号が記載されます。 Cisco Wireless LAN サービス |
||||||||||||||||||||||||||||||||||
| ソフトウェア |
● Cisco Unified Wireless Network
ソフトウェア
リリース 8.9
以降
● Cisco IOS
® XE
ソフトウェア
リリース 16.11
以降
|
||||||||||||||||||||||||||||||||||
| サポートされるワイヤレス LAN コントローラ |
● Cisco Catalyst 9800
シリーズ
ワイヤレス
コントローラ
● Cisco 3500
、5520
、8540
シリーズ
ワイヤレス
コントローラおよび Cisco Virtual Wireless Controller
|
||||||||||||||||||||||||||||||||||
| 802.11n バージョン 2.0 および関連機能 |
● 4
空間ストリームの 4 X 4 MIMO
●
最大比合成（MRC
）
● 802.11n
および 802.11a/g
ビームフォーミング
● 20 MHz
および 40 MHz
チャネル
●
最大 890 Mbps
の PHY
データ
レート（5 GHz
帯で 40 MHz
、2.4 GHz
帯で 20 MHz
）
●
パケット集約：A-MPDU
（送受信）、A-MSDU
（送受信）
● 802.11 Dynamic Frequency Selection
（DFS
）
● Cyclic shift diversity
（CSD
）サポート
|
||||||||||||||||||||||||||||||||||
| 802.11ac |
● 4
空間ストリームの 4 X 4
ダウンリンク MU-MIMO
● MRC
● 802.11ac
ビームフォーミング
● 20
、40
、80
、160 MHz
チャネル
●
最大 3.47 Gbps
の PHY
データ
レート（5 GHz
帯で 160 MHz
）
●
パケット集約：A-MPDU
（送受信）、A-MSDU
（送受信）
● 802.11 DFS
● CSD
のサポート
|
||||||||||||||||||||||||||||||||||
| 802.11ax |
● 4
空間ストリームの 4 X 4
ダウンリンク MU-MIMO
●
アップリンク/
ダウンリンク OFDMA
● TWT
● BSS
カラーリング
● MRC
● 802.11ax
ビームフォーミング
● 20
、40
、80
、160 MHz
チャネル
●
最大 5.38 Gbps
の PHY
データ
レート（5 GHz
帯で 160 MHz
、2.4 GHz
帯で 20 MHz
）
●
パケット集約：A-MPDU
（送受信）、A-MSDU
（送受信）
● 802.11 DFS
● CSD
のサポート
|
||||||||||||||||||||||||||||||||||
| 内蔵アンテナ |

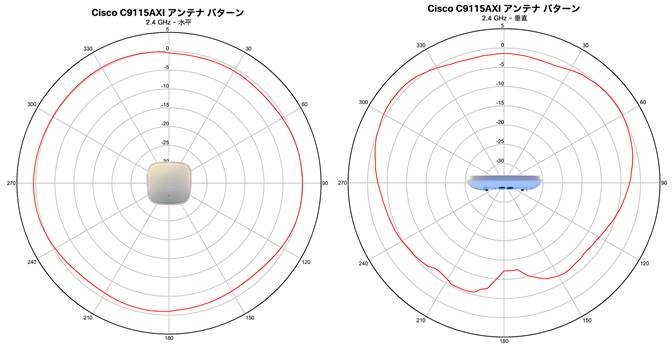

● 2.4 GHz
、ピーク
ゲイン 3 dBi
、内蔵アンテナ、全水平方向

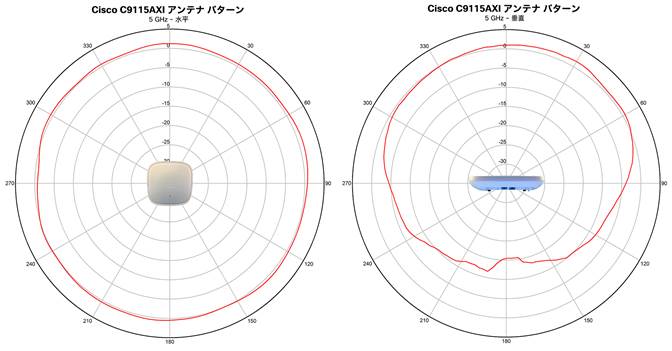

● 5 GHz
、ピーク
ゲイン 4 dBi
、内蔵アンテナ、全水平方向
|
||||||||||||||||||||||||||||||||||
| 外部アンテナ（別売り） |
● Cisco Catalyst 9115AXE
アクセス
ポイントは、アンテナ
ゲイン最大 6 dBi
（2.4 GHz
および 5 GHz
）での使用が認定済み
|
||||||||||||||||||||||||||||||||||
| インターフェイス |
● 1 x 100
、1000
、2500
マルチギガビット
イーサネット（RJ-45
）– IEEE 802.3bz
●
管理コンソール
ポート（RJ-45
）
● USB 2.0
（将来のソフトウェアで有効）
|
||||||||||||||||||||||||||||||||||
| インジケータ |
●
ステータス LED
によるブート
ローダ
ステータス、アソシエーション
ステータス、動作ステータス、ブート
ローダ警告、ブート
ローダ
エラーの表示
|
||||||||||||||||||||||||||||||||||
|
●
アクセス
ポイント（取り付けブラケットなし）：C9115I
：20.3 x 20.3 x 3.8 cm
（8.0 x 8.0 x 1.5
インチ）、C9115E
：20.3 x 20.3 x 4.3 cm
（8.0 x 8.0 x 1.7
インチ）
|
|||||||||||||||||||||||||||||||||||
| 重量 |
Cisco Catalyst 9115AXI
● 0.9 kg
（1.98 lb
）
Cisco Catalyst 9115AXE
● 1.1 kg
（2.43 lb
）
|
||||||||||||||||||||||||||||||||||
| 入力電力要件 |
● 802.3at Power over Ethernet Plus
（PoE+
）、Cisco Universal PoE
（Cisco UPOE
®
）
● Cisco
パワー
インジェクタ、AIR-PWRINJ6=
● 802.3af PoE
● Cisco
パワー
インジェクタ、AIR-PWRINJ5=
（注：このインジェクタは 802.3af
のみをサポートします）
注：802.3af PoE が電力源の場合、2.4 GHz 帯および 5 GHz 帯の無線の両方が 2 X 2 に縮小され、イーサネットは 1 ギガビット イーサネットにダウングレードします。また USB ポートは無効になります。 |
||||||||||||||||||||||||||||||||||
| 消費電力 |
802.3at（全機能）– Catalyst 9115AXI |
||||||||||||||||||||||||||||||||||
| 電源 |
電源の種類 |
2.4 GHz 無線 |
5 GHz 無線 |
リンク速度 |
USB |
LLDP |
|||||||||||||||||||||||||||||
| 802.3at |
PoE |
4x4 |
4x4 |
2.5 G |
Y |
20.4 W |
|||||||||||||||||||||||||||||
| 802.3at（全機能）– Catalyst 9115AXE |
|||||||||||||||||||||||||||||||||||
| 電源 |
電源の種類 |
2.4 GHz 無線 |
5 GHz 無線 |
リンク速度 |
USB |
LLDP |
|||||||||||||||||||||||||||||
| 802.3at |
PoE |
4x4 |
4x4 |
2.5 G |
Y |
21.4 W |
|||||||||||||||||||||||||||||
| 802.3af（縮小状態の機能） |
|||||||||||||||||||||||||||||||||||
| 電源 |
電源の種類 |
2.4 GHz 無線 |
5 GHz 無線 |
リンク速度 |
USB |
LLDP |
|||||||||||||||||||||||||||||
| 802.3af |
PoE |
2x2 |
2x2 |
1 G |
N |
13 W |
|||||||||||||||||||||||||||||
| 環境 |
Cisco Catalyst 9115AXI
●
非動作（保管）温度：-30
～ 70°C
（-22
～ 158°F
）
●
非動作（保管）時の高度テスト：25°C
、4,572 m
（15,000
フィート）
●
動作温度：0
～ 50°C
（32
～ 122°F
）
●
動作湿度：10
～ 90 %
（結露しないこと）
●
動作高度テスト：40°C
、3,000 m
（9,843
フィート）
注：周囲の動作温度が
40°C
を超えると、アクセス
ポイントの
2.4 GHz
帯と
5 GHz
帯の両方の無線機能が
4 X 4
から
2 X 2
に移行します。イーサネットのアップリンクは
1
ギガビットにダウングレードし、
USB
インターフェイスは無効になります。
Cisco Catalyst 9115AXE
●
非動作（保管）温度：-30
～ 70°C
（-22
～ 158°F
）
●
非動作（保管）時の高度テスト：25°C
、4,572 m
（15,000
フィート）
●
動作温度：-20
～ 50°C
（-4
～ 122°F
）
●
動作湿度：10
～ 90 %
（結露しないこと）
●
動作高度テスト：40°C
、3,000 m
（9,843
フィート）
|
||||||||||||||||||||||||||||||||||
| システム メモリ |
● 2048 MB DRAM
● 1024 MB
フラッシュ
メモリ
|
||||||||||||||||||||||||||||||||||
| 保証 |
制限付きライフタイム ハードウェア保証 |
||||||||||||||||||||||||||||||||||
| 利用可能な送信出力設定 |
2.4 GHz
● 23 dBm
（200 mW
）
● 20 dBm
（100 mW
）
● 17 dBm
（50 mW
）
● 14 dBm
（25 mW
）
● 11 dBm
（12.5 mW
）
● 8 dBm
（6.25 mW
）
● 5 dBm
（3.13 mW
）
● 2 dBm
（1.56 mW
）
● -1 dBm
（0.79 mW
）
● -4 dBm
（0.39 mW
）
|
5 GHz
● 23 dBm
（200 mW
）
● 20 dBm
（100 mW
）
● 17 dBm
（50 mW
）
● 14 dBm
（25 mW
）
● 11 dBm
（12.5 mW
）
● 8 dBm
（6.25 mW
）
● 5 dBm
（3.13 mW
）
● 2 dBm
（1.56 mW
）
● -1 dBm
（0.79 mW
）
● -4 dBm
（0.39 mW
）
|
|||||||||||||||||||||||||||||||||
| 周波数帯および 20 MHz 動作チャネル |
A（A 規制ドメイン）：
● 2.412
～ 2.462 GHz
、11
チャネル
● 5.180
～ 5.320 GHz
、8
チャネル
● 5.500
～ 5.700 GHz
、8
チャネル
（5.600 ～ 5.640 GHz を除く）
● 5.745
～ 5.825 GHz
、5
チャネル
B（B 規制ドメイン）：
● 2.412
～ 2.462 GHz
、11
チャネル
● 5.180
～ 5.320 GHz
、8
チャネル
● 5.500
～ 5.700 GHz
、11
チャネル
● 5.745
～ 5.865 GHz
、7
チャネル
C（C 規制ドメイン）：
● 2.412
～ 2.472 GHz
、13
チャネル
● 5.745
～ 5.825 GHz
、5
チャネル
D（D 規制ドメイン）：
● 2.412
～ 2.462 GHz
、11
チャネル
● 5.180
～ 5.320 GHz
、8
チャネル
● 5.745
～ 5.825 GHz
、5
チャネル
E（E 規制ドメイン）：
● 2.412
～ 2.472 GHz
、13
チャネル
● 5.180
～ 5.320 GHz
、8
チャネル
● 5.500
～ 5.700 GHz
、8
チャネル
（5.600 ～ 5.640 GHz を除く） F（F 規制ドメイン）：
● 2.412
～ 2.472 GHz
、13
チャネル
● 5.745
～ 5.805 GHz
、4
チャネル
G（G 規制ドメイン）：
● 2.412
～ 2.472 GHz
、13
チャネル
● 5.745
～ 5.865 GHz
、7
チャネル
H（H 規制ドメイン）：
● 2.412
～ 2.472 GHz
、13
チャネル
● 5.180
～ 5.320 GHz
、8
チャネル
● 5.745
～ 5.825 GHz
、5
チャネル
|
I（I 規制ドメイン）：
● 2.412
～ 2.472 GHz
、13
チャネル
● 5.180
～ 5.320 GHz
、8
チャネル
K（K 規制ドメイン）：
● 2.412
～ 2.472 GHz
、13
チャネル
● 5.180
～ 5.320 GHz
、8
チャネル
● 5.500
～ 5.620 GHz
、7
チャネル
● 5.745
～ 5.805 GHz
、4
チャネル
N（N 規制ドメイン）：
● 2.412
～ 2.462 GHz
、11
チャネル
● 5.180
～ 5.320 GHz
、8
チャネル
● 5.745
～ 5.825 GHz
、5
チャネル
Q（Q 規制ドメイン）：
● 2.412
～ 2.472 GHz
、13
チャネル
● 5.180
～ 5.320 GHz
、8
チャネル
● 5.500
～ 5.700 GHz
、11
チャネル
R（R 規制ドメイン）：
● 2.412
～ 2.472 GHz
、13
チャネル
● 5.180
～ 5.320 GHz
、8
チャネル
● 5.660
～ 5,825 GHz
、8
チャネル
（5.700 ～ 5.745 GHz を除く） S（S 規制ドメイン）：
● 2.412
～ 2.472 GHz
、13
チャネル
● 5.180
～ 5.320 GHz
、8
チャネル
● 5.500
～ 5.700 GHz
、11
チャネル
● 5.745
～ 5.825 GHz
、5
チャネル
T（T 規制ドメイン）：
● 2.412
～ 2.462 GHz
、11
チャネル
● 5.180
～ 5.320 GHz
、8
チャネル
● 5.500
～ 5.700 GHz
、12
チャネル
● 5.745
～ 5.825 GHz
、5
チャネル
Z（Z 規制ドメイン）：
● 2.412
～ 2.462 GHz
、11
チャネル
● 5.180
～ 5.320 GHz
、8
チャネル
● 5.500
～ 5.700 GHz
、8
チャネル
（5.600 ～ 5.640 GHz を除く）
● 5.745
～ 5.825 GHz
、5
チャネル
|
|||||||||||||||||||||||||||||||||
| 注：お客様の国における使用認可をご確認ください。認可状況および特定の国に対応する規制ドメインを確認するには、https://www.cisco.com/go/aironet/compliance を参照してください。 |
|||||||||||||||||||||||||||||||||||
| 非オーバーラップ チャネルの最大数 |
2.4 GHz
● 802.11b/g
：
◦ 20 MHz
：3
● 802.11n
：
◦ 20 MHz
：3
● 802.11ax
：
◦ 20 MHz
：3
|
5 GHz
● 802.11a
：
◦ 20 MHz
：26 FCC
、16 EU
● 802.11n
：
◦ 20 MHz
：26 FCC
、16 EU
◦ 40 MHz
：12 FCC
、7 EU
● 802.11ac/ax
：
◦ 20 MHz
：26 FCC
、16 EU
◦ 40 MHz
：12 FCC
、7 EU
◦ 80 MHz
：5 FCC
、3 EU
◦ 160 MHz 2 FCC
、1 EU
|
|||||||||||||||||||||||||||||||||
| 注：この値は規制ドメインによって異なります。各規制ドメイン別の詳細については、製品マニュアルを参照してください。 |
|||||||||||||||||||||||||||||||||||
| コンプライアンス標準 |
●
安全性：
◦ IEC 60950-1
◦ EN 60950-1
◦ UL 60950-1
◦ CAN/CSA-C22.2 No. 60950-1
◦ AS/NZS 60950-1
◦ UL 2043
◦
クラス III
機器
●
エミッション：
◦ CISPR 32
（rev. 2015
）
◦ EN 55032
（rev. 2012/AC:2013
）
◦ EN 55032
（rev. 2015
）
◦ EN61000-3-2
（rev. 2014
）
◦ EN61000-3-3
（rev. 2013
）
◦ KN61000-3-2
◦ KN61000-3-3
◦ AS/NZS CISPR 32 Class B
（rev. 2015
）
◦ 47 CFR FCC Part 15B
◦ ICES-003
（rev. 2016 Issue 6
、Class B
）
◦ VCCI
（V3
）
◦ CNS
（rev. 13438
）
◦ KN-32
◦ TCVN 7189
（rev. 2009
）
●
イミュニティ：
◦ CISPR 24
（rev. 2010
）
◦ EN 55024/EN 55035
（rev. 2010
）
●
エミッションとイミュニティ：
◦ EN 301 489-1
（v 2.1.1 2017-02
）
◦ EN 301 489-17
（v3.1.1 2017-02
）
◦ QCVN
（18:2014
）
◦ KN 489-1
◦ KN 489-17
◦ EN 60601
（1-1:2015
）
●
無線：
◦ EN 300 328
（v2.1.1
）
◦ EN 301 893
（v2.1.1
）
◦ AS/NZS 4268
（rev. 2017
）
◦ 47 CFR FCC Part 15C
、15.247
、15.407
◦ RSP-100
◦ RSS-GEN
◦ RSS-247
◦
中国における規制 SRRC
◦ LP0002
（rev. 2018.1.10
）
◦
日本 Std. 33a
、Std. 66
、Std. 71
●
RF
の安全性：
◦ EN 50385
（rev. Aug 2002
）
◦ ARPANSA
◦ AS/NZS 2772
（rev. 2016
）
◦ EN 62209-1
（rev. 2016
）
◦ EN 62209-2
（rev. 2010
）
◦ 47 CFR Part 1.1310
および 2.1091
◦ RSS-102
●
IEEE
規格：
◦ IEEE 802.3
◦ IEEE 802.3ab
◦ IEEE 802.3af/at
◦ IEEE 802.11a/b/g/n/ac/ax
◦ IEEE 802.11h
、802.11d
●
セキュリティ：
◦ 802.11i
、Wi-Fi Protected Access 2
（WPA2
）、WPA
◦ 802.1X
◦ Advanced Encryption Standard
（AES
）
●
拡張認証プロトコル（
EAP
）の種類：
◦ EAP-Transport Layer Security
（TLS
）
◦ EAP-Tunneled TLS
（TTLS
）または Microsoft Challenge Handshake Authentication Protocol Version 2
（MSCHAPv2
）
◦ Protected EAP
（PEAP
）v0
または EAP-MSCHAPv2
◦ EAP-Flexible Authentication via Secure Tunneling
（EAP-FAST
）
◦ PEAP v1
または EAP-Generic Token Card
（GTC
）
◦ EAP-Subscriber Identity Module
（SIM
）
|
||||||||||||||||||||||||||||||||||
| 対応データ レート |
802.11b：1、2、5.5、および 11 Mbps |
||||||||||||||||||||||||||||||||||
|
|
802.11a/g：6、9、12、18、24、36、48、および 54 Mbps |
||||||||||||||||||||||||||||||||||
|
|
802.11n の 2.4 GHz（20 MHz のみと MCS 0 から MCS 31）および 5 GHz におけるデータ レート： |
||||||||||||||||||||||||||||||||||
|
|
MCS インデックス[1] |
GI[2] = 800 ns |
GI = 800 ns |
GI = 400 ns |
GI = 400 ns |
||||||||||||||||||||||||||||||
|
|
|
20 MHz レート（Mbps） |
40 MHz レート（Mbps） |
20 MHz レート（Mbps） |
40 MHz レート（Mbps） |
||||||||||||||||||||||||||||||
|
|
0 |
6.5 |
13.5 |
7.2 |
15 |
||||||||||||||||||||||||||||||
|
|
1 |
13 |
27 |
14.4 |
30 |
||||||||||||||||||||||||||||||
|
|
2 |
19.5 |
40.5 |
21.7 |
45 |
||||||||||||||||||||||||||||||
|
|
3 |
26 |
54 |
28.9 |
60 |
||||||||||||||||||||||||||||||
|
|
4 |
39 |
81 |
43.3 |
90 |
||||||||||||||||||||||||||||||
|
|
5 |
52 |
108 |
57.8 |
120 |
||||||||||||||||||||||||||||||
|
|
6 |
58.5 |
121.5 |
65 |
135 |
||||||||||||||||||||||||||||||
|
|
7 |
65 |
135 |
72.2 |
150 |
||||||||||||||||||||||||||||||
|
|
8 |
13 |
27 |
14.4 |
30 |
||||||||||||||||||||||||||||||
|
|
9 |
26 |
54 |
28.9 |
60 |
||||||||||||||||||||||||||||||
|
|
10 |
39 |
81 |
43.3 |
90 |
||||||||||||||||||||||||||||||
|
|
11 |
52 |
108 |
57.8 |
120 |
||||||||||||||||||||||||||||||
|
|
12 |
78 |
162 |
86.7 |
180 |
||||||||||||||||||||||||||||||
|
|
13 |
104 |
216 |
115.6 |
240 |
||||||||||||||||||||||||||||||
|
|
14 |
117 |
243 |
130 |
270 |
||||||||||||||||||||||||||||||
|
|
15 |
130 |
270 |
144.4 |
300 |
||||||||||||||||||||||||||||||
|
|
16 |
19.5 |
40.5 |
21.7 |
45 |
||||||||||||||||||||||||||||||
|
|
17 |
39 |
81 |
43.4 |
90 |
||||||||||||||||||||||||||||||
|
|
18 |
58.5 |
121.5 |
65 |
135 |
||||||||||||||||||||||||||||||
|
|
19 |
78 |
162 |
86.7 |
180 |
||||||||||||||||||||||||||||||
|
|
20 |
117 |
243 |
130 |
270 |
||||||||||||||||||||||||||||||
|
|
21 |
156 |
324 |
173.3 |
360 |
||||||||||||||||||||||||||||||
|
|
22 |
175.5 |
364.5 |
195 |
405 |
||||||||||||||||||||||||||||||
|
|
23 |
195 |
405 |
216.7 |
450 |
||||||||||||||||||||||||||||||
|
|
24 |
26 |
54 |
28.9 |
60 |
||||||||||||||||||||||||||||||
|
|
25 |
52 |
108 |
57.8 |
120 |
||||||||||||||||||||||||||||||
|
|
26 |
78 |
162 |
86.7 |
180 |
||||||||||||||||||||||||||||||
|
|
27 |
104 |
216 |
115.6 |
240 |
||||||||||||||||||||||||||||||
|
|
28 |
156 |
324 |
173.3 |
360 |
||||||||||||||||||||||||||||||
|
|
29 |
208 |
432 |
231.1 |
480 |
||||||||||||||||||||||||||||||
|
|
30 |
234 |
486 |
260 |
540 |
||||||||||||||||||||||||||||||
|
|
31 |
260 |
540 |
288.9 |
600 |
||||||||||||||||||||||||||||||
|
|
802.11ac データ レート（5 GHz）： |
||||||||||||||||||||||||||||||||||
|
|
MCS |
空間ストリーム |
GI = 800 ns |
GI = 400 ns |
|||||||||||||||||||||||||||||||
|
|
|
|
20 MHz レート（Mbps） |
40 MHz レート（Mbps） |
80 MHz レート（Mbps） |
160 MHz レート（Mbps） |
20 MHz レート（Mbps） |
40 MHz レート（Mbps） |
80 MHz レート（Mbps） |
160 MHz レート（Mbps） |
|||||||||||||||||||||||||
|
|
0 |
1 |
6.5 |
13.5 |
29.3 |
58.5 |
7.2 |
15 |
32.5 |
65 |
|||||||||||||||||||||||||
|
|
1 |
1 |
13 |
27 |
58.5 |
117 |
14.4 |
30 |
65 |
130 |
|||||||||||||||||||||||||
|
|
2 |
1 |
19.5 |
40.5 |
87.8 |
175.5 |
21.7 |
45 |
97.5 |
195 |
|||||||||||||||||||||||||
|
|
3 |
1 |
26 |
54 |
117 |
234 |
28.9 |
60 |
130 |
260 |
|||||||||||||||||||||||||
|
|
4 |
1 |
39 |
81 |
175.5 |
351 |
43.3 |
90 |
195 |
390 |
|||||||||||||||||||||||||
|
|
5 |
1 |
52 |
108 |
234 |
468 |
57.8 |
120 |
260 |
520 |
|||||||||||||||||||||||||
|
|
6 |
1 |
58.5 |
121.5 |
263.3 |
526.5 |
65 |
135 |
292.5 |
585 |
|||||||||||||||||||||||||
|
|
7 |
1 |
65 |
135 |
292.5 |
585 |
72.2 |
150 |
325 |
650 |
|||||||||||||||||||||||||
|
|
8 |
1 |
78 |
162 |
351 |
702 |
86.7 |
180 |
390 |
780 |
|||||||||||||||||||||||||
|
|
9 |
1 |
- |
180 |
390 |
780 |
- |
200 |
433.3 |
866.7 |
|||||||||||||||||||||||||
|
|
MCS |
空間ストリーム |
GI = 800 ns |
GI = 400 ns |
|||||||||||||||||||||||||||||||
|
|
|
|
20 MHz レート（Mbps） |
40 MHz レート（Mbps） |
80 MHz レート（Mbps） |
160 MHz レート（Mbps） |
20 MHz レート（Mbps） |
40 MHz レート（Mbps） |
80 MHz レート（Mbps） |
160 MHz レート（Mbps） |
|||||||||||||||||||||||||
|
|
0 |
2 |
13 |
27 |
58.5 |
117 |
14.4 |
30 |
65 |
130 |
|||||||||||||||||||||||||
|
|
1 |
2 |
26 |
54 |
117 |
234 |
28.9 |
60 |
130 |
260 |
|||||||||||||||||||||||||
|
|
2 |
2 |
39 |
81 |
175.5 |
351 |
43.3 |
90 |
195 |
390 |
|||||||||||||||||||||||||
|
|
3 |
2 |
52 |
108 |
234 |
468 |
57.8 |
120 |
260 |
520 |
|||||||||||||||||||||||||
|
|
4 |
2 |
78 |
162 |
351 |
702 |
86.7 |
180 |
390 |
780 |
|||||||||||||||||||||||||
|
|
5 |
2 |
104 |
216 |
468 |
936 |
115.6 |
240 |
520 |
1040 |
|||||||||||||||||||||||||
|
|
6 |
2 |
117 |
243 |
526.5 |
1053 |
130 |
270 |
585 |
1170 |
|||||||||||||||||||||||||
|
|
7 |
2 |
130 |
270 |
585 |
1170 |
144.4 |
300 |
650 |
1300 |
|||||||||||||||||||||||||
|
|
8 |
2 |
156 |
324 |
702 |
1404 |
173.3 |
360 |
780 |
1560 |
|||||||||||||||||||||||||
|
|
9 |
2 |
- |
360 |
780 |
1560 |
- |
400 |
866.7 |
1733.4 |
|||||||||||||||||||||||||
|
|
MCS |
空間ストリーム |
GI = 800 ns |
GI = 400 ns |
|||||||||||||||||||||||||||||||
|
|
|
|
20 MHz レート（Mbps） |
40 MHz レート（Mbps） |
80 MHz レート（Mbps） |
160 MHz レート（Mbps） |
20 MHz レート（Mbps） |
40 MHz レート（Mbps） |
80 MHz レート（Mbps） |
160 MHz レート（Mbps） |
|||||||||||||||||||||||||
|
|
0 |
3 |
19.5 |
40.5 |
87.8 |
175.5 |
21.7 |
45 |
97.5 |
195 |
|||||||||||||||||||||||||
|
|
1 |
3 |
39 |
81 |
175.5 |
351 |
43.3 |
90 |
195 |
390 |
|||||||||||||||||||||||||
|
|
2 |
3 |
58.5 |
121.5 |
263.3 |
526.5 |
65 |
135 |
292.5 |
585 |
|||||||||||||||||||||||||
|
|
3 |
3 |
78 |
162 |
351 |
702 |
86.7 |
180 |
390 |
780 |
|||||||||||||||||||||||||
|
|
4 |
3 |
117 |
243 |
526.5 |
1053 |
130 |
270 |
585 |
1170 |
|||||||||||||||||||||||||
|
|
5 |
3 |
156 |
324 |
702 |
1404 |
173.3 |
360 |
780 |
1560 |
|||||||||||||||||||||||||
|
|
6 |
3 |
175.5 |
364.5 |
789.9 |
1579.5 |
195 |
405 |
877.5 |
1755 |
|||||||||||||||||||||||||
|
|
7 |
3 |
195 |
405 |
877.5 |
1755 |
216.7 |
450 |
975 |
1950 |
|||||||||||||||||||||||||
|
|
8 |
3 |
234 |
486 |
1053 |
2106 |
260 |
540 |
1170 |
2340 |
|||||||||||||||||||||||||
|
|
9 |
3 |
260 |
540 |
1170 |
2340 |
288.9 |
600 |
1300 |
2600.1 |
|||||||||||||||||||||||||
|
|
MCS |
空間ストリーム |
GI = 800 ns |
GI = 400 ns |
|||||||||||||||||||||||||||||||
|
|
|
|
20 MHz レート（Mbps） |
40 MHz レート（Mbps） |
80 MHz レート（Mbps） |
160 MHz レート（Mbps） |
20 MHz レート（Mbps） |
40 MHz レート（Mbps） |
80 MHz レート（Mbps） |
160 MHz レート（Mbps） |
|||||||||||||||||||||||||
|
|
0 |
4 |
26 |
54 |
117 |
234 |
28.8 |
60 |
130 |
260 |
|||||||||||||||||||||||||
|
|
1 |
4 |
52 |
108 |
234 |
468 |
57.8 |
120 |
260 |
520 |
|||||||||||||||||||||||||
|
|
2 |
4 |
78 |
162 |
351 |
702 |
86.6 |
180 |
390 |
780 |
|||||||||||||||||||||||||
|
|
3 |
4 |
104 |
216 |
468 |
936 |
115.6 |
240 |
520 |
1040 |
|||||||||||||||||||||||||
|
|
4 |
4 |
156 |
324 |
702 |
1404 |
173.4 |
360 |
780 |
1560 |
|||||||||||||||||||||||||
|
|
5 |
4 |
208 |
432 |
936 |
1872 |
231.2 |
480 |
1040 |
2080 |
|||||||||||||||||||||||||
|
|
6 |
4 |
234 |
486 |
1053 |
2106 |
260 |
540 |
1170 |
2340 |
|||||||||||||||||||||||||
|
|
7 |
4 |
260 |
540 |
1170 |
2340 |
288.8 |
600 |
1300 |
2,600 |
|||||||||||||||||||||||||
|
|
8 |
4 |
312 |
648 |
1404 |
2808 |
346.6 |
720 |
1560 |
3120 |
|||||||||||||||||||||||||
|
|
9 |
4 |
- |
720 |
1560 |
3120 |
- |
800 |
1733 |
3466.8 |
|||||||||||||||||||||||||
|
|
802.11ax のデータレート（20 MHz（2.4 および 5 GHz の両帯域）。40、80、160 MHz（5 GHz 帯のみ））： |
||||||||||||||||||||||||||||||||||
|
|
MCS |
空間ストリーム |
GI = 1600 ns |
GI = 800 ns |
|||||||||||||||||||||||||||||||
|
|
|
|
20 MHz レート（Mbps） |
40 MHz レート（Mbps） |
80 MHz レート（Mbps） |
160 MHz レート（Mbps） |
20 MHz レート（Mbps） |
40 MHz レート（Mbps） |
80 MHz レート（Mbps） |
160 MHz レート（Mbps） |
|||||||||||||||||||||||||
|
|
0 |
1 |
4.3 |
8 |
17 |
34 |
4.3 |
9 |
18 |
36 |
|||||||||||||||||||||||||
|
|
1 |
1 |
16 |
33 |
68 |
136 |
17 |
34 |
72 |
144 |
|||||||||||||||||||||||||
|
|
2 |
1 |
24 |
49 |
102 |
204 |
26 |
52 |
108 |
216 |
|||||||||||||||||||||||||
|
|
3 |
1 |
33 |
65 |
136 |
272 |
34 |
69 |
144 |
282 |
|||||||||||||||||||||||||
|
|
4 |
1 |
49 |
98 |
204 |
408 |
52 |
103 |
216 |
432 |
|||||||||||||||||||||||||
|
|
5 |
1 |
65 |
130 |
272 |
544 |
69 |
138 |
288 |
576 |
|||||||||||||||||||||||||
|
|
6 |
1 |
73 |
146 |
306 |
613 |
77 |
155 |
324 |
649 |
|||||||||||||||||||||||||
|
|
7 |
1 |
81 |
163 |
340 |
681 |
86 |
172 |
360 |
721 |
|||||||||||||||||||||||||
|
|
8 |
1 |
98 |
195 |
408 |
817 |
103 |
207 |
432 |
865 |
|||||||||||||||||||||||||
|
|
9 |
1 |
108 |
217 |
453 |
907 |
115 |
229 |
480 |
961 |
|||||||||||||||||||||||||
|
|
10 |
1 |
122 |
244 |
510 |
1021 |
129 |
258 |
540 |
1081 |
|||||||||||||||||||||||||
|
|
11 |
1 |
135 |
271 |
567 |
1134 |
143 |
287 |
600 |
1201 |
|||||||||||||||||||||||||
|
|
0 |
2 |
8.6 |
16 |
34 |
68 |
8.6 |
18 |
36 |
72 |
|||||||||||||||||||||||||
|
|
1 |
2 |
32 |
66 |
136 |
272 |
34 |
68 |
144 |
288 |
|||||||||||||||||||||||||
|
|
2 |
2 |
48 |
98 |
204 |
408 |
52 |
104 |
216 |
432 |
|||||||||||||||||||||||||
|
|
3 |
2 |
66 |
130 |
272 |
544 |
68 |
138 |
288 |
564 |
|||||||||||||||||||||||||
|
|
4 |
2 |
98 |
196 |
408 |
816 |
104 |
206 |
432 |
864 |
|||||||||||||||||||||||||
|
|
5 |
2 |
130 |
260 |
544 |
1088 |
138 |
276 |
576 |
1152 |
|||||||||||||||||||||||||
|
|
6 |
2 |
146 |
292 |
612 |
1226 |
154 |
310 |
648 |
1298 |
|||||||||||||||||||||||||
|
|
7 |
2 |
162 |
326 |
680 |
1362 |
172 |
344 |
720 |
1442 |
|||||||||||||||||||||||||
|
|
8 |
2 |
196 |
390 |
816 |
1634 |
206 |
414 |
864 |
1730 |
|||||||||||||||||||||||||
|
|
9 |
2 |
216 |
434 |
906 |
1814 |
230 |
458 |
960 |
1922 |
|||||||||||||||||||||||||
|
|
10 |
2 |
244 |
488 |
1020 |
2042 |
258 |
516 |
1080 |
2162 |
|||||||||||||||||||||||||
|
|
11 |
2 |
270 |
542 |
1134 |
2268 |
286 |
574 |
1200 |
2402 |
|||||||||||||||||||||||||
|
|
0 |
3 |
12.9 |
24 |
51 |
102 |
12.9 |
27 |
54 |
108 |
|||||||||||||||||||||||||
|
|
1 |
3 |
48 |
99 |
204 |
408 |
51 |
102 |
216 |
432 |
|||||||||||||||||||||||||
|
|
2 |
3 |
72 |
147 |
306 |
612 |
78 |
156 |
324 |
648 |
|||||||||||||||||||||||||
|
|
3 |
3 |
99 |
195 |
408 |
816 |
102 |
207 |
432 |
846 |
|||||||||||||||||||||||||
|
|
4 |
3 |
147 |
294 |
612 |
1224 |
156 |
309 |
648 |
1296 |
|||||||||||||||||||||||||
|
|
5 |
3 |
195 |
390 |
816 |
1632 |
207 |
414 |
864 |
1728 |
|||||||||||||||||||||||||
|
|
6 |
3 |
219 |
438 |
918 |
1839 |
231 |
465 |
972 |
1947 |
|||||||||||||||||||||||||
|
|
7 |
3 |
243 |
489 |
1020 |
2043 |
258 |
516 |
1080 |
2163 |
|||||||||||||||||||||||||
|
|
8 |
3 |
294 |
585 |
1224 |
2451 |
309 |
621 |
1296 |
2595 |
|||||||||||||||||||||||||
|
|
9 |
3 |
324 |
651 |
1359 |
2,721 |
345 |
687 |
1440 |
2883 |
|||||||||||||||||||||||||
|
|
10 |
3 |
366 |
732 |
1530 |
3063 |
387 |
774 |
1620 |
3243 |
|||||||||||||||||||||||||
|
|
11 |
3 |
405 |
813 |
1701 |
3402 |
429 |
861 |
1800 |
3603 |
|||||||||||||||||||||||||
|
|
0 |
4 |
17.2 |
32 |
68 |
136 |
17.2 |
36 |
72 |
144 |
|||||||||||||||||||||||||
|
|
1 |
4 |
64 |
132 |
272 |
544 |
68 |
136 |
288 |
576 |
|||||||||||||||||||||||||
|
|
2 |
4 |
96 |
196 |
408 |
816 |
104 |
208 |
432 |
864 |
|||||||||||||||||||||||||
|
|
3 |
4 |
132 |
260 |
544 |
1088 |
136 |
276 |
576 |
1128 |
|||||||||||||||||||||||||
|
|
4 |
4 |
196 |
392 |
816 |
1632 |
208 |
412 |
864 |
1728 |
|||||||||||||||||||||||||
|
|
5 |
4 |
260 |
520 |
1088 |
2176 |
276 |
552 |
1152 |
2304 |
|||||||||||||||||||||||||
|
|
6 |
4 |
292 |
584 |
1224 |
2452 |
308 |
620 |
1296 |
2596 |
|||||||||||||||||||||||||
|
|
7 |
4 |
324 |
652 |
1360 |
2724 |
344 |
688 |
1440 |
2884 |
|||||||||||||||||||||||||
|
|
8 |
4 |
392 |
780 |
1632 |
3268 |
412 |
828 |
1728 |
3460 |
|||||||||||||||||||||||||
|
|
9 |
4 |
432 |
868 |
1812 |
3628 |
460 |
916 |
1920 |
3844 |
|||||||||||||||||||||||||
|
|
10 |
4 |
488 |
976 |
2040 |
4084 |
516 |
1032 |
2160 |
4324 |
|||||||||||||||||||||||||
|
|
11 |
4 |
540 |
1084 |
2268 |
4536 |
572 |
1148 |
2400 |
4804 |
|||||||||||||||||||||||||
|
|
MCS |
空間ストリーム |
GI = 3200 ns |
|
|||||||||||||||||||||||||||||||
|
|
0 |
1 |
3.9 |
7.2 |
15.3 |
30.6 |
|
|
|
|
|||||||||||||||||||||||||
|
|
1 |
1 |
14.4 |
29.7 |
61.2 |
122.4 |
|
|
|
|
|||||||||||||||||||||||||
|
|
2 |
1 |
21.6 |
44.1 |
91.8 |
183.6 |
|
|
|
|
|||||||||||||||||||||||||
|
|
3 |
1 |
29.7 |
58.5 |
122.4 |
244.8 |
|
|
|
|
|||||||||||||||||||||||||
|
|
4 |
1 |
44.1 |
88.2 |
183.6 |
367.2 |
|
|
|
|
|||||||||||||||||||||||||
|
|
5 |
1 |
58.5 |
117.0 |
244.8 |
489.6 |
|
|
|
|
|||||||||||||||||||||||||
|
|
6 |
1 |
65.7 |
131.4 |
275.4 |
551.7 |
|
|
|
|
|||||||||||||||||||||||||
|
|
7 |
1 |
72.9 |
146.7 |
306.0 |
612.9 |
|
|
|
|
|||||||||||||||||||||||||
|
|
8 |
1 |
88.2 |
175.5 |
367.2 |
735.3 |
|
|
|
|
|||||||||||||||||||||||||
|
|
9 |
1 |
97.2 |
195.3 |
407.7 |
816.3 |
|
|
|
|
|||||||||||||||||||||||||
|
|
10 |
1 |
109.8 |
219.6 |
459.0 |
918.9 |
|
|
|
|
|||||||||||||||||||||||||
|
|
11 |
1 |
121.5 |
243.9 |
510.3 |
1020.6 |
|
|
|
|
|||||||||||||||||||||||||
|
|
0 |
2 |
7.7 |
14.4 |
30.6 |
61.2 |
|
|
|
|
|||||||||||||||||||||||||
|
|
1 |
2 |
28.8 |
59.4 |
122.4 |
244.8 |
|
|
|
|
|||||||||||||||||||||||||
|
|
2 |
2 |
43.2 |
88.2 |
183.6 |
367.2 |
|
|
|
|
|||||||||||||||||||||||||
|
|
3 |
2 |
59.4 |
117.0 |
244.8 |
489.6 |
|
|
|
|
|||||||||||||||||||||||||
|
|
4 |
2 |
88.2 |
176.4 |
367.2 |
734.4 |
|
|
|
|
|||||||||||||||||||||||||
|
|
5 |
2 |
117.0 |
234.0 |
489.6 |
979.2 |
|
|
|
|
|||||||||||||||||||||||||
|
|
6 |
2 |
131.4 |
262.8 |
550.8 |
1103.4 |
|
|
|
|
|||||||||||||||||||||||||
|
|
7 |
2 |
145.8 |
293.4 |
612.0 |
1225.8 |
|
|
|
|
|||||||||||||||||||||||||
|
|
8 |
2 |
176.4 |
351.0 |
734.4 |
1470.6 |
|
|
|
|
|||||||||||||||||||||||||
|
|
9 |
2 |
194.4 |
390.6 |
815.4 |
1632.6 |
|
|
|
|
|||||||||||||||||||||||||
|
|
10 |
2 |
219.6 |
439.2 |
918.0 |
1837.8 |
|
|
|
|
|||||||||||||||||||||||||
|
|
11 |
2 |
243.0 |
487.8 |
1020.6 |
2041.2 |
|
|
|
|
|||||||||||||||||||||||||
|
|
0 |
3 |
11.6 |
21.6 |
45.9 |
91.8 |
|
|
|
|
|||||||||||||||||||||||||
|
|
1 |
3 |
43.2 |
89.1 |
183.6 |
367.2 |
|
|
|
|
|||||||||||||||||||||||||
|
|
2 |
3 |
64.8 |
132.3 |
275.4 |
550.8 |
|
|
|
|
|||||||||||||||||||||||||
|
|
3 |
3 |
89.1 |
175.5 |
367.2 |
734.4 |
|
|
|
|
|||||||||||||||||||||||||
|
|
4 |
3 |
132.3 |
264.6 |
550.8 |
1101.6 |
|
|
|
|
|||||||||||||||||||||||||
|
|
5 |
3 |
175.5 |
351.0 |
734.4 |
1468.8 |
|
|
|
|
|||||||||||||||||||||||||
|
|
6 |
3 |
197.1 |
394.2 |
826.2 |
1655.1 |
|
|
|
|
|||||||||||||||||||||||||
|
|
7 |
3 |
218.7 |
440.1 |
918.0 |
1838.7 |
|
|
|
|
|||||||||||||||||||||||||
|
|
8 |
3 |
264.6 |
526.5 |
1101.6 |
2205.9 |
|
|
|
|
|||||||||||||||||||||||||
|
|
9 |
3 |
291.6 |
585.9 |
1223.1 |
2448.9 |
|
|
|
|
|||||||||||||||||||||||||
|
|
10 |
3 |
329.4 |
658.8 |
1377.0 |
2756.7 |
|
|
|
|
|||||||||||||||||||||||||
|
|
11 |
3 |
364.5 |
731.7 |
1530.9 |
3061.8 |
|
|
|
|
|||||||||||||||||||||||||
|
|
0 |
4 |
15.5 |
28.8 |
61.2 |
122.4 |
|
|
|
|
|||||||||||||||||||||||||
|
|
1 |
4 |
57.6 |
118.8 |
244.8 |
489.6 |
|
|
|
|
|||||||||||||||||||||||||
|
|
2 |
4 |
86.4 |
176.4 |
367.2 |
734.4 |
|
|
|
|
|||||||||||||||||||||||||
|
|
3 |
4 |
118.8 |
234.0 |
489.6 |
979.2 |
|
|
|
|
|||||||||||||||||||||||||
|
|
4 |
4 |
176.4 |
352.8 |
734.4 |
1468.8 |
|
|
|
|
|||||||||||||||||||||||||
|
|
5 |
4 |
234.0 |
468.0 |
979.2 |
1958.4 |
|
|
|
|
|||||||||||||||||||||||||
|
|
6 |
4 |
262.8 |
525.6 |
1101.6 |
2206.8 |
|
|
|
|
|||||||||||||||||||||||||
|
|
7 |
4 |
291.6 |
586.8 |
1224.0 |
2451.6 |
|
|
|
|
|||||||||||||||||||||||||
|
|
8 |
4 |
352.8 |
702.0 |
1468.8 |
2941.2 |
|
|
|
|
|||||||||||||||||||||||||
|
|
9 |
4 |
388.8 |
781.2 |
1630.8 |
3265.2 |
|
|
|
|
|||||||||||||||||||||||||
|
|
10 |
4 |
439.2 |
878.4 |
1836.0 |
3675.6 |
|
|
|
|
|||||||||||||||||||||||||
|
|
11 |
4 |
486.0 |
975.6 |
2041.2 |
4082.4 |
|
|
|
|
|||||||||||||||||||||||||
| 送信出力および受信感度 |
|||||||||||||||||||||||||||||||||||
|
|
|
5 GHz 無線 |
2.4 GHz 無線 |
||||||||||||||||||||||||||||||||
|
|
空間 |
総送信電力（dBm） |
受信感度（dBm） |
総送信電力（dBm） |
受信感度（dBm） |
||||||||||||||||||||||||||||||
| 802.11/11b |
|||||||||||||||||||||||||||||||||||
| 1 Mbps |
1 |
- |
- |
23 |
-98 |
||||||||||||||||||||||||||||||
| 11 Mbps |
1 |
- |
- |
23 |
-90 |
||||||||||||||||||||||||||||||
| 802.11a/g |
|||||||||||||||||||||||||||||||||||
| 6 Mbps |
1 |
23 |
-96 |
23 |
-95 |
||||||||||||||||||||||||||||||
| 24 Mbps |
1 |
23 |
-87 |
23 |
-85 |
||||||||||||||||||||||||||||||
| 54 Mbps |
1 |
23 |
-76 |
23 |
-76 |
||||||||||||||||||||||||||||||
| 802.11n HT20 |
|||||||||||||||||||||||||||||||||||
| MCS0 |
1 |
23 |
-95 |
23 |
-94 |
||||||||||||||||||||||||||||||
| MCS4 |
1 |
23 |
-83 |
23 |
-83 |
||||||||||||||||||||||||||||||
| MCS7 |
1 |
23 |
-76 |
23 |
-76 |
||||||||||||||||||||||||||||||
| MCS8 |
2 |
23 |
-92 |
23 |
-91 |
||||||||||||||||||||||||||||||
| MCS12 |
2 |
23 |
-80 |
23 |
-80 |
||||||||||||||||||||||||||||||
| MCS15 |
2 |
23 |
-73 |
23 |
-73 |
||||||||||||||||||||||||||||||
| MCS16 |
3 |
23 |
-91 |
23 |
-90 |
||||||||||||||||||||||||||||||
| MCS20 |
3 |
23 |
-79 |
23 |
-79 |
||||||||||||||||||||||||||||||
| MCS23 |
3 |
23 |
-72 |
23 |
-72 |
||||||||||||||||||||||||||||||
| MCS24 |
4 |
23 |
-89 |
23 |
-88 |
||||||||||||||||||||||||||||||
| MCS28 |
4 |
23 |
-72 |
23 |
-73 |
||||||||||||||||||||||||||||||
| MCS31 |
4 |
23 |
-70 |
23 |
-70 |
||||||||||||||||||||||||||||||
| 802.11n HT40 |
|||||||||||||||||||||||||||||||||||
| MCS0 |
1 |
23 |
-93 |
- |
- |
||||||||||||||||||||||||||||||
| MCS4 |
1 |
23 |
-81 |
- |
- |
||||||||||||||||||||||||||||||
| MCS7 |
1 |
23 |
-73 |
- |
- |
||||||||||||||||||||||||||||||
| MCS8 |
2 |
23 |
-89 |
- |
- |
||||||||||||||||||||||||||||||
| MCS12 |
2 |
23 |
-78 |
- |
- |
||||||||||||||||||||||||||||||
| MCS15 |
2 |
23 |
-70 |
- |
- |
||||||||||||||||||||||||||||||
| MCS16 |
3 |
23 |
-88 |
- |
- |
||||||||||||||||||||||||||||||
| MCS20 |
3 |
23 |
-76 |
- |
- |
||||||||||||||||||||||||||||||
| MCS23 |
3 |
23 |
-69 |
- |
- |
||||||||||||||||||||||||||||||
| MCS24 |
4 |
23 |
-87 |
- |
- |
||||||||||||||||||||||||||||||
| MCS30 |
4 |
23 |
-70 |
- |
- |
||||||||||||||||||||||||||||||
| MCS31 |
4 |
23 |
-68 |
- |
- |
||||||||||||||||||||||||||||||
| 802.11ac VHT20 |
|||||||||||||||||||||||||||||||||||
| MCS0 |
1 |
23 |
-95 |
- |
- |
||||||||||||||||||||||||||||||
| MCS4 |
1 |
23 |
-83 |
- |
- |
||||||||||||||||||||||||||||||
| MCS7 |
1 |
23 |
-76 |
- |
- |
||||||||||||||||||||||||||||||
| MCS8 |
1 |
22 |
-72 |
- |
- |
||||||||||||||||||||||||||||||
| MCS9 |
1 |
22 |
該当なし |
- |
- |
||||||||||||||||||||||||||||||
| MCS0 |
2 |
23 |
-92 |
- |
- |
||||||||||||||||||||||||||||||
| MCS4 |
2 |
23 |
-80 |
- |
- |
||||||||||||||||||||||||||||||
| MCS7 |
2 |
23 |
-73 |
- |
- |
||||||||||||||||||||||||||||||
| MCS8 |
2 |
22 |
-69 |
- |
- |
||||||||||||||||||||||||||||||
| MCS9 |
2 |
22 |
該当なし |
- |
- |
||||||||||||||||||||||||||||||
| MCS0 |
3 |
23 |
-91 |
- |
- |
||||||||||||||||||||||||||||||
| MCS4 |
3 |
23 |
-79 |
- |
- |
||||||||||||||||||||||||||||||
| MCS7 |
3 |
23 |
-72 |
- |
- |
||||||||||||||||||||||||||||||
| MCS8 |
3 |
22 |
-68 |
- |
- |
||||||||||||||||||||||||||||||
| MCS9 |
3 |
22 |
-67 |
- |
- |
||||||||||||||||||||||||||||||
| MCS0 |
4 |
23 |
-90 |
- |
- |
||||||||||||||||||||||||||||||
| MCS4 |
4 |
23 |
-78 |
- |
- |
||||||||||||||||||||||||||||||
| MCS7 |
4 |
23 |
-70 |
- |
- |
||||||||||||||||||||||||||||||
| MCS8 |
4 |
22 |
-67 |
- |
- |
||||||||||||||||||||||||||||||
| MCS9 |
4 |
22 |
-66 |
- |
- |
||||||||||||||||||||||||||||||
| 802.11ac VHT40 |
|||||||||||||||||||||||||||||||||||
| MCS0 |
1 |
23 |
-89 |
- |
- |
||||||||||||||||||||||||||||||
| MCS4 |
1 |
23 |
-78 |
- |
- |
||||||||||||||||||||||||||||||
| MCS7 |
1 |
23 |
-71 |
- |
- |
||||||||||||||||||||||||||||||
| MCS8 |
1 |
22 |
-67 |
- |
- |
||||||||||||||||||||||||||||||
| MCS9 |
1 |
22 |
-65 |
- |
- |
||||||||||||||||||||||||||||||
| MCS0 |
2 |
23 |
-86 |
- |
- |
||||||||||||||||||||||||||||||
| MCS4 |
2 |
23 |
-75 |
- |
- |
||||||||||||||||||||||||||||||
| MCS7 |
2 |
23 |
-68 |
- |
- |
||||||||||||||||||||||||||||||
| MCS8 |
2 |
22 |
-64 |
- |
- |
||||||||||||||||||||||||||||||
| MCS9 |
2 |
22 |
-62 |
- |
- |
||||||||||||||||||||||||||||||
| MCS0 |
3 |
23 |
-85 |
- |
- |
||||||||||||||||||||||||||||||
| MCS4 |
3 |
23 |
-73 |
- |
- |
||||||||||||||||||||||||||||||
| MCS7 |
3 |
23 |
-66 |
- |
- |
||||||||||||||||||||||||||||||
| MCS8 |
3 |
22 |
-63 |
- |
- |
||||||||||||||||||||||||||||||
| MCS9 |
3 |
22 |
-61 |
- |
- |
||||||||||||||||||||||||||||||
| MCS0 |
4 |
23 |
-84 |
- |
- |
||||||||||||||||||||||||||||||
| MCS4 |
4 |
23 |
-72 |
- |
- |
||||||||||||||||||||||||||||||
| MCS7 |
4 |
23 |
-65 |
- |
- |
||||||||||||||||||||||||||||||
| MCS8 |
4 |
22 |
-61 |
- |
- |
||||||||||||||||||||||||||||||
| MCS9 |
4 |
22 |
-59 |
- |
- |
||||||||||||||||||||||||||||||
| 802.11ac VHT80 |
|||||||||||||||||||||||||||||||||||
| MCS0 |
1 |
23 |
-84 |
- |
- |
||||||||||||||||||||||||||||||
| MCS4 |
1 |
23 |
-72 |
- |
- |
||||||||||||||||||||||||||||||
| MCS7 |
1 |
23 |
-65 |
- |
- |
||||||||||||||||||||||||||||||
| MCS8 |
1 |
22 |
-62 |
- |
- |
||||||||||||||||||||||||||||||
| MCS9 |
1 |
22 |
-60 |
- |
- |
||||||||||||||||||||||||||||||
| MCS0 |
2 |
23 |
-81 |
- |
- |
||||||||||||||||||||||||||||||
| MCS4 |
2 |
23 |
-69 |
- |
- |
||||||||||||||||||||||||||||||
| MCS7 |
2 |
23 |
-62 |
- |
- |
||||||||||||||||||||||||||||||
| MCS8 |
2 |
22 |
-59 |
- |
- |
||||||||||||||||||||||||||||||
| MCS9 |
2 |
22 |
-57 |
- |
- |
||||||||||||||||||||||||||||||
| MCS0 |
3 |
23 |
-80 |
- |
- |
||||||||||||||||||||||||||||||
| MCS4 |
3 |
23 |
-68 |
- |
- |
||||||||||||||||||||||||||||||
| MCS7 |
3 |
23 |
-61 |
- |
- |
||||||||||||||||||||||||||||||
| MCS8 |
3 |
22 |
-58 |
- |
- |
||||||||||||||||||||||||||||||
| MCS9 |
3 |
22 |
-55 |
- |
- |
||||||||||||||||||||||||||||||
| MCS0 |
4 |
23 |
-77 |
- |
- |
||||||||||||||||||||||||||||||
| MCS4 |
4 |
23 |
-66 |
- |
- |
||||||||||||||||||||||||||||||
| MCS7 |
4 |
23 |
-59 |
- |
- |
||||||||||||||||||||||||||||||
| MCS8 |
4 |
22 |
-56 |
- |
- |
||||||||||||||||||||||||||||||
| MCS9 |
4 |
22 |
-54 |
- |
- |
||||||||||||||||||||||||||||||
| 802.11ac VHT160 |
|||||||||||||||||||||||||||||||||||
| MCS0 |
1 |
23 |
-84 |
- |
- |
||||||||||||||||||||||||||||||
| MCS4 |
1 |
23 |
-72 |
- |
- |
||||||||||||||||||||||||||||||
| MCS7 |
1 |
23 |
-64 |
- |
- |
||||||||||||||||||||||||||||||
| MCS8 |
1 |
21 |
-60 |
- |
- |
||||||||||||||||||||||||||||||
| MCS9 |
1 |
21 |
-59 |
- |
- |
||||||||||||||||||||||||||||||
| MCS0 |
2 |
23 |
-85 |
- |
- |
||||||||||||||||||||||||||||||
| MCS4 |
2 |
23 |
-70 |
- |
- |
||||||||||||||||||||||||||||||
| MCS7 |
2 |
23 |
-62 |
- |
- |
||||||||||||||||||||||||||||||
| MCS8 |
2 |
21 |
-58 |
- |
- |
||||||||||||||||||||||||||||||
| MCS9 |
2 |
21 |
-57 |
- |
- |
||||||||||||||||||||||||||||||
| MCS0 |
3 |
23 |
-85 |
- |
- |
||||||||||||||||||||||||||||||
| MCS4 |
3 |
23 |
-68 |
- |
- |
||||||||||||||||||||||||||||||
| MCS7 |
3 |
23 |
-60 |
- |
- |
||||||||||||||||||||||||||||||
| MCS8 |
3 |
21 |
-56 |
- |
- |
||||||||||||||||||||||||||||||
| MCS9 |
3 |
21 |
-55 |
- |
- |
||||||||||||||||||||||||||||||
| MCS0 |
4 |
23 |
-85 |
- |
- |
||||||||||||||||||||||||||||||
| MCS4 |
4 |
23 |
-66 |
- |
- |
||||||||||||||||||||||||||||||
| MCS7 |
4 |
23 |
-58 |
- |
- |
||||||||||||||||||||||||||||||
| MCS8 |
4 |
21 |
-54 |
- |
- |
||||||||||||||||||||||||||||||
| MCS9 |
4 |
21 |
-53 |
- |
- |
||||||||||||||||||||||||||||||
| 802.11ax VHT20 |
|||||||||||||||||||||||||||||||||||
| MCS0 |
1 |
23 |
-94 |
23 |
-93 |
||||||||||||||||||||||||||||||
| MCS4 |
1 |
23 |
-81 |
23 |
-81 |
||||||||||||||||||||||||||||||
| MCS7 |
1 |
23 |
-75 |
23 |
-74 |
||||||||||||||||||||||||||||||
| MCS8 |
1 |
22 |
-71 |
21 |
-70 |
||||||||||||||||||||||||||||||
| MCS9 |
1 |
22 |
-69 |
21 |
-69 |
||||||||||||||||||||||||||||||
| MCS10 |
1 |
21 |
-65 |
20 |
-64 |
||||||||||||||||||||||||||||||
| MCS11 |
1 |
21 |
-64 |
20 |
-62 |
||||||||||||||||||||||||||||||
| MCS0 |
2 |
23 |
-91 |
23 |
-90 |
||||||||||||||||||||||||||||||
| MCS4 |
2 |
23 |
-78 |
23 |
-78 |
||||||||||||||||||||||||||||||
| MCS7 |
2 |
23 |
-72 |
23 |
-72 |
||||||||||||||||||||||||||||||
| MCS8 |
2 |
22 |
-68 |
21 |
-68 |
||||||||||||||||||||||||||||||
| MCS9 |
2 |
22 |
-66 |
21 |
-66 |
||||||||||||||||||||||||||||||
| MCS10 |
2 |
21 |
-63 |
20 |
-62 |
||||||||||||||||||||||||||||||
| MCS11 |
2 |
21 |
-61 |
20 |
-59 |
||||||||||||||||||||||||||||||
| MCS0 |
3 |
23 |
-90 |
23 |
-88 |
||||||||||||||||||||||||||||||
| MCS4 |
3 |
23 |
-77 |
23 |
-76 |
||||||||||||||||||||||||||||||
| MCS7 |
3 |
23 |
-71 |
23 |
-70 |
||||||||||||||||||||||||||||||
| MCS8 |
3 |
22 |
-67 |
21 |
-66 |
||||||||||||||||||||||||||||||
| MCS9 |
3 |
22 |
-65 |
21 |
-65 |
||||||||||||||||||||||||||||||
| MCS10 |
3 |
21 |
-62 |
20 |
-60 |
||||||||||||||||||||||||||||||
| MCS11 |
3 |
21 |
-60 |
20 |
-58 |
||||||||||||||||||||||||||||||
| MCS0 |
4 |
23 |
-87 |
23 |
-86 |
||||||||||||||||||||||||||||||
| MCS4 |
4 |
23 |
-75 |
23 |
-75 |
||||||||||||||||||||||||||||||
| MCS7 |
4 |
23 |
-69 |
23 |
-69 |
||||||||||||||||||||||||||||||
| MCS8 |
4 |
22 |
-65 |
21 |
-65 |
||||||||||||||||||||||||||||||
| MCS9 |
4 |
22 |
-63 |
21 |
-63 |
||||||||||||||||||||||||||||||
| MCS10 |
4 |
21 |
-60 |
20 |
-59 |
||||||||||||||||||||||||||||||
| MCS11 |
4 |
21 |
-59 |
20 |
-57 |
||||||||||||||||||||||||||||||
| 802.11ax VHT40 |
|||||||||||||||||||||||||||||||||||
| MCS0 |
1 |
23 |
-92 |
23 |
-91 |
||||||||||||||||||||||||||||||
| MCS4 |
1 |
23 |
-79 |
23 |
-79 |
||||||||||||||||||||||||||||||
| MCS7 |
1 |
23 |
-72 |
23 |
-72 |
||||||||||||||||||||||||||||||
| MCS8 |
1 |
22 |
-68 |
21 |
-68 |
||||||||||||||||||||||||||||||
| MCS9 |
1 |
22 |
-66 |
21 |
-66 |
||||||||||||||||||||||||||||||
| MCS10 |
1 |
21 |
-63 |
20 |
-62 |
||||||||||||||||||||||||||||||
| MCS11 |
1 |
21 |
-60 |
20 |
-60 |
||||||||||||||||||||||||||||||
| MCS0 |
2 |
23 |
-89 |
23 |
-87 |
||||||||||||||||||||||||||||||
| MCS4 |
2 |
23 |
-76 |
23 |
-76 |
||||||||||||||||||||||||||||||
| MCS7 |
2 |
23 |
-69 |
23 |
-69 |
||||||||||||||||||||||||||||||
| MCS8 |
2 |
22 |
-65 |
21 |
-65 |
||||||||||||||||||||||||||||||
| MCS9 |
2 |
22 |
-63 |
21 |
-63 |
||||||||||||||||||||||||||||||
| MCS10 |
2 |
21 |
-60 |
20 |
-59 |
||||||||||||||||||||||||||||||
| MCS11 |
2 |
21 |
-57 |
20 |
-57 |
||||||||||||||||||||||||||||||
| MCS0 |
3 |
23 |
-88 |
23 |
-85 |
||||||||||||||||||||||||||||||
| MCS4 |
3 |
23 |
-75 |
23 |
-74 |
||||||||||||||||||||||||||||||
| MCS7 |
3 |
23 |
-68 |
23 |
-67 |
||||||||||||||||||||||||||||||
| MCS8 |
3 |
22 |
-64 |
21 |
-63 |
||||||||||||||||||||||||||||||
| MCS9 |
3 |
22 |
-62 |
21 |
-61 |
||||||||||||||||||||||||||||||
| MCS10 |
3 |
21 |
-59 |
20 |
-58 |
||||||||||||||||||||||||||||||
| MCS11 |
3 |
21 |
-56 |
20 |
-55 |
||||||||||||||||||||||||||||||
| MCS0 |
4 |
23 |
-86 |
23 |
-83 |
||||||||||||||||||||||||||||||
| MCS4 |
4 |
23 |
-73 |
23 |
-73 |
||||||||||||||||||||||||||||||
| MCS7 |
4 |
23 |
-66 |
23 |
-66 |
||||||||||||||||||||||||||||||
| MCS8 |
4 |
22 |
-62 |
21 |
-62 |
||||||||||||||||||||||||||||||
| MCS9 |
4 |
22 |
-60 |
21 |
-60 |
||||||||||||||||||||||||||||||
| MCS10 |
4 |
21 |
-57 |
20 |
-57 |
||||||||||||||||||||||||||||||
| MCS11 |
4 |
21 |
-54 |
20 |
-54 |
||||||||||||||||||||||||||||||
| 802.11ax VHT80 |
|||||||||||||||||||||||||||||||||||
| MCS0 |
1 |
23 |
-87 |
- |
- |
||||||||||||||||||||||||||||||
| MCS4 |
1 |
23 |
-76 |
- |
- |
||||||||||||||||||||||||||||||
| MCS7 |
1 |
23 |
-69 |
- |
- |
||||||||||||||||||||||||||||||
| MCS8 |
1 |
22 |
-66 |
- |
- |
||||||||||||||||||||||||||||||
| MCS9 |
1 |
22 |
-64 |
- |
- |
||||||||||||||||||||||||||||||
| MCS10 |
1 |
21 |
-60 |
- |
- |
||||||||||||||||||||||||||||||
| MCS11 |
1 |
21 |
-58 |
- |
- |
||||||||||||||||||||||||||||||
| MCS0 |
2 |
23 |
-84 |
- |
- |
||||||||||||||||||||||||||||||
| MCS4 |
2 |
23 |
-73 |
- |
- |
||||||||||||||||||||||||||||||
| MCS7 |
2 |
23 |
-66 |
- |
- |
||||||||||||||||||||||||||||||
| MCS8 |
2 |
22 |
-63 |
- |
- |
||||||||||||||||||||||||||||||
| MCS9 |
2 |
22 |
-61 |
- |
- |
||||||||||||||||||||||||||||||
| MCS10 |
2 |
21 |
-57 |
- |
- |
||||||||||||||||||||||||||||||
| MCS11 |
2 |
21 |
-55 |
- |
- |
||||||||||||||||||||||||||||||
| MCS0 |
3 |
23 |
-83 |
- |
- |
||||||||||||||||||||||||||||||
| MCS4 |
3 |
23 |
-72 |
- |
- |
||||||||||||||||||||||||||||||
| MCS7 |
3 |
23 |
-65 |
- |
- |
||||||||||||||||||||||||||||||
| MCS8 |
3 |
22 |
-62 |
- |
- |
||||||||||||||||||||||||||||||
| MCS9 |
3 |
22 |
-60 |
- |
- |
||||||||||||||||||||||||||||||
| MCS10 |
3 |
21 |
-56 |
- |
- |
||||||||||||||||||||||||||||||
| MCS11 |
3 |
21 |
-54 |
- |
- |
||||||||||||||||||||||||||||||
| MCS0 |
4 |
23 |
-81 |
- |
- |
||||||||||||||||||||||||||||||
| MCS4 |
4 |
23 |
-70 |
- |
- |
||||||||||||||||||||||||||||||
| MCS7 |
4 |
23 |
-63 |
- |
- |
||||||||||||||||||||||||||||||
| MCS8 |
4 |
22 |
-60 |
- |
- |
||||||||||||||||||||||||||||||
| MCS9 |
4 |
22 |
-57 |
- |
- |
||||||||||||||||||||||||||||||
| MCS10 |
4 |
21 |
-53 |
- |
- |
||||||||||||||||||||||||||||||
| MCS11 |
4 |
21 |
-52 |
- |
- |
||||||||||||||||||||||||||||||
| 802.11ax VHT160 |
|||||||||||||||||||||||||||||||||||
| MCS0 |
1 |
23 |
-84 |
- |
- |
||||||||||||||||||||||||||||||
| MCS4 |
1 |
23 |
-73 |
- |
- |
||||||||||||||||||||||||||||||
| MCS7 |
1 |
23 |
-66 |
- |
- |
||||||||||||||||||||||||||||||
| MCS8 |
1 |
21 |
-63 |
- |
- |
||||||||||||||||||||||||||||||
| MCS9 |
1 |
21 |
-61 |
- |
- |
||||||||||||||||||||||||||||||
| MCS10 |
1 |
20 |
-57 |
- |
- |
||||||||||||||||||||||||||||||
| MCS11 |
1 |
20 |
-55 |
- |
- |
||||||||||||||||||||||||||||||
| MCS0 |
2 |
23 |
-81 |
- |
- |
||||||||||||||||||||||||||||||
| MCS4 |
2 |
23 |
-70 |
- |
- |
||||||||||||||||||||||||||||||
| MCS7 |
2 |
23 |
-63 |
- |
- |
||||||||||||||||||||||||||||||
| MCS8 |
2 |
21 |
-60 |
- |
- |
||||||||||||||||||||||||||||||
| MCS9 |
2 |
21 |
-58 |
- |
- |
||||||||||||||||||||||||||||||
| MCS10 |
2 |
20 |
-54 |
- |
- |
||||||||||||||||||||||||||||||
| MCS11 |
2 |
20 |
-52 |
- |
- |
||||||||||||||||||||||||||||||
| MCS0 |
3 |
23 |
-80 |
- |
- |
||||||||||||||||||||||||||||||
| MCS4 |
3 |
23 |
-69 |
- |
- |
||||||||||||||||||||||||||||||
| MCS7 |
3 |
23 |
-61 |
- |
- |
||||||||||||||||||||||||||||||
| MCS8 |
3 |
21 |
-59 |
- |
- |
||||||||||||||||||||||||||||||
| MCS9 |
3 |
21 |
-57 |
- |
- |
||||||||||||||||||||||||||||||
| MCS10 |
3 |
20 |
-53 |
- |
- |
||||||||||||||||||||||||||||||
| MCS11 |
3 |
20 |
-51 |
- |
- |
||||||||||||||||||||||||||||||
| MCS0 |
4 |
23 |
-78 |
- |
- |
||||||||||||||||||||||||||||||
| MCS4 |
4 |
23 |
-67 |
- |
- |
||||||||||||||||||||||||||||||
| MCS7 |
4 |
23 |
-60 |
- |
- |
||||||||||||||||||||||||||||||
| MCS8 |
4 |
21 |
-57 |
- |
- |
||||||||||||||||||||||||||||||
| MCS9 |
4 |
21 |
-55 |
- |
- |
||||||||||||||||||||||||||||||
| MCS10 |
4 |
20 |
-51 |
- |
- |
||||||||||||||||||||||||||||||
| MCS11 |
4 |
20 |
-49 |
- |
- |
||||||||||||||||||||||||||||||
アンテナ放射パターン
Cisco Catalyst 9100 シリーズにはスマート ライセンスが必須です。これにより、Cisco DNA ライセンスの管理、使用状況、およびトラッキングを簡単に使用できるようになります。Cisco Catalyst 9100 シリーズが採用するパッケージには、大幅に簡素化された基本ネットワーク パッケージ（Network Essentials および Network Advantage）や期間ベースのソフトウェア パッケージ（Cisco DNA Essentials、Cisco DNA Advantage）がアドオンとして含まれます。Cisco DNA パッケージには、オンボックス機能に加えて Cisco DNA Center の追加機能も含まれており、ネットワークでコントローラベースのソフトウェア定義型のオートメーションとアシュアランスが実現します。
Cisco Catalyst 9100 シリーズは、3 種類の Cisco DNA ライセンス（Cisco DNA Essentials、Cisco DNA Advantage、Cisco DNA Premier）をサポートします。Cisco DNA ライセンスは AP にイノベーションをもたらします。Cisco DNA ライセンスには Network Essentials と Network Advantage のライセンス オプションもあり、802.1x 認証、QoS、PnP のようなワイヤレスの基本要素だけでなく、テレメトリや可視性、SSO、セキュリティ制御にも対応します。Network Essentials と Network Advantage のコンポーネントは永続的なもので、AP が使用できる限りは有効です。Cisco DNA サブスクリプション ライセンスは、3 年、5 年、または 7 年のサブスクリプション期間を購入する必要がありますただし Cisco DNA ライセンスの有効期限が切れると Cisco DNA の機能も無効になりますが、Network Essentials と Network Advantage の機能はそのまま使えます。
なお、上記のパッケージの 1 つだけを使用するために Cisco DNA Center を導入する必要はありません。Essentials および Advantage パッケージの詳細については、https://www.cisco.com/c/dam/en/us/products/collateral/software/one-wireless-subscription/q-and-a-c67-739601.pdf を参照してください。
機能サポートの詳細については、Cisco Catalyst 9100 シリーズのリリース ノートを参照してください。
Cisco Smart Software Manager（CSSM）を使用してスマート アカウントを作成すると、デバイスやライセンス パッケージの発注およびソフトウェア ライセンスの管理を、一元化された Web サイトから実施できるようになります。スマート アカウントを設定すると、日単位で電子メール アラートが送信され、アドオン ライセンスの更新期限通知を受け取ることができます。スマート アカウントは、Catalyst 9100 アクセス ポイントに必須です。スマート アカウントの詳細については、https://www.cisco.com/jp/go/smartaccounts を参照してください。
Cisco Catalyst 9115 シリーズ アクセス ポイントには、制限付きライフタイム保証が付帯します。この保証は、製品を最初に購入したエンド ユーザが所有または使用し続ける限り、ハードウェアに対する包括的な保証を提供するというものです。この保証には、10 日以内の代替品先行手配が含まれます。また、ソフトウェア メディアについては、90 日間、障害が発生しないことを保証します。詳細については、https://www.cisco.com/go/warranty を参照してください。
シスコ サービスは、優れたインフラストラクチャを、低リスクで迅速に実現できるよう支援します。Cisco Catalyst 9115 アクセス ポイント向けのサービスでは、導入段階における WLAN への対応状況の評価から実装、完全なソリューション サポート、踏み込んだ内容のトレーニングに至るまでエキスパートによる支援体制を整えており、新しいアクセス ポイントの計画、導入、管理、サポートを円滑に進めていただけます。ネットワーキングに関する、シスコ サービスの比類ない専門知識、ベスト プラクティス、革新的なツールにより、ネットワークにハードウェア、ソフトウェア、プロトコルを新しく導入する際のアップグレード、更新、移行にかかるコストを全体的に削減できます。シスコのエキスパートが提示する、包括的なサービス ライフサイクルによって、中断を最小限に抑えた効率の高い運用を実現でき、Cisco DNA に対応したインフラストラクチャから最大限の価値を得られます。
目標の達成を支援する柔軟な支払いソリューション
Cisco Capital は、お客様が目標の達成、ビジネス変革の実現、競争力の維持に合ったテクノロジーを導入できるよう支援します。総所有コスト（TCO）の削減、資金の節約、成長促進を支援します。100 カ国以上で利用できる Cisco Capital の柔軟な支払いソリューションにより、ハードウェア、ソフトウェア、サービス、補完的なサードパーティ製機器を、お手軽で予測可能な支払い方法で取得することができます。詳細はこちら
