Cisco Nexus 9300-GX シリーズ スイッチ データシート



製品の概要

Cisco^® クラウド スケール テクノロジーに基づく Cisco Nexus^® 9300-GX スイッチは、400 ギガビット イーサネット（GE）に対応した次世代の固定型 Cisco Nexus 9000 シリーズ スイッチです。人工知能（AI）と機械学習（ML）を使用するアプリケーションのユースケースの増加に伴い、ネットワーキング インフラストラクチャでは高性能かつ電力効率の高いコンパクトなスイッチが要求されており、そこで開発されたのが本製品です。これらのスイッチは、ネットワークエッジ、5G、IoT、プロフェッショナル メディア ネットワーキング プラットフォーム（PMN）、ネットワーク機能の仮想化（NFV）など、モバイル サービス プロバイダー環境の 100G および 400G ファブリックをサポートするように設計されています。また、下位互換性のある 400G 光インターフェイス Quad Small Form-Factor Pluggable – Double Density（QSFP-DD）が導入されています。それによって、既存のデータセンターファブリックを 40 Gbps や 100 Gbps の速度から 400 Gbps に透過的に移行し、同時にブレークアウトを使用して 10、25、50、200 Gbps などのさまざまな低速ポートを、複数の密度で提供します。Cisco Nexus 9300-GX を使用すると、お客様の投資を保護しつつ、高パフォーマンスの拡張型スパイン/リーフファブリックを構築してクラウドアプリケーションのトラフィック増加に対応できます。

Cisco Nexus 9000 シリーズ スイッチには 2 種類の運用モードがあります。企業や組織は、Cisco Application Centric Infrastructure（Cisco ACI^®）または Cisco NX-OS モードを展開できます。

Cisco ACI は、一元化された自動化機能とポリシーベースのアプリケーション プロファイルを備えた、目的主導型の総合アーキテクチャです。動的ワークロードに対応できる堅牢なトランスポートネットワークを提供するとともに、実績あるプロトコルと革新性を兼ね備えたネットワークファブリックをベースに構築されていることで、低遅延かつ高帯域幅のリンクによる柔軟性とスケーラビリティ、復元力に優れたアーキテクチャを実現しています。このファブリックが、厳しい要件に対応できる柔軟性を備えたデータセンター環境をサポートできるネットワークを提供します。

Cisco NX-OS オペレーティング システムは、プログラム可能なネットワークを考慮して設計されており、DevOps 型の運用モデルとツール セットの利点を生かしたいお客様に適した設定と管理の自動化機能を提供します。

スイッチ モデル

表 1 に、Cisco Nexus GX シリーズ スイッチの概要を示します。

表 1                   Cisco Nexus 9300 スイッチ

Cisco Nexus 9316D-GX スイッチ（図 1）は 1 RU のスイッチで、12.8 Tbps の帯域幅と 4.3 bpps 以上のスループットをサポートしています。このスイッチは、10/25/40/50/100/200/400 Gbps に設定でき、コンパクトなフォーム ファクタで柔軟なオプションが提供されます。詳細については、下の機能の表を参照してください。

Cisco Nexus 9316D スイッチ

Cisco Nexus 93600CD-GX スイッチ（図 2）は 1RU のスイッチで、28 個の固定 40/100G QSFP-28 ポートと 8 個の固定 10/25/40/50/100/200/400G QSFP-DD ポートのすべてにおいて 12 Tbps の帯域幅と 4.0 bpps のスループットをサポートしています。28 個のポートでは 10/25 Gbps をサポートしています。詳細については、下の機能の表を参照してください。



Cisco Nexus 93600CD スイッチ

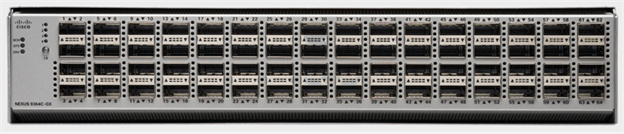

Cisco Nexus 9364C-GX スイッチ（図 3）は 2 RU のスイッチで、64 個の固定 40/100 G QSFP-28 ポートのすべてにおいて 12.8 Tbps の帯域幅と 4.3 bpps 以上のスループットをサポートしています。詳細については、下の機能の表を参照してください。

Cisco Nexus 9364C スイッチ

機能とメリット

Cisco Nexus 9300-GX シリーズの機能および利点は次のとおりです。

●     柔軟なアーキテクチャ

◦    階層型マルチサイト サポートを含む仮想拡張可能 LAN（VXLAN）イーサネット VPN（EVPN）ファブリック（詳細については、マルチプロトコル BGP [MP-BGP] EVPN コントロール プレーンを使用した VXLAN ネットワークを参照してください）。

◦    3  層ボーダー ゲートウェイ プロトコル（BGP）アーキテクチャにより、Web スケールで水平のノンブロッキング IPv6 ネットワーク ファブリックを実現可能です。

◦    レイヤ 3（v4 および v6）ユニキャストおよびマルチキャスト ルーティング プロトコル スイートに対する包括的なプロトコルサポート。サポートされるプロトコルには、BGP、Open Shortest Path First（OSPF）、Enhanced Interior Gateway Routing Protocol（EIGRP）、Routing Information Protocol Version 2（RIPv2）、Protocol Independent Multicast Sparse Mode（PIM-SM）、Source-Specific Multicast（SSM）、Multicast Source Discovery Protocol（MSDP）が含まれます。

◦    セグメント ルーティング（SR および SRv6）により、ネットワークはマルチプロトコル ラベル スイッチング（MPLS）パケットとエンジニア トラフィックを転送できるようになり、Resource Reservation Protocol（RSVP）によるトラフィック エンジニアリング（TE）が不要となります。これは、増加するネットワークの拡張性と仮想化の要求に対し、コントロール プレーンの新しいオプションを提供するものです。メディア向けのシスコの IP ファブリックは、SDI ルータから IP ベースのインフラストラクチャへの移行を支援します。IP ベースのインフラストラクチャでは、1 本のケーブルで複数の双方向トラフィック フローを伝送でき、物理インフラストラクチャを変更することなく、さまざまなフロー サイズをサポートできます。

◦    Nexus Dashboard Data Broker は、ネットワークとソリューションの完全なオブザーバビリティを提供します。これにより、セキュリティ脅威の特定と軽減、パフォーマンスのボトルネックの認識と修復、データ コンプライアンスの遵守、キャパシティ プランニング運用の洞察を得ることができます。

●     拡張可能なプログラマビリティ

◦    Power On Auto Provisioning（POAP）によるデイゼロ自動化機能により、プロビジョニング時間を大幅に短縮

◦    Ansible などの主要な DevOps 構成管理アプリケーションに向けた業界トップクラスの統合機能。RESTCONF/NETCONF/gNMI による広範なネイティブの YANG および業界標準の OpenConfig モデルをサポートします。

◦    データ管理エンジン（DME）と対話する REST API

◦    モデル駆動型テレメトリによりネットワークの可観測性が向上

◦    Cisco Application Framework（CAF）を使用したサードパーティ アプリケーション ホスティング

●     優れた拡張性、柔軟性およびセキュリティ

◦    柔軟性の高い転送テーブルが GX モデルで最大 100 万個の共有エントリをサポートします。TCAM スペースの柔軟な使用により、アクセス コントロール リスト（ACL）テンプレートのカスタム定義が可能です。

●     AI/ML ネットワーキング

◦    Cisco Nexus 9300 GX シリーズ固定スイッチは、革新的な輻輳管理およびフロー制御アルゴリズムに加えて、AI/ML ファブリックの設計要件を満たすために正しい遅延とテレメトリをサポートします。

◦    プライオリティ フロー制御（PFC）は、Cisco Nexus 9000 シリーズ スイッチでサポートされている主要な機能です。適切な送信者にポーズ フレームを送信することで、パスに沿ったイーサネット フローのシグナリング、制御、および管理を行うことで、イーサネット フレームのドロップを防ぎます。

◦    このプラットフォームでは、Explicit Congestion Notification（ECN：明示的輻輳通知）もサポートされています。この機能により、輻輳の影響を受けたパケットをマーキングすることで、トラフィックをドロップせずに、IP フローごとにエンドツーエンドの通知が提供されます。このプラットフォームでは、輻輳の影響を受けマーキングされたパケットの数など、ECN の統計情報をトラッキングできます。

◦    このプラットフォームは、次に示すように、データセンターブリッジング（DCB）プロトコルをサポートするコンバージド イーサネット（RoCE）経由の Remote Direct Memory Access（RDMA）向けにロスレス トランスポートを提供します。

◦     拡張伝送選択（ETS）による、ネットワークの競合状況におけるプライオリティ クラス単位の帯域幅の確保

◦     Data Center Bridging Exchange プロトコル（DCBX）により、エンドポイントでプライオリティと帯域幅の情報を検出して交換可能

◦    重み付けランダム早期検出（WRED）は、Cisco Nexus 9000 シリーズ スイッチが輻輳を引き起こす可能性のあるフローをマーキングすることで、ネットワーク内の輻輳を検出して対応できるようにする輻輳回避技術です。

◦    このプラットフォームは、シスコの革新的でインテリジェントなバッファ管理機能を提供します。これにより、マイス フローとエレファント フローを区別し、これらに対して、リンク輻輳が発生した場合にはネットワーク転送要件に基づいて異なるキュー管理スキームを適用することができます。

◦    エレファントトラップ（ETRAP）による Approximate Fair Dropping（AFD）。ETRAP を使用して、AFD は持続的なエレファント フローを短時間のマイス フローから識別します。ETRAP は、着信フローのバイト数を測定し、これをユーザー定義の ETRAP しきい値と比較します。フローがこのしきい値を越えると、エレファントフローになります。

◦    ダイナミックパケット優先性（DPP）により、マイスフローとエレファントフローを 2 つの異なるキューに分離する機能が提供されるため、これらに対してバッファスペースを別々に割り当てることができます。

●     ハードウェアおよびソフトウェアの高可用性

◦    Virtual Port-Channel（vPC）テクノロジーにより、スパニング ツリー プロトコル（STP）を不要にして、レイヤ 2 マルチパスを提供します。また、既存の管理モデルや展開モデルを変更しなくても、2 分割帯域幅を十分に活用し、レイヤ 2 論理トポロジを簡素化できるようになります。

◦    64 方向の等コストマルチパス（ECMP）ルーティングにより、レイヤ 3 ファットツリー設計が可能になります。そのため、ネットワークのボトルネック回避、復元力の向上、ネットワークをほとんど中断させないキャパシティ増強などを実現できます。

◦    ソフトウェア メンテナンス アップグレード（SMU）は、特定の障害の修正を含みます。重要な問題に対する迅速な解決策を提供します。

◦    In-Service Software Upgrades（ISSU）では、スイッチがトラフィックの転送を続けながら、デバイスのソフトウェアをアップグレードすることができます。ISSU を使用すると、ソフトウェアのアップグレードによるダウンタイムを短縮するかゼロにすることができます。

◦    N+1 の冗長構成でホットスワップ可能な電源ユニット（PSU）とファンが使用されています。

●     Cisco Nexus Dashboard

◦    Cisco Nexus Dashboard は、シンプルさ、自動化、分析を通じてデータセンターとクラウド ネットワークの運用を変革するプラットフォームです。Cisco Nexus Dashboard Fabric Controller（NDFC）、Cisco Nexus Dashboard Insights（NDI）、Cisco Nexus Dashboard Orchestrator（NDO）、および Cisco Nexus Dashboard Data Broker（NDDB）は、Cisco Nexus Dashboard にサービスとして統合されます。

◦    Cisco Nexus Dashboard は、すべての Cisco Nexus 9000 スイッチの階層型ライセンスに含まれています。Cisco Nexus Dashboard Fabric Controller には Cisco Data Center Networking（DCN）Essentials ライセンス、Cisco Nexus Dashboard Orchestrator には Cisco DCN Advantage、Cisco Nexus Dashboard Insights には Cisco DCN Premier または Cisco DCN Day 2 Ops アドオン ライセンスが必要です。

仕様

表 2 に、Cisco Nexus GX シリーズの固定スイッチの仕様を示します。

表 2                      Cisco Nexus 9300-GX シリーズ スイッチの仕様

Cisco Nexus GX シリーズでは、シングルチップの ACI スパイン/リーフ機能もサポートされています。この機能により、ACI スパインまたは ACI リーフの導入のいずれでも特定の GX シリーズのデバイスを使用することができ、柔軟性の高い導入環境が実現されます。

表 3                      ACI のサポート

パフォーマンスと拡張性

表 4 に、Cisco Nexus GX シリーズ スイッチのパフォーマンスと拡張性に関する仕様を示します。

表 4                      パフォーマンスと拡張性に関する仕様^*

表 5                      重量

適合標準規格

表 6 に、プラットフォームが準拠する適合標準規格の概要を示します。

表 6                      適合標準規格 ：安全性および EMC

サポートされている光ファイバ：着脱可能

利用可能な光ファイバ モジュールとサポートされている各モジュールの最小要件となるソフトウェア リリースについては、https://www.cisco.com/c/ja_jp/support/interfaces-modules/transceiver-modules/products-device-support-tables-list.html を参照してください。

発注情報

表 7、8、9 に、Cisco Nexus GX シリーズ スイッチの発注情報を示します。

表 7                      N93-C9316D-GX の発注情報

表 8                      N93-C93600CD-GX の発注情報

表 9                      N93-C9364C-GX の発注情報

保証

Cisco Nexus 9300 プラットフォーム スイッチには、1 年間の制限付きハードウェア保証が付いています。保証には、返品許可（RMA）の受領後 10 営業日以内にハードウェアを交換するサービスが含まれています。

シスコの環境維持への取り組み

シスコの企業の社会的責任（CSR）レポートの「環境の持続性」セクションでは、製品、ソリューション、運用・拡張運用、サプライチェーンに対する、シスコの環境持続性ポリシーとイニシアチブを掲載しています。

次の表に、環境の持続性に関する主要なトピック（CSR レポートの「環境の持続性」セクションに記載）への参照リンクを示します。

シスコでは、パッケージデータを情報共有目的でのみ提供しています。これらの情報は最新の法規制を反映していない可能性があります。シスコは、情報が完全、正確、または最新のものであることを表明、保証、または確約しません。これらの情報は予告なしに変更されることがあります。

サービスおよびサポート

シスコでは、Cisco Nexus 9300 プラットフォームの導入の各段階で、次のようなプロフェッショナル サービス、ソリューション サービス、製品サポート サービスを幅広く提供しています。

●     Cisco Data Center Quick Start Service for Cisco Nexus 9000 Series Switches：技術的なアドバイスやサポートを含むコンサルティングサービスを提供し、Cisco Nexus 9000 シリーズ スイッチの導入を支援します。

●     Cisco Data Center Accelerated Deployment Service for Cisco Nexus 9000 Series Switches：このサービスは、計画、設計、および実装の専門知識を提供し、プロジェクトの実運用を支援します。また、推奨される次のステップや概要レベルのアーキテクチャ設計、環境に合わせて導入規模を拡張するためのガイドラインなども提供します。

●     Cisco Migration Service for Cisco Nexus 9000 Series Switches：このサービスは、Cisco Catalyst^® 6000 シリーズ スイッチから Cisco Nexus 9000 シリーズ スイッチへの移行を支援します。

●     シスコ製品サポート：シスコのソフトウェアとハードウェア製品、および Cisco Nexus 9000 シリーズ スイッチのテクノロジーを対象に、24 時間 365 日体制で世界各国のお客様にシスコのサポートサービスが提供されています。シスコから提供される高度なサポート オプションには、Cisco ACI のソリューション サポート、Cisco SMARTnet^™ サービス、Cisco Smart Net Total Care^™* サービスが含まれます。

詳細については、https://www.cisco.com/jp/go/services を参照してください。

Cisco Capital

目的達成に役立つ柔軟な支払いソリューション

Cisco Capital^® ファイナンスでは、お客様が目標の達成、ビジネス変革の実現、競争力の維持に合ったテクノロジーを簡単に導入できるよう支援します。総所有コスト（TCO）の削減、資金の節約、成長の促進に役立ちます。シスコの柔軟な支払いソリューションは 100 か国以上で利用可能であり、ハードウェア、ソフトウェア、サービス、およびサードパーティ製の補完的な機器を、利用しやすい計画的な支払方法で購入できます。詳細はこちらをご覧ください。

詳細情報

Cisco Nexus 9000 シリーズ、最新のソフトウェア リリース情報および推奨事項の詳細については、https://www.cisco.com/jp/go/nexus9000 を参照してください。
