Cisco Nexus 9300-FX3 シリーズ スイッチ



製品の概要

Cisco Nexus 9300-FX3 シリーズは、Cisco Cloud Scale テクノロジーをベースとした最新世代のアクセススイッチです。成功を収めた Nexus 9300-FX シリーズを基盤とするこのプラットフォームは、コスト効率の高いクラウド規模の導入、エンドポイントの増加をサポートし、ワイヤレートのセキュリティとテレメトリを実現します。このプラットフォームは、高いパフォーマンスを実現するよう設計された最新のシステム アーキテクチャの上に構築されており、スケーラビリティが高いデータセンターと成長する企業のニーズの変化に対応します。

Cisco Nexus 9000 シリーズ スイッチには 2 種類の運用モードがあります。企業や組織は、Cisco Application Centric Infrastructure（Cisco ACI^®）または Cisco NX-OS モードを展開できます。

Cisco ACI は、一元化された自動化機能とポリシーベースのアプリケーション プロファイルを備えた、目的主導型の総合アーキテクチャです。動的ワークロードに対応できる堅牢なトランスポート ネットワークを提供するとともに、実績あるプロトコルと革新性を兼ね備えたネットワーク ファブリックをベースに構築されていることで、低遅延かつ高帯域幅のリンクによる柔軟性とスケーラビリティ、復元力に優れたアーキテクチャを実現しています。このファブリックが、厳しい要件に対応できる柔軟性を備えたデータセンター環境をサポートできるネットワークを提供します。

Cisco NX-OS オペレーティング システムは、プログラム可能なネットワークを考慮して設計されており、DevOps 型の運用モデルとツール セットの利点を生かしたいお客様に適した設定と管理の自動化機能を提供します。

スイッチ モデル

表 1.                Cisco Nexus 9300-FX3 シリーズ スイッチ

Cisco Nexus 93180YC-FX3 スイッチ（図 1）は 1RU スイッチで、3.6 Tbps の帯域幅と 1.2 bpps をサポートしています。93180YC-FX3 の 48 個のダウンリンク ポートは、1/10/25 Gbps イーサネットのいずれかに設定でき、柔軟な導入と投資保護が可能です。6 個のアップリンク ポートを 40/100 Gbps のイーサネットとして設定できるため、柔軟な移行が可能になります。プラットフォームの機能を有効にするには、ライセンスガイドのセクションを参照してください。Cisco Nexus 93180YC-FX3 スイッチは、Telco データセンター エッジ環境の SyncE および PTP 境界クロック機能を備えた標準 PTP テレコム プロファイルをサポートします。

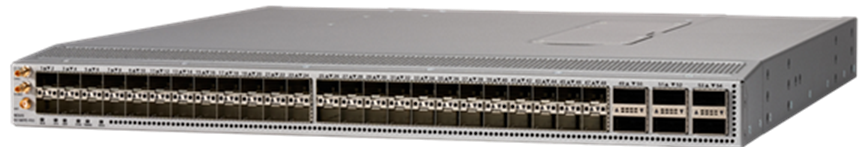

Cisco Nexus 93180YC-FX3 スイッチ

特長と利点

Cisco Nexus 9300-FX3 シリーズの機能および利点は次のとおりです。

●      PTP テレコム プロファイル

◦    Precision Time Protocol（PTP）は、パケット ネットワーク上で正確な時間と周波数を配信するためのプロトコルです。PTP は IEEE 標準規格 1588 で定義されています。これは、タイミング メッセージの交換を定義します。G.8275.1 プロファイルはまた、フェーズまたは時刻の同期が必要であり、各ネットワーク デバイスが PTP プロトコルに参加しているテレコム ネットワークでも使用されます。

◦    SyncE を使用した PTP Telecom プロファイル 8275.1 のサポート

◦    PTP Boundary clock

◦    PTP プロファイル G.8273.2 - クラス B

●      柔軟なアーキテクチャ

◦    業界トップクラスのソフトウェア定義型ネットワーキング ソリューションである Cisco ACI^™ のサポート。

◦    階層型マルチサイト サポートを含む標準規格に準拠した VXLAN EVPN ファブリックのサポート（詳細については、MP-BGP EVPN コントロール プレーンを使用した VXLAN ネットワーク [英語] を参照してください）。

◦    3 階層の BGP アーキテクチャにより、水平、ノンブロッキングの IPv6 ネットワーク ファブリックを Web スケールで実現可能です。

◦    セグメント ルーティングにより、ネットワークはマルチプロトコル ラベル スイッチング（MPLS）パケットとエンジニア トラフィックを転送できるようになり、Resource Reservation Protocol（RSVP）によるトラフィック エンジニアリング（TE）が不要となります。これは、増加するネットワークの拡張性と仮想化の要求に対し、コントロール プレーンの新しいオプションを提供するものです。

◦    レイヤ 3 （v4/v6）ユニキャストおよびマルチキャスト ルーティング プロトコル スイートに対する包括的なプロトコルサポート。サポートされるプロトコルには、BGP、Open Shortest Path First（OSPF）、Enhanced Interior Gateway Routing Protocol（EIGRP）、Routing Information Protocol Version 2（RIPv2）、Protocol Independent Multicast Sparse Mode（PIM-SM）、Source-Specific Multicast（SSM）、Multicast Source Discovery Protocol（MSDP）が含まれます。

◦    スイッチは、ソフトウェア「FEXモード」^[1]もサポートしています。スイッチをファブリック エクステンダに変換するには、コマンドを使用します。

●      拡張可能なプログラマビリティ

◦    Power On Auto Provisioning によるデイゼロ自動化機能により、プロビジョニング時間を大幅に短縮。

◦    主要な DevOps 設定管理アプリケーション（Ansible、Chef、Puppet、SALT など）に向けた業界トップクラスの統合機能。RESTCONF/NETCONF による広範なネイティブの YANG および業界標準の OpenConfig モデルをサポートします。

◦    スイッチのすべての CLI 関数に対応する広範な API（HTTP/HTTPs 経由の JSON ベース RPC）。

●      優れた拡張性、柔軟性およびセキュリティ

◦    柔軟性の高い転送テーブルが FX3 モデルで最大 200 万個の共有エントリをサポートします。TCAM スペースの柔軟な使用により、アクセス コントロール リスト（ACL）テンプレートのカスタム定義が可能です。

◦    9300-FX3 モデルのすべてのポートが 1 Gbps 以上の速度で IEEE 802.1ae MAC Security（MACsec）^[2] および Cloudsec ^[2]（VTEP to VTEP 暗号化）をサポートしており、物理層でトラフィックを暗号化でき、セキュアサーバ、境界リーフ、およびリーフからスパインへの接続が提供されます。

●      インテリジェントなバッファ管理

◦    このプラットフォームは、シスコの革新的でインテリジェントなバッファ管理機能を提供します。これにより、マイスフローとエレファントフローを区別し、これらに対して、リンク輻輳が発生した場合にはネットワーク転送要件に基づいて異なるキュー管理スキームを適用することができます。

◦    インテリジェントなバッファ管理機能には、次の機能が含まれます。

◦    エレファントトラップ（ETRAP）による Approximate Fair Dropping（AFD）。AFD は ETRAP を使用して、持続的なエレファントフローを短時間のマイスフローから識別します。AFD は、マイスフローにドロップアルゴリズムが適用されないようにすることで、マイスフローが適正な割合の帯域幅を使用でき、帯域幅を大量に消費するエレファントフローによってその利用可能帯域が圧迫されることのないようにします。また、AFD はエレファントフローをトラッキングし、これに対し出力キューの AFD アルゴリズムが適用されるようにして、偏りのない帯域幅が割り当てられるように制御します。

◦    ETRAP は、着信フローのバイト数を測定し、これをユーザー定義の ETRAP しきい値と比較します。フローがこのしきい値を越えると、エレファントフローになります。

◦    ダイナミックパケット優先性（DPP）により、マイスフローとエレファントフローを 2 つの異なるキューに分離する機能が提供されるため、これらに対してバッファスペースを別々に割り当てることができます。マイスフロー（輻輳と遅延の影響を受けやすい）をプライオリティキューに入れ、エレファントフローが全リンク帯域幅を使用できるようにする再順序付けを回避することができます。

●      コンバージド イーサネット経由の RDMA：RoCE のサポート

◦    このプラットフォームは、次に示すように、DCB をサポートするコンバージドイーサネット経由の RDMA 向けにロスレストランスポートを提供します。

◦    プライオリティベースのフロー制御（PFC）：ネットワーク内のドロップと、プライオリティクラス単位のポーズフレームの伝搬を防止します。

◦    拡張伝送選択（ETS）：ネットワークの競合状況においてプライオリティクラス単位の帯域幅を確保します。

◦    Data Center Bridging Exchange プロトコル（DCBX）：エンドポイントでプライオリティと帯域幅の情報を検出して交換します。

◦    プラットフォームでは、Explicit Congestion Notification（ECN：明示的輻輳通知）もサポートされています。この機能により、輻輳の影響を受けたパケットをマーキングすることで、トラフィックをドロップせずに、IP フローごとにエンドツーエンドの通知が提供されます。このプラットフォームでは、輻輳の影響を受けマーキングされたパケットの数に関する ECN の統計情報をトラッキングすることができます。

●      ハードウェアおよびソフトウェアの高可用性

◦    Virtual Port-Channel（vPC）テクノロジーにより、スパニング ツリー プロトコルを不要にして、レイヤ 2 マルチパスを提供します。また、既存の管理モデルや展開モデルを変更しなくても、2 分割帯域幅を十分に活用し、レイヤ 2 論理トポロジを簡素化できるようになります。

◦    64 方向の等コストマルチパス（ECMP）ルーティングにより、レイヤ 3 ファットツリー設計が可能になります。そのため、ネットワークのボトルネック回避、復元力の向上、ネットワークをほとんど中断させないキャパシティ増強などを実現できます。

◦    高度なリブート機能として、ホット/コールド パッチ機能などがあります。

◦    N+1 の冗長構成でホットスワップ可能な電源ユニット（PSU）とファンが使用されています。

●      実績のある包括的な革新技術を活用し、Cisco NX-OS ソフトウェア オペレーティング システムを基盤として専用に設計

◦    単一のバイナリイメージが Cisco Nexus 9000 シリーズの全スイッチに対応しているため、イメージ管理がシンプルになります。このオペレーティングシステムはモジュラ型で、各ルーティング プロトコル専用のプロセスに対応し、可用性を高めながら障害を切り分けます。プロセスで障害が発生しても、ステート情報を失わずにプロセスを再起動できます。オペレーティング システムは、ホット/コールド パッチおよびオンライン診断をサポートしています。

◦    Data Center Network Manager（DCNM）は、NX-OS 対応のあらゆる導入環境のためのネットワーク管理プラットフォームであり、Cisco Nexus 駆動型データセンターの新たなファブリック アーキテクチャ、IP Fabric for Media、およびストレージ ネットワーキング導入環境にわたって管理するシステムです。プロビジョニングを数日から数分に短縮し、デイゼロからデイ N まで導入を簡素化します。トポロジ、ネットワークファブリック、およびインフラストラクチャのグラフィカルな運用の可視性により、トラブルシューティングのサイクルを短縮します。テンプレート化された導入モデルと、自動修復機能を備えた設定コンプライアンスアラートにより、設定エラーを排除し、クローズドループの継続的な変更を自動化します。ファブリック、デバイスおよびトポロジに関してリアルタイムで提供される健全性の概要を活用できます。VMware によるコンピューティングの可視化を含む、ファブリック（アンダーレイ、オーバーレイ、仮想および物理エンドポイント）の可視性を相関させることが可能です。

◦    Cisco Nexus Data Broker によるネットワークトラフィックのモニタリング：ネットワークトラフィックのモニタリングと分析のために、シンプルでスケーラブル、かつコスト効率の高いネットワーク テスト アクセス ポイント（TAP）および Cisco Switched Port Analyzer（SPAN）アグリゲーションを構築します。

●      シスコ データセンターのネットワーク アシュアランスおよびインサイト

◦    シスコ データセンターのネットワーク アシュアランスおよびインサイトによるDay2運用のインテリジェントな自動化をサポートします。詳細は こちら をクリックしてください。

製品仕様

Cisco Nexus 9300-FX3 シリーズは、業界をリードする密度とパフォーマンスに加え、ポート設定の柔軟性にも優れ、既存の銅線ケーブルおよび光ファイバ ケーブルの配線にも対応します（表 2）。

表 2.                Cisco Nexus 9300-FX3 シリーズ スイッチの仕様

表 3 に、Cisco Nexus 9300-FX3 シリーズ スイッチのパフォーマンスと拡張性に関する仕様を示します。（機能のサポート情報については、ソフトウェアリリースノートを参照してください）。

表 3.                ハードウェアのパフォーマンスと拡張性に関する仕様^*

Cisco Nexus 9300-FX3 シリーズ スイッチについて、表 4 に環境特性を、表 5 に重量を示します。

表 4.                環境特性

表 5.                重量

表 6 に、Cisco Nexus 9300-FX3 シリーズ スイッチが適合する標準規格の概要を示します。

表 6.                適合標準規格 ：安全性および EMC

ソフトウェア ライセンスおよびサポートされている光ファイバ

Cisco Nexus 9000 シリーズ向けのこのソフトウェア パッケージは、柔軟性と包括的なフィーチャ セットを提供します。デフォルトのシステム ソフトウェアには、包括的なレイヤ 2 のセキュリティおよび管理フィーチャ セットが内蔵されています。レイヤ 3 IP ユニキャスト/IP マルチキャスト ルーティング、Cisco Nexus Data Broker などの追加機能を有効にするには、追加ライセンスをインストールする必要があります。お客様の要件に応じて、ライセンスはサブスクリプションと永久のどちらでも選択できます。ライセンス ガイド に、各種の高度な機能を有効にするために利用できるソフトウェア パッケージとライセンスが示されています。最新のソフトウェア リリース情報と推奨事項については、https://www.cisco.com/jp/go/nexus9000 にある製品速報を参照してください。

利用可能な光ファイバモジュールと、サポートされている各モジュールの最小要件となるソフトウェアリリースの詳細については、https://www.cisco.com/c/ja_jp/support/interfaces-modules/transceiver-modules/products-device-support-tables-list.html を参照してください。

発注情報

表 7 に、Cisco Nexus  9300-FX3 シリーズ スイッチの発注情報を示します。

表 7.                構成情報

保証、サービス、サポート

Cisco Nexus 9300-FX3 シリーズには、1 年間の制限付きハードウェア保証が付属します。保証には、返品許可（RMA）の受領後 10 営業日以内にハードウェアを交換するサービスが含まれています。

シスコでは、Cisco Nexus 9300-FX3 シリーズの導入の各段階で、次のようなプロフェッショナル サービス、ソリューション サービス、製品サポート サービスを幅広く提供しています。

●      Cisco Nexus 9000 シリーズ スイッチの Cisco Data Center クイック スタート サービス; 技術的なアドバイスやサポートを含むコンサルティング サービスを提供し、Cisco Nexus 9000 シリーズ スイッチの導入を支援します。

●      Cisco Nexus 9000 シリーズ スイッチの Cisco Data Center アクセラレータ展開サービス:このサービスは、計画、設計、および実装の専門知識を提供し、プロジェクトの実運用を支援します。また、推奨される次のステップや概要レベルのアーキテクチャ設計、環境に合わせて導入規模を拡張するためのガイドラインなども提供します。

●      Cisco Nexus 9000 シリーズ スイッチのシスコ移行サービス: このサービスは、Cisco Catalyst^® 6000 シリーズ スイッチから Cisco Nexus 9000 シリーズ スイッチへの移行を支援します。

●      シスコ製品サポート: シスコのソフトウェアとハードウェア製品、および Cisco Nexus 9000 シリーズ スイッチのテクノロジーを対象に、24 時間 365 日体制で世界各国のお客様にサポートサービスが提供されています。シスコから提供される高度なサポートオプションには、Cisco ACI のソリューションサポート、Cisco SMARTnet^™ サービス、Cisco Smart Net Total Care^™* サービスが含まれます。

●      詳細については、https://www.cisco.com/jp/go/services を参照してください。

シスコの環境維持への取り組み

シスコの企業の社会的責任（CSR）レポートの「環境の持続性」セクションでは、製品、ソリューション、運用・拡張運用、サプライチェーンに対する、シスコの環境持続性ポリシーとイニシアチブを掲載しています。

環境保全に関する主要なトピック（CSR レポートの「環境保全」セクションに記載）への参照リンクを次の表に示します。

次の表に、このデータシートの関連するセクションに記載されている製品固有の環境の持続可能性に関する情報への参照リンクを示します。

シスコでは、パッケージデータを情報共有目的でのみ提供しています。これらの情報は最新の法規制を反映していない可能性があります。シスコは、情報が完全、正確、または最新のものであることを表明、保証、または確約しません。これらの情報は予告なしに変更されることがあります。

Cisco Capital

目的達成に役立つ柔軟な支払いソリューション

Cisco Capital^® により、目標を達成するための適切なテクノロジーを簡単に取得し、ビジネス変革を実現し、競争力を維持できます。総所有コスト（TCO）の削減、資金の節約、成長の促進に役立ちます。シスコの柔軟な支払いソリューションは 100 ヵ国以上で利用可能であり、ハードウェア、ソフトウェア、サービス、およびサードパーティ製の補完的な機器を、利用しやすい計画的な支払い方法で購入できます。詳細はこちらをご覧ください。

詳細情報

Cisco Nexus 9000 シリーズ、最新のソフトウェア リリース情報および推奨事項の詳細については、https://www.cisco.com/jp/go/nexus9000 を参照してください。

^[1] FEX モードを有効にする機能。詳細については、最新のソフトウェア リリース ノートを参照してください。

^[1] MACsec が必要な機能のライセンスを有効にする機能。詳細については、Cisco Nexus 9000 ライセンス ガイドを参照してください。

文書の変更履歴
