Cisco Nexus 9300-EX および FX 24 ポート シリーズ スイッチのデータシート



製品概要

Cisco Nexus ^® 93180YC-FX3H、93108TC-FX3H、93180YC-FX-24、93108TC-FX-24、93180YC-EX-24 および 93108TC-FX-24 スイッチは、Cisco^® クラウド スケール テクノロジーに基づく固定 Cisco Nexus 9000 プラットフォームに属します。このスイッチは、コスト効率に優れたコンパクトなフォームファクタをサポートしており、小規模なデータセンターの導入環境にも適しています。このプラットフォームは、高いパフォーマンスを実現するよう設計された最新のシステム アーキテクチャの上に構築されており、スケーラビリティが高いデータセンターと成長する企業のニーズの変化に対応します。

Cisco Nexus 9000 シリーズ スイッチには、既存のデータセンターでサーバーの速度を 100 Mbps、1 Gbps、または 10 Gbps から 25 Gbps へ、またアグリゲーションレイヤの速度を 10 Gbps および 40 Gbps から 50 Gbps および 100 Gbps へ透過的に移行するためのさまざまなインターフェイスオプションがあります。これらのプラットフォームは、顧客の投資を保護し、大きなバッファ、レイヤ 2 およびレイヤ 3 の非常に柔軟な拡張性、パフォーマンスを提供します。これにより、仮想データセンターと自動化されたクラウド環境におけるニーズの変化に対応できます。

Cisco Nexus 9000 シリーズ スイッチには 2 種類の運用モードがあります。組織は Cisco  NX-OS ソフトウェアを使用して、標準的な Cisco Nexus スイッチ環境にスイッチを展開できます（NX-OS モード）。また、Cisco Application Centric Infrastructure（Cisco ACI^™）プラットフォームに対応したインフラストラクチャを展開するなら、ポリシー ベースの自動システム管理アプローチを最大限に活用できます（ACI モード）。

スイッチ モデル

表 1                      Cisco Nexus 9300 シリーズ スイッチ

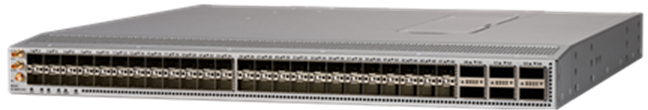

Cisco Nexus 93180YC-FX3H（図 1）は、1 Gbps、10 Gbps、または 25 Gbps イーサネットをサポートできる 24 個のダウンリンク ポート（48 個のポートのうち任意の 24 個を使用するライセンス）を備えた 1RU スイッチです。6 個のアップリンク ポートを 40/100 Gbps のイーサネットとして設定できるため、柔軟な移行が可能になります。プラットフォームの機能を有効にするには、ライセンスガイドのセクションを参照してください。Cisco Nexus 93180YC-FX3H スイッチもまた、Telco データセンター エッジ環境の SyncE および PTP 境界クロック機能を備えた標準 PTP テレコム プロファイルをサポートします。

Cisco Nexus 93180YC-FX3H スイッチ

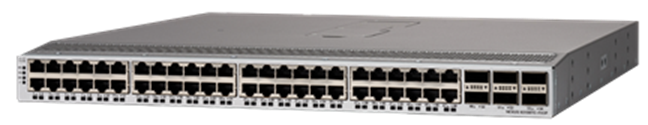

Cisco Nexus 93108TC-FX3H スイッチ（図 2）は、ダウンリンクで 100M/1/2.5/5/10GBASE-T の 24 ポート（48 ポートのうち任意の 24 を使用するライセンス）をサポートするコンパクトな 1 RU スイッチです。6 個のアップリンクポートは 40/100G QSFP 28 をサポートします。93108TC-FX3H は、ネットワーク速度の多用途柔軟性と柔軟性を必要とするネットワークのお客様に最適です。

Cisco Nexus 93108TC-FX3H スイッチ

Cisco Nexus 93180YC-FX-24 スイッチ（図 1）は 1 ラックユニット（1RU）スイッチで、遅延は 1 マイクロ秒未満です。93180YC-FX-24 の 24 個のダウンリンクポート（全 48 ポートのうち 24 個をライセンスに基づき使用可能）は、1/10/25 Gbps のイーサネットまたは 16、32 Gbps のファイバチャネルポート[1]をサポートすることができます。これにより、ラックの上部に、プライマリストレージ、コンピューティングサーバー、およびバックエンド ストレージ リソースのコンバージェンスポイントを作成できます。6 個のアップリンクポートを 40/100 Gbps のイーサネットまたは FCoE ポートとして設定できるため、柔軟な移行が可能になります。このスイッチは IEEE に準拠した製品です。このスイッチの FC-FEC および RS-FEC は 25 Gbps に対応しています。すべてのポートでワイヤレート MACsec 暗号化がサポートされています。[2]プラットフォームの機能を有効にするには、ライセンスガイドのセクションを参照してください。

Cisco Nexus 93180YC-FX-24 スイッチ

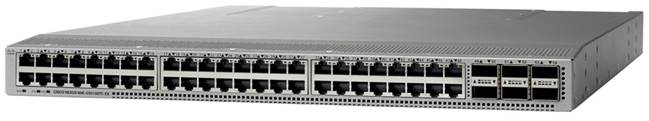

Cisco Nexus 93108TC-FX-24（図 4）は 1RU のスイッチで、100 Mbps、1 Gbps、または 10 Gbps ポートに設定できる 24 個の 10GBASE-T ダウンリンク ポート（全 48 ポートのうち 24 個をライセンスに基づき使用可能）を搭載しています。6 個のアップリンクポートを 40/100 Gbps ポートとして設定できるため、柔軟な移行が可能になります。

Cisco Nexus 93108TC-FX-24 スイッチ

Cisco Nexus 93180YC-EX-24 スイッチ（図 5）は 1RU スイッチで、遅延は 1 マイクロ秒未満です。93180YC-EX-24 の 24 個のダウンリンクポート（全 48 ポートのうち 24 ポートをライセンスに基づき使用可能）は、1/10/25 Gbps のいずれかに設定でき、柔軟な導入と投資保護が可能です。6 個のアップリンクポートは、40 Gbps および 100 Gbps、または 1、10、25、40、50、100 Gbps 接続の組み合わせに対応できるので、柔軟な移行オプションを提供します。このスイッチの FC-FEC は 25 Gbps に対応しており、最大 3 m の DAC 接続をサポートしています。最新のサポートについては、シスコの光ファイバマトリックス [英語] を参照してください。

Cisco Nexus 93180YC-EX-24 スイッチ

Cisco Nexus 93108TC-EX-24（図 6）は 1RU のスイッチで、100 Mbps、1 Gbps、または 10 Gbps ポートに設定できる 24 個の 10GBASE-T ダウンリンク ポート（全 48 ポートのうち 24 個をライセンスに基づき使用可能）を搭載しています。6 個のアップリンクポートは、40 Gbps および 100 Gbps、または 1、10、25、40、50、100 Gbps 接続の組み合わせに対応できるので、柔軟な移行オプションを提供します。

Cisco Nexus 93108TC-EX-24 スイッチ

機能と利点

Cisco Nexus 9300 シリーズ スイッチの機能および利点は次のとおりです。

●     柔軟性の高いアーキテクチャ

◦    業界をリードする Software-Defined Networking ソリューションである Cisco ACI^™ のサポート。

◦    階層型マルチサイトサポートを含む標準ベースの VXLAN EVPN ファブリックのサポート (詳細については、「 VXLAN ネットワーク (MP-BGP EVPN Control プレーンを使用)」を参照してください)。

◦    3 階層の BGP アーキテクチャにより、水平、ノンブロッキングの IPv6 ネットワークファブリックを Web スケールで実現可能。

◦    セグメント ルーティングにより、ネットワークはマルチプロトコル ラベル スイッチング（MPLS）パケットとエンジニア トラフィックを転送できるようになり、Resource Reservation Protocol（RSVP）によるトラフィック エンジニアリング（TE）が不要となります。これは、増加するネットワークの拡張性と仮想化の要求に対し、コントロール プレーンの新しいオプションを提供するものです。

◦    レイヤ 3 （v4/v6）ユニキャストおよびマルチキャスト ルーティング プロトコル スイートに対する包括的なプロトコルサポート。サポートされるプロトコルには、BGP、Open Shortest Path First（OSPF）、Enhanced Interior Gateway Routing Protocol（EIGRP）、Routing Information Protocol Version 2（RIPv2）、Protocol Independent Multicast Sparse Mode（PIM-SM）、Source-Specific Multicast（SSM）、Multicast Source Discovery Protocol（MSDP）が含まれます。

●     拡張可能なプログラマビリティ

◦    Power On Auto Provisioning によるデイゼロ自動化機能により、プロビジョニング時間を大幅に短縮。

◦    主要な DevOps 設定管理アプリケーション（Ansible、Chef、Puppet、SALT など）に向けた業界トップクラスの統合機能。RESTCONF/NETCONF による広範なネイティブの YANG および業界標準の OpenConfig モデルをサポートします。

◦    スイッチのすべての CLI 関数に対応する広範な API（HTTP/HTTPs 経由の JSON ベース RPC）。

●     高い拡張性、柔軟性

◦    柔軟性の高い転送テーブルが EX モデルで最大 100 万個の共有エントリをサポートします。TCAM スペースの柔軟な使用により、アクセス コントロール リスト（ACL）テンプレートのカスタム定義が可能です。

●     インテリジェントなバッファ管理

◦    このプラットフォームは、シスコの革新的でインテリジェントなバッファ管理機能を提供します。これにより、マイスフローとエレファントフローを区別し、これらに対して、リンク輻輳が発生した場合にはネットワーク転送要件に基づいて異なるキュー管理スキームを適用することができます。

◦    インテリジェントなバッファ管理機能には、次の機能が含まれます。

◦    エレファントトラップ（ETRAP）による Approximate Fair Dropping（AFD）。AFD は ETRAP を使用して、持続的なエレファントフローを短時間のマイスフローから識別します。AFD は、マイスフローにドロップアルゴリズムが適用されないようにすることで、マイスフローが適正な割合の帯域幅を使用でき、帯域幅を大量に消費するエレファントフローによってその利用可能帯域が圧迫されることのないようにします。また、AFD はエレファントフローをトラッキングし、これに対し出力キューの AFD アルゴリズムが適用されるようにして、偏りのない帯域幅が割り当てられるように制御します。

◦    エレファントフローをトラッキングし、これに対し出力キューの AFD アルゴリズムが適用されるようにして、偏りのない帯域幅が割り当てられるように制御します。

◦    ETRAP は、着信フローのバイト数を測定し、これをユーザー定義の ETRAP しきい値と比較します。フローがこのしきい値を越えると、エレファントフローになります。

◦    ダイナミックパケット優先性（DPP）により、マイスフローとエレファントフローを 2 つの異なるキューに分離する機能が提供されるため、これらに対してバッファスペースを別々に割り当てることができます。マイスフロー（輻輳と遅延の影響を受けやすい）をプライオリティキューに入れ、エレファントフローが全リンク帯域幅を使用できるようにする再順序付けを回避することができます。

●     ハードウェアおよびソフトウェアの高可用性

◦    Virtual Port-Channel（vPC）テクノロジーにより、スパニング ツリー プロトコルを不要にして、レイヤ 2 マルチパスを提供します。また、既存の管理モデルや展開モデルを変更しなくても、2 分割帯域幅を十分に活用し、レイヤ 2 論理トポロジを簡素化できるようになります。

◦    64 方向の等コストマルチパス（ECMP）ルーティングにより、レイヤ 3 ファットツリー設計が可能になります。そのため、ネットワークのボトルネック回避、復元力の向上、ネットワークをほとんど中断させないキャパシティ増強などを実現できます。

◦    高度なリブート機能として、ホット/コールド パッチ機能などがあります。

◦    N+1 の冗長構成でホットスワップ可能な電源ユニット（PSU）とファンが使用されています。

●     実績のある包括的な革新技術を活用し、Cisco NX-OS ソフトウェア オペレーティング システムを基盤として専用に設計

◦    単一のバイナリイメージが Cisco Nexus 9000 シリーズの全スイッチに対応しているため、イメージ管理がシンプルになります。このオペレーティングシステムはモジュラ型で、各ルーティング プロトコル専用のプロセスに対応し、可用性を高めながら障害を切り分けます。プロセスで障害が発生しても、ステート情報を失わずにプロセスを再起動できます。オペレーティング システムは、ホット/コールド パッチおよびオンライン診断をサポートしています。

◦    Data Center Network Manager（DCNM）は、NX-OS 対応のあらゆる導入環境のためのネットワーク管理プラットフォームであり、Cisco Nexus 駆動型データセンターの新たなファブリックアーキテクチャ、IP Fabric for Media、およびストレージネットワーキング導入環境にわたって管理するシステムです。プロビジョニングを数日から数分に短縮し、デイゼロからデイ N まで導入を簡素化します。トポロジ、ネットワーク ファブリック、およびインフラストラクチャのグラフィカルな運用の可視性により、トラブルシューティングのサイクルを短縮します。テンプレート化された導入モデルと、自動修復機能を備えた設定コンプライアンスアラートにより、設定エラーを排除し、クローズドループの継続的な変更を自動化します。ファブリック、デバイスおよびトポロジに関してリアルタイムで提供される健全性の概要を活用できます。VMware によるコンピューティングの可視化を含む、ファブリック（アンダーレイ、オーバーレイ、仮想および物理エンドポイント）の可視性を相関させることが可能です。

◦    Cisco Nexus Data Broker によるネットワークトラフィックのモニタリング：ネットワークトラフィックのモニタリングと分析のために、シンプルでスケーラブル、かつコスト効率の高いネットワーク テスト アクセス ポイント（TAP）および Cisco Switched Port Analyzer（SPAN）アグリゲーションを構築します。

●     Cisco Tetration プラットフォームのサポート

◦    Cisco Nexus 9300 シリーズ スイッチから収集されるテレメトリ情報は、デフォルトでは 100 ミリ秒ごとにスイッチの特定用途集積回路（ASIC）から直接エクスポートされます。この情報は、次の 3 種類のデータで構成されます。（a）フロー情報。この情報には、フローの開始時のエンドポイント、プロトコル、ポート、フローがアクティブだった期間などについての情報が含まれます。（b）パケット間の変動。この情報には、フロー内でのパケット間の変動がキャプチャーされます。たとえば、存続可能時間（TTL）、IP および TCP フラグ、ペイロード長などの変動です。（c）コンテキスト詳細情報。コンテキスト情報は、パケットヘッダー外部から得られます。コンテキスト情報には、バッファ使用率の変動、フロー内でのパケット ドロップ、トンネル エンドポイントとの関連付けなどがあります。

◦    Cisco Tetration^™ プラットフォームはこのテレメトリ情報を処理し、監視なしの機械学習とふるまい分析を使用して、データセンター全体をリアルタイムで幅広く可視化します。Tetration プラットフォームは、アルゴリズムアプローチを使用してアプリケーションに関する詳しい分析結果とインタラクションを提供し、運用の大幅な簡素化やゼロトラストモデルを実現し、プログラム可能なインフラストラクチャへのアプリケーションの移行を可能にします。詳細については、https://www.cisco.com/jp/go/tetration を参照してください。

●     Cisco Network Assurance Engine（NAE）

◦    Cisco NAE は、ネットワーク インフラストラクチャがポリシーの目的に従って動作しているかどうかを継続的に検証し、ポリシー、設定および動的状態のレベルで、オペレータに代わって推論する数学的モデルの力を活用します。NAE は、ネットワークの問題を正確に示し、影響を受けるアプリケーションまたはネットワークの部分を特定し、根本原因を診断して修正方法を提案することができます。その継続的な検証アプローチを通じて、Day 2 オペレーションの方法をリアクティブからプロアクティブに変革し、これをパケットデータを使用することなく実現します。NAE は、変更の影響を予測し、ネットワーク関連の IT インシデントを削減し、平均修復時間を最大 66% 短縮することで、停止が回避されるよう支援します。NAE は、ネットワークセキュリティとセグメンテーションのコンプライアンスの確保にも役立ちます。NAE の詳細については、https://www.cisco.com/c/ja_jp/products/data-center-analytics/network-assurance-engine/index.html を参照してください。

製品仕様

Cisco Nexus 9300 シリーズ スイッチは、業界をリードする密度とパフォーマンスに加え、ポート設定の柔軟性にも優れ、既存の銅線ケーブルおよび光ファイバケーブルの配線にも対応します（表 2）。

表 2                      Cisco Nexus 9300 シリーズ スイッチの仕様

表 3 に、Cisco Nexus 9300 シリーズ スイッチのパフォーマンスと拡張性に関する仕様を示します。（機能のサポート情報については、ソフトウェアリリースノートを参照してください）。

表 3                      ハードウェアのパフォーマンスと拡張性に関する仕様^*

Cisco Nexus 9300 シリーズ スイッチについて、表 4 に環境特性を、表 5 に重量を示します。

表 4                      環境特性

表 5                      重量

表 6 に、Cisco Nexus 9300 シリーズ スイッチが適合する標準規格の概要を示します。

表 6                      適合規格：安全性および EMC

ソフトウェア ライセンスおよびサポートされている光ファイバ

Cisco Nexus 9000 シリーズ スイッチ向けのこのソフトウェア パッケージは、柔軟性と包括的なフィーチャ セットを提供します。デフォルトのシステム ソフトウェアには、包括的なレイヤ 2 のセキュリティおよび管理フィーチャ セットが内蔵されています。レイヤ 3 IP ユニキャスト/IP マルチキャスト ルーティング、Cisco Nexus Data Broker などの追加機能を有効にするには、追加ライセンスをインストールする必要があります。お客様の要件に応じて、ライセンスはサブスクリプションと永久のどちらでも選択できます。ライセンス ガイド に、各種の高度な機能を有効にするために利用できるソフトウェア パッケージとライセンスが示されています。最新のソフトウェア リリース情報と推奨事項については、https://www.cisco.com/jp/go/nexus9000 にある製品速報を参照してください。

利用可能な光ファイバモジュールと、サポートされている各モジュールの最小要件となるソフトウェアリリースの詳細については、 シスコの光ファイバ互換性マトリックスを参照してください。

発注情報

表 7 に、Cisco Nexus 9300 シリーズ スイッチの発注情報を示します。

表 7                      発注情報

保証、サービス、サポート

Cisco Nexus 9300 シリーズ スイッチには、1 年間のハードウェア限定保証が付いています。これには、返品許可（RMA）の受領後 10 営業日以内にハードウェアを交換するサービスが含まれています。

シスコでは、Cisco Nexus 9300 シリーズの導入の各段階で、次のようなプロフェッショナル サービス、ソリューションサービス、製品サポートサービスを幅広く提供しています。

●     Cisco Data Center Quick Start Service for Cisco Nexus 9000 Series Switches：技術的なアドバイスやサポートを含むコンサルティングサービスを提供し、Cisco Nexus 9000 シリーズ スイッチの導入を支援します。

●     Cisco Data Center Accelerated Deployment Service for Cisco Nexus 9000 Series Switches：このサービスは、計画、設計、および実装の専門知識を提供し、プロジェクトの実運用を支援します。また、推奨される次のステップや概要レベルのアーキテクチャ設計、環境に合わせて導入規模を拡張するためのガイドラインなども提供します。

●     Cisco Migration Service for Cisco Nexus 9000 Series Switches：このサービスは、Cisco Catalyst^® 6000 シリーズ スイッチから Cisco Nexus 9000 シリーズ スイッチへの移行を支援します。

●     シスコ製品サポート：シスコのソフトウェアとハードウェア製品、および Cisco Nexus 9000 シリーズ スイッチのテクノロジーを対象に、24 時間 365 日体制で世界中のお客様にサポート サービスが提供されています。シスコから提供される高度なサポートオプションには、Cisco ACI のソリューションサポート、Cisco SMARTnet^™ サービス、Cisco Smart Net Total Care^®* サービスが含まれます。

詳細については、https://www.cisco.com/jp/go/services を参照してください。

シスコの環境維持への取り組み

シスコの企業の社会的責任（CSR）レポートの「環境の持続性」セクションでは、製品、ソリューション、運用・拡張運用、サプライチェーンに対する、シスコの環境持続性ポリシーとイニシアチブを掲載しています。

次の表に、環境の持続性に関する主要なトピック（CSR レポートの「環境の持続性」セクションに記載）への参照リンクを示します。

シスコでは、パッケージデータを情報共有目的でのみ提供しています。これらの情報は最新の法規制を反映していない可能性があります。シスコは、情報が完全、正確、または最新のものであることを表明、保証、または確約しません。これらの情報は予告なしに変更されることがあります。

Cisco Capital

目的達成に役立つ柔軟な支払いソリューション

Cisco Capital^® により、目標を達成するための適切な技術を簡単に取得し、ビジネス変革を実現し、競争力を維持できます。総所有コスト（TCO）の削減、資金の節約、成長の促進に役立ちます。シスコの柔軟な支払いソリューションは 100 か国以上で利用可能であり、ハードウェア、ソフトウェア、サービス、およびサードパーティ製の補完的な機器を、利用しやすい計画的な支払方法で購入できます。詳細はこちらをご覧ください。

詳細情報

Cisco Nexus 9000 シリーズ スイッチ、最新のソフトウェアリリース情報および推奨事項の詳細については、https://www.cisco.com/jp/go/nexus9000 を参照してください。

マニュアルの変更履歴
