Cisco Nexus 9300-FX2 シリーズ スイッチのデータシート

Data Sheet

ダウンロード オプション

  • PDF
    (1.2 MB)
    Adobe Reader を使ってさまざまなデバイスで表示
Updated: 2021 年 1 月 22 日

ダウンロード オプション

  • PDF
    (1.2 MB)
    Adobe Reader を使ってさまざまなデバイスで表示
Updated: 2021 年 1 月 22 日




製品の概要   3

スイッチ モデル   3

特長と利点   5

製品仕様   9

ソフトウェア ライセンスおよびサポートされている光ファイバ   13

発注情報   14

保証、サービス、サポート   16

シスコの環境保全への取り組み   17

Cisco Capital 17

詳細情報   18

製品の概要

Cisco Nexus® 9300-FX2 シリーズ スイッチは、 Cisco  クラウド スケール テクノロジーに基づく固定 Cisco Nexus 9000 プラットフォームに属します。このプラットフォームでは、ワイヤレートのセキュリティとテレメトリにより、コスト効率の高いクラウドスケール導入、エンドポイント数の増加、およびクラウド サービスがサポートされています。このプラットフォームは、高いパフォーマンスを実現するよう設計された最新のシステム アーキテクチャの上に構築されており、スケーラビリティが高いデータセンターと成長する企業のニーズの変化に対応します。

Cisco Nexus 9300-FX2 シリーズは、Nexus 9300-FX シリーズ スイッチを拡張して帯域幅容量を向上させた製品
です。このシリーズのスイッチには、既存のデータセンターでサーバの速度を、1 Gbps または 10 Gbps から 25 Gbps へ、またアグリゲーション レイヤの速度を 10 Gbps および 40 Gbps から 50 Gbps および 100 Gbps へ透過的に移行するためのさまざまなインターフェイス オプションがあります。これらのプラットフォームは、顧客の投資を保護し、大きなバッファ、レイヤ 2 およびレイヤ 3 の非常に柔軟な拡張性、パフォーマンスを提供します。これにより、仮想データセンターと自動化されたクラウド環境におけるニーズの変化に対応できます。

Cisco Nexus 9000 シリーズ スイッチには 2 種類の運用モードがあります。組織は Cisco  NX-OS ソフトウェアを使用して、標準的な Cisco Nexus スイッチ環境にスイッチを展開できます(NX-OS モード)。また、Cisco Application Centric InfrastructureCisco ACI)プラットフォームに対応したインフラストラクチャを展開する
なら、ポリシー ベースの自動システム管理アプローチを最大限に活用できます(ACI モード)。

スイッチ モデル

表 1.                Cisco Nexus 9300-FX2 シリーズ スイッチ

モデル

説明

Cisco Nexus 9336C-FX2

40/100 Gbps QSFP28 ポート x 36

Cisco Nexus 93240YC-FX2

1/10/25 Gbps ファイバポート X 4840/100 Gbps QSFP28 ポート X 12

Cisco Nexus 93360YC-FX2

1/10/25 Gbps ファイバポート X 9640/100 Gbps QSFP28 ポート X 12

Cisco Nexus 93216TC-FX2

100M/1/10G BASE-T ポート X 9640/100 ギガビット QSFP28 ポート X 12

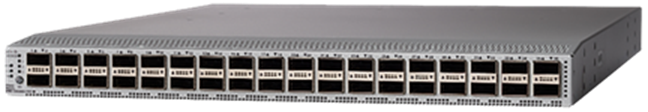

Cisco Nexus 9336C-FX2 スイッチ(図1)は 1RU スイッチで、7.2 Tbps の帯域幅と 2.4 bpps 以上のスループットをサポートしています。このスイッチは、1/10/25/40/50/100 Gbps に設定でき、コンパクトなフォーム ファクタで柔軟なオプションが提供されます。ブレークアウトはすべてのポートでサポートされています。詳細については、下の機能の表を参照してください。

Cisco Nexus 9336C-FX2 Switch

図 1.

Cisco Nexus 9336C-FX2 スイッチ

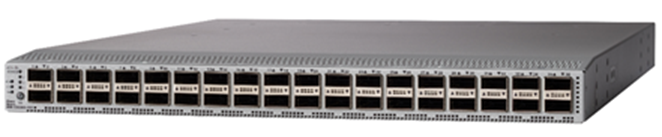

Cisco Nexus 9336C-FX2-E スイッチ(図2)は 1RU スイッチで、7.2 Tbps の帯域幅と 2.4 bpps 以上をサポートしています。このスイッチは、1/10/25/40/50/100 Gbps または 1632 Gbps ファイバ チャンネル ポート[2]に設定でき、コンパクトなフォーム ファクタで柔軟なオプションが提供されます。ブレークアウトはすべてのポートでサポートされています。詳細については、下の機能の表を参照してください。

Cisco Nexus 9336C-FX2 Switch

図 2.

Cisco Nexus 9336C-FX2-E スイッチ

Cisco Nexus 93240YC-FX2 スイッチ(図 3)は、4.8 Tbps の帯域幅と 2.5 bpps 以上のスループットをサポートしています。48 個のダウンリンク ポートは 1/10/25 Gbps をサポートしています。12 個のアップリンク ポートを 40/100 Gbps ポートとして設定できるため、柔軟な移行が可能になります。このスイッチは、コンパクトなフォーム ファクタの非オーバーサブスクライブ ソリューションに最適です。このスイッチの FC-FEC および RS-FEC は、より長い距離で 25 Gbps に対応しています。

Cisco Nexus 93240YC-FX2 Switch

図 3.

Cisco Nexus 93240YC-FX2 スイッチ

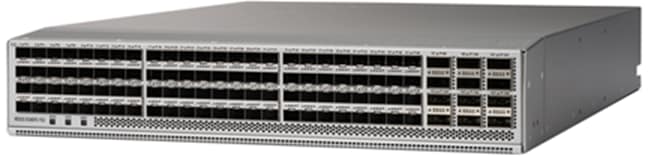

Cisco Nexus 93360YC-FX2 リーフ スイッチは、2 ラック ユニット(2RU)のリーフ スイッチで、96 個の固定 10/25G SFP+ ポートと 12 個の固定 40/100G QSFP28 ポートのすべてにおいて、7.2 Tbps の帯域幅と 2.4 bpps のスループットをサポートしています(図 3)。96 個のダウンリンク ポートは 1/10/25 Gbps をサポートしています。12 個のアップリンク ポートを 40/100 Gbps ポートとして設定できるため、柔軟な移行が可能になります。
このスイッチの FC-FEC および RS-FEC は、より長い距離で 25 Gbps に対応しています。詳細については、下の機能の表を参照してください。

Cisco Nexus 93360YC-FX2 Switch

図 4.

Cisco Nexus 93360YC-FX2 スイッチ

Cisco Nexus 93216TC-FX2 スイッチ(図 5)は 2RU スイッチで、4.32 Tbps の帯域幅と 2.5 bpps 以上のスループットをサポートしています。93216TC-FX2 96 個の 10G BASE-T ダウンリンク ポートは、100 Mbps1 Gbps、または 10 Gbps のいずれかに設定できます。12 個のアップリンク ポートを 40/100 Gbps ポートとして設定できるため、柔軟な移行が可能になります。

Cisco Nexus 93216TC-FX2 Switch

図 5.

Cisco Nexus 93216TC-FX2 スイッチ

特長と利点

Cisco Nexus 9300-FX2 シリーズの機能および利点は次のとおりです。

      柔軟なアーキテクチャ

    業界トップクラスのソフトウェア定義型ネットワーキング ソリューションである Cisco ACI のサ
ポート。

    階層型マルチサイト サポートを含む標準規格に準拠した VXLAN EVPN ファブリックのサポート(詳細については、MP-BGP EVPN コントロール プレーンを使用した VXLAN ネットワーク [英語] を参照してください)。

    3 階層の BGP アーキテクチャにより、水平、ノンブロッキングの IPv6 ネットワーク ファブリックを Web スケールで実現可能です。

    セグメント ルーティングにより、ネットワークはマルチプロトコル ラベル スイッチング(MPLS)パケットとエンジニア トラフィックを転送できるようになり、Resource Reservation ProtocolRSVP)によるトラフィック エンジニアリング(TE)が不要となります。これは、増加するネットワークの拡張性と仮想化の要求に対し、コントロール プレーンの新しいオプションを提供するものです。

    レイヤ 3 v4/v6)ユニキャストおよびマルチキャスト ルーティング プロトコル  スイートに対する包括的なプロトコル サポート。サポートされるプロトコルには、BGPOpen Shortest Path FirstOSPF)、Enhanced Interior Gateway Routing ProtocolEIGRP)、Routing Information Protocol Version 2RIPv2)、Protocol Independent Multicast Sparse ModePIM-SM)、Source-Specific MulticastSSM)、Multicast Source Discovery ProtocolMSDP)が含まれます。

      拡張可能なプログラマビリティ

    Power On Auto Provisioning によるデイゼロ自動化機能により、プロビジョニング時間を大幅に短縮。

    主要な開発設定管理アプリケーション(AnsibleChefPuppetSALT など)に向けた業界トップクラスの統合機能。RESTCONF/NETCONF による広範なネイティブの YANG および業界標準の OpenConfig モデルをサポートします。

    スイッチのすべての CLI 関数に対応する広範な APIHTTP/HTTPs 経由の JSON ベース RPC)。

      優れた拡張性、柔軟性およびセキュリティ

    柔軟性の高い転送テーブルが FX2 モデルで最大 100 万個の共有エントリをサポートします。TCAM
スペースの柔軟な使用により、アクセス コントロール リスト(ACL)テンプレートのカスタム定義が可能です。

    9300-FX2 モデルのすべてのポートが 1 Gbps 以上の速度で IEEE 802.1ae MAC SecurityMACsec[1]
および Cloudsec[1]VTEP to VTEP 暗号化)をサポートしており、物理層でトラフィックを暗号化でき、セキュアサーバ、境界リーフ、およびリーフからスパインへの接続が提供されます。

      インテリジェントなバッファ管理

    このプラットフォームは、シスコの革新的でインテリジェントなバッファ管理機能を提供します。これにより、マイスフローとエレファントフローを区別し、これらに対して、リンク輻輳が発生した場合にはネットワーク転送要件に基づいて異なるキュー管理スキームを適用することができます。

    インテリジェントなバッファ管理機能には、次の機能が含まれます。

    エレファントトラップ(ETRAP)による Approximate Fair DroppingAFD)。AFD ETRAP を使用して、持続的なエレファントフローを短時間のマイスフローから識別します。AFD は、マイスフローにドロップアルゴリズムが適用されないようにすることで、マイスフローが適正な割合の帯域幅を使用でき、帯域幅を大量に消費するエレファントフローによってその利用可能帯域が圧迫されることのないようにします。また、AFD はエレファントフローをトラッキングし、これに対し出力キューの AFD アルゴリズムが適用されるようにして、偏りのない帯域幅が割り当てられるように制御します。

    ETRAP は、着信フローのバイト数を測定し、これをユーザ定義の ETRAP しきい値と比較します。フローがこのしきい値を越えると、エレファントフローになります。

    ダイナミックパケット優先性(DPP)により、マイスフローとエレファントフローを 2 つの異なるキューに分離する機能が提供されるため、これらに対してバッファスペースを別々に割り当てることができ
ます。マイスフロー(輻輳と遅延の影響を受けやすい)をプライオリティキューに入れ、エレファントフ
ローが全リンク帯域幅を使用できるようにする再順序付けを回避することができます。

      コンバージドイーサネット経由の RDMERoCE のサポート

    このプラットフォームは、次に示すように、DCB をサポートするコンバージドイーサネット経由の RDMA 向けにロスレストランスポートを提供します。

    プライオリティベースのフロー制御(PFC):ネットワーク内のドロップと、プライオリティクラス単位のポーズフレームの伝搬を防止します。

    拡張伝送選択(ETS):ネットワークの競合状況においてプライオリティクラス単位の帯域幅を確保し
ます。

    Data Center Bridging Exchange プロトコル(DCBX):エンドポイントでプライオリティと帯域幅の情報を検出して交換します。

    プラットフォームでは、Explicit Congestion NotificationECN:明示的輻輳通知)もサポートされてい
ます。この機能により、輻輳の影響を受けたパケットをマーキングすることで、トラフィックをドロップせずに、IP フローごとにエンドツーエンドの通知が提供されます。このプラットフォームでは、輻輳の影響を受けマーキングされたパケットの数に関する ECN の統計情報をトラッキングすることができます。

      LAN SAN の統合

    ファイバ チャネル[2]および Fibre Channel over EthernetFCoEN ポート仮想化(NPV)のサポートにより、ネットワーク管理者はファイバ チャネル ネットワークの拡張時に、そのネットワークでのドメイン ID と管理ポイントを制御できます。この機能により、信頼性のあるロスレス イーサネット ネットワーク上に LAN および SAN コンバージドネットワークが実現します。

      ハードウェアおよびソフトウェアの高可用性

    Virtual Port-ChannelvPC)テクノロジーにより、スパニング ツリー プロトコルを不要にして、レイヤ 2 マルチパスを提供します。また、既存の管理モデルや展開モデルを変更しなくても、2 分割帯域幅を十分に活用し、レイヤ 2 論理トポロジを簡素化できるようになります。

    64 方向の等コストマルチパス(ECMP)ルーティングにより、レイヤ 3 ファットツリー設計が可能になります。そのため、ネットワークのボトルネック回避、復元力の向上、ネットワークをほとんど中断させないキャパシティ増強などを実現できます。

    高度なリブート機能として、ホット/コールド パッチ機能などがあります。

    N+1 の冗長構成でホットスワップ可能な電源ユニット(PSU)とファンが使用されています。

      実績のある包括的な革新技術を活用し、Cisco NX-OS ソフトウェア オペレーティング システムを基盤として専用に設計

    単一のバイナリイメージが Cisco Nexus 9000 シリーズの全スイッチに対応しているため、イメージ管理がシンプルになります。このオペレーティングシステムはモジュラ型で、各ルーティング プロトコル専用のプロセスに対応し、可用性を高めながら障害を切り分けます。プロセスで障害が発生しても、ステート情報を失わずにプロセスを再起動できます。オペレーティング システムは、ホット/コールド パッチおよびオンライン診断をサポートしています。

    Data Center Network ManagerDCNM)は、NX-OS 対応のあらゆる導入環境のためのネットワーク管理プラットフォームであり、Cisco Nexus® 駆動型データセンターの新たなファブリック アーキテクチャ、IP Fabric for Media、およびストレージ ネットワーキング導入環境にわたって管理するシステムです。プロビジョニングを数日から数分に短縮し、デイゼロからデイ N まで導入を簡素化します。トポロジ、ネットワーク ファブリック、およびインフラストラクチャのグラフィカルな運用の可視性により、トラブルシューティングのサイクルを短縮します。テンプレート化された導入モデルと、自動修復機能を備えた設定コンプライアンスアラートにより、設定エラーを排除し、クローズドループの継続的な変更を自動化します。ファブリック、デバイスおよびトポロジに関してリアルタイムで提供される健全性の概要を活用できます。VMware によるコンピューティングの可視化を含む、ファブリック(アンダーレイ、オーバーレイ、仮想および物理エンドポイント)の可視性を相関させることが可能です。

    Cisco Nexus Data Broker によるネットワークトラフィックのモニタリング:ネットワークトラフィックのモニタリングと分析のために、シンプルでスケーラブル、かつコスト効率の高いネットワーク テスト アクセス ポイント(TAP)および Cisco Switched Port AnalyzerSPAN)アグリゲーションを構築し
ます。

      Cisco Tetration Analytics プラットフォームのサポート

    Nexus 9300 シリーズ スイッチから収集されるテレメトリ情報は、デフォルトでは 100 ミリ秒ごとにスイッチの特定用途集積回路(ASIC)から直接エクスポートされます。この情報は、次の 3 種類のデータ
で構成されます。(a)フロー情報。この情報には、フローの開始時のエンドポイント、プロトコル、
ポート、フローがアクティブだった期間などについての情報が含まれます。(b)パケット間の変動。
この情報には、フロー内でのパケット間の変動がキャプチャーされます。たとえば、存続可能時間(TTL)、IP および TCP フラグ、ペイロード長などの変動です。(c)コンテキスト詳細情報。コンテキスト情報は、パケットヘッダー外部から得られます。コンテキスト情報には、バッファ使用率の変動、フロー内でのパケット ドロップ、トンネル エンドポイントとの関連付けなどがあります。

    Cisco Tetration Analytics プラットフォームではこのテレメトリ データを利用し、教師なし機械学習技術や動作分析により、データセンター内のあらゆる状況について非常に広範な可視性をリアルタイムで実現します。Cisco Tetration Analytics プラットフォームは、アルゴリズム アプローチを使用してアプリケーションに関する詳しい分析結果とインタラクションを提供し、運用の大幅な簡素化やゼロトラストモデルを実現し、プログラム可能なインフラストラクチャへのアプリケーションの移行を可能にします。詳細については、https://www.cisco.com/jp/go/tetration を参照してください。

      Cisco Network Assurance EngineNAE

    Cisco NAE は、ネットワーク インフラストラクチャがポリシーの目的に従って動作しているかどうかを継続的に検証し、ポリシー、設定および動的状態のレベルで、オペレータに代わって推論する数学的モデルの力を活用します。NAE は、ネットワークの問題を正確に示し、影響を受けるアプリケーションまたはネットワークの部分を特定し、問題の根本原因を特定してこれを修正する方法を提案することができます。その継続的な検証アプローチを通じて、Day 2 オペレーションの方法をリアクティブからプロアクティブに変革し、これをパケットデータを使用することなく実現します。NAE は、変更の影響を予測し、ネットワーク関連の IT インシデントを削減し、平均修復時間を最大 66% 短縮することで、停止が回避されるよう支援します。NAE は、ネットワークセキュリティとセグメンテーションのコンプライアンスの確保にも役立ちます。NAE の詳細については、https://www.cisco.com/c/ja_jp/products/data-center-analytics/network-assurance-engine/index.html を参照してください。

製品仕様

Cisco Nexus 9300-FX2 シリーズは、業界をリードする密度とパフォーマンスに加え、ポート設定の柔軟性にも優れ、既存の銅線ケーブルおよび光ファイバケーブルの配線にも対応します(表 2)。

表 2.                Cisco Nexus 9300-FX2 シリーズ スイッチの仕様

機能

Cisco Nexus 9336C-FX2

Cisco Nexus 9336C-FX2-E

Cisco Nexus 93240YC-FX2

Cisco Nexus 93360YC-FX2

Cisco Nexus 93216TC-FX2

ポート

36 x 40/100-Gbps QSFP28 ポート

36 x 40/100-Gbps QSFP28 ポート

1/10/25 Gbps ポート X 4840/100 Gbps QSFP28 ポート X 12

1/10/25 Gbps ポート X 9640/100 Gbps QSFP28 ポート X 12

100M/1/10G BASE-T ポート X 9640/100 Gbps QSFP28 ポート X 12

サポート速度

1/10/25/40/100 Gbps イーサネット

次に示すブレークアウトがすべてのポート(1 36)でサポートされます。

100G2x50G NRZ

40G ネイティブ、4x10/25GQSA の場合に 10G

QSA の場合に 1G(ポート 1 6 および 33 36 を除く)

1/10/25/40/100 Gbps イーサネット

次に示すブレークアウトがすべてのポート(1 36)でサポートされます。

100G2x50G NRZ

40G ネイティブ、4x10/25GQSA の場合に 10G

QSA の場合に 1G(ポート 1 6 および 33 36 を除く)

16/32 Gbps ファイバ チャネル[2]

ダウンリンクで 1/10/25 Gbps

アップリンク 40/100 Gbps

ダウンリンクで 1/10/25 Gbps

アップリンク 40/100 Gbps

ブレークアウトがサポートされているポート(97 108):4x10/25G

100 M/1/10 Gbps RJ45 ダウンリンク

アップリンク 40/100 Gbps

ブレークアウトがサポートされているポート(97 108):4x10/25G

CPU

4 コア

4 コア

4 コア

4 コア

4 コア

システム メモリ

24 GB

24 GB

最大 24 GB

最大 24 GB

最大 24 GB

SSD ドライブ

128 GB

128 GB

128 GB

128 GB

128 GB

システム バッファ

40 MB

40 MB

40 MB

40 MB

40 MB

管理ポート

2 ポート:
RJ-45 X 1
SFP+ X 1

2 ポート:RJ-45 X 1SFP+ X 1

2 ポート:
RJ-45 X 1SFP+ X 1

2 ポート:
RJ-45 X 1SFP+ X 1

2 ポート:
RJ-45 X 1SFP+ X 1

USB ポート

1

1

1

1

1

RS-232 シリアル ポート

1

1

1

1

1

電源(最大 2 つ)

750W AC*1100W AC1100W DC1100W HVAC/HVDC

750W AC*1100W AC1100W DC1100W HVAC/HVDC**

750W AC*1100W AC1100W DC1100W HVAC/HVDC

1200W AC1200W HVAC/HVDC

1200W AC1200W HVAC/HVDC

標準電力(AC

337W

337W

298W

404W

580 W

最大電力(AC

719W

719W

708W

900 W

965W

入力電圧(AC

100 240 V

100 240 V

100 240 V

100 240 V

100 240 V

入力電圧(高電圧 AC [HVAC]

100 277V

100 277V

100 277V

100 277V

100 277V

入力電圧(DC

-40 -72V

-40 -72V

-40 -72V

-40 -72V

-40 -72V

入力電圧(高電圧 DC [HVDC]

-240 -380 V

-240 -380 V

-240 -380 V

-240 -380V

-240 -380V

周波数(AC

50 60 Hz

50 60 Hz

50 60 Hz

50 60 Hz

50 60 Hz

ファン

デュアルファントレイ X 3

6

5

ファン トレイ X 3

ファン トレイ X 3

エアーフロー

ポート側吸気、排気

ポート側吸気、排気

ポート側吸気、排気

ポート側吸気、排気

ポート側吸気、排気

寸法
(高さ x x
奥行)

4.4 X 43.9 X 62.3 cm 1.72 X 17.3 X 24.5 インチ)

4.4 X 43.9 X 62.7 cm 1.72 X 17.3 X 24.7 インチ)

5.3 X 43.9 X 59.1 cm
2.1 X 17.3 X 23.3 インチ)

3.38 X 17.41 X 24.14 インチ(8.59 X 44.23 X 61.31 cm

8.59 X 44.2 X 59.9 cm3.38 X 17.41 X 23.6 インチ)

音響

76.2 dBA50% のファン速度)、85.3 dBA70% のファン速度)、92.3 dBA100% のファン
速度)

74.7 dBA50% のファン速度)、80.4 dBA70% のファン速度)、88.1 dBA100% のファン速度)

76.4 dBA50% のファン速度)、83.3 dBA70% のファン速度)、92.1 dBA100% のファン速度)

76.7 dBA40% のファン速度)、88.7 dBA70% のファン速度)、97.4 dBA100% のファン速度)

76.7 dBA40% のファン速度)、88.7 dBA70% のファン速度)、97.4 dBA100% のファン速度)

RoHS 準拠

対応

対応

対応

対応

対応

MTBF

352,590 時間

292,740時間

365,610 時間

320,040 時間

290,680 時間

最小 ACI イメージ

ACI-N9KDK9-13.1.2



ACI-N9KDK9-14.0

ACI-N9KDK9-14.1.2



最小 NX-OS
メージ

NXOS-703I7.3

NXOS-10.11

NXOS-703I 7.3

NXOS-9.3 1



* 標準/ 最大消費電力の値は、電源回路からの入力に基づきます。電源の値(例:1100W AC 電源:NXA-PAC-1100W-PI )は、スイッチ内への出力定格に基づきます。
** サポートはロードマップにあります

3 に、Cisco Nexus 9300-FX2/FX2-E シリーズ スイッチのパフォーマンスと拡張性に関する仕様を示します。(機能のサポート情報については、ソフトウェアリリースノートを参照してください)。

表 3.                ハードウェアのパフォーマンスと拡張性に関する仕様*

項目

Cisco Nexus 9300-FX2 シリーズ スイッチ

最長プレフィクス照合(LPM)ルートの最大数**

896,000

IP ホストエントリの最大数**

896,000

MAC アドレスエントリの最大数**

256,000

マルチキャスト ルートの最大数

128,000

Interior Gateway Management ProtocolIGMP)のスヌーピング グループ数

出荷時: 8,000

最大値: 32,000

スイッチ 1 台あたりの Cisco Nexus 2000 シリーズ ファブリック エクステンダの最大数

16

アクセス コントロール リスト(ACL)エントリの最大数

フォワーディング エンジンのスライス
あたり:

5,000 ingress

2,000 egress

VLAN の最大数

4096***

仮想ルーティングおよび転送(VRF)インスタンスの最大数

出荷時: 1,000

最大値: 16,000

ECMP パスの最大数

64

ポート チャネルの上限数

512

ポート チャネルの最大リンク数

32

アクティブな SPAN セッションの数

4

Rapid per-VLAN Spanning TreeRPVST)インスタンスの VLAN の最大数

3,967

ホットスタンバイ ルータ プロトコル(HSRP)グループの最大数

490

ネットワーク アドレス変換(NAT)エントリ数

1,023

マルチ スパニング ツリー(MST)インスタンスの最大数

64

Cisco Tetration Analytics プラットフォームに使用されるフローテーブルのサイズ

64,000

キューの数

8

* テンプレートの増加と拡張性の向上がロードマップで予定されています。特定のソフトウェアで検証された、最新の正確な拡張値については、 Cisco Nexus 9000 シリーズ検証済み拡張性ガイド を参照してください。
** フロー テーブルの RAW キャパシティー
*** 4096 のうち127 VLAN が予約されています。

Cisco Nexus 9300-FX2 シリーズ スイッチについて、表 4 に環境特性を、表 5 に重量を示します。

表 4.                環境特性

プロパティ

説明

動作温度

0 40°C32 104°F

非動作時(保管時)温度

-40 158°F-40 70°C

湿度

5 95%(結露しないこと)

高度

0 4,000 m0 13,123 フィート)

表 5.

コンポーネント

重量

Cisco Nexus 9336C-FX2(電源、ファンを搭載していない状態)

8.5 kg18.8 ポンド

Cisco Nexus 9336C-FX2-E ユニットあたりのシャーシ重量

8.5 kg18.8 ポンド

Cisco Nexus 93240YC-FX2(電源、ファンを搭載していない状態)

10 kg2.2 ポンド)

750W* AC 電源

1.1 kg2.42 ポンド

1100W AC 電源

1.1 kg2.42 ポンド

1100W DC 電源

1.11 kg2.45 ポンド)

1100W HVAC/HVDC 電源

1.12 kg2.46 ポンド)

Cisco Nexus 93360YC-FX2(電源、ファンを搭載していな
い状態)

12.4 kg27.4 ポンド)

Cisco Nexus 93216TC-FX2(電源、ファンを搭載していな
い状態)

12.4 kg27.4 ポンド

930 W DC 電源

1.1 kg2.42 ポンド

1200 W AC 電源

1.2 kg2.64 ポンド

1200W HVAC/HVDC 電源

1.14 kg2.52 ポンド)

ファントレイ:NXA-FAN-65CFM-F または
NXA-FAN-65CFM-B

0.3 kg0.6 ポンド

ファントレイ:NXA-FAN-35CFM-PE または NXA-FAN-35CFM-PI

0.1 kg0.26 ポンド)

NXA-FAN-160CFM-PI または NXA-FAN-160CFM-PE

0.50 kg1.3 ポンド

6 に、Cisco Nexus 9300-FX2 シリーズ スイッチが適合する標準規格の概要を示します。

表 6.                適合規格:安全性および EMC

仕様

説明

適合規格の遵守

本製品は、指令 2004/108/EC および 2006/95/EC による CE マークに準拠しています。

安全性

NEBS

  UL 60950-1 2
  CAN/CSA-C22.2 No. 60950-1 2
  EN 60950-1 2
  IEC 60950-1 2
  AS/NZS 60950-1
  GB4943

EMC:エミッション

  47CFR Part 15 CFR 47 )クラス A
  AS/NZS CISPR22 クラス A
  CISPR22 クラス A
  EN55022 クラス A
  ICES003 クラス A
  VCCI クラス A
  EN61000-3-2
  EN61000-3-3
  KN22 クラス A
  CNS13438 クラス A

EMC:イミュニティ

  EN55024
  CISPR24
  EN300386
  KN 61000-4 シリーズ

RoHS

本製品は、Ball Grid ArrayBGA)鉛ボールおよび鉛プレスフィットコネクタを除き、RoHS-6 に準拠しています。

ソフトウェア ライセンスおよびサポートされている光ファイバ

Cisco Nexus 9000 シリーズ向けのこのソフトウェア パッケージは、柔軟性と包括的なフィーチャ セットを提供します。デフォルトのシステム ソフトウェアには、包括的なレイヤ 2 のセキュリティおよび管理フィーチャ セットが内蔵されています。レイヤ 3 IP ユニキャスト/IP マルチキャスト ルーティング、Cisco Nexus Data Broker などの追加機能を有効にするには、追加ライセンスをインストールする必要があります。お客様の要件に応じて、ライセンスはサブスクリプションと永久のどちらでも選択できます。ライセンス ガイド に、各種の高度な機能を有効にするために利用できるソフトウェア パッケージとライセンスが示されています。最新のソフトウェア リリース情報と推奨事項については、https://www.cisco.com/jp/go/nexus9000 にある製品速報を参照してください。

利用可能な光ファイバモジュールと、サポートされている各モジュールの最小要件となるソフトウェアリリースの詳細については、https://www.cisco.com/c/ja_jp/support/interfaces-modules/transceiver-modules/products-device-support-tables-list.html を参照してください。

発注情報

7 に、Cisco Nexus 9300-FX シリーズ スイッチの発注情報を示します。

表 7.                構成情報

部品番号

製品の説明

基本部品番号

N9K-C9336C-FX2

Nexus 9000 固定、40G/100G QSFP28 ポート X 36

N9K-C9336C-FX2-E

Nexus 9000 固定、40G/100G QSFP28 ポート X 36

N9K-C93240YC-FX2

Nexus 9000 固定、1/10G/25G SFP ポート X 4840G/100G QSFP28 ポート X 12

N9K-C93360YC-FX2

Nexus 9000 固定、1/10G/25G SFP ポート X 9640G/100G QSFP28 ポート X 12

N9K-C93216TC-FX2

100 M/1/10G BASE-T X 96 40G/100G QSFP28 X 12

Nexus 9300-FX2 シリーズの電源

NXA-PAC-750W-PI*

Nexus 9000 750W AC 電源、ポート側吸気

NXA-PAC-750W-PE*

Nexus 9000 750W AC 電源、ポート側排気

NXA-PAC-1100W-PI2

Nexus 9000 1100W AC 電源、ポート側吸気

NXA-PAC-1100W-PE2

Nexus 9000 1100W AC 電源、ポート側排気

NXA-PDC-1100W-PI

Nexus 9000 1100W DC 電源、ポート側吸気

NXA-PDC-1100W-PE

Nexus 9000 1100W DC 電源、ポート側排気

NXA-PHV-1100W-PI

Nexus 1100W プラチナ HV-AC-DC 電源、ポート側吸気

NXA-PHV-1100W-PE

Nexus 1100W プラチナ HV-AC-DC 電源、ポート側排気

NXA-PAC-1200W-PE

Cisco Nexus 1200W AC 電源、ポート側排気

NXA-PAC-1200W-PI

Cisco Nexus 1200W AC 電源、ポート側吸気

N9K-PUV-1200W

Cisco Nexus 1200W200 277AC240 380DC、デュアル エアーフロー PSU

NXA-PDC-930W-PI

Cisco Nexus 930W DC 電源、ポート側吸気

NXA-PDC-930W-PE

Cisco Nexus 930W DC 電源、ポート側排気

Nexus 9300-FX2 シリーズのファン

5NXA-FAN-35CFM-PE

Nexus 用シングル ファン、35CFM、ポート側排気エアーフロー(Nexus 93240YC-FX2 でサポート)

NXA-FAN-35CFM-PI

Nexus 用シングル ファン、35CFM、ポート側吸気エアーフロー(Nexus 93240YC-FX2 でサポート)

NXA-FAN-65CFM-PE

Nexus 用デュアル ファン、65CFM、ポート側排気エアーフロー(Nexus 9336C-FX2 でサポート)

NXA-FAN-65CFM-PI

Nexus 用デュアル ファン、65CFM、ポート側吸気エアーフロー(Nexus 9336C-FX2 でサポート)

NXA-FAN-160CFM-PI

Cisco Nexus 用ファン、160CFM、ポート側吸気エアーフロー

NXA-FAN-160CFM-PE

Cisco Nexus 用ファン、160CFM、ポート側排気エアーフロー

Nexus 9300-FX2 シリーズのライセンス

C1E1TN9300XF-3Y

10/25/40G+ Nexus 9000 リーフ用 ACI & NX-OS サブスクリプション Essential パッケージ(有効期間 3 年)

C1E1TN9300XF-5Y

10/25/40G+ Nexus 9000 リーフ用 ACI & NX-OS サブスクリプション Essential パッケージ(有効期間 5 年)

C1A1TN9300XF-3Y

10/25/40G+ Nexus 9000 リーフ用 ACI & NX-OS サブスクリプション Advantage パッケージ(有効期間 3 年)

C1A1TN9300XF-5Y

10/25/40G+ Nexus 9000 リーフ用 ACI & NX-OS サブスクリプション Advantage パッケージ(有効期間 5 年)

ACI-ES-XF

10/25/40G+ Nexus 9000 リーフ用 ACI Essential ソフトウェア ライセンス

ACI-AD-XF

10/25/40G+ Nexus 9000 リーフ用 ACI Advantage ソフトウェア ライセンス

NXOS-ES-XF

10/25/40G+ Nexus 9000 リーフ用 NX-OS Essential ソフトウェア ライセンス

NX-OS-AD-XF

10/25/40G+ Nexus 9000 リーフ用 NX-OS Advantage ソフトウェア ライセンス

電源コード

CAB-250V-10A-AR

AC 電源コード、250 V 10 A(アルゼンチン仕様)(2.5 m

CAB-250V-10A-BR

AC 電源コード、250 V 10 A(ブラジル仕様)(2.1 m

CAB-250V-10A-CN

AC 電源コード、250 V 10 A(中国仕様)(2.5 m

CAB-250V-10A-ID

AC 電源コード、250 V 10 A(南アフリカ仕様)(2.5 m

CAB-250V-10A-IS

AC 電源コード、250 V 10 A(イスラエル仕様)(2.5 m

CAB-9K10A-AU

電源コード、250 VAC 10 A3112 プラグ(オーストラリア仕様)(2.5 m

CAB-9K10A-EU

電源コード、250 VAC 10 ACEE 7/7 プラグ(EU 仕様)(2.5 m

CAB-9K10A-IT

電源コード、250 VAC 10 ACEI 23-16/VII プラグ(イタリア仕様)(2.5 m

CAB-9K10A-SW

電源コード、250 VAC 10 AMP232 プラグ(スイス仕様)(2.5 m

CAB-9K10A-UK

電源コード、250 VAC 10 ABS1363 プラグ(13 A ヒューズ)(英国仕様)(2.5 m

CAB-9K12A-NA

電源コード、125 VAC 13 ANEMA 5-15 プラグ(北米仕様)(2.5 m

CAB-AC-L620-C13

NEMA L6-20-C13(北米仕様)(2.0 m

CAB-C13-C14-2M

電源コード ジャンパ、C13-C14 コネクタ(2 m

CAB-C13-CBN

キャビネット ジャンパ電源コード、250 VAC 10 AC13-C14 コネクタ(0.7 m

CAB-IND-10A

10 A 電源ケーブル(インド仕様)(2.5 m

CAB-N5K6A-NA

電源コード、200/240 V 6 A(北米仕様)(2.5 m

CAB-HVAC-SD-0.6M

HVAC 電源ケーブル(Anderson-LS-25 仕様)

CAB-HVAC-RT-0.6M

直角コネクタ付き HVAC 電源ケーブル(RF-LS-25 仕様)

Nexus 9300-FX2 シリーズのアクセサリ

NXK-ACC-KIT-1RU

Nexus 固定アクセサリ キット(4 ポスト ラック マウント キット)

保証、サービス、サポート

Cisco Nexus 9300-FX2 シリーズには、1 年間の制限付きハードウェア保証が付属します。保証には、返品許可(RMA)の受領後 10 営業日以内にハードウェアを交換するサービスが含まれています。

シスコでは、Cisco Nexus 9300-FX2 シリーズの導入の各段階で、次のようなプロフェッショナルサービス、ソリューションサービス、製品サポートサービスを幅広く提供しています。

      Cisco Data Center Quick Start Service for Cisco Nexus 9000 Series Switches:技術的なアドバイスや
サポートを含むコンサルティングサービスを提供し、Cisco Nexus 9000 シリーズ スイッチの導入を支援します。

      Cisco Data Center Accelerated Deployment Service for Cisco Nexus 9000 Series Switches:このサービスは、計画、設計、および実装の専門知識を提供し、プロジェクトの実運用を支援します。また、推奨される次のステップや概要レベルのアーキテクチャ設計、環境に合わせて導入規模を拡張するためのガイドラインなども提供します。

      Cisco Migration Service for Cisco Nexus 9000 Series Switches:このサービスは、Cisco Catalyst® 6000 シリーズ スイッチから Cisco Nexus 9000 シリーズ スイッチへの移行を支援します。

      シスコ製品サポート:シスコのソフトウェアとハードウェア製品、および Cisco Nexus 9000 シリーズ スイッチのテクノロジーを対象に、24 時間 365 日体制で世界中のお客様にサポート サービスが提供されています。シスコから提供される高度なサポートオプションには、Cisco ACI のソリューションサポート、Cisco SMARTnet サービス、Cisco Smart Net Total Care™* サービスが含まれます。

詳細については、https://www.cisco.com/jp/go/services を参照してください。

* シスコ製品のみ。

シスコの環境保全への取り組み

シスコの 2018 年の企業の社会的責任CSR)レポートの「環境の持続性」セクションでは、製品、ソリューション、運用、拡張運用、サプライチェーンに対する、シスコの環境持続性ポリシーとイニシアチブを掲載しています。

環境保全に関する主要なトピックCSR レポートの「環境保全」セクションに記載)への参照リンクを次の表に示します。

持続可能性に関するトピック

参照先

製品の素材に関する法律および規制に関する情報

材料

製品、バッテリ、パッケージを含む電子廃棄物法規制に関する情報

WEEE 適合性

次の表に、このデータシートの関連するセクションに記載されている製品固有の環境の持続可能性に関する情報への参照リンクを示します。

持続可能性に関するトピック

参照先

一般

製品の適合規格

6. 安全性および準拠に関する情報

電源

電源モジュール

2. 製品仕様: 電源、標準および最大電力仕様

素材

装置重量

5 Weight(重み付け)

寸法、平均障害間隔メトリック

2. 製品仕様

シスコでは、パッケージデータを情報共有目的でのみ提供しています。これらの情報は最新の法規制を反映していない可能性があります。シスコは、情報が完全、正確、または最新のものであることを表明、保証、または確約しません。これらの情報は予告なしに変更されることがあります。

Cisco Capital

目的達成に役立つ柔軟な支払いソリューション

Cisco Capital により、目標を達成するための適切なテクノロジーを簡単に取得し、ビジネス変革を実現し、競争力を維持できます。総所有コスト(TCO)の削減、資金の節約、成長の促進に役立ちます。100 ヵ国あまりの国々では、ハードウェア、ソフトウェア、サービス、および他社製製品を購入するのに、シスコの柔軟な支払いソリューションを利用して、簡単かつ計画的に支払うことができます。詳細はこちらをご覧ください

詳細情報

Cisco Nexus 9000 シリーズ、最新のソフトウェア リリース情報および推奨事項の詳細については、https://www.cisco.com/jp/go/nexus9000 を参照してください。

*750W AC PSU は、ソフトウェアバージョン ACI-N9KDK9-14.2 または NXOS-9.3.3 以降とのみ互換性があります
[1]MACsec および Cloudsec を有効にするには、ソフトウェア リリース ノートを確認して、各製品の最新のサポートを入手してください。
[2] スイッチ モードと FC および FCOE 用の NPV モードの両方を有効にする機能の提供がソフトウェア ロードマップで予定されています。







Related image, diagram or screenshot
Printed in USA	C78-742282-18	01/21



[1] MACsec および Cloudsec を有効にするには、ソフトウェア リリース ノートを確認して、各製品の最新のサポートを入手してください。

[2] スイッチモードと FC および FCOE 用の NPV モードの両方を有効にする機能の提供がソフトウェア ロードマップで予定されています。

Learn more
