製品の概要

業界の構造転換により、すべてのレベルで IT が再定義されています。オンプレミス型の IT 消費モデルはクラウドベースのサービスに移行しつつあり、サービスとしての ITIaaS)はサービスとしてのアプリケーションに取って代わられようとしています。個別の開発と運用は、統合型の開発と運用(DevOps)へと移行しています。デバイス中心の管理モデルはアプリケーション中心の管理に移行してきています。

ビジネスの俊敏性には、アプリケーションの俊敏性が必要です。したがって IT チームは、数か月ではなく数時間でアプリケーションをプロビジョニングする必要があります。リソースは数時間ではなく、数分で拡大(または縮小)する必要があります。従来の IT アプローチでは、サイロ化された運用ビューを採用しているため、アプリケーション、ネットワーク、セキュリティ、クラウドの各チームの共通の運用モデルがありません。共通の運用モデルにより、アプリケーションの俊敏性、シンプルな運用、確実なパフォーマンス、および拡張性が実現します。

ソリューション:インフラストラクチャを管理するためのアプリケーション中心のアプローチ

Cisco® Application Centric InfrastructureACI)は、一元化された自動化とポリシーベースのアプリケーション プロファイルによる包括的なアーキテクチャです。Cisco ACI ファブリックは、すでに採用されているアーキテクチャの移行パスを維持しつつ、業界の新たなニーズにも対応できるように新たに設計されています。管理の自動化、プログラム的なポリシー、および動的な「場所を問わないワークロード」モデルへの業界全体の移行を支援するように設計されています。Cisco ACI ファブリックではこれらを、ハードウェア、ポリシーベースの制御システム、ソフトウェアを組み合わせて緊密に結びつけることで実現し、他のモデルにはないメリットを提供します。

このファブリックは、Application Policy Infrastructure ControllerAPIC)、スパイン スイッチ、リーフ スイッチという 3 つの主要コンポーネントで構成されます。この 3 つのコンポーネントで、ネットワーク ポリシーの適用とパケット配信の両方を処理します。自動化されたポリシーベースのシステム管理アプローチをフルに活用するために、ACI 対応 Cisco Nexus® 9000 シリーズ スイッチを、スパイン スイッチまたはリーフ スイッチとして使用できます。Cisco Nexus 9300 シリーズ スイッチには、スパイン スイッチとリーフ スイッチの両方があります。詳細については、こちらを参照してください

スイッチ モデル

Cisco Nexus 9336PQ ACI スパイン スイッチは、Cisco ACI 対応の 2 ラックユニット(2RU)のスパイン スイッチで、36 個の固定 40 QSFP ポートのすべてにおいて、2.88 Tbps の帯域幅と毎秒 23 億パケット(bpps)の処理能力を実現しています(図 1)。Cisco Nexus 9300 プラットフォーム リーフ スイッチは、レイヤ 2 およびレイヤのノンブロッキング 10/40 ギガビット イーサネット スイッチで、最大 2.56 テラビット/秒(Tbps)の内部帯域幅をサポートします。

Cisco Nexus 9336PQ Switch

図 1.

Cisco Nexus 9336PQ スイッチ

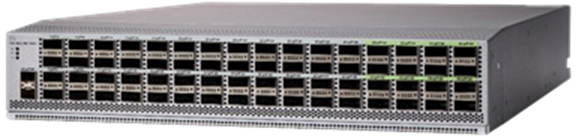

Cisco Nexus 9364C ACI スパイン スイッチは、Cisco ACI 対応の 2 ラックユニット(2RU)のスパイン スイッチで、64 個の固定 40/100G QSFP28 ポートと 2 個の固定 1/10G SFP+ポートのすべてにおいて、12.84 Tbps の帯域幅と 4.3 bpps の処理能力を実現しています(図 2)。ポート 1 64 では、ブレークアウトはサポートされません。緑色でマーキングされた最後の 16 個のポートは、ワイヤーレート MACsec 暗号化[1] をサポートしています。

Cisco Nexus 9364C Switch

図 2.

Cisco Nexus 9364C スイッチ

Cisco Nexus 9332C は、最小のフォームファクタの 1 ラックユニット(1RU)のスパインスイッチで、32 個の固定 40/100G QSFP28 ポートと 2 個の固定 1/10G SFP+ ポートのすべてにおいて、6.4 Tbps の帯域幅と 2.3 bpps のスループットをサポートしています(図 3)。ポート 1 32 では、ブレークアウトはサポートされません。緑色でマーキングされた最後の 8 個のポートは、ワイヤーレート MACsec 暗号化 [2] をサポートしています。

Cisco Nexus 9332C Switch

図 3.

Cisco Nexus 9332C スイッチ

仕様

1 に、Cisco Nexus 9336PQ スイッチの製品仕様を示します。(機能のサポート情報については、Cisco ACI ソフトウェアのリリース ノートを確認してください)。

表 1.                Cisco Nexus 9300 ACI スパイン スイッチの仕様

モデル

Cisco Nexus 9336PQ

Cisco Nexus 9364C

Cisco Nexus 9332C

物理

  36 ポート 40G QSFP
  1200 ワット(W AC 電源または 930 W DC 電源(最大 2 つ)
  80 Plus プラチナ規格に準拠した電源モジュール(使用率が 20 % の場合、90 % 以上の効率を実現)
  冗長ファンを備えたホットスワップ可能なデュアル ファン トレイ
  ポート側吸気またはポート側排気エアーフロー方向
  システム メモリ:16 GB
  SSD 64 GB
  USB 2 ポート
  RS-232 シリアル コンソール ポート:1
  管理ポート:
10/100/1000BASE-T X 1
  64 ポート 40/100G QSFP28 および 2 ポート 1/10G SFP+ ポート
  1200 ワット(W AC 電源または 930 W DC 電源(最大 2 つ)
  冗長ファンを備えたホットスワップ可能なデュアル ファン トレイ
  システム メモリ:32 GB
  SSD 128 GB
  USB 1 ポート
  RS-232 シリアル コンソール
ポート:1
  管理ポート:
2 10/100/1000BASE-T X 1 および 1-Gbps SFP X 1
  Broadwell-DE CPU 4 コア
  32 ポート 40/100G QSFP28 および
2 ポート 1/10G SFP+ ポート
  1100 ワット(W AC DC 、また
HVAC / HVDC 電源モジュー
ル(最大2 台)
  ホットスワップ可能な 5 つのファン(冗長性あり)
  システム メモリ:16 GB
  SSD 128 GB
  USB 1 ポート
  RS-232 シリアル コンソール ポート: 1
  管理ポート:
2 10/100/1000BASE-T X 1 および 1-Gbps SFP X 1
  Broadwell-DE CPU 4 コア

電源および冷
却装置

  電力:1200W AC 930W DC
または 1200W HVAC/HVDC
  入力電圧:100 240V * AC または -40 -72V DC (最小値- 最大値)、-48 -60V DC (公称値)
  *100 120V (最大出力 800W )、200 240V (最大出力 1200W )の入力電圧に対応
  周波数:50 60 Hz AC
  効率性:90% 以上(20 100% の負荷)
  RoHS コンプライアンス:対応
  ホットスワップ:対応
  ポート側吸気またはポート側排気オプション
  標準電力:400 W AC
  最大電力:660W AC
  電力:1200W AC 930W DC [3]
または 1200W HVAC/HVDC
  入力電圧:100 240V * AC または -40 -72V DC (最小値- 最大値)、-48 -60V DC (公称値)
  * 入力電圧 100 120 V (最大
出力 800 W )、200 240 V (最大出力 1200 W )をサポート。
100 120 V で使用される場合、PSU の冗長性はサポートされま
せん。
  周波数:50 60 Hz AC
  効率性:90% 以上(20 100% の負荷)
  RoHS コンプライアンス:対応
  ホットスワップ:対応
  ポート側吸気またはポート側排気オプション
  標準電力:429W AC
  最大電力:1245W AC
  電力:750W AC 1100W AC
1100W DC 1100W HVAC/HVDC
  入力電圧:100 240V * AC または -40 -72V DC (最小値- 最大値)、-48 -60V DC (公称値)
  * 入力電圧 100 120 V (最大出力 800 W )、200 240 V (最大出力 1200 W )をサポート。100 120 V で使用される場合、PSU の冗長性はサポートされません。
  周波数:50 60 Hz AC
  効率性:90% 以上(20 100% の負荷)
  RoHS コンプライアンス:対応
  ホットスワップ:対応
  ポート側吸気またはポート側排気オプション
  標準電力:296W AC
  最大電力:700W AC

環境

  本体寸法(高さ X X 奥行):8.9 X 44.5 X 57.1 cm
3.5 X 17.5 X 22.5 インチ)
  重量:34.4 lb
  動作温度:0 40 °C
32 104 °F
  非動作時(保管時)温度:
-40 70 °C -40 158 °F
  湿度:5 95 % (結露しない
こと)
  高度:0 4,000 m 0 13,
123 フィート)
  本体寸法(高さ X X 奥行):8.59 X 44.13 X 56.58 cm 3.38 X 17.37 X 22.27 インチ)
  重量:16.74 kg 36.9 ポンド)(電源装置およびファンあり)、12.43 kg 27.4 ポンド)(電源装置およびファンなし)
  動作温度:0 40 °C
32 104 °F
  非動作時(保管時)温度:
-40 70 °C -40 158 °F
  湿度:5 85% (結露しない
こと)
  高度:0 4,000 m 0 13,
123 フィート)
  本体寸法(高さ X X 奥行):
4.4 X 43.9 X 58.1 cm 1.7 X 17.3 X 22.9 インチ)
  重量:11.4 kg 25.1 ポンド)(電源装置およびファンあり)、8.6 kg 19 ポンド)(電源装置およびファンなし)
  動作温度:0 40 °C 32 104 °F
  非動作時(保管時)温度:
-40 70 °C -40 158 °F
  湿度:5 85% (結露しないこと)
  高度:0 4,000 m 0 13,123 フィート)

音響

  ファン速度 40% 76.7 dBA
  ファン速度 70% 83.3 dBA
  ファン速度 100 % 89.8 dBA
  ファン速度 40% 76.7 dBA
  ファン速度 70% 88.7 dBA
  ファン速度 100% 97.4 dBA
  ファン速度 50% 76.4 dBA
  ファン速度 70% 83.3 dBA
  ファン速度 100% 92.1 dBA

MTBF

  242,000 時間
  257,860 時間
  363,500 時間

Cisco Nexus 9300 ACI スパイン スイッチの導入シナリオ

Nexus 9300 ACI スパイン スイッチと Nexus 9300 リーフ ノードによって、ポリシー駆動型の自動 ACI アーキテクチャを有効にできます。Cisco Nexus 9300 ACI スパイン スイッチは、高度な拡張性を提供する最小フォーム ファクタのスパイン スイッチです。また最大 64 個の 40/100 GbE ポートという高いポート密度と 12.84 Tbps のスループットを利用して、最大 64 個の Cisco Nexus 9300 リーフ スイッチとの接続が可能です。また、リーフ/スパイン型アーキテクチャの冗長レベルを高めることで、可用性だけでなく、ワークロード配置における柔軟性も向上させることができます(図 3)。

Cisco Nexus 9300 Platform in a Leaf-and-Spine Architecture

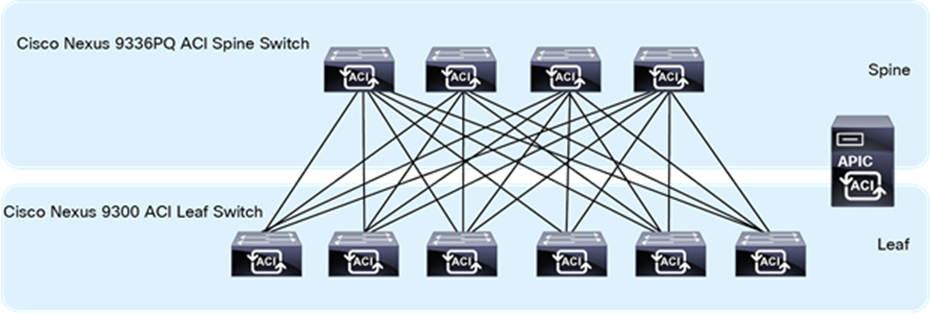

図 4.

リーフ/スパイン型アーキテクチャにおける Cisco Nexus 9300 プラットフォーム

ソフトウェア要件

最新のソフトウェア リリース情報および推奨事項については、https://www.cisco.com/go/aci および
Cisco Feature Navigator にある製品速報を参照してください。

適合標準規格

2 に、Cisco Nexus 9300 スパイン スイッチが準拠する適合標準規格の概要を示します。

表 2.                適合標準規格 :安全性および EMC

仕様

説明

適合規格の遵守

本製品は、指令 2004/108/EC および 2006/95/EC による CE マークに準拠しています。

安全性

  UL 60950-1 2
  CAN/CSA-C22.2 No. 60950-1 2
  EN 60950-1 2
  IEC 60950-1 2
  AS/NZS 60950-1
  GB4943

EMC:エミッション

  47CFR Part 15 CFR 47 )クラス A
  AS/NZS CISPR22 クラス A
  CISPR22 クラス A
  EN55022 クラス A
  ICES003 クラス A
  VCCI クラス A
  EN61000-3-2
  EN61000-3-3
  KN22 クラス A
  CNS13438 クラス A

EMC:イミュニティ

  EN55024
  CISPR24
  EN300386
  KN 61000-4 シリーズ

RoHS

本製品は、Ball Grid ArrayBGA)鉛ボールおよび鉛プレスフィット コネクタを除き、RoHS-6 に準拠しています。

サポートされている着脱可能な光ファイバ

用可能な光ファイバ モジュールとサポートされている各光ファイバ モジュールの最小要件となるソフトウェア リリースについては、https://www.cisco.com/c/ja_jp/support/interfaces-modules/transceiver-modules/products-device-support-tables-list.html を参照してください。

発注情報

3 に、Cisco Nexus 9300 ACI スパイン スイッチの発注情報を示します。

表 3.                発注情報

製品番号

製品の説明

ハードウェア

N9K-C9336PQ

Nexus 9336 ACI スパイン スイッチ、40G QSFP ポート X 36

N9K-C9364C

Nexus 9364C ACI スパイン スイッチ、40/100G QSFP28 X 641/10G SFP X 2

N9K-C9332C

Nexus 9332C ACI スパイン スイッチ、40/100G QSFP28 X 321/10G SFP X 2

ファン オプション

N9K-C9300-FAN3

Nexus 9300 ファン 3、ポート側吸気

N9K-C9300-FAN3-B

Nexus 9300 ファン 3、ポート側排気

NXA-FAN-160CFM-PI

Nexus 用ファン、160CFM、ポート側吸気のエアーフロー

NXA-FAN-160CFM-PE

Nexus 用ファン、160CFM、ポート側排気のエアーフロー

NXA-FAN-35CFM-PI

Nexus 用ファン、35CFM、ポート側吸気のエアーフロー

5NXA-FAN-35CFM-PE

Nexus 用ファン、35CFM、ポート側排気のエアーフロー

電源オプション

N9K-PAC-1200W

Nexus 9300 1200 W AC 電源、ポート側吸気

N9K-PAC-1200W-B

Nexus 9300 1200 W AC 電源、ポート側排気

NXA-PAC-1100W-PE2

Nexus 9000 1100W AC 電源、ポート側排気

NXA-PAC-1100W-PI2

Nexus 1100 W AC PS、ポート側吸気

NXA-PAC-1200W-PE

Nexus 1200 W AC PS、ポート側排気

NXA-PAC-1200W-PI

Nexus 1200 W AC PS、ポート側吸気

N9K-PUV-1200W

Nexus 1200 W200 277AC240 380DC、デュアル エアーフロー PSU

UCS-PSU-6332-DC

930 W -48 V DC PS、ポート側排気

UCSC-PSU-930WDC

930 W -48 V DC PS、ポート側吸気

NXA-PDC-930W-PE

Nexus 930 W -48 V DC PS、ポート側排気

NXA-PDC-930W-PI

Nexus 930 W -48 V DC PS、ポート側吸気

電源コード

CAB-250V-10A-AR

AC 電源コード、250 V 10 A(アルゼンチン仕様)(2.5 m

CAB-250V-10A-BR

AC 電源コード、250 V 10 A(ブラジル仕様)(2.1 m

CAB-250V-10A-CN

AC 電源コード、250 V 10 A(中国仕様)(2.5 m

CAB-250V-10A-ID

AC 電源コード、250 V 10 A(南アフリカ仕様)(2.5 m

CAB-250V-10A-IS

AC 電源コード、250 V 10 A(イスラエル仕様)(2.5 m

CAB-9K10A-AU

電源コード、250 VAC 10 A3112 プラグ(オーストラリア仕様)(2.5 m

CAB-9K10A-EU

電源コード、250 VAC 10 ACEE 7/7 プラグ(EU 仕様)(2.5 m

CAB-9K10A-IT

電源コード、250 VAC 10 ACEI 23-16/VII プラグ(イタリア仕様)(2.5 m

CAB-9K10A-SW

電源コード、250 VAC 10 AMP232 プラグ(スイス仕様)(2.5 m

CAB-9K10A-UK

電源コード、250 VAC 10 ABS1363 プラグ(13 A ヒューズ)(英国仕様)(2.5 m

CAB-9K12A-NA

電源コード、125 VAC 13 ANEMA 5-15 プラグ(北米仕様)(2.5 m

CAB-AC-L620-C13

NEMA L6-20-C13(北米仕様)(2.0 m

CAB-C13-C14-2M

電源コード ジャンパ、C13-C14 コネクタ(2 m

CAB-C13-C14-AC

電源コード、C13-C14(埋め込み型レセプタクル)、10 A3 m

CAB-C13-CBN

キャビネット ジャンパ電源コード、250 VAC 10 AC13-C14 コネクタ(0.7 m

CAB-IND-10A

10 A 電源ケーブル(インド仕様)(2.5 m

CAB-N5K6A-NA

電源コード、200/240 V 6 A(北米仕様)(2.5 m

アクセサリ

N9K-C9300-ACK

Nexus 9300 アクセサリ キット

N9K-C9300-RMK

Nexus 9300 ラック マウント キット

N3K-C3064-ACC-KIT

Nexus 1RU スイッチ アクセサリ キット

保証

Cisco Nexus 9300 スイッチには、1 年間の制限付きハードウェア保証が付属します。保証には、返品許可(RMA)の受領後 10 営業日以内にハードウェアを交換するサービスが含まれています。

シスコの環境保全への取り組み

シスコの企業の社会的責任CSR)レポートの「環境保全」セクションでは、製品、ソリューション、運用、拡張運用、サプライチェーンに対する、シスコの環境保全ポリシーとイニシアチブを掲載しています。

次の表に、環境保全に関する主要なトピック(CSR レポートの「環境保全」セクションに記載)への参照リンクを示します。

持続可能性に関するトピック

参照先

製品の材料に関する法律および規制に関する情報

材料

製品、バッテリ、パッケージを含む電子廃棄物法規制に関する情報

WEEE 適合性

シスコでは、パッケージデータを情報共有目的でのみ提供しています。これらの情報は最新の法規制を反映していない可能性があります。シスコは、情報が完全、正確、または最新のものであることを表明、保証、または確約しません。これらの情報は予告なしに変更されることがあります。

サービスおよびサポート

シスコでは、お客様がデータセンターへの Cisco Nexus 9300 スイッチの導入と最適化を迅速に完了できるように各種サービスをご用意しています。シスコの革新的なサービスは、運用効率の向上とデータセンター ネットワークの改善を目的として、スタッフ、プロセス、ツール、パートナーをそれぞれに組み合わせて提供されます。シスコアドバンスドサービスは、アーキテクチャ主導型のアプローチによってデータセンター インフラストラクチャをビジネスの目的に合致させ、長期にわたる価値を提供します。Cisco SMARTnet サービスを利用すると、シスコのネットワーク専門家や高い実績を持つリソースにいつでも直接アクセスでき、ミッション クリティカルな問題を解決できます。

Cisco Capital

目的達成に役立つ柔軟な支払いソリューション

Cisco Capital® により、目標を達成するための適切なテクノロジーを簡単に取得し、ビジネス変革を実現し、競争力を維持できます。総所有コスト(TCO)の削減、資金の節約、成長の促進に役立ちます。100 ヵ国あまりの国々では、ハードウェア、ソフトウェア、サービス、および他社製製品を購入するのに、シスコの柔軟な支払いソリューションを利用して、簡単かつ計画的に支払うことができます。詳細はこちらをご覧ください

詳細情報

Cisco Nexus 9000 シリーズ、最新のソフトウェア リリース、および推奨事項の詳細については、https://www.cisco.com/jp/go/nexus9000 を参照してください。



[1] ソフトウェアは今後リリースされる予定です。最新のソフトウェア アップデートについては、 こちら を参照してください。
[2] ソフトウェアは今後リリースされる予定です。最新のソフトウェア アップデートについては、 こちら を参照してください。
[3] 930W-DC PSU は、3.5 W QSFP+ モジュールまたはパッシブ QSFP ケーブルが使用されていて、システムが周囲温度 40 °C 以下で使用されている場合に冗長モードでサポートされます。その他の光ファイバが使用されていたり、周囲温度がこれより高い場合、930W-DC
非冗長モードでのみ 2 台の PSU によってサポートされます。
