Cisco Nexus 9500 シリーズ スイッチズ データ シート

ダウンロード オプション

  • PDF
    (2.0 MB)
    Adobe Reader を使ってさまざまなデバイスで表示
Updated: 2019 年 7 月 19 日

ダウンロード オプション

  • PDF
    (2.0 MB)
    Adobe Reader を使ってさまざまなデバイスで表示
Updated: 2019 年 7 月 19 日




製品概要

アプリケーション アーキテクチャと導入モードは、急速に進化しています。最新のアプリケーションは、マルチノードで高度にモジュラ化され、ベアメタル、仮想、クラウドのデータセンターを組み合わせた環境に導入されています。さらに組織内の各部門には、さまざまなインフラストラクチャとネットワークに対するニーズがあります。これらの要因により、データセンター ネットワークは、アプリケーションの要求に応えるために、プログラム可能で拡張性に優れ、共有できるシンプルなものでなくてはなりません。

Cisco Nexus® 9000 シリーズ スイッチは、シスコ アプリケーション セントリック インフラストラクチャ(Cisco ACI)または Cisco NX-OS 2 つのモードのいずれかで動作します。Cisco ACI モードでは、データセンター ファブリックを設計して管理するための、完全に自動化された、ポリシーベースのターンキー アーキテクチャを提供します。Cisco NX-OS モードでは、基本的なレイヤ 2/3 テクノロジーおよび、Border Gateway ProtocolEthernet VPNBGP-EVPN)コントロール プレーンを備えた VXLAN、セグメント ルーティング、マルチプロトコル ラベル スイッチング(MPLS)、NX-API による自動化などの最新テクノロジーを使用する機能を提供します。

Cisco Nexus 9000 シリーズ スイッチには、Nexus 9500 シリーズ モジュラ スイッチと Nexus 9200/9300 シリーズ固定スイッチがあります。


図 1.

Cisco Nexus 9000 シリーズ スイッチ シャーシ

Cisco Nexus 9500 シリーズ モジュラ スイッチは、1 秒あたり最大 172.8 テラビット(Tbps)の帯域幅をサポートし、10254050100 ギガビット イーサネット インターフェイスに対応した、包括的なライン カードの中から選択できます。これらのライン カードを使用することで、Cisco Nexus 9500 シリーズ スイッチは、最大で以下の構成が可能です。

1.     100 ギガビット イーサネット ポート X 576(または)

2.     40 ギガビット イーサネット ポート X 576(または)

3.     25 ギガビット イーサネット ポート X 2304(または)

4.     10 ギガビット イーサネット ポート X 2304

この 3 つのスイッチはいずれも、同じスーパーバイザ、システム コントローラ、電源、ライン カードを使用します。ただし、各スイッチには、シャーシの背面に垂直に差し込む固有のファブリックモジュールとファン トレイがあります。

表 1.      機能と利点

機能

利点

高性能

Cisco Nexus 9500 シリーズのクラウドスケール スイッチは、100504025101 ギガビット イーサネット速度で遅延を 5 マイクロ秒以下に抑えながら、最大で 172.8 Tbps のノンブロッキング パフォーマンスを実現します。これにより、数千に及ぶ高速アクセス ポートをサポートできる、堅牢でスケーラブルな高速ファブリックを構築できます。

テレメトリ

Cisco Nexus 9500 シリーズのクラウドスケール スイッチは、スイッチおよびファブリックの状態をリアルタイムで広範囲に可視化する、拡張スイッチおよびフロー テレメトリ機能をサポートしています。

高密度 110254050 ギガビット イーサネット アクセス構成

組織は、同じポート密度で、低速(100 メガビット イーサネットおよび 1 ギガビット イーサネット)サーバ アクセス設計から、高速(110254050 ギガビット イーサネット)サーバ アクセス設計に移行できます。

高密度 1040100 ギガビット イーサネット アグリゲーション構成およびスパイン構成

Cisco Nexus 9500 シリーズ スイッチを導入する組織は、1 ギガビットおよび 10 ギガビット イーサネット インフラストラクチャから、スケールアウトのマルチノード アプリケーション環境の帯域幅拡大に対応できる、1040100 ギガビット イーサネット インフラストラクチャへと移行できます。100 ギガビット イーサネット QSFP28 モジュールと 40 ギガビット イーサネット QSFP+ モジュールの互換性により、ファブリック内の 40 および 100 ギガビット イーサネット ポートの移行と共存が可能になります。

優れた可用性、信頼性、拡張性

Cisco Nexus 9500 シリーズ スイッチは、スーパーバイザ、システム コントローラ、電源装置、ファント レイが冗長化された設計になっているため、シャーシ内にシングル ポイント障害が存在しません。また、これらのスイッチは、最大 6 つのファブリック モジュールをサポートしているため、ファブリック モジュールに障害が発生した場合の冗長性が確保され、スイッチ機能のグレースフル デグレードが可能です。トランシーバはすべて、プラグイン可能で、最高レベルのスイッチ平均故障間隔(MTBF)を実現します。

将来を見据えた設計

Cisco Nexus 9500 シリーズ スイッチは、ポートの高速化と帯域幅の拡大に対応できるため、将来の拡張が可能な設計になっています。

電力効率

Cisco Nexus 9500 シリーズ スイッチは、ミッドプレーンのない初めてのスイッチ シャーシです。ライン カードとファブリック モジュールは直接接続されます。この革新的な設計によって、前面から背面への最適なエアーフローが実現し、スイッチは省電力で稼働できます。さらに、すべての Cisco Nexus 9500 シリーズ スイッチの電源装置において、AC 入力は 80PLUS プラチナ以上の定格で、DC 入力も同等の電力効率を実現しています。

10 ギガビット イーサネット ポートあたりの標準的な消費電力は 3.5 W 未満です。

40 および 100 ギガビット イーサネット ポートあたりの標準的な消費電力は、それぞれ 14 W および 22 W 未満です。

導入シナリオ

Cisco Nexus 9500 シリーズ スイッチは、以下のさまざまな導入シナリオに対応しています。

     スパイン/リーフ ファブリックでのスパイン ノード

     L2/L3 ネットワークでのコアまたはアグリゲーション ノード

     L2/L3 ネットワークでのボーダー ゲートウェイ

スパイン/リーフ ファブリック アーキテクチャ

同じシャーシ上で複数のスピードのポートをサポートする機能と高密度対応により、Cisco Nexus 9500 シリーズ スイッチは、スパイン/リーフ ファブリック アーキテクチャのスパインとして最適です。Cisco Nexus 9500 シリーズ スイッチは、シスコ アプリケーション セントリック インフラストラクチャ(Cisco ACI)または Cisco NX-OS オペレーティング モードのいずれかで、スパインとして機能します(図 2)。

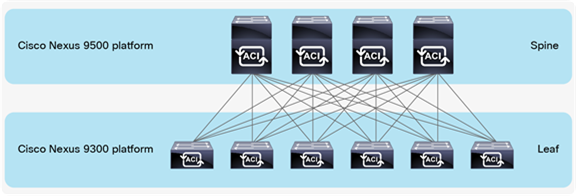

図 2.

Cisco Nexus 9300 および 9500 スイッチを使用したスパイン/リーフアーキテクチャ

Cisco ACI は、データセンターの自動化とアプリケーションの俊敏性を実現する最も包括的なソリューションです。Cisco ACI により、安全性と拡張性に優れた、確定的なポリシーベースの統合アーキテクチャが実現され、データセンターにおけるアプリケーションの迅速な導入とワークロードのモビリティが可能になります。Cisco Nexus 9000 シリーズのクラウドスケール スイッチは、Cisco ACI を導入して実行するための基盤となります。Cisco Nexus 9500 シリーズのクラウドスケール スイッチと特定の Cisco 9300 シリーズ クラウドスケール スイッチによって、Cisco ACI ファブリックの ACI スパイン機能が実現されます。Cisco Nexus 9300 シリーズ クラウドスケール スイッチは、Cisco ACI ファブリックの ACI リーフ機能を提供します。

Cisco NX-OS モードの Cisco Nexus 9500 シリーズ スイッチは、基本的なルーティングおよびスイッチング テクノロジーと、BGP-EVPN コントロール プレーンを備えた VXLAN、セグメント ルーティング、MPLS、オープン API などの最新テクノロジーをサポートします。これらのテクノロジーによって、スパイン/リーフ型データセンター ファブリックまたは従来の 3 層データセンター ネットワークを柔軟に構築できます。NX-OS モードでは、Cisco® Data Center Network ManagerDCNM)で、Cisco Nexus 9500 シリーズ スイッチを管理できます。

コア、アグリゲーション、ゲートウェイの役割

Cisco Nexus 9500 シリーズ スイッチは、スマート バッファ、ディープ バッファ、大規模テーブル、高密度の高速イーサネット インターフェイスを選択できるライン カードをサポートしています。これらのハードウェア機能と、ルーティングおよびスイッチング ソフトウェア拡張機能によって、Cisco Nexus 9500 シリーズ スイッチは、コア、アグリゲーション、ゲートウェイ スイッチとして最適です。

エンドオブロー アクセス レイヤ スイッチ

Cisco Nexus 9500 シリーズ スイッチは、高密度マルチスピード イーサネット ポートをサポートしているため、ブレードまたはラック サーバへのアクセス接続を実現する、エンドオブロースイッチとして導入することもできます。また、Cisco Nexus 9500 シリーズ スイッチでは、低速サーバ接続から高速サーバ接続に段階的に移行できる柔軟性を備えています。

Cisco Nexus 9500 シリーズ スイッチ コンポーネント

Cisco Nexus 9500 シリーズ スイッチには、図 3 に示すコンポーネントが含まれています。


図 3.

Cisco Nexus 9500 シリーズ スイッチ コンポーネント

Cisco Nexus 9500 シリーズ スイッチは、複数のライン カードとファブリック モジュールをサポートしています。次のデータ シートでは、ライン カードとファブリックモジュールの各ファミリについて説明しています。

     Cisco Nexus 9500 クラウドスケール ライン カードおよびファブリック モジュール。URLhttps://www.cisco.com/c/ja_jp/products/collateral/switches/nexus-9000-series-switches/datasheet-c78-736677.html

     Cisco Nexus 9500 R シリーズ(ディープ バッファ)ライン カードおよびファブリック モジュール。URL: https://www.cisco.com/c/ja_jp/products/collateral/switches/nexus-9000-series-switches/datasheet-c78-738321.html

     Cisco Nexus 9500 クラシック ライン カードおよびファブリック モジュール。URL: https://www.cisco.com/c/en/us/products/collateral/switches/nexus-9000-series-switches/datasheet-c78-741336.html

Cisco Nexus 9500 シリーズ スイッチ シャーシ

Cisco Nexus 9500 シリーズ スイッチには、4 スロット、8 スロット、16 スロット シャーシの 3 つのシャーシがあります。

N9K-C95044 スロット シャーシ


  ライン カード X 最大 4
  電源装置 X 最大 4
  同じタイプのファブリック モジュール X 最大 6
  システム コントローラ X 最大 2
  同じタイプのスーパーバイザ X 最大 2
  ファン トレイ X 最大 3

N9K-C95088 スロット シャーシ


  ライン カード X 最大 8
  電源装置 X 最大 8
  同じタイプのファブリック モジュール X 最大 6
  システム コントローラ X 最大 2
  同じタイプのスーパーバイザ X 最大 2
  ファン トレイ X 最大 3

N9K-C951616 スロット シャーシ


  ライン カード X 最大 16
  電源装置 X 最大 10
  同じタイプのファブリック モジュール X 最大 6
  システム コントローラ X 最大 2
  同じタイプのスーパーバイザ X 最大 2
  ファン トレイ X 最大 3

表 2.      Cisco Nexus 9500 シリーズ スイッチ シャーシの仕様



Cisco Nexus 9504 シャーシ

Cisco Nexus 9508 シャーシ

Cisco Nexus 9516 シャーシ

ライン カード スロット数

4

8

16

寸法

12.25 X 17.50 X 33.15 インチ

31.1 X 44.50 X 84.20 cm

22.70 X 17.50 X 31.76 インチ

57.78 X 44.50 X 80.67 cm

36.70 X 17.50 X 31.76 インチ

93.41 X 44.50 X 80.67 cm

重量

38.2 kg84 ポンド)

68.2 kg150 ポンド)

87.3 kg192 ポンド)

平均故障間隔(MTBF)(時)

1,038,080

928,910

680,000

動作温度

0 40°C32 104°F

非動作時温度

-40 70°C-40 158°F

湿度

5 95%(結露しないこと)

高度

0 4,000 m0 13,123 フィート)

適合規格の順守

本製品は、指令 2004/108/EC および 2006/95/EC による CE マーキングに準拠しています。

安全性

UL 60950-1 2

CAN/CSA-C22.2 No. 60950-1 2

EN 60950-1 2

IEC 60950-1 2

AS/NZS 60950-1

GB4943

EMC:放射

47CFR Part 15CFR 47)クラス A

AS/NZS CISPR22 クラス A

CISPR22 クラス A

EN55022 クラス A

ICES003 クラス A

VCCI クラス A

EN61000-3-2

EN61000-3-3

KN22 クラス A

CNS13438 クラス A

EMC:イミュニティ

EN55024

CISPR24

EN300386

KN 61000-4 シリーズ

RoHS

本製品は、Ball Grid ArrayBGA)鉛ボールおよび鉛プレスフィット コネクタを除き、RoHS 6 に準拠しています。

Cisco Nexus 9500 シリーズ スーパーバイザ モジュール

冗長構成の 1 組のスーパーバイザ モジュールにより、ステータスが同期されるアクティブ/スタンバイ モデルを使用して、スイッチの動作をすべて管理します。このスーパーバイザは、外部クロックを受け入れ、2 つの USB ポート、シリアル ポート、10/100/1000 Mbps イーサネット ポートなど、複数のポートによる管理をサポートします。すべてのスーパーバイザは、Cisco ACI または NX-OS の導入をサポートしています。冗長スーパーバイザは、1 つのシャーシ内で同じタイプにする必要があります。

表 3.      Cisco Nexus 9500 シリーズ スーパーバイザ モジュールの仕様



N9K-SUP-A

N9K-SUP-A+

N9K-SUP-B

N9K-SUP-B+

プロセッサ

4 コア、4 スレッド 1.8 GHz x86

4 コア、8 スレッド 1.8 GHz x86

6 コア、12 スレッド 2.2 GHz x86

6 コア、12 スレッド 1.9 GHz x86

DRAM

16 GB

16 GB

24 GB

32 GB

SSD

64 GB

64 GB

256 GB

256 GB

重量

2.2 kg4.84 ポンド)

2.37 kg5.2 ポンド)

2.72 kg6.00 ポンド)

2.39 kg5.3 ポンド)

標準電力

69 W

69 W

75 W

75 W

最大電力

80 W

80 W

80 W

90 W

MTBF(時間)

312,070

414,240

292,110

421,040

ホットスワップ

可能

エアーフロー

ポート側吸気

Cisco Nexus 9500 プラットフォーム システム コントローラ

冗長システム コントローラは、スーパーバイザ モジュールからシャーシ管理機能をオフロードします。コントローラは電源とファン トレイの管理を行うほか、スーパーバイザ、ファブリック モジュール、ライン カード間のギガビット イーサネット アウトオブバンド チャネル(EOBC)において中心的な役割を果たします。

表 4.      Cisco Nexus 9500 シリーズ スーパーバイザ モジュールの仕様



N9K-SC-A

重量

0.9 kg1.91 ポンド)

標準電力

14 W

最大電力

25 W

MTBF(時間)

1,380,210

ホットスワップ

可能

エアーフロー

ポート側吸気

Cisco Nexus 9500 プラットフォーム ファブリック モジュール

Cisco Nexus 9500 シリーズ シャーシは、最大 6 つのファブリック モジュールをサポートしており、シャーシの背面からファン トレイの後ろに垂直に装着します。Cisco Nexus 9500 ライン カードおよびファブリック モジュールのデータ シートでは、さまざまなファブリック モジュールに関する詳細情報を提供しています。

Cisco Nexus 9500 プラットフォーム ファン トレイ

3 つのホットスワップ可能なファン トレイによって、Cisco Nexus 9500 シリーズ スイッチの前面から背面を冷却します。1 つのファン トレイで 2 つのファブリック モジュールに対応します。

表 5.      ファン トレイの仕様



N9K-C9504-FAN

N9K-C9508-FAN

N9K-C9516-FAN

重量

2.6 kg5.76 ポンド)

4.4 kg9.59 ポンド)

5.2 kg11.50 ポンド)

標準電力

95 W

176 W

330 W

最大電力

150 W

250 W

451 W

MTBF(時間)

8,900,530

2,702,700

1,822,650

ホットスワップ

可能

エアーフロー

ポート側吸気

Cisco Nexus 9500 プラットフォーム電源

Cisco Nexus 9500 プラットフォームは、ホットスワップ可能で前面パネルからアクセスできる ACDC、およびユニバーサル高電圧 AC/DC 電源をサポートしています。N + 1 および N + N 冗長モードは、シャーシ構成に応じてサポートされます。

3150 W 高電圧 AC/DC 電源には 2 つの電源入力があり、それぞれ最大 3150 W の出力電力を供給できます。この独自機能により、必要な電源装置の数を 2 倍にすることなく、プロビジョニング グリッドの冗長性を確保できます。

表 6.      電源仕様



Cisco Nexus 9500 3000 W AC 電源

Cisco Nexus 9500 3000 W DC 電源

Cisco Nexus 9500 3000 W HV AC/DC 電源

Cisco Nexus 9500 3150 W HV AC/DC 電源

出力電力

3000 W

3000 W

3000 W

3150 W

入力電圧

AC200 240 V

DC-48 -60V(定格)

-40 -72V
(最小~最大)

AC200 277 V

DC240 380 V(定格)

192 400 V(最小~最大)

AC200 277 V

DC240 380 V(定格)

192 400 V(最小~最大)

入力数

1

21 入力あたり 1500 W 出力)

1

21 入力あたり 3150 W 出力)

周波数

50 60 Hz

N/A

AC47 63 Hz

DCN/A

AC47 63 Hz

DCN/A

電力効率

80PLUS プラチナ

80PLUS プラチナ相当

80PLUS プラチナ(AC

80PLUS プラチナ相当(DC

80PLUS チタン(AC

80PLUS チタン相当(DC

重量

2.8 kg6.2 ポンド)

2.9 kg6.4 ポンド)

2.7 kg5. 9 ポンド)

4.5 kg9.9 ポンド)

MTBF(時間)

868,870

1,761,580

965,700

838,900

ホットスワップ

可能

エアーフロー

可能

表 7.      発注情報

製品番号

製品説明

ハードウェア

N9K-C9504

Cisco Nexus 9504 シャーシ(ライン カード スロット X 4

N9K-C9504=

Cisco Nexus 9504 シャーシ(ライン カード スロット X 4。スペア)

N9K-C9508

Cisco Nexus 9508 シャーシ(ライン カード スロット X 8

N9K-C9508=

Cisco Nexus 9508 シャーシ(ライン カード スロット X 8。スペア)

N9K-C9516

Cisco Nexus 9516 シャーシ(ライン カード スロット X 16

N9K-C9516=

Cisco Nexus 9516 シャーシ(ライン カード スロット X 16。スペア)

N9K-SUP-A+

Cisco Nexus 9500 4 コア/8 スレッド スーパーバイザ

N9K-SUP-A+=

Cisco Nexus 9500 4 コア/8 スレッド スーパーバイザ(スペア)

N9K-SUP-B+

Cisco Nexus 9500 6 コア/12 スレッド スーパーバイザ

N9K-SUP-B+=

Cisco Nexus 9500 6 コア/12 スレッド スーパーバイザ(スペア)

N9K-SUP-A

Cisco Nexus 9500 4 コア/4 スレッド スーパーバイザ

N9K-SUP-A=

Cisco Nexus 9500 4 コア/4 スレッド スーパーバイザ(スペア)

N9K-SUP-B

Cisco Nexus 9500 6 コア/12 スレッド スーパーバイザ

N9K-SUP-B=

Cisco Nexus 9500 6 コア/12 スレッド スーパーバイザ(スペア)

N9K-SC-A

Cisco Nexus 9500 システム コントローラ

N9K-SC-A=

Cisco Nexus 9500 システム コントローラ(スペア)

N9K-PAC-3000W-B

Cisco Nexus 9500 3000 W 200 240 V AC PS、ポート側吸気

N9K-PAC-3000W-B=

Cisco Nexus 9500 3000 W 200 240 V AC PS、ポート側吸気(スペア)

N9K-PDC-3000W-B

Cisco Nexus 9500 3000 W -48 60 V DC PS、ポート側吸気

N9K-PDC-3000W-B=

Cisco Nexus 9500 3000 W -48 60 VDC PS、ポート側吸気(スペア)

N9K-PUV-3000W-B

Cisco Nexus 9500 3000 W 200 277 V AC または 240 380 V DC ユニバーサル高電圧 AC/DC PS、ポート側吸気

N9K-PUV-3000W-B=

Cisco Nexus 9500 3000 W 200 277 V AC または 240 380 V DC ユニバーサル高電圧 AC/DC PS、ポート側吸気(スペア)

N9K-PUV2-3000W-B

Cisco Nexus 9500 3150 W 200 277 V AC または 240 380 V DC ユニバーサル高電圧 AC/DC PS、ポート側吸気

N9K-PUV2-3000W-B=

Cisco Nexus 9500 3150 W 200 277 V AC または 240 380 V DC ユニバーサル高電圧 AC/DC PS、ポート側吸気(スペア)

N9K-C9504-FAN

Cisco Nexus 9504 シャーシ用ファン トレイ

N9K-C9504-FAN=

Cisco Nexus 9504 シャーシ用ファン トレイ(スペア)

N9K-C9508-FAN

Cisco Nexus 9508 シャーシ用ファン トレイ

N9K-C9508-FAN=

Cisco Nexus 9508 シャーシ用ファン トレイ(スペア)

N9K-C9516-FAN

Cisco Nexus 9516 シャーシ用ファン トレイ

N9K-C9516-FAN=

Cisco Nexus 9516 シャーシ用ファン トレイ(スペア)

アクセサリ

N9K-C9500-RMK=

Nexus 9508 および 9516 シャーシ用 Cisco Nexus 9500 ラック マウント キット

N9K-C9504-RMK=

Nexus 9504 Cisco Nexus 9500 ラック マウント キット

N9K-C9500-ACK=

Cisco Nexus 9500 アクセサリ キット

保証

Cisco Nexus 9500 プラットフォームには、1 年間の制限付きハードウェア保証が付属します。これには、返品許可(RMA)の受領後 10 営業日以内にハードウェアを交換するサービスが含まれています。

サービスおよびサポート

シスコは、データセンターへの Cisco Nexus 9500 プラットフォームの導入と最適化を成功させるために、各種サービスを用意しています。シスコの革新的なサービスでは、スタッフ、プロセス、ツール、パートナーを独自に組み合わせ、運用効率の向上とデータセンター ネットワークの向上を実現します。

シスコ アドバンスド サービスは、アーキテクチャ主導型のアプローチによってデータセンター インフラストラクチャをビジネスの目的に合致させ、長期にわたる価値を提供します。Cisco SMARTnet サービスを利用すると、シスコのネットワーク専門家や、受章歴のあるリソースにいつでも直接アクセスして、ミッション クリティカルな問題を解決できます。このサービスでは、お客様は Cisco Smart Call Home サービスをご利用いただけます。この機能により、お客様が保有している Cisco Nexus 9500 プラットフォーム スイッチに関する予防的診断やリアルタイムのアラートが提供されます。

シスコのサービスは、ネットワーク ライフサイクル全体にわたって最大限に投資を保護し、ネットワーク運用の最適化、移行のサポート、IT 能力の強化を実現します。
