Cisco Catalyst IE3400 高耐久性シリーズ データシート

データ シート

ダウンロード オプション

  • PDF
    (2.1 MB)
    Adobe Reader を使ってさまざまなデバイスで表示
Updated: 2024 年 2 月 12 日

偏向のない言語

この製品のマニュアルセットは、偏向のない言語を使用するように配慮されています。このマニュアルセットでの偏向のない言語とは、年齢、障害、性別、人種的アイデンティティ、民族的アイデンティティ、性的指向、社会経済的地位、およびインターセクショナリティに基づく差別を意味しない言語として定義されています。製品ソフトウェアのユーザーインターフェイスにハードコードされている言語、RFP のドキュメントに基づいて使用されている言語、または参照されているサードパーティ製品で使用されている言語によりドキュメントに例外が存在する場合があります。シスコのインクルーシブランゲージに対する取り組みの詳細は、こちらをご覧ください

翻訳について

このドキュメントは、米国シスコ発行ドキュメントの参考和訳です。リンク情報につきましては、日本語版掲載時点で、英語版にアップデートがあり、リンク先のページが移動/変更されている場合がありますことをご了承ください。あくまでも参考和訳となりますので、正式な内容については米国サイトのドキュメントを参照ください。

ダウンロード オプション

  • PDF
    (2.1 MB)
    Adobe Reader を使ってさまざまなデバイスで表示
Updated: 2024 年 2 月 12 日




Cisco Catalyst® IE3400 高耐久性シリーズは、最先端ギガビットイーサネット接続をコンパクトなフォームファクタのモジュラ型スイッチで本格的に実現した先駆的製品です。さまざまな拡張エンタープライズ環境および産業用途専用に設計されています。

製品概要

Cisco Catalyst IE3400 高耐久性シリーズ スイッチは、最先端の高速ギガビットイーサネット接続をコンパクトなフォームファクタで実現した製品です。堅牢な製品が必要とされる幅広い産業用途向けに設計されています。Cisco Catalyst IE3400 高耐久性シリーズのモジュラ設計はさまざまな拡張モジュールオプションを備え、ギガビットイーサネットのポートを最大 26 個まで柔軟に拡張できます。プラットフォームは、製造、エネルギー、運輸、鉱業、スマートシティ、石油天然ガスの過酷な環境に耐えられるように構築されています。また、IE3400 プラットフォームは、屋外スペース、保管倉庫、および配送センターの拡張エンタープライズ環境にも最適です。

IE3400 シリーズ スイッチは Cisco IOS® XE を搭載しています。Cisco IOS XE は、セキュリティ機能が組み込まれた信頼できる次世代オペレーティングシステムで、セキュアブート機能、イメージ署名機能、Cisco® Trust Anchor モジュールを備えています。また、Cisco IOS XE は、オープン API およびデータモデルを備えた API 主導型の構成になっています。

Cisco Catalyst IE3400 高耐久性シリーズは、Cisco Catalyst Centerなどの強力な管理ツールで管理できます。また、WebUI という、全面的に再設計された使いやすい最新の GUI ツールを使用して簡単に設定できます。フル Flexible NetFlowFnF)もサポートされるため、Cisco Secure Network Analytics® を使用してトラフィックパターンをリアルタイムに可視化したり、攻撃を分析したりすることが可能です。

Cisco Catalyst IE3400 高耐久性シリーズは、IOx アプリケーションを実行するためのエッジコンピューティング機能を提供し、スイッチングパフォーマンスに影響を与えることなく、OT ネットワークで新しい機能を実現します。Cisco Cyber Vision を選択して、接続された産業アセットの可視性を向上させるか、セキュアな機器アクセスを使用して大規模な産業アセットへのセキュアなゼロトラスト ネットワーク アクセス(ZTNA)を提供します。

堅牢な復元力は、Media Redundancy ProtocolMRP)、Resilient Ethernet ProtocolREP)、デバイスレベルリング(DLR)、デュアル入力電源などの機能によって実現されています。

IE3400 シリーズ(拡張モジュールあり)は、PoE/PoE+ 用に最大 480W の電力バジェットをサポートし(24 個のポートで共有)、IP カメラ、電話、ワイヤレスアクセスポイント、センサーなどの PoE 受電エンドデバイスの接続に最適です。

Cisco Catalyst IE3400 Rugged Series

図 1.

Cisco Catalyst IE3400 高耐久性シリーズ

機能と利点

表 1.                    IE3400 の特長と利点

機能

利点

堅牢な産業用デザイン

  過酷な環境と温度範囲(-40 75 °C )に耐えるように設計
  可動部を除去して耐久性を高めたファンレス対流冷却
  振動、衝撃、サージ、および電気ノイズに対するイミュニティを強化
  多業種における自動化、ITS 、変電所環境向けの仕様に準拠
  産業用システムと機器の稼働時間、パフォーマンス、安全性を向上
  さまざまな Power over Ethernet PoE )アプリケーション要件に対応
  外部装置を監視して信号を伝達するためのアラーム I/O

フル ギガビット イーサネット インターフェイス

  産業用途の新しい高速アプリケーションのためのセキュアなアクセスを実現
  最大 10 個の GE ポートを搭載:1 ギガビット Small Form-Factor Pluggable SFP )アップリンク X 2 に加えて、1 ギガビット銅線または PoE+ RJ45 ダウンリンク X 8 を小型フォームファクタ ベース システムで提供
  互換性のある 10 個のモジュール(銅線、光ファイバオプション)のいずれかを接続することによって、GE ポートを 26 個まで拡張可能
  高速ワイヤレスアクセスポイントを接続(802.11n 802.11ac
  高解像度(HD IP カメラとプログラマブル ロジック コントローラ(PLC )に対応
  遅延の影響を受けやすいアプリケーションと時間的精度が要求されるネットワークをサポート
  複数のリングおよび新しいネットワーク構成用の冗長リングトポロジを提供
  長距離接続が必要な用途向けに、地理的な拡張性を強化

高密度産業用 Power over EthernetPoE

  2.5G 拡張モジュールで最大 24 個の PoE/PoE+ ポートまたは最大 8 個の PoE/PoE+ ポートと 4 つの「802.3bt タイプ 4 」ポートをサポート(システム電力バジェット:480W
  配線、配電パネル、遮断器の数を抑えることでコストを削減
  必要な機器を削減できるため、必要なスペースと発熱量が減少
  IP フォン、カメラ、ワイヤレスアクセスポイントなどのすぐに使用可能な PoE デバイスに対応

使いやすい Web ベースの UIWebUI

  設定およびモニタリングが容易
  複雑な端末エミュレーションプログラムが不要
  導入コストを削減

SwapDrive:交換時の設定が不要

  障害発生時に簡単にスイッチを交換可能。設定は一切不要
  ネットワークの専門知識が不要
  迅速なリカバリ

フル Flexible NetFlowFnF

  フローおよび脅威の可視性を強化
  ネットワーク インフラストラクチャの最適化、運用コストの削減、キャパシティプランニングとセキュリティインシデント検出機能の向上を実現

高度なデータプレーン機能

  Parallel Redundancy Protocol PRP 1
  SGT/SGACL による高度なセキュリティ

IPv6 対応ロゴ

  IPv6 対応ロゴ認定
1 Parallel Redundancy Protocol PRP )は、IE3400 ベーススイッチの一部のポート(Gig1/1 Gig1/4 )でのみ利用できます。PRP の単一インスタンスがサポートされています。

製品の概要

表 2.                    製品の機能セット

製品ファミリ

サポートされているプラットフォーム

サポート対象の Cisco IOS ソフトウェアイメージ(機能セット)

IE3000

IE3400

Network Essentials1Network Advantage1

1 末尾に「-E 」が付いたハードウェア PID Network Essentials で、「-A 」が付いたハードウェア PID Network Advantage です。Network Advantage ライセンスには、Network Essentials のすべての機能が含まれています。

製品仕様

3 に、Cisco Catalyst IE3400 高耐久性シリーズ スイッチのハードウェア構成およびサポートするモジュールを示します。

表 3.                    IE3400 ハードウェア構成(IE3400 および IE3300 モジュールを含む)

製品番号*

合計ポート

10/100/1000 RJ45 銅線ポート数

100/1000 SFP ポート数

1GE/2.5G RJ45 銅線ポート数

ソフトウェアライセンス(デフォルト)**

PoE/

PoE+)バジェット

IE-3400-8T2S-E

10

8

2

該当なし

Network Essentials

該当なし

IE-3400-8T2S-A

10

8

2

該当なし

Network Advantage

該当なし

IE-3400-8P2S-E

10

8

2

該当なし

Network Essentials

240W(ベース)、480W(拡張モジュールあり)

IE-3400-8P2S-A

10

8

2

該当なし

Network Advantage

240W(ベース)、480W(拡張モジュールあり)

IEM-3400-8T=

8

8

該当なし

該当なし

該当なし

該当なし

IEM-3400-8S=

8

該当なし

8

該当なし

該当なし

該当なし

IEM-3400-8P=

8

8

該当なし

該当なし

該当なし

IE3400 PoE ベースモジュールでのみサポートされ、合計 480W PoE バジェットを提供

IEM-3300-8P=

8

8

該当なし

該当なし

該当なし

IE3400 PoE ベースモジュールでサポートされ、合計 480W PoE バジェットを提供

IEM-3300-16P=

16

16

該当なし

該当なし

該当なし

IE3400 PoE ベースモジュールでサポートされ、合計 480W PoE バジェットを提供

IEM-3300-8S=

8

該当なし

8

該当なし

該当なし

該当なし

IEM-3300-8T=

8

8

該当なし

該当なし

該当なし

該当なし

IEM-3300-16T=

16

16

該当なし

該当なし

該当なし

該当なし

IEM-3300-6T2S=

8

6

2

該当なし

該当なし

該当なし

IEM-3300-14T2S=

16

14

2

該当なし

該当なし

該当なし

IEM-3300-4MU=

4

該当なし

該当なし

4

該当なし

IE3400 PoE ベースモジュールでサポートされ、合計 480W PoE バジェットを提供

*PoE モジュールは、PoE ベーススイッチとのみ接続できます。IE3300 拡張モジュールは、IE3400 ベーススイッチと接続することもできます。ただしこの組み合わせでは、IE3400 ベーススイッチ上の SGT/SGACL といった高度なセキュリティ機能はサポートされません。
** Network Advantage ライセンスには、Network Essentials のすべての機能が含まれています。

4 に、Cisco Catalyst IE3400 高耐久性シリーズ スイッチのハードウェア仕様を示します。

表 4.                    IE3400 ハードウェア仕様

ハードウェア仕様

Cisco IE-3400-8T2S-E/ -A

Cisco IE-3400-8P2S-E/ -A

PoE 電力バジェット

該当なし

480W1(拡張モジュールを含む)

リムーバブルストレージ

USB23SD カード2

USB23SD カード2

アラーム

アラーム入力 X 2、アラーム出力 X 1

アラーム入力 X 2、アラーム出力 X 1

コンソール ポート

RS-232RJ-45 経由)X 1USB ミニタイプ B X 1

RS-232RJ-45 経由)X 1USB ミニタイプ B X 1

電源入力

デュアル DC 電源入力

デュアル DC 電源入力

1 480W の電力バジェットを実現するには、電源の選択時に、表 8 に示されているスイッチの最小電力要件を考慮する必要があります。
2 USB および SD カードはオプションで、デフォルトではスイッチに付属していません。
3 システムイメージと設定をロードするための USB 2.0

Expansion modules

図 2.

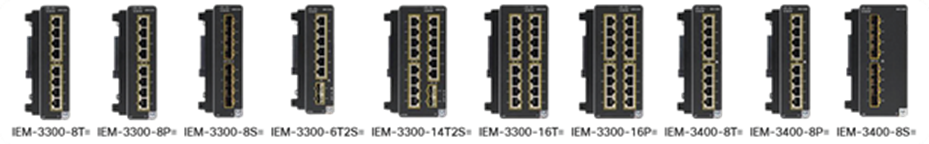

拡張モジュール

5 に、Cisco Catalyst IE3400 高耐久性シリーズ モジュールのハードウェア構成を示します。

表 5.                    Cisco Catalyst IE3300 および IE3400 高耐久性シリーズ モジュールのハードウェア構成

製品 ID

拡張モジュールの合計ポート数

銅線(RJ45

PoE/PoE+

SFP

銅線(RJ45

1GE/2.5G(最大 802.3bt タイプ 4 PoE

システムポートの合計数(拡張モジュールを含む)

IEM-3400-8T=

8

8

-

-

-

18

IEM-3400-8S=

8

-

-

8

-

18

IEM-3400-8P=

8

-

8

-

-

18

IEM-3300-8P=

8

-

8

-

-

18

IEM-3300-16P=

16

-

16

-

-

26

IEM-3300-8S=

8

-

-

8

-

18

IEM-3300-8T=

8

8

-

-

-

18

IEM-3300-16T=

16

16

-

-

-

26

IEM-3300-6T2S=

8

6

-

2

-

18

IEM-3300-14T2S=

16

14

-

2

-

26

IEM-3300-4MU=1

4

-

-

-

4

14

1IEEE 802.3bt タイプ 4 標準電源の使用条件については、ハードウェア設置ガイドを参照してください

6 に、Cisco Catalyst IE3400 高耐久性シリーズ スイッチおよびモジュールの物理構成を示します。

表 6.                    IE3400 の物理構成

製品 ID

サイズ(高さ x x 奥行)

重量

取り付け

IE-3400-8T2S-E

6 インチ X 3.6 インチ X 5.3 インチ
15.2 cm X 9.1 cm X 13.5 cm

1.7 kg
3.8 ポンド

DIN レール

IE-3400-8T2S-A

6 インチ X 3.6 インチ X 5.3 インチ
15.2 cm X 9.1 cm X 13.5 cm

1.7 kg
3.8 ポンド

DIN レール

IE-3400-8P2S-E

6 インチ X 4.4 インチ X 5.3 インチ
15.2 cm X 11.2 cm X 13.5cm

2.3 kg
5.0 ポンド

DIN レール

IE-3400-8P2S-A

6 インチ X 4.4 インチ X 5.3 インチ
15.2 cm X 11.2 cm X 13.5cm

2.3 kg
5.0 ポンド

DIN レール

IEM-3300-8T=

6 インチ X 2.6 インチ X 5.3 インチ
15.2 cm X 6.6 cm X 13.5cm

0.9 kg
2.0 ポンド

DIN レール

IEM-3300-8S=

6 インチ X 2.6 インチ X 5.3 インチ
15.2 cm X 6.6 cm X 13.5cm

0.9 kg
2.0 ポンド

DIN レール

IEM-3300-16T=

6 インチ X 3.6 インチ X 5.3 インチ
15.2 cm X 9.1 cm X 13.5 cm

1.2 kg
2.7 ポンド

DIN レール

IEM-3300-6T2S=

6 インチ X 2.6 インチ X 5.3 インチ
15.2 cm X 6.6 cm X 13.5cm

0.9 kg
2.0 ポンド

DIN レール

IEM-3300-14T2S=

6 インチ X 3.6 インチ X 5.3 インチ
15.2 cm X 9.1 cm X 13.5 cm

1.2 kg
2.7 ポンド

DIN レール

IEM-3300-8P=

6 インチ X 2.6 インチ X 5.3 インチ
15.2 cm X 6.6 cm X 13.5cm

0.9 kg
2.0 ポンド

DIN レール

IEM-3300-16P=

6 インチ X 3.6 インチ X 5.3 インチ
15.2 cm X 9.1 cm X 13.5 cm

1.2 kg
2.7 ポンド

DIN レール

IEM-3400-8T=

6 インチ X 2.6 インチ X 5.3 インチ
15.2 cm X 6.6 cm X 13.5cm

0.9 kg
2.0 ポンド

DIN レール

IEM-3400-8S=

6 インチ X 3.6 インチ X 5.3 インチ
15.2 cm X 9.1 cm X 13.5 cm

1.6 kg
3.6 ポンド

DIN レール

IEM-3400-8P=

6 インチ X 2.6 インチ X 5.3 インチ
15.2 cm X 6.6 cm X 13.5cm

0.9 kg
2.0 ポンド

DIN レール

IEM-3300-4MU=

6 インチ X 3.6 インチ X 5.3 インチ
15.2 cm X 9.1 cm X 13.5 cm

1.4 kg
3.0 ポンド

DIN レール

システムの寸法

正面図<IE3400 Non-PoE>

Front view <IE3400 Non-PoE>

正面図<IE3400 PoE>

Front View <IE3400 PoE>

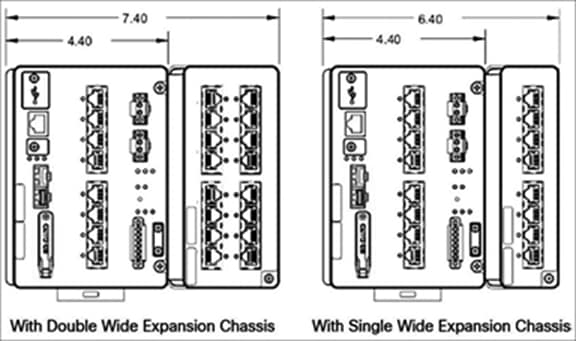

モジュールの寸法:正面図

Module dimensions – Front View

シングル幅の拡張モジュールを使用するとシステム幅が約 5 cm2 インチ)拡大します。

ダブル幅の拡張モジュールを使用するとシステム幅が約 8 cm3 インチ)拡大します。

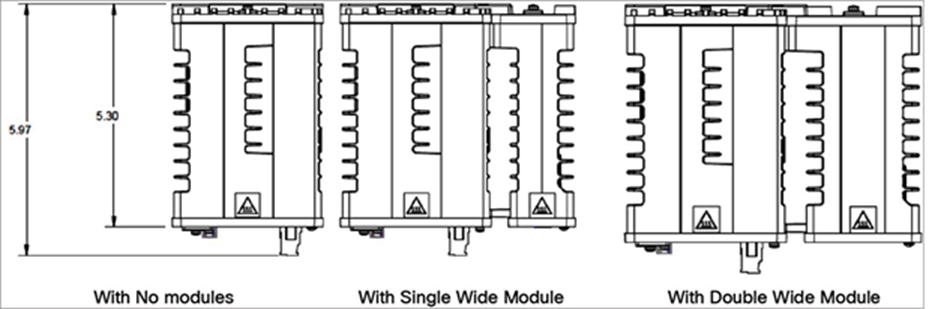

上面図

Top view

7 に、Cisco Catalyst IE3400 高耐久性シリーズ スイッチのパフォーマンスと拡張性の特長を示します。

表 7.                    IE3400 のパフォーマンスと拡張性の特長

機能

Cisco IE-3400-8T2S-E/-A

Cisco IE-3400-8P2S-E/-A

転送レート

すべてのポートおよびすべてのパケットサイズのラインレート

すべてのポートおよびすべてのパケットサイズのラインレート

キューの数

8

8

ユニキャスト MAC アドレス

16K

16K

Internet Group Management ProtocolIGMP)マルチキャストグループ数

1K

1K

VLAN

256

256

IPv4 間接ルート数1

3000

3000

IPv6 間接ルート数1

512

512

スパニングツリープロトコル(STP)インスタンス数

128

128

アクセス制御エントリ(PACL/VACL/RACL

3K

3K

DRAM

4 GB

4 GB

フラッシュサイズ(ユーザがアクセス可能)

1.5 GB

1.5 GB

SD カードの容量2

4 GB

4 GB

ジャンボフレーム

2000 バイト

2000 バイト

1 -A SKU または -E SKU でサポート(Network Advantage ライセンス付き)。
2SD カードはオプションで、デフォルトではスイッチに付属していません。

8 に、Cisco Catalyst IE3400 高耐久性シリーズ スイッチの電源仕様を示します。

表 8.                    IE3400 の電源仕様



Cisco IE-3400-8T2S-E/-A

Cisco IE-3400-8P2S-E/-A

入力電圧範囲

冗長 DC 入力電圧:9.6 60VDC

冗長 DC 入力電圧:9.6 60VDC

PoE には 48VDCPoE+ には 54VDC が必要

入力電流

6.3A

10.6A

消費電力1

36W

47 W

1PoE をサポートしないモデルの消費電力は 12V で測定され、PoE をサポートするモデルは 54V で測定されています。消費電力に PoE 電力は含まれていません。

9 に、Cisco Catalyst IE3400 高耐久性シリーズ スイッチでサポートされる拡張モジュールの電源仕様を示します。

表 9.                    IEM3300/IEM3400 拡張モジュールの消費電力

製品 ID

消費電力1

IEM-3300-8T=

6W

IEM-3300-8S=

19W

IEM-3300-16T=

12W

IEM-3300-6T2S=

9W

IEM-3300-14T2S=

16W

IEM-3300-8P=

14W

IEM-3300-16P=

21W

IEM-3400-8T=

12W

IEM-3400-8S=

27W

IEM-3400-8P=

20W

IEM-3300-4MU=

20W

1 PoE をサポートしないモデルの消費電力は 12V で測定され、PoE をサポートするモデルは 54V で測定されています。消費電力に PoE 電力は含まれていません。

10 に、Cisco Catalyst IE3400 高耐久性シリーズ スイッチの電源オプションを示します。

表 10.                 電源オプション

製品 ID

ワット数

定格公称入力動作範囲

PoE/PoE+ のサポート1

詳細の表示

PWR-IE50W-AC=

50W

AC 100 240V/1.25A 50 60Hz
または
DC 125 250V/1.25A

なし

左記 DIN レール電源の詳細については、こちらをクリックしてください。

PWR-IE50W-AC-IEC=

50W

AC 90 264V

なし

PWR-IE50W-AC-L=2

50W

AC 100 240V/1.0A 50 60Hz

なし

PWR-IE65W-PC-AC=

65W

AC 100 240V/1.4A 50 60Hz
または
DC 125 250V/1.0A

あり

PWR-IE65W-PC-DC=

65W

DC 24 48 VDC/4.5 A

あり

PWR-IE170W-PC-AC=

170W

AC 100 240V/2.3A 50 60Hz
または
DC 125 250V/2.1A

あり

PWR-IE170W-PC-DC=

170W

DC 12 54VDC/23A

あり

PWR-IE240W-PCAC-L=2

240W

AC 100 240V/2.5A 50 60Hz

あり

PWR-IE480W-PCAC-L=2

480W

AC 100 240V/5.0A 50 60Hz

あり

1 スイッチと PoE ポートの電力バジェット全体が電源ワット数の範囲内である必要があります。
2 電源モジュールは、スマートグリッドおよび危険場所では認定されていません。これらの電源は IP20 保護等級です。

11 および 12 に、Cisco Catalyst IE3400 高耐久性シリーズ スイッチでサポートされるソフトウェア機能を示します。

表 11.                 サポートされる主要なソフトウェア機能(Network Essentials ライセンス)

Network Essentials ライセンス(永久)

機能

レイヤ 2 スイッチング

IEEE 802.1802.3 規格、NTPUDLDCDPLLDP、ユニキャスト MAC フィルタ、PAgPLACPVTPv2VTPv3EtherChannelQ-in-Q トンネリング、音声 VLANPVST+MSTPRSTP

マルチキャスト

IGMPv1v2v3 スヌーピング、IGMP フィルタリング、IGMP クエリア

管理

WebUIMIBSmartPortSNMPsyslogDHCP サーバ、SPAN セッション、RSPANFSPANExpress セットアップ、NETCONFRESTCONF

セキュリティ

ポートセキュリティ、802.1xDynamic Host Configuration ProtocolDHCP)スヌーピング、ダイナミック ARP インスペクション、IP ソースガード、ゲスト VLANMAC 認証バイパス、802.1x マルチドメイン認証、ストーム制御 - ユニキャスト、マルチキャスト、ブロードキャスト、SCPSSHSNMPv3TACACS+RADIUS サーバー / クライアント、MAC アドレス通知、BPDU ガード、アクセスリスト(PACL / RACL / VACL)、SUDI 2099(セキュアな固有デバイス識別子)、フル Flexible NetFlowFnF)、MACsec-128FIPS 140-2

Quality of ServiceQoS

入力ポリシング、レート制限、出力キューイング/シェーピング、Auto QoS

IPv6

IPv6 ホストサポート、SNMP over IPv6HTTP/HTTPsover IPv6SNMP over IPv6Syslog over IPv6DHCPv6 リレーソース、DHCPv6 バルクリースクエリ(RFC 5460)、IPv6 ステートレス自動設定、SCP/SSHRadiusTACACS+NTP over IPv6IPv6 VRF 対応 BGPv6IPV6 ND キャッシュ失効時間設定、TFTP 向け IPv6 サポート、IPv6 DNS トランスポート、IPv6 QoSIPv6 FHS RA ガード、IPv6 FHS DHCPv6 ガード

レイヤ 3 ルーティング

VLAN 間ルーティング、スタティックルーティング

産業用イーサネット

CIP EtherNet/IP3IEEE 1588 PTP v2Default および Power)、PROFINET

冗長性

Resilient Ethernet ProtocolREP)リング、PROFINET-Multi Ring ProtocolMRP)、REP ネゴシエート、高速 REPParallel Redundancy ProtocolPRP2PTP over PRP、高可用性シームレス冗長性(HSR-SAN)、デバイスレベルリング

電力

Dying GaspSCADA プロトコル分類 - GOOSE メッセージング、MODBUS TCP/IP

自動化

YANGNETCONFRESTCONF

産業用管理

1:1 スイッチ ネットワーク アドレス変換によるレイヤ 2 スイッチング(L2NAT1

IOx

コンテナ(ネイティブ Docker)、Cyber VisionSecure Equipment Access

1 アップリンクポートでサポート
2Parallel Redundancy Protocol PRP )は、IE3400 ベーススイッチの一部のポート(Gig1/1 Gig1/4 )でのみ利用できます。PRP の単一インスタンスがサポートされています。
3 IEM-3300-4MU 拡張モジュールは、PTP をサポートしていません。

表 12.                 サポートされる主要なソフトウェア機能(Network Advantage ライセンス)*

Network Advantage ライセンス(永久)

機能

IP ルーティングプロトコル

OSPFIPv4 および IPv6)、BGPv4 および v6)、ISISv4 および v6)、RIPv1 および v2)、EIGRPv4 および v6)、ポリシーベースルーティング(PBR)、VRRPv4 および v6)、HSRPv4 および v6)、OSPFv3 BFD エコーモード

仮想化

VRF-Lite

セキュリティ

MACsec-256SGT/SGACL1

IP MulticastIP マルチキャスト

PIM スパースモード(PIM-SM)、PIM デンスモード(PIM-DM)、PIM スパースデンスモード、MSDP、マルチキャストルーティング BSRIPv4/IPv6)、自動 RPIPv4)、組み込み RPIPv6

* Network Advantage ライセンスには、 Network Essentials のすべての機能が含まれています。
1 SGT/SGACL は、IE3400 ベーススイッチおよび IEM-3400 拡張モジュールでのみサポートされます。

13 に、 Cisco Catalyst IE3400 高耐久性シリーズ スイッチ用の Cisco Catalyst Center Essentials および Cisco Catalyst Center Advantage ライセンスの詳細を示します。

表 13.                 Cisco IE3400 Catalyst Center Essentials および Cisco Catalyst Center Advantage ライセンス

機能

Cisco Catalyst Center Essentials

Cisco Catalyst Center Advantage

要素管理

ディスカバリ、トポロジ、インベントリ、ソフトウェアイメージの管理、構成変更監査

対応

対応

基本的なアシュアランス

ヘルスダッシュボード:ネットワーク、クライアントモニタリング、スイッチおよび有線クライアントのヘルスモニタリング

対応

対応

アシュアランスと分析

コンプライアンス、カスタムレポート、デバイス 360 およびクライアント 360:詳細なトラブルシューティングのためのデバイスとクライアントの接続の表示

非対応

対応

基本的な自動化機能

Cisco ネットワーク プラグアンドプレイ アプリケーション

対応

対応

要素管理

パッチ/SMU

非対応

対応

SD-Access

拡張ノード、拡張ノードの REP リング ワークフロー

対応

対応

SD-Access

ポリシーベースの自動化、有線クライアントのアシュアランス、IE3400 REP リングワークフロー内で SD-Access のポリシー拡張ノードとして機能可能

非対応

対応

産業用イーサネットスイッチの Cisco Catalyst Center ライセンスはアドオンまたはオプションで、必須ではありません。別途購入が必要です。ライセンスにはネットワーク階層機能は含まれません。Network Advantage ライセンスは、Catalyst Center Advantage ライセンスのスイッチの必須要件です。

14 に、Cisco Catalyst IE3400 高耐久性シリーズ スイッチの適合規格仕様を示します。

表 14.                 適合規格仕様1

仕様

産業用オートメーション制御システム

IEC 62443-4-1

IEC 62443-4-2

電磁放射

FCC 47 CFR Part 15 Subpart B クラス A

EN 55032/CISPR 32 クラス A

VCCI クラス A

AS/NZS CISPR 32、クラス A

CISPR 11 クラス A

ICES 003 クラス A

CNS 13438 クラス A

KN 32 クラス A

EN 300 386

電磁イミュニティ

CISPR 24 / CISPR 35

EN55024 / EN55035

KN 35

EN 61000-4-2 静電気放電(気中:15kV、接触:8kV

EN 61000-4-3 放射無線周波(10V/m UTP20V/m STP

EN 61000-4-4 電気的ファストトランジェント(4kV

EN 61000-4-5 サージ(2kV/1kV 電源、4kV STP

EN 61000-4-6 伝導無線周波(10Vrms UTP

EN 61000-4-8 電源周波数磁界(1000A/m

EN 61000-4-10 減衰振動磁界(100 A/m

EN 61000-4-16 伝導 CM 妨害(30V、連続/300V1 秒)

EN 61000-4-17 直流電源リプルイミュニティ(10%

EN 61000-4-18 減衰振動波(2.5kV1MHz

EN 61000-4-29 DC 電圧ディップと中断

業界規格

EN 61000-6-2 工業環境におけるイミュニティ

EN 61000-6-4 工業環境のエミッション

EN 61000-6-1 軽工業環境におけるイミュニティ

EN 61326-1 計測用、制御用および試験室用の装置

EN61131-2EMC:エミッションおよびイミュニティ)

IEEE 1613 発電所コミュニケーション ネットワーキング

EN/IEC 61850-3 変電所の通信ネットワーク

ODVA 産業用 EtherNet/IP

NEMA TS 2-2016

AREMA C&S セクション 1119

IP30

マリンⅠ

クラスガイドライン DNV-CG-0339 による DNV 認定

その他規格:

IEC 60945IACS UR E10

Marine DNV GL:船舶、高速船および軽量舟艇

安全規格と認定

情報処理機器

UL/CSA 60950-1IEC 60950-1 CB(国別の変更事項をすべて含む)

UL/CSA 62368-1IEC 62368-1 CB(国別の変更事項をすべて含む)

産業フロア(制御機器):

UL/CSA 61010-2-201

CB レポートおよび IEC/EN 61010-2-201 認定

防爆:

UL121201(クラス l、ディビジョン 2、グループ A D

CSA 213(クラス l、ディビジョン 2、グループ A D

UL/CSA 60079-0-15(クラス l、ゾーン 2Gc/IIC

IEC 60079-0-15 IECEx テストレポート(クラス l、ゾーン 2Gc/IIC

EN 60079-0-15 ATEX 認定(クラス I、ゾーン 2Gc/IIC)キャビネットエンクロージャが必要

動作環境

動作温度:

-40 +70 °C40 LFM 開放型ラック)

-40 +60 °C(密閉型ラック)

-40 +75 °C(最小 200 LFM ファンまたはブロワー搭載ラック)

+85 °C16 時間試験)

高度:最大約 4,600 m15,000 フィート)

保管環境

温度:-40 +85 °C

高度:約 4,600 m15,000 フィート)

IEC 60068-2-14

湿度

相対湿度:5 95%(結露しないこと)

IEC 60068-2-78

IEC 60068-2-30

衝撃および振動

IEC 60068-2-27(動作時衝撃、50G3ms、半正弦波)

IEC 60068-2-27(非動作時の衝撃、65 80G9ms、台形波)

IEC 60068-2-6(正弦振動、5Hz 150Hz

腐食

IEC 60068-2-52(塩水噴霧)

IEC 60068-2-60(混合ガス流)

鉄道

EN50125-12014

EN50125-32003

EN50121-4 鉄道:シグナリングおよびテレコミュニケーション装置

EN50121-3-2 / EN50155EMC

保証

すべての IE3400 製品 ID およびすべての産業用イーサネット(IE)電源装置に対して、5 年間の制限付きハードウェア保証が付属しています。詳細については、「保証」の項を参照してください。

1 安全認定電力および温度定格の詳細については、ハードウェア設置ガイドを参照してください。

15 に、Cisco Catalyst IE3400 高耐久性シリーズ スイッチの平均故障間隔(MTBF)を示します。

表 15.                 MTBF 情報(Telcordia Issue 3

製品 ID

MTBF の評価(時間)

IE-3400-8T2S-E

549,808

IE-3400-8T2S-A

549,808

IE-3400-8P2S-E

401,313

IE-3400-8P2S-A

401,313

IEM-3300-8T=

3,041,040

IEM-3300-8S=

6,810,960

IEM-3300-16T=

1,594,210

IEM-3300-6T2S=

3,729,130

IEM-3300-14T2S=

1,865,300

IEM-3400-8T=

3,385,166

IEM-3300-8P=

2,931,233

IEM-3300-16P=

1,043,520

IEM-3400-8S=

5,572,640

IEM-3400-8P=

1,802,010

IEM-3300-4MU=

1,272,430*

* 値は、Telcordia Issue 4 に従って測定された MTBF の予測値です。出荷開始後と異なる場合があります。

16 に、Cisco Catalyst IE3400 高耐久性シリーズ スイッチの管理と標準規格に関する情報を示します。

表 16.                 管理および標準規格

説明

仕様

IEEE 標準規格

IEEE 802.1D MAC ブリッジ、STP

IEEE 802.1p レイヤ 2 での CoS による優先順位付け

IEEE 802.1Q VLAN

IEEE 802.1s 多重スパニングツリー

IEEE 802.1w 高速スパニングツリー

IEEE 802.1x ポートアクセス認証

IEEE 802.1AB LLDP

IEEE 802.3ad Link Aggregation Control ProtocolLACP)

IEEE 1588v2 PTP 高精度時間プロトコル

IEEE 802.3ah 100BASE-X SMF/MMF のみ

IEEE 802.3x 10BASE-T での全二重

IEEE 802.3 10BASE-T 仕様

IEEE 802.3u 100BASE-TX 仕様

IEEE 802.3ab 1000BASE-T 仕様

IEEE 802.3z 1000BASE-X 仕様

IEEE 802.3af Power over Ethernet

IEEE 802.3at Power over Ethernet plus

RFC 準拠

RFC 768UDP

RFC 783TFTP

RFC 791IPv4 プロトコル

RFC 792ICMP

RFC 793TCP

RFC 826ARP

RFC 854Telnet

RFC 959FTP

RFC 1157SNMPv1

RFC 19011902 1907SNMPv2

RFC 2273 2275SNMPv3

RFC 2571SNMP 管理

RFC 1166IP アドレス

RFC 1256ICMP ルータ ディスカバリ

RFC 1305NTP

RFC 951BootP

RFC 1492TACACS+

RFC 1493:ブリッジ MIB オブジェクト

RFC 1534DHCP および BOOTP 相互運用

RFC 1542:ブートストラップ プロトコル

RFC 1643:イーサネット インターフェイス MIB

RFC 1757RMON

RFC 2068HTTP

RFC 21312132DHCP

RFC 2236IGMP v2

RFC 3376IGMP v3

RFC 2474DiffServ による優先制御

RFC 3046DHCP リレー エージェント情報オプション

RFC 3580802.1x RADIUS

RFC 4250 4252SSH プロトコル

RFC 5460DHCPv6 バルクリースクエリ

SNMP MIB オブジェクト

802.1X MIB

CISCO-DHCP-SNOOPING-MIB

CISCO-UDLDP-MIB

CISCO-ENVMON-MIB

CISCO-PRIVATE-VLAN-MIB

CISCO-PAE-MIB

Cisco-Port-QoS-MIB

CISCO-ERR-DISABLE-MIB

CISCO- PROCESS-MIB

LLDP-MIB

CiscoMACNotification-MIB

CISCO-CONFIG-COPY-MIB

LLDP-MED-MIB

Bridge-MIB

CISCO-CAR-MIB

CISCO-LAG-MIB

CISCO-SYSLOG-MIB

CISCO-FTP-CLIENT-MIB

CISCO-VLAN-IFTABLE-RELATIONSHIP-MIB

CISCO-VLAN-MEMBERSHIP-MIB

Cisco-REP-MIB

CISCO-PORT-STORM-CONTROL-MIB

CISCO-CDP-MIB

CISCO-IP-STAT-MIB

CISCO-LICENSE-MGMT-MIB

CISCO-STP-EXTN-MIB

CISCO-VTP-MIB

IEEE8023-LAG-MIB

SMON-MIB

CISCO-ACCESS-ENVMON-MIB

CISCO-CALLHOME-MIB

CISCO-CONFIG-MAN-MIB

CISCO-FLASH-MIB

CISCO-ENTITY-SENSOR-MIB

IP-MIB

CISCO-PAGP-MIB

CISCO-IF-EXTENSION-MIB

CISCO-IMAGE-MIB

CISCO-MEMORY-POOL-MIB

CISCO-PING-MIB

SNMP-TARGET-EXT-MIB

IF_MIB

ENTITY-MIB

LLDP-EXT-PNO-MIB

NOTIFICATION-LOG-MIB

OLD-CISCO-CPU-MIB

ETHERLIKE-MIB

OLD-CISCO-SYSTEM-MIB

OLD-CISCO-MEMORY-MIB

RMON-MIB

SNMP-COMMUNITY-MIB

SNMP-FRAMEWORK-MIB

SNMP-PROXY-MIB

SNMP-MPD-MIB

SNMP-NOTIFICATION-MIB

SNMP-TARGET-MIB

SNMP-USM-MIB

CISCO-DATACOLLECTION-MIB

CISCO-CABLE-DIAG-MIB

CISCO-PORT-SECURITY-MIB

BULK_FILE_MIB

NAC-NAD-MIB

CISCO-ENTITY-ALARAM-MIB

SNMP-VIEW-BASED-ACM-MIB

CISCO-MAC-AUTH-BYPASS-MIB

CISCO-AUTH-FRAMEWORK-MIB

CISCO-BRIDGE-Ext-MIB

SNMPv2-MIB

CISCO-ENTITY-VENDORTYPE-OID-MIB

CISCO-PRODUCTS-MIB

IP-FORWARD-MIB

BGP-CISCO-BGP-MIBv2

17 に、Cisco Catalyst IE3400 高耐久性シリーズ スイッチおよび IEM3400 モジュールでサポートされる SFP に関する情報を示します。

表 17.                 SFP のサポート

製品 ID

仕様

SFP タイプ

温度範囲1

最長距離

ケーブル タイプ

DOM サポート

GLC-FE-100FX-RGD=

100BASE-FX

FE

IND

2 km

マルチモード ファイバ(MMF

なし

GLC-FE-100LX-RGD=

100BASE-LX10

FE

IND

10 km

シングルモードファイバ(SMF

なし

GLC-FE-100FX=

100BASE-FX

FE

COM

2 km

MMF

なし

GLC-FE-100LX=

100BASE-LX10

FE

COM

10 km

SMF

なし

GLC-FE-100EX=

100BASE-EX

FE

COM

40 km

SMF

なし

GLC-FE-100ZX=

100BASE-ZX

FE

COM

80 km

SMF

なし

GLC-FE-100BX-U=

100BASE-BX10

FE

COM

10 km

SMF

なし

GLC-FE-100BX-D=

100BASE-BX10

FE

COM

10 km

SMF

なし

GLC-SX-MM-RGD=

1000BASE-SX

GE

IND

220 550 m

MMF

あり

GLC-LX-SM-RGD=

1000BASE-LX/LH

GE

IND

550 m/10 km

MMF/SMF

あり

GLC-ZX-SM-RGD=

1000BASE-ZX

GE

IND

70 km

SMF

あり

SFP-GE-S=

1000BASE-SX

GE

EXT

220 550 m

MMF

あり

SFP-GE-L=

1000BASE-LX/LH

GE

EXT

550 m/10 km

MMF/SMF

あり

SFP-GE-Z=

1000BASE-ZX

GE

EXT

70 km

SMF

あり

GLC-BX-U=

1000BASE-BX10

GE

COM

10 km

SMF

あり

GLC-BX-D=

1000BASE-BX10

GE

COM

10 km

SMF

あり

GLC-SX-MM=

1000BASE-SX

GE

COM

220 550 m

MMF

あり

GLC-LH-SM=

1000BASE-LX/LH

GE

COM

550 m/10 km

MMF/SMF

あり

GLC-ZX-SM=

1000BASE-ZX

GE

COM

70 km

SMF

あり

GLC-EX-SMD=

1000BASE-EX

GE

COM

40 km

SMF

あり

GLC-TE=

1000BASE-T

GE

EXT

100 m

Cat5e

なし

GLC-BX40-U-I=

1000BASE-BX40

GE

IND

40 km

SMF

あり

GLC-BX40-D-I=

1000BASE-BX40

GE

IND

40 km

SMF

あり

GLC-BX40-DA-I=

1000BASE-BX40

GE

IND

40 km

SMF

あり

GLC-BX80-U-I=

1000BASE-BX80

GE

IND

80 km

SMF

あり

GLC-BX80-D-I=

1000BASE-BX80

GE

IND

80 km

SMF

あり

GLC-SX-MMD=

1000BASE-SX

GE

EXT

550 m

MMF

あり

GLC-LH-SMD=

1000BASE-LX/LH

GE

EXT

550 m/10 km

MMF/SMF

あり

GLC-ZX-SMD=

1000BASE-ZX

GE

EXT

70 km

SMF

あり

GLC-T-RGD=

1000BASE-T

GE

IND

100 m

銅線

該当なし

GLC-BX-U-I=

1000BASE-BX

GE

IND

10 km

SMF

あり

GLC-BX-D-I=

1000BASE-BX

GE

IND

10 km

SMF

あり

CWDM-SFP-1470=

1000BASE-CWDM

10GE

COM

80 km

SMF

あり

CWDM-SFP-1610=

1000BASE-CWDM

10GE

COM

80 km

SMF

あり

CWDM-SFP-1530=

1000BASE-CWDM

10GE

COM

80 km

SMF

あり

CWDM-SFP-1490=

1000BASE-CWDM

10GE

COM

80 km

SMF

あり

DWDM-SFP-3033=

1000BASE-DWDM

10GE

COM

80 km

SMF

あり

DWDM-SFP-3112=

1000BASE-DWDM

10GE

COM

80 km

SMF

あり

1 非産業用 SFP EXT COM )を使用する場合は、スイッチの動作温度を下げる必要があります。

発注情報

18 に、Cisco Catalyst IE3400 スイッチで一般的に使用される固定システム、拡張モジュール、およびメモリの発注情報を示します。

表 18.                 発注情報

製品 ID

説明

IE-3400-8T2S-E

Catalyst IE3400GE 銅線 X 8 および GE SFP X 2Adv、モジュラ、Network Essentials あり)

IE-3400-8T2S-A

Catalyst IE3400GE 銅線 X 8 および GE SFP X 2Adv、モジュラ、Network Advantage あり)

IE-3400-8P2S-E

Catalyst IE3400GE PoE/PoE+ X 8 および GE SFP X 2Adv、モジュラ、Network Essentials あり)

IE-3400-8P2S-A

Catalyst IE3400GE PoE/PoE+ X 8 および GE SFP X 2Adv、モジュラ、Network Advantage あり)

IEM-3300-8T=

Catalyst IE3300GE 銅線ポート X 8、拡張モジュールあり)

IEM-3300-8S=

Catalyst IE3300GE SFP ファイバポート X 8、拡張モジュールあり)

IEM-3300-16T=

Catalyst IE3300GE 銅線ポート X 16、拡張モジュールあり)

IEM-3300-6T2S=

Catalyst IE3300GE 銅線 X 6 + GE SFP X 2、拡張モジュールあり)

IEM-3300-14T2S=

Catalyst IE3300GE 銅線 X 14 + GE SFP X 2、拡張モジュールあり)

IEM-3300-8P=

Catalyst IE3300GE PoE/PoE+ 銅線ポート X 8、拡張モジュールあり)

IEM-3300-16P=

Catalyst IE3300GE PoE/PoE+ 銅線 X 16、拡張モジュールあり)

IEM-3400-8T=

Catalyst IE3400GE 銅線ポート X 8、拡張モジュールあり)

IEM-3400-8S=

Catalyst IE3400GE SFP ポート X 8、拡張モジュールあり)

IEM-3400-8P=

Catalyst IE3400GE 銅線 PoE/PoE+ X 8、拡張モジュールあり)

IEM-3300-4MU=

Catalyst IE33002.5G 銅線(4PPoEX 4、拡張モジュールあり)

SD-IE-4GB=

4GB SD メモリカード(IE 用)

STK-RACK-DINRAIL=

19 インチ DIN レールマウントキット

IE3400-NW-A=

IE3400 Network Advantage ライセンス(永久)

IE3400-DNA-E

IE3400 シリーズ用 Cisco Catalyst Center Essentials ライセンス

IE3400-DNA-E-3Y

IE 3400 Cisco Catalyst Center Essentials 期間ライセンス(3 年)

IE3400-DNA-E-5Y

IE 3400 Cisco Catalyst Center Essentials 期間ライセンス(5 年)

IE3400-DNA-E-7Y

IE 3400 Cisco Catalyst Center Essentials 期間ライセンス(7 年)

IE3400-DNA-A

IE3400 シリーズ用 Cisco Catalyst Center Advantage ライセンス

IE3400-DNA-A-3Y

IE 3400 Cisco Catalyst Center Advantage 期間ライセンス(3 年)

IE3400-DNA-A-5Y

IE 3400 Cisco Catalyst Center Advantage 期間ライセンス(5 年)

IE3400-DNA-A-7Y

IE 3400 Cisco Catalyst Center Advantage 期間ライセンス(7 年)

LIC-MRP-MGR-XE=

MRP リングマネージャライセンス

LIC-MRP-CLIENT-XE=

MRP リング クライアント ライセンス

* リリース IOS XE 17.7.1 以降では、MRP 機能ライセンスは必要ありません。IOS XE 17.7.1 リリースノート [ 英語] を参照してください。

保証

すべての IE3400 PID および IE 電源に対する 5 年間の制限付きハードウェア保証(上記の表 9 を参照)。保証の詳細については、次のリンクをご参照ください。https://www.cisco.com/c/ja_jp/products/warranties/warranty-doc-c99-740591.html [英語]

シスコの環境保全への取り組み

シスコの企業の社会的責任CSR)レポートの「環境保全」セクションでは、製品、ソリューション、運用、拡張運用、サプライチェーンに対する、シスコの環境保全ポリシーとイニシアチブを掲載しています。

次の表に、環境保全に関する主要なトピック(CSR レポートの「環境保全」セクションに記載)への参照リンクを示します。

持続可能性に関するトピック

参照先

製品の材料に関する法律および規制に関する情報

材料

製品、バッテリ、パッケージを含む電子廃棄物法規制に関する情報

WEEE 適合性

次の表に、このデータシートの関連するセクションに記載されている製品固有の環境の持続可能性に関する情報への参照リンクを示します。

持続可能性に関するトピック

参照先

電源

電源仕様と消費電力

8. IE3400 の電源仕様

環境特性

動作温度、業界標準、EMC エミッション

14. 適合規格仕様

材料

装置重量

6. IE3400 の物理構成

シスコでは、パッケージデータを情報共有目的でのみ提供しています。これらの情報は最新の法規制を反映していない可能性があります。シスコは、情報が完全、正確、または最新のものであることを表明、保証、または確約しません。これらの情報は予告なしに変更されることがあります。

シスコ サービス

https://www.cisco.com/web/services/.

Cisco Capital

目的達成に役立つ柔軟な支払いソリューション

Cisco Capital により、目標を達成するための適切なテクノロジーを簡単に取得し、ビジネス変革を実現し、競争力を維持できます。総所有コスト(TCO)の削減、資金の節約、成長の促進に役立ちます。100 ヵ国あまりの国々では、ハードウェア、ソフトウェア、サービス、および他社製製品を購入するのに、シスコの柔軟な支払いソリューションを利用して、簡単かつ計画的に支払うことができます。詳細はこちらをご覧ください

文書の変更履歴

新規トピックまたは改訂されたトピック

説明箇所

日付

DNA Catalyst Center に名前変更、ブロワーキャビネットの温度範囲の変更、UL60101 の追加

データシート全体、コンプライアンス仕様

2023 10 19

AREMA 認定、DNV GL、鉄道認定の更新

14

2022 12 19

IPv6 対応ロゴを更新、HSR-SANBFD 機能、Cisco DNA ライセンス情報、SFP サポート、シスコの環境保全に関する情報

  111121317シスコの環境保全への取り組み

2021 10 29

DNA Essentials ライセンスに Cisco DNA アシュアランスのデバイス 360 が含まれていることを示すために、DNA ライセンス情報を更新

13

2020 12 22

IEC 60068-2-6(正弦振動、5Hz 150Hz)を追加。Network Essentials Network Advantage に含まれていることの説明を追加

231214

2020 11 18

メートル法の測定値を追加。標準規格名を更新:EN 61000-4-10 減衰振動磁界(100A/m)。 IEEE 1613 および EN/IEC 61850-3 から「テストが進行中です」を削除。

6 および 14

2020 10 6

IEM PID の製品寸法を更新

6

2020 7 9

IEM-3300-4MU に関する情報を追加

13691518

2020 7 9

ハードウェア構成に新しい製品番号を追加してハードウェア仕様を更新

3 および 4

2019 12 17

電力仕様、消費電力、電源オプションを更新

8 および 9

2019 12 17

電源オプションに PWR-IE50W-AC-IEC= を追加、サポートされる主要なソフトウェア機能について IPv6 のサポートおよび PROFINET のサポートの詳細を追加

10 および 11

2019 12 17

サポートされる主要なソフトウェア機能を更新:IP プロトコル、IP マルチキャスト

12

2019 12 17

管理と標準規格を更新:RFC 5460 および SNMP MIB オブジェクト

16

2019 12 17

SFP のサポートに新しい製品番号を追加

17

2019 12 17

発注情報の製品説明を修正

18

2019 12 17



Learn more
