Cisco MDS 9000 シリーズ スイッチ
偏向のない言語
この製品のマニュアルセットは、偏向のない言語を使用するように配慮されています。このマニュアルセットでの偏向のない言語とは、年齢、障害、性別、人種的アイデンティティ、民族的アイデンティティ、性的指向、社会経済的地位、およびインターセクショナリティに基づく差別を意味しない言語として定義されています。製品ソフトウェアのユーザーインターフェイスにハードコードされている言語、RFP のドキュメントに基づいて使用されている言語、または参照されているサードパーティ製品で使用されている言語によりドキュメントに例外が存在する場合があります。シスコのインクルーシブランゲージに対する取り組みの詳細は、こちらをご覧ください。
翻訳について
このドキュメントは、米国シスコ発行ドキュメントの参考和訳です。リンク情報につきましては、日本語版掲載時点で、英語版にアップデートがあり、リンク先のページが移動/変更されている場合がありますことをご了承ください。あくまでも参考和訳となりますので、正式な内容については米国サイトのドキュメントを参照ください。
Cisco MDS 9700 シリーズ 64 Gbps ディレクタ
| シスコモデル |
Cisco MDS 9706 |
Cisco MDS 9710 |
Cisco MDS 9718 |
|
|
|
||
| 構成 |
4 ラインカード容量のシャーシ |
8 ラインカード容量のシャーシ |
16 ラインカード容量のシャーシ |
| シャーシあたりの最大 2/4/8/10/16/32 Gbps ファイバチャネルポート数 |
192 |
384 |
768 |
| シャーシあたりの 10 Gbps Fibre Channel over Ethernet（FCoE）の最大ポート数 |
192 |
384 |
768 |
| シャーシあたりの最大 40 Gbps FCoE ポート数 |
96 |
192 |
384 |
| シャーシのスループット |
12.3Tbps |
24.6Tbps |
49.2Tbps |
| シャーシあたりの最大 Fibre Channel over IP（FCIP）ポート数 |
32x1/10 GE 8x40 GE |
64x1/10 GE 16x40 GE |
128x1/10 GE 32x40 GE |
| ポート速度 |
2/4/8/10/16/32 Gbps ファイバチャネル 1/10/40 Gbps FCoE 1/10/40 Gbps1 FCIP |
||
| ポートモジュールとシスコ製品番号 |
48 ポート 4/8/16/32 Gbps ファイバ チャネル スイッチング モジュール |
DS-X9648-1536K9 |
|
| 48 ポート 2/4/8/10/16 Gbps ファイバ チャネル スイッチング モジュール |
DS-X9448-768K92 |
||
| 24 ポート 2/4/8/10/16 Gbps ファイバチャネル、8 ポート 1/10 ギガビット イーサネット（FCIP 用）、2 ポート 40 ギガビットイーサネット1（FCIP 用） |
DS-X9334-K9 |
||
| 24 ポート 40 Gbps FCoE モジュール |
DS-X9824-960K9 |
||
| 48 ポート 10 Gbps FCoE モジュール |
DS-X9848-480K9 |
||
| スーパーバイザモジュール |
DS-X97-SF1-K9 / DS-X97-SF4-K9 |
DS-X97-SF1E-K9 |
|
| ファブリック モジュール |
DS-X9706-FAB1 または DS-X9706-FAB3 |
DS-X9710-FAB1 または DS-X9710-FAB3 |
DS-X9718-FAB1 |
| 32G ライン レート パフォーマンス対応の最大/最小ファブリック モジュール |
最小 3x Fabric-3 または 6x Fabric-1 モジュール |
最小 3x Fabric-3 または 6x Fabric-1 モジュール |
最小 6x Fabric-1 モジュール |
| 最大電源 |
4 |
8 |
16 |
| ラック単位 |
9 |
14 |
26 |
| ラックあたりのシャーシ数 |
3 |
2 |
1 |
| 電源モジュール |
DS-CAC97-3KW= AC PSU、DS-CDC97-3KW= DC PSU、DS-CHV-3.5KW= HVDC PSU |
||
| ライセンス |
SAN Analytics ライセンス エンタープライズ パッケージ ライセンス DCNM アドバンスト ライセンス メインフレーム パッケージ ライセンス3 24/10 モジュールの IOA ライセンス |
||
| FICON 認証 |
はい |
はい |
いいえ |
| 共通の機能 |
64G ファイバチャネル対応 統合 SAN アナリティクス4 NVMe/FC 対応 Ansible、Restful API、OpenStack を使用した自動化 仮想マシン認識 セキュア ブートを使用した偽造防止テクノロジー スイッチ上のネイティブ REST API および Python インタープリタ マルチプロトコル サポート シンプルな管理 |
||
Cisco MDS 9000 シリーズ 64 Gbps ファブリック スイッチ
| シスコモデル |
Cisco MDS 9148V 64G マルチレイヤ ファブリック スイッチ |
Cisco MDS 9124V 64G マルチレイヤ ファブリック スイッチ |
|
|
|
|
| 構成 |
固定 1RU シャーシ。 48 ポートが事前構成済み |
固定 1RU シャーシ。 24 ポートが事前構成済み |
| ポート |
48x8/16/32/64 Gbps ファイバチャネル（ライン レート）固定スイッチ |
24x8/16/32/64 Gbps ファイバチャネル（ライン レート）固定スイッチ |
| ポート速度 |
8/16/32/64 Gbps ファイバチャネル |
8/16/32/64 Gbps ファイバチャネル |
| ライセンス |
1 年、3 年、5 年、7 年のオプションの MDS プレミア ソフトウェア サブスクリプション ライセンス バンドル* 1 年、3 年、5 年、7 年のオプションの MDS アドバンテージ ソフトウェア サブスクリプション ライセンス バンドル |
|
| 特長 |
モジュラ高可用性 自動ゾーン機能 NVMe/FC 対応 仮想マシン認識 拡張 BB_Credits（ポートごとに最大 16,000 / ポート グループごとに 24,000） スイッチ上のネイティブ REST API および Python インタープリタ FC TrustSec リンク暗号化 Power-On Auto Provisioning（POAP）およびインテリジェントな診断 Cisco In-Service Software Upgrade（ISSU）およびダウングレード（ISSD） ホットスワップが可能な冗長電源およびファン トレイ セキュア ブートを使用した偽造防止テクノロジー |
|
Cisco MDS 9000 シリーズ 32 Gbps ファブリックスイッチ
| シスコモデル |

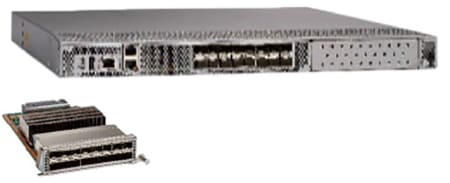

Cisco MDS 9132T 32G マルチレイヤ ファブリック スイッチ |

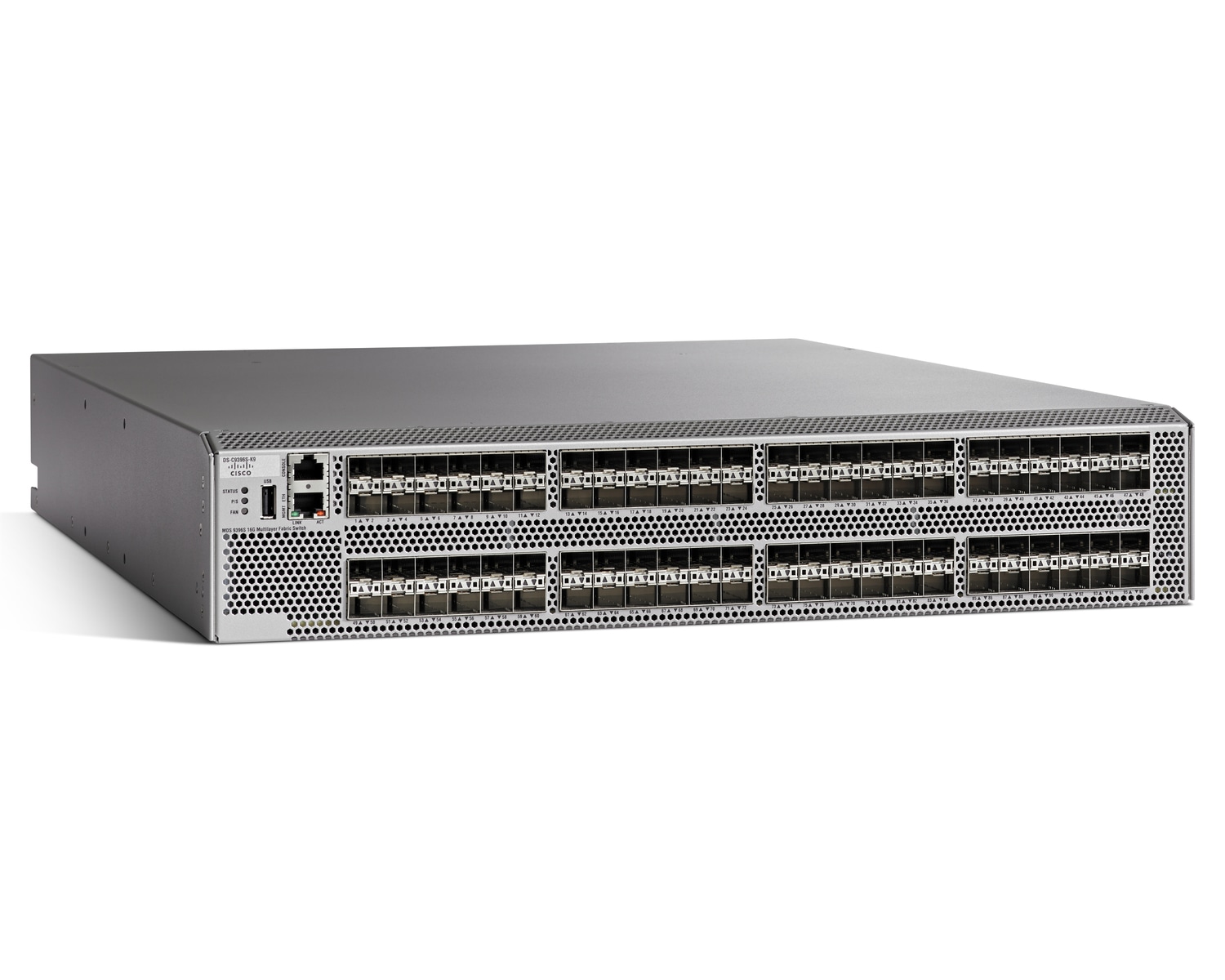

Cisco MDS 9148T 32G マルチレイヤ ファブリック スイッチ |
Cisco MDS 9396T 32G マルチレイヤ ファブリック スイッチ |
|
|
|
|
|
| Configuratio006E |
セミモジュラ 1RU シャーシ（8、16、24、または 32 ポート構成可能） |
固定 1RU シャーシ（24、32、40、または 48 ポート構成可能） |
固定 2RU シャーシ（48、64、80、または 96 ポート構成可能） |
| ポート |
16 X 4/8/16/32 Gbps ファイバ チャネル（ライン レート）基本スイッチ 16 X 4/8/16/32 Gbps ファイバ チャネル（ライン レート）拡張モジュール |
48 X 4/8/16/32 Gbps ファイバ チャネル（ライン レート）固定スイッチ |
96 X 4/8/16/32 Gbps ファイバ チャネル（ライン レート）固定スイッチ |
| ポート速度 |
4/8/16/32 Gbps ファイバチャネル sp |
4/8/16/32 Gbps ファイバチャネル sp |
4/8/16/32 Gbps ファイバチャネル sp |
| ポート アクティベーション ライセンス |
8/16 ポート |
8 ポート |
16 ポート |
| ライセンス |
SAN Analytics ライセンス エンタープライズ パッケージ ライセンス DCNM アドバンスト ライセンス ポート アクティベーション ライセンス |
||
| 特長 |
統合 SAN アナリティクス モジュラ高可用性 自動ゾーン機能 NVMe/FC 対応 仮想マシン認識 拡張 BB_Credits（ポートごとに最大 8270 / ポート グループごとに 8300） スイッチ上のネイティブ REST API および Python インタープリタ FC TrustSec リンク暗号化 Power-On Auto Provisioning（POAP）およびインテリジェントな診断 Cisco In-Service Software Upgrade（ISSU）およびダウングレード（ISSD） ホットスワップが可能な冗長電源およびファン トレイ セキュア ブートを使用した偽造防止テクノロジー |
||
Cisco MDS 9000 シリーズ 16 Gbps ファブリックスイッチ
| シスコモデル |
Cisco MDS 9148S 16G マルチレイヤ ファブリック スイッチ |
Cisco MDS 9250i 16G マルチサービス ファブリック スイッチ |
|
|
|
|
| 構成 |
固定 1 RU シャーシ（12、24、36、または 48 ポート有効化に構成可能） |
固定 2RU シャーシ（20 または 40 ファイバチャネルポート有効設定可能） |
| ポート |
48 X 2/4/8/16 Gbps ファイバチャネル（ライン レート） |
20 X 2/4/8/16 Gbps ファイバチャネル（ライン レート）および 40 への拡張オプション 8 X 10 ギガビットイーサネット（FCoE 用） 2 X 1/10 ギガビット イーサネット（FCIP 用）および ISCSI（Internet Small Computer Systems Interface）ゲートウェイ |
| ポート速度 |
2/4/8/16 Gbps ファイバチャネル |
2/4/8/10/16 Gbps ファイバ チャネル、10-GEF Co-E、1/10-GE FCIP および iSCSI（Internet Small Computer Systems Interface ゲートウェイ） |
| ポート アクティベーション ライセンス |
12 ポート |
20 x FC ポートのみ |
| ライセンス キー |
エンタープライズ パッケージ ライセンス DCNM アドバンスト ライセンス ポート アクティベーション ライセンス I/O アクセラレータ サービス パッケージ5 Data Mobility Manager パッケージ5 メインフレーム パッケージError! Bookmark not defined. IBM シリーズ z 用の XRC アクセラレーション パッケージ5 |
|
| 特長 |
Power-On Auto Provisioning（POAP）およびインテリジェントな診断 マルチパス ロード バランシングによるハイパフォーマンス リンク間スイッチ（ISL） 規制要件を満たすためのロールベースの AAA サービス スマートゾーニングと仮想出力キューイング（VOQ） ハードウェアベースの低速ポートの検出および回復 スイッチ上のネイティブ REST API マルチプロトコル サポート FICON認証5 FCIP を使用したリモート SAN 拡張5 インテリジェント ファブリック サービス：Cisco I/O Accelerator（IOA）05 |
|
Cisco MDS 9000 シリーズのソフトウェア ライセンス パッケージ
| ライセンスパッケージ |
特長 |
| SAN アナリティクス |
このパッケージには、オンボード SAN テレメトリ、SAN Insights DCNM 可視化、および可視化のためのサードパーティ ツールへの SAN テレメトリ ストリーミングを可能にする機能が含まれています。スイッチに SAN Analytics ライセンスがインストールされている場合、SAN Insights は DCNM Advanced ライセンスに含まれています。 |
| Enterprise ライセンス |
このパッケージには、エンタープライズ SAN 向けのトラフィック エンジニアリングおよびセキュリティの高度な機能が含まれています。
●
高度なトラフィック管理
● VSAN
間ルーティング（IVR
）
● Quality of Service
（QoS
）
●
拡張バッファ間クレジット
●
セキュリティ
●
スイッチ間およびホスト/
スイッチ間の認証
●
ポート セキュリティ
● VSAN
ベース アクセス コントロール
● Internet Small Computer Systems Interface
および FCIP
用の IP
セキュリティ（IPsec
）
●
インターネット キー エクスチェンジ（IKE
）デジタル証明書
●
ファイバ チャネルのファブリック バインディング
|
| Cisco Data Center Network Manager（DCNM）ライセンス |
Data Center Network Manager は、次世代仮想化データセンターを効率的に実装および管理できるように設計されています。データセンターのハードウェアプラットフォームと Cisco NX-OS ソフトウェアの革新に関する迅速な管理支援が提供されます。 |
| Cisco I/O Accelerator（IOA）ライセンス |
IOA は、メトロポリタン エリア ネットワーク（MAN）および WAN リンクを介した SCSI ディスクへの書き込みやテープの読み書きの入出力操作を高速化するファブリックベースのサービスを提供します。このライセンスは、MDS 9250i および 24/10 SAN 拡張モジュールにのみ適用されます。 |
| メインフレームライセンス |
このパッケージには、メインフレーム環境で必要とされる機能が含まれています。FICON はメインフレームと入出力デバイスとの接続を高速化するためのアーキテクチャです。
● FICON
とファイバ チャネル プロトコル（FCP
）のモード間のチャネル間操作用の VSAN
● FICON
制御ユニット プロトコル（CUP
）
●
ファブリック バインディング
●
スイッチ カスケーディング
● IBM Total Storage
仮想テープ サーバー
● IBM Total Storage
拡張リモート コピー（XRC
）
● FICON
のネイティブ モードおよびネイティブ混合操作
●
永続的な FICON FCID
割り当て
●
ホスト チャネル ケーブル コネクタのポート スワッピング
● FICON
テープ アクセラレーション
（このライセンスは、MDS 9706、MDS 9710、および MDS 9250i にのみ適用されます）。 |
Cisco MDS 9000 シリーズ ソフトウェア サブスクリプション ライセンス バンドル
| ライセンス バンドル |
詳細 |
| MDS アドバンテージ ソフトウェア サブスクリプション ライセンス バンドル |
● Enterprise
ライセンスおよび Cisco Nexus
® Dashboard
ファブリック コントローラ（NDFC
、以前の DCNM
）を含みます
● 1
年、3
年、5
年、7
年のサブスクリプション
|
| MDS Premier ソフトウェア サブスクリプション ライセンス バンドル |
● Enterprise
ライセンスおよび Cisco Nexus
® Dashboard
ファブリック コントローラ（NDFC
、以前の DCNM
）ライセンスおよび SAN Analytics
ライセンスを含みます
● 1
年、3
年、5
年、7
年のサブスクリプション
|
