インテントベース WAN ネットワークへのゲートウェイが登場

Cisco® Catalyst® 8000V Edge ソフトウェア(Catalyst 8000V)は、クラウドからエッジに顧客のエンドポイントを接続するマルチクラウド展開向けに設計された次世代の仮想ルータです。Catalyst 8000V は、クラウドマーケットプレイス(AWSAzureGCP)のオンプレミスまたはコロケーション施設、および仮想化されたブランチロケーションに展開できます。

Catalyst 8000V は、コントローラモードと自律モードの両方で起動できる統合されたイメージであり、現在出荷されている Cisco Cloud Services Router 1000v およびサービス統合型仮想ルータの次世代版です。

Catalyst 8000V は、必須の Cisco DNA サブスクリプション ライセンスとともに注文する必要があり、従来のルーティングモードまたは SD-WAN モードで展開できます。

この発注ガイドでは、ハードウェアのプラットフォームと Cisco DNA サブスクリプションを注文する手順について説明します。

ソフトウェアイメージ自体は、シスコ ソフトウェアの Web ページからダウンロードできます。

Cisco エンタープライズ ネットワーク コンピューティング システム(ENCS)に関する質問については、それぞれの発注ガイドを参照してください。

オンプレミスハイパーバイザのサポート:

      ESXi 6.7

      KVM RHEL 7.7

Cisco Catalyst 8000V Edge ソフトウェアの注文

Catalyst 8000V には、必須の Cisco DNA サブスクリプション ライセンスが必要です。Cisco DNA サブスクリプション ライセンスは SD-WAN と従来のルーティングの展開に共通しており、クラウドでも、オンプレミスでも、最新の技術を使用できる柔軟性を実現します。Cisco DNA サブスクリプションの階層には、Cisco Software Support サービス(SWSS)が含まれており、スマートアカウント/バーチャルアカウント(SA/VA)が必要です。Catalyst 8000V のサブスクリプション ライセンスを注文するには、表 1 に記載されている製品番号を使用してください。

表 1.        エッジプラットフォームで動作する Catalyst 8000V Cisco DNA サブスクリプション ライセンス製品番号

製品番号

説明

L-DNA-C8000V

Catalyst 8000V ルータおよび関連プラットフォームの Cisco DNA サブスクリプション

注:   Cisco DNA サブスクリプションの概要については、『Cisco DNA Software for SD-WAN and Routing』ガイドを参照してください。

L-DNA-C8000V ライセンスの操作

L-DNA-C8000V を使用した Cisco DNA サブスクリプション ライセンスの注文は、次の 4 つの簡単な手順で実行できます。

1.     プラットフォームを選択します。

2.     ソフトウェアモード(管理タイプ)を選択します。

3.     Cisco DNA サブスクリプションの製品番号(例:DNA-C-100M-A-3Y)を選択します。

4.     輸出コンプライアンスライセンス(C8000V-HSEC)を拡張します。

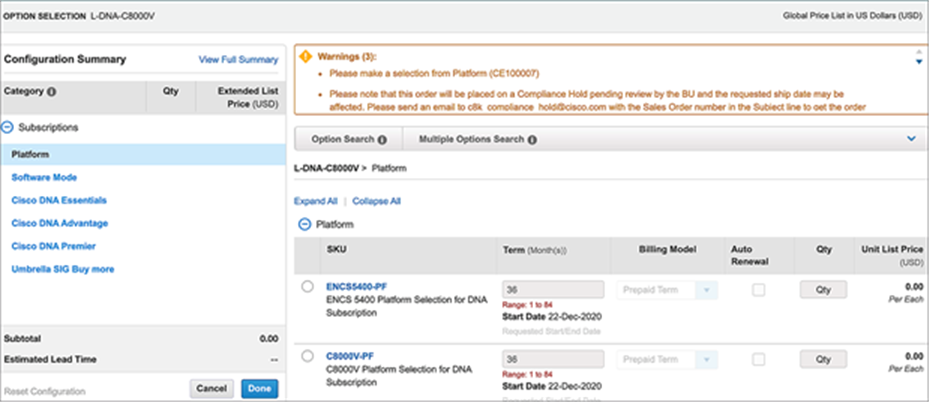

1. プラットフォームを選択

使用するプラットフォームを選択します。また、次のスクリーンショットに示すように、ニーズに合った必要な Cisco DNA サブスクリプション ライセンスを注文します。

Platform selection

図 1.

プラットフォームの選択

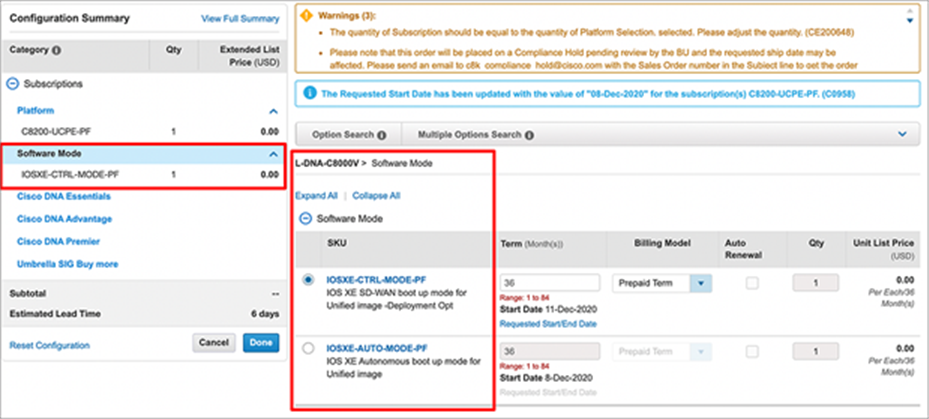

2. ソフトウェアモード(管理タイプ)を選択

使用するソフトウェアモードを選択します。このモードとは、使用する管理タイプのことです(次のスクリーンショットを参照)。

Software mode selection

図 2.

ソフトウェアモードの選択

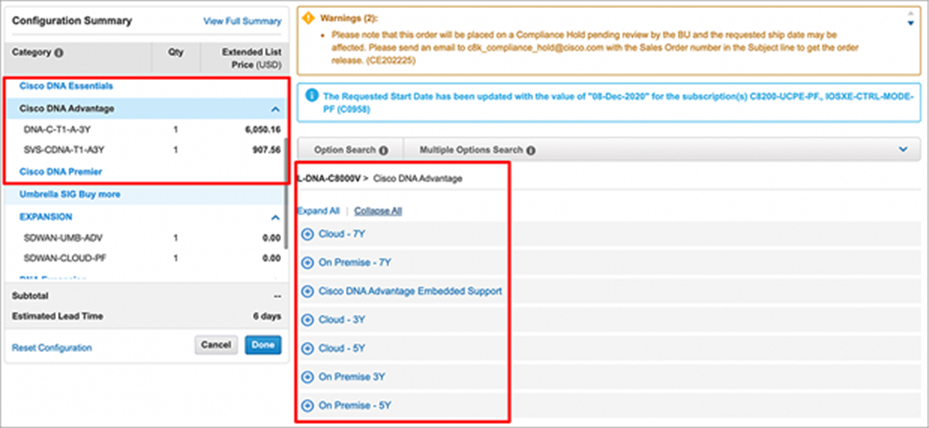

3. Cisco DNA サブスクリプションの SKU を選択

次に、管理タイプ、使用する帯域幅、階層、および期間の要件に応じて(次のスクリーンショットに示すように)Cisco DNA サブスクリプションの SKU を選択します。

Cisco DNA subscription SKU selection

図 3.

Cisco DNA サブスクリプションの SKU の選択

Catalyst 8000V プラットフォーム向け Cisco DNA サブスクリプションの適用マトリックス

4 にサブスクリプション帯域幅階層の詳細を示します。

Cisco DNA subscription applicability matrix for Catalyst 8000V platforms

図 4.

Catalyst 8000V プラットフォーム向け Cisco DNA サブスクリプションの適用マトリックス

* 最大 1 Gbps の総スループットには、ENCS5400-PF プラットフォームを推奨します。

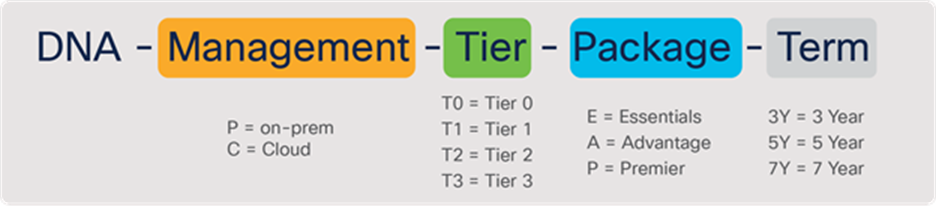

How to read the Cisco DNA subscription tier SKUs in Table 3

図 5.

2 Cisco DNA サブスクリプション階層の SKU について

これらの階層に適用されるサブスクリプションの SKU については、表 2 を参照してください。

表 2.        すべての Catalyst 8000 エッジプラットフォームに適用される Cisco DNA EssentialsAdvantagePremie サブスクリプション階層

プラット
フォーム

サブスクリプション パッケージの階層

階層 0

総計最大 30M まで

階層 1

総計最大 200M まで

階層 2

総計最大 2G
まで

階層 3

総計最大 20G
まで

期間

C8000v-PF

Cisco DNA Premier

DNA-C-T0-P-3Y

DNA-C-T0-P-5Y

DNA-P-T0-P-3Y

DNA-P-T0-P-5Y

DNA-C-T1-P-3Y

DNA-C-T1-P-5Y

DNA-P-T1-P-3Y

DNA-P-T1-P-5Y

DNA-C-T2-P-3Y

DNA-C-T2-P-5Y

DNA-P-T2-P-3Y

DNA-P-T2-P-5Y

DNA-C-T3-P-3Y

DNA-C-T3-P-5Y

DNA-P-T3-P-3Y

DNA-P-T3-P-5Y*

3 年、5

Cisco DNA Advantage

DNA-C-T0-A-3Y

DNA-C-T0-A-5Y

DNA-C-T0-A-7Y

DNA-P-T0-A-3Y

DNA-P-T0-A-5Y

DNA-P-T0-A-7Y

DNA-C-T1-A-3Y

DNA-C-T1-A-5Y

DNA-C-T1-A-7Y

DNA-P-T1-A-3Y

DNA-P-T1-A-5Y

DNA-P-T1-A-7Y

DNA-C-T2-A-3Y

DNA-C-T2-A-5Y

DNA-C-T2-A-7Y

DNA-P-T2-A-3Y

DNA-P-T2-A-5Y

DNA-P-T2-A-7Y

DNA-C-T3-A-3Y

DNA-C-T3-A-5Y

DNA-C-T3-A-7Y

DNA-P-T3-A-3Y

DNA-P-T3-A-5Y

DNA-P-T3-A-7Y

3 年、5 年、

Cisco DNA Essentials

DNA-C-T0-E-3Y

DNA-C-T0-E-5Y

DNA-P-T0-E-3Y

DNA-P-T0-E-5Y

DNA-C-T1-E-3Y

DNA-C-T1-E-5Y

DNA-P-T1-E-3Y

DNA-P-T1-E-5Y

DNA-C-T2-E-3Y

DNA-C-T2-E-5Y

DNA-P-T2-E-3Y

DNA-P-T2-E-5Y



3 年、5

ENCS5400-PF

Cisco DNA Premier

DNA-C-T0-P-3Y

DNA-C-T0-P-5Y

DNA-P-T0-P-3Y

DNA-P-T0-P-5Y

DNA-C-T1-P-3Y

DNA-C-T1-P-5Y

DNA-P-T1-P-3Y

DNA-P-T1-P-5Y

DNA-C-T2-P-3Y**

DNA-C-T2-P-5Y**

DNA-P-T2-P-3Y**

DNA-P-T2-P-5Y**



3 年、5

Cisco DNA Advantage

DNA-C-T0-A-3Y

DNA-C-T0-A-5Y

DNA-C-T0-A-7Y

DNA-P-T0-A-3Y

DNA-P-T0-A-5Y

DNA-P-T0-A-7Y

DNA-C-T1-A-3Y

DNA-C-T1-A-5Y

DNA-C-T1-A-7Y

DNA-P-T1-A-3Y

DNA-P-T1-A-5Y

DNA-P-T1-A-7Y

DNA-C-T2-A-3Y**

DNA-C-T2-A-5Y**

DNA-C-T2-A-7Y**

DNA-P-T2-A-3Y**

DNA-P-T2-A-5Y**

DNA-P-T2-A-7Y**



3 年、5 年、

Cisco DNA Essentials

DNA-C-T0-E-3Y

DNA-C-T0-E-5Y

DNA-P-T0-E-3Y

DNA-P-T0-E-5Y

DNA-C-T1-E-3Y

DNA-C-T1-E-5Y

DNA-P-T1-E-3Y

DNA-P-T1-E-5Y

DNA-C-T2-E-3Y**

DNA-C-T2-E-5Y**

DNA-P-T2-E-3Y**

DNA-P-T2-E-5Y**



3 年、5

** 最大 1 Gbps の総スループットには、ENCS5400-PF プラットフォームを推奨します。

4. 輸出コンプライアンスライセンスの拡張(C8000V-HSEC

250 M 以上の Cisco DNA サブスクリプション ライセンスを選択すると、C8000V-HSEC が自動的に拡張されます。これ自体は HSEC ライセンスではありませんが、HSEC ライセンスをお客様に付与します。

Catalyst 8000V 用の SLAC(スマートライセンシング承認コード)ベースの HSEC ライセンスの生成については、https://www.cisco.com/c/en/us/td/docs/routers/sle_routing/b-cisco-smart-licensingenhanced-routing.pdf を参照してください。

クラウドマーケットプレイスの提供

ユーザがクラウドマーケットプレイスで Catalyst 8000V を利用するには、2 つのオプションがあります。1 つ目は、所有ライセンス持ち込み(BYOL)モデルです。このモデルでは、ユーザがシスコから Catalyst 8000V Cisco DNA ライセンスを購入し、クラウドに展開します。2 つ目のオプションは、従量制課金(PAYG)モデルです。このモデルでは、ユーザは Catalyst 8000V インスタンスをクラウドに展開し、時間単位の使用量として購入できます。(注:日本国内では、税制の関係上クラウド事業者様の Marketplace において PAYG 型番はご利用いただけません。)

所有ライセンス持ち込み

BYOL ソリューションにより、お客様はシスコまたはシスコパートナーから Catalyst 8000V Cisco DNA ライセンスを購入し、クラウドに展開できます。Catalyst 8000V Cisco DNA ライセンスの注文については、前述のセクションを参照してください。

従量制課金

PAYG オプションによって、ユーザは期間サブスクリプション ライセンスを前払いすることなく、Catalyst 8000V を時間単位で利用できます。

AWS マーケットプレイスでライセンスを利用するには、2 つの PAYG オプションがあります。

      Catalyst 8000V Cisco DNA Essentials

      Catalyst 8000V Cisco DNA Advantage

以下のセクションでは、Catalyst 8000V をサポートする 3 つのクラウド市場(AWSAzureGCP)での BYOL および PAYG の概要について説明します。

AWS マーケットプレイス

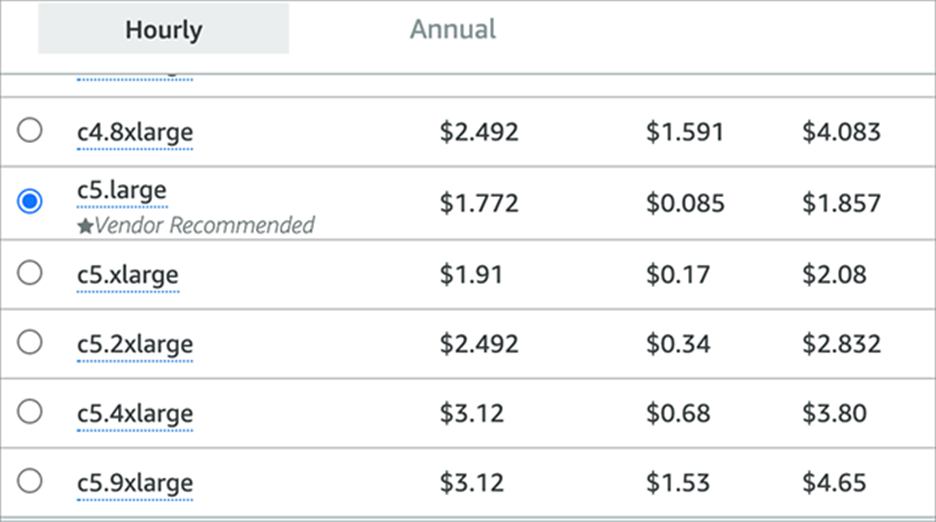

ユーザは、シスコの Catalyst 8000V 仮想ルータを使用し、クラウドネットワーキングのニーズに合わせて AWS EC2 インスタンスの範囲を選択できます。次の図は、クラウドインスタンスを選択する方法を示しています。

Selecting Catalyst 8000V AWS AMI

図 6.

Catalyst 8000V AWS AMI の選択

AWS でサポートされているインスタンス:

      t3.medium

      c5.large

      c5.xlarge

      c5.2xlarge

      c5.4xlarge

      c5.9xlarge

      c5n.large

      c5n.xlarge

      c5n.2xlarge

      c5n.4xlarge

      c5n.9xlarge

Azure マーケットプレイス

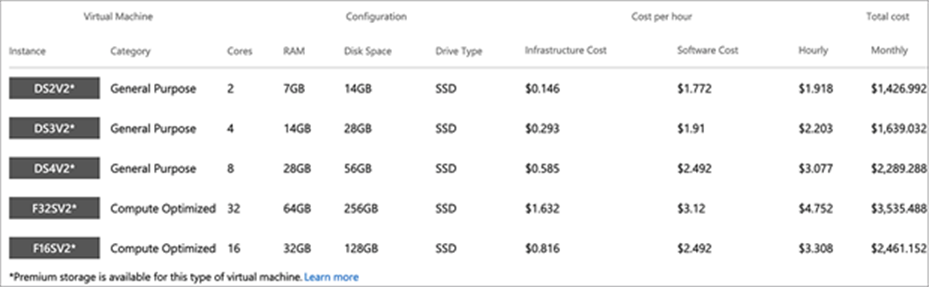

ユーザは、シスコの Catalyst 8000V 仮想ルータを使用し、クラウドネットワーキングのニーズに合わせて Azure のコンピューティング インスタンスの範囲を選択できます。次の図は、クラウドインスタンスを選択する方法を示しています。

      Catalyst 8000V Cisco DNA Essentials17.4.1a

      Catalyst 8000V Cisco DNA Advantage17.4.1a

Azure VHD options for deploying the Catalyst 8000V

図 7.

Catalyst 8000V を展開するための Azure VHD オプション

Azure でサポートされているインスタンス:

一般的な展開:コントローラモードと自律モード

      DS2V2

      DS3V2

      DS4V2

      F16SV2

      F32SV2

vWAN のみ

      D4V3

      D8V3

GCP マーケットプレイス

コントローラモードおよび自律モードの Catalyst 8000V は、以下の GCP インスタンスをサポートします。

      N1-standard-2

      N1-standard-4

      N1-standard-8


Cisco Catalyst 8000V TAC サポート製品 ID

シスコは、お客様が PAYG インスタンスのソフトウェアサポートのために購入できる 12 ヵ月のサポート SKU を提供します。

シスコおよびパートナーの提供サービス

シスコとシスコ認定パートナーが提供するサービスは、ブランチオフィス展開のコスト削減と複雑さの軽減に役立ちます。Cisco Catalyst 8000 シリーズ エッジ プラットフォームに対する Cisco Smart Net Total Care® テクニカルサポートは、1 回契約または年間契約ベースでご利用いただけます。サポートオプションは、ヘルプデスクからプロアクティブなオンサイトコンサルティングまで多岐に渡ります。

詳細については、https://www.cisco.com/c/en/us/services/overview.html を参照してください。

Cisco Capital

目的達成に役立つ柔軟な支払いソリューション

Cisco Capital® ファイナンスでは、目標の達成、ビジネス変革の実現、競争力の維持に合った技術を簡単に取得できるようにします。総所有コスト(TCO)の削減、資金の節約、成長の促進に役立ちます。100 ヵ国あまりの国々では、ハードウェア、ソフトウェア、サービス、およびサードパーティの補助機器を購入するのに、シスコの柔軟な支払いソリューションを利用して、簡単かつ計画的に支払うことができます。詳細はこちらをご覧ください

発注情報

購入方法については、シスコの「購入案内」のページを参照してください。

ソフトウェアをダウンロードするには、シスコのソフトウェアセンター(https://software.cisco.com/)にアクセスしてください。

詳細情報

Cisco Catalyst 8000V の詳細については、https://www.cisco.com/c/en/us/products/collateral/routers/catalyst-8000v-edge-software/datasheet-c78-744101.html にアクセスするか、最寄りのシスコ代理店にお問い合わせください。
