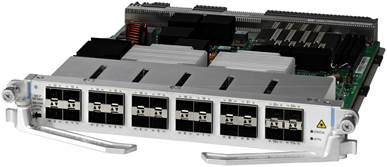

データ シートCisco NCS 4000 Optical Transport Network(OTN)ラインカードOTN は、DWDM ネットワークに必要な透過性に加え、パケット トラフィックをサポートするために拡張マルチレート機能を追加する一方、復元力やパフォーマンスのモニタリングなど、SONET/SDH の数多くのメリットを活用した堅牢な転送サービスを提供します。OTN は、新しいパケットベースのサービスおよび既存の TDM サービスの統合トランスポート層として機能することで、次世代 IP ネットワークと従来の時分割多重(TDM)ネットワーク間のギャップを埋めるのに理想的なテクノロジーです。Cisco NCS 4000 は、1 〜 100 ギガビット/秒のデータ転送でイーサネット、SONET/SDH、および OTN の各クライアント インターフェイスをサポートする一連の OTN ライン カードを提供します。24 ポート ローレート OTN ライン カードNCS 4000 24 ポート ローレート OTN ライン カードは、最大で次の内容をサポートします(図 1)。
OTU-1 および OTU-2 ポートは、Generic Forward Error Correction(GFEC)をサポートします。カードは、中央集中型のアグノスティック スイッチ ファブリックと相互接続することで、ODU-2、ODU-1、ODU-0、および ODU-Flex のスイッチ機能をサポートします。 NCS 4000 24 ポート ローレート OTN ライン カードは、OTN 多重化機能のほか、OTN コンテナへのマッピングも提供できます。未決定のレートに応じたさまざまなマッピング方法が提供されます(表 1)。 表 1. ローレート OTN ラインカードのマッピング

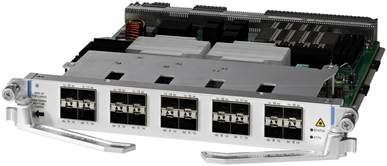

20 X 10G OTN ライン カードNCS 4000 20 X 10G OTN ライン カードは、最大で次の内容のインターフェイスの組合せをサポートします。
OTU-1 および OTU-2 ポートは、Generic Forward Error Correction(GFEC)をサポートします。カードは、中央集中型のアグノスティック スイッチ ファブリックと相互接続することで、最大 2 レベルの ODU-4、ODU-3、ODU-2、ODU-1、ODU-0、および ODU-Flex のスイッチ機能をサポートします。 また、スイッチングされる OTN トラフィックを NCS 4000 2 X 100G CP-DQPSK - フル C バンド チューナブル ライン カードに直接相互接続するために、Cisco NCS 4016 シャーシ内のその他のスロットへの直接相互接続もサポートします。 NCS 4000 20 X 10G OTN ライン カードは、OTN 多重化機能のほか、OTN コンテナへのマッピングも提供できます(図 4)。未決定のレートに応じたさまざまなマッピング方法が提供されます(表 2)。 表 2. NCS 4000 20 X 10G OTN ライン カードのマッピング

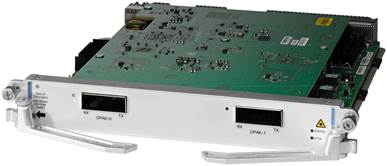

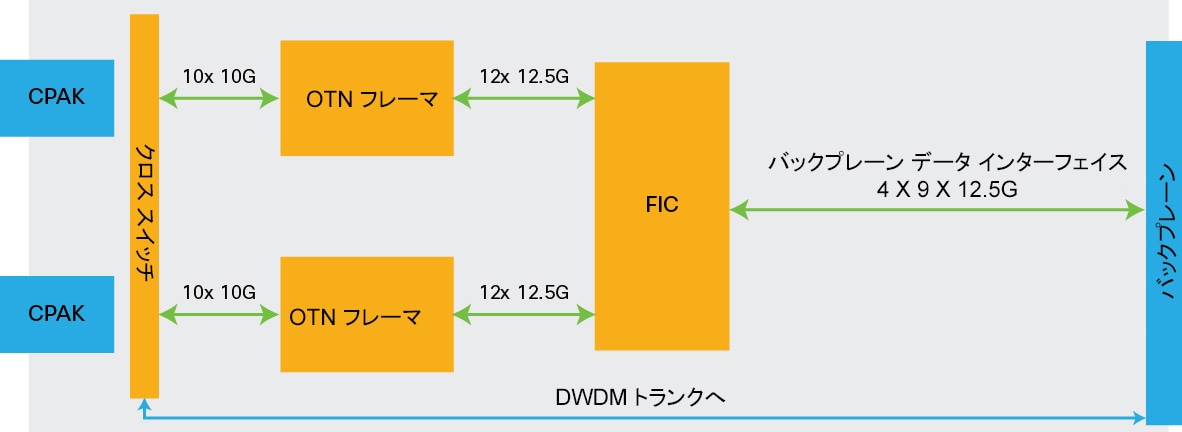

NCS 4000 2 X 100G OTN ライン カードNCS 4000 2 X 100G OTN のライン カードでは、Cisco CPAK プラガブル トランシーバを使用して 100 ギガビット イーサネット インターフェイスおよび OUT-4インターフェイスの組み合わせをサポートします(図 6)。Cisco CPAK プラガブル トランシーバでは、IEEE および ITU プロトコルに準拠しながら 100 Gbps インターフェイスのサイズおよび消費電力を減らすために、CMOS フォトニクス技術が利用されています。2 つの CPAK レセプタクルは前面プレートでホストされます。 カードは、中央集中型のアグノスティック スイッチ ファブリックと相互接続することで、最大 2 レベルの ODU-4、ODU-3、ODU-2、ODU-1、ODU-0、および ODU-Flex のネストされたスイッチ機能をサポートし、ITU-T G.709 v3(17.7.5 項)に 従って ODU-4 を介した Generic Mapping Procedure(GMP)を使用して 100 ギガビット イーサネット信号がマッピングされます。 着脱可能インターフェイスCisco NCS 4016 ライン カードでは、プラガブル トランシーバを使用して、さまざまな範囲をサポートするために成長に応じて拡張可能なモデルと柔軟性を提供します。サポートされている着脱可能モジュールの要約を表 3 に示します。 表 3. Cisco NCS 着脱可能インターフェイス
物理仕様NCS 4000 OTN ライン カードの消費電力、重量、および寸法を表 4 に示します。 表 4. Cisco NCS 4000 の物理仕様
保証に関する情報保証については、Cisco.com の『製品保証』[英語] のページを参照してください。 発注情報シスコ製品の購入方法については、『購入案内』および表 5 を参照してください。ソフトウェアをダウンロードするには、Cisco Software Centerにアクセスしてください。 コンバージド IP+ オプティカル ソリューション移行向けシスコ サービスシスコとそのパートナーが提供するサービスを利用することによって、シスコ コンバージド IP + オプティカル ソリューションへの投資から最大限の価値を、迅速にコスト効率よく引き出すことができます。スピーディーな移行とカットオーバーを可能にするため、お客様のソリューションの設計、実装、検証のサポートをします。インターワーキングへ向けてすべてのステップを調整し、 お客様のチームを強化します。そして未来のチャンスを最大限活用します。詳細については、http://www.cisco.com/go/spservices[英語] を参照してください。 詳細情報Cisco Network Convergence System 4000 の詳細については、http://www.cisco.com/go/ncs4000[英語] を参照するか、最寄りのシスコ代理店にお問い合わせください。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
