Cisco NCS 1004 OTN-Xponder データシート
偏向のない言語
この製品のドキュメントセットは、偏向のない言語を使用するように配慮されています。このドキュメントセットでの偏向のない言語とは、年齢、障害、性別、人種的アイデンティティ、民族的アイデンティティ、性的指向、社会経済的地位、およびインターセクショナリティに基づく差別を意味しない言語として定義されています。製品ソフトウェアのユーザインターフェイスにハードコードされている言語、RFP のドキュメントに基づいて使用されている言語、または参照されているサードパーティ製品で使用されている言語によりドキュメントに例外が存在する場合があります。シスコのインクルーシブ ランゲージの取り組みの詳細は、こちらをご覧ください。
翻訳について
このドキュメントは、米国シスコ発行ドキュメントの参考和訳です。リンク情報につきましては、日本語版掲載時点で、英語版にアップデートがあり、リンク先のページが移動/変更されている場合がありますことをご了承ください。あくまでも参考和訳となりますので、正式な内容については米国サイトのドキュメントを参照ください。
コンバージド IP + 光ソリューション移行向けシスコサービス
ビデオトラフィックは急速に増加しつづけています。2021 年には、全世界の IP ネットワークで 1 ヵ月に伝送されるビデオの総量は 500 万年以上の視聴時間に相当する見込みです。つまり、1 秒あたり 100 万分の視聴時間に相当するビデオコンテンツがネットワーク上を流れることになります。コンテンツ配信ネットワーク（CDN）は、2021 年までにインターネットトラフィック全体の 71% を占めると予測されます。コンテンツプロバイダーは、ビデオ需要の増加に対応するために、ネットワークを迅速に拡張する必要があります。ネットワークは、「Web スケール」を念頭に置いて設計する必要があります。Web スケールのネットワークは、運用方法がシンプルであるとともに展開速度に合わせて拡張できる必要があります。Cisco® Network Convergence System 1004 OTN-XPonder は、あらゆる種類のサービスの伝送を可能にする非常に優れた柔軟性を提供し、完全な自動化とリアルタイムの可視性を実現する、さまざまなアプリケーションに対応できる多目的/多機能カードです。

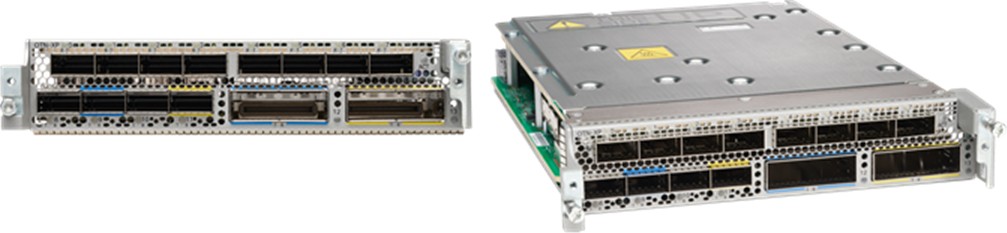

Cisco NCS 1004 OTN-XPonder（図 1）は、すべてを接続できるインターフェイス アーキテクチャにより複数の機能をサポート可能なシングルスロット ライン カードです。
各 NCS 1004 シャーシには 4 つのラインカードスロットがあり、どのスロットにも Cisco NCS 1004 OTN-XPonder を配置できます（シェルフの最大容量である 4 台まで）。
NCS 1004 OTN-XPonder ラインカード
Cisco NCS 1004 OTN-XPonder ラインカードには柔軟なコア FPGA（Field Programmable Gate Array）が組み込まれています。これにより、マックスポンダ、トランスポンダ、OTN スイッチなどの複数のアプリケーションをサポートできます（今後リリースされるロードマップを参照）。
ラインカードは、次のような多様な脱着可能インターフェイスを備えています。
● 400GE、100GE/OTU4、32G/16G FC、または 10GE/OTU2/OTU2e クライアント用の DD-QSFP56/ QSFP28/QSFP+ ポート X 4（そのうちの 2 つは CFP2 DCO WDM の代わりの QSFP-DD トランクとして使用可能）
● 100G、32G/16G FC、または 10GE/OTU2/OTU2e クライアント用の QSFP-28/QSFP+ ポート X 8
● ハイパフォーマンス（オプションで暗号化）トランク用の CFP2 DCO WDM X 2（DD-QSFP トランクの代わりに使用）
異なる FPGA イメージにより、異なるカード設定がサポートされます（今後リリースされるソフトウェアロードマップを参照）。
このため、ラインカードは次の設定をサポートできます。
グレーマックスポンダ（Cisco IOS®XR リリース 7.2.1 以降で利用可能）。
OTU4 グレー QSFP28 に多重化された 10x10G 信号。10x10G マックスポンダの最大 2 つのスライスを OTN-XPonder ラインカードで設定できます。
このようなアプリケーションにより、次の 2 つの主要なユースケースに対応できます。
● 1.2T マックスポンダラインカードに 10G ファンアウトオプションを提供します。1 つの NCS1004 シャーシに、たとえば、それぞれ 20x10G をサポートする 3xOTN-XPonder ラインカードによって実現される 6xOTU4 を多重化する、600G トランクで設定される 1x1.2T マックスポンダを配置できます。この設定では、2RU で設置される単一の 600G ラムダを介して 60x10G が提供されます。
● サードパーティのネットワークに OTN 「グレー」信号をハンドオフする必要がある場合に、10G から OTU4 への分界点を提供します。最大 4xOTN-XPonder を単一の NCS 1004 シャーシに配置し、8xOTU4 ハンドオフを介して 80x10G をサポートできます。
今後のロードマップのリリースでは、OTN-XP が新しい CFP2 DCO を 400G で使用して 400G 波長をサポートできるようになり、4 つの主要設定がサポートされる予定です。
● 2x400G WDM ラムダを介した 2x400GE TXP。サポートされる 400G クライアントタイプは 400GE です。
● 2x400G WDM ラムダを介した 2x4x100G MXP。サポートされる 100G クライアントタイプは 100GE と OTU4 です。
● 2x400G WDM ラムダ を介した 1x400G TXP + 1x4x100G MXP
● 1x400G WDM ラムダを介した 40x10GE/OTU2/OTU2e
管理
Cisco NCS 1004 は、IOS-XR CLI、SNMP、Syslog、および XML を介した運用、管理、メンテナンス、およびプロビジョニング（OAM＆P）機能をサポートする包括的な管理機能を提供します。さらに、自動ソフトウェアダウンロード用の iPXE と自動設定ダウンロード用のゼロタッチプロビジョニング（ZTP）により、インストールを簡素化できます。また、NCS 1004 のマシン間設定/管理のために、JSON、XML、および GPB エンコーディングを使用した NETCONF、RESTCONF、および gRPC トランスポートプロトコルが提供されます。管理 GNMI および運用 GNOI 用の OpenConfig プロトコルもサポートされています。NCS 1004 は、一連の ネイティブ YANG モデルと、業界標準またはお客様定義の YANG データモデルにマッピングする機能を提供します。モニタリングのために、NCS 1004 は、ユーザが選択した PM とステータス情報をプッシュメカニズムを利用してユーザ指定の頻度（10 秒間隔で指定可能）で配信するストリーミングテレメトリ機能を提供します。これにより、SNMP などの従来のプルベースのメカニズムよりも優れた速度と規模のモニタリングが実現されます。このテレメトリインフラストラクチャでは、アラームやポート状態の変化などのイベントを通知することもできます。
NCS 1004 OTN-XPonder は、CLI または XML を使用して完全に管理できます。
10x10G グレーマックスポンダ用に OpenConfig がサポートされています。参照モデルの名前は「openconfig-terminal-device.yang」です。
このラインカードでは、リモート管理用に汎用通信チャネル（GCC）がサポートされており、将来的には IKEv2 がサポートされる予定です。
● 最大 46 の GCC がサポートされています。
● 7.2.1 では、クライアントとトランクの両方で GCC0 がサポートされています。
パフォーマンスモニタリング
Cisco NCS 1004 では、クライアントおよび DWDM ラインインターフェイスでの光パラメータ（レーザーバイアス電流、送信光パワー、受信光パワーなど）のパフォーマンスモニタリングがサポートされています。クライアントポートのイーサネット RMON 統計と、トランクの OTN エラーカウンタも利用できます。パフォーマンスモニタリング データの計算と累積は、G.7710 に準拠して 15 分間隔と 24 時間間隔で行われます。

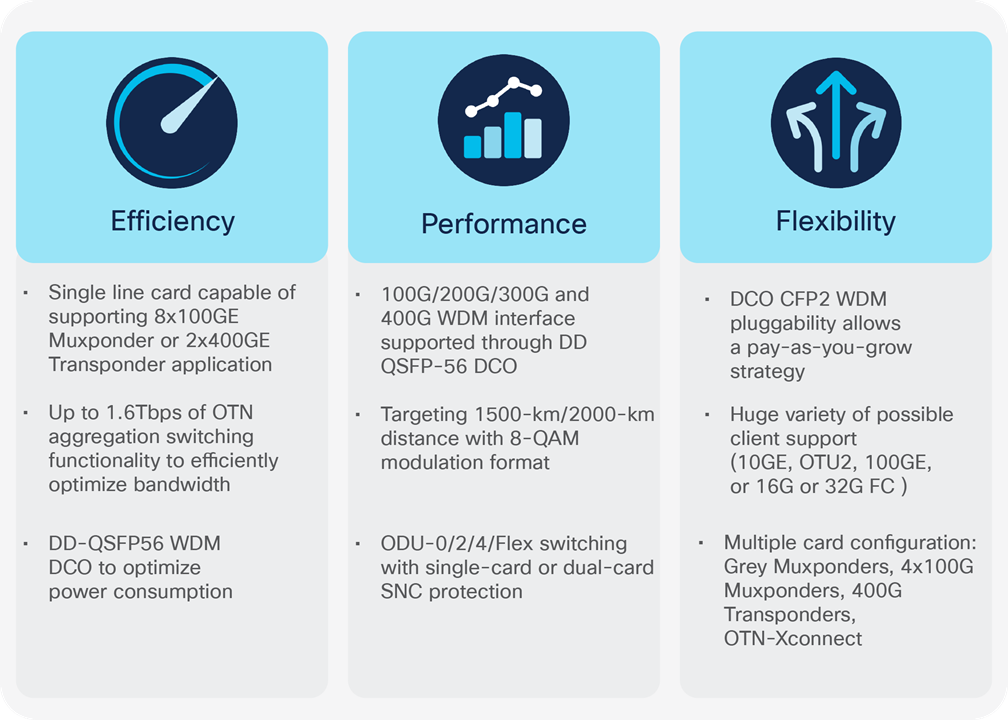

Cisco NCS 1004 OTN-XPonder を使用すると、お客様のネットワークの効率、パフォーマンス、および柔軟性が劇的に向上します。
次の表に、NCS 1004 OTN-XPonder の機能の概要を示します。
表 1. 機能概要
| 機能 |
説明 |
| ソフトウェアの互換性 |
● IOSXR 7.2.1
以降
|
| ポート密度 |
● QSFP+/QSFP28
ポート X 8
● QSFP+/QSFP28/DD-QSFP56
ポート X 4
（2
ポートごとに WDM DCO
脱着可能モジュールもサポート可能）
● CFP2 DCO WDM
トランクポート X 2
|
| ラインカードの機能 |
●
QSFP28 OTU4 LR4
トランクを介した、
10G
での最大
10
クライアントの
10x10G
グレー
マックスポンダ
マッピング（動作確認済み）
●
400GE
トランスポンダ（今後のロードマップ）
●
4x100G
マックスポンダ（今後のロードマップ）
●
40x10G
マックスポンダ（今後のロードマップ）
●
シングルカード
1.2 Tbps OTN
スイッチング（今後のロードマップ）
●
デュアルカード
1.6 Tbps OTN
スイッチング（今後のロードマップ）
●
16G
および
32G
ファイバ
チャネル
マックスポンダ（今後のロードマップ）
|
| OTN 機能概要 |
●
信号消失（LOS
）、フレーム消失（LOF
）、マルチフォーム消失（LOM
）、アラーム表示信号（AIS
）、後方障害インジケータ（BDI
）のアラームレポート
● OTUk
、ODUk
、OPUk
パフォーマンスモニタリング
●
しきい値超過アラート（TCA
）
●
ローカル（内部）およびライン（ネットワーク）ループバック
●
トランクトレース識別子、汎用通信チャネル
|
| イーサネット機能概要 |
●
アラームとパフォーマンスモニタリング
●
スケルチとローカル障害伝達
● LLDP
スヌーピング
●
パフォーマンスモニタリングとしきい値超過アラート（TCA
）
●
ローカル（内部）およびライン（ネットワーク）ループバック
|
| 可用性 |
●
ヘッドレスモードの動作
|
| ネットワーク管理 |
● iPXE
とゼロタッチプロビジョニング（ZTP
）
● IOS XR CLI
● SNMP
●
ストリーミングテレメトリ（イベント駆動型テレメトリを含む）
● YANG
データモデルを使用した NETCONF
、RESTCONF
、gRPC
|
| 形状（NCS 1002-K9） |
● NCS 1004 2RU
シャーシにある 4
つのラインカードスロットの 1
つを使用
● NCS 1004 2RU
シャーシに最大 4
台のラインカード（スロット配置に制限なし）
|
| 環境条件 |
動作温度：0 ～ 40 °C（32 ～ 104 °F） |
NCS 1004 OTN-XPonder は、非ライセンスアプローチと、スマートライセンスおよび非スマートライセンスに基づく PAYG モデルで提供されます。
非ライセンス PID（NCS1K4-OTN-XP=）では、追加のライセンスを必要とせずに、トランク WDM DCO 脱着可能モジュールに関連付けられる将来の暗号化ライセンスを除くすべての機能（ロードマップ 1 を含む）が提供されます。
基本ライセンス PID（NCS1K4-OTN-XPL=）では、帯域幅なしで提供されます。そのため、100G 増やすたびに 1x100G ライセンスを追加する必要があります。S-NCS1K4-100G-CL=（お客様がスマートアカウントの使用を希望しない信用ベースの場合は E-NCS1K4-100G-CL=）を使用してください。
「グレーマックスポンダ」を使用した一般的な IOSXR リリース 7.2.1 アプリケーションの場合、100G 帯域幅ライセンスでは最大 10 の 10G クライアントが対象になります。このアプリケーションの場合、OTU4 アップリンクはすでに含まれています。
NCS 1004 OTN-XPonder の仕様
| 消費電力 |
||||||||
| 2x 10x10G から OTU4 MXP へ |
標準 |
最大 |
||||||
| 4x10G MLR クライアントプラグ |
185 W |
204 W |
||||||
| 40G SR4 クライアントプラグ |
169 W |
183 W |
||||||
| 物理 |
||||||||
| 寸法 |
NCS1K4-OTN-XP：幅 6.4 インチ（約 16.3 cm）X 奥行 11 インチ（約 27.9 cm）X 高さ 1.1 インチ（約 2.8 cm） |
|||||||
| MTBF |
474,920 時間 |
|||||||
| 重量 |
NCS1K4-OTN-XP：2.5 kg |
|||||||
| 保管温度 |
-20 ～ 70 °C（-4 ～ 158 °F） |
|||||||
| 動作温度 標準 |
0 ～ 40 °C（32 ～ 104 °F） |
|||||||
| 遅延 |
||||||||
| PPM タイプ |
ペイロード |
クライアント FEC |
トランク（OTU4）FEC |
遅延値（マイクロ秒） |
スループット（%） |
|||
| QSFP-4x10-MLR |
10GE |
NA |
STANDARD |
5.99 |
100 |
|||
| QSFP-4x10-MLR |
OTU2 |
STANDARD |
STANDARD |
8.25 |
NA |
|||
| QSFP-4x10-MLR |
OTU2e |
STANDARD |
STANDARD |
8.12 |
NA |
|||
| 相対湿度
●
標準
●
短期間
1
|
5 ～ 85%（結露しないこと） 5 ～ 90%（ただし、乾燥空気 1 kg あたりに含まれる水分が 0.024 kg を超えないこと） |
|||||||
|
1
短期間とは、連続 96
時間以下、1
年に合計 15
日以下を指します（1
年間の合計で 360
時間以内、その 1
年間の発生回数は 15
回まで）。
|
||||||||
次の表に、トランクカードの適合規格情報を示します。製品リリース時点では、適合規格の文書が未完成の場合があります。カナダ、米国、欧州連合以外の国/地域については、シスコ代理店にお問い合わせください。
| ANSI システム |
ETSI システム |
| 対象の国/地域 |
|
| カナダ 米国 韓国 日本 欧州連合 |
欧州連合 アフリカ CSI オーストラリア ニュージーランド 中国 韓国 インド サウジアラビア 南米 |
| EMC（エミッション） |
FCC 47CFR15、クラス A AS/NZS CISPR 22、クラス A CISPR 22、クラス A EN55022、クラス A ICES-003、クラス A VCCI、クラス A KN 22、クラス A CNS-13438、クラス A |
| EMC（イミュニティ） |
IEC/EN61000-4-2 静電放電イミュニティ IEC/EN61000-4-3 放射電磁界イミュニティ IEC/EN61000-4-4 EFT-B イミュニティ IEC/EN61000-4-5 サージ AC ポート IEC/EN61000-4-6 伝導妨害に対するイミュニティ IEC/EN61000-4-11 電圧ディップ、瞬断、および電圧変異 KN 24 |
| EMC（ETSI/EN） |
EN 300 386 電気通信ネットワーク機器（EMC） EN55022 情報技術機器（エミッション） EN55024/CISPR 24 情報技術機器（イミュニティ） EN50082-1/EN61000-6-1 一般イミュニティ規格 EN61000-3-2 電源高調波 EN61000-3-3 電圧変動、変動、およびフラッカ |
| 安全性 |
|
| CSA C22.2 #60950-1：第 7 版（2007 年 3 月） UL 60950-1：第 2 版（2014 年） |
IEC 60950-1 情報技術機器：安全性：パート 1：一般要件：第 2 版（2005 年）+ 修正 1（2009 年）+ 修正 2（2013 年） EN 60950-1：第 2 版（2006 年）情報技術機器：安全性：パート 1：一般要件 + 修正 11（2009 年）+ 修正 1（2010 年）+ 修正 12（2011 年） + 修正 2（2013 年）CE Safety Directive：2006/95/EC |
| レーザー |
|
| 21CFR1040（2008 年 4 月）（Accession Letter および CDRH レポート）業界および FDA スタッフ向けガイダンス（Laser Notice No. 50）、2007 年 6 月 |
IEC 60825-1：第 2 版（2007 年）レーザー製品の安全性：パート 1：機器の分類、要件、およびユーザガイド IEC60825-2：第 3.2 版（2010 年）レーザー製品の安全性：パート 2：光ファイバ通信システムの安全性 |
| オプティカル |
|
| ITU-T G.691 |
ITU-T G.975 |
| 品質 |
|
| TR-NWT-000332、Issue 4、Method 1 の計算で 20 年間の平均故障間隔（MTBF） |
|
NCS 1004 OTN-XPonder ラインカードおよびライセンスの製品 ID
| 部品番号 |
製品の説明 |
| NCS1K4-OTN-XP= |
NCS1004：DDQSFP56 X 4、QSFP28 X 6、CFP2 DCO OTN-XPonder X 2 |
| NCS1K4-OTN-XPL= |
NCS1004：OTN-XPonder ライセンス付き |
| S-NCS1K4-100G-CL= |
100G クライアント帯域幅：スマートライセンス |
| E-NCS1K4-100G-CL= |
100G クライアント帯域幅：信用ベース |
NCS 1004 OTN-XPonder 脱着可能モジュールリスト
| 部品番号 |
製品の説明 |
| ONS-QSFP-4X10-MLR= |
4x10Gbps マルチレート QSFP+、LR |
| QSFP-40G-SR4= |
40GBASE-SR4 QSFP トランシーバモジュール、MPO コネクタ付き |
| ONS-QSFP28-LR4= |
100Gbps マルチレート QSFP28、LR |
NCS 1004 OTN-XPonder 専用クライアントケーブル
| 部品番号 |
製品の説明 |
| ONS-FMPO-SM-5= |
MPO：折りたたみ式 MPO ケーブル：シングルモード：5 m |
| ONS-FMPO-SM-10= |
MPO：折りたたみ式 MPO ケーブル：シングルモード：10 m |
| ONS-FMPO-SM-20= |
MPO：折りたたみ式 MPO ケーブル：シングルモード：20 m |
| ONS-FMPO-SM-30= |
MPO：折りたたみ式 MPO ケーブル：シングルモード：30 m |
| ONS-FMPO-SM-40= |
MPO：折りたたみ式 MPO ケーブル：シングルモード：40 m |
| ONS-FMPO-SM-50= |
MPO：折りたたみ式 MPO ケーブル：シングルモード：50 m |
| ONS-FMPO-SM-60= |
MPO：折りたたみ式 MPO ケーブル：シングルモード：60 m |
| ONS-FMPO-SM-70= |
MPO：折りたたみ式 MPO ケーブル：シングルモード：70 m |
| ONS-FMPO-SM-80= |
MPO：折りたたみ式 MPO ケーブル：シングルモード：80 m |
| ONS-FMPO-SM-90= |
MPO：折りたたみ式 MPO ケーブル：シングルモード：90 m |
| ONS-4X10-MMCBL-5= |
4x10G 折りたたみ式 MPO-LC ケーブル：マルチモード：5 m |
| ONS-4X10-MMCBL-10= |
4x10G 折りたたみ式 MPO-LC ケーブル：マルチモード：10 m |
| NS-4X10-MMCBL-20= |
4x10G 折りたたみ式 MPO-LC ケーブル：マルチモード：20 m |
以下に掲載している保証条件は、Cisco NCS 2006 およびその保証期間中にお客様がご利用されるサービスにも適用されます。正式な保証条件は、お使いのシスコ製品に付属する『Cisco Information Packet』に記載されています。
● ハードウェア保証期間：5 年間
● ソフトウェア保証期間：1 年間
● ハードウェアの交換、修理、返金手順について：シスコまたはそのサービスセンターでは、不具合のある製品をシスコ側で受領してから 15 営業日以内に、配送する交換部品を出荷するための商業上の合理的な努力をします。交換製品の実際の配送日時は、お客様の住所によって異なる場合があります。
