高密度ネットワーク アプリケーション カード

Cisco Nexus® SmartNIC+ V9P FPGA ベースのネットワーク アプリケーション カードです。低遅延/高密度が求められるアプリケーション向けに最適化されています。

このカードは、250 万個のロジックセルを備えた強力な 16nm Xilinx Virtex UltraScale PlusVU9PFPGA を、コンパクトなハーフハイト/ハーフレングスの PCIe 16x フォームファクタにパッケージングしています。

大容量、低遅延のメモリ

複雑なメモリ集約型アプリケーション向けの広範なメモリ階層。

Xilinx VU9P FPGAField Programmable Gate Array)は、75M ビットのブロック RAM 270M ビットの UltraRAM をチップに搭載しています。Cisco Nexus SmartNIC+ V9P には、高スループットアクセスを実現するために、さらに 9 GB DDR4 DRAM がボードに組み込まれています。DRAM は、72 ビット幅のバスを介してアクセスできるため、最大のパフォーマンスが得られます。

広帯域接続

デュアル QSFP-DD ポートは、最大 400Gbps の全二重接続が可能です。

高速 40GbE X 4 または 200GbE X 2 の接続ポートを備えています。QSFP-DD ブレークアウトケーブルを使用すると、10GbE/25GbE4 X 16 まで接続を拡張できます。この高密度接続により、さまざまな高性能/直接接続ネットワーク アプリケーションを実行でき、これまで必要だったスイッチングや多重化が不要になります。

多様な IP ライブラリ

シスコは、低遅延で高性能な FPGA IP コアのスペシャリストです。

業界をリードするシスコの製品で使用されているものと同じ、以下のような高速/低遅延の IP ブロックを提供します。

      超低遅延パフォーマンスの 10GbE PCS/MAC

      低遅延、高スループットの PCIe DMA エンジン

      I2C を含む、タイミング、シグナリング、レジスタインターフェイス

      パケット フィールド エクストラクタおよびフレームマルチプレクサ(ソースコード付き)

      非同期 FIFO および CDC モジュール(ソースコード付き)

設計作業を迅速に開始して完了できるように、いくつかの設計サンプルも用意されています。

統合ソフトウェアライブラリ

標準の Linux ドライバ、トランスペアレント TCP/UDP アクセラレーション、ローレベルパケットアクセス。

Cisco Nexus SmartNIC+ V9P は高性能ネットワークアダプタとしてすぐに利用できます。ExaSOCK ソケット アプリケーション アクセラレーション システムや libexanic ダイレクト ユーザスペース アクセス API を含む、SmartNIC ソフトウェアライブラリをすべて利用可能です。Libexanic を利用すれば、低遅延パケット送受信、FPGA ステータスの管理(レジスタインターフェイスでアクセス)、ハードウェア/ソフトウェア ハイブリッド アプリケーション向けの低遅延 TCP/UDP 送信操作のデリゲートに簡単に対応できます。また、Cisco Nexus SmartNIC+ V9P は、高速で簡単なファームウェアアップデート(再起動不要)や重要な統計情報のモニタリング(温度、光源レベルなど)もサポートしています。

Cisco Nexus SmartNIC+ V9P -  Nexus SmartNIC+ V9P

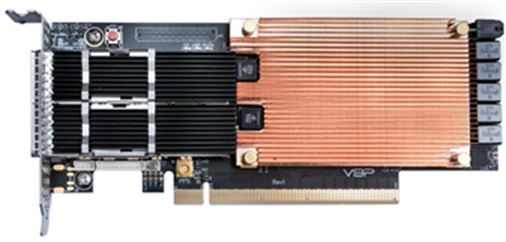

図 1.

Cisco Nexus SmartNIC+ V9P

ハードウェア

16nm Xilinx Virtex UltraScale+ FPGA

      XCVU9P-2

      システムロジックセル X 250 万、CLB X 230

      合計 2MB のブロック RAM

      270 MB UltraRAM

      32.75Gb/s I/O トランシーバ X 32QSFP 16 個、PCIe 16 個接続)

DDR4 DRAM

      9GB

      72 ビットインターフェイス、最大 2666MHz

発振器:

      161MHz 水晶

      10MHz 温度補償水晶

      10MHz 750Hz プログラマブル(I2C)水晶

入出力:

      MCX コネクタ経由の PPS 入出力、3.3V CMOS、選択可能な 50 オーム終端

      1.8V CMOS GPIO X 8(ヘッダー経由)

      2 色ポート LED X 2

      12V 外部電源(GPU アダプタ。75W を超える設計向け)

プログラミング/デバッグ:

      ソフトウェアベースの PCIe フラッシュ プログラミング ユーティリティ

      USB - JTAG ポート

      オンボード JTAG ヘッダー(自動選択)

      1G ビットオンボードフラッシュ

パフォーマンス

PCS/MACTX + RX2

      6.2ns(最小)@ 10 Gbps

      1Gbps/100Mbps もサポート

SERDES/PCS/MAC/CDCTX + RX):

      パケットトリガー、34ns(最小)2

      フルループバック、50ns(最小)

ソフトウェア遅延(raw フレーム、½RTT1

      64 バイト:816ns

      256 バイト:1027ns

全般

フォームファクタ:

      コンパクトな PCI Express カード

      168 X 69mm6.6 X 2.7 インチ)

ホストインターフェイス:3

      PCIe x16 Gen 3(レーンあたり 8.0 GT/s

データレート:4

      200GbE100GbE50GbE40GbE25GbE10GbE1GbE100M ファストイーサネット

対応メディア:4

      光ファイバ(100GBASE-SR4100GBASE-LR440GBASE-SR440GBASE-LR4)、QSFP/28 直接接続ブレークアウト

注:       この製品を動作させるには、適切な強制空冷が必要です。


注釈:

1. 中間結果のみ。最終結果確認予定。
2. 最初のデータワード(dst MAC など)に基づいてパケットをトリガーする PMA + PCS + MAC + CDC RX + TX 時間。
3. PCIe Gen 4 の機能は、ファームウェア アップグレードによりまもなくリリースされる予定。
4. 25/50/100GbE 機能は、ファームウェアのアップグレードによりまもなくリリースされる予定。
