デュアルポート PTP グランドマスター兼超低遅延 NIC

IEEE 1588 PTP グランドマスタークロック

ハーフハイトの NIC フォームファクタに搭載された GPS ベースの高性能 PTP グランドマスター

Cisco Nexus® NIC GM は、独自のグランドマスター ソリューションです。GPS ベースの Precision Time ProtocolPTP)グランドマスター全体を、ハーフハイト/ハーフレングスの小型ネットワーク カード フォームファクタにパッケージングしています。そのため、機能を損なうことなくラックスペースを節約できます。オンボード GPS レシーバを利用して 60ns UTC と時刻同期を行います。このカードは PPS および 10MHz 出力機能も備え、ホストシステムのクロックを GPS 基準に同期させるためにも使用できます。

高安定ホールドオーバー

オンボードの高安定発振器により、24 時間に 15us 未満の遅延でホールドオーバーを実現します。

GPS を受信できない間、Cisco Nexus NIC GM は、GPS ロックが復元されるまで、オンボードの高精度 OCXO 発振器をホールドオーバー用の時刻基準として使用するように自動的に切り替えます。高いホールドオーバー精度を必要とするアプリケーションに対応するために、小型原子時計にアップグレードすることもできます。

シンプルでありながら強力

付属のソフトウェアにより、GMをアプライアンスとして使用することが可能です。

Cisco Nexus NIC GM にはオープンソースの設定/管理用ソフトウェアがバンドルされています。付属のソフトウェアは任意の Linux ホストで実行できます。ユーザはソフトウェアを利用して Cisco Nexus NIC GM の動作条件を設定できます。このカードは、実行中のステータス情報(接続されているスレーブの数、GPS ロック状態、検知している衛星の数など)の確認にも使用できます。

ホストベースの設定ツールを使用していますが、Cisco Nexus NIC GM では、すべての PTP 操作は内部的に処理されます。ホストランタイムは必要ありません。万一、ホストのオペレーティングシステムが起動しない場合でも、Cisco Nexus NIC GM が起動し、最後に保存された設定を使用してすぐにサービスを開始します。これにより、ホストに障害が発生した場合でも常に利用できます。

GPS ロック状態でのパケットキャプチャおよびタイムスタンプ

組み込みのタイムスタンプ機能によって、GPS を基準としたクロックを利用してフレーム到着を 4ns の精度で記録できます。

記録されたタイムスタンプは、ダイレクトアクセス APIlibexanic)、トランスペアレント TCP/UDP アクセラレーション ライブラリ(exasock)、カーネルを通じて利用できます。tcpdump などの標準ユーティリティでもハードウェアタイムスタンプを使用できます。また、Exact Capture と呼ばれるオープンソースの高レート キャプチャ アプリケーションを入手して、厳しいキャプチャ要件に対応することもできます。

Cisco Nexus NIC GM - R -  GPS-locked packet capture and timestamping

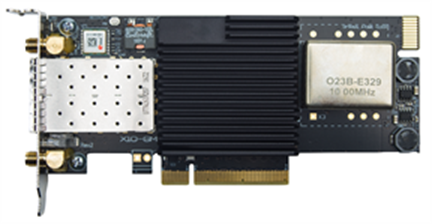

図 1.

Cisco Nexus NIC GM

IEEE 1588v2 GM

      SFP+ ポート X 2。どちらも PTP パケットを提供可能。

      各ポートを 10G1G100M のいずれかに設定可能

      IPv4 および PTP Ethertype 運用

      ユニキャスト/マルチキャスト運用

      最大128 個のユニキャストスレーブ

      テレコムプロファイル

      デフォルトプロファイル

GNSS レシーバ

      GPSGLONASSQZSSBeiDou

      72 チャネル

      内部時刻同期精度:30ns RMS

      レシーバ感度:167dBm

      アクティブアンテナサポート(3.3V

      コールドスタート時刻同期(30 秒未満)

      調整可能なアンテナ遅延

高精度発振器

OCXO

      24 時間のホールドオーバー、15us 未満

      0.2ppb の温度安定性

      アラン分散:1 x 10-11

AUX 入出力

      1 PPS @ 3.3 V

      10MHz @ 3.3V

      PPS 入力の設定が可能

全般

フォームファクタ:

      コンパクトな PCI Express カード

      150 X 68mm5.91 X 2.67 インチ)

コネクタ:

      SFP+ X 2

      L1 アンテナ用 SMA

      PPS 入出力用 SMA

データレート:

      10GbE1GbE100M ファストイーサネット

対応メディア:

      光ファイバ(10GBASE-SR10GBASE-LR1000BASE-SX)、SFP+ 直接接続

ホストインターフェイス:

      PCIe x8 Gen 3(レーンあたり 8.0 GT/s

オペレーティングシステム:

      Linux x86_64(全ディストリビューション)

      Windows

タイムスタンプ機能

タイムスタンプ精度:

      4 ns

タイムスタンプの対象:

      全受信フレーム、最新の送信フレーム
