データ シート




Cisco uBR7225VXR プラットフォーム UBR-E-16U および UBR-E-28U ブロードバンド プロセッシング エンジン

製品概要

Cisco uBR7225VXR E-28U および E-16U ブロードバンド プロセッシング エンジン（BPE）（製品番号 UBR-E-28U および UBR-E-16U）は、Cisco uBR7225VXR ユニバーサル ブロードバンド ルータの新たな選択肢と可能性を広げるラインカードです。これらは高度な機能とスケーラブルなアーキテクチャを備えており、増加する加入者にキャリア クラスの IP ベースのデータ、音声、およびビデオ サービスを提供するケーブル事業者にとって、理想的な製品です。これらのラインカードを導入することにより、Cisco uBR7225VXR CMTS の柔軟性と堅牢性の向上を可能にします。

図 1 に、Cisco uBR7225VXR E-28U ブロードバンド プロセッシング エンジンを示します。

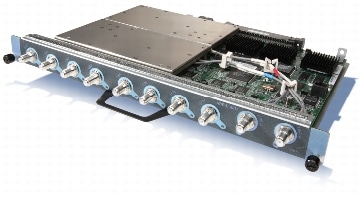

図 1 Cisco uBR7225VXR E-28U ブロードバンド プロセッシング エンジン（製品番号 UBR-E-28U）

図 1 Cisco uBR7225VXR E-28U ブロードバンド プロセッシング エンジン（製品番号 UBR-E-28U）

以前の Cisco uBR7200 シリーズの MC16U および MC28U ライン カードと、これらの新しいラインカードは、Cisco uBR7225VXR シャーシ内で共存できます。

メモ：新しい Cisco uBR7225VXR E-28U および E-16U ラインカード（製品番号 UBR-E-28U および UBR-E-16U）と互換性があるのは uBR7225VXR のみです。Cisco uBR7246VXR とは互換性がありません。この互換性機能は、他のシャーシへの誤挿入を防止するメカニカル キーイング方式とソフトウェア ロックを通じて有効になります。

機能と利点

主な特徴

Cisco uBR7225VXR E-28U および E-16U BPE（製品番号 UBR-E-28U および UBR-E-16U）は柔軟な製品設計になっており、以下の特徴があります。

  • イングレス ノイズを除去する高度な物理レイヤ（PHY）
  • A-TDMA（Advanced Time-Division Multiple Access）機能
  • 高度なスペクトル管理
  • パフォーマンスの向上により、サポート可能な加入者とサービスが増えたオンボード プロセッサ
  • Cisco uBR7200 シリーズ uBR-E-28U および uBR-E-16U（製品番号 UBR-E-28U および UBR-E-16U）ライン カードの内蔵アップコンバータ
  • 柔軟なソフトウェア MAC（Media Access Control）ドメイン構成または仮想インターフェイス
  • 周波数スタッキングによるケーブル配線の削減
  • 1 枚のライン カードで DOCSIS®、European DOCSIS（Euro-DOCSIS）、および J-DOCSIS に準拠
  • 内蔵アップコンバータ：モデルに応じて、1 枚のライン カードに 1 つまたは 2 つのダウンストリーム モジュレータと 8 つまたは 6 つのアップストリーム バースト レシーバを実装
  • 特許取得済みのシスコ テクノロジーによる、特定のアップストリーム チャネルの CNR（Carrier-to-Noise Ratio）値の判定
  • DOCSIS 仕様（ダウンストリーム CNR で 35 dB、アップストリーム作業で 25 dB）への適合

主な利点

ケーブル事業者におけるサービスと運用に関するニーズは日々拡大しています。Cisco uBR7225VXR E-28U および E-16U BPE（製品番号 UBR-E-28U および UBR-E-16U）は、そのニーズに対応します。これらの製品には以下の利点があります。

  • 安価なエントリ レベルのケーブル ライン カードを導入することで、資本コストを有効利用すると同時に、キャパシティ増大に対するモジュール性を維持する
  • 2RU のフォーム ファクタで最大 16 のアップストリーム ポートと 4 のダウンストリーム ポートを備える
  • DOCSIS、Euro-DOCSIS 2.0、および PacketCable 1.1 テクノロジーのサポートにより、統合サービスの投資回収率を向上させ、高度な IP サービスの展開を高速化する
  • 1 枚のライン カードで DOCSIS、Euro-DOCSIS、および J-DOCSIS をサポートすることで、運用コストを節約し、資本コストを抑制する

Cisco uBR7225VXR ユニバーサル ブロードバンド ルータについて

Cisco uBR7225VXR ユニバーサル ブロードバンド ルータは、安価なエントリ/ミドル レベルの CMTS です。Cisco uBR7100 シリーズよりは高機能で Cisco uBR7246VXR または uBR10012 未満のフォーム ファクタまたはキャパシティを必要としているケーブル事業者に適しています。Cisco uBR7225VXR は、オープン標準に基づいており、業界最先端の Cisco uBR7246VXR のパワーと信頼性をあらゆるケーブル事業者に身近なものにします。

Cisco uBR7225VXR は、新興成長市場や、収益性の高いサービス展開をサポートする IP NGN（IP Next-Generation）インフラストラクチャへと進化する中小規模ケーブル ネットワーク向けの、豊富な機能を備えた CMTS です。ケーブル事業者、複合型ビジネス、および ISP は、この製品を使用することで、データ、音声、ビデオ サービスを高速配信できる、コスト効率の高い優れたプラットフォームが得られます。この新しい CMTS プラットフォームは、最小限の設備投資とセットアップ時間で最大 5000 件の加入者をサポートします。

Cisco uBR7225VXR には、豊富な機能のソフトウェアがあります。Cisco IOS® ソフトウェアは、エンドツーエンドのインターネット接続を提供し、ケーブル ネットワークや IP ネットワークを介した安全性の高い通信を確保するオプションを備えています。

表 1 機能と利点の概要

機能 利点
高いポート密度
  • ポート単位コストの削減
  • プラント容量の最大化（周波数の再利用）
特許取得済みのシスコ テクノロジーを含む高度な RF フロント エンド RF のパフォーマンスと堅牢性の最適化
内蔵スペクトル アナライザ ハードウェア
  • リターンパス監視コストの削減
  • リモート トラブルシューティング機能の強化
専用 MAC レイヤ ハードウェア
  • DOCSIS 1.1 機能に対するハードウェア アクセラレーション
  • データおよび音声の展開におけるスケーラビリティ向上
  • ケーブル モデムの登録時間の短縮
  • ハードウェア ベースのレイヤ 2 QoS の提供
  • アドバンスド PHY の利用
1 枚のライン カードで DOCSIS、Euro-DOCSIS、および J-DOCSIS をサポート
  • 運用コストの節約
  • 初期投資の削減

PacketCable 1.1、Euro-DOCSIS 2.0、DOCSIS 1.1 との互換性
統合サービスのサポートによる投資回収率の向上
DOCSIS 1.x および 2.0 の展開におけるアドバンスド PHY の堅牢性の提供


表 2 製品仕様

仕様 値
物理仕様
  • Cisco uBR7225VXR シャーシの 1 つのスロットを占有
  • uBR7225VXR シャーシ 1 つに最大 2 枚のライン カード
  • スロットに関係なくホットスワップ可能
  • 寸法（高さ × 幅 × 奥行）：3.43 × 34.29 × 26.82 cm（1.35 × 13.5 × 10.56 インチ）
重量：
  • Cisco uBR7225VXR E-28U（製品番号 UBR-E-28U）：2.72 kg（6 ポンド）
  • Cisco uBR7225VXR E-16U（製品番号 UBR-E-16U）：2.38 kg（5.25 ポンド）
消費電力
  • Cisco uBR7225VXR E-28U（製品番号 UBR-E-28U）：80 W（273 BTU/時）
  • Cisco uBR7225VXR E-16U（製品番号 UBR-E-16U）：62 W（211.6 BTU/時）
出力 uBR7225VXR E-28U および E-16U（製品番号 UBR-E-28U および UBR-E-16U）：+50 〜 61 ｄBmV（RF）
RF 出力範囲 50 〜 61 ｄBmV
変調
  • ダウンストリーム：64 QAM、256 QAM
  • アップストリーム：QPSK 8、16、32、64 QAM
ダウンストリーム周波数の範囲
  • DOCSIS：6 MHｚ Annex B、88 〜 860 MHz
  • Euro-DOCSIS：8 MHｚ Annex A、85 〜 860 MHz
  • J-DOCSIS：6 MHｚ Annex B 拡張、70 〜 860 MHz
アップストリーム周波数の範囲
  • DOCSIS：6 MHｚ Annex B、5 〜 42 MHz
  • Euro-DOCSIS：8 MHｚ Annex A、5 〜 65 MHz
  • J-DOCSIS：6 MHｚ Annex B 拡張、5 〜 55 MHz
環境仕様
  • 動作高度：-60 〜 4,000 m（-197 〜 13,123 フィート）
  • 保管温度：-20 〜 65 ℃（-4 〜 149 °F）
  • 動作温度（公称）：5 〜 40 ℃（41 〜 104 °F）
  • 保管相対湿度：5 〜 95 %
  • 動作相対湿度：10 〜 90 %
安全性
  • UL 1950, Third Edition（Safety of Information Technology Equipment, Including Electrical Business Equipment）、D3 デビエーションなし
  • CSA 950 1995 Third Edition（Safety of Information Equipment Technology, Including Electrical Business Equipment）
  • EN 60950（Safety of Information Equipment Technology, Including Electrical Business Equipment）
  • IEC 60950
  • ACA TS001, 1997 Test Report and Statement of Compliance AS/NZS3260
電磁波放射認定
  • EN55022：1998 Class B
  • CISPR 22：1997 Class B
  • CFR 47 Part 15 Class B
  • ICES -003、Issue 2、Class B、1995 年 4 月
  • VCCIV-3/2000.04
  • AS/NZS 3548：1995 Class B
  • CNS-13438 Class B-BSMI（BCIQ）（台湾）
電磁耐性
  • EN50082-1：1992
  • EN50082-1：1997
  • EN55024：1998
  • EN61000-3-2：1995
  • EN61000-3-3：1995
  • EN61000-4-2：1995（AMD1 + AMD2 を含む）ESD 耐性
  • EN61000-4-3：1997 放射無線周波数（RF）電磁界耐性
  • EN61000-4-4：1995 電気的高速過渡現象への耐性
  • EN61000-4-5：1995 サージ耐性
  • EN61000-4-6：1996（AMD1 を含む）RF 伝導耐性
NEBS（Network Equipment Building Systems）：レベル 3 GR-1089-CORE（1997 年 12 月、第 2 版）に対応するよう設計、試験済み
1999 年 2 月、改訂第 1 版
機械仕様
  • IEC 68-2-1、IEC 68-2-2、IEC 68-2-56：動作温度および湿度
  • IEC 68-2-27：動作時の衝撃
  • IEC 68-2-64、IEC 68-2-6、IEC 68-2-47：動作時および非動作時の振動
  • IEC 68-2-32：非動作時の落下
  • IEC 68-2-40：非動作時の高度
  • IEC 68-2-27、IEC 68-2-32：非動作時の機械的衝撃
  • IEC 68-2-3：非動作時の湿度
  • IEC 68-2-14、IEC 68-2-33：非動作時の温度による衝撃
LED
  • 電源 LED 1 つ（緑）
  • 各アップストリーム ポートにアップストリーム Enabled LED 1 つ（緑）：アップストリーム パスが設定され、トラフィックを転送可能な状態を示す
  • 各ダウンストリーム ポートにダウンストリーム Enabled LED 1 つ（緑）：ダウンストリーム パスが設定されており、アップコンバータを経由し、RF 周波数でトラフィックを転送可能な状態を示す
Cisco IOS ソフトウェアの最小リリース PCMM、アドミッション コントロール、Advanced Mode DSG、および SII Cisco IOS ソフトウェアをサポートするには Cisco IOS ソフトウェア リリース 12.2SB 以降が必要
互換性のあるシスコ ネットワーク プロセッシング エンジン（NPE）

Cisco uBR7225VXR には、DRAM 256 MB 以上を搭載した uBR7200-NPE-G1 プロセッサが必要です。Cisco uBR7225VXR に複数の BPE が含まれる場合、最適なパフォーマンスを確保するために uBR7200-NPE-G1 に DRAM を512 MB または 1 GB インストールすることをお勧めします。
標準 MIB
  • IF-MIB（RFC-2233）
  • ENTITY-MIB（RFC-2737）
  • MIBII（RFC1213）
  • EtherLike-MIB（RFC-2665）
  • IGMP-MIB（RFC-2993）
  • RMON-MIB（RFC-1757）
Expression MIB
  • SNMP（Simple Network Management Protocol）v2-CONF
  • SNMPv2-SMI
  • SNMPv2-TC
  • SNMPv2-MIB
  • IANAifType-MIB
SNMPv3-MIB
  • SNMP-FRAMEWORK-MIB（RFC-2571）
  • SNMP-MPD-MIB（RFC-2572）
  • SNMP-NOTIFICATION-MIB（RFC-2573）
  • SNMP-TARGET-MIB（RFC-2573）
  • SNMP-USM-MIB（RFC-2574）
  • SNMP-VACM-MIB（RFC-2575）
DOCSIS および Euro-DOCSIS MIB
  • DOCS-IF-MIB（v2 Rev04）
  • DOCS-CABLE-DEVICE-MIB（RFC2669）
  • DOCS-BPI-PLUS-MIB（Rev 5）
  • DOCS-QOS-MIB（Rev 4）
  • DOCS-CABLE-DEVICE-TRAP-MIB
  • DOCS-SUBMGT-MIB（Rev 2）
Cisco Generic MIB
  • CISCO-SYSLOG-MIB
  • CISCO-SMI-MIB
  • CISCO-TC-MIB
  • CISCO-PRODUCTS-MIB
  • CISCO-FLASH-MIB
  • CISCO-CONFIG-MAN-MIB
  • CISCO-CONFIG-COPY-MIB
  • CISCO-MEMORY-POOL-MIB
  • CISCO-BULK-FILE-MIB
  • CISCO-SONET-MIB
  • CISCO-TCP-MIB
  • CISCO-RTTMON-MIB
  • CISCO-FTP-CLENT-MIB
  • CISCO-IPMROUTE-MIB
  • CISCO-QUEUE-MIB
  • CISCO-IMAGE-MIB
  • CISCO-ENVMON-MIB
  • CISCO-ENTITY-VENDORTYPE-OID-MIB
  • CISCO-PRODUCTS-MIB

表 3 DOCSIS および Euro-DOCSIS 1.1 の最大データ レート

アップストリーム チャネル幅 変調方式 ボー レート
Sym/秒		 最大 Raw ビット レート
Mbit/秒
3.2 MHz 16 QAM
QPSK		 2.56 M 10.24
5.12
1.6 MHz 16 QAM
QPSK		 1.28 M 5.12
2.56
800 kHz 16 QAM
QPSK		 640 K 2.5
61.28
400 kHz 16 QAM
QPSK		 320 K 1.28
0.64
200 kHz 16 QAM
QPSK		 160 K 0.64
0.32

表 4 DOCSIS および Euro-DOCSIS 2.0（A-TDMA モード）の最大データ レート

アップストリーム チャネル幅 変調方式 ボー レート
Sym/秒		 最大 Raw ビット レート
Mbit/秒
6.4 MHz 64 QAM
32 QAM
16 QAM
8 QAM
QPSK		 5.12 M 30.72
25.60
20.48
15.36
10.24
3.2 MHz 64 QAM
32 QAM
16 QAM
8 QAM
QPSK		 2.56 M 15.36
12.80
10.24
7.68
5.12
1.6 MHz 64 QAM
32 QAM
16 QAM
8 QAM
QPSK		 1.28 M 7.68
6.40
5.12
3.84
2.56
800 kHz 64 QAM
32 QAM
16 QAM
8 QAM
QPSK		 640 K 3.84
3.20
2.56
1.92
1.28
400 kHz 64 QAM
32 QAM
16 QAM
8 QAM
QPSK		 320 K 1.92
1.60
1.28
0.96
0.64
200 kHz 64 QAM
32 QAM
16 QAM
8 QAM
QPSK		 160 K 0.96
0.80
0.64
0.48
0.32

表 5 発注情報

製品番号 説明
UBR-E-16U Cisco uBR7225VXR E-16U BPE、アップコンバータ付きダウンストリーム × 1、アップストリーム × 6、A-TDMA、アドバンスド PHY、CPU
UBR-E-16U= Cisco uBR7225VXR E-16U BPE、アップコンバータ付きダウンストリーム × 1、アップストリーム × 6、A-TDMA、アドバンスド PHY、CPU（スペア）
UBR-E-28U Cisco uBR7225VXR E-28U BPE、アップコンバータ付きダウンストリーム × 2、アップストリーム × 8、A-TDMA、アドバンスド PHY、CPU
UBR-E-28U= Cisco uBR7225VXR E-28U BPE、アップコンバータ付きダウンストリーム × 2、アップストリーム × 8、A-TDMA、アドバンスド PHY、CPU（スペア）
