実したデジタル化の効果・活用を実現するには、常時利用可能な高性能のコンピューティングが、ユーザの近く(ローカル)に必要です。小売、金融、教育、医療、輸送、製造部門やリモートおよび地方拠点では、ネットワーク先端(ユーザ)に近いエッジ環境にコンピューティングを配置しようとしています。Cisco HyperFlex HX225c Edge M6 ノードは、Cisco HyperFlex System の堅牢な機能セットをエッジ環境に提供し、大容量のストレージとクラウド管理を小さな設置面積で実現します。

エッジ環境向けのシンプルさ

エンタープライズ アプリケーションが一元化されたデータセンターやクラウドに移行されるにつれ、インターネットエッジはユーザーデバイスや、リモートや分散拠点のような組織のタッチポイントに近づいています。Cisco HyperFlex HX225c Edge M6 ノードは、統合リソースプールを備えた統合型クラスタとして展開でき、迅速なプロビジョニング、適応、拡張、管理によって、リモートオフィスおよびブランチオフィス(ROBO)の効率的な運用を可能にします。物理的には、ソリューションは、シスコまたはサードパーティのギガビットまたは 10 ギガビット イーサネットスイッチを使用する、23、または 4 つのエッジ固有ノードのセットとして導入され、リモートオフィス環境およびブランチオフィス環境での展開で最大限の柔軟性を実現します(図 1)。すべてのノードで AMD EPYC CPU と次世代 DDR4 メモリを使用します。

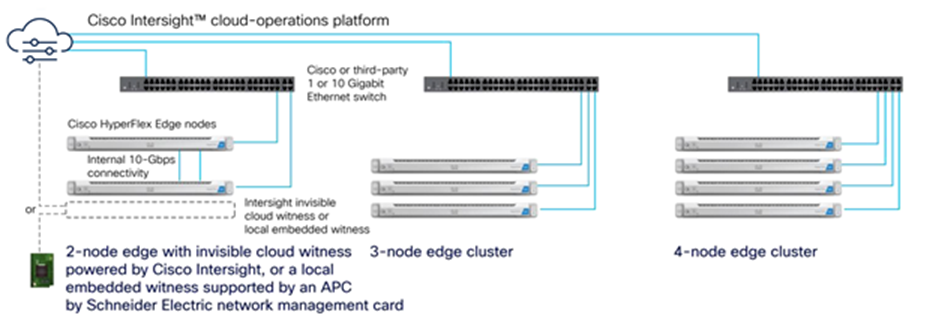

Cisco HyperFlex Edge delivers a preintegrated, compact cluster to remote-office and branch-office locations

図 1.

Cisco HyperFlex Edge は、リモートオフィスとブランチオフィスの場所に、事前に統合されたコンパクトなクラスタを提供します。

Cisco HyperFlex HX225c Edge M6 ノード

Cisco HyperFlex HX225c Edge M6 ノードは、ネットワークエッジに大きなストレージ容量を提供します。これらのノードは、1 ラックユニット(1RU)シャーシのハイブリッドおよびオールフラッシュストレージで使用できます。すべての Cisco HyperFlex Edge システムと同じく、導入と管理は容易です。これらのプラットフォームは、エッジ ロケーションや中小企業に大きなストレージ容量を提供します。ソリューションは、Cisco Intersight® クラウド運用プラットフォームによって管理され、一貫したポリシーベースの適用を実現し、分散拠点やリモートサイトで増大する要件に対応し、ネットワークエッジで新しい IoT およびインテリジェントサービスを実現します。

機能と利点

表 1.                Cisco HyperFlex HX225c Edge M6 ノードの機能と利点。

機能

利点

メモリ

  32 基の DIMM スロット(CPU ソケットあたり 16 枚の DIMM )、3200 MHZ DDR4
  最大 4 TB の容量

AMD EPYC プロセッサ

  3 世代 AMD EPYC CPU 1 個または 2

ネットワーク

  既存のエッジ ロケーションへの展開が容易
  既存のラックトップ型 1 ギガビット イーサネットまたは 10/25 ギガビット イーサネット スイッチング ネットワークを使用したクラスタ通信
  シングルおよびデュアルスイッチ構成のサポート

拡張

背面 PCIe ライザー

  1 3 個のハーフハイト PCIe ライザー、または
  1 2 個のフルハイト PCIe ライザー

サーバには、次のいずれかの内部スロットがあります。

  SAS/SATA ドライブを制御する Cisco 12G SAS パススルー HBA
  NVMe ドライブは CPU から直接制御されます。
  UCS C225 M6 サーバには 1 つの 1 GbE 管理ポートがあります。モジュール型 LAN On Motherboard mLOM /Open Compute Project OCP 3.0 モジュールは、最大 2 つの 100 GbE ポートを提供します。シャーシ前面のコネクタは KVM 機能を提供します。

仮想化への最適化

  Cisco UCS C225 M6 サーバーは、スタンドアロンまたは Cisco Unified Computing System の一部のいずれかとして使用できます。Cisco Unified Computing System は、コンピューティング、ネットワーキング、管理、仮想化、およびストレージアクセスが統合されたアーキテクチャであり、ベアメタル環境と仮想化環境両方におけるエンドツーエンドのサーバーの可視化、管理、制御を可能にします。

クラウドベースの管理

Cisco Intersight は、オンプレミスのデータセンター、エッジ サイト、およびパブリッククラウド全体の運用を簡素化します。

  アプリケーションとインフラストラクチャをつなぐ Software-as-a-Service プラットフォームを使用する
  展開場所に関係なく、クラスタへの即時アクセスを実現
  ベアメタルサーバ、ハイパーバイザ、Kubernetes 、サーバレスおよびアプリケーションコンポーネント間の可視性と管理を関連付けます。
  必要な規模と速度に到達するための人工知能による運用の変革
  ライフサイクルワークフローを自動化することで、コラボレーションとスマートで迅速な作業を実現
  サードパーティのプラットフォームやツールとネイティブに統合する拡張可能なオープン機能により、コンプライアンスとガバナンスをサポート
  容量の拡張が必要な時期を決定する推奨エンジンで、差し迫った問題にプロアクティブに対応

その他の管理機能には次のようなものがあります。

  オプションの自動設定用インストール ウィザード
  VMware vSphere プラグインのサポート
  Cisco HyperFlex Connect インターフェイスを介した、HTML 5 プレゼンテーション層でのサポート。デスクトップ コンピュータ、ラップトップ コンピュータ、モバイル デバイスからアクセス可能

ストレージ

  最大 10 台の SAS/SATA/NVMe ドライブ(最大 4 台のドライブを NVMe にできます)

エンタープライズデータ保護

  ポインタベースの高速なスナップショット機能
  iSCSI LUN のネイティブ スナップショット(スナップショット操作用のコンシステンシ グループ、即時スナップショット作成、スナップショット作成およびサードパーティ バックアップ用の RESTful API を含む)
  電子医療記録およびデータベース用の MEDITECH BridgeHead とのスナップショット統合
  ほぼ瞬時のクローニング
  常時アクティブなインラインの重複排除と圧縮
  ディザスタリカバリ用ネイティブレプリケーション
  ファブリック インターコネクトと 4 つ以上のノードを備えたデータセンタークラスタの N 1 レプリケーションと、ローカルおよびリモートのポイントインタイムコピー用の柔軟な保持ポリシー
  自己暗号化ドライブおよびエンタープライズキー管理統合を使用した休眠データの暗号化

セキュリティ

  ディスクドライブへの不正アクセスを防止するために、オプションでロック付きベゼルを選択可能

ソフトウェア

  Cisco HyperFlex HX データ プラットフォーム ソフトウェア(ソフトウェア サブスクリプション、エッジ ライセンス)

製品仕様

表 2.                Cisco HyperFlex HX225c Edge M6 ノードの仕様

機能/特徴

説明

シャーシ

1 ラックユニット(1RU)シャーシ

CPU

  3 世代 AMD EPYC CPU 1 個または 2

メモリ

  32 基の DIMM スロット(CPU ソケットあたり 16 枚の DIMM )、3200 MHZ DDR4
  最大 4 TB の容量

マルチビット エラー保護

このサーバはマルチビット エラー保護をサポートします。

ビデオ

Cisco 統合管理コントローラ(Cisco IMC)は、Matrox G200e ビデオ/グラフィックスコントローラを使用してビデオを提供します。

  ハードウェア アクセラレーションを備えた内蔵 2D グラフィックスコアです。
  組み込み DDR4 メモリ インターフェイスは最大 512 MB のアドレス可能メモリをサポートします(デフォルトで 8 MB がビデオ メモリに割り当てられます)
  ディスプレイ解像度 最大 1920 x 1200 16 bpp @ 60 Hz をサポート
  高速な内蔵 24 ビット RAMDAC
  1 世代の速度で動作するシングルレーン PCI-Express ホスト インターフェイス

電源サブシステム

以下のホットスワップ可能な電源ユニットから最大 2 つ選択できます。

  1050 W AC
  1050 W DC
  1600 W AC
  2300 W AC

最低 1 台の電源ユニットが必須です。さらに 1 台を追加して 1 + 1 の冗長性を確保できます。

前面パネル

前面パネル コントローラはステータス インジケータおよびコントロール ボタンを装備しています。

ACPI

このサーバーは、Advanced Configuration and Power InterfaceACPI4.0 規格をサポートしています。

ファン

ホットスワップ可能なファン(前面から背面への冷却用エアーフロー)X 8

InfiniBand

InfiniBand アーキテクチャは PCIe スロットで使用可。

拡張スロット

ハーフハイト スロット X 3

  ライザ 1 CPU 1 で制御):

    x16 PCIe 4 世代スロット x 1、(Cisco VIC)、ハーフハイト、3/4 レングス

  ライザー 2 CPU 1 で制御):

    x8 PCIe 4 世代スロット x 1、ハーフハイト、3/4 レングス

  ライザー 3 CPU 1 で制御):

    x16 PCIe 4 世代スロット x 1、(Cisco VIC)、ハーフハイト、3/4 レングス

または

フルハイト ライザー スロット X 2

  ライザ 1 CPU 1 で制御):

    x16 PCIe 4 世代スロット x 1、(Cisco VIC)、フルハイト、3/4 レングス

  ライザー 2 CPU 1 で制御):

    x16 PCIe 4 世代スロット x 1、(Cisco VIC)、フルハイト、3/4 レングス

インターフェイス

背面パネル:

  1GBASE-T RJ-45 管理ポート x 1
  RS-232 シリアル ポート(RJ45 コネクタ)x 1
  DB15 VGA コネクタ × 1
  USB 3.0 ポートコネクタ x 2
  各種のインターフェイスカードを搭載できる柔軟性の高いモジュール型 LAN on Motherboard mLOM /OCP 3.0 スロット x 1

前面パネル:

  KVM コンソールコネクタ x 1 USB 2.0 コネクタ x 2 VGA DB15 ビデオコネクタ x 1 、シリアルポート(RS232 RJ45 コネクタ x 1 を装備)

内部ストレージ デバイス

ドライブ ストレージ:

ドライブは、ホットスワップ可能な SAS/SATA ドライブ用前面パネルを備えたドライブ ベイに取り付けます。このノードでは 2 つの異なるバージョンを構成可能です。

  HX225c Edge M6 オールフラッシュノード(HXAF-E-225M6S

    データドライブ:SATA SSD x 3 6

    キャッシュドライブ:SATA SSD x 1

    ロギングドライブ:SATA SSD x 1

  HX225c Edge M6 ノード(ハイブリッド)(HX-E-225M6S

    データドライブ:SAS HDD x 3 6

    キャッシュドライブ:SATA SSD/SAS SSD x 1

    ロギングドライブ:SATA SSD x 1

統合管理コントローラ

Cisco 統合管理コントローラ(Cisco IMC)ファームウェアを実行するベースボード管理コントローラ(BMC)。

ご使用の設定に応じて、1GE 専用管理ポート、または Cisco 仮想インターフェイスカード(VIC)を介してコントローラにアクセスできます。

Cisco IMC はサーバー内の特定のコンポーネント(Cisco 12G SAS HBA など)を管理します。

ストレージコントローラ

Cisco 12 G SAS HBA

  RAID はサポートされません
  JBOD/ パススルーモードのサポート
  最大 16 台の SAS/SATA 内蔵ドライブをサポートします。
  専用スロットに装着します

モジュール型 LAN on MotherboardmLOM/Open Compute ProjectOCP3.0 スロット

マザーボードの mLOM/OCP 3.0 専用スロットには、次のカードを柔軟に装着できます。

  シスコの仮想インターフェイス カード(VIC
  OCP 3.0 ネットワーク インターフェイス カード(UCSC-O-ID10GC

Cisco Intersight

Cisco Intersight は、サーバー管理機能を提供します。

注:Cisco UCS Manager のサポートは、このサーバーでは利用できません。

Cisco 統合管理コントローラ

リリース 4.2(1) 以降が必要

動作温度

最低 10°C 35°C50°F 95°F)、直射日光なし。(A10A100、または背面 HDD が取り付けられている場合、35°C95°F)の制限は 30°C86°F)に変わります)。

機能低下までの最大許容動作温度

1°C/300 m1°F/547 フィート)、950 m3117 フィート)超

拡張動作温度

5 40°C41 104°F)、直射日光なし

950 m3117 フィート)以上での、許容動作温度の最大低下率:1°C/175 m1°F/319 フィート)、

5 45°C41 113°F)、直射日光なし

950 m3117 フィート)以上での、許容動作温度の最大低下率:1°C/125 m1°F/228 フィート)

拡張動作温度の範囲で動作している場合、システム パフォーマンスに影響が出ることがあります。

40 °C 以上での動作は、年間動作時間の 1 % 未満に制限されます。

ハードウェア構成の制限が拡張動作温度範囲に適用されます。

非動作時温度

-40°C 以下または 65°C 以上(-40°F 以下または 149°F 以上)

最大温度変化速度(動作時と非動作時)

20°C/時(36°F/時)

動作時の相対湿度

8 90%、最大露点温度 24°C75°F)、非凝縮環境

非動作時の相対湿度

5 95%、最大露点温度 33°C91°F)、非凝縮環境

動作時の高度

0 m 3050 m10,000 フィート)

非動作時高度

0 m 以下または 12,000 m39,370 フィート)以上

ソフトウェア

  Cisco HyperFlex HX データ プラットフォーム ソフトウェア(ソフトウェア サブスクリプション、エッジ ライセンス)

発注情報

全部品番号の一覧については、HX225c Edge M6 の仕様シートを参照してください。
