Cisco HyperFlex Express HX240c M6、HX240c M6 オールフラッシュ、および HX240c M6 オール NVMe ノード

データ シート

ダウンロード オプション

  • PDF
    (658.5 KB)
    Adobe Reader を使ってさまざまなデバイスで表示
Updated: 2023 年 6 月 29 日

偏向のない言語

この製品のドキュメントセットは、偏向のない言語を使用するように配慮されています。このドキュメントセットでの偏向のない言語とは、年齢、障害、性別、人種的アイデンティティ、民族的アイデンティティ、性的指向、社会経済的地位、およびインターセクショナリティに基づく差別を意味しない言語として定義されています。製品ソフトウェアのユーザインターフェイスにハードコードされている言語、RFP のドキュメントに基づいて使用されている言語、または参照されているサードパーティ製品で使用されている言語によりドキュメントに例外が存在する場合があります。シスコのインクルーシブ ランゲージの取り組みの詳細は、こちらをご覧ください。

翻訳について

このドキュメントは、米国シスコ発行ドキュメントの参考和訳です。リンク情報につきましては、日本語版掲載時点で、英語版にアップデートがあり、リンク先のページが移動/変更されている場合がありますことをご了承ください。あくまでも参考和訳となりますので、正式な内容については米国サイトのドキュメントを参照ください。

ダウンロード オプション

  • PDF
    (658.5 KB)
    Adobe Reader を使ってさまざまなデバイスで表示
Updated: 2023 年 6 月 29 日




今日のアプリケーションは、エンタープライズ データ センター、プライベートおよびパブリック クラウドから、キャンパス、ブランチ、エッジ ロケーションに至るまで、複雑なマルチドメインの世界全体にわたって存在します。Intel® Xeon® Scalable Processorを搭載した Cisco HyperFlex システムにより、導入と運用を簡単に最新のものにし、簡素化できます。Cisco HyperFlex System は、Cisco Unified Computing SystemCisco UCS®)テクノロジーを使用して設計され、Cisco Intersight クラウド運用プラットフォームを介して管理されるもので、変化するビジネスニーズに迅速に適応できる柔軟性の高いスケールアウト インフラストラクチャを提供します。

Cisco HyperFlex Express は、導入準備プロセスを簡素化し、特に新規のお客様が製品を現場に迅速に導入できるようにするために作成されました。Cisco HyperFlex Express は、簡素化された注文と迅速な提供により、「高速なトランザクション」を実現します。HyperFlex Express では、最も人気のある Cisco HyperFlex ノード構成を採用し、いくつかのシンプルで重要なオプションを追加して、最適な価値を提供するために魅力的な価格を設定しており、また、トランザクション時間を短縮して計画を順調に維持できるようにしました。

シンプルな構築基盤

Cisco HyperFlex HX240c M6 システムは、ハイブリッド スモールフォームファクタ(SFF)およびラージフォームファクタ(LFF)またはオールフラッシュメモリのストレージ構成およびクラウドベースの管理との組み合わせにより、統合リソースプールを備えた事前統合型クラスタとして展開でき、迅速にプロビジョニング、適合、拡張、管理を行って、アプリケーションとビジネスを効果的にパワーアップすることが可能です(図 1)。Intel Xeon Scalable Processor を基盤とするこれらのサーバーは、前世代のサーバーより高速なプロセッサ、多くのコア、速度と容量の点で優れたメモリを備えています。またストレージとシステムのどちらにも使用できる Intel Optane パーシステントメモリ(PMem)に対応しているため、仮想サーバー構成の選択の幅が広がり、アプリケーションの柔軟性が向上します。

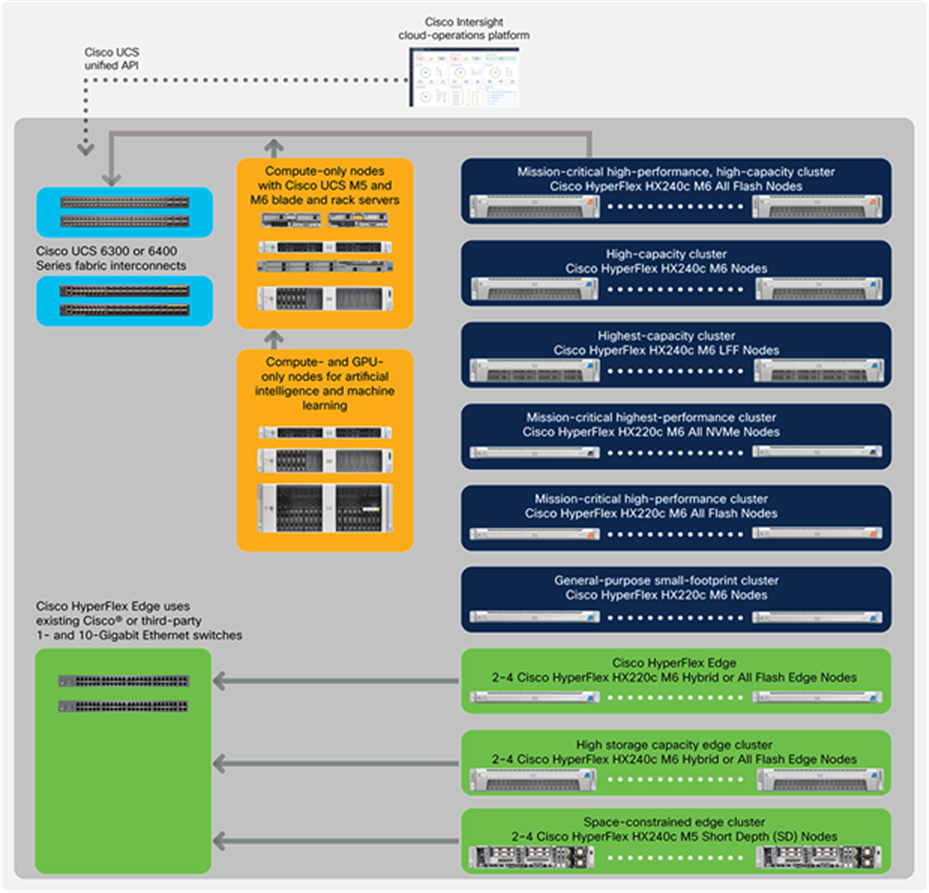

Cisco HyperFlex systems product family

図 1.

Cisco HyperFlex システム製品ファミリ

Cisco HyperFlex Express HX240c M6 ノードファミリ

 Cisco HyperFlex HX240c M6 ノードファミリは、大規模なディスクキャパシティ(最大でドライブ 28 台)を、ストレージ集約型アプリケーションに最適な 2 ソケット、2 RU パッケージで実現できます。物理的には、システムは 3 台以上の Cisco HyperFlex Express HX240c M6 ノード、HX240c M6 オール NVMe ノード、HX240c M6 オール フラッシュ ノード、または HX240c M6 LFF ノードのクラスタとして提供されます。ノードは、Cisco UCS 6300 または 6400 シリーズ ファブリック インターコネクトのペアによって単一のシステムに統合され、ワークロードに必要なパフォーマンスとストレージ キャパシティを提供するクラスタを作成します。すべてのノードで Intel Xeon Scalable Processor と次世代 DDR4 メモリを使用し、12 Gbps SAS スループットを提供します。

ハイブリッド構成

ハイブリッド クラスタを構築するには、HX240c M6 ノード ファミリを、多岐にわたる Cisco UCS B シリーズ ブレードサーバーおよび C シリーズ ラックサーバーと組み合わせて導入します。これらの Cisco HyperFlex HX シリーズノードは、Intel Xeon Scalable Processor を搭載することによって価格性能比を向上させており、業界で最高の価値を実現しています。クラウドベースの管理により、ワークロードの増加に応じてクラスタを拡張することが容易で、ユーザーやアプリケーションが求める高いパフォーマンスと帯域幅、および低遅延を実現できます。

機能と利点

表 1                 Cisco HyperFlex HX240c M6HX240c M6 オール フラッシュ、およびHX240c M6 オール NVMeノードの機能と利点の概要。

機能

利点

メモリ

  大容量のメモリ
  最大 8 TB のメモリ(32 x 256 GB DDR4 DIMM )または
  最大 12 TB のメモリ(16 x 256 GB DDR4 DIMM および 16 x 512 GB Intel Optane パーシステント メモリ モジュール(PMem ))。

Intel Xeon
Scalable Processor

  高性能
  10 ナノメートル(nm )プロセッサ テクノロジー
  大規模な処理能力
  クラス内最高レベルのメモリ チャネル パフォーマンス
  拡張性とコア間データフローの向上
  Intel Automated Vector Extensions 2 AVX2
  俊敏性
  高密度の仮想マシン展開をサポート
  プロセッサの移行やダイレクト I/O のサポートなど、仮想環境のパフォーマンスを最適化する柔軟な仮想化テクノロジーを提供
  効率とセキュリティ双方
  低電力、高速の DDR4 メモリテクノロジー
  自動省エネルギー機能により、必要なパフォーマンスを実現しながら、プロセッサとメモリの電力状態を必要最低限に抑えてエネルギー コストを削減
  ハードウェア支援によるセキュリティの向上

ユニファイド ネットワーク ファブリック

  低遅延、ロスレス、2 X 100 ギガビット イーサネット接続に対応
  導入時のワイヤワンス(wire-once )モデルにより、I/O 設定の変更時のアダプタの導入、ラックやスイッチの再配線などの作業が不要
  費用、消費電力、設定、保守の発生するインターフェイスカード、ケーブル、アップストリーム ネットワーク ポート数を低減

拡張

  最大 8 つの PCIe スロットのサポート
  柔軟性、高パフォーマンス、業界標準技術との互換性を確保
  高い I/O 帯域幅、優れた柔軟性、および PCIe 2.0 をサポートする下位互換性

仮想化への最適化

  I/O の仮想化とインテル® Xeon® プロセッサ E5-2600 v4 ファミリの機能により、仮想マシンにネットワークを直接提供
  一貫性をもったスケーラブルな運用モデル
  簡素化してセキュリティと効率性を向上
  ラックサーバからラックサーバ、またはラックサーバからブレードサーバに仮想マシンのセキュリティ機能とポリシーを移動可能

クラウドベースの管理

Cisco Intersight は、オンプレミスのデータセンター、エッジサイト、およびパブリッククラウド全体の運用を簡素化します。
  アプリケーションとインフラストラクチャをつなぐ Software-as-a-Service プラットフォームを使用する
  展開場所に関係なく、クラスタへの即時アクセスを実現
  ベアメタルサーバ、ハイパーバイザ、Kubernetes 、サーバレスおよびアプリケーションコンポーネント間の可視性と管理を関連付けます。
  必要な規模と速度に到達するための人工知能による運用の変革
  ライフサイクルワークフローを自動化することで、コラボレーションとスマートで迅速な作業を実現
  サードパーティのプラットフォームやツールとネイティブに統合する拡張可能なオープン機能により、コンプライアンスとガバナンスをサポート
  容量の拡張が必要な時期を決定する推奨エンジンで、差し迫った問題にプロアクティブに対応

その他の管理機能には次のようなものがあります。

  VMware vSphere プラグインのサポート
  Cisco HyperFlex Connect インターフェイスを介した、HTML 5 プレゼンテーション層でのサポート。デスクトップ コンピュータ、ラップトップ コンピュータ、モバイル デバイスからアクセス可能

ストレージ

  オールフラッシュ、ハイブリッド(HDD および SSD メモリ)、またはオール NVMe 構成のサポート
  Cisco HyperFlex HX データプラットフォームのキャパシティ層向け大容量構成を実現

エンタープライズデータ保護

  ポインタベースの高速なスナップショット機能
  iSCSI LUN のネイティブ スナップショット(スナップショット操作用のコンシステンシ グループ、即時スナップショット作成、スナップショット作成およびサードパーティ バックアップ用の RESTful API を含む)
  電子医療記録およびデータベース用の MEDITECH BridgeHead とのスナップショット統合
  ほぼ瞬時のクローニング
  常時アクティブなインラインの重複排除と圧縮
  ディザスタリカバリ用ネイティブレプリケーション
  ファブリック インターコネクトと 4 つ以上のノードを備えたデータセンタークラスタの N 1 レプリケーションと、ローカルおよびリモートのポイントインタイムコピー用の柔軟な保持ポリシー
  自己暗号化ドライブおよびエンタープライズキー管理統合を使用した休眠データの暗号化

セキュリティ

  ディスクドライブへの不正アクセスを防止するために、オプションでロック付きベゼルを選択可能
  トラステッド プラットフォーム モジュール(TPM ):プラットフォーム(ノード)の認証に使用されるアーティファクト(パスワード、証明書、暗号化キーなど)を安全に格納できるチップ(マイクロコントローラ)
  TPM 2.0 をサポート

ソフトウェア

  HX データプラットフォーム ソフトウェア(ソフトウェア サブスクリプション、データセンターライセンス)
  VMware vSphere 6.7 または 7 ソフトウェアをインストール済み

製品仕様

表 2                 Cisco HyperFlex Express HX240c M6HX240c M6 オールフラッシュ、および HX240c M6 オール NVMe ノードの共通仕様。

機能

HX240c M6 ノードファミリ全体の共通仕様

シャーシ

  ノードごとに 2RU ラック スペース

プロセッサ

  1 台または 2 台の第 3 世代 Intel Xeon Scalable Processor Ice Lake
  NVMe キャッシング ドライブまたは NVMe システムを使用する場合には 2 CPU 構成が必要

相互接続

  各プロセッサに 3 つの Intel UPI チャネル。各チャネルが毎秒 11.2 ギガ(GTPS )の転送に対応

チップセット

  Intel C621A シリーズ

メモリ

  16 GB 32 GB 64 GB 128 GB 、または 256GB DIMM を使用可能
  RDIMM LRLDIMM 用にノードあたり 16 スロットを用意
  高度なエラー訂正コード(ECC
  独立チャネルモード
  ロックステップ チャネル モード

ストレージ

  オールフラッシュメモリ、オール NVMe 、またはハイブリッドストレージ構成
(ハードディスクドライブ [HDD] とソリッドステートディスク [SSD] の組み合わせ)
  Cisco 12 Gbps モジュラ SAS ホストバスアダプタ(HBA )、内蔵 SAS 接続の起動用 M.2 SATA SSD ドライブ利用可能

PCIe

  最大 PCIe スロット X 8

拡張スロット

  最大 6 つのフルハイト、フルレングス スロット
  グラフィック処理ユニット(GPU )対応のスロット 2 口で拡張仮想デスクトップ インフラストラクチャ(VDI )機能をサポート
  3 つのフルハイト、フルレングス スロット
  3 つのフルハイト、3/4 レングス スロット

モジュール型 LAN on MotherboardmLOM)スロット

  ハイパーバイザと仮想マシンをサポートをオンデマンドでサポートするため、最大 256 I/O デバイスをプログラム可能

ネットワーク

  ノードあたりデュアルの 10 25 、または 100 Gbps イーサネット ポート

Cisco 統合管理コントローラ (IMC)

  統合型ベースボード管理コントローラ(BMC
  IPMI 2.0 に準拠した管理および制御
  1 X 10/100/1000 イーサネット アウトオブバンド管理インターフェイス X 1
  自動化された電源(light-out )管理対応の管理用コマンドライン インターフェイス(CLI )および Web GUI 管理ツール
  キーボード、ビデオ、およびマウス(KVM )コンソール

優れた信頼性、可用性、有用性(RAS

  可用性に優れたセルフヒーリング(自己修復)アーキテクチャ
  堅牢なレポート作成および分析機能
  ホットスワップ可能なフロントアクセス式ドライブ
  エンタープライズクラスの信頼性を実現するためのデュアル冗長ファンとホットスワップ可能な冗長電源構成。内部サーバーにアクセスしやすい便利なラッチ付き蓋
  工具なしで CPU を挿入できるため、プロセッサのアップグレードや交換時の破損リスクを軽減
  すべての保守可能なアイテムに工具を使用せずにアクセス可能。また、ホットプラグに対応した保守可能アイテムの識別に色分けしたインジケータを採用
  稼働が中断しないローリング アップグレード
  Cisco Smart Call Home (重大ログのサポートセンターへ自動通知)および 24 X 7 24 時間 365 日)のオンサイトサポート オプション

前面パネルのコネクタ

  各ノードに 1 つの KVM コンソール コネクタ
USB コネクタ X 2 VGA コネクタ X 1 、シリアル コネクタ X 1 を提供)

前面パネルロケータ LED

  大規模データ センター環境で管理者の注意を特定のサーバーに引きつける

その他の背面コネクタ

  1 ギガビット イーサネット管理ポート
  10 ギガビット イーサネット ポート X 2
  RS-232 シリアル ポート(RJ45 コネクタ)X 1
  ビデオグラフィックアレイ(VGA )ビデオ ポート 1 1 DB15 コネクタ) X 1
  USB 3.0 ポート X 2

電源および冷却装置

  ホットプラグ可能な電源装置 1 台または 2
  2 番目の電源により 1+1 冗長性を提供
  1050 W 1600 W 、または 2300 W
  6 つのホットスワップ可能なファン

レールキットオプション

  シスコのボールベアリング レール キットとオプションのケーブル管理アーム
  シスコのフリクション レール キットとオプションのケーブル管理アーム

ソフトウェア

  Cisco HyperFlex HX データ プラットフォーム ソフトウェア(ソフトウェア サブスクリプション、データ センター ライセンス)

表 3                 Cisco HyperFlex Express HX240c M6HX240c M6 オールフラッシュ、および HX240c M6 オール NVMe ノードの各モデルの仕様

機能

ストレージ

HX240c M6 オール NVMe

  3.8 TB または 7.6 TB NVMe (データ)
  375G Intel Optane (キャッシュ)

HX240c M6 オールフラッシュ

  3.8 TB または 7.6 TB SATA (データ)
  1.6 TB NVMe (キャッシュ)

HX240c M6 ハイブリッド(SFF

  2.4TB 10K rpm HDD (データ)
  1.6 TB SAS HDD (キャッシュ)

発注情報

表 4                 Cisco HyperFlex Express 注文用の事前定義されたオプション

ドライブタイプ

HX240c M6 ハイブリッド

HX240c オールフラッシュ

HX240c オール NVMe

サーバー

  HX240C-M6SX
  HXAF240C-M6SX
  HXAF240C-M6SN

CPU オプション

  HX-CPU-I6348
  HX-CPU-I5320
  HX-CPU-I4314
  HX-CPU-I6348
  HX-CPU-I5320
  HX-CPU-I4314
  HX-CPU-I6348
  HX-CPU-I5320
  HX-CPU-I4314

メモリ

  HX-MR-X64G2RW
  HX-MR-X64G2RW
  HX-MR-X64G2RW

ドライブ







ハウスキーピング

  HX-SD240GM1X-EV
  HX-SD240GM1X-EV
  HX-NVME2H-I1000

ブート

  HX-M2 ~ 240 GB
  HX-M2 ~ 240 GB
  HX-M2 ~ 240 GB

キャッシュ

  HX-SD16TK3X-EP
  HX-NVMEM6-W1600
  HX-NVMEXPB-I375

データオプション

  HX-HD24TB10K4KN
  HX-SD38T61X-EV
  HX-SD76T61X-EV
  HX-NVMEI4-I3840
  HX-NVMEI4-I7680

MLOM/VIC

  HX-M-V25-04
  HX-M-V25-04
  HX-M-V25-04

全部品番号の一覧については、仕様シートを参照してください。

Cisco ユニファイド コンピューティング サービス

シスコは、業界トップクラスのパートナー企業とともに、Cisco HyperFlex システムへの移行を支援するサービスを提供しています。シスコ ユニファイド コンピューティング サービスは、アジャイルなインフラストラクチャの構築、価値創出までの時間の短縮、コストの削減とリスクの緩和、展開・移行期間中の可用性の維持に役立ちます。システム展開後は、ビジネスニーズの変化に応じてパフォーマンス、可用性、および復元力を向上でき、さらなるリスクを軽減します。

シスコの環境維持への取り組み

シスコの企業の社会的責任CSR)レポートの「環境の持続性」セクションでは、製品、ソリューション、運用・拡張運用、サプライチェーンに対する、シスコの環境持続性ポリシーとイニシアチブを掲載しています。

次の表に、環境の持続可能性に関する主要なトピック(CSR レポートの「環境の持続性」セクションに記載)への参照リンクを示します。

持続性に関するトピック

参照先

製品の材料に関する法律および規制に関する情報

材料

製品、バッテリ、パッケージを含む電子廃棄物法規制に関する情報

WEEE 適合性

シスコでは、パッケージデータを情報共有目的でのみ提供しています。これらの情報は最新の法規制を反映していない可能性があります。シスコは、情報が完全、正確、または最新のものであることを表明、保証、または確約しません。これらの情報は予告なしに変更されることがあります。

Cisco Capital

目的達成に役立つ柔軟な支払いソリューション

Cisco Capital により、目標を達成するための適切なテクノロジーを簡単に取得し、ビジネス変革を実現し、競争力を維持できます。総所有コスト(TCO)の削減、資金の節約、成長の促進に役立ちます。シスコの柔軟な支払いソリューションは 100 か国以上で利用可能であり、ハードウェア、ソフトウェア、サービス、およびサードパーティ製の補完的な機器を、利用しやすい計画的な支払方法で購入できます。  詳細はこちらをご覧ください。

購入のご相談

購入オプションの詳しい情報やシスコのセールス担当者への問い合わせをご希望の場合は、https://www.cisco.com/c/en/us/buy.html をご覧ください。

詳細情報

Cisco HyperFlex システムの詳細については、https://www.cisco.com/site/us/en/products/computing/hyperconverged-infrastructure/index.html を参照してください。

マニュアルの変更履歴

新規トピックまたは改訂されたトピック

説明箇所

日付

初回リリース

スペック シート

2022 3
