Cisco HyperFlex HX220c M6、HX220c M6 オール フラッシュ、およびHX220c M6 オール NVMe ノード
偏向のない言語
この製品のドキュメントセットは、偏向のない言語を使用するように配慮されています。このドキュメントセットでの偏向のない言語とは、年齢、障害、性別、人種的アイデンティティ、民族的アイデンティティ、性的指向、社会経済的地位、およびインターセクショナリティに基づく差別を意味しない言語として定義されています。製品ソフトウェアのユーザインターフェイスにハードコードされている言語、RFP のドキュメントに基づいて使用されている言語、または参照されているサードパーティ製品で使用されている言語によりドキュメントに例外が存在する場合があります。シスコのインクルーシブ ランゲージの取り組みの詳細は、こちらをご覧ください。
翻訳について
このドキュメントは、米国シスコ発行ドキュメントの参考和訳です。リンク情報につきましては、日本語版掲載時点で、英語版にアップデートがあり、リンク先のページが移動/変更されている場合がありますことをご了承ください。あくまでも参考和訳となりますので、正式な内容については米国サイトのドキュメントを参照ください。
今日のアプリケーションは、エンタープライズ データ センター、プライベートおよびパブリック クラウドから、キャンパス、ブランチ、エッジ ロケーションに至るまで、複雑なマルチドメインの世界全体にわたって存在します。Intel®Xeon®スケーラブル プロセッサを搭載した Cisco HyperFlex™ システムにより、導入と運用を簡単に最新のものにし、簡素化できます。Cisco HyperFlex システムは、Cisco Unified Computing System™（CiscoUCS®）テクノロジーを使用して設計され、Cisco Intersight™ クラウド運用プラットフォームを介して管理されるもので、変化するビジネス ニーズに迅速に適応できる柔軟なスケールアウト インフラストラクチャを提供します。
Cisco HyperFlex システムでは、ハイブリッド、オールフラッシュメモリ、またはオール NVMe（Non-Volatile Memory Express）ストレージの構成が可能です。統合リソース プールを備えた統合済みクラスタとして展開でき、迅速なプロビジョニング、適合、拡張、および管理が可能なので、アプリケーションやビジネスの効率的な運用を実現します（図 1）。Intel® Xeon® スケーラブルプロセッサを基盤とするこれらのサーバーは、前世代のサーバーより高速なプロセッサ、多くのコア、速度と容量の点で優れたメモリを備えています。またストレージとシステムの両方に使用できる不揮発性の Intel® Optane™ Persistent メモリ（PMem）に対応しているため、仮想サーバー構成の選択の幅が広がり、アプリケーションの柔軟性が向上します。

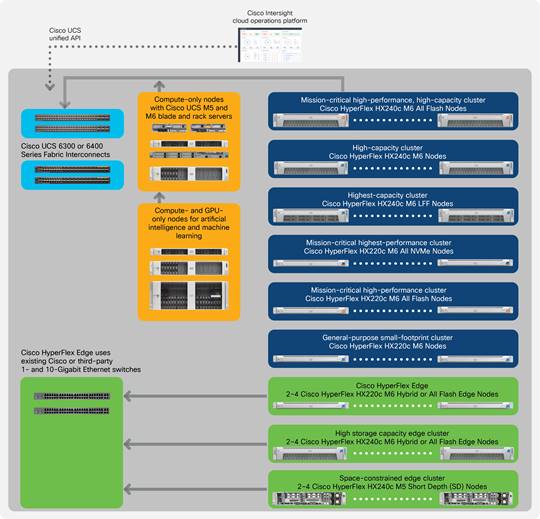

Cisco HyperFlex システム製品ファミリ
Cisco HyperFlex HX220c M6ノードファミリ
Cisco HyperFlex HX220c M6ノード ファミリは、小フットプリントで、ミッションクリティカルな用途に対応できる高い性能を実現します。物理的には、システムは 3 台以上の Cisco HyperFlex HX220c M6 オール NVMe、オール フラッシュ、ハイブリッド サーバー ノードのクラスタとして提供されます。これらのノードは、Cisco UCS 6300 または 6400 シリーズ ファブリック インターコネクトのペアによって単一のシステムに統合され、汎用の展開（HX220c M6 による）と、ミッションクリティカルな高性能環境（HX220c M6 オール NVMeおよびHX220c M6 オール フラッシュによる）をサポートするクラスタを構成します。
これらの HX シリーズノードは、Intel® Xeon® スケーラブル プロセッサと次世代 DDR4 メモリを搭載することによって価格性能比を向上させており、業界で最高の価値を実現しています。クラウドベースの管理により、1 ラックユニット（1RU）のフォーム ファクタで、より多くのワークロードをサポートしています。必要になれば、パフォーマンス、効率性、および適応性を実現するために、クラスタを容易に拡張できます。
Intel Xeon スケーラブル CPU を搭載した HX220c M6 オール NVMe ノード、オールフラッシュ、およびハイブリッド サーバー ノードは、クラウド コンピューティング、仮想デスクトップ インフラストラクチャ（VDI）、データベース（SQL、Oracle、SAP など）,サーバー仮想化といった、広範なエンタープライズ ワークロードに最適です。HX220c M6 ノードおよび HX240c M6 ノードに基づく Cisco HyperFlex Edge 構成は、リモートオフィスやブランチオフィス（ROBO）といった場所をサポートするために使用できます。
表 1 Cisco HyperFlex HX220c M6 ノード、HX220c M6 オールフラッシュ ノード、および HX220c M6 オール NVMe ノードの機能と利点の概要。
| 機能 |
利点 |
|||
| メモリ |
●
大容量のメモリ
●
最大 8 TB
のメモリ（32 x 256 GB DDR4 DIMM
）または
●
最大 12 TB
のメモリ (16 x 256 GB DDR4 DIMM
および 16 x 512 GB Intel® Optane™
パーシステント メモリ モジュール (PMem))
。
|
|||
| インテル Xeon |
高性能
● 10
ナノメートル（nm
）プロセッサ テクノロジー
●
大規模な処理能力
●
クラス内最高レベルのメモリ チャネル パフォーマンス
●
拡張性とコア間データフローの向上
● Intel Automated Vector Extensions 2
（AVX2
）
|
俊敏性
●
高密度の仮想マシン展開をサポート
●
プロセッサの移行やダイレクト I/O
のサポートなど、仮想環境のパフォーマンスを最適化する柔軟な仮想化テクノロジーを提供
|
効率とセキュリティ双方
●
低電力、高速の DDR4
メモリテクノロジー
●
自動省エネルギー機能により、必要なパフォーマンスを実現しながら、プロセッサとメモリの電力状態を必要最低限に抑えてエネルギー コストを削減
●
ハードウェア支援によるセキュリティの向上
|
|
| ユニファイド ネットワーク ファブリック |
●
低遅延、ロスレス、2 X 40 GB
イーサネット接続に対応
●
導入時のワイヤワンス（wire-once
）モデルにより、I/O
設定の変更時のアダプタの導入、ラックやスイッチの再配線などの作業が不要
●
費用、消費電力、設定、保守の発生するインターフェイスカード、ケーブル、アップストリーム ネットワーク ポート数を低減
|
|||
| 拡張 |
●
最大
3 基のハーフハイト PCIe ライザーまたは 1 〜 2 基のフルハイト PCI ライザー
をサポート
●
柔軟性、高パフォーマンス、業界標準技術との互換性を確保
●
高い I/O
帯域幅、優れた柔軟性、および PCIe 2.0
をサポートする下位互換性
|
|||
| 仮想化への最適化 |
● I/O
の仮想化とインテル® Xeon®
プロセッサ E5-2600 v4
ファミリの機能により、仮想マシンにネットワークを直接提供
●
一貫性をもったスケーラブルな運用モデル
●
簡素化してセキュリティと効率性を向上
●
ラックサーバからラックサーバ、またはラックサーバからブレードサーバに仮想マシンのセキュリティ機能とポリシーを移動可能
|
|||
| クラウドベースの管理 |
Cisco Intersight™
は、オンプレミスのデータセンター、エッジ サイト、およびパブリック クラウド全体の運用を簡素化します。
●
アプリケーションとインフラストラクチャをつなぐ Software-as-a-Service
プラットフォームを使用する
●
展開場所に関係なく、クラスタへの即時アクセスを実現
●
ベアメタルサーバ、ハイパーバイザ、Kubernetes
、サーバレスおよびアプリケーションコンポーネント間の可視性と管理を関連付けます。
●
必要な規模と速度に到達するための人工知能による運用の変革
●
ライフサイクルワークフローを自動化することで、コラボレーションとスマートで迅速な作業を実現
●
サードパーティのプラットフォームやツールとネイティブに統合する拡張可能なオープン機能により、コンプライアンスとガバナンスをサポート
●
容量の拡張が必要な時期を決定する推奨エンジンで、差し迫った問題にプロアクティブに対応
|
その他の管理機能には次のようなものがあります。
● VMware vSphere
プラグインのサポート
● Cisco HyperFlex Connect
インターフェイスを介した、HTML 5
プレゼンテーション層でのサポート。デスクトップ コンピュータ、ラップトップ コンピュータ、モバイル デバイスからアクセス可能
|
||
| ストレージ |
●
オールフラッシュメモリ、オール NVMe
、またはハイブリッド ストレージ構成
（ハードディスクドライブ [HDD] とソリッドステートディスク [SSD] の組み合わせ）を提供
● HX
データ プラットフォームのキャパシティ層向け大容量構成を実現
|
|||
| エンタープライズデータ保護 |
●
ポインタベースの高速なスナップショット機能
● iSCSI LUN
のネイティブ スナップショット（スナップショット操作用のコンシステンシ グループ、即時スナップショット作成、スナップショット作成およびサードパーティ バックアップ用の RESTful API
を含む）
●
電子医療記録およびデータベース用の MEDITECH-BridgeHead
とのスナップショット統合
●
ほぼ瞬時のクローニング
●
常時アクティブなインラインの重複排除と圧縮
●
ディザスタリカバリ用ネイティブレプリケーション
●
ファブリック インターコネクトと 4
つ以上のノードを備えたデータ センター クラスタの N
：1
レプリケーションと、ローカルおよびリモートのポイントインタイム コピー用の柔軟な保持ポリシー
●
自己暗号化ドライブおよびエンタープライズキー管理統合を使用した休眠データの暗号化
|
|||
| セキュリティ |
●
ディスクドライブへの不正アクセスを防止するために、オプションでロック付きベゼルを選択可能
●
トラステッド プラットフォーム モジュール（TPM
）：プラットフォーム（ノード）の認証に使用される情報（パスワード、証明書、暗号キーなど）を安全に格納できるチップ（マイクロコントローラ）
● TPM 2.0
をサポート
|
|||
| ソフトウェア |
● Cisco HyperFlex HX
データ プラットフォーム ソフトウェア（ソフトウェア サブスクリプション、データ センター ライセンス）
|
|||
表 2 Cisco HyperFlex HX220c M6ノード、HX220c M6 オール フラッシュ ノード、および HX220c M6 オール NVMe ノードの共通仕様。
| 機能 |
HX220c M6 ノード ファミリ全体の共通仕様 |
| シャーシ |
●
ノードごとに 1RU
ラック スペース
|
| プロセッサ |
● 1
基または 2
基の Intel® Xeon®
スケーラブル プロセッサ（Ice Lake
）
● NVMe
キャッシング ドライブまたは NVMe
システムを使用する場合には 2 CPU
構成が必要
|
| グラフィック処理ユニット（GPU） |
●
ノードあたり最大 3
枚の NVIDIA T4 Tensor
コアカード（オプション）
|
| インターコネクト |
●
各プロセッサに 3
つの Intel UPI
チャネル。各チャネルが毎秒 10.4
ギガの転送（GTPS
）に対応
|
| チップセット |
● Intel C621A
シリーズ
|
| メモリ |
● 256
または 512 GB DIMM
を使用可能
● 256 GB DDR4 DIMM × 32
を使用して 8 TB
● 256 GB DDR4 DIMM × 16
および 512 GB Intel PMem
モジュール x 16
を使用して 12 TB
●
アドバンストエラー訂正コード（ECC
）
●
独立チャネルモード
●
ロックステップ チャネル モード
|
| ストレージ |
● HX
データプラットフォームの容量層向け大容量構成
o HX220c M6
ノード：3
〜 8
台のキャパシティ HDD
o HX220c M6
ノード（自己暗号化ドライブ利用時）：3
～ 8
台の自己暗号化 HDD
o HX220c M6
オール フラッシュ ノード：3
〜 8
台の SSD
キャパシティ ドライブ
o HX220c M6
オール フラッシュ ノード（自己暗号化ドライブ利用時）：3
～ 8
台の自己暗号化 SSD
ドライブ
o HX220c M6
オール NVMe
ノード：3
〜 8
台の NVMe SSD
キャパシティ ドライブ
●
キャッシングまたは書き込みログ ドライブ：
o HX220c M6
ノード：1 x SATA/SAS SSD
キャッシング ドライブ（自己暗号化ドライブ オプション利用可能j
）
o HX220c M6
オール フラッシュ ノード：1 x SAS SSD
キャッシング ドライブ（自己暗号化ドライブ オプション利用可能）
または 1 x NVMe 書き込みロギング ドライブ
o HX220c M6
オール NVMe
ノード：1 x NVMe SSD
キャッシング ドライブと 1 x NVMe SSD
書き込みロギング ドライブ
● 1 x SATA / SAS SSD
ログドライブ
● Cisco 12 Gbps
モジュラ SAS
ホスト バス アダプタ（HBA
）、内蔵 SAS
接続の起動用 M.2 SATA SSD
ドライブ利用可能
|
| PCIe |
●
最大
3 基のハーフハイト PCIe ライザーまたは 1 〜 2 基のフルハイト PCI ライザー
をサポート
●
次の NIC
のサポート：
o Intel i350
クアッドポート 1
ギガビット イーサネット ネットワーク インターフェイス カード
o Intel X710-DA2
デュアルポート 10
ギガビット イーサネット ネットワーク インターフェイス カード
o Intel X710
クアッドポート 10
ギガビット イーサネット ネットワーク インターフェイス カード
o Intel X710-T2LG
デュアルポート 10
ギガビット イーサネット ネットワーク インターフェイス カード
o Intel XXV810-DA2
デュアルポート 25
ギガビット イーサネット ネットワーク インターフェイス カード
o Intel XXV810-DA2
クアッドポート 25
ギガビット イーサネット ネットワーク インターフェイス カード
|
| 拡張スロット |
● 2 X
フルハイト、3/4
レングス スロット（ｘ24
コネクタ、x16
レーン）
● 3 X
ハーフハイト、ハーフレングス スロット（ｘ24
コネクタ、x16
レーン）
● Cisco 12G SAS HBA
で使用するために予約されている専用 SAS HBA
スロット
|
| モジュール型 LAN on Motherboard（mLOM） |
● Cisco UCS
仮想インターフェイスカード 1467
● Cisco UCS
仮想インターフェイスカード 1477
●
ハイパーバイザと仮想マシンをサポートをオンデマンドでサポートするため、最大 256
の I/O
デバイスをプログラム可能
● Cisco UCS
仮想インターフェイス カード 1477
を介して Cisco UCS 6300
シリーズファブリック インターコネクトに 2 x 100 Gbps
ネットワーク接続
|
| ネットワーク |
●
ノードごとにデュアル 10 Gbps
のイーサネット ポート
● Wake-on-LAN
（WoL
）規格をサポート
|
| Cisco® Integrated Management Controller（IMC） |
●
統合型ベースボード管理コントローラ（BMC
）
● IPMI 2.0
に準拠した管理および制御
● 10/100/1000
イーサネット アウトオブバンド管理インターフェイス X 1
●
コマンド ライン インターフェイス（CLI
）対応、自動化 Lights Out Management
（LOM
）用 Web GUI
管理ツール搭載
●
キーボード、ビデオ、およびマウス（KVM
）コンソール
|
| 優れた信頼性、可用性、有用性（RAS） |
●
可用性に優れたセルフヒーリング（自己修復）アーキテクチャ
●
堅牢なレポート作成および分析機能
●
ホットスワップ可能なフロントアクセス式ドライブ
●
エンタープライズクラスの信頼性とアップタイムを実現するための冗長ファンとホットスワップ可能な冗長電源構成。内部サーバーにアクセスしやすい便利なラッチ付き蓋
●
工具なしで CPU
を挿入できるため、プロセッサのアップグレードや交換時の破損リスクを軽減
●
すべての保守可能なアイテムに工具を使用せずにアクセス可能。また、ホットプラグに対応した保守可能アイテムの識別に色分けしたインジケータを採用
●
稼働が中断しないローリング アップグレード
● Cisco Call Home
（重大ログのサポートセンターへ自動通知）および 24 X 7
（24
時間 365
日）のオンサイト サポート オプション
|
| 前面パネルのコネクタ |
●
各ノードに 1
つの KVM
コンソール コネクタ
（USB コネクタ X 2 、VGA コネクタ X 1 、シリアル コネクタ X 1 を提供） |
| 前面パネルロケータ LED |
●
大規模データ センター環境で管理者の注意を特定のサーバーに引きつける
|
| その他の背面コネクタ |
● 1
ギガビット イーサネット管理ポート
● 10
ギガビット イーサネット ポート X 2
● RS-232
シリアル ポート（RJ45
コネクタ）X 1
●
ビデオグラフィックアレイ（VGA
）ビデオ ポート 1 1
（DB15
コネクタ） X 1
● USB 3.0
ポート X 2
|
| 電源および冷却装置 |
●
ホットプラグ可能な電源装置 1
台または 2
台
● 2
番目の電源により 1+1
冗長性を提供
● 1050 W
、1600 W
、または 2300 W
●
ホットスワップ可能な 8
個のファン
|
| レールキットオプション |
●
シスコのボールベアリング レール キットとオプションのケーブル管理アーム
●
シスコのフリクション レール キットとオプションのケーブル管理アーム
|
| ソフトウェア |
● Cisco HyperFlex HX
データ プラットフォーム ソフトウェア（ソフトウェア サブスクリプション、データ センター ライセンス）
|
全部品番号の一覧については、Cisco HyperFlex HX220 M6 Edge オール フラッシュおよびハイブリッド サーバー ノード の仕様シートを参照してください。
シスコは、業界トップクラスのパートナー企業とともに、Cisco HyperFlex システムへの移行を支援するサービスを提供しています。シスコ ユニファイド コンピューティング サービスは、アジャイルなインフラストラクチャの構築、価値創出までの時間の短縮、コストの削減とリスクの緩和、展開・移行期間中の可用性の維持に役立ちます。システム展開後は、ビジネスニーズの変化に応じてパフォーマンス、可用性、および復元力を向上でき、さらなるリスクを軽減します。
目的達成に役立つ柔軟な支払いソリューション
Cisco Capital により、目標を達成するための適切なテクノロジーを簡単に入手し、ビジネス変革を実現し、競争力を維持できます。総所有コスト（TCO）の削減、資金の節約、成長の促進に役立ちます。シスコの柔軟な支払いソリューションは 100 か国以上で利用可能であり、ハードウェア、ソフトウェア、サービス、およびサードパーティ製の補完的な機器を、利用しやすい計画的な支払方法で購入できます。
シスコの企業の社会的責任（CSR）レポートの「環境の持続性」セクションでは、製品、ソリューション、運用・拡張運用、サプライチェーンに対する、シスコの環境持続性ポリシーとイニシアチブを掲載しています。
次の表に、環境の持続可能性に関する主要なトピック（CSR レポートの「環境の持続性」セクションに記載）への参照リンクを示します。
シスコでは、パッケージデータを情報共有目的でのみ提供しています。これらの情報は最新の法規制を反映していない可能性があります。シスコは、情報が完全、正確、または最新のものであることを表明、保証、または確約しません。これらの情報は予告なしに変更されることがあります。
購入オプションの詳しい情報やシスコのセールス担当者への問い合わせをご希望の場合は、www.cisco.com/c/en/us/buy をご覧ください。
Cisco HyperFlex システムの詳細については、http://www.cisco.com/go/hyperflex を参照してください。
マニュアルの変更履歴
| 新規トピックまたは改訂されたトピック |
説明箇所 |
日付 |
| 初回リリース |
スペック シート |
2021 年 9 月 24 日 |
