Montaggio dello chassis

Disimballaggio e ispezione dello chassis


Nota

Lo chassis viene ispezionato accuratamente prima della spedizione. Se si è verificato un danno durante il trasporto o mancano alcuni componenti, contattare immediatamente il rappresentante del servizio clienti. Conservare l'imballaggio di spedizione nel caso sia necessario rispedire lo chassis in seguito al rilevamento di danni.

Vedere Contenuto della confezione per un elenco dei componenti spediti con lo chassis.

Procedura

Passaggio 1

Rimuovere lo chassis dal contenitore in cartone e mettere da parte tutto il materiale di imballaggio.

Passaggio 2

Confrontare i componenti disimballati con l'elenco delle apparecchiature fornito dal rappresentante del servizio clienti. Verificare di aver ricevuto tutti i componenti.

Passaggio 3

Verificare che non vi siano danni e segnalare la presenza di differenze o danni al rappresentante del servizio clienti. Tenere a portata di mano le seguenti informazioni:

  • Numero di fattura del corriere (vedere il documento di trasporto)

  • Modello e numero di serie dell'unità danneggiata

  • Descrizione dei danni

  • Effetto dei danni sull'installazione

Montaggio dello chassis su scrivania

È possibile montare lo chassis su una scrivania in posizione orizzontale. Per evitare interferenze con il flusso d'aria che attraversa il sistema, assicurarsi che non vi siano blocchi od ostruzioni entro 5 cm (2 poll.) dai lati di aspirazione e scarico. Non rimuovere i piedini in gomma inclusi nello chassis. Servono anche per un corretto raffreddamento.

Figura 1. Montaggio dello chassis su scrivania

Avvertenza

Non impilare uno chassis sull'altro. Nelle configurazioni stack, le unità si surriscaldano innescando cicli di spegnimento e riaccensione.

Come procedere

Installare i cavi in base alla configurazione software predefinita, come descritto nella Guida introduttiva ai dispositivi Cisco Secure Firewall 1210/20 Threat Defense.

Montaggio dello chassis a parete

Si può acquistare un kit opzionale per il montaggio a parete. È possibile montare a parete lo chassis con il lato sinistro o con il pannello posteriore in alto. Si può utilizzare la staffa di montaggio a parete per contrassegnare i fori per il montaggio a parete. La staffa di montaggio a parete misura 22,672 x 16,512 x 0,96 cm (8,9 x 6,5 x 0,378 pollici). È necessario fare due tacche sulla parete dove si vuole appendere lo chassis. Per l'orientamento verticale (pannello posteriore in alto), i fori devono essere distanziati di 14,160 cm (5,575 pollici). Per l'orientamento orizzontale, i fori devono essere distanziati di 20,32 cm (8 pollici).

Il kit per il montaggio a parete contiene i seguenti elementi:

  • Staffa per montaggio a parete

  • Tre viti Phillips M3 x 0,5 x 5,2 mm

  • Due viti Phillips n. 6 x 1¼ pollice

  • Un kit per ancoraggio a parete con viti n. 8

Attenersi alla seguente procedura per montare lo chassis a parete.

Procedura

Passaggio 1

Scegliere un orientamento (lato sinistro, destro o pannello posteriore in alto) e una posizione sulla parete per lo chassis.

Passaggio 2

Utilizzare una matita, un righello e una livella per contrassegnare le posizioni delle due viti di montaggio (n. 6 x 1¼ di pollice). È possibile utilizzare la staffa di montaggio a parete stessa per contrassegnare i fori superiori o i fori laterali.

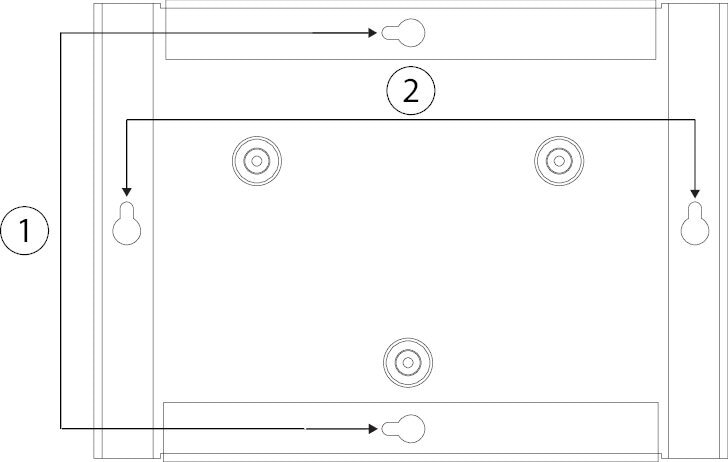

Figura 2. Staffa per montaggio a parete

1

Montaggio orizzontale

2

Montaggio verticale

Passaggio 3

Fissare la staffa di montaggio a parete allo chassis utilizzando le tre viti Phillips M3 x 0,5 x 5,2 mm.

Figura 3. Fissaggio della staffa per il montaggio a parete allo chassis

1

Tre viti Phillips M3 x 0,5 x 5,2 mm

2

Staffa per montaggio a parete

3

Parte inferiore dello chassis

—

Passaggio 4

Utilizzare le due viti n. 6 x 1¼ pollici per inserire un perno o utilizzare gli ancoraggi (vite da parete n. 8) del kit per il cartongesso per appenderlo a una parete di cartongesso.

Se si sta montando lo chassis su una parete di un materiale diverso dal cartongesso, ad esempio il legno o il metallo, gli ancoraggi potrebbero non servire.

Passaggio 5

Forare il muro in corrispondenza di ogni tacca segnata nella fase 2.

I fori devono avere un diametro leggermente più piccolo rispetto agli ancoraggi in caso di utilizzo degli stessi. La dimensione del foro consigliata è di 3/16 di pollice.

Passaggio 6

Se necessario, inserire gli ancoraggi nei fori e assicurarsi che siano posizionati correttamente.

Passaggio 7

Fissare ogni vite all'ancoraggio finché non fuoriesce di circa ¼ di pollice.

Passaggio 8

Sollevare lo chassis, allineare le viti negli ancoraggi con i fori nella parte inferiore della staffa per il montaggio a parete, spostare lo chassis verso la parete finché le teste delle viti non si trovano nella staffa per il montaggio a parete, quindi farlo scorrere verso il basso finché non poggia sulle viti.

Avvertenza



Non montare lo chassis con il pannello posteriore rivolto verso il basso. Questo orientamento non è supportato.

Passaggio 9

Per rimuovere lo chassis dal supporto a parete, far scorrere lo chassis dalla parete e togliere le tre viti dalla parte inferiore dello chassis.

Operazioni successive

Installare i cavi in base alla configurazione software predefinita, come descritto nella Guida introduttiva ai dispositivi Cisco Secure Firewall 1210/20 Threat Defense.

Montaggio dello chassis in rack

È possibile montare lo chassis in uno spazio da 1 RU in un rack EIA da 19 pollici utilizzando la mensola per montaggio in rack. La mensola per montaggio in rack misura 4,368 x 48,1838 x 40,8686 cm (1,72 x 18,97 x 16,09 pollici) (A x L x P). Il kit per il montaggio in rack contiene i seguenti elementi:

  • Mensola per rack

  • Vassoio scorrevole per rack

  • Due staffe per montaggio in rack

  • Due viti per montaggio in rack fornite per l'installazione del vassoio scorrevole/mensola per rack nel rack.

  • Otto viti Phillips da 6-32 x 25 pollici; utilizzare queste viti per fissare le staffe alla mensola per rack.

  • Quattro viti Phillips da 12-24 x 0,75 pollici; utilizzare queste viti per fissare il vassoio scorrevole allo chassis.

Procedura

Passaggio 1

Installare le staffe per montaggio in rack sul vassoio della mensola per rack.

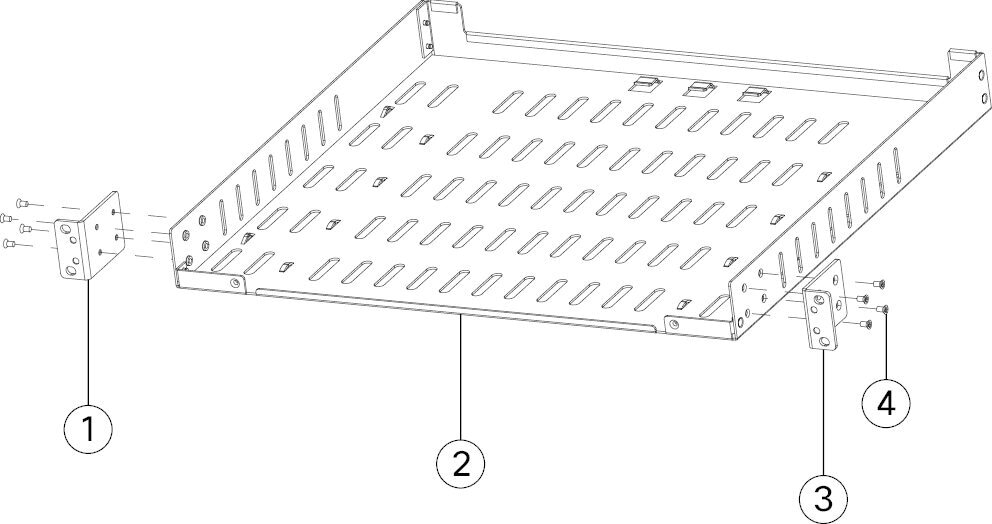

Figura 4. Installazione delle staffe per montaggio in rack sulla mensola per rack

1

Staffa per montaggio in rack

2

Quattro viti Phillips da 6-32 x 25 pollici per ciascuna staffa di montaggio in rack

3

Mensola per rack

4

 —

Passaggio 2

Installare la mensola per rack nel rack.

Figura 5. Installazione della mensola per rack nel rack

1

Viti del rack (il kit include le viti adatte al rack)

2

Rack

3

Mensola per rack

4

 —

Passaggio 3

Posizionare lo chassis con la parte superiore rivolta verso il basso su un'area di lavoro grande e stabile.

Passaggio 4

Capovolgere il vassoio scorrevole per rack e posizionarlo sullo chassis. È possibile montare lo chassis posizionando davanti il pannello anteriore o il pannello posteriore.

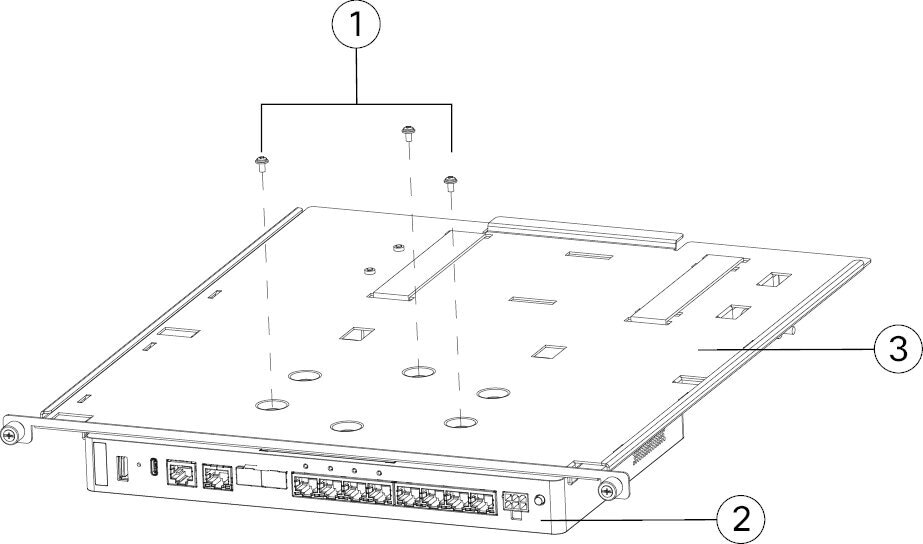

Figura 6. Installazione del vassoio scorrevole per rack sullo chassis

1

Tre viti Phillips M3 x 0,5 x 5,2 mm

2

Chassis con pannello posteriore rivolto verso l'esterno (lato I/O)

Nota



È inoltre possibile installare lo chassis con il pannello anteriore rivolto verso l'esterno

3

Vassoio scorrevole per rack

—

Passaggio 5

Regolare la posizione dello chassis e del vassoio scorrevole per rack in modo che i tre fori di montaggio nelle cavità presenti sulla parte inferiore del vassoio siano allineati ai fori di montaggio presenti sulla parte inferiore dello chassis.

Passaggio 6

Serrare le tre viti M3 x 0,5 x 5,2 mm per bloccare lo chassis in posizione sul vassoio scorrevole per rack (vedere la figura sopra).

Passaggio 7

Capovolgere con cautela il vassoio scorrevole per rack.

Passaggio 8

Installare l'alimentatore nel vassoio scorrevole per rack dietro lo chassis e serrare le cinghie in Velcro per mantenerlo in posizione.

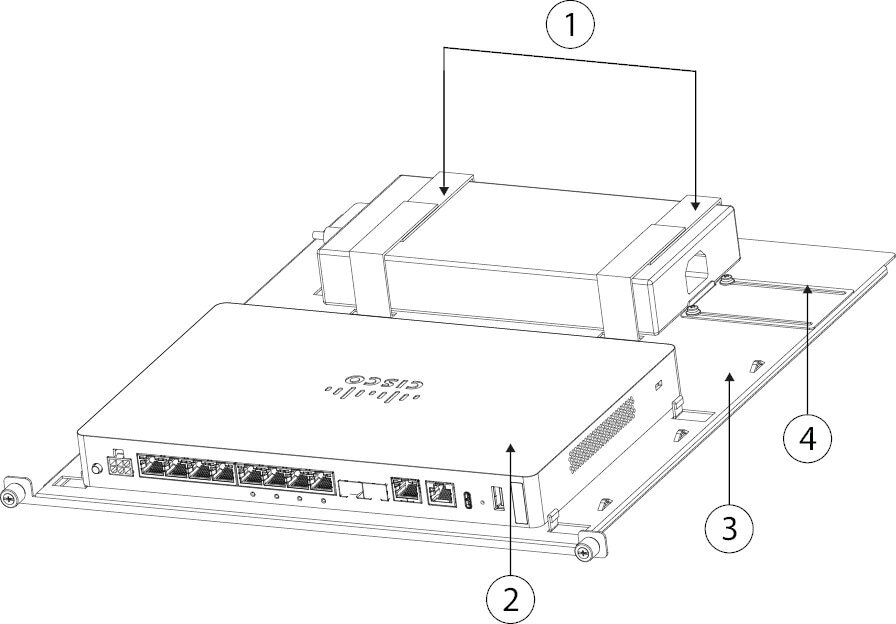

Figura 7. Installazione dell'alimentatore nel vassoio scorrevole per rack e serraggio delle cinghie in Velcro

1

Alimentatore con cinghie in Velcro

2

Chassis

3

Vassoio scorrevole per rack

4

Guida per il fissaggio di alimentatori di diverse dimensioni

Passaggio 9

Far scorrere il vassoio scorrevole per rack nella mensola per rack.

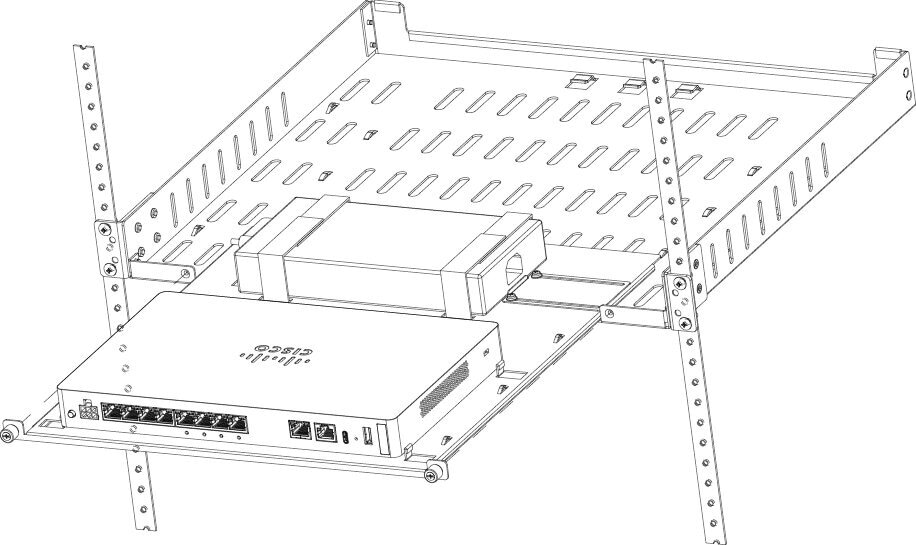

Figura 8. Scorrimento del vassoio scorrevole per rack nella mensola per rack

Passaggio 10

Lo chassis è ora installato nel vassoio scorrevole per rack, installato a sua volta nella mensola per rack.

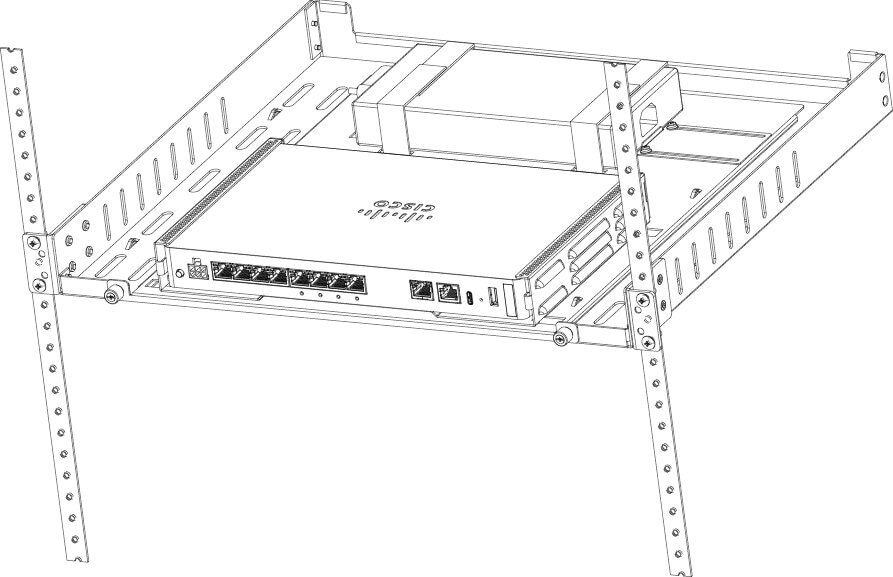

Figura 9. Vassoio scorrevole per rack installato nella mensola per rack

Operazioni successive

Installare i cavi in base alla configurazione software predefinita, come descritto nella Guida introduttiva ai dispositivi Cisco Secure Firewall 1210/20 Threat Defense.
