Preparazione dell’installazione

Avvertenze per l'installazione

Leggere il documento Informazioni sulla conformità alle normative e sulla sicurezza prima di installare lo chassis.

Osservare quanto segue:


Avviso


Avvertenza 1071: definizione delle avvertenze

ISTRUZIONI IMPORTANTI SULLA SICUREZZA

Prima di utilizzare qualsiasi apparecchiatura, occorre essere al corrente dei pericoli relativi ai circuiti elettrici e conoscere le procedure standard per la prevenzione di incidenti. Leggere le istruzioni per l'installazione prima di usare, installare o collegare il sistema all'alimentazione. Utilizzare il numero che precede ciascuna avvertenza per individuarne la traduzione tra le avvertenze di sicurezza tradotte fornite per questo dispositivo.

CONSERVARE QUESTE ISTRUZIONI



Avviso


Avvertenza 1005: interruttore automatico

L’impianto dell’edificio protegge il prodotto contro i cortocircuiti (sovracorrente). Accertarsi che il dispositivo di protezione non abbia una portata superiore a 20 A, 120 V e 16 A, 250 V.



Avviso


Avvertenza 1008: prodotto laser di classe 1

Questo prodotto è un prodotto laser di classe 1.



Avviso


Avvertenza 1015: gestione della batteria

Per ridurre il rischio di incendi, esplosioni o perdite di liquidi o gas infiammabili:

  • Sostituire la batteria solo con il modello consigliato dall'azienda produttrice o con un modello equivalente.

  • Non smontare, schiacciare o forare la batteria, né utilizzare strumenti affilati per rimuoverla, non mettere in cortocircuito i contatti esterni e non gettarla nel fuoco.

  • Non utilizzare la batteria se deformata o gonfia.

  • Non conservare né utilizzare la batteria a temperature maggiori di 60 °C.

  • Non conservare né utilizzare la batteria in ambienti con bassa pressione atmosferica inferiore a 69,7 kPa.



Avviso


Avvertenza 1017: area ad accesso limitato

L'installazione di questa unità è prevista per aree ad accesso limitato. Solo personale esperto, addestrato o qualificato può entrare in un'area ad accesso limitato.



Avviso


Avvertenza 1024: conduttore di messa a terra

Questa apparecchiatura deve essere dotata di messa a terra. Per ridurre il rischio di scosse elettriche, non escludere mai il conduttore di protezione né usare l'apparecchiatura in assenza di un conduttore di protezione installato in modo corretto. Se non si è certi della disponibilità di un adeguato collegamento di messa a terra, richiedere un controllo alle autorità competenti o rivolgersi a un elettricista.



Avviso


Avvertenza 1029: coprislot e pannelli di chiusura

I coprislot e i pannelli di chiusura svolgono tre funzioni importanti: riducono il rischio di scosse elettriche e incendi, limitano le interferenze elettromagnetiche (EMI) che potrebbero causare il malfunzionamento di altre apparecchiature e consentono di convogliare l'aria di raffreddamento nello chassis. Non utilizzare l'apparecchiatura se non sono state installate tutte le schede, le piastre di protezione e i pannelli di chiusura frontali e posteriori.



Avviso


Avvertenza 1074: conformità alle normative elettriche locali e nazionali

Per ridurre il rischio di scosse elettriche o incendi, l'installazione dell'apparecchiatura deve essere conforme alle normative elettriche locali e nazionali.



Avviso


Avvertenza 9001: smaltimento del prodotto

Il prodotto deve essere smaltito in ottemperanza alle normative nazionali vigenti.


Posizionamento dello chassis

Vedere Montaggio dello chassis su scrivania per informazioni sul montaggio dello chassis su scrivania.

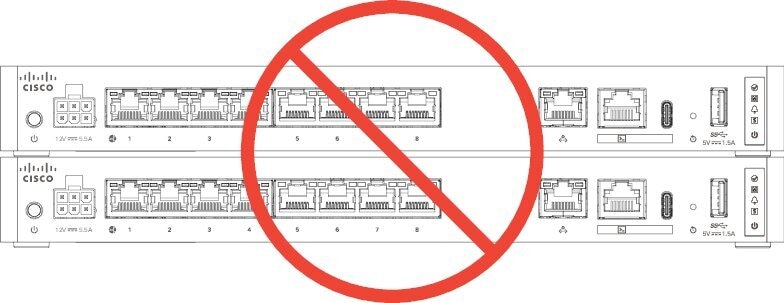

Figura 1. Non impilare gli chassis

Avvertenza


Non impilare lo chassis su un altro chassis. Se si impilano le unità, queste si surriscalderanno con il conseguente riavvio delle stesse.


Quando si posiziona lo chassis su una scrivania, sul ripiano di un armadio o su un muro, tenere in considerazione quanto segue:

  • Assicurarsi di scegliere un'area in cui lo chassis non sia di intralcio per fare in modo che non venga urtato o staccato accidentalmente. Lo chassis presenta dei piedini sul fondo affinché non si trovi a contatto diretto con il piano su cui è posizionato, consentendo così una corretta circolazione dell'aria attraverso e intorno a esso. Assicurarsi che lo chassis non sia racchiuso o circondato da altri oggetti che potrebbero ostacolare una corretta circolazione.

  • Scegliere una posizione che consenta di raggiungere facilmente lo chassis con il cavo di alimentazione e i cavi Ethernet e console, con sufficiente lasco ma riparati, in modo che non possano essere scollegati inavvertitamente.

Raccomandazioni per la sicurezza

Osservare queste linee guida sulla sicurezza:

  • Mantenere l'area pulita e priva di polvere prima, durante e dopo l'installazione.

  • Tenere gli attrezzi lontani dalle aree di passaggio per evitare che qualcuno possa inciamparvi.

  • Non indossare abiti molto larghi o gioielli, come orecchini, braccialetti o collane, che potrebbero restare impigliati nello chassis.

  • Indossare gli occhiali protettivi se le condizioni di lavoro potrebbero essere pericolose per gli occhi.

  • Non compiere azioni che possono generare eventuali pericoli per le persone o rendere l'apparecchiatura pericolosa.

  • Non tentare mai di sollevare un oggetto troppo pesante per una persona sola.

Misure di sicurezza per gli interventi su apparecchiature sotto tensione


Avviso


Prima di intervenire su uno chassis, assicurarsi che il cavo di alimentazione sia scollegato.


Leggere il documento Informazioni sulla conformità alle normative e sulla sicurezza prima di installare lo chassis.

Quando si utilizzano apparecchiature con alimentazione elettrica, attenersi alle seguenti linee guida:

  • Prima di avviare procedure che richiedono l'accesso all’interno dello chassis, individuare l'interruttore generale d’emergenza per lo spegnimento nella stanza in cui si lavora. In questo modo, qualora dovesse verificarsi un incidente elettrico, sarà possibile staccare rapidamente l'alimentazione.

  • Non lavorare da soli se sussistono condizioni di potenziale pericolo nella propria area di lavoro.

  • Non dare per scontato che l'alimentazione sia scollegata; controllare sempre.

  • Verificare attentamente la presenza di eventuali pericoli nell'area di lavoro, ad esempio superfici bagnate, prolunghe di alimentazione senza messa a terra, cavi di alimentazione consumati e assenza di messa a terra.

  • In caso di incidente elettrico:

    • Agire con cautela per evitare di subire danni.

    • Scollegare l'alimentazione dal sistema.

    • Se possibile, mandare un'altra persona a chiamare il soccorso medico. Altrimenti, valutare le condizioni della vittima e chiedere aiuto.

    • Stabilire se è necessario praticare la respirazione bocca a bocca o il massaggio cardiaco, quindi intervenire in maniera adeguata.

  • Utilizzare lo chassis rispettando le specifiche elettriche indicate e le istruzioni per l’uso del prodotto.

  • Lo chassis è dotato di un alimentatore CA in ingresso, fornito con un cavo elettrico a tre conduttori con spina di messa a terra adatta solo a una presa di corrente con messa a terra. Non ignorare queste indicazioni di sicurezza. La messa a terra dell’apparecchiatura deve essere conforme alle normative elettriche locali e nazionali.

Prevenzione dei danni da scariche elettrostatiche

Le scariche elettrostatiche si verificano quando i componenti elettronici vengono gestiti in modo improprio. Possono danneggiare l'apparecchiatura e compromettere i circuiti elettrici, causando il guasto sporadico o definitivo dell'apparecchiatura.

Attenersi sempre alle procedure di prevenzione delle scariche elettrostatiche quando si rimuovono o si sostituiscono i componenti. Verificare che lo chassis sia collegato alla messa a terra. Indossare un bracciale antistatico, controllando che aderisca alla pelle. Collegare il morsetto della messa a terra a una parte non verniciata del telaio dello chassis in modo da scaricare a terra le tensioni elettrostatiche in totale sicurezza. Per evitare danni e shock elettrostatici, utilizzare il bracciale e il cavo in modo corretto. Se non è disponibile un bracciale antistatico, toccare la parte in metallo dello chassis per scaricare a terra l'eventuale elettricità statica accumulata.

Per operare in sicurezza, controllare periodicamente che il valore di resistenza del bracciale antistatico sia compreso tra 1 e 10 megaohm.

Ambiente del sito

Vedere Specifiche hardware per informazioni sulle specifiche fisiche.

Per evitare guasti alle apparecchiature e ridurre la possibilità di arresti causati da condizioni ambientali, pianificare la disposizione del sito e il posizionamento delle apparecchiature. In caso di arresto o di un numero insolitamente elevato di errori delle apparecchiature esistenti, queste considerazioni possono servire per individuarne la causa ed evitare problemi futuri.

Considerazioni sul sito

Tenendo presente le indicazioni seguenti, si può progettare un ambiente operativo adeguato per lo chassis ed evitare guasti alle apparecchiature causati dalle condizioni ambientali.

  • Le apparecchiature elettriche generano calore. La temperatura dell’aria nell’ambiente potrebbe non essere adatta a raffreddare le apparecchiature fino a temperature di esercizio accettabili senza un’adeguata ventilazione. Verificare che la stanza in cui è stato installato il sistema abbia una ventilazione adeguata.

  • Assicurarsi che il coperchio dello chassis sia ben fissato. Lo chassis è progettato in modo da permettere all’aria di raffreddamento di fluire in modo efficace al suo interno. Se lo chassis è aperto, le perdite d’aria possono interrompere e reindirizzare il flusso dell'aria di raffreddamento dai componenti interni.

  • Per evitare di danneggiare l'apparecchiatura, attenersi sempre alle procedure di prevenzione dalle scariche elettrostatiche. I danni da scariche elettrostatiche causano un malfunzionamento immediato o intermittente delle apparecchiature.

Considerazioni sull’alimentazione

Quando si installa lo chassis, tenere in considerazione quanto segue:

  • Controllare l'alimentazione prima di installare lo chassis per assicurarsi che la sede di installazione sia priva di picchi di corrente e interferenze. Installare uno stabilizzatore di tensione, se necessario, per garantire livelli adeguati di tensione e alimentazione in ingresso nell’appliance.

  • Installare la messa a terra adeguata per la sede in modo da evitare danni derivati da fulmini e sbalzi di corrente.

  • Lo chassis non ha un intervallo operativo selezionabile dall’utente. Fare riferimento all'etichetta sullo chassis per i corretti requisiti di alimentazione in ingresso dell’appliance.

  • Sono disponibili diversi tipi di cavi di alimentazione CA in ingresso per l'appliance; accertarsi di disporre del tipo corretto per il proprio impianto.

  • Se possibile, installare un gruppo di continuità nella propria sede.

Considerazioni sulla configurazione del rack

Vedere Montaggio dello chassis in rack per la procedura di montaggio in rack dello chassis.

Quando si pianifica la configurazione in rack, è opportuno tenere presente alcune considerazioni:

  • Rack EIA standard da 19 poll. (48,3 cm) a 4 montanti con spaziatura fori sulle guide di montaggio conforme allo standard universale inglese indicato nella sezione 1 della norma ANSI/EIA-310-D-1992.

  • Per il montaggio in rack con guida di scorrimento, usare montanti con spessore pari a 2–3,5 mm.

  • Se si installa uno chassis in un rack aperto, verificare che il telaio del rack non blocchi le porte di aspirazione o di sfiato.

  • Se il rack include sportelli di chiusura anteriori e posteriori, un’area pari al 65 per cento degli sportelli stessi deve essere perforata in modo uniforme dall'alto verso il basso per garantire una ventilazione adeguata.

  • Assicurarsi che i rack chiusi godano di un'adeguata ventilazione. Assicurarsi che il rack non contenga un numero eccessivo di apparecchiature poiché tutti gli chassis generano calore. Un rack chiuso deve avere i pannelli laterali finestrati e una ventola per il raffreddamento.

  • In un rack chiuso con una ventola nella parte superiore, il calore generato dalle apparecchiature nella parte inferiore del rack può essere indirizzato verso l'alto e nelle porte di aspirazione delle apparecchiature sovrastanti presenti nel rack. Assicurarsi di fornire una ventilazione adeguata alle apparecchiature sul fondo del rack.

  • L’uso di deflettori contribuisce a separare il flusso d'aria in uscita da quello in entrata e ad aspirare l'aria per il raffreddamento nello chassis. La collocazione ottimale dei deflettori dipende dal percorso del flusso d'aria all’interno del rack. Provare diverse configurazioni per trovare la posizione più efficace per i deflettori.
