Risoluzione dei problemi relativi a Network Convergence System (NCS) 1001 NCS1K-EDFA
Sommario
Introduzione
Questo documento descrive i comandi e le procedure per la risoluzione dei problemi relativi ai moduli di amplificazione NCS1001, l'NCS1K-EDFA.
Componenti usati
NCS 1001-K9 x2
NCS1K-EDFA x4
NCS1K-PSM x2
NCS1K-CNTLR-K9 x2
NCS1K1-FAN x6
NCS1K-2KW-AC x4
Le informazioni discusse in questo documento fanno riferimento a dispositivi usati in uno specifico ambiente di emulazione. Su tutti i dispositivi menzionati nel documento la configurazione è stata ripristinata ai valori predefiniti. Se la rete è operativa, valutare attentamente eventuali conseguenze derivanti dall'uso dei comandi.
Premesse
Questo documento presuppone una conoscenza operativa di XR 6.0.1 e versioni successive e una comprensione dei principi base di DWDM (Dense Wavelength Division Multiplexing), come l'amplificazione ottica.
Mappatura controller OTS (Optical Transport Signal)
Tot 0/{1|3}/0/0 —> COM
Tot 0/{1|3}/0/1 —> RIGA
Tot 0/{1|3}/0/2 —> Optical Supervisory Channel (OSC)
Tot 0/{1|3}/0/3 —> COM-CHK (solo RX)
ots 0/2/0/0 —> PSM COM
ots 0/2/0/1 —> PSM in funzione (W)
Tot 0/2/0/2 —> PSM Protect (P)
Configurazione iniziale
Affinché NCS1K-EDFA funzioni come previsto, deve avere una certa configurazione minima.
Topologia

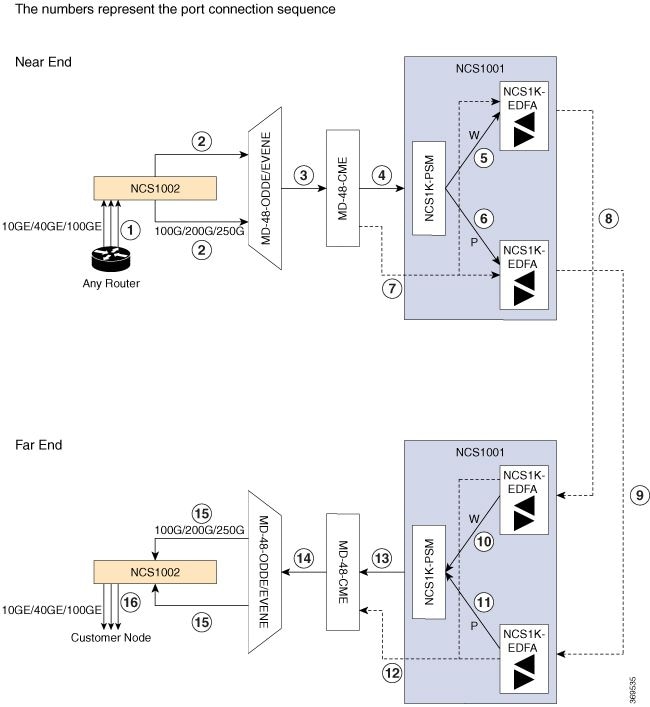

Questa topologia di esempio rappresenta una rete point-to-point standard protetta da PSM.
NCS1001 Protected Topology
Per ulteriori topologie, fare riferimento alla Guida alla soluzione per Cisco NCS serie 1000.
Configurazione modulo
L'NCS1K-EDFA e, se presente, l'NCS1K-PSM richiedono una configurazione hw-module. In questo documento non vengono fornite informazioni dettagliate sulle opzioni di configurazione disponibili. Per istruzioni dettagliate, consultare la guida alla configurazione di Cisco NCS 1001.
hw-module location 0/RP0/CPU0 slot 1
ampli grid-mode 100GHz
ampli node-type TERM
!
hw-module location 0/RP0/CPU0 slot 2
psm primary-path WORKING
psm section-protection
!
hw-module location 0/RP0/CPU0 slot 3
ampli grid-mode 100GHz
ampli node-type TERM
Configurazione controller OTS (Optical Transport Signal)
Ogni NCS1K-EDFA ots controller deve avere una modalità amplificatore e una rx-low-threshold configurata. Per la modalità di controllo automatico, configurare un punto di impostazione dell'alimentazione del canale con ampli-channel-power. Per la modalità manuale, configurare un guadagno dell'amplificatore con ampli-gain. La modalità dell'amplificatore deve corrispondere tra gli endpoint. Facoltativamente, configurare la modalità di controllo della sicurezza e la modalità di alimentazione del canale max delta.
controller Ots0/1/0/0
rx-low-threshold -230
ampli-control-mode automatic
ampli-channel-power 0
channel-power-max-delta 50
safety-control-mode auto
!
controller Ots0/1/0/1
rx-low-threshold -230
ampli-control-mode automatic
ampli-channel-power 30
channel-power-max-delta 50
safety-control-mode auto
!
controller Ots0/1/0/2
rx-low-threshold -280
!
controller Ots0/3/0/3
rx-low-threshold -300
!
controller Ots0/3/0/0
rx-low-threshold -230
ampli-control-mode automatic
ampli-channel-power 0
channel-power-max-delta 50
safety-control-mode auto
!
controller Ots0/3/0/1
rx-low-threshold -230
ampli-control-mode automatic
ampli-channel-power 30
channel-power-max-delta 50
safety-control-mode auto
!
controller Ots0/3/0/2
rx-low-threshold -280
!
controller Ots0/3/0/3
rx-low-threshold -300
!
Configura soglie PSM
L'NCS1K-PSM richiede almeno una soglia minima di rx sulle porte di ricezione funzionanti (W) e di protezione (P) per funzionare come previsto. È consigliabile configurare la soglia di 5 dBm in meno rispetto alla corrente alimentazione in ingresso.
controller Ots0/2/0/1
rx-low-threshold -200
!
controller Ots0/2/0/2
rx-low-threshold -200
!
In alternativa, utilizzare la soglia automatica psm per consentire al sistema di configurare automaticamente le soglie.
hw-module location 0/RP0/CPU0 slot 2
psm primary-path WORKING
psm auto-threshold
psm section-protection
!
Verifica del funzionamento dell'amplificatore
Il comando show controller ots fornisce informazioni sulle prestazioni ottiche di ciascun controller. Per visualizzare l'alimentazione ottica, il guadagno dell'amplificatore e altri parametri, utilizzare il carattere jolly *.
RP/0/RP0/CPU0:NCS1001-1# show controller ots 0/3/0/* summary
Thu Sep 7 17:08:24.360 UTC
Port Type Status TX Power TX Total Power RX Power RX Total Power RX Voa Attenuation TX Voa Attenuation Ampli Gain Ampli Tilt
(dBm) (dBm) (dBm) (dBm) (dBm) (dBm)
---- ---- ------ ----------- ------------- ---------- --------------- ------------------ ------------------ ---------- ----------
Ots0_3_0_0 Com N/A 5.00 5.09 -4.90 -4.90 Unavailable Unavailable 5.00 0.00
Ots0_3_0_1 Line N/A 9.40 9.39 0.00 0.39 Unavailable Unavailable 14.30 0.00
Ots0_3_0_2 Osc N/A -11.30 Unavailable 2.50 Unavailable Unavailable Unavailable Unavailable Unavailable
Ots0_3_0_3 Com-Check N/A Unavailable Unavailable -40.00 Unavailable Unavailable Unavailable Unavailable Unavailable
Il comando show hw-module slot {1|3} ampli-trail-view fornisce tutti i dettagli sullo stato e sulla configurazione dell'amplificatore.
RP/0/RP0/CPU0:NCS1001-1# show hw-module slot 3 ampli-trail-view all
Thu Sep 7 17:14:29.956 UTC
Ampli Trail View - BST and PRE Amplifiers
=======================================================
Port: 0/COM Port: 1/LINE
-------------- --------------
Rx Power = -4.90 dBm Rx Power = 0.00 dBm
Rx Total Power = -4.90 dBm Rx Total Power = 0.40 dBm
Rx Low Threshold = -23.0 dBm Rx Low Threshold = -23.0 dBm
Port: 1/LINE Port: 0/COM
-------------- --------------
Tx Power = 9.40 dBm Tx Power = 5.00 dBm
Tx Total Power = 9.40 dBm Tx Total Power = 5.10 dBm
Tx Low Threshold = -20.0 dBm Tx Low Threshold = -20.0 dBm
Bst Gain = 14.30 dB Pre Gain = 5.00 dB
Bst Tilt = 0.00 Pre Tilt = 0.00
Bst Channel Power = 3.00 dBm Pre Channel Power = 0.00 dBm
Bst Control Mode = Auto Pre Control Mode = Auto
Bst Safety Mode = ALS Auto Pre Safety Mode = ALS Disabled
Bst Osri = Off Pre Osri = Off
Bst Gain Range = Normal Pre Gain Range = Normal
Controlla allarmi e condizioni
Il comando show alarms { brief | detail } sistema { active | cronologia } fornisce gli allarmi correnti o cronologici (cancellati) sul sistema. show logging fornisce ulteriori informazioni sugli eventi di sistema.
RP/0/RP0/CPU0:NCS1001-2# show alarms brief system active
Thu Sep 7 14:05:41.268 UTC
------------------------------------------------------------------------------------
Active Alarms
------------------------------------------------------------------------------------
Location Severity Group Set Time Description
------------------------------------------------------------------------------------
0/1 Minor Controller 09/07/2023 14:05:27 UTC Ots0/1/0/0 - Auto Ampli Control Disabled
Alcuni allarmi vengono soppressi in presenza di un allarme con priorità più alta. Ad esempio, una perdita di segnale su LINE-RX supera qualsiasi allarme su un singolo canale relativo allo stesso controller OTS.
RP/0/RP0/CPU0:NCS1001-2# show alarms brief system conditions
Thu Sep 7 17:24:42.999 UTC
Gli allarmi cronologici possono aiutare a identificare la causa degli allarmi o delle condizioni attuali e a identificare i modelli. Nell'esempio viene mostrato uno schema di attivazione e cancellazione degli allarmi con il controllo automatico dell'ampiezza disattivato.
RP/0/RP0/CPU0:NCS1001-2# show alarms brief system history
Thu Sep 7 17:29:46.386 UTC
------------------------------------------------------------------------------------
History Alarms
------------------------------------------------------------------------------------
Location Severity Group Set Time Description
Clear Time
------------------------------------------------------------------------------------
0/1 Minor Controller 09/07/2023 17:07:50 UTC Ots0/1/0/0 - Auto Ampli Control Disabled
09/07/2023 17:08:00 UTC
0/1 Minor Controller 09/07/2023 17:08:40 UTC Ots0/1/0/0 - Auto Ampli Control Disabled
09/07/2023 17:09:10 UTC
0/1 Minor Controller 09/07/2023 17:15:20 UTC Ots0/1/0/1 - Auto Ampli Control Disabled
09/07/2023 17:15:30 UTC
0/1 Minor Controller 09/07/2023 17:19:30 UTC Ots0/1/0/0 - Auto Ampli Control Disabled
Verifica dell'alimentazione OCH
Per verificare i canali attivi sul sistema di linea, usare il comando show hw-module slot {1|3} channel-trail-view active. Per visualizzare tutti i livelli di potenza del canale nello spettro, sostituire active con all. L'alimentazione del canale deve rimanere entro le soglie definite dall'utente e la differenza massima tra l'alimentazione del canale più alta e quella più bassa deve rimanere entro la soglia definita da channel-power-max-delta. L'output di esempio ha una differenza di 3,3 dBm tra i livelli di potenza del canale, quindi deve avere un channel-power-max-delta di almeno 4 dBm.
RP/0/RP0/CPU0:NCS1001-2# show hw-module slot 3 channel-trail-view active
Thu Sep 7 17:47:07.211 UTC
Channel Trail View - Active - dBm
===========================================
BST: 0/COM=>1/LINE PRE: 1/LINE=>0/COM
Och Name Wavelength(nm) Freq(GHz) Width(GHz) Rx pwr(dBm) Tx pwr(dBm) Rx pwr(dBm) Tx pwr(dBm)
-------------------------------------------------------------------------------------------------------------------------------
Ots-Och0_3_0_0_6 1532.68 195600.0 100.0 -9.10 5.10 -11.50 0.40
Ots-Och0_3_0_0_7 1533.46 195500.0 100.0 -12.40 1.70 -11.50 0.30
Ots-Och0_3_0_0_8 1534.25 195400.0 100.0 -11.10 3.10 -11.60 0.30
Ots-Och0_3_0_0_9 1535.04 195300.0 100.0 -12.00 2.40 -13.50 -1.40
-------------------------------------------------------------------------------------------------------------------------------
Verifica monitoraggio prestazioni cronologico (PM)
Per visualizzare le prestazioni cronologiche di un controller ott, utilizzare il comando pm history. Ciò può aiutare a identificare le fluttuazioni temporanee dell'alimentazione o altri problemi transitori non più presenti nel sistema.
show controller ots 0/{1|3}/0/{1-3} pm cronologia {15-min|24-hour|30-sec|flex-bin} ottiche 1 [ Bucket [ bucket ]
RP/0/RP0/CPU0:NCS1001_61# show controller ots 0/1/0/0 pm history 15-min optics 1 Bucket 1
Thu Sep 7 17:38:16.744 UTC
Optics in interval 1 [17:15:00 - 17:30:00 Thu Sep 7 2023]
Optics history bucket type : Valid
MIN AVG MAX
LBC[% ] : 9.2 9.2 9.2
OPT[dBm] : 6.80 6.80 6.80
OPR[dBm] : -4.40 -4.37 -4.30
AGN[dB] : 15.2 15.2 15.2
ATL[dB] : 0.0 0.0 0.0
Last clearing of "show controllers OPTICS" counters never
È inoltre possibile visualizzare le prestazioni cronologiche dei singoli canali con il comando show controller ots-och 0/{1|3}/0/{1-96} pm history ....
RP/0/RP0/CPU0:NCS1001-2# show controller ots-och 0/3/0/0/6 pm history 15-min optics 1 Bucket 1
Thu Sep 7 17:54:36.183 UTC
Optics in interval 1 [17:30:00 - 17:45:00 Thu Sep 7 2023]
Optics history bucket type : Valid
MIN AVG MAX
OPT[dBm] : 0.40 0.40 0.40
OPR[dBm] : -9.10 -9.10 -9.10
Last clearing of "show controllers OPTICS" counters never
Risoluzione dei problemi di allarme
Automatic Power Reduction (APR)
L'NCS1K-EDFA entra nello stato APR in alcune condizioni, come la perdita del segnale (LOS), che riduce automaticamente il guadagno dell'amplificatore fino a quando la condizione non si chiarisce. In APR, l'EDFA invia un impulso di recupero di 8 secondi ogni 100 secondi. Se l'amplificatore rimane in APR dopo la cancellazione delle condizioni, eseguire le operazioni di ripristino descritte nella sezione Modifica dello stato dell'amplificatore.
Se la modalità di controllo di sicurezza è configurata automaticamente sul controller ottico, l'EDFA può entrare in APR a causa della perdita dell'Optical Supervisory Channel (OSC) o del COM-CHK. Se questi controller non dispongono di una connessione in fibra e non sono in uso, è possibile arrestare il controller per ripristinare lo stato dell'amplificatore. In questo esempio il controller OSC 0/1 viene impostato sullo stato shutdown.
RP/0/RP0/CPU0:NCS1001_61# configure
Thu Sep 7 18:15:35.544 UTC
RP/0/RP0/CPU0:NCS1001_61(config)# controller ots 0/1/0/2
RP/0/RP0/CPU0:NCS1001_61(config-Ots)# shutdown
RP/0/RP0/CPU0:NCS1001_61(config-Ots)# commit
Thu Sep 7 18:15:48.650 UTC
Perdita del segnale o perdita di continuità
Usare i comandi show controller ots per identificare l'origine dell'interruzione di corrente ottica.
Verificare che i controller interessati dispongano di una connessione in fibra funzionale e verificare i livelli di alimentazione con un misuratore ottico.
Controllo Ampli Automatico Disabilitato
Se configurato in modalità ampli-control auto, l'EDFA può attivare l'allarme Auto Ampli Control Disabled quando una condizione impedisce la regolazione automatica.
Se la differenza tra la potenza del canale più alta e quella più bassa supera la soglia delta del canale-potenza max, l'amplificatore emette anche questo allarme. Identificare il canale o i canali che causano il superamento della soglia con show hw-module slot {1|3} channel-trail-view all.
Verificare che la corrente in entrata non provochi il superamento del guadagno massimo o minimo dell'amplificatore. Per ulteriori informazioni, consultare la scheda tecnica di Cisco Network Convergence System 1001.
Esempio:
Il controller ots-och 0/3/0/0/6 ha una potenza del canale di ricezione di 2,1 dBm.
Il controller 0/3/0/1 ha la configurazione seguente:
controller Ots0/3/0/1
rx-low-threshold -230
ampli-control-mode automatic
ampli-channel-power 0
!
L'amplificatore non può raggiungere il punto impostato per l'alimentazione del canale di 0 dBm in quanto la potenza del canale in ingresso supera il punto impostato. L'amplificatore non può fornire guadagno finché l'alimentazione di ricezione 0/3/0/0/6 non si riduce al di sotto del punto impostato di 0/3/0/1.
Analogamente, una potenza di ricezione di -26,0 dBm su slot-och 0/3/0/0/6 e una potenza a canali multipli 30 su slot 0/3/0/1 del controller supera il guadagno massimo dell'amplificatore di linea, 24 dB, dando luogo all'allarme AMPLI-GAIN-LOW in quanto non può raggiungere il set point configurato.
Alimentazione del canale errata o non valida
La presenza di un'alimentazione imprevista del canale sui canali ots-och da show hw-module slot 3 channel-trail-view può indicare una mancata corrispondenza tra la modalità griglia configurata e la larghezza spettrale del canale. Verificare che la larghezza spettrale dei canali in ingresso sia inferiore alla configurazione della modalità griglia configurata. Ad esempio, un canale 400G supera la spaziatura della configurazione 50GHz in modalità griglia, generando letture ottiche dell'alimentazione sui controller slot-och adiacenti. Utilizzare invece la modalità griglia a 75 GHz o 100 GHz. In alternativa, configurare una larghezza di canale personalizzata utilizzando il comando flex-channel-id. Per istruzioni complete sulla configurazione dei canali flessibili, consultare la guida alla configurazione di Cisco NCS 1001.
hw-module location 0/RP0/CPU0 slot 3
ampli grid-mode gridless
ampli flex-mode flex-spectrum
ampli flex-channel-id [ id ] chan-central-freq [ frequency ] chan-width [ width ]
!
Modifica dello stato dell'amplificatore
Attenzione: questi comandi causano un impatto sul servizio.
Verificare che la configurazione sia stata applicata con il comando show run controller ots 0/{1|3}/0/{1-3}.
Attiva/disattiva OSRI (Optical Safety Remote Interlock)
L'impostazione OSRI su on disattiva l'alimentazione di trasmissione del controller ottico.
RP/0/RP0/CPU0:NCS1001_61# configure
Thu Sep 7 19:45:01.638 UTC
RP/0/RP0/CPU0:NCS1001_61(config)# controller ots 0/3/0/1
RP/0/RP0/CPU0:NCS1001-2(config-Ots)# osri on
RP/0/RP0/CPU0:NCS1001-2(config-Ots)# commit
Thu Sep 7 19:45:15.772 UTC
RP/0/RP0/CPU0:NCS1001-2(config-Ots)# do show run controller ots 0/3/0/1
Thu Sep 7 19:45:28.214 UTC
controller Ots0/3/0/1
osri on
rx-low-threshold -230
ampli-control-mode automatic
ampli-channel-power 30
!
RP/0/RP0/CPU0:NCS1001-2(config-Ots)# no osri on
RP/0/RP0/CPU0:NCS1001-2(config-Ots)# commit
Thu Sep 7 19:45:57.608 UTC
Attiva/disattiva il controller OTS
RP/0/RP0/CPU0:NCS1001-2# configure
Thu Sep 7 19:45:01.638 UTC
RP/0/RP0/CPU0:NCS1001-2(config)# controller ots 0/3/0/1
RP/0/RP0/CPU0:NCS1001-2(config-Ots)# shutdown
RP/0/RP0/CPU0:NCS1001-2(config-Ots)# commit
RP/0/RP0/CPU0:NCS1001-2(config-Ots)# no shutdown
RP/0/RP0/CPU0:NCS1001-2(config-Ots)# commit
Riavviare l'amplificatore
Eseguire un ricaricamento del modulo dal contesto di amministrazione.
RP/0/RP0/CPU0:NCS1001-2# admin
Thu Sep 7 19:52:50.273 UTC
Last login: Wed Sep 6 01:33:34 2023 from 192.0.0.4
root connected from 192.0.0.4 using ssh on sysadmin-vm:0_RP0
sysadmin-vm:0_RP0# hw-module location 0/3 reload
Thu Sep 7 19:53:01.988 UTC+00:00
Reload hardware module ? [no,yes] yes
result Card graceful reload request on 0/3 succeeded.
Riavviare NCS 1001
Per riaccendere completamente lo chassis e tutti i moduli, utilizzare hw-module location all reload. Durante il riavvio, il dispositivo diventa inaccessibile per alcuni minuti.
RP/0/RP0/CPU0:NCS1001-2# admin
Thu Sep 7 19:52:50.273 UTC
Last login: Wed Sep 6 01:33:34 2023 from 192.0.0.4
root connected from 192.0.0.4 using ssh on sysadmin-vm:0_RP0
sysadmin-vm:0_RP0# hw-module location all reload
Thu Sep 7 19:53:01.988 UTC+00:00
Reload hardware module ? [no,yes] yes
Informazioni correlate
Per ulteriori informazioni sulla risoluzione dei problemi relativi agli allarmi su NCS1001, fare riferimento alla Guida alla risoluzione dei problemi di Cisco NCS 1001.
