Configurazione di Smart Licensing tramite i criteri sui router IOS XE

Introduzione

In questo documento viene descritto come configurare e registrare un router Cisco IOS® XE con Smart Licensing con la funzionalità Criteri di gruppo.

Prerequisiti

Requisiti

Cisco raccomanda la conoscenza dei seguenti argomenti:

• Registrazione di Smart Licensing tramite criteri
• Licenze intelligenti con metodi di trasporto dei criteri

Componenti usati

Le informazioni fornite in questo documento si basano sulle seguenti versioni software:

• Cisco Smart License Utility versione 1.0.0-2 installato sul PC Windows con Smart Account e account virtuale configurati.
• Sui router di servizi integrati (ISR), Aggregation Services Router (ASR) 1000, Catalyst 8300, 8500 e 9000: Cisco IOS XE 17.3.2
• Su Catalyst 8200 e 1100: Cisco IOS XE 17.4.1
• Cloud Services Router (CSR) e ISR virtuale richiedono un aggiornamento a Catalyst 8000v e Cisco IOS XE 17.4.1.

Le informazioni discusse in questo documento fanno riferimento a dispositivi usati in uno specifico ambiente di emulazione. Su tutti i dispositivi menzionati nel documento la configurazione è stata ripristinata ai valori predefiniti. Se la rete è operativa, valutare attentamente eventuali conseguenze derivanti dall'uso dei comandi.

Configurazione

In questo documento vengono descritte le successive quattro possibili topologie e configurazioni richieste quando si utilizza la policy di gestione delle licenze Smart. Queste opzioni dipendono dalla modalità di connessione del router alla rete.

• Router connesso a Cisco License Central tramite Cisco Smart License Utility (CSLU).
• Router connesso direttamente a Cisco License Central.
• Router connesso a CSLU e CSLU disconnesso da Cisco License Central.
• Router non connesso a Cisco License Central e senza CSLU.

Router connesso a Cisco License Central tramite CSLU

In questa topologia, le istanze del prodotto nella rete sono connesse a Cisco License Central tramite CSLU. CSLU diventa il singolo punto di comunicazione con Cisco License Central.

In questa sezione vengono illustrati i metodi Pull e Push e la relativa configurazione.

Esempio di rete

Configurazione metodo Push

Con questo metodo, l'istanza del prodotto avvia la comunicazione con CSLU tramite una connessione a un endpoint REST (Representative State Transfer) in CSLU.

I dati inviati includono rapporti di Monitoraggio utenti reali (RUM, Real User Monitoring) e richieste di codici di autorizzazione, codici di attendibilità e criteri.

Procedura di configurazione

Passaggio 1. Accedere all'interfaccia CSLU e scegliere Add Single Product (Aggiungi singolo prodotto).

Passaggio 2. Scegliere Solo istanza prodotto avviata e definire l'indirizzo IP dell'istanza del prodotto da registrare.

Passaggio 3. Sul router, configurare il metodo di trasporto su cslu.

Device(config)# license smart transport cslu

Passaggio 4. Inserire l'URL CSLU con l'indirizzo IP CSLU.

Device(config)# license smart url cslu http://<cslu-ip>:8182/cslu/v1/pi

Passaggio 5. Configurare l'interfaccia tramite la quale viene inviato il messaggio HTTP.

5.1. Configurare l'interfaccia tramite la quale viene inviato il messaggio HTTP con questo comando:

Device(config)# ip http client source-interface interface-type-number

5.2. Se si utilizza un VRF per raggiungere CSLU e anziché un indirizzo IP si utilizza cslu-local per risolvere il problema, è necessario aggiungere la risoluzione dei nomi host per cslu-local con questo comando:

Device(config)# ip host vrf Name_VRF cslu-local cslu-ip-address

Passaggio 6. Avviare la comunicazione e il report sull'utilizzo. Verificare i registri per la corretta installazione dei criteri.

Device# license smart sync

*Apr 14 12:08:06.235: %SMART_LIC-6-POLICY_INSTALL_SUCCESS: A new licensing policy was successfully installed

Configurazione metodo Pull

Con questo metodo, CSLU avvia la comunicazione con l'istanza del prodotto per recuperare le informazioni. CSLU utilizza il protocollo NETCONF (Network Configuration Protocol), il protocollo RESTCONF (Representative State Transfer Configuration Protocol), google Remote Procedure Call (gRPC) con modelli YET Another Next Generation (YANG) o API REST (Application Programming Interface) per connettersi alle istanze del prodotto.

Procedura di configurazione

Passaggio 1. Sul router, configurare il metodo di connettività preferito (NETCONF, RESTCONF o API REST).

Passaggio 2. Accedere all'interfaccia CSLU e scegliere Add Single Product.

Passaggio 3. Scegliere una delle opzioni CSLU Initiated relative al metodo di connessione desiderato (NETCONF, RESTCONF o REST API) e definire l'indirizzo IP dell'istanza del prodotto da registrare.

Passaggio 4. Scegliere dall'elenco di istanze del prodotto il dispositivo da registrare e passare ad Azioni per selezione e raccolta uso.

Passaggio 5. Verificare il completamento della raccolta dell'utilizzo delle licenze nell'istanza del prodotto.

Passaggio 6. Sulla periferica registrata, è necessario visualizzare il log di installazione del criterio di licenza.

*Nov 18 23:22:12.929: %SMART_LIC-6-POLICY_INSTALL_SUCCESS: A new licensing policy was successfully installed

Router connesso direttamente a Cisco License Central

Su questa topologia, è possibile stabilire una connessione diretta e attendibile da un'istanza del prodotto a Cisco License Central e utilizzare due metodi di trasporto:

1. Metodo di trasporto intelligente. Un messaggio JSON (JavaScript Object Notation) di Smart Licensing è contenuto in un messaggio HTTP (HyperText Transfer Protocol) e scambiato tra un'istanza del prodotto e Cisco License Central.
2. Metodo di trasporto call-home. Il servizio "call-home" fornisce notifiche via e-mail e basate sul Web relative a eventi critici del sistema.

Esempio di rete

Configurazione del metodo di trasporto intelligente

Procedura di configurazione

Passaggio 1. Configurare l'interfaccia tramite la quale viene inviato il messaggio HTTP.

Device(config)# ip http client source-interface interface-type-number

Passaggio 2. Definire il metodo di trasporto smart come metodo di trasporto della licenza desiderato.

Device(config)# license smart transport smart

Passaggio 3. Impostare l'URL (Uniform Resource Locator) predefinito della licenza.

3.1. Per impostare l'URL smart della licenza come predefinito, utilizzare questo comando:

Device(config)# license smart url default

3.2. Se si usa un proxy per raggiungere Cisco License Central, è necessario aggiungere il proxy per smart:

Device(config)# license smart proxy X.X.X.X port XXXX

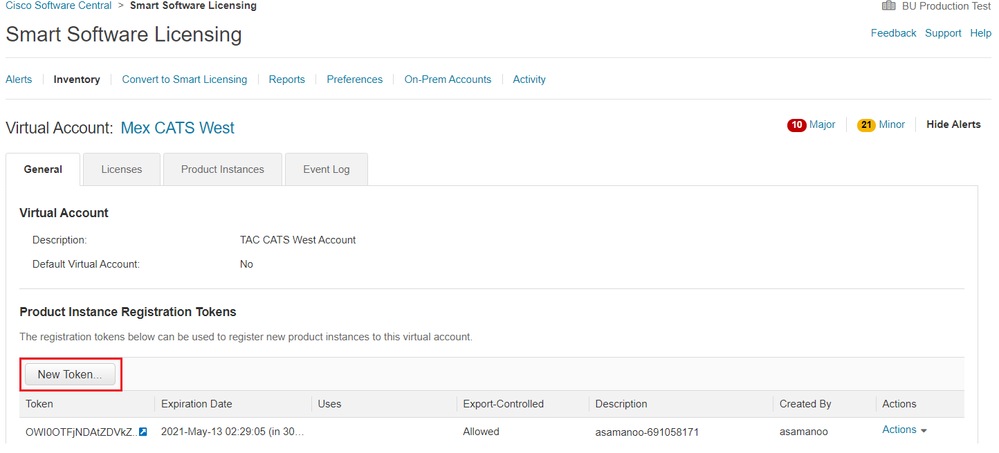

Passaggio 4. Generare un nuovo token da Cisco License Central con lo Smart Account e l'account virtuale in uso e copiare il token generato.

Passaggio 5. Registrare il dispositivo con il token generato.

Device# license smart trust idtoken id_token_value {local| all} [force]

Passaggio 6. Verificare la corretta installazione nel comando show license status. Al termine dell'output, nella sezione Codice di attendibilità installato è necessario aggiornare il codice con la data di registrazione.

Device# show license status
Transport:
  Type: Smart
  URL: https://smartreceiver.cisco.com/licservice/license
  Proxy:
    Not Configured
<snippet>
Trust Code Installed: Feb 10 20:56:02 2021 UTC
<snippet>

Configurazione del metodo di trasporto call-home

Procedura di configurazione

Passaggio 1. Configurare l'interfaccia tramite la quale viene inviato il messaggio HTTP.

Device(config)# ip http client source-interface interface-type-number

Passaggio 2. Definire il metodo di trasporto "call-home" come metodo di trasporto della licenza desiderato.

Device(config)# license smart transport callhome

Passaggio 3. Modificare l'URL smart della licenza.

3.1. Per impostare l'URL smart della licenza, utilizzare questo comando:

Device(config)# license smart url https://tools.cisco.com/its/service/oddce/services/DDCEService

3.2. Se si utilizza il VRF (Virtual Routing and Forwarding), è necessario specificare l'interfaccia di origine utilizzata dal VRF in call-home oltre al VRF utilizzato:

Device(config)# call-home
Device(cfg-call-home)# source-interface interface-type-number
Device(cfg-call-home)# vrf Name_of_VRF

3.3. Se si usa un proxy per raggiungere Cisco License Central, è necessario aggiungere il proxy alla configurazione "call-home", con l'interfaccia usata per raggiungere il proxy:

Device(config)# call-home
Device(cfg-call-home)# source-interface interface-type-number
Device(cfg-call-home)# http-proxy "X.X.X.X" port XXXX

Passaggio 4. Generare un nuovo token da Cisco License Central con lo Smart Account e l'account virtuale in uso, quindi copiare il token generato.

Passaggio 5. Registrare il dispositivo con il token generato.

Device# license smart trust idtoken id_token_value {local| all} [force]

Passaggio 6. Verificare la correttezza dell'installazione nel comando show license status. Alla fine dell'output, nella sezione Codice di attendibilità installato, deve essere aggiornato con la data di registrazione.

Device# show license status
Transport:
  Type: Callhome
  URL: https://tools.cisco.com/its/service/oddce/services/DDCEService
  Proxy:
    Not Configured
<snippet>
Trust Code Installed: Feb 10 20:56:02 2021 UTC
<snippet>

Router connesso a CSLU e CSLU disconnesso da Cisco License Central

La comunicazione tra CSLU e Cisco License Central viene inviata e ricevuta sotto forma di file firmati che vengono salvati offline e quindi caricati o scaricati da CSLU o Cisco License Central.

Su questa topologia, CSLU consente di lavorare senza connessione a Cisco License Central.

Esempio di rete

Procedura di configurazione

Passaggio 1. Sulla CSLU, passare a Product Instances e scegliere Download All For Cisco.

Passaggio 2. Su Cisco License Central, passare a Report e scegliere Usage Data Files.

Passaggio 3. Caricare il file scaricato dalla CSLU.

Passaggio 4. Scaricare il file di conferma generato. Viene visualizzato nell'elenco File di dati di utilizzo.

Passaggio 5. Sulla CSLU, passare a Product Instances e scegliere Upload from Cisco. Caricare il file di conferma scaricato da Cisco License Central.

Router non connesso al centro licenze Cisco e senza CSLU

In questa topologia, si dispone di un'istanza del prodotto disconnessa da Cisco License Central e senza altre utilità o componenti intermediari. Tutte le comunicazioni avvengono sotto forma di file caricati e scaricati.

Esempio di rete

Procedura di configurazione

Passaggio 1. Configurare sull'istanza il metodo di trasporto della licenza smart-off e salvare la configurazione.

Device(config)# license smart transport off
Device(config)# exit
Device# copy running-config startup-config

Passaggio 2. Salvare l'uso delle licenze su un file di testo all'interno del bootflash ed estrarlo dal router.

Device# license smart save usage all file bootflash:all_rum.txt
Device# copy bootflash:all_rum.txt tftp://X.X.X.X/all_rum.txt

Passaggio 3. Su Cisco License Central, passare a Report, scegliere File di dati sull'uso, quindi caricare il file di dati sull'uso creato dal router.

Passaggio 4. Scaricare il file di conferma generato e trasferirlo sul dispositivo.

Passaggio 5. Sul router, importare il file e verificare la corretta installazione.

Device# license smart import bootflash:ack_usage.txt
Import Data Successful

*Apr 14 12:08:06.235: %SMART_LIC-6-POLICY_INSTALL_SUCCESS: A new licensing policy was successfully installed

Verifica

Per verificare che la configurazione funzioni correttamente, consultare questa sezione.

In tutte le topologie è possibile verificare le istanze del prodotto registrate in Cisco License Central. Per confermare la corretta registrazione del dispositivo, si consiglia di eseguire la procedura seguente.

Passaggio 1. Passare a Istanze del prodotto e nella casella di ricerca digitare il numero di serie della periferica registrata. È necessario visualizzare il dispositivo con il relativo UDI come nome dell'istanza.

Device# show license udi
UDI: PID:ISR4451-X/K9,SN:FOC17513VM6

Passaggio 2. Verificare lo stato corretto dell'installazione della licenza con show license status.

Device# show license status

Smart Licensing Using Policy:
Status: ENABLED

<snippet>

Policy:
Policy in use: Installed On Mar 18 21:20:38 2021 UTC
Policy name: SLE Policy
Reporting ACK required: yes (Customer Policy)
Unenforced/Non-Export Perpetual Attributes:
First report requirement (days): 30 (Customer Policy)
Reporting frequency (days): 60 (Customer Policy)
Report on change (days): 60 (Customer Policy)
Unenforced/Non-Export Subscription Attributes:
First report requirement (days): 120 (Customer Policy)
Reporting frequency (days): 150 (Customer Policy)
Report on change (days): 120 (Customer Policy)
Enforced (Perpetual/Subscription) License Attributes:
First report requirement (days): 0 (CISCO default)
Reporting frequency (days): 90 (Customer Policy)
Report on change (days): 60 (Customer Policy)
Export (Perpetual/Subscription) License Attributes:
First report requirement (days): 0 (CISCO default)
Reporting frequency (days): 30 (Customer Policy)
Report on change (days): 30 (Customer Policy)

Miscellaneous:
Custom Id: <empty>

Usage Reporting:
Last ACK received: Mar 18 21:20:38 2021 UTC
Next ACK deadline: May 17 21:20:38 2021 UTC
Reporting push interval: 30 days
Next ACK push check: Feb 23 20:24:13 2021 UTC
Next report push: Mar 30 15:45:55 2021 UTC
Last report push: Mar 18 21:16:38 2021 UTC
Last report file write: <none>

<snippet>

Risoluzione dei problemi

In questa sezione vengono fornite informazioni utili per risolvere i problemi di configurazione.

1. Verificare la risoluzione DNS corretta con CSLU (Connected to Cisco License Central through CSLU Topology), smartreceiver.cisco.com e tools.cisco.com (Connected Direct to Cisco License Central Topology).

Device# nslookup cslu-local
Device# nslookup smartreceiver.cisco.com
Device# nslookup tools.cisco.com

2. Verificare la corretta connettività con CSLU (connesso a Cisco License Central tramite la topologia CSLU), smartreceiver.cisco.com e tools.cisco.com (connesso direttamente a Cisco License Central).

Device# ping cslu-local
Device# ping smartreceiver.cisco.com
Device# ping tools.cisco.com

3. Verificare che la porta 443 sia aperta su Cisco License Central con topologia Connected Direct to Cisco License Central.

Device# telnet smartreceiver.cisco.com 443

or

Device# telnet tools.cisco.com 443

4. Utilizzare i debug disponibili per verificare i log generati durante il processo di registrazione e installazione e per ottenere ulteriori informazioni.

Device# debug license ?
  agent    License agent information
  core     License Core
  errors   License warnings and errors
  events   License Events
  feature  License feature
  ipc      License IPC communication
