Dépannage de la partition commune complète dans CUCM

Mis à jour:5 octobre 2023
ID du document:221038

Langage exempt de préjugés

Dans le cadre de la documentation associée à ce produit, nous nous efforçons d’utiliser un langage exempt de préjugés. Dans cet ensemble de documents, le langage exempt de discrimination renvoie à une langue qui exclut la discrimination en fonction de l’âge, des handicaps, du genre, de l’appartenance raciale de l’identité ethnique, de l’orientation sexuelle, de la situation socio-économique et de l’intersectionnalité. Des exceptions peuvent s’appliquer dans les documents si le langage est codé en dur dans les interfaces utilisateurs du produit logiciel, si le langage utilisé est basé sur la documentation RFP ou si le langage utilisé provient d’un produit tiers référencé. Découvrez comment Cisco utilise le langage inclusif.

À propos de cette traduction

Cisco a traduit ce document en traduction automatisée vérifiée par une personne dans le cadre d’un service mondial permettant à nos utilisateurs d’obtenir le contenu d’assistance dans leur propre langue. Il convient cependant de noter que même la meilleure traduction automatisée ne sera pas aussi précise que celle fournie par un traducteur professionnel.

    Introduction

    Ce document décrit comment dépanner une partition commune complète dans un serveur Unified Communications Manager (CUCM) et comment nettoyer le stockage.

    Conditions préalables

    Exigences

    Cisco vous recommande de prendre connaissance des rubriques suivantes :

    • Outil de surveillance en temps réel (RTMT)
    • Interface GUI et sessions CLI de CUCM

    Composants utilisés

    Les informations contenues dans ce document sont basées sur les versions de matériel et de logiciel suivantes :

    • CUCM version 12.5.1.16900-48

    The information in this document was created from the devices in a specific lab environment. All of the devices used in this document started with a cleared (default) configuration. Si votre réseau est en ligne, assurez-vous de bien comprendre l’incidence possible des commandes.

    Informations générales

    CUCM possède trois partitions de disque principales :

    • Disk/active : contient la version actuelle de CUCM et sa configuration.
    • Disque/Inactif : contient la version précédente au cas où vous auriez besoin de changer après une mise à niveau pour une raison quelconque.
    • Disque/journalisation : il s'agit également d'une partition commune qui contient tous les fichiers journaux/trace activés et qui est également utilisée pour stocker temporairement le fichier ISO de mise à niveau pendant la mise à niveau.

    Le nettoyage des partitions courantes est requis dans deux scénarios :

    • La rotation des journaux est interrompue et les journaux ne sont pas supprimés, ce qui entraîne la croissance de la partition de journalisation (/common) sans limite. Cela peut entraîner des problèmes de performances, car l'incapacité à consigner affecte l'exécution de différentes commandes.
    • La mise à niveau de CUCM nécessite plus d'espace sous la partition commune. Pre-Upgrade Readiness COP fichier valide différents aspects de votre cluster avant la mise à niveau est effectuée, l'un des modules est le Disk Space Check que la mise à niveau CUCM nécessite au moins 25 Go d'espace libre dans la partition commune.

    Valider l'espace de partition commun

    Afin de valider l'espace disque, utilisez la commande show status, l'utilisation du disque est affichée à la fin de la commande.

    admin:show status

    Host Name          : xxxxxxxx-cucm1
    Date               : Fri Sep 29, 2023 17:20:40
    Time Zone          : Central Daylight Time (America/Mexico_City)
    Locale             : en_US.UTF-8
    Product Ver        : 12.5.1.16900-48
    Unified OS Version : 7.0.0.0-4

    Uptime:
     17:20:42 up 141 days,  1:12,  1 user,  load average: 2.22, 0.98, 0.82

    CPU Idle:   85.86%  System:   07.58%    User:   05.56%
      IOWAIT:   00.51%     IRQ:   00.00%    Soft:   00.51%

    Memory Total:        7990056K
            Free:         130848K
            Used:        3963172K
          Cached:        3232656K
          Shared:         484376K
         Buffers:        3896036K

                            Total            Free            Used
    Disk/active         19805412K        6240536K       13345948K (69%)
    Disk/inactive       19805412K        6601928K       12984556K (67%)
    Disk/logging        69234984K        5315340K       60379628K (92%)    <--- Used common partition space

    Une autre commande pour valider le stockage est show tech runtime disk, avec cette commande nous pouvons valider le système de fichiers pour chaque partition, le disque/la partition active est monté sur /, le disque/la partition inactive est monté sur /partB, et la partition Disk/logging est montée sur /common.

    admin:show tech runtime disk
     -------------------- show platform runtime --------------------

    The disk usage:
    Filesystem      Size  Used Avail Use% Mounted on
    devtmpfs        3.8G     0  3.8G   0% /dev
    tmpfs           3.9G   85M  3.8G   3% /dev/shm
    tmpfs           3.9G  402M  3.5G  11% /run
    tmpfs           3.9G     0  3.9G   0% /sys/fs/cgroup
    /dev/sda2        19G   13G  6.0G  69% /                 <--- Active partition
    /dev/sda1        19G   13G  6.3G  67% /partB            <--- Inactive partition
    /dev/sda3       240M  9.5M  214M   5% /grub
    /dev/sda6        67G   58G  5.1G  92% /common           <--- Logging partition
    none            128M     0  128M   0% /var/log/ramfs/cm/trace/ccm/sdi
    none            128M  1.6M  127M   2% /var/log/ramfs/cm/trace/ccm/sdl
    none            128M   32K  128M   1% /var/log/ramfs/cm/trace/ccm/calllogs
    none            128M     0  128M   0% /var/log/ramfs/cm/trace/ccm/dntrace
    none            128M  1.4M  127M   2% /var/log/ramfs/cm/trace/lbm/sdl
    none            128M     0  128M   0% /var/log/ramfs/cm/trace/cti/sdi
    none            128M  556K  128M   1% /var/log/ramfs/cm/trace/cti/sdl
    tmpfs           781M     0  781M   0% /run/user/504
    tmpfs           781M     0  781M   0% /run/user/1000
    tmpfs           781M     0  781M   0% /run/user/0

    Méthodes courantes de nettoyage des partitions

    caution-icon

    Attention : les fichiers supprimés ne peuvent pas être restaurés sans effectuer une restauration DRS de l'ensemble du cluster, assurez-vous de comprendre l'impact de tout fichier supprimé. Cisco vous recommande d'effectuer une sauvegarde avant de supprimer un fichier.

    Valider les exigences de stockage de virtualisation

    Votre implémentation CUCM doit être conforme aux exigences de virtualisation de disque selon votre version, reportez-vous au Guide de virtualisation pour CUCM. Utilisez la commande show hardware pour vérifier le stockage sur votre machine virtuelle.

    admin:show hardware

    HW Platform       : VMware Virtual Machine
    Processors        : 2
    Type              : Intel(R) Xeon(R) CPU E5-2699A v4 @ 2.40GHz
    CPU Speed         : 2400
    Memory            : 8192 MBytes
    Object ID         : 1.3.6.1.4.1.9.1.1348
    OS Version        : UCOS 7.0.0.0-4.i386
    Serial Number     : VMware-42 16 9b c5 f6 08 da f9-36 d7 72 7c 01 41 52 62

    RAID Version      :
    No RAID controller information is available

    BIOS Information  :
    PhoenixTechnologiesLTD 6.00 11/12/2020

    RAID Details      :
    No RAID information is available
    -----------------------------------------------------------------------
    Physical device information
    -----------------------------------------------------------------------
    Number of Disks   : 1              <--- # of vdisks
    Hard Disk #1
    Size (in GB)      : 110            <--- disk size

    Partition Details :

    Disk /dev/sda: 14359 cylinders, 255 heads, 63 sectors/track
    Units: sectors of 512 bytes, counting from 0

       Device Boot    Start       End   #sectors  Id  System
    /dev/sda1   *      2048  40511487   40509440  83  Linux
    /dev/sda2      40511488  81020927   40509440  83  Linux
    /dev/sda3      81020928  81545215     524288  83  Linux
    /dev/sda4      81545216 230686719  149141504   5  Extended
    /dev/sda5      81547264  89739263    8192000  82  Linux swap / Solaris
    /dev/sda6      89741312 230686719  140945408  83  Linux
    note-icon

    Remarque : l'ajout de vDisk n'est pas pris en charge, car il nécessiterait un nouveau partitionnement par l'application. Si la configuration du stockage n'est pas alignée sur les exigences, vous devez recréer la machine virtuelle avec le modèle OVA correct.

    Outil de surveillance de partition de journal

    L'outil LPM (Log Partition Monitoring Tool) utilise des seuils configurés pour surveiller l'utilisation du disque de la partition de journal sur un serveur toutes les 5 minutes. Vous pouvez configurer deux alertes sur RTMT pour modifier ces seuils :

    • LogPartitionLowWaterMarkExceeded (% disk space) : lorsque l'utilisation du disque est supérieure au pourcentage spécifié, LPM envoie un message d'alarme à Syslog et une alerte à RTMT Alert Central. Pour enregistrer les fichiers journaux et récupérer de l'espace disque, vous pouvez utiliser l'option trace and log central dans RTMT.
    • LogPartitionHighWaterMarkExceeded (% disk space) : lorsque l'utilisation du disque est supérieure au pourcentage que vous spécifiez, LPM envoie un message d'alarme à Syslog et une alerte à RTMT Alert Central. Lorsque cette valeur de seuil est atteinte, les anciens fichiers journaux sont purgés, ce qui crée de l'espace disque supplémentaire dans la partition de journalisation.

    Pour purger les fichiers, veuillez vous reporter à Ajuster le WaterMark dans RTMT du guide de procédure Call Manager.

    Exécuter le fichier COP d'espace libre

    Si l'espace de partition commun n'est pas suffisant après l'ajustement des valeurs High/Low WaterMark, installez le dernier fichier COP de l'espace commun libre Cisco.

    warning-icon

    Avertissement : vous devez installer le correctif pendant une fenêtre de maintenance, car l'installation pendant les heures de bureau normales affecte temporairement les performances du système. Veillez à installer le correctif en l'absence d'autre activité de l'interface de ligne de commande ou de l'interface utilisateur graphique sur le système, car le correctif interrompt toutes les sessions de l'interface de ligne de commande et de l'interface utilisateur graphique et redémarre le service Tomcat.

    1. Téléchargez la dernière version du fichier COP de Cisco Free Common Space à partir de Software Download. Consultez le fichier ReadMe pour comprendre l'impact de l'exécution de ce fichier COP.
    2. Afin d'installer le fichier COP, accédez à Cisco Unified OS Administration > Software Upgrades > Install/Upgrade, validez les paramètres d'emplacement du logiciel et cliquez sur Next.

    Install/Upgrade Software Location ScreenÉcran Installation/Mise à niveau du logiciel - Emplacement

    1. Sélectionnez le fichier COP de l'espace commun libre et cliquez sur Next.

    Software File Selection ScreenÉcran Software File Selection

    1. Le fichier COP démarre l'exécution et libère de l'espace de partition commun.

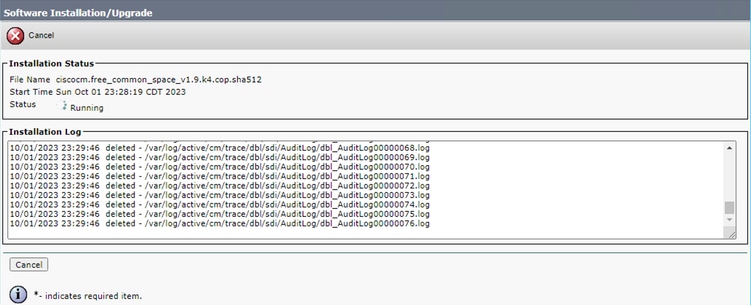

    COP File Installation in Progress ScreenÉcran Installation du fichier COP en cours

    Supprimer les journaux via CLI

    Lorsque la partition de journalisation est pleine (100 %), l'installation COP va échouer. Dans ce scénario, il est possible de supprimer manuellement les journaux de l'interface de ligne de commande. Exécutez la commande show diskusage common sort pour identifier les fichiers volumineux qui consomment beaucoup d'espace.

    admin:show diskusage common sort

    This command can take significantly long time,
    and can also effect the system wide IOWAIT on your system.
    Continue (y/n)?y
    Filesystem     1K-blocks     Used Available Use% Mounted on
    /dev/sda6       69234984 60388736   5306232  92% /common
    60305892        /common/
    60239612        /common/log
    37020784        /common/log/taos-log-b
    23209092        /common/log/taos-log-a
    13585228        /common/log/taos-log-b/cm
    9506060 /common/log/taos-log-b/car_db
    9506016 /common/log/taos-log-a/car_db
    9379480 /common/log/taos-log-b/cm/trace
    8764376 /common/log/taos-log-a/cm
    6222036 /common/log/taos-log-b/car_db/cardbspace
    6222004 /common/log/taos-log-a/car_db/cardbspace
    5998244 /common/log/taos-log-b/tomcat
    5281404 /common/log/taos-log-a/cm/trace
    4458320 /common/log/taos-log-b/tomcat/logs
    4159960 /common/log/taos-log-b/core
    4159952 /common/log/taos-log-b/core/core.jvm.core
    2923152 /common/log/taos-log-b/cm/trace/dbl
    2921840 /common/log/taos-log-b/cm/trace/dbl/sdi
    2002008 /common/log/taos-log-b/car_db/cartempdbs
    2002004 /common/log/taos-log-a/car_db/cartempdbs
    1935008 /common/log/taos-log-b/cm/bin
    1932000 /common/log/taos-log-a/cm/bin
    1928508 /common/log/taos-log-a/cm/trace/ccm
    1928424 /common/log/taos-log-a/cm/trace/ccm/sdl
    1806628 /common/log/taos-log-b/cm/tftpdata

    Supprimer les journaux cm/trace

    Ce sont des commandes d'enregistrement pour supprimer les fichiers journaux de cm/trace path, exécuter un par un :

    • file delete activelog cm/trace/ccm/sdl/* noconfirm
    • file delete activelog cm/trace/cti/sdl/* noconfirm
    • file delete activelog cm/trace/*/*/*/* noconfirm
    • file delete activelog cm/trace/*/*/* noconfirm
    • file delete activelog cm/trace/*/* noconfirm
    • file delete activelog cm/trace/* noconfirm
    • file delete inactivelog cm/trace/*/*/*/* noconfirm
    • file delete inactivelog cm/trace/*/*/* noconfirm
    • file delete inactivelog cm/trace/*/* noconfirm
    • file delete inactivelog cm/trace/* noconfirm
    • file delete activelog cm/log/ris/csv/*
    • file delete activelog tomcat/logs/ccmservice/log4j/*
    • file delete activelog /platform/snmp/*/*

    Supprimer CoreDumps

    Les vidages principaux utilisent généralement beaucoup d'espace sur le disque, identifiez-les à l'aide des commandes utils core active list et utils core inactive list.

    admin:utils core active list
          Size         Date            Core File Name
    =================================================================
                 2023-03-02 22:03:11   core.jvm.core
    admin:
    admin:utils core inactive list
          Size         Date            Core File Name
    =================================================================
     292616 KB   2022-02-20 00:02:37   core.62556.6.ccm.1645336926

    Selon la partition, supprimez Core dumps avec file delete activelog core/filename ou file delete inactivelog core/filename et confirmez que plus aucun coeur n'est répertorié.

    admin:file delete activelog core/core.jvm.core
    Delete the File core/core.jvm.core?
    Enter "y" followed by return to continue: y
    files: found = 1, deleted = 1
    admin:
    admin:file delete inactivelog core/core.62556.6.ccm.1645336926
    Delete the File core/core.62556.6.ccm.1645336926?
    Enter "y" followed by return to continue: y
    files: found = 1, deleted = 1
    admin:
    admin:utils core active list
    No core files found
    admin:utils core inactive list
    No core files found

    Modifier les valeurs de limite inférieure/supérieure des enregistrements détaillés des appels (CDR)

    Le composant Gestionnaire de fichiers du gestionnaire de référentiel CDR s'exécute toutes les heures. Lorsque le Gestionnaire de fichiers s'exécute, il supprime les fichiers dont les dates sont en dehors de la durée de conservation configurée. Il vérifie également si l'utilisation du disque a dépassé la limite supérieure. Si tel est le cas, le système supprime les fichiers CDR traités jusqu'à ce que la limite inférieure soit atteinte, en commençant par les fichiers les plus anciens.

    1. Accédez à Cisco Unified Serviceability > Tools > CDR Management et cliquez sur la première valeur sous General Parameters section.

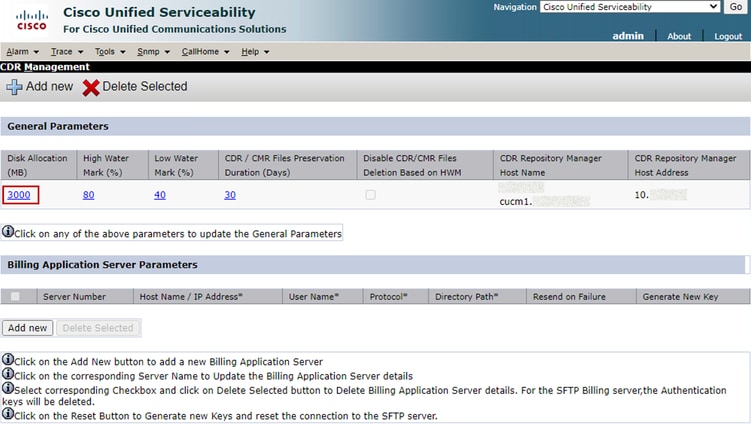

    CDR Management ScreenÉcran Gestion CDR

    1. Modifier la limite supérieure (%) et la limite inférieure (%).

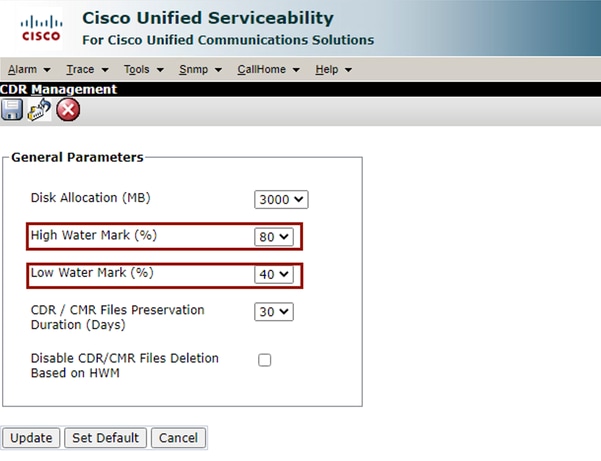

    CDR Management Modify General Parameters ScreenEcran CDR Management Modify General Parameters

    Purger la base de données d'analyse et de reporting CDR (CAR)

    Si la base de données CAR utilise beaucoup d'espace, vous pouvez purger la base de données et libérer de l'espace de journalisation. Pour ce faire :

    1. Accédez à la page Web CAR, accédez à Cisco Unified Serviceability > Tools > CDR Analysis and Reporting.
    2. Désactivez le chargeur, accédez à System > Scheduler > CDR Load, cochez la case Disable Loader et cliquez sur le bouton Update.

    Disable Loader ScreenÉcran Désactiver le chargeur

    1. Pour que les modifications prennent effet, accédez à Cisco Unified Serviceability > Tools > Control Center - Network Services > Cisco CAR Scheduler et redémarrez le service.
    2. Afin de purger CAR DB naviguez vers System > Database > Manual Purge, cliquez sur Table Information pour valider les enregistrements les plus anciens pour chaque type de table.

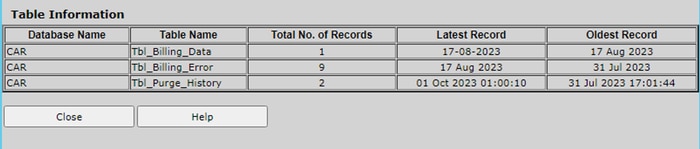

    CAR Table Information ScreenÉcran Informations sur la table CAR

    1. Cliquez sur Fermer, et sélectionnez la plage de dates pour purger les fichiers de la table sélectionnée.

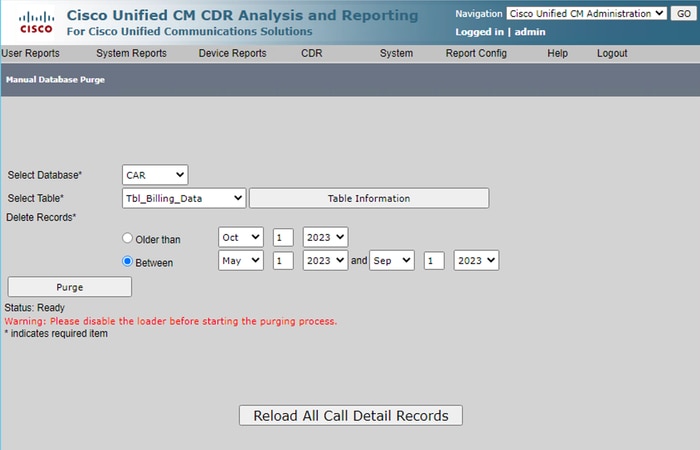

    Manual Database Purge ScreenEcran Purge manuelle de la base de données

    Fichiers de micrologiciel de téléphone inutilisés supprimés

    Dans les scénarios de mise à niveau, si l'espace disponible dans la partition commune est insuffisant, supprimez l'ancien micrologiciel inutilisé de TFTP. Pour ce faire :

    1. Accédez à Cisco Unified OS Administration > Software Upgrades > Device Load Management.
    2. Appliquez un filtre Rechercher les chargements de périphériques où > État > est exactement > Non utilisé > Rechercher.
    3. Supprimez tous les chargements de périphériques avec l'état Not In Use.

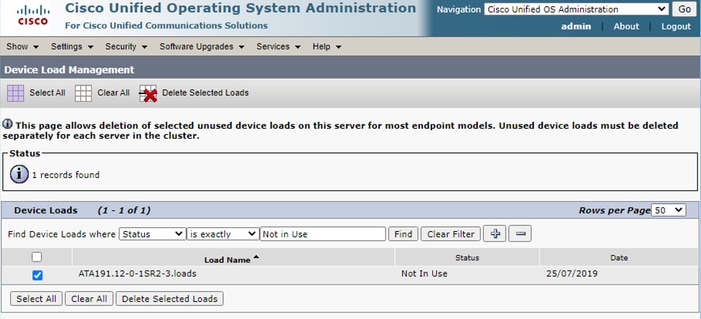

    Device Load Management ScreenÉcran Device Load Management

    Dépannage

    Si vous avez besoin d'aide, ouvrez un dossier auprès du TAC Cisco et rassemblez les commandes suivantes :

    • show version active
    • show network cluster
    • show status
    • show tech runtime disk
    • show hardware
    • show diskusage common sort
